Плата интерфейса MACH3 плата интерфейса DIY CNC 6-осевая Breakout плата ШИМ шпиндель

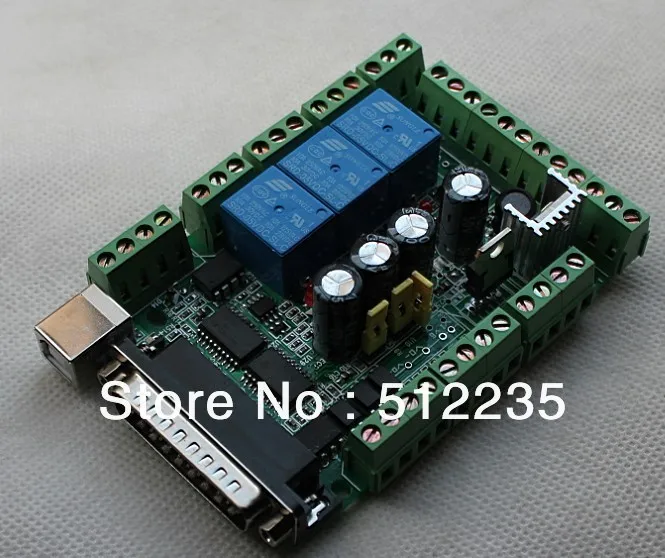

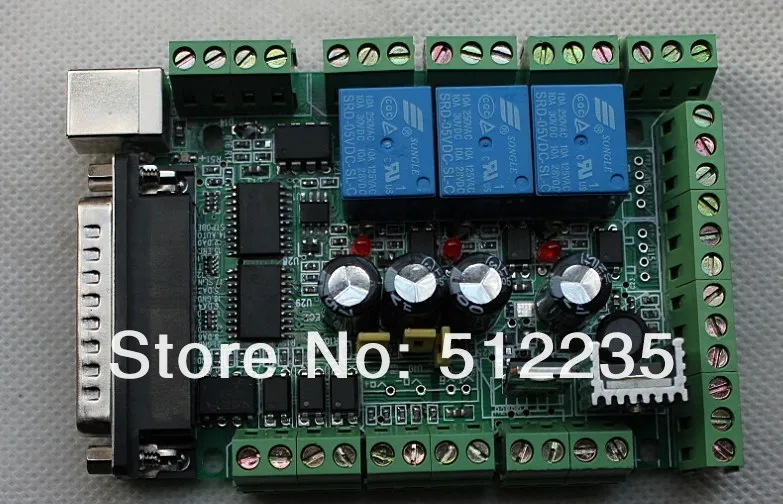

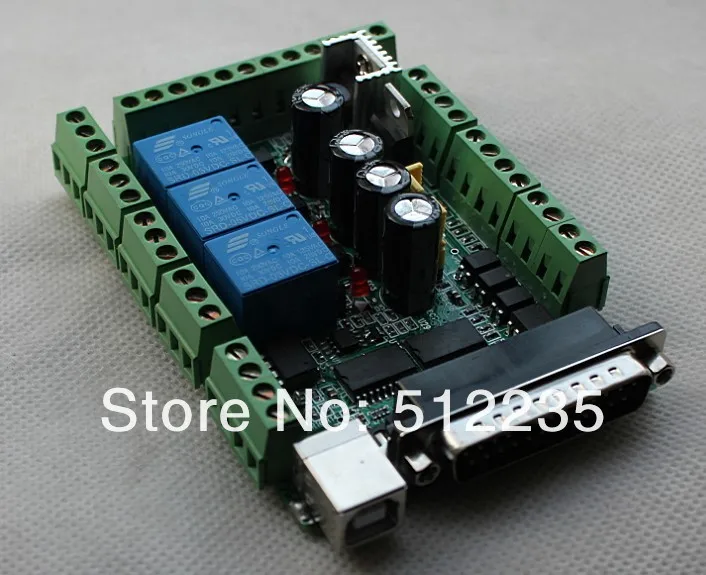

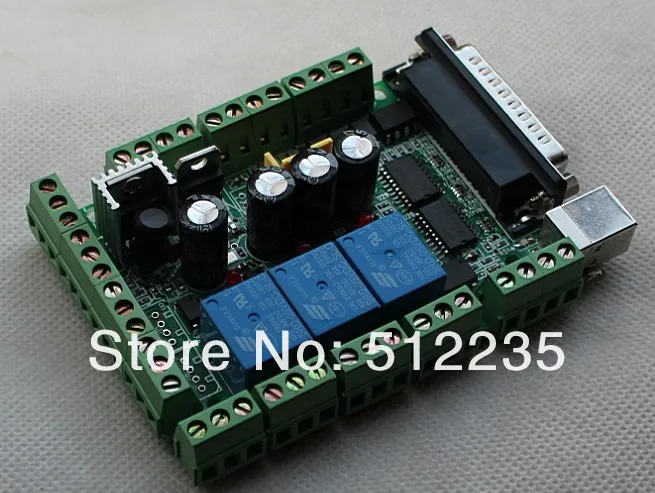

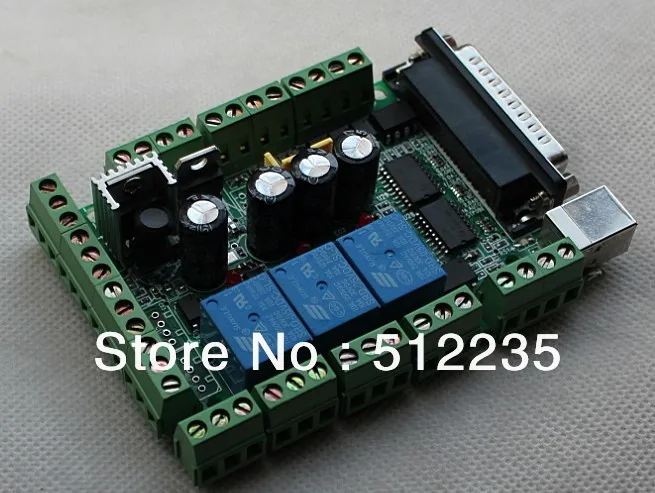

Название продукта: интерфейсная плата MACH3 V2.0

Во-первых, объемMACH3 CNC системное программное обеспечение используется для запуска хост-компьютера (порт LPT) и периферийной части машины обработки электрического силового сигнала. Может быть применен: гравировальный станок с ЧПУ, токарный станок с ЧПУ, станок плазменной резки с ЧПУ, лазерный гравировальный станок, фрезерные станки с ЧПУ, обрабатывающие центры и другие станки. Серия MACH3 с хост-компьютером и программным обеспечением, таким образом, становится наиболее экономически эффективной системой CNC.

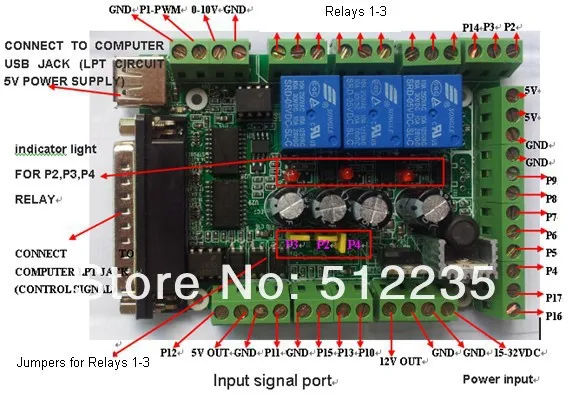

Во-вторых, характеристики производительности1, выход и входной сигнал по количеству выделенной высокоскоростной полночиповой обработки, коррекция сигнала, увеличение, В дополнение к ненужному сигналу помех, так что машина работает более стабильно.2. Порт LPT компьютера с другими частями источника питания изолированный источник питания, так что компьютер может эффективно изолировать машинную комнату. Таким образом, дальнейшее обеспечение безопасности и стабильности. Сделайте компьютер более безопасным и обрабатывающим данными3, в общей сложности пять входных сигналов связываются с хост-компьютером, все через изоляцию оптического соединения, включая порт P11, P12 для высокоскоростной изоляции оптического соединения, может использоваться для доступа к Шпиндельный кодировщик, или ручное колесо A, B одинаково требовательный сигнал. Предназначен для 12В-выхода, 5В-выход выходной мощности интерфейс может быть использован для выбора датчика Холла, датчик приближения питания тех потребностей. Есть пять входных портов, которые могут быть установлены: ограничение, происхождение ножа, запуск, остановка, вход скорости шпинделя, ввод MPG и т. д. любая из пяти функций.4. Доступно в общей сложности 12 выходных сигналов. Может поддерживать до шести Осей управления выходом. Вы также можете выбрать только одну из этих или нескольких осей для управления. Эти 12 выходных портов частично функциональны для повторного использования. В использовании выходной порт только при использовании функции.

5. Существует три возможных специальных реле управления программным обеспечением MACH3. Управляя программным обеспечением MACH3, вы можете управлять любым реле, выключенным. Каждое реле имеет активированный свет, более интуитивно понятный и удобный. Эти три реле могут использоваться для управления жидким охлаждающим веществом, туманом охлаждающей жидкости, открыванием и закрытием газовых жидких охлаждающих веществ. Электромагнитный клапан также может использоваться для управления устройствами, такими как выключатель питания. P2 порт для шпинделя, P3 порт для охлаждающей жидкости, P4 порт может быть определен.6. Специальная высокоскоростная оптическая Соединительная изоляция для управления скоростью вращения шпинделя. Может быть выход в пределах 2,5 кГц PWM выход сигнала для параллельного порта P1. Интерфейсная плата имеет шим 0-10 В в цепи D/a. Может быть 0-10 в выходной уровень, чтобы контролировать некоторые из рынка Только Аналоговый инвертор контроля скорости, тем самым контролировать скорость вращения шпинделя. Обратите внимание, что Выход PWM с выходом 0-10 В может выбрать только один. Нельзя использовать одновременно.7. Интерфейсная плата может быть подключена к общему катоду или обычному анодному выходу к шаговым дискам или серводвигателям (Серводвигатель должен поддерживать цифровой сигнал). 5 в выходной уровень.8. Широкий входной источник напряжения: 16-35VDC источник питания. Есть защита от обратного хода.Есть также два набора выходного напряжения: есть напряжение 5 В и 12 В, выходная мощность 100 мА.9 примечаний: интерфейсная плата 5 В и 12 В Выходное напряжение выходной ток возможности до 200 мА. Хотя, если вы хотите, вы можете связаться с нами.

Комплектация:

 Советы:Характеристики продукта будут вам по электронной почте, другой подарок MACH3 установка программного обеспечения и учебные материалы, если не получили после получения соответствующих брошюр продукта и другой информации, пожалуйста, свяжитесь со мной, спасибо!
