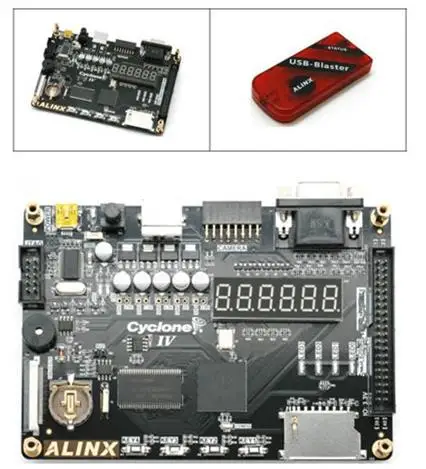

EP4CE6F17C8 ALTERA NIOS FPGA макетная плата 256M SDRAM + USB BLASTER Интегральные схемы

ALTERA NIOS FPGA плата + USB программист

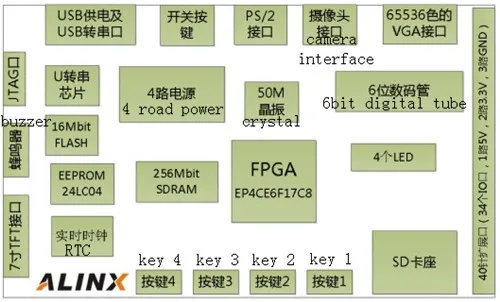

Информация

1) интерфейс USB

2) Интерфейс камеры, который подключает камеру OV7670

3) 7,0 дюймов TFT ЖК-дисплей интерфейс, соединяющие AT070TN83, 7 дюймов TFT ЖК-дисплей экран

4) 1 дорожный интерфейс PS/2, который соединяет PS/2 интерфейс мыши или клавиатуры

5) 1 дорожный интерфейс VGA, интерфейс VGA 16 бит, который отображает 65536 цветов, отображает цветное изображение и другую информацию

6) часы RTC в режиме реального времени, разъем аккумулятора, модель батареи CR1220

7) интерфейс IIC EEPROM 24LC04

8) звуковой сигнал, функция сигнализации SOS

9) 6-битная Обычная анодная цифровая трубка, реализует динамическое сканирование, реализует цифровой динамический дисплей

10) 256 бит SDRAM, как для кэша данных и NIOS с оперативной памятью

11) 4 светодиодных светодиода светодиодный

12) 4 независимых ключа

13) Встроенный 50 м активный кристалл, обеспечивает стабильный источник часов для платы развития

14) 1 дорожный 40Pin карты расширения порта (2,54 мм шаг), одна из 34 IOs, 1 дорожный питания 5 В, 2 дорога 3,3 V питания, 3 дорога GND. Cоединяется 3,2 дюймов TFT ЖК-модуль и AD/DA Модуль и т. д.

15) резервный порт JTAG, он может отлаживать и программировать отверждение для FPGA

16) 1 дорожное гнездо sd-карты, поддержка режима SPI

Отгрузочная ведомость

1 * FPGA доска

1 * USB кабель

1 * программист

1 * прозрачная Защитная панель
