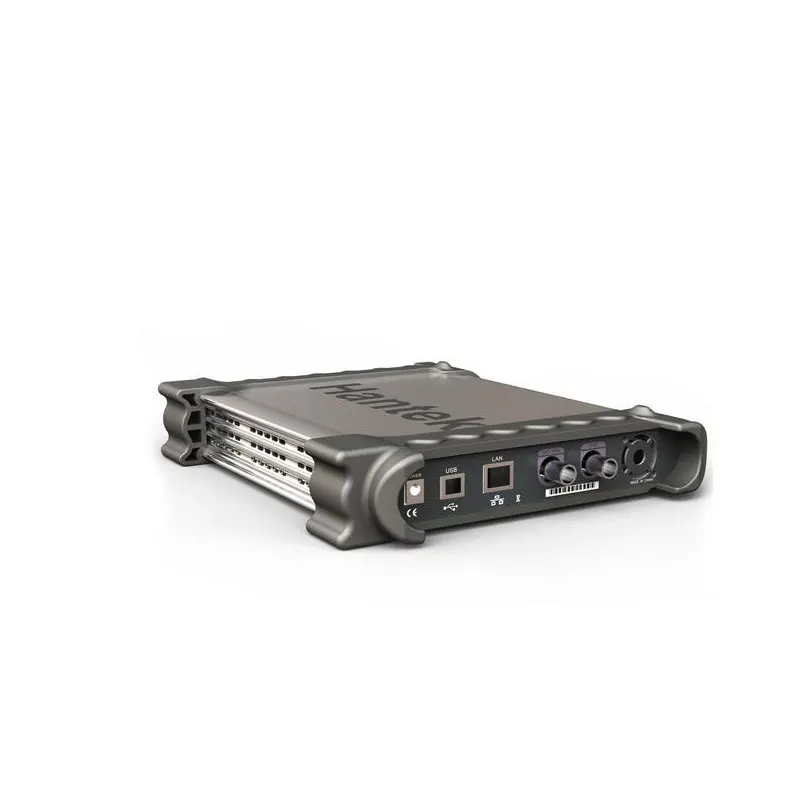

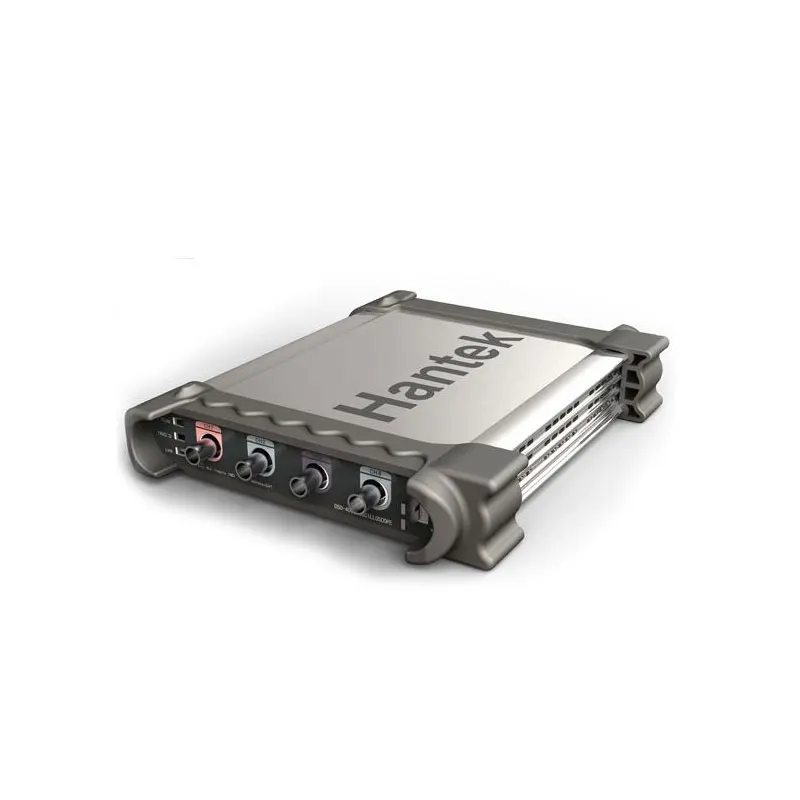

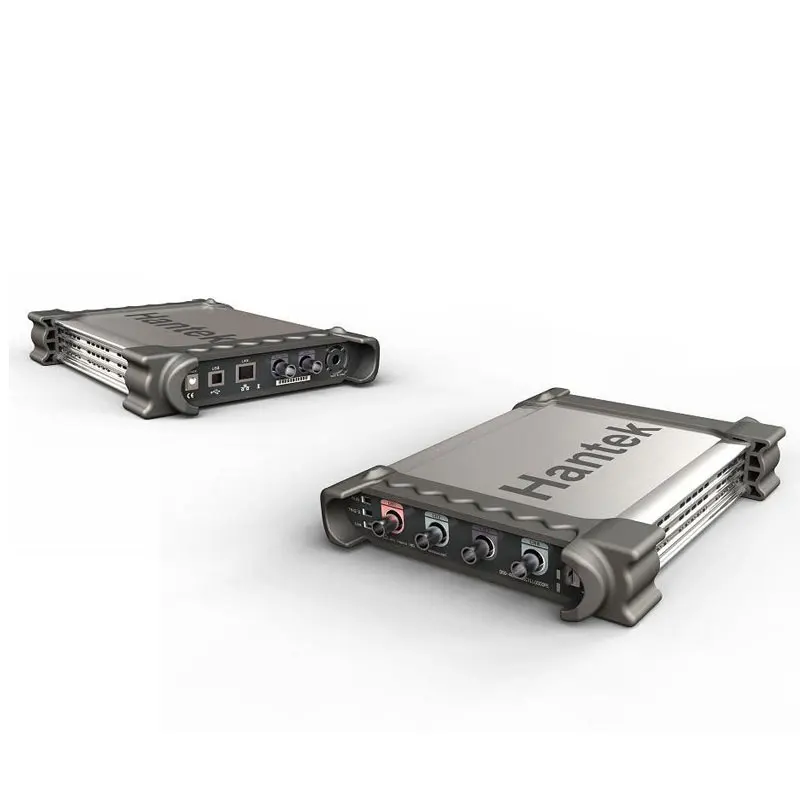

Бесплатная доставка, осциллограф Hantek DSO3062AL 60(4CH) 200MSas 5 в 1, многофункциональный тестовый прибор

5. Характеристика

Осциллограф/логический анализатор/Arb. Генератор сигналов/FFT спектральный анализ/счетчик частоты 5 в 1

Многофункциональный инструмент для тестирования.

Осциллограф:

2 канала и EXT механизм запуска, полоса пропускания 60 МГц.

200MSa/s частота дискретизации в реальном времени, 10k-16M Глубина памяти на канал.

Генератор произвольной формы:

L25 МГц произвольный сигнал, (Синусоидальная волна может доставить до 75 МГц) 200MSA/s;DDS,12 бит

Вертикальное разрешение.

Частотный счетчик, FFT спектральный анализ.

L10MHz полоса пропускания, 100MHz Максимальная частота образца, 10K-68M Глубина памяти на канал

Другие:

8-36 в широкий диапазон входного напряжения, подходит для тестирования мощности транспортного средства.

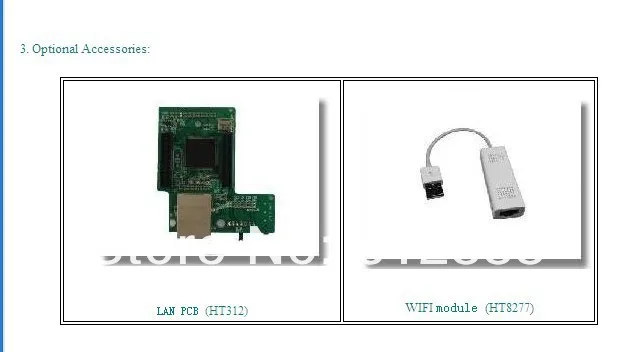

USB 2,0 интерфейс plug and play, LAN и WIFI опционально.

Более 20 видов функции автоматического измерения, функция проверки прохода/сбоя,

Подходит для инженерного применения.

Отличный промышленный дизайн, аналогичный интерфейс со скамейкой осциллографа, прост в использовании.

Поддержка программного обеспечения: Windows NT, Windows 2000, Windows XO, VISTA, Windows 7

Демонстрационный код поставки (VC, VB, LABIEW) и техническая поддержка.

Характеристики:

Модель

DSO3062AL

Вертикальный

Аналоговые каналы

2.

Полоса пропускания

60 МГц(-3 дБ)

Время подъема

5.8ns

Входное сопротивление

Сопротивление: 1MΩ; Емкость: 25 pF

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

AC/DC/GND

Вертикальное разрешение

8 бит

Глубина памяти

10K-16M/CH

Максимальный вход

400 В (пик постоянного тока + переменного тока)

Горизонтальный

Частота выборки в реальном времени

200 мс/с

Диапазон временных рамок

5ns/div до 1000s/div(1-2-5 последовательностей)

Точность временной базы

+-50ppm

Триггер

Источник

CH1, CH2,EXT,D0-D15

Режим

Edge,Pulse,Video,Alternative

Режим X-Y

Вход оси X

CH1

Входной сигнал оси Y

CH2

Фраза сдвиг

Макс. 3 градусов

Курсоры и измерения

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg,

Vrms, Vcrms, Preshoot, Overshoot

Измерение времени

Частота, период, время подъема, время падения, положительная ширина,

Отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X, /, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зонд

От 100 мВ до 50 В/div @ x 10 зонд

1V до 500V/div @ x 100 зонд

10 в до 5000 в/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

От 200 мВ до 100 в/div @ 20:1

Логический анализатор

Высокая Входная чувствительность

200K(C = 10p)

Диапазон входного напряжения

-60 В ~ 60 в

Логический пороговый диапазон

-6 ~ 6 в

Максимальная частота образцов

100 МГц

Полоса пропускания

10 МГц

Совместимый вход

TTL, LV TTL, CMOS, LVCMOS, ECL, PECL, EIA

Глубина хранения

10K-68M/CH

Режим генератора произвольной формы

Частота волны

DC ~25 МГц

ЦАП

2K ~ 200 МГц Регулируемый

Разрешение частоты

0.10%

Канал

1CH сигнал на выходе

Глубина формы волны

4KSa

Вертикальное разрешение

12 бит

Стабильность частоты

<30ppm

Амплитуда волны

+-3,5 V Макс.

Выходное сопротивление

50 Ом

Выходной ток

50мА Ipeak = 50мА

Система BW

25 м

Гармонические искажения

-50dBc(1 кГц), -40dBc(10 кГц)

Другие

Диапазон тока

CC65(20A),CC65(60A),CC650,CC1100

Курсор

Разница во времени/частоте, разница в напряжении

FFT

Прямоугольная, Hanning,Hamming,Blackman Window

Математика

Сложение, вычитание, умножение, деление

Автоматический набор

Да

Интерфейс

USB 2,0(Lan ,WIFI опционально)

Источник питания

8-36 в широкий диапазон входного напряжения, подходит

ДляИспытание мощности транспортного средства

Объем

255x190x45 (мм)

Вес

1 кг
