Пневматический обжимной инструмент JRready ST4020, Стандартный пневматический инструмент для медных наконечников, модель M225201-01

Общая информация

YJQ-W2Q-это прямой эквивалент YJQ-W2A четырехканального ручного обжимного инструмента

Диапазон обжима провода: 12-26AWG (0,128-3,33 мм ²)

Вмещает TP2, UH2, TH02, TH03 серии позиционеров

Используется для обжима провода и контакта в электронных соединителях

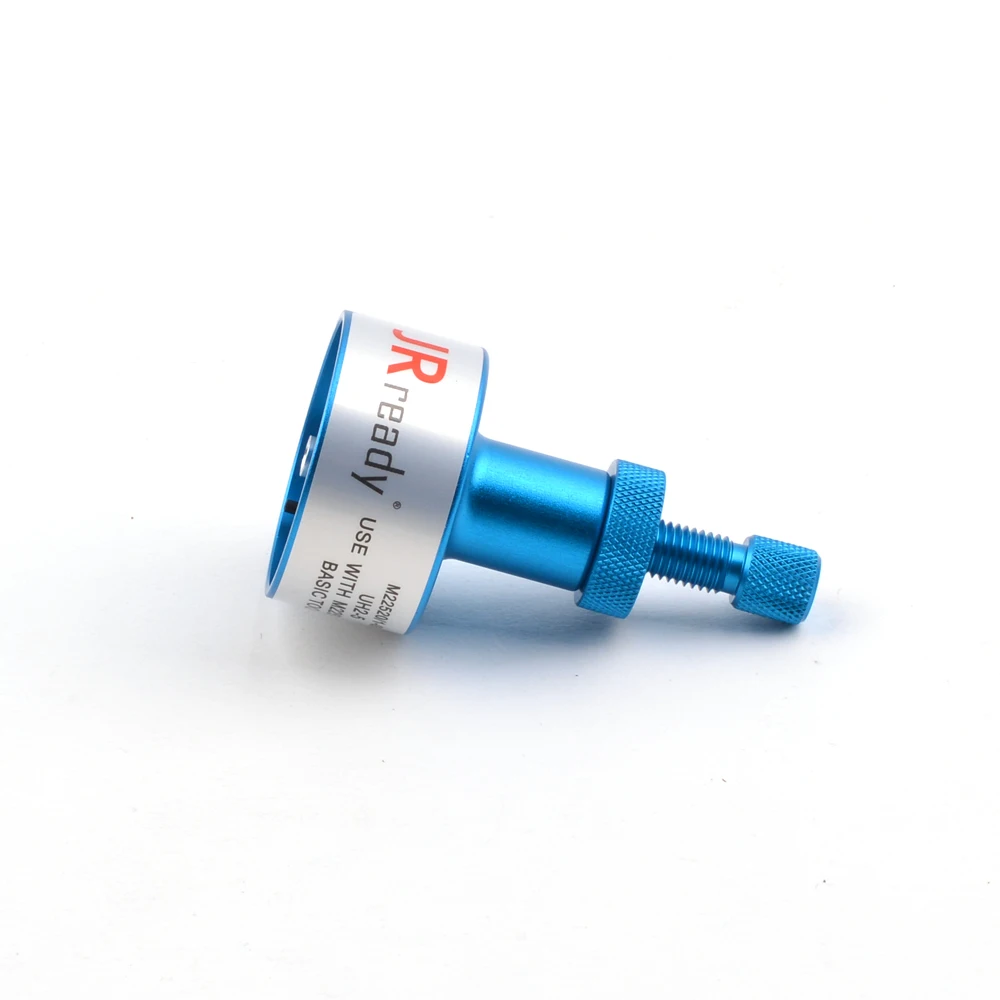

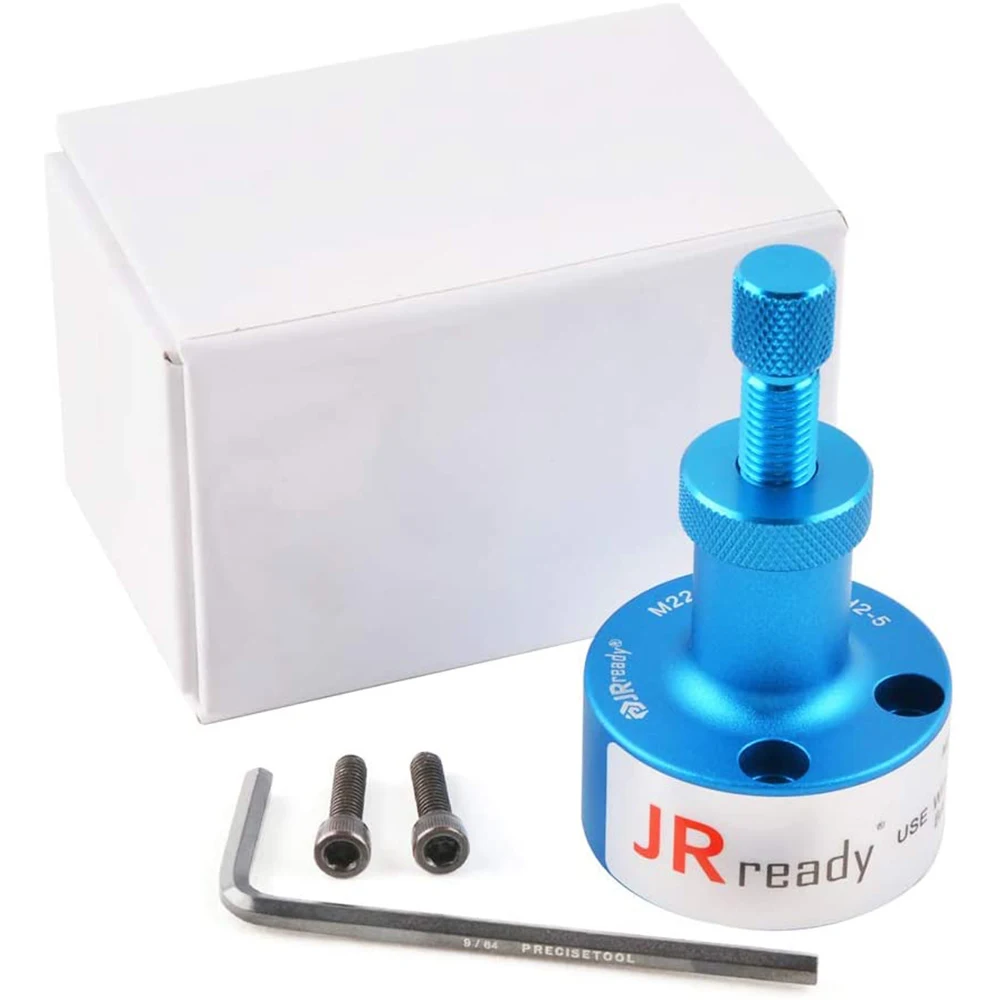

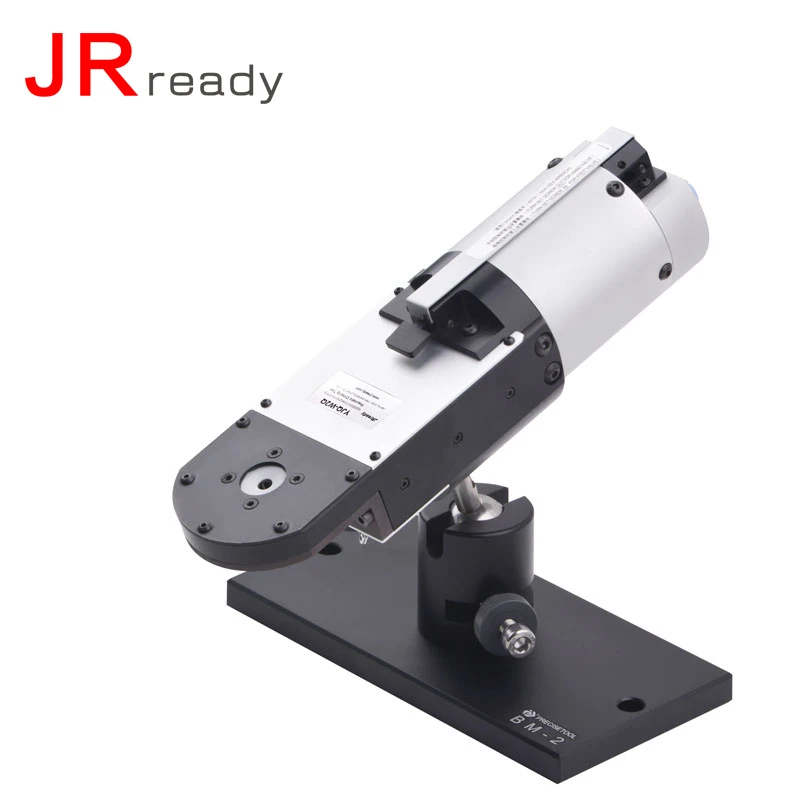

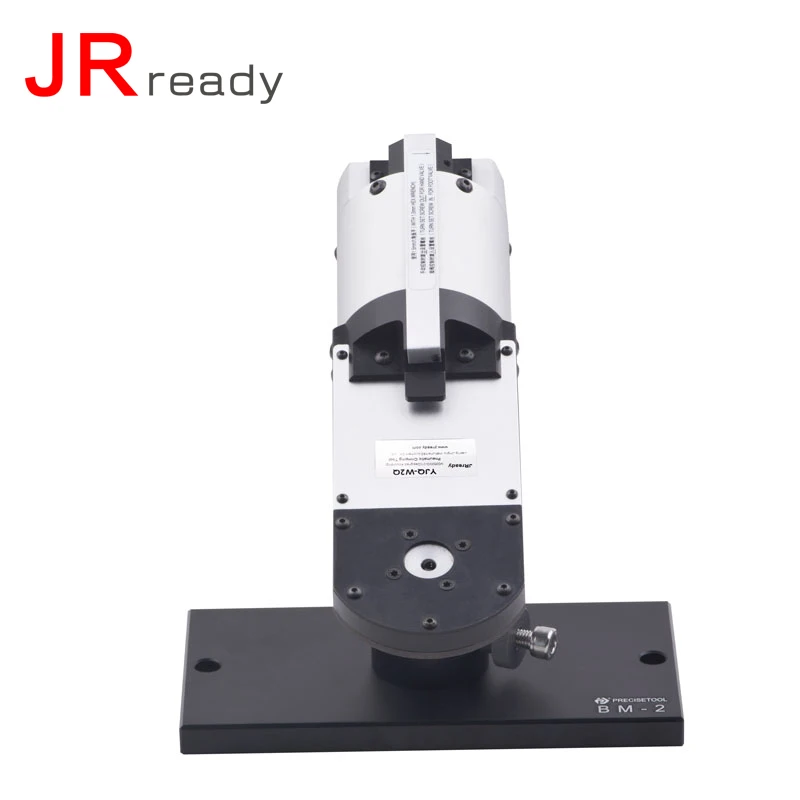

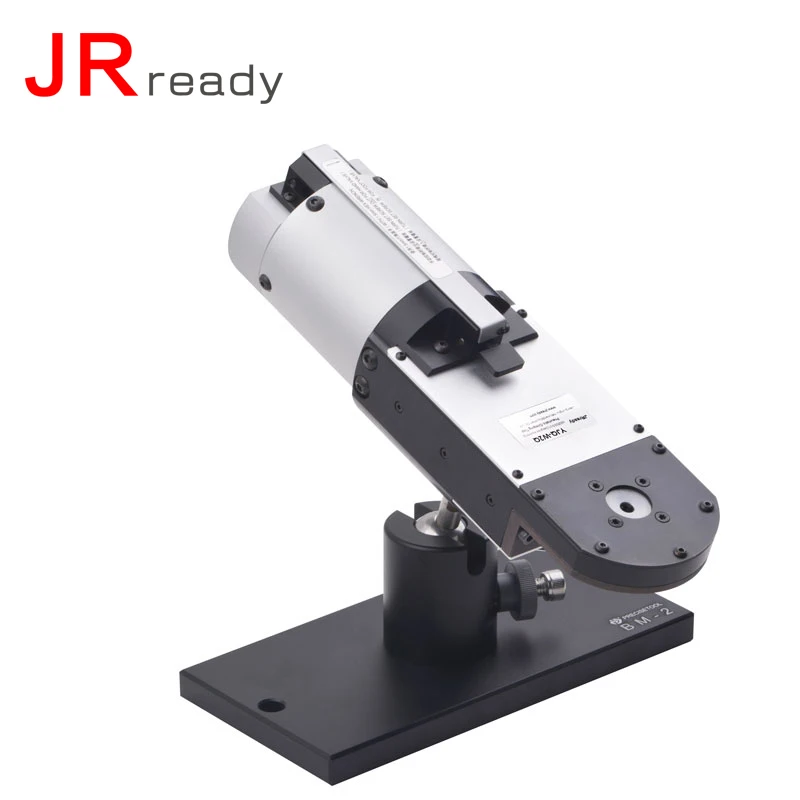

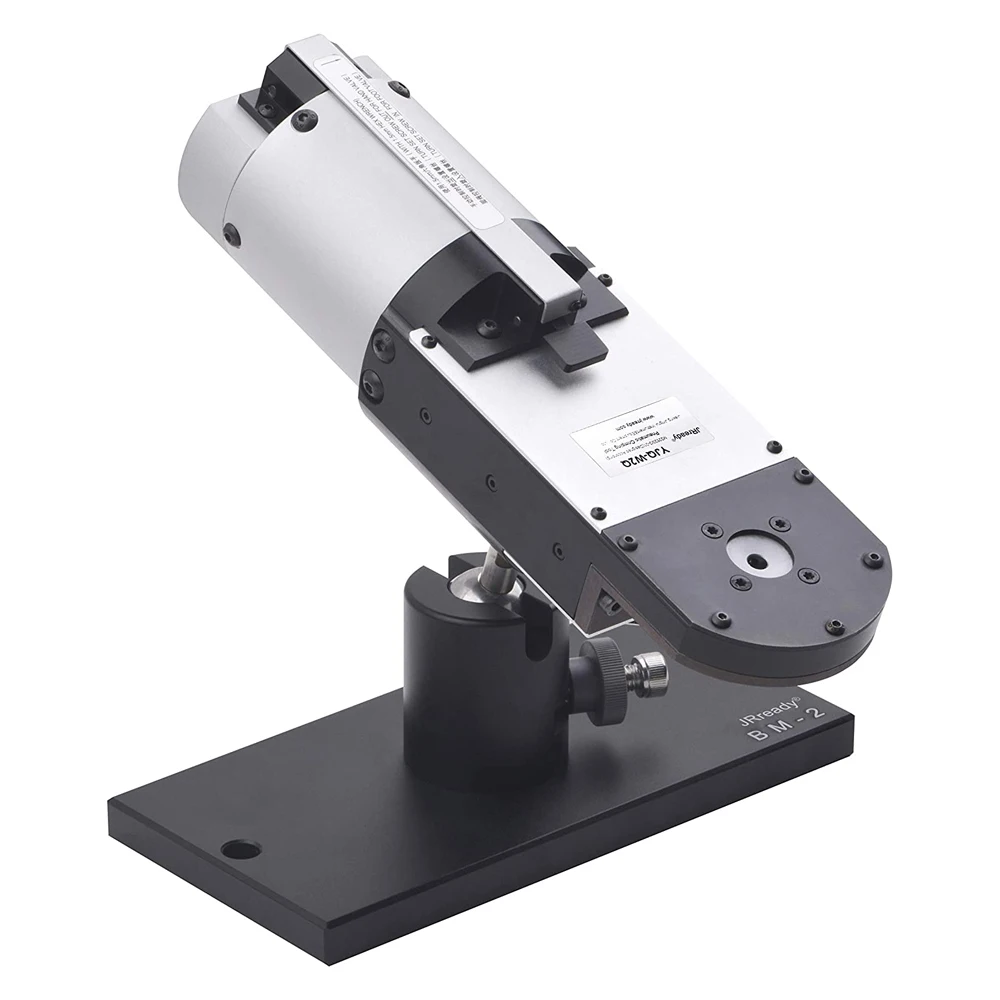

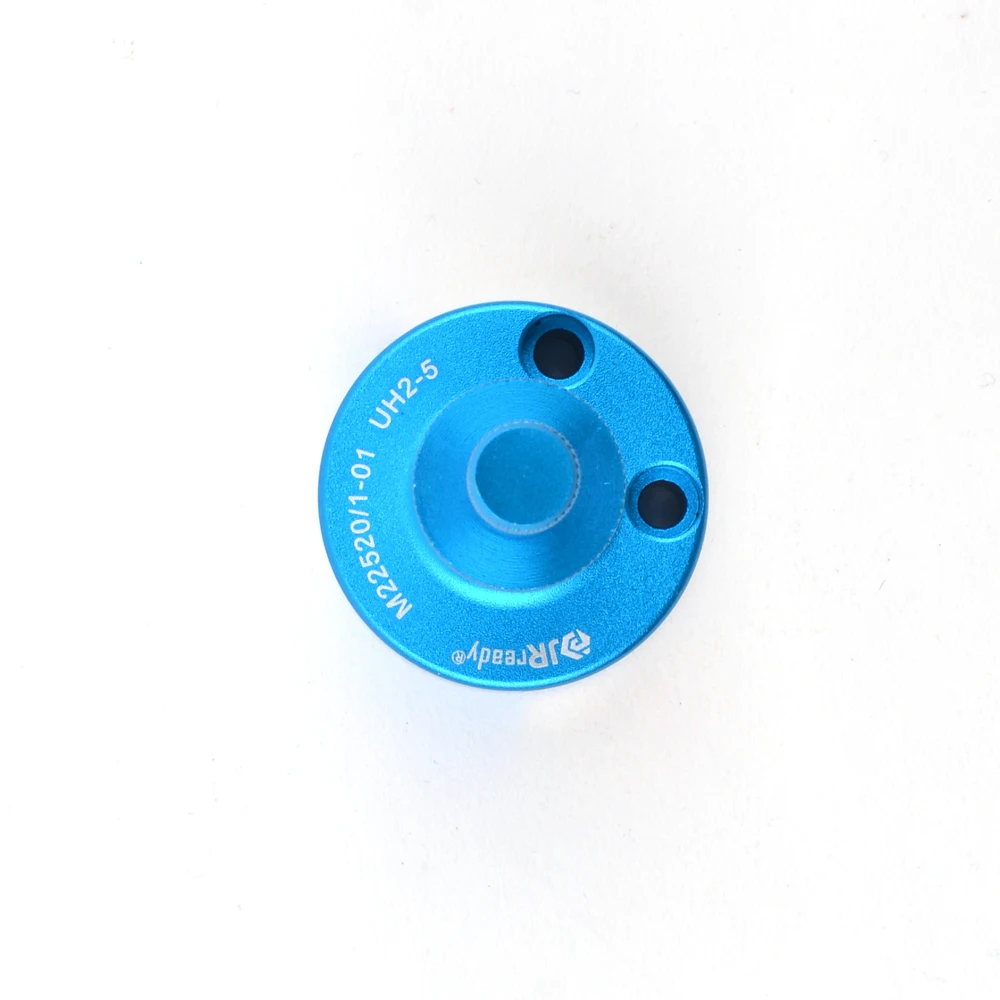

Посылка включает в себя: YJQ-W2Q оправа для обжимных инструментов и BM-2 для крепления на скамейке и PC-SUITE1 пневматический комплект и UH2-5 Регулируемый позиционер

Инструкция переключения режимов

Установка Установочный винт с помощью 1,5 мм шестигранный ключ, дюймовый стандарт. Установите винт на 0-1 мм выше опорной пластины при ручном управлении значением. Установите винт 1-2 мм в опорную пластину, когда вы контролируете значение стопы. Обратите внимание: не выдавливайте винт, чтобы предотвратить повреждение винтового механизма.

Принципы работы

1. Метод обжима

Обжимной инструмент принимает кривой механизм движения, его прикладное усилие переносится через четыре кривых в головную полость правой рукоятки плоскогубцев к четырем индентерам. Четыре стороны делают центрилепесток линейным движением, что делает его передние конечные зубы обжимными контактами для завершения процесса обжима. Контролируемый циклом прецизионный храповик обеспечивает консистенцию впечатления и качество обжима проводов и контактов.

2. Регулировка диапазона обжима

Обжимной инструмент имеет восемь номеров селектора; Точные данные перечислены следующим образом:

Селектор №.

Intender Рабочий диаметр мм/дюйм

A GO

B NO GO

1

0,71/0,028

0,84/0,033

2

0,81/0,032

0,94/0,037

3

0,91/0,036

1,04/0,041

4

0,99/0,039

1,12/0,044

5

1,14/0,045

1,27/0,050

6

1,32/0,052

1,45/0,057

7

1,50/0,059

1,63/0,064

8

1,73/0,068

1,86/0,073

3. Инструкции по Gaging

«GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте зеленый «GO» конец в Индентер, он должен быть легко войти, в противном случае, селекторная Шестерня является неправильной.

(Внимание! Не обжимать GAGE!)

Gaging «NO GO»: Держите инструмент в полностью закрытом положении, вставьте красный конец «NO GO» в Индентер, он не может пройти полностью, в противном случае, некорректная передача.

(Внимание! Не обжимать GAGE!)
