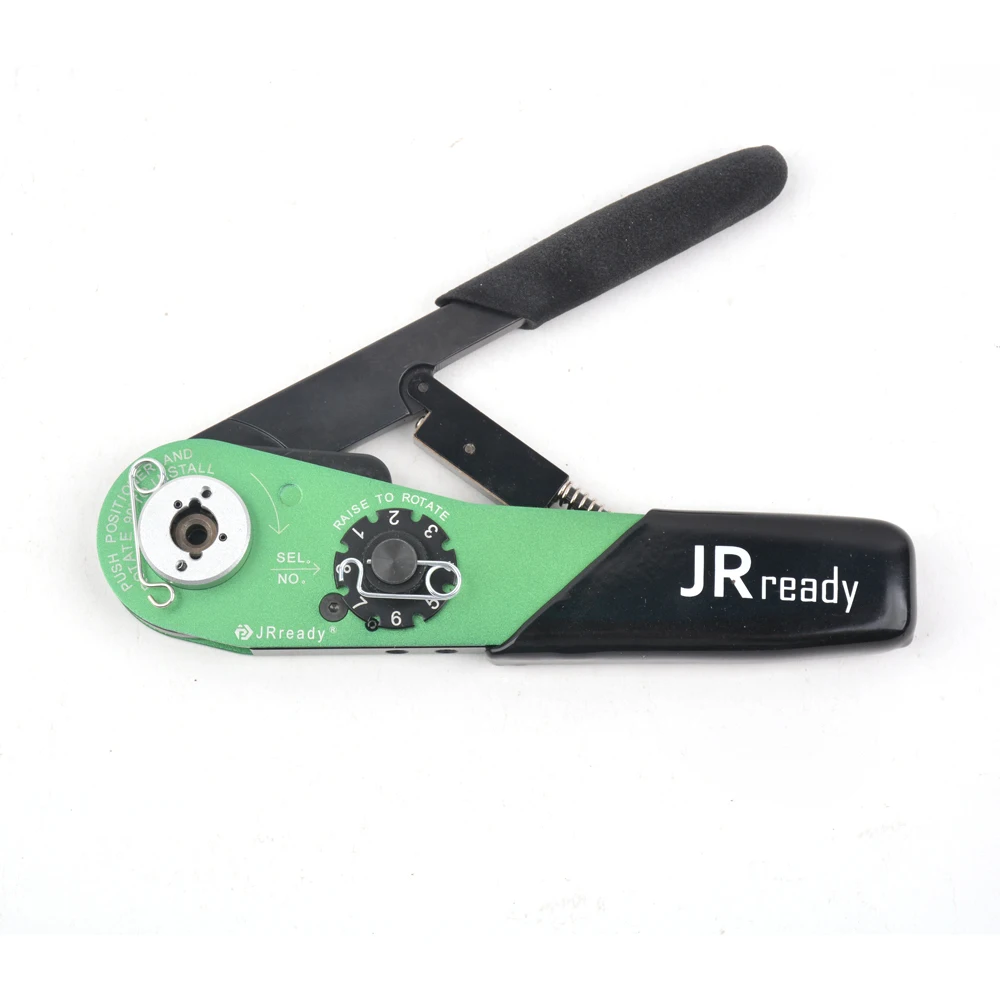

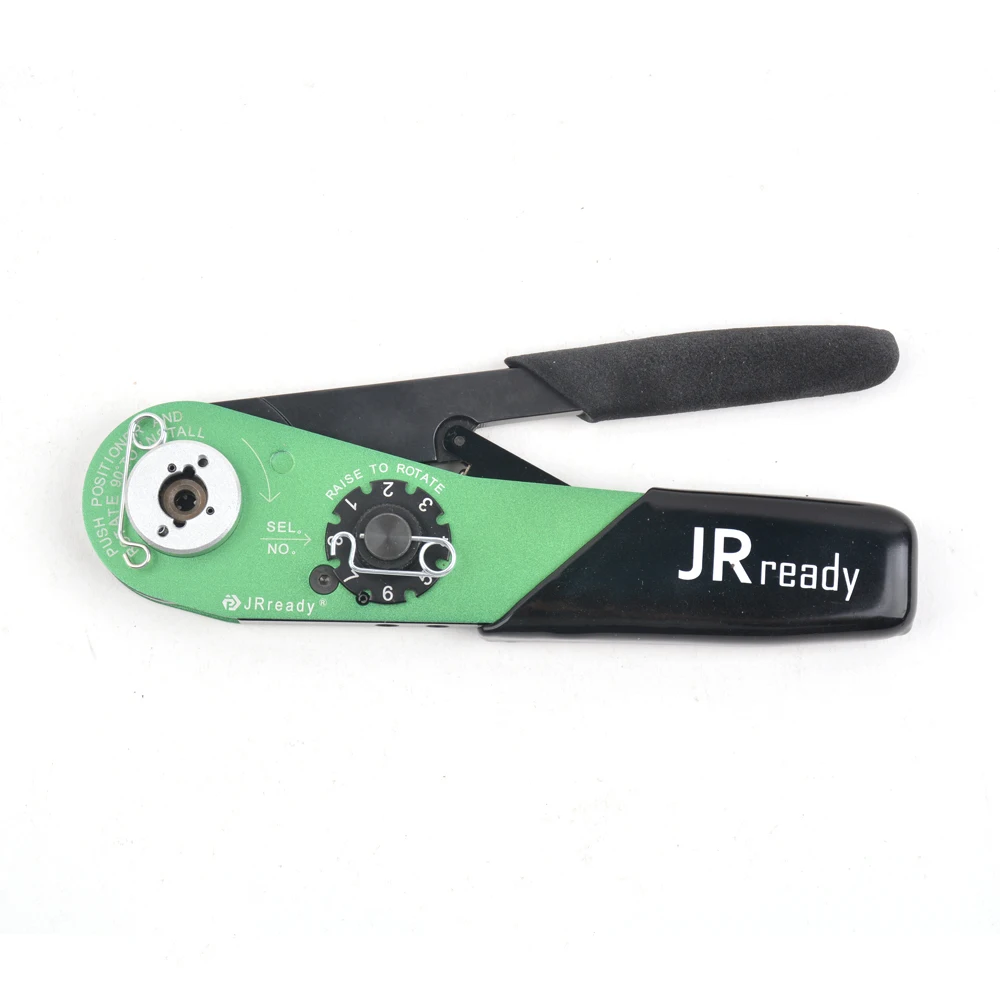

Устройство для обжима электродрели JRready M225207-01 MH860, многофункциональные плоскогубцы 16-28AWG, электронные разъемы

Общая информация

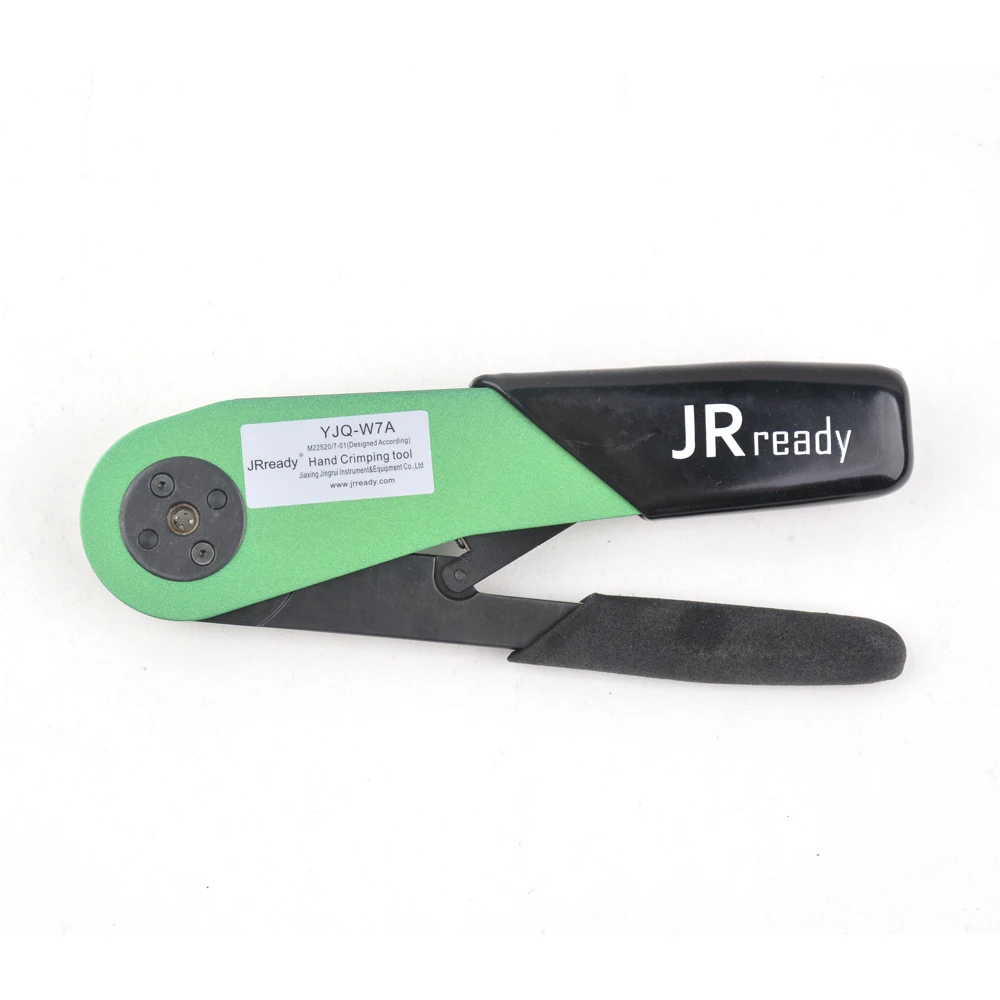

1.YJQ-W7A совместим с M22520/7-01, который широко используется для обжима проводов и контактов в электрических соединителях.

2.Диапазон обжима провода: 16AWG (1,32 мм ^ 2) до 28AWG (0,08 мм ^ 2).

Принципы работы

1. Метод обжима

Обжимной инструмент принимает кривой механизм движения, его прикладное усилие переносится через четыре кривых в головную полость правой рукоятки плоскогубцев к четырем индентерам. Четыре стороны делают центрилепесток линейным движением, что делает его передние конечные зубы обжимными контактами для завершения процесса обжима. Контролируемый циклом прецизионный храповик обеспечивает консистенцию впечатления и качество обжима проводов и контактов.

2. Регулировка диапазона обжима

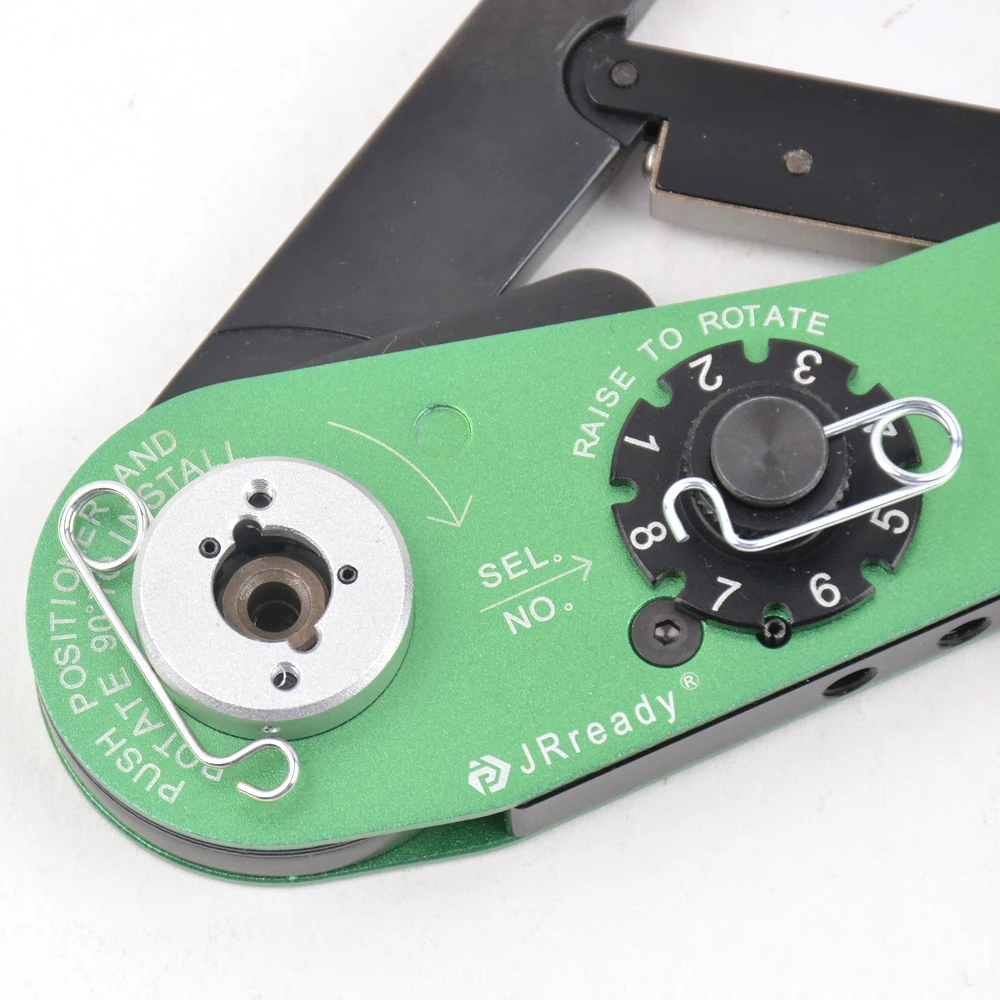

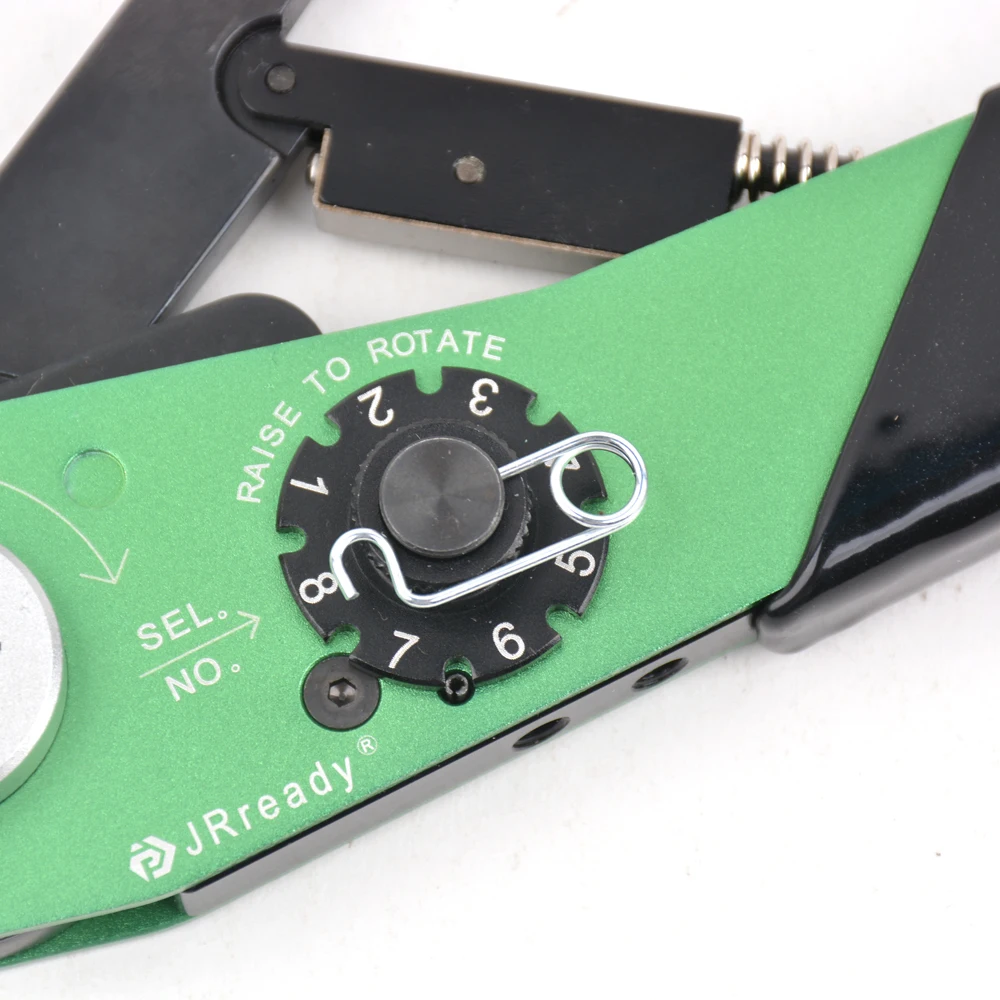

Обжимной инструмент имеет восемь номеров селектора, точные данные перечислены следующим образом:

Селектор №.

Intender Рабочий диаметр мм/дюйм

A GO

B NO GO

1

0,41/0,016

0,53/0,021

2

0,48/0,019

0,61/0,024

3

0,56/0,022

0,69/0,027

4

0,64/0,025

0,76/0,030

5

0,74/0,029

0,86/0,034

6

0,84/0,033

0,96/0,038

7

0,94/0,037

1,07/0,042

8

1,04/0,041

1,17/0,046

3. Инструкции по Gaging

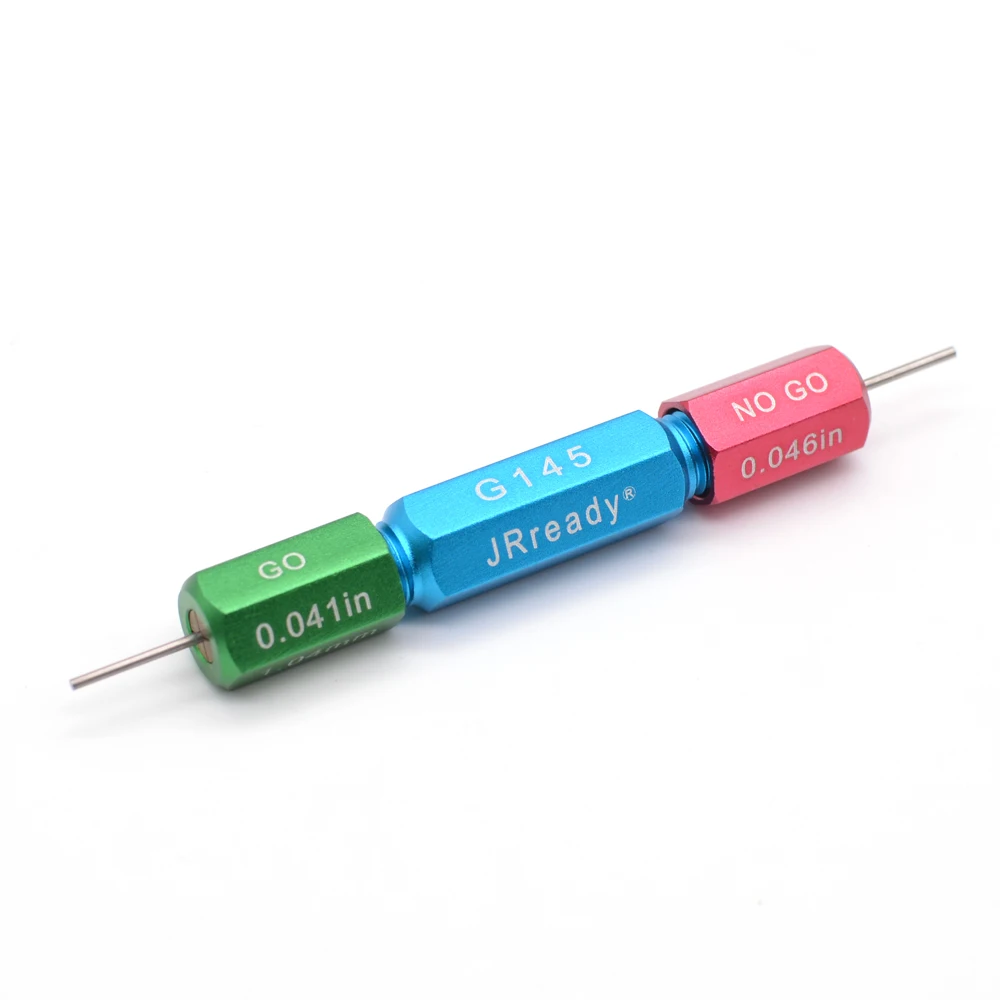

«GO» Gaging: Держите инструмент в полностью закрытом положении, вставьте зеленый «GO» конец в Индентер, он должен быть легко войти, в противном случае, селекторная Шестерня является неправильной

(Внимание! Не обжимать GAGE!)

Gaging «NO GO»: Держите инструмент в полностью закрытом положении, вставьте красный конец «NO GO» в Индентер, он не может пройти полностью, в противном случае, некорректная передача.

(Внимание! Не обжимать GAGE!)

Инструкции по обжиму

1.Вставьте контакт и подготовьте провод через Индентер с противоположной стороны.

2.Сожмите ручки вместе до тех пор, пока храповик не выпустит. Затем ручка автоматически вернется в открытое положение.

Предостережения

1.Храните обжимной инструмент и другие устройства в чистоте и надлежащем хранении, когда он не используется или не используется.

2.Не пытайтесь погрузить инструменты в раствор для очистки или распылить масло в инструменты для смазывания.

3.Если обнаружены аномалии из-за неправильного способа, не пытайтесь разобрать Инструменты или сделать ремонт. Пожалуйста, прекратите использовать его и подключите нас как можно скорее, наша компания предложит полный ремонт и повторное обслуживание.
