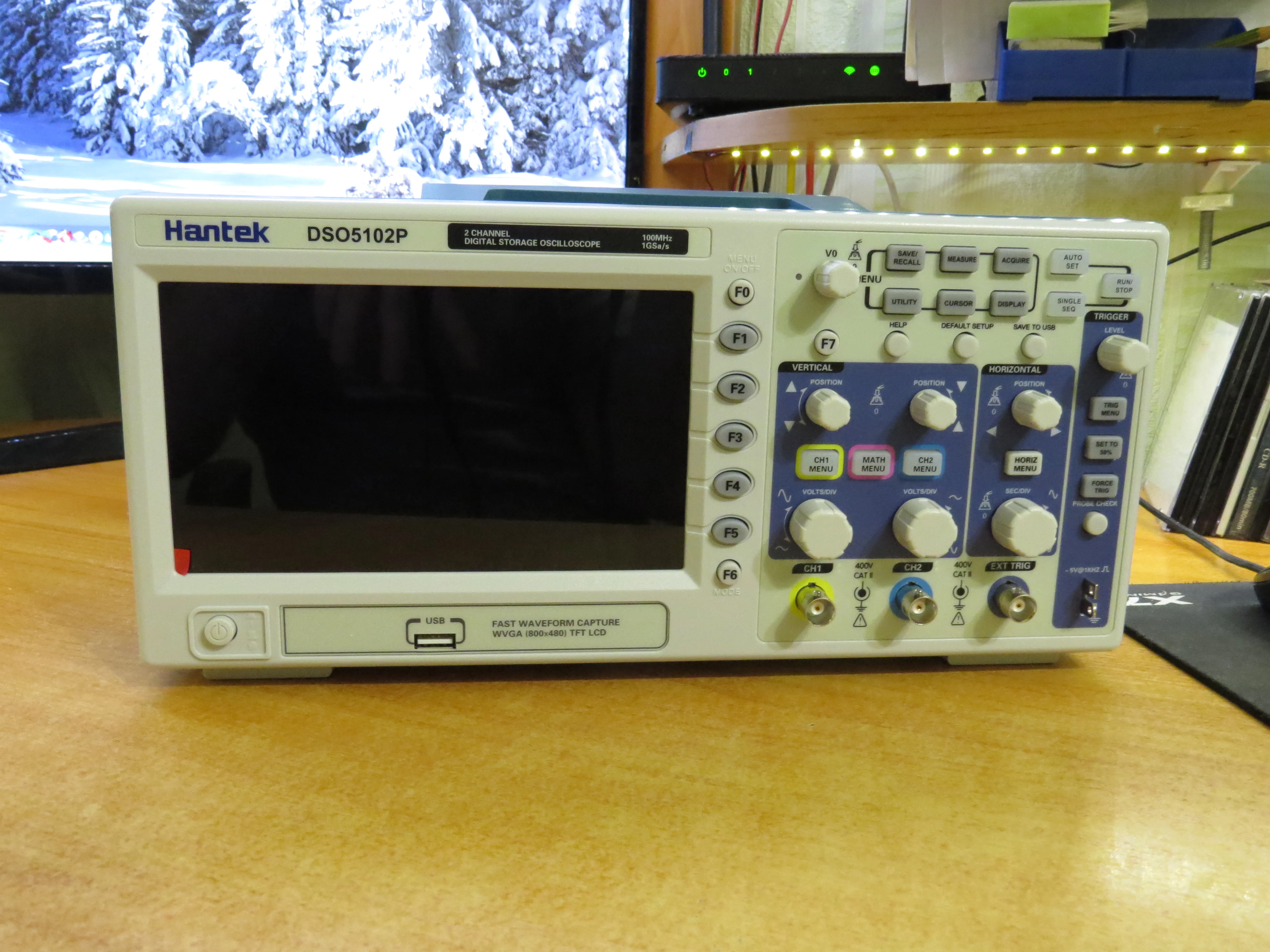

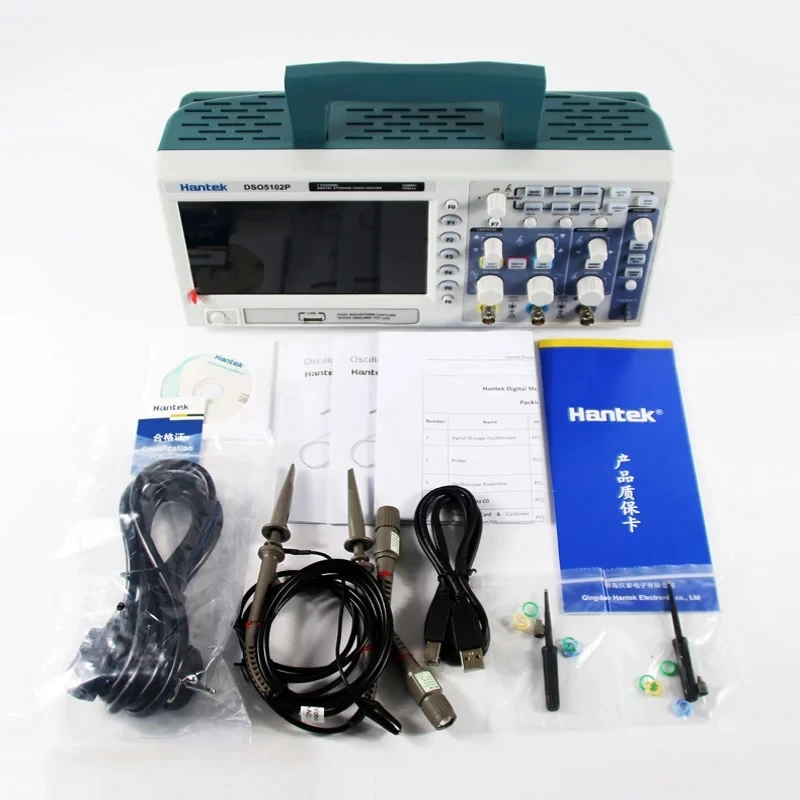

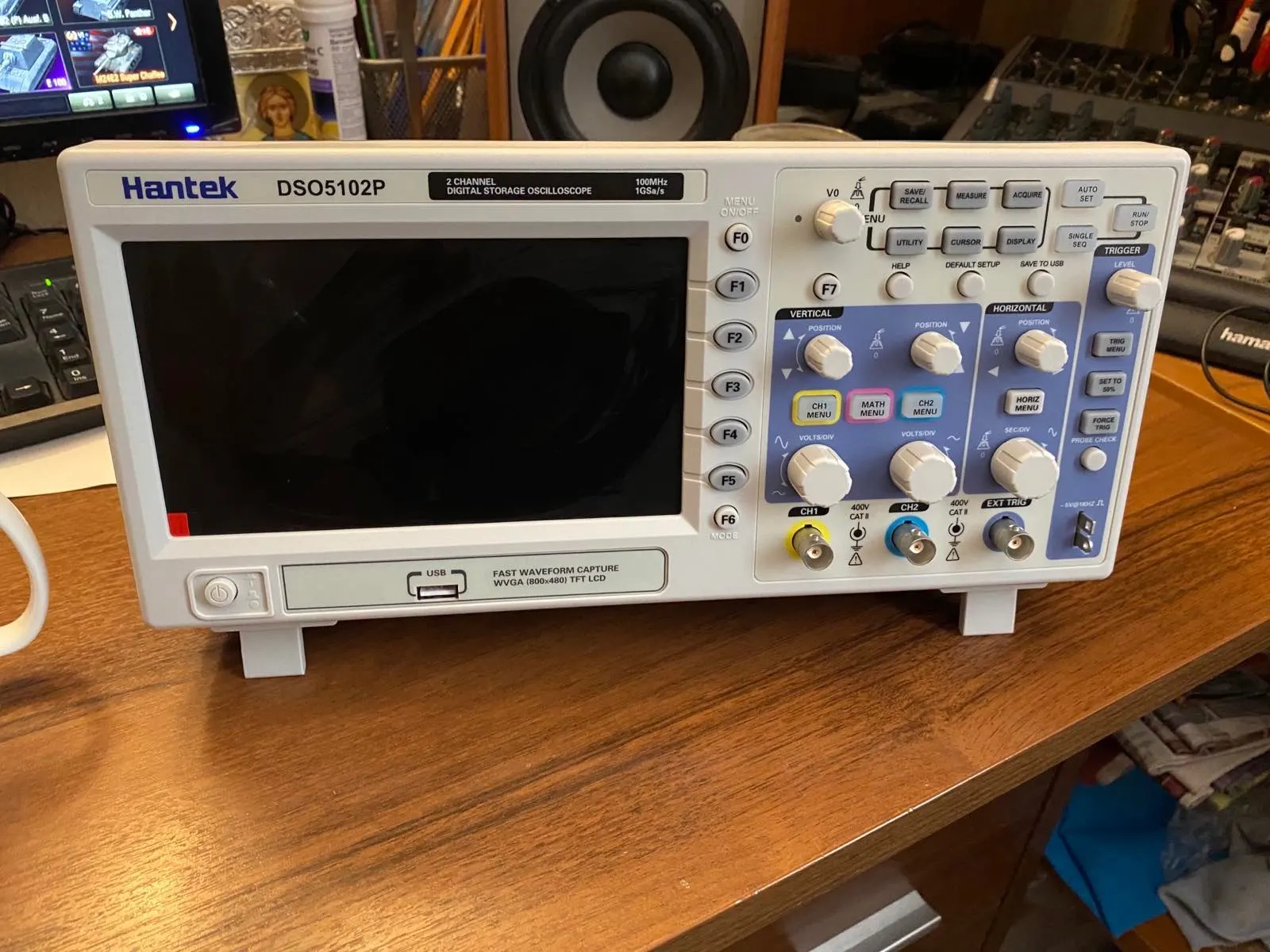

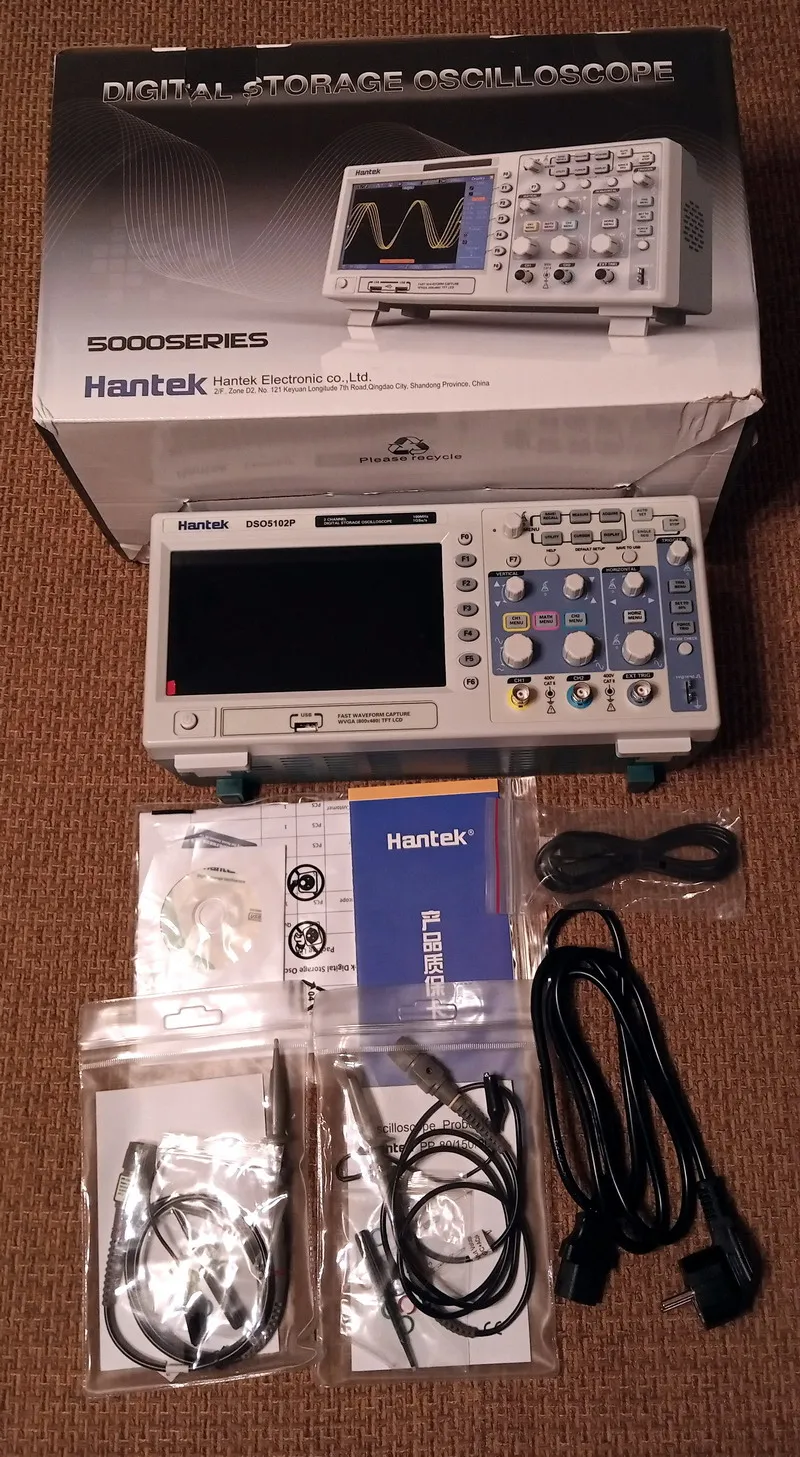

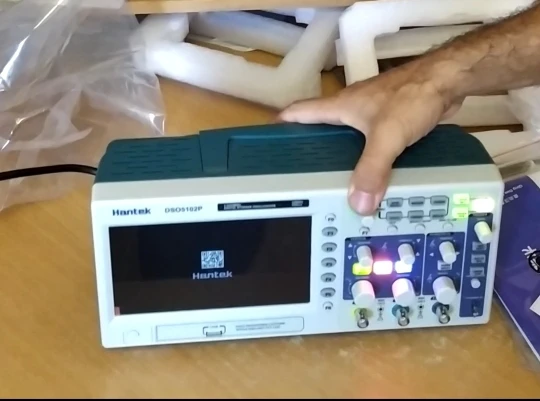

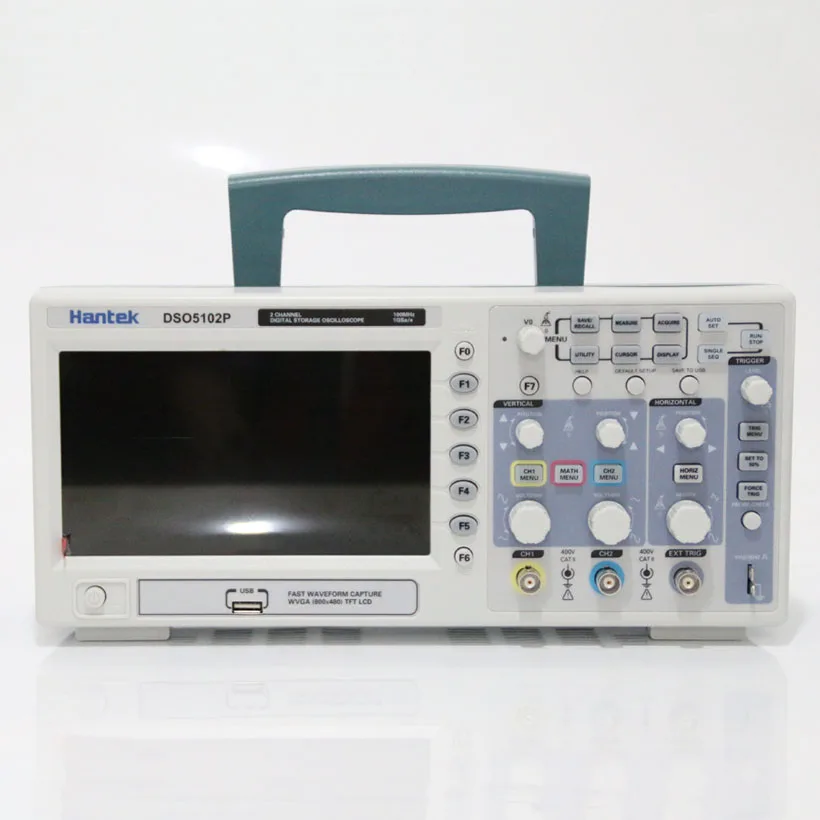

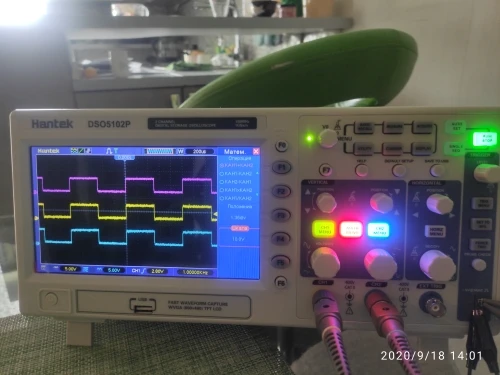

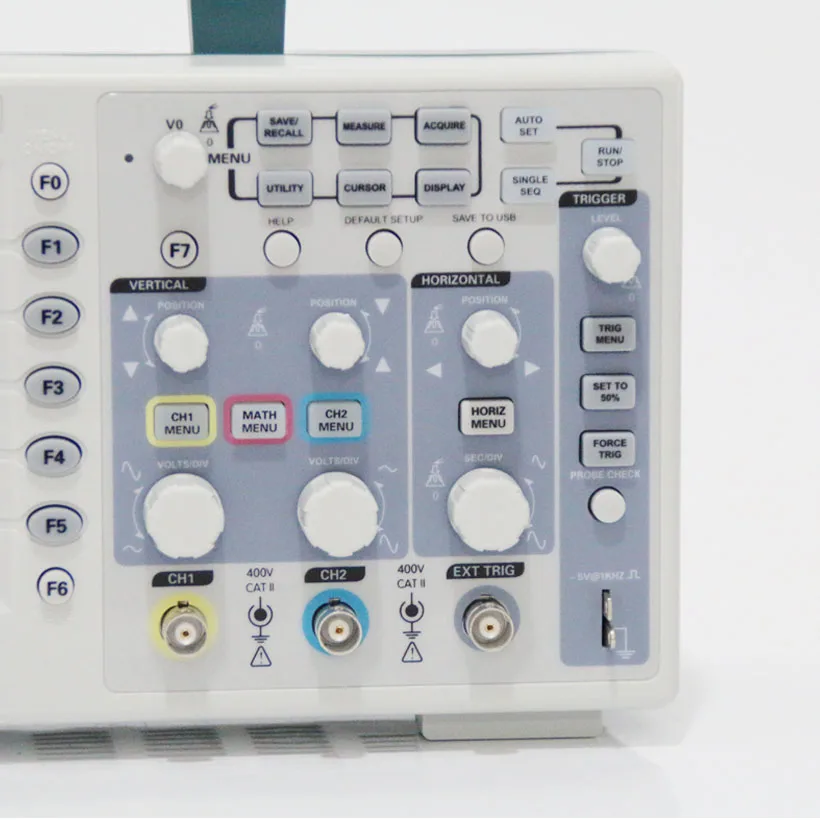

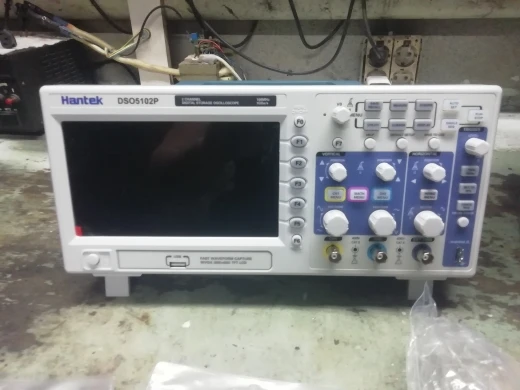

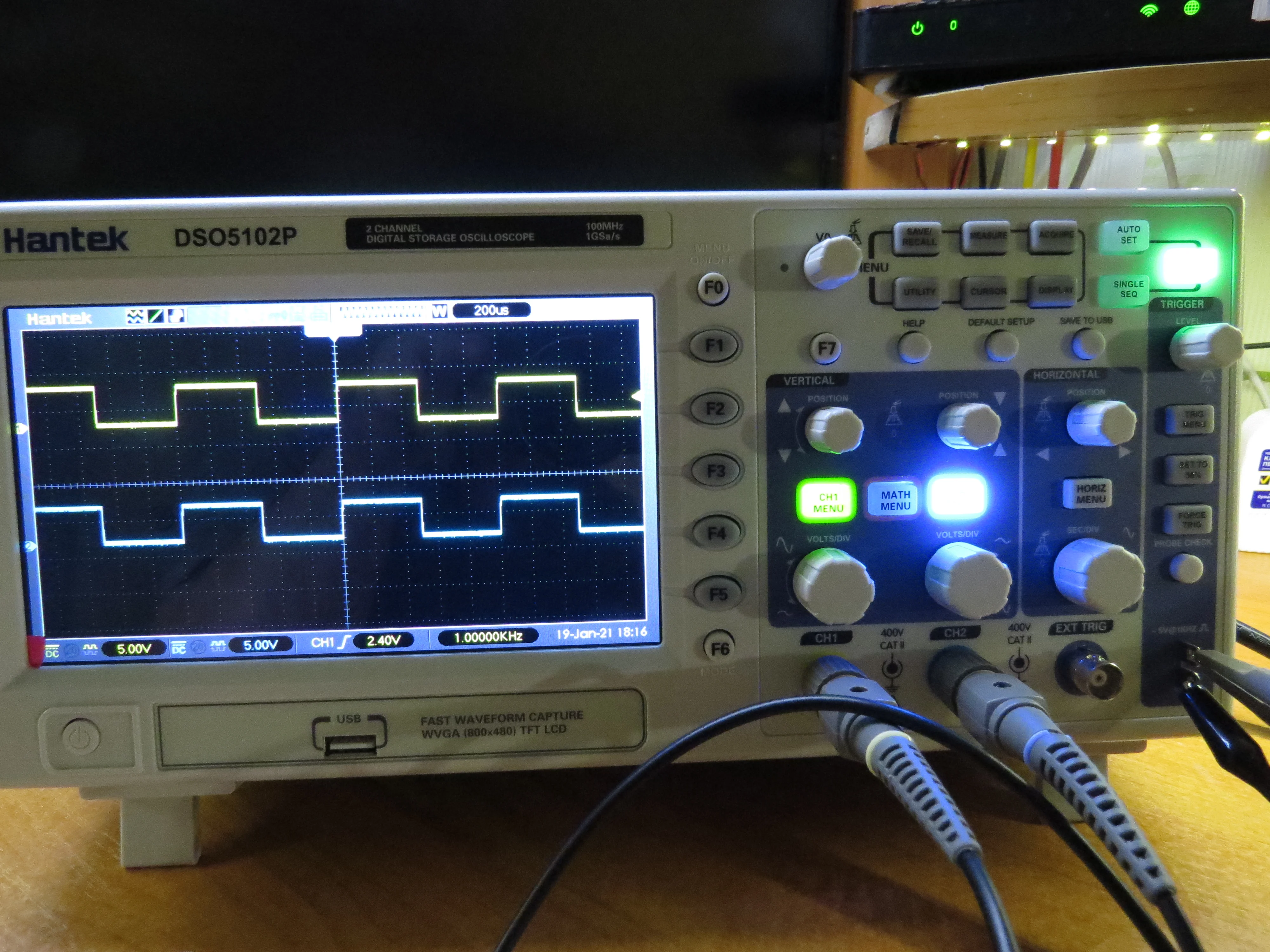

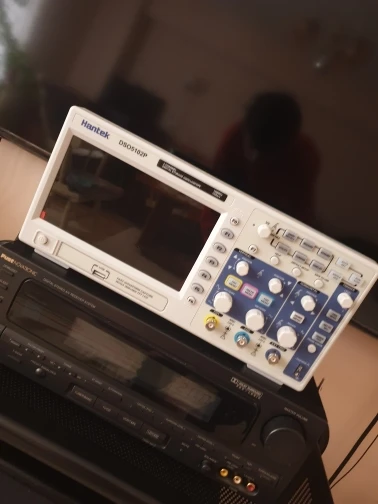

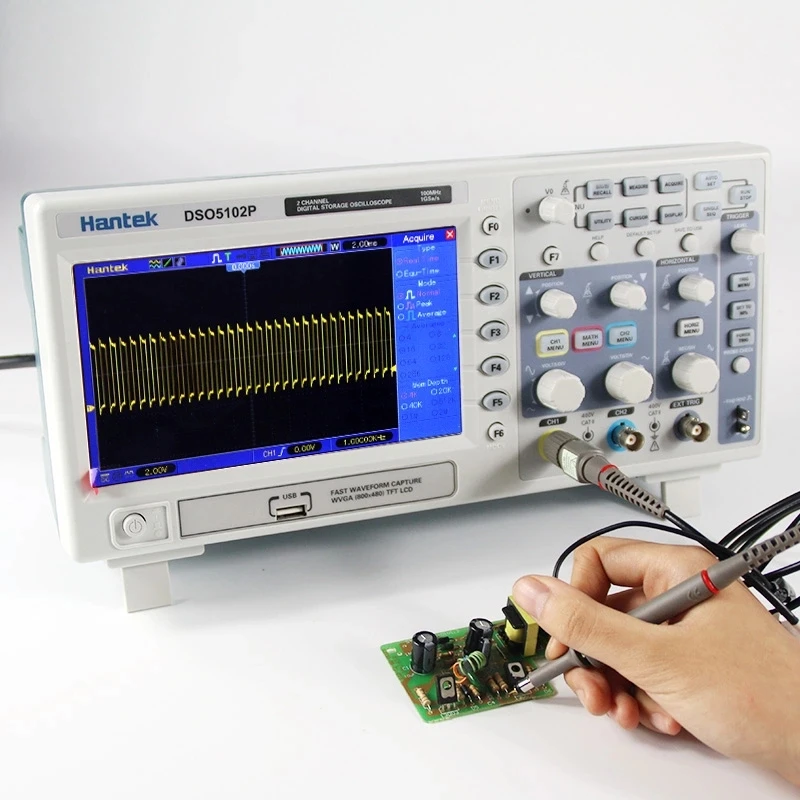

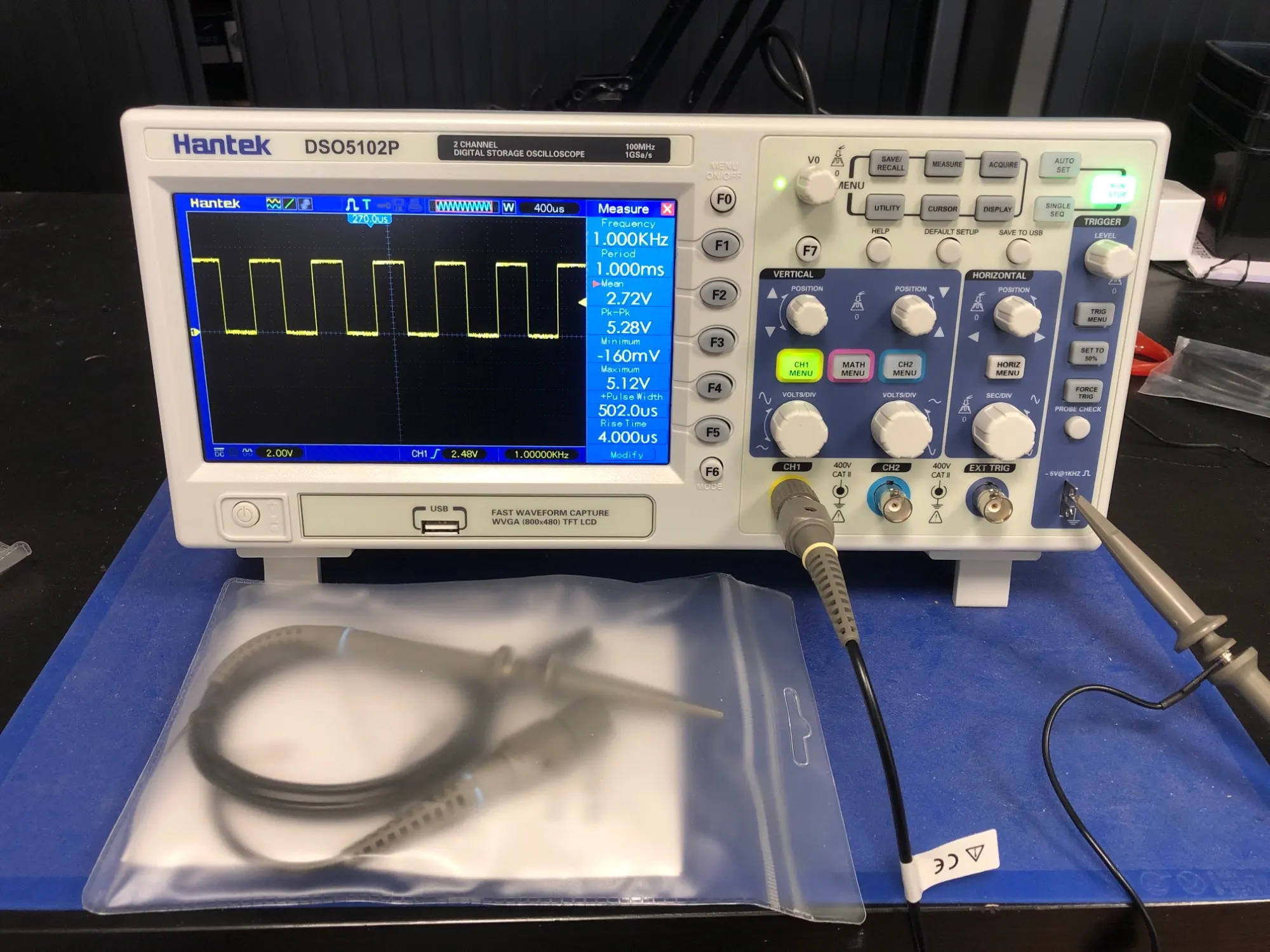

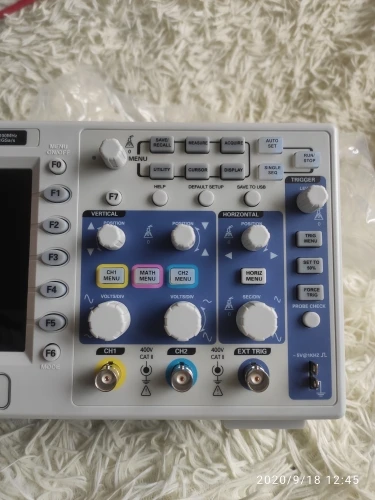

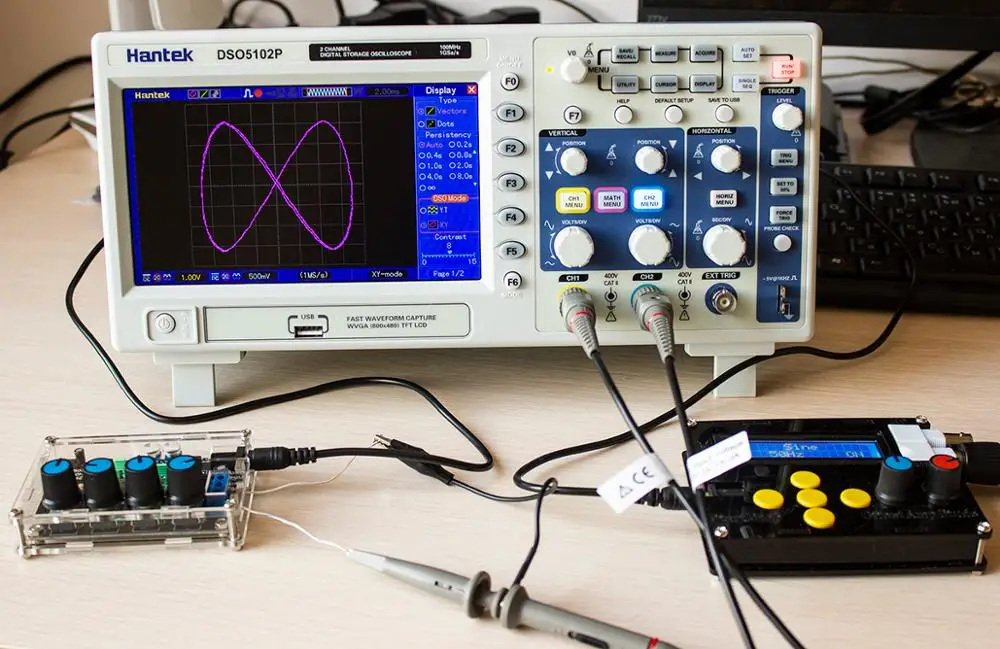

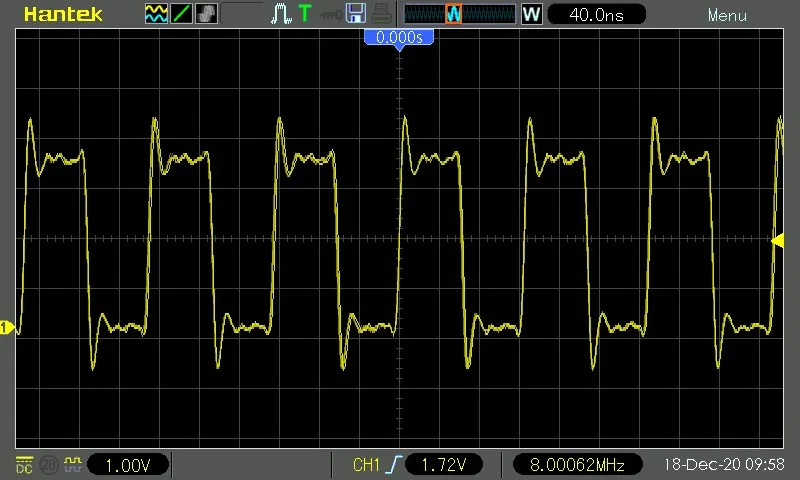

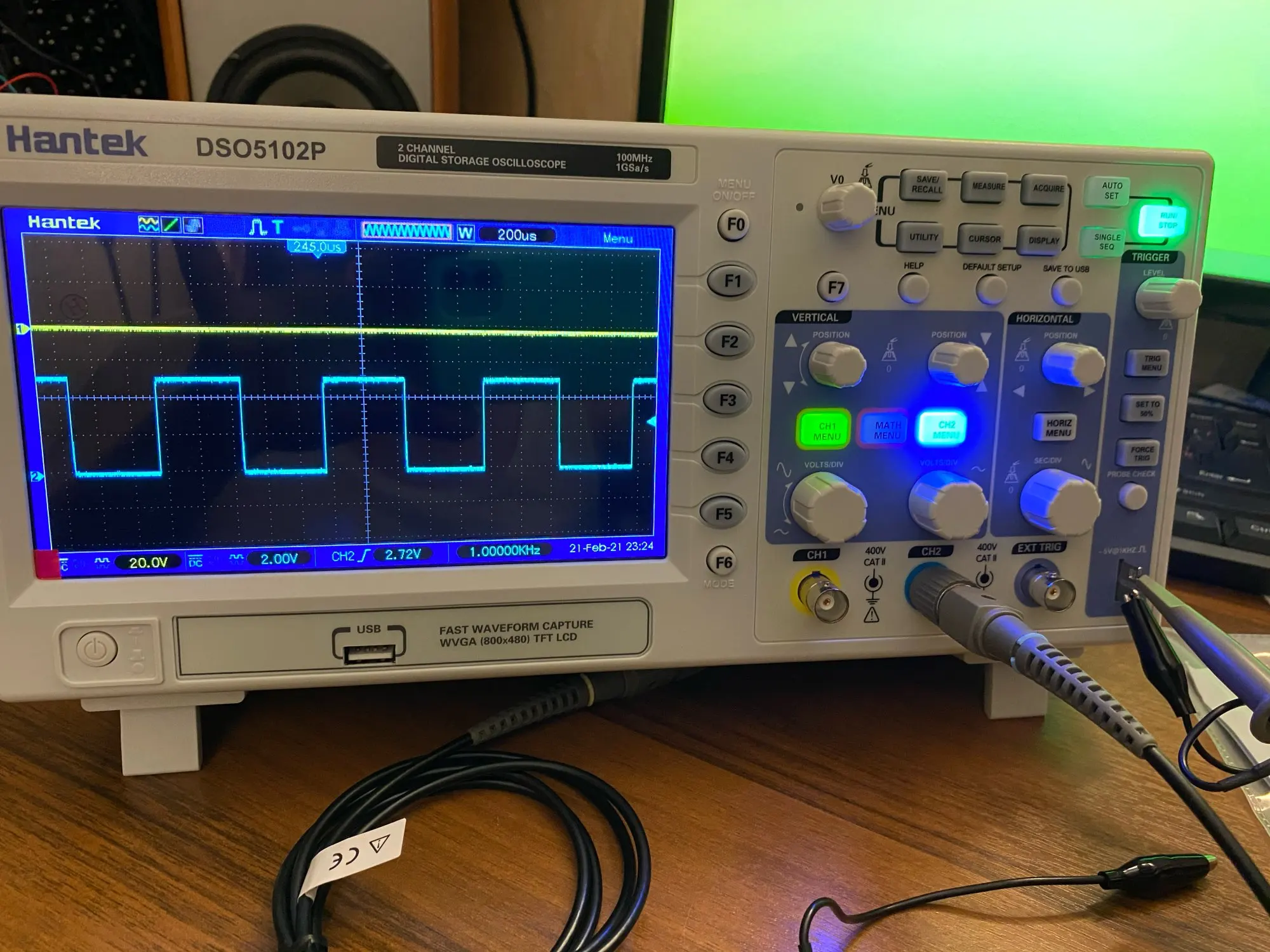

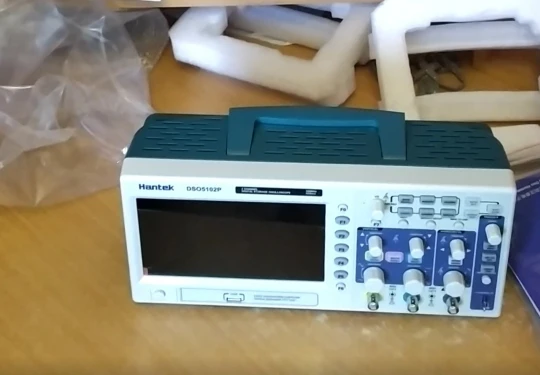

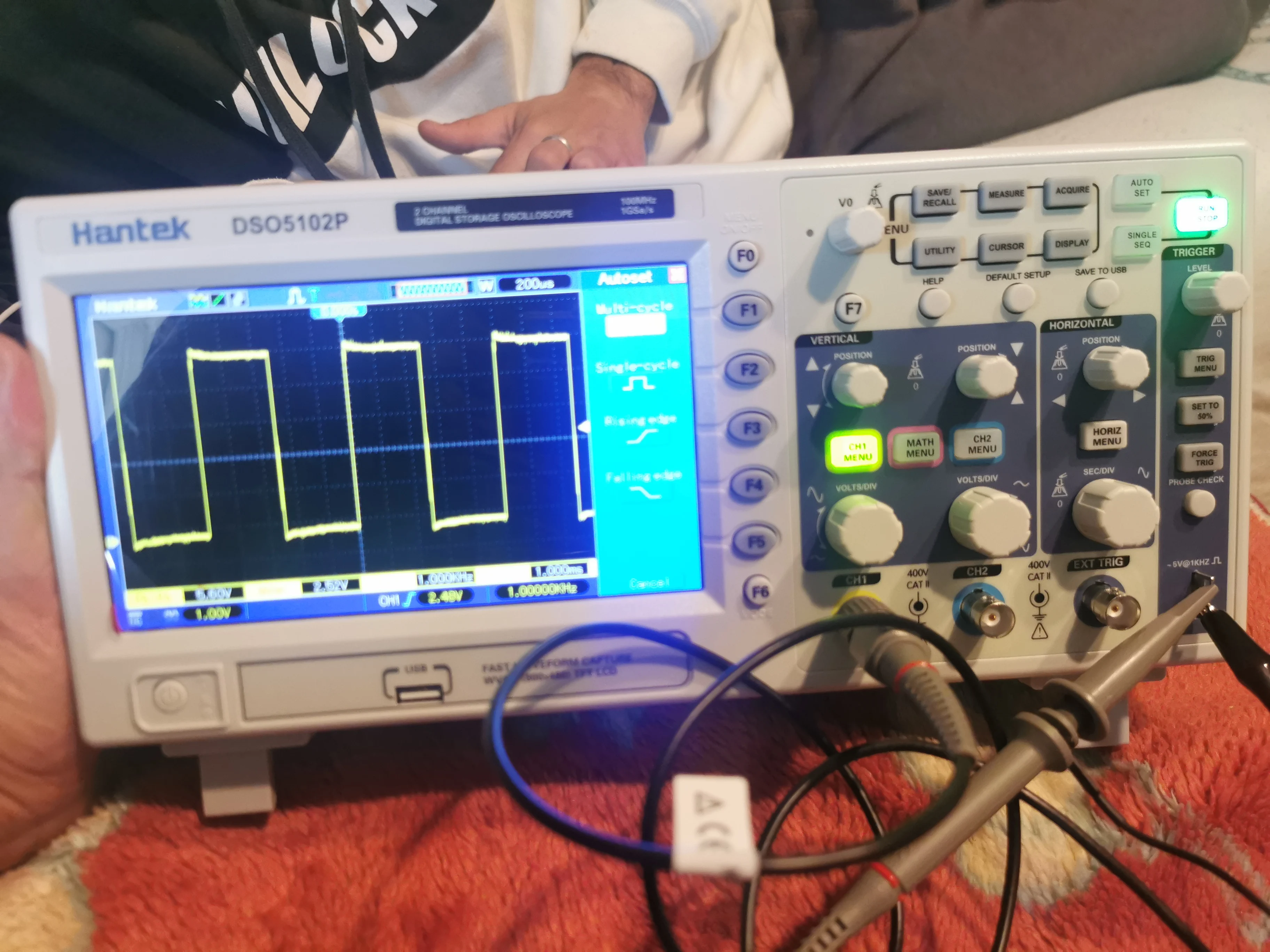

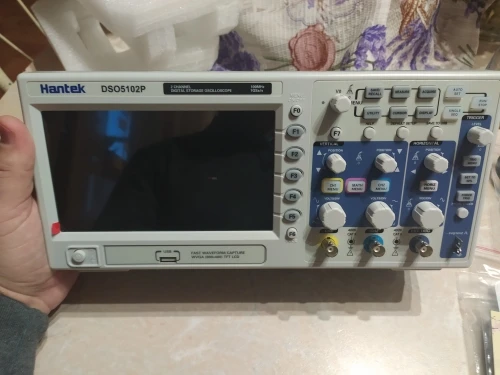

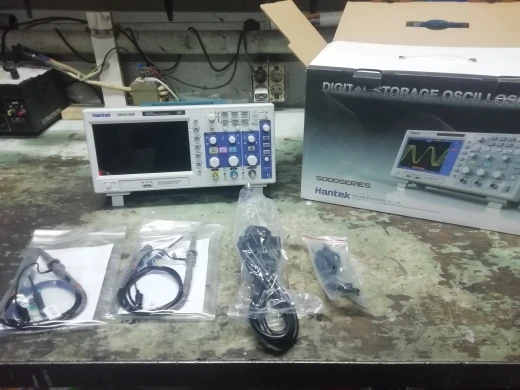

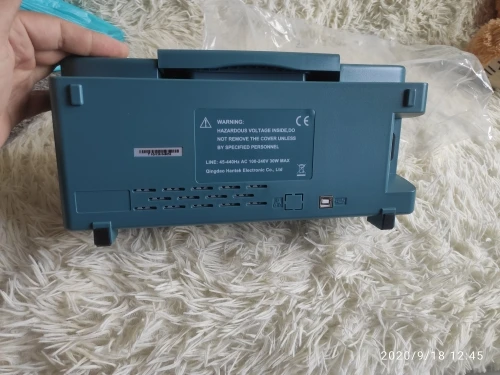

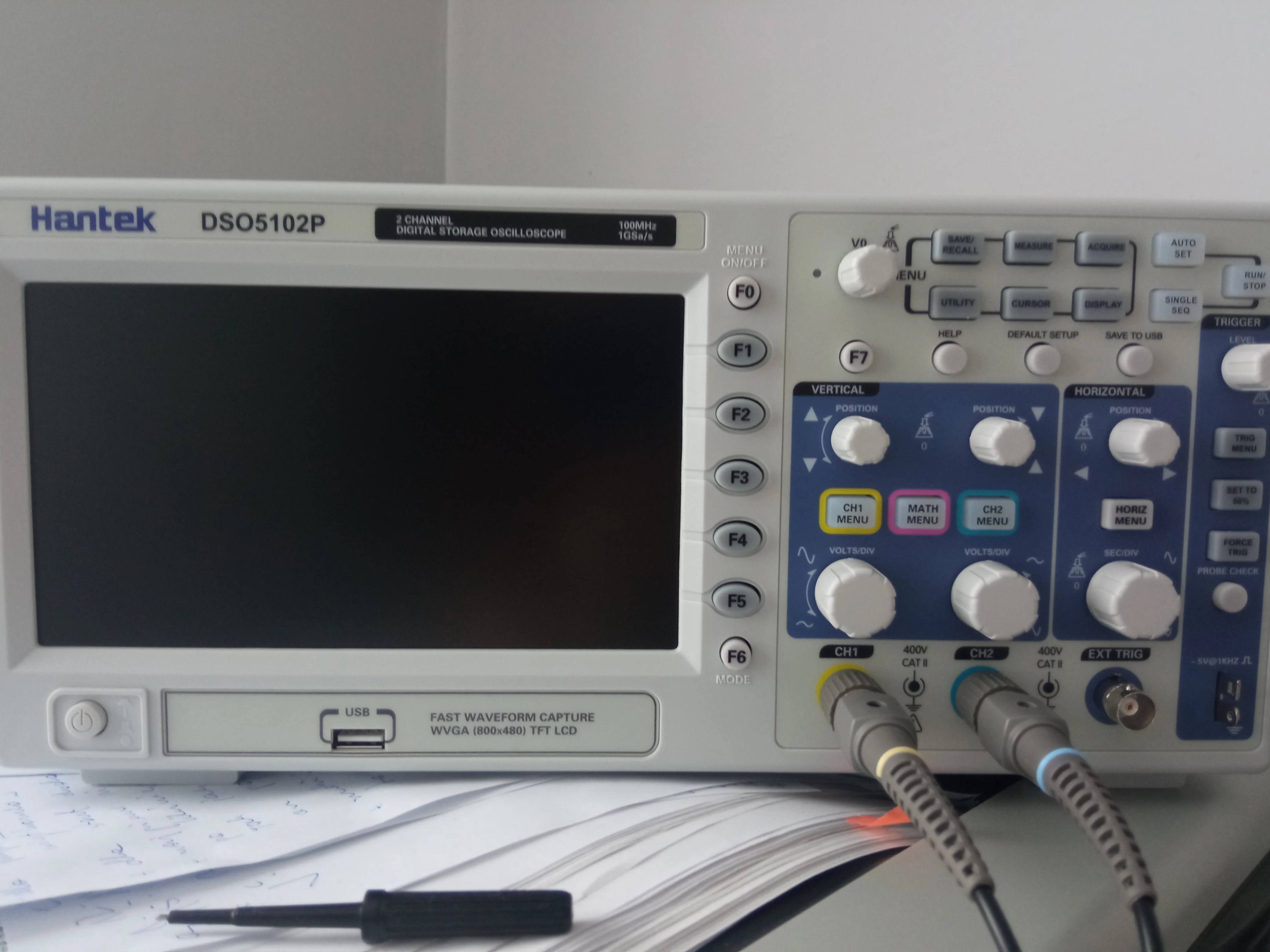

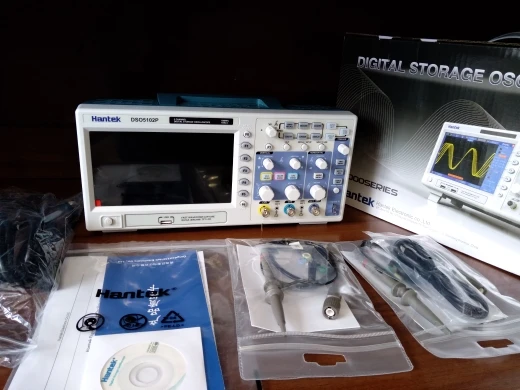

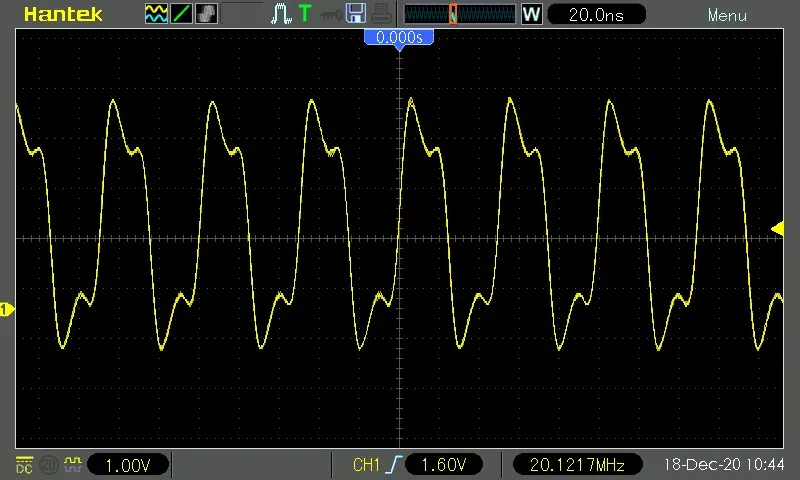

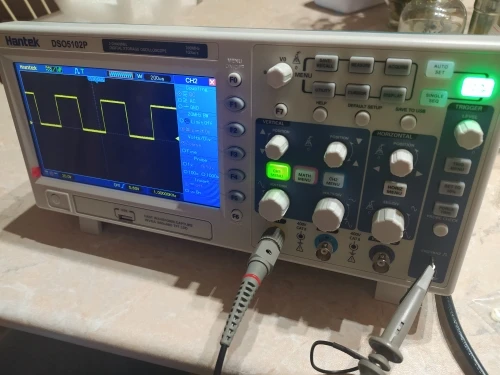

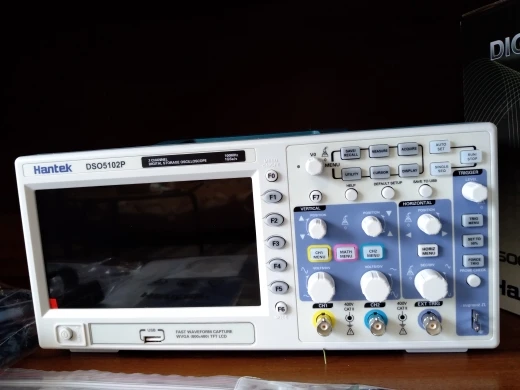

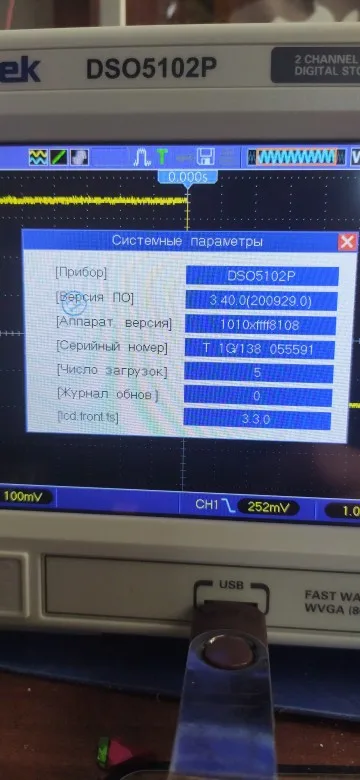

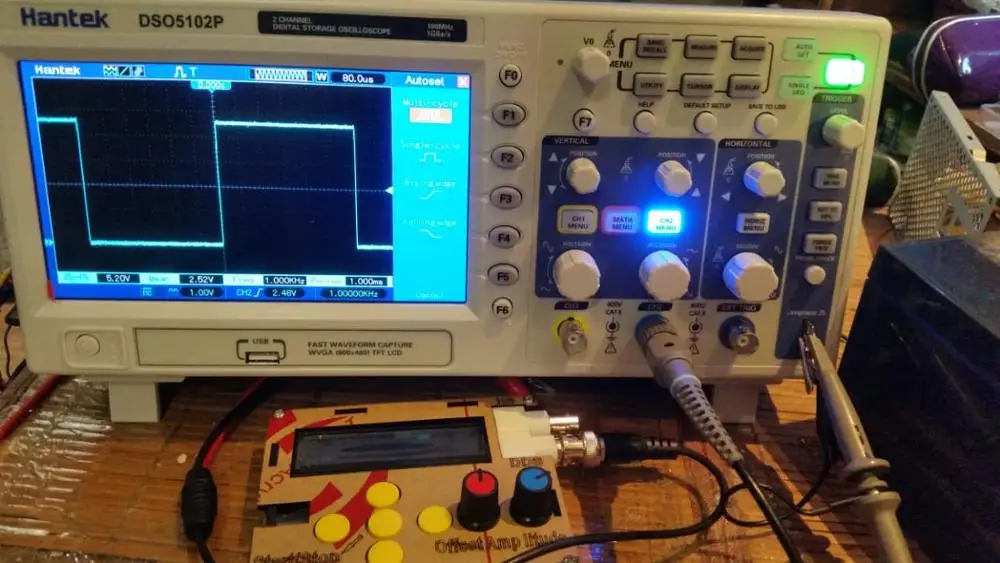

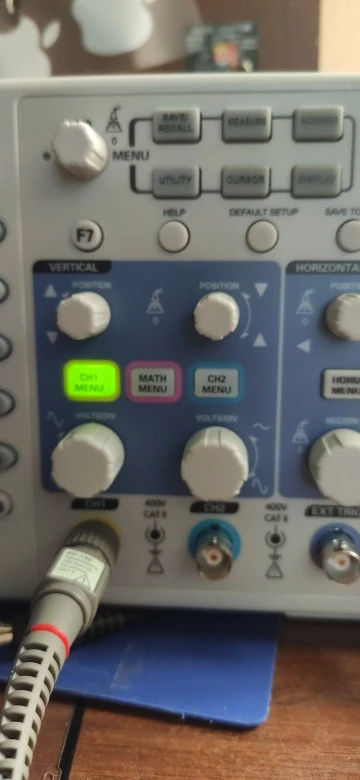

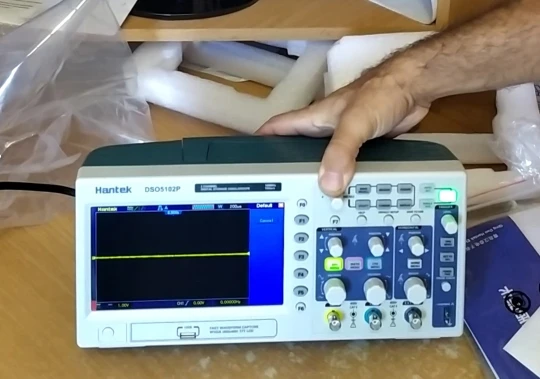

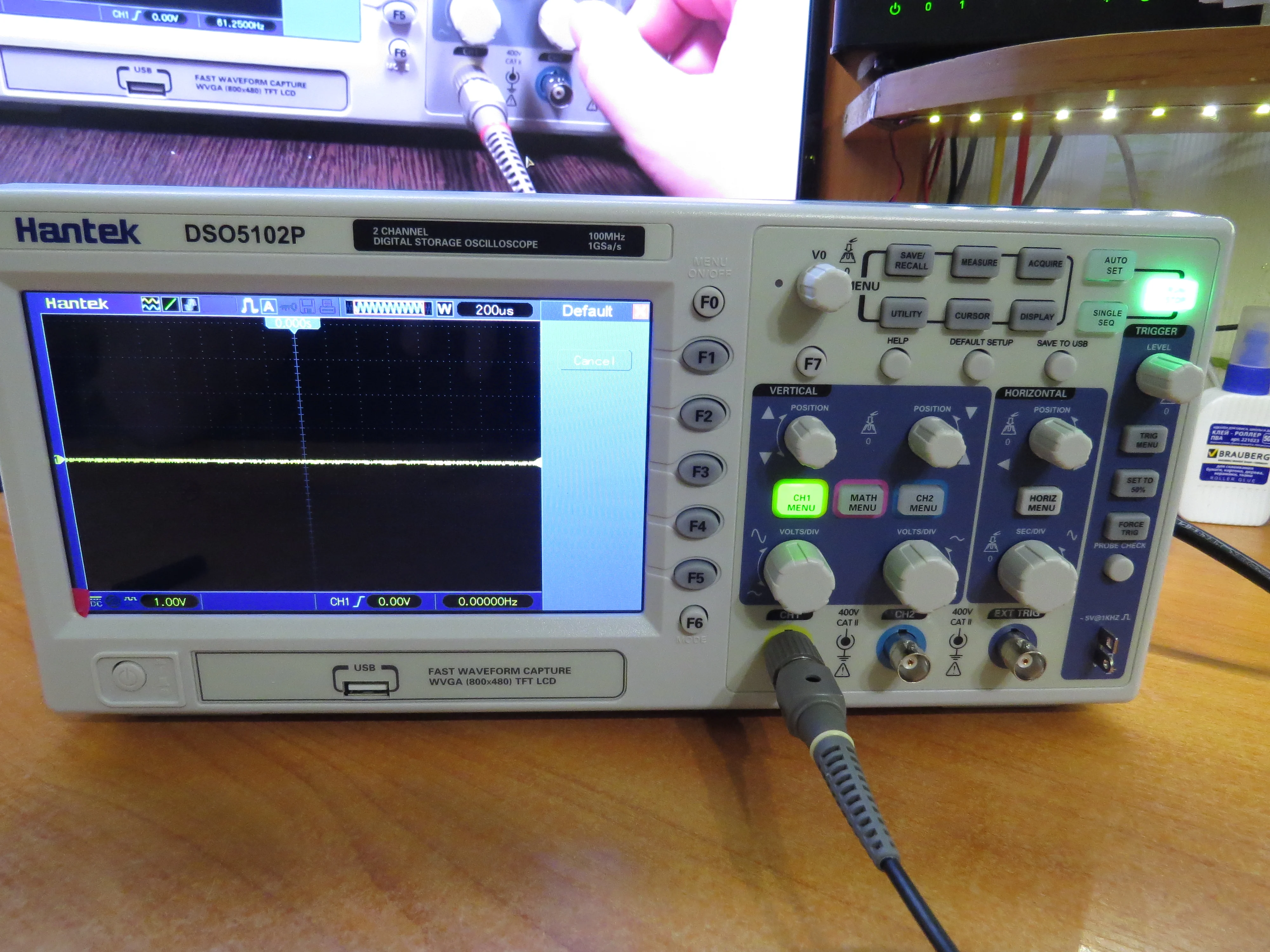

Осциллограф Hantek Dso5102p, 100 МГц, 2-канальный, ЖК-дисплей Tft 7 дюймов, 1 Гвыбс

Характеристика:

200/100/70 МГц полос пропускания

1gsa/s частота образцов в реальном времени

Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480)

Длина записи до 40K

Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.

USB хост и подключение устройства, стандарт

Несколько автоматических измерений

Четыре Математические Функции, включая стандарт FFTs

Предоставляет программное обеспечение для анализа в реальном времени ПК

D

Модель

DSO5102P

Приобретение

Частота образцов

Образец в реальном времени: 1GS/s

Режимы приобретения

Нормальный

Только обычные данные

Пиковое определение

Высокочастотный и randon glith захват

Среднее

Wavefom средняя, выбор 4,8,16,32, 64128

Входы

Соединительная муфта входов

AC, DC, GND

Входы Impendance

1мом ± 2% ‖ 20пФ ± 3пф

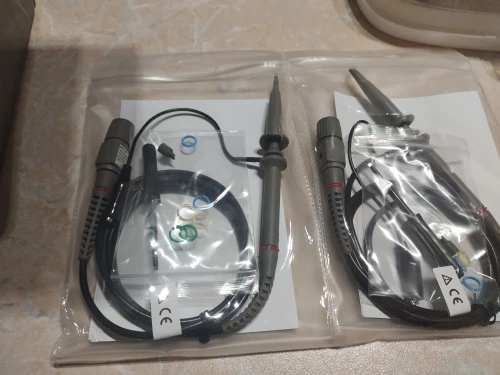

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;CAT III: 150VRMS (1 ×);Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

Горизонтальная система

Диапазон скорости образца

500 мс/с -- 1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

40K

Диапазон сек/Див

4ns/div до 40s/div

Частота образцов иТочность времени задержки

± 50ppm (в течение любого ≥ 1ms интервала времени)

Диапазон положения

20ns/div до 80us/div; (-8div x s/div) до 40 мс;200us/div до 40s/div; (-8div x s/div) до 400s

Точность измерения времени Delta(Полная полоса пропускания)

Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);Интервал образца = s/div ÷ 200

Вертикальная система

Вертикальное разрешение

8-бит, все каналы в выборку одновременно

Диапазон положения

2 мВ/деление до 10V/div

Полоса пропускания

100 МГц

Время подъема на BNC (Типичный)

3.5ns

Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании

2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В

Математика

+, -, *, /, FFT

FFT

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;1024 точка образца

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див;± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока,Средний режим приобретения

При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див

Повторяемость измерений вольт,Средний режим приобретения

Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды

ТРИГГЕРНАЯ система

Типы триггеров

Края, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска

Авто, нормальный, одиночный

Тип Муфты

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера(Тип триггера кромки)

DC(CH1,CH2):1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;DC(EXT):200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;DC(EXT/5):1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;AC: смягчает сигналы ниже 10 Гц;Отклонение ВЧ: ослабляет сигналы выше 80 кГцLF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц

Диапазон уровня триггера

CH1/CH2: ± 8 делений от центра экрана;EXT: ± 1,2 V;EXT/5:± 6В

Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns

CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана;EXT: ± (6% настроек + 40мв);EXT/5: ± (6% настроек + 200 мВ);

Установите уровень до 50% (Типичный)

Работает с входными сигналами ≥ 50 Гц

Триггер видео

Тип видео триггера

CH1, CH2: пиковая-пиковая амплитуда 2 делений;EXT: 400 мВ;EXT/5: 2 в

Форматы сигналов и частоты поля, тип триггера видео

Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии

Диапазон Holdoff

100ns ~ 10s

Триггер ширины импульса

Режим триггера ширины импульса

Триггер при (< , >, =, или ≠); Положительный пульс или отрицательный пульс

Импульсная ширина триггера

Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.Меньше, чем: точка триггера является задней кромкой.Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса

Диапазон ширины импульса

20ns ~ 10s

Спусковой механизм

Режим запуска наклона

Триггер, когда (< , > , =, или ≠ ); Положительный наклон или отрицательный наклон

Точка спуска наклона

Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.

Диапазон времени

20ns ~ 10s

Триггер сверхурочной работы

Режим с течением времени

Поднимающаяся кромка или опускающаяся кромка

Диапазон времени

20ns ~ 10s

Альтернативный триггер

Триггер на CH1

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер счетчик частоты

Разрешение считывания

6 цифр

Точность (типичная)

± 30ppm (включая все Частотные ошибки и ± 1 погрешность)

Частотный диапазон

AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала

Ширина импульса или кромки режима запуска: все доступные источники триггераСчетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.Режим запуска видео: счетчик частоты не работает.

Измерение

Измерение курсора

Разница напряжения между курсорами: △вРазница во времени между курсорами: △TВзаимной of△T В Герц (1/ΔT)

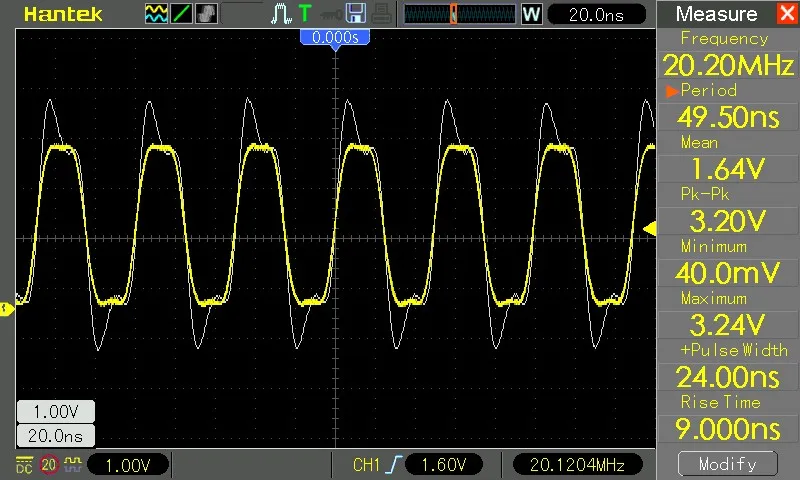

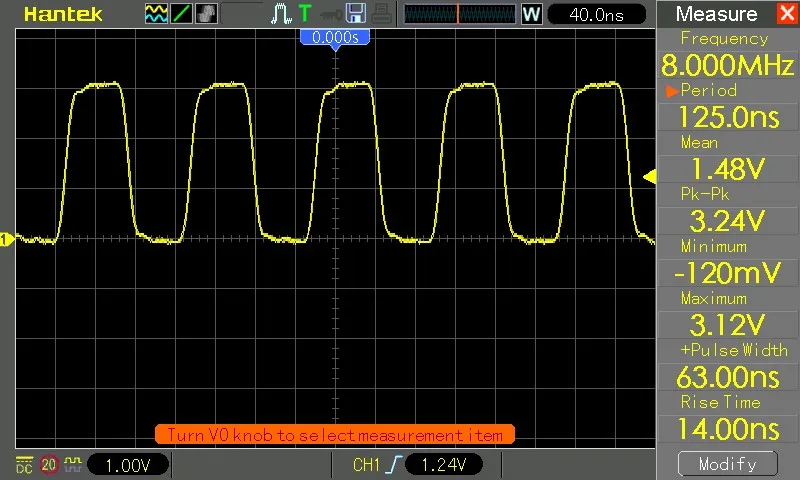

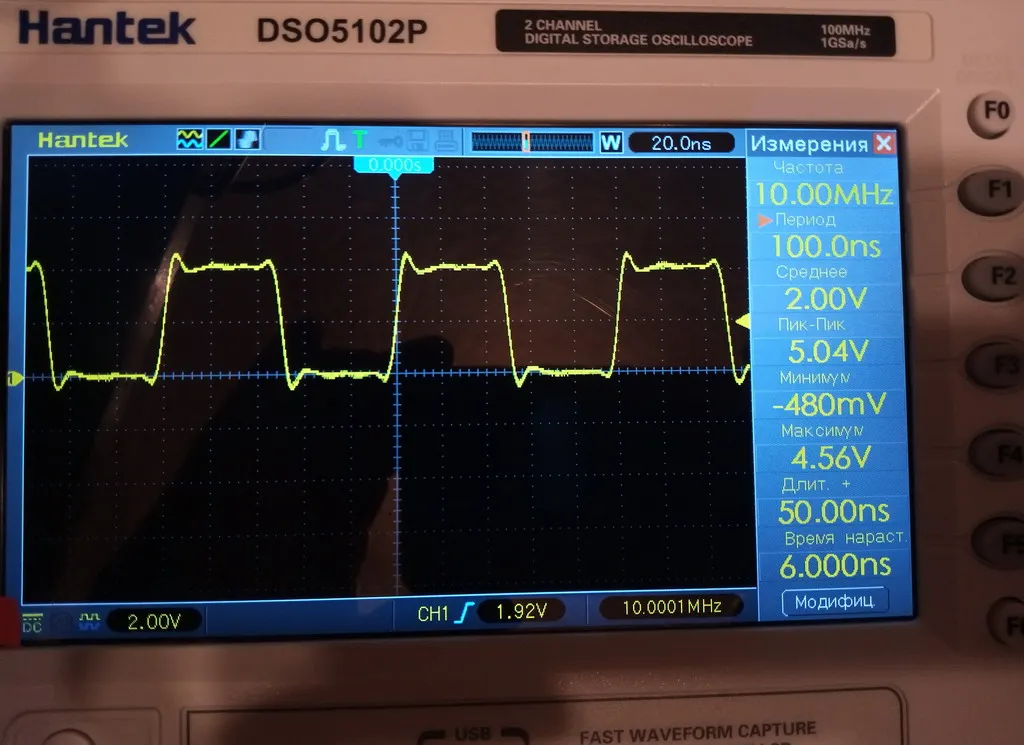

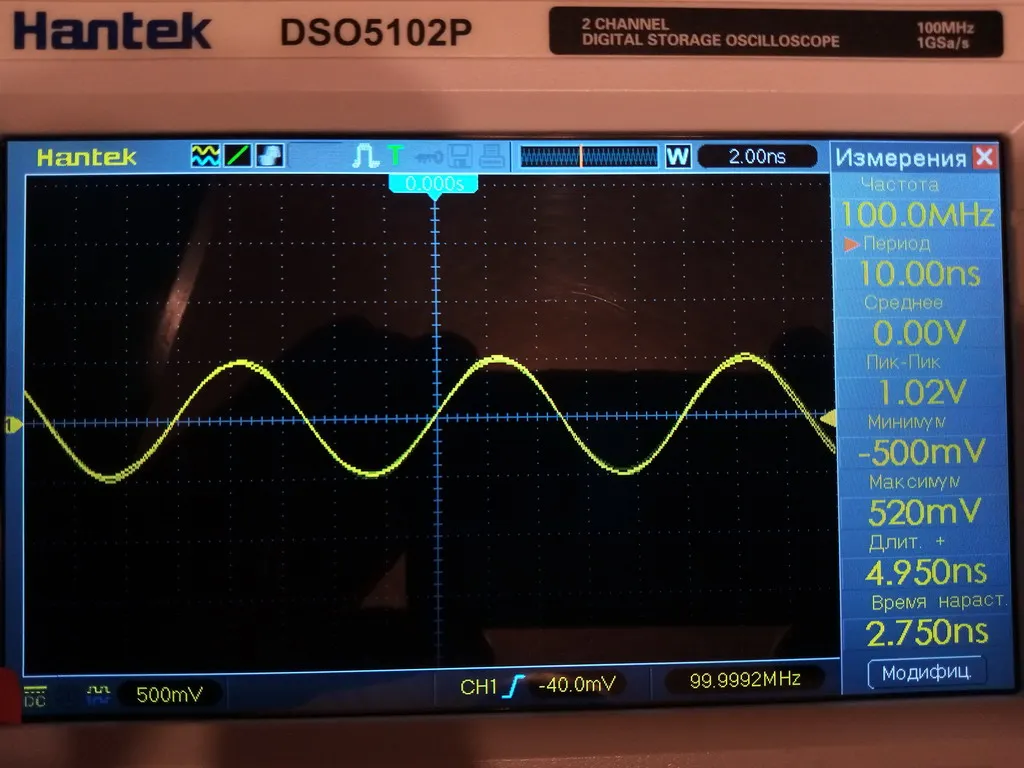

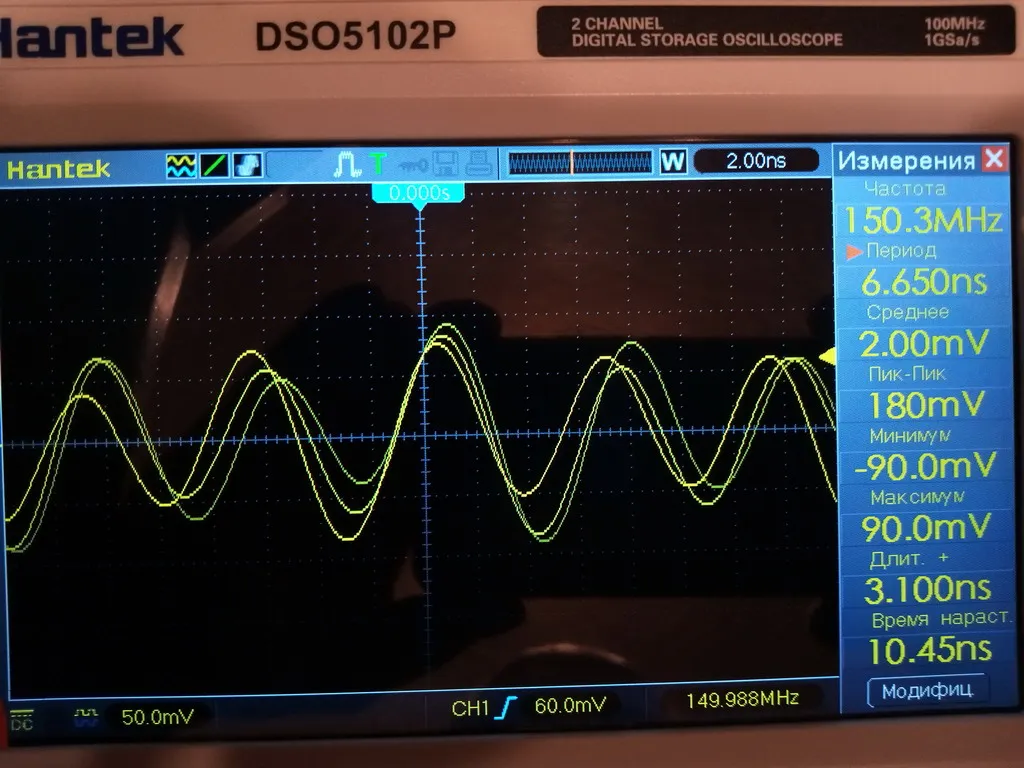

Автоматическое измерение

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF

Дисплей

Тип дисплея

7 дюймов 64K цветной TFT (диагональный жидкий кристалл)

Разрешение дисплея

800 горизонтальных 480 вертикальных пикселей

Контрастность дисплея

Регулируемый (16 зубчатых колес) с индикатором хода

Выход компенсатора зонда

Выходное напряжение (типичное)

Около 5Vpp в ≥ 1MΩ нагрузки

Частота (типичная)

1 кГц

Питание

Напряжение питания

100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ

Энергопотребление

<30 Вт

Предохранитель

2A, рейтинг, 250V

Экологический

Температура

Рабочий режим: 32 ℉to 122 ℉(0 ℃to 50 ℃);Нерабочий: от-40 ℃ до 159,8 ℉ (от-40 ℃до + 71 ℃)

Метод охлаждения

Конвекция

Влажность

+ 104 ℃или ниже (+ 40 ℃или ниже): ≤ 90% относительной влажности;106 ℉до 122 ℉(+ 41 ℃до 50 ℃): ≤ 60% относительная влажность

Высота

Рабочий режим: ниже 3000 м (10000 футов);Неработоспособность: ниже 15000 м (50000 футов)

Механический

Размеры

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки)
