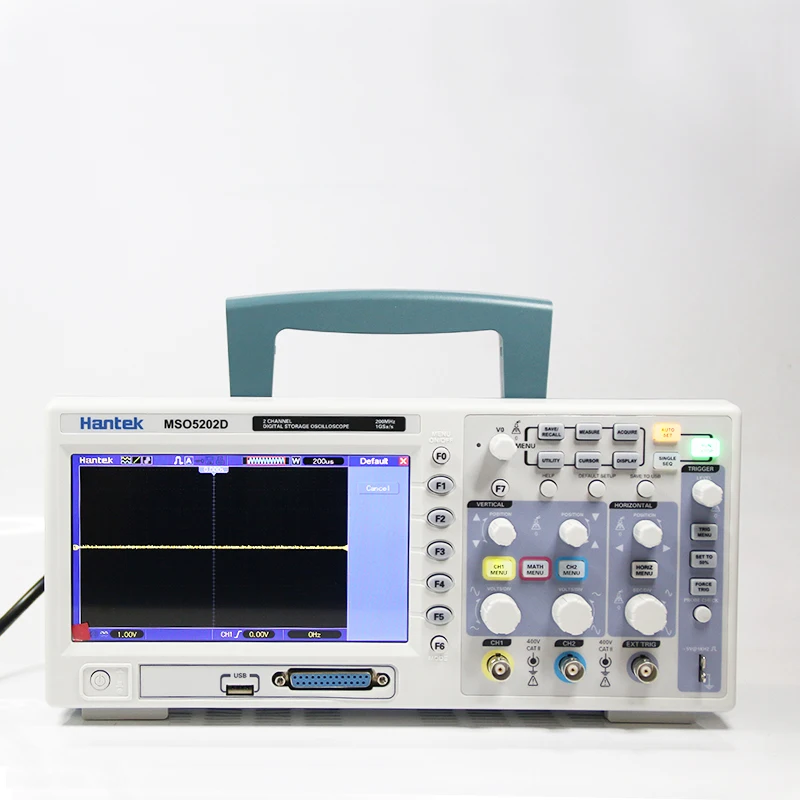

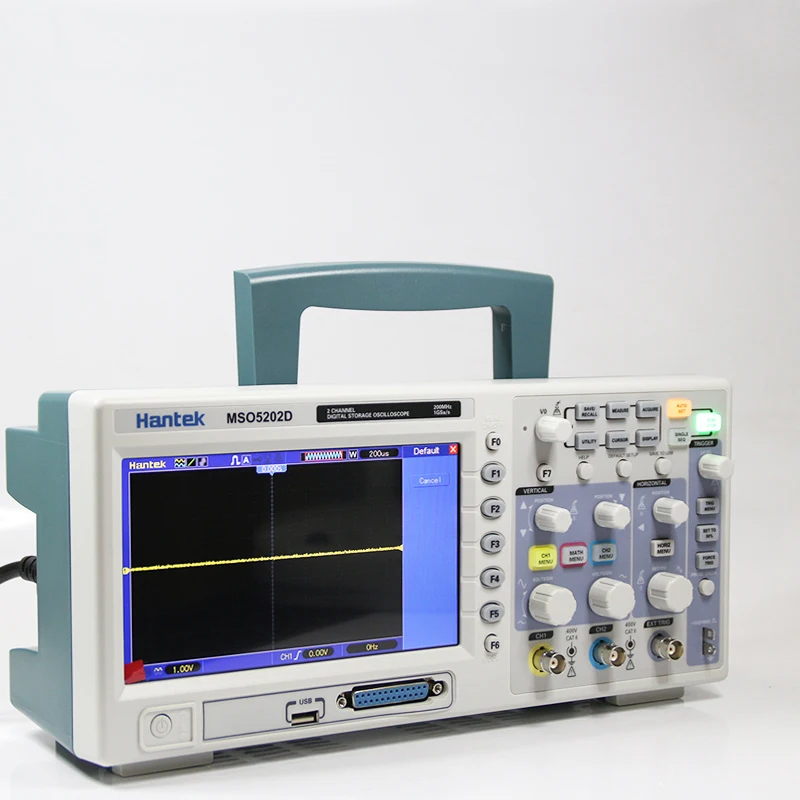

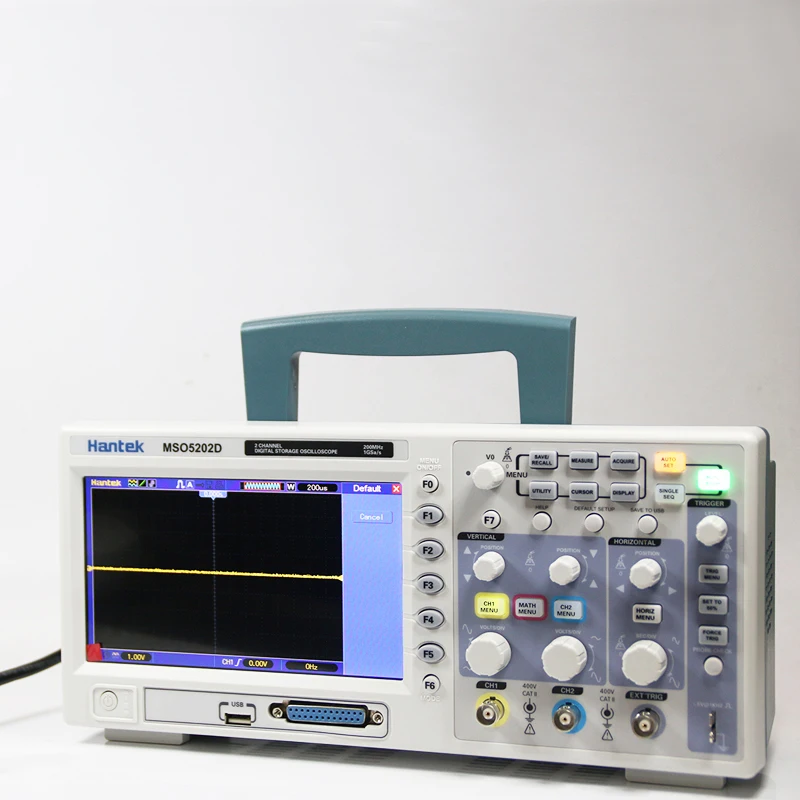

Hantek 200 МГц MSO5202D смешанный цифровой осциллограф с 16 логическими каналами +)+ 2 аналоговых канала + внешний триггерный канал

Старт

Конец

Название MSO5000D серия Цифровой Осциллограф смешанных сигналов SC 16 логических каналов (разделенных на 2 группы) + 2 аналоговых канала + внешний триггер канал; 1 м глубина памяти; 1gsa/s частота дискретизации в реальном времени; 7 дюймов TFT цветной дисплей (800x480); Мощная функция триггера.

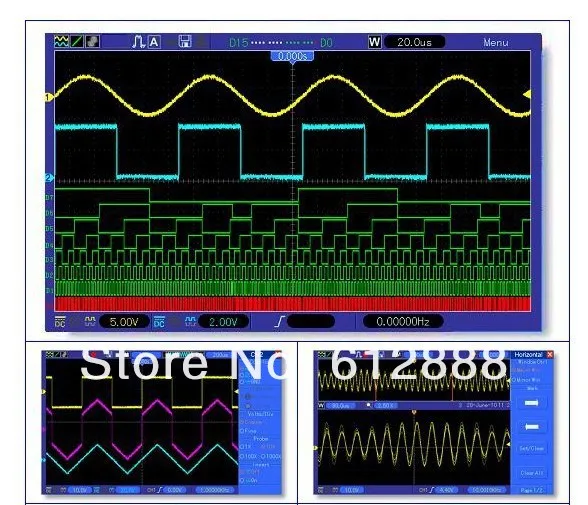

4. Характеристика

L 16 каналов логический анализатор + 2 канала Осциллограф + внешний триггер.

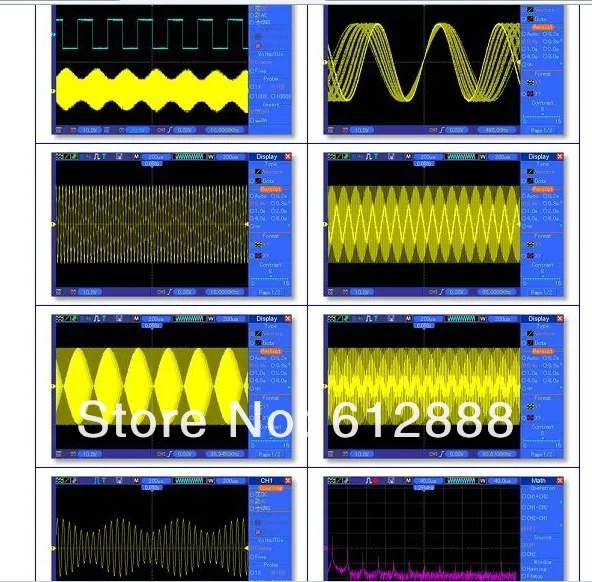

L большой и четкий дисплей (7,0-дюймовый цветной ЖК-дисплей, высокая революция 800x480), похожая на настоящую отображения сигнала.

L 1gsa/s частота дискретизации в реальном времени.

Ширина полосы пропускания 60 МГц-200 МГц, глубина памяти 1 м.

L мощная функция триггера.

L USB хост, поддержка флэш-памяти карты памяти и USB интерфейс системы обновления.

Ультратонкий дизайн, удобный объем, легко переносимый.

* Функция осциллографа

L полоса пропускания 60 МГц-200 МГц.

Длина записи каждого канала до 1 м.

L частота дискретизации в реальном времени до 1GSa/s.

L мощная функция триггера.

L более 20 видов функции автоматического измерения.

* Функция логического анализатора

L 16 каналов разделены на 2 группы, которые могут настроить пороговый уровень индивидуально.

L частота дискретизации в реальном времени до 500MSa/s.

L мощная функция триггера: кромка, длительность, ширина импульса, кодовый тип, королева, повторение.

5. Спецификация

Спецификация осциллографа

Горизонтальный

Модель

MSO5062D

MSO5102D

MSO5202D

Полоса пропускания

60 МГц

100 МГц

200 МГц

Диапазон дискретизации

Макс. 1GS/s

Интерполяция формы волны

(Sin x) /x

Глубина памяти (образцы)

Одноканальный: максимум 1 м; Двухканальный: максимум 512K (4K, 16K, 40K опционально)

Диапазон сек/Див

8ns/div-40s/div (шаг в последовательности: 2,4,8)

Частота дискретизации и точность времени задержки

50ppm в любом ≥ 1 мс интервалов времени

Точность измерения времени Delta (Полная Полоса пропускания)

Одиночный, «пробный» режим

(1 интервал выборки + 100ppm × показания + 0,6 ns)

> 16 раз выше среднего

(1 интервал выборки + 100ppm × показания + 0,4 ns)

Интервал выборки = сек/див÷ 200

Вертикальный

Преобразователь A/D

8-бит, каждый канал выборку одновременно

Диапазон Вольт/Див

2 мВ/деление ~ 5V/div при вводе с байонетным коаксиальным разъемом

Диапазон положения

400мв (2МВ/див ~ 20мв/див)

2 В (50 мВ/див ~ 200 мВ/див)

40V (500mV/div ~ 2V/div)

С алюминиевой крышкой, 50В (5V/div)

Дополнительный аналоговый лимит полосы пропускания (Типичный)

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на выходе BNC

Время подъема на выходе BNC (Типичный)

60 МГц

100 МГц

200 МГц

≤ 5,8 нс

<3.5ns

<1.8ns

Точность вертикального усиления

3% Для образца или среднего режима приобретения, от 5 В/див до 10 мВ/див;

4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див

Точность измерения постоянного тока

Средний режим приобретения

Тип измерения: ≥ 16 средний сигнал вертикального положения.

Точность: (3% × Чтение + 0.1div + 1 мВ), применимо к 10 мВ/div или выше единиц.

Тип измерения: ≥ 16 ненулевых сигналов вертикального положения в среднем.

Точность: [3% × (показания + вертикальное положение) + 1% × вертикальное положение + 0.2div].

Для установки от 2mV/div до 200 мВ/div, + 2mV; Для повышения 200 мВ/div до 5V/div, + 50mV.

Повторяемость измерения напряжения

Средний режим приобретения

В одном и том же настроек и условий окружающей среды, приобретение, ≥ Напряжение увеличение между двумя групп в среднем 16 выше сигналов: (3% × показания + 0,05 div)

ТриггерR

Чувствительность триггера (тип триггера кромки)

Муфта

Чувствительность

Постоянный ток

Источник

60 МГц

100 МГц

200 МГц

CH1

CH2

1div от DC до 10MHz, 1.5div от 10MHz до Full

1.5div от 10 МГц до 100 МГц, 2div от 100 МГц до полного

EXT

200 мВ от постоянного тока до 100 МГц

200 мВ от постоянного тока до 100 МГц, 350 мВ от 100 МГц до 200 МГц

EXT/5

1 В от постоянного тока до 100 МГц

1V от постоянного тока в переменный 100 МГц, 1,75 V от 100 МГц до 200 МГц

Переменный ток

Ослабляет сигналы ниже 10 Гц

Отклонение ВЧ

Ослабляет сигналы при превышении 80 кГц

Если отклонить

Такое же, как и ограничение соединения постоянного тока при частоте выше 150 кГц; Ослабляет сигналы при температуре ниже 150 кГц.

Диапазон уровня триггера

Источник

Диапазон

CH1, CH2

8 делений от центра экрана

EXT

1,2 в

EXT/5

6 в

Точность уровня триггера, типичная (точность для сигналов, имеющих время подъема и падения ≥ 20 нс)

Источник

Точность

CH1, CH2

(0.2div × V/div) (в пределах 4 делений от центра экрана)

EXT

(6% настроек + 40мв)

EXT/5

(6% настроек + 200 мВ)

Установите уровень триггера до 50% (Типичный)

Для входных сигналов ≥ 50 Гц

Тип видео триггера

Источник

Диапазон

CH1, CH2

Амплитуда 2 точек пик-пик

EXT

400мв

EXT/5

2 в

Формат сигнала, частота поля и тип триггера видео

Любое поле или любая линия поддержки NTSC PAL и SECAM

Диапазон Holdoff

100ns-10s

Триггер ширины импульса

Режим

Когда <, >, =, или & ne; Триггер; Положительные или отрицательные импульсы.

Точка запуска

=: Срабатывает при падении пульса над уровнем триггера.

& Ne;: если Пульс заужен, чем указанная ширина, Точка запуска является краем падения; Или триггером, когда длительность импульса превышает время настройки ширины.

<: Срабатывает, когда длительность импульса меньше времени установки ширины.

> (Также называется триггером сверхурочной работы): Триггеры, когда пульс больше, чем Настройка ширины.

Диапазон

20NS ~ 10s

Спусковой механизм

Режим

Когда <, >, =, или & ne; Триггер; Положительные или отрицательные откосы.

Точка запуска

=: Срабатывает, когда наклон сигнала равен наклону.

& Ne;: срабатывает, когда наклон сигнала не равен настройке наклона.

<: Срабатывает, когда наклон формы волны меньше, чем настройка наклона.

>: Срабатывает, когда наклон формы волны больше, чем настройка наклона.

Диапазон

20ns-10s

Триггер сверхурочной работы

От подъема или падения; Время установки: 20-10 s

Альтернативный триггер

CH1

Внутренний триггер: edge, pulse, video или slop

CH2

Внутренний триггер: edge, pulse, video или slop

Триггер счетчик частоты

Разрешение считывания

6 бит

Точность (типичная)

30ppm (включая все отклонения частоты и 1 погрешность расчета)

Частотный диапазон

Соединение переменного тока, от минимального 4 Гц до указанной полосы пропускания

Источник

Режим «ширина импульса» или «триггер края»: все доступные источники триггера

«Счетчик частоты» всегда измеряет источник запуска, даже когда приобретение осциллографа приостановлено из-за изменения состояния операции или когда одно приобретение закончилось.

Режим пускового механизма «ширина импульса»: осциллограф вычисляет импульсы, окно которых имеет эффективную амплитуду, которая измеряет при 1 с и соответствует условиям запуска. Например, если импульсная линия PWM настроена на <режим, а ширина соответственно настроена на меньшее время, то узкий Пульс среди них-это тот, который будет рассчитан.

Режим «триггера кромки»: осциллограф вычисляет все края с достаточной амплитудой и правильной полярностью.

Режим «видео триггера»: «счетчик частоты» не работает.

Приобретение

Режим

Образец, определение пикового значения и среднее

Одиночный SEQ

Режим приобретения

Время остановки приобретения

Образец, пиковое значение обнаружения

Все коммуникации начинают одно приобретение одновременно

Среднее

Все коммуникации начинаются до N раз приобретения одновременно, и N может быть 4, 8, 16, 32, 64 или 128

Вход

Входное соединение

DC, AC или GND

Входное сопротивление, соединение постоянного тока

1MΩ2% для 20pF3 pF

Затухание зонда

1X, 10X

Поддержка коэффициентов затухания зонда

1X, 10X, 100X, 1000X

Макс. Входное напряжение

Тип перенапряжения

Макс. Напряжение

Кот I и Кот II

Тип установки: 300 вRMS(10 ×)

Кот III

150 вRMS(1 ×)

Тип установки: занимает 20 дБ/десять лет как наклон, от 100 кГц выше начинает снижаться до ≥ 3 МГц *, пиковое значение переменного тока составляет 13 В. Для форм несинусоидального сигнала пиковое значение должно быть менее 450 в. Более 300 в длительность смещения должна быть менее 100 мс. Уровень сигнала RMS (включая все компоненты постоянного тока, удаленные соединением переменного тока) должен быть ограничен 300 В. Если за пределами этих значений, это может повредить устройство.

Измерение

Курсоры

Разница между курсорами напряжения V; Разница между курсорами времени T; 1/T рассчитывается по Гц.

Автоматический (32)

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH frfffrlrlrfrlff

Общий

Дисплей

Тип

7 ”TFT, 64K истинный цвет LCD

Разрешение

800x480 точек

Контрастность

16 передач с индикатором хода, чтобы показать регулировку

Выход компенсатора зонда

Выходное напряжение (типичное)

Около 5Vpp вход ≥ 1 м Ω нагрузка

Частота (типичная)

1 кГц

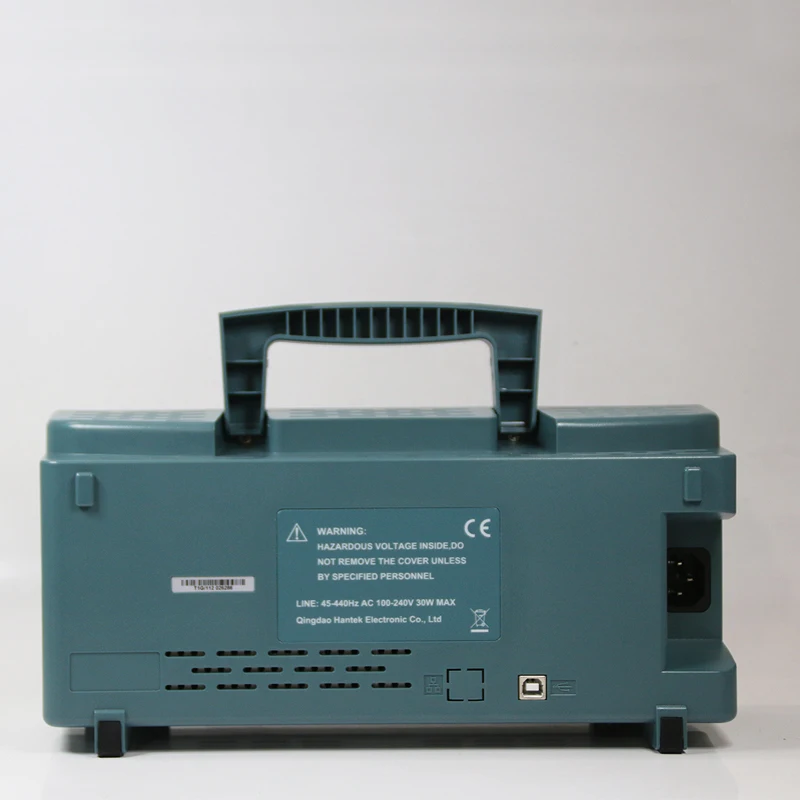

Источник питания

Напряжение

100-120VACRMS(10%),45 Гц до 440 Гц, CAT

120-240VACRMS(10%),45 Гц до 66 Гц, CAT

Мощность

<30 Вт

Предохранитель

2A, рейтинг, 250V

Окружающая среда

Температура

Работа: от 32 до 122 (от 0 до 50)

Не работает: от-40 до 159,8 (от-40 до + 71)

Тип охлаждения

Конвекция

Влажность

+ 104 или ниже (+ 40 или ниже) : ≤ 90% относительной влажности

+ 106 до 122 (+ 40 до 50) : ≤ 60% относительная влажность

Высота уровня моря

Работает и не работает

3000 м (10000 футов)

Случайные вибрации

50 Гц до 500 Гц: 0,31g RMS, каждый осевой: 10 минут

Не работает

От 5 Гц до 500 Гц: 2,46 г RMS, каждый осевой: 10 минут

Механический шок

Рабочий

50 г, 11 мс, полусинусоидальная волна

Механический

Размеры

Длина

313 мм

Высота

142 мм

Толщина

108 мм

Вес

Не включая вес посылка и аксессуары

2,08 кг

Размер упаковки

Длина

395 мм

Ширина

410 мм

Высота

275 мм

Вес брутто

Включая все аксессуары

Около 3,2 кг

Спецификация логического анализатора

Пробные каналы

16 (делится на 2 группы)

Макс. Входное сопротивление

200K (C = 10p)

Диапазон входного напряжения

-60 В ~ 60 в

Логический пороговый диапазон

-8 В ~ 8 в

Макс. Частота образцов

500 МГц

Совместимый вход

TTL, CMOS, ECL

Глубина образца

512 кобразец

Курсоры

Разница между курсорами напряжения V; Разница между курсорами времени T; 1/T рассчитывается по Гц.

Измерение

Период и частота

Позиция записи

RefA

Рефб

Триггер

Кромка

D0-D15 выбрать наклон (подъем или опускание края)

Ширина импульса

D0-D15 выбрать полярность импульса (положительный или отрицательный пульс), триггер, когда (=, & ne;, >, <), триггер, ширина импульса

Тип кода

D0-D15 выбрать тип кода (H, L, X)

Продолжительность

D0-D15 выбрать время и триггер, когда (завершение данных, запуск данных и задержка данных)

Очереди

D0-D15 выбрать определенный индекс данных (0-3) и тип кода (H, L, X)

Повторите

D0-D15 выбрать тип кода (H, L, X) и повторять

6. Программное обеспечение

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.
