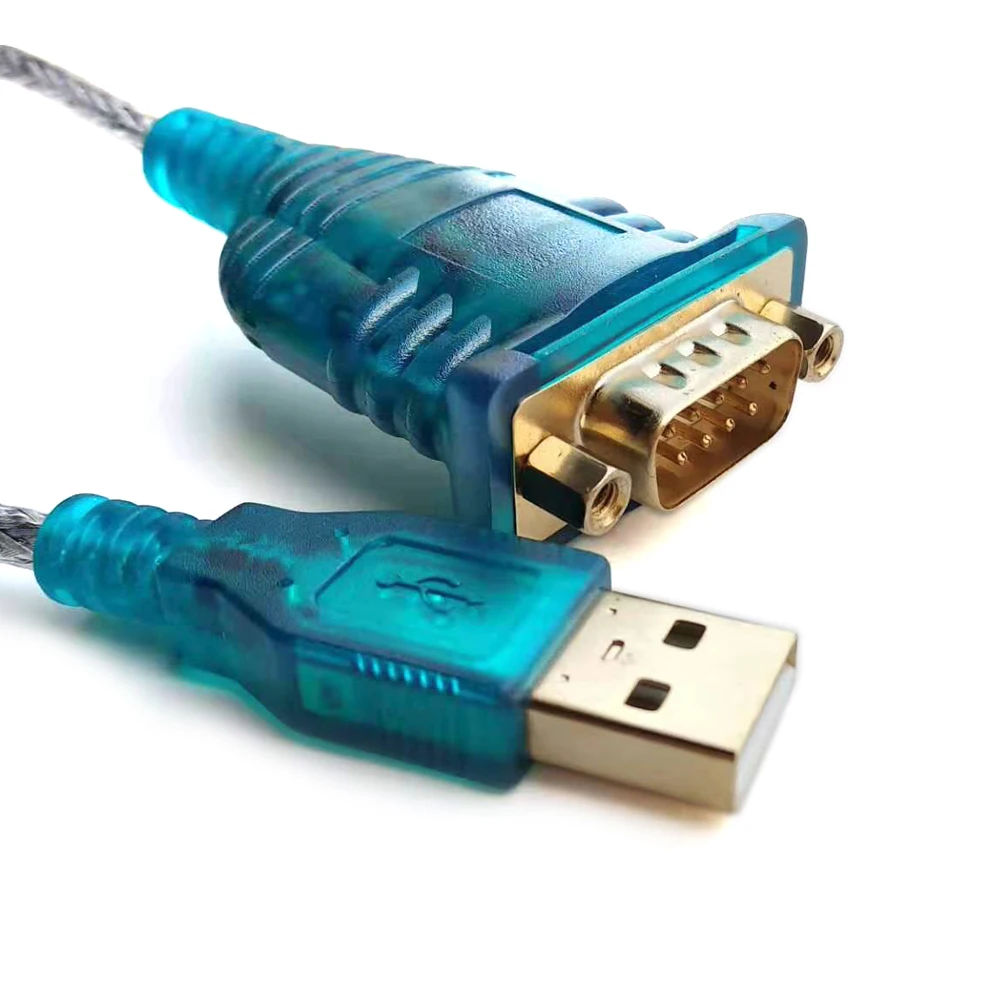

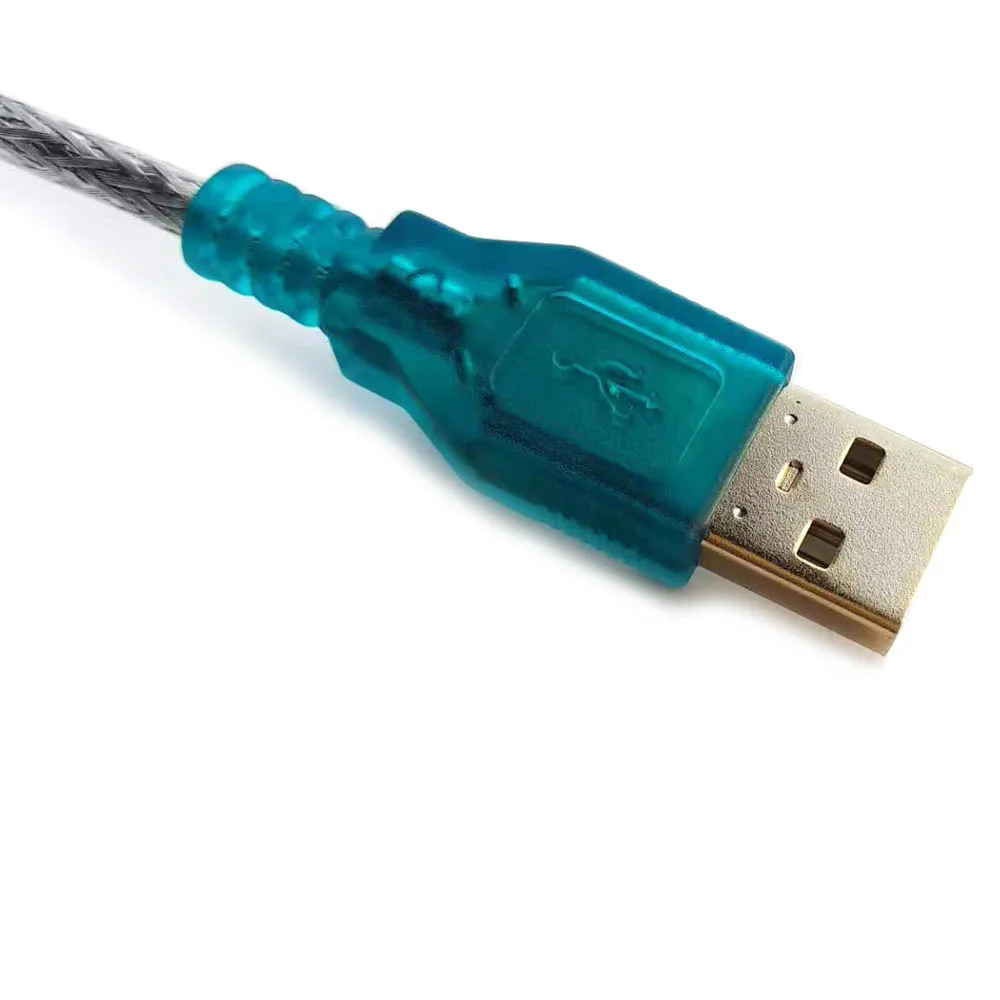

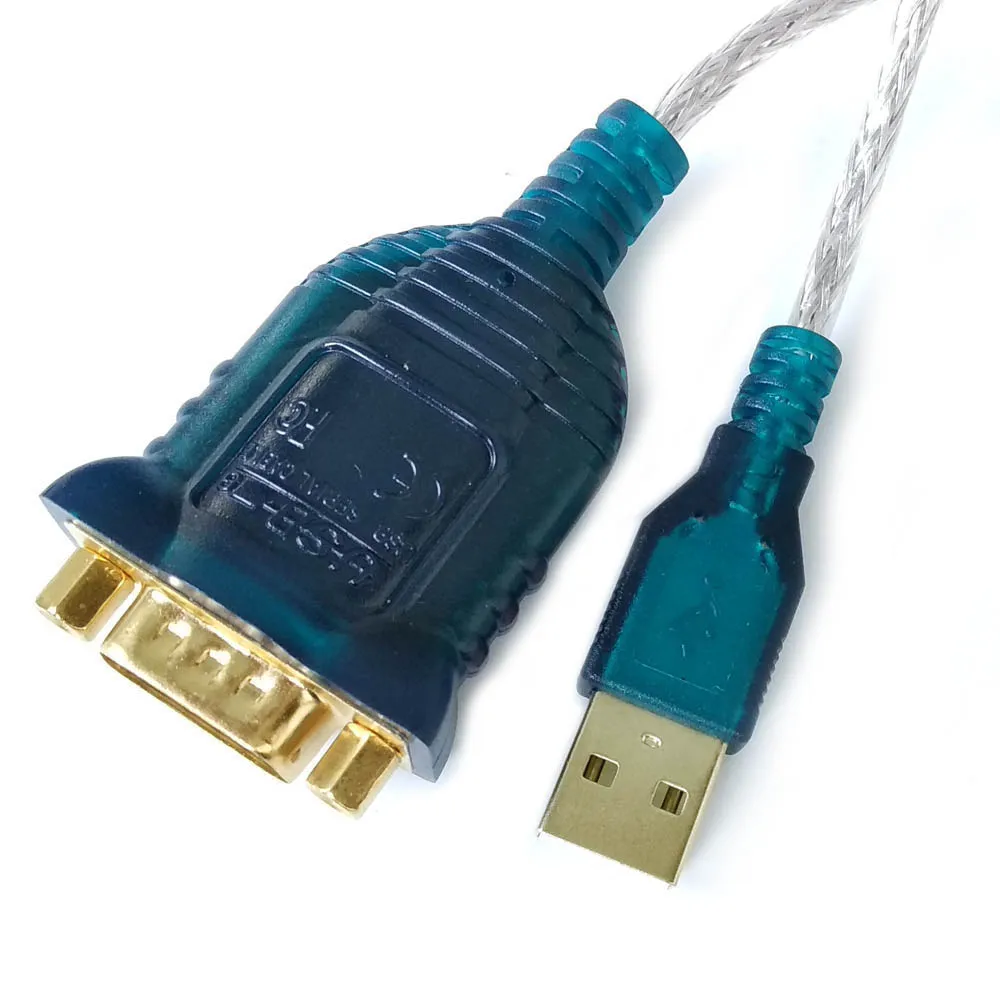

Кабель-адаптер Chipi X10 US232R 10 с поддержкой Android Mac FTDI FT232 USB RS232 DB9

Этот конвертер USB RS232 предназначен для добавления стандартного COM порта ПК на ваш ноутбук, мобильный телефон, панель ПК, мини-PAD, портативный ПК, etd, так как все они не имеют DB9 COM порт сейчас. Это делает порт USB работать действовать ПК COM порт в вашем ноутбуке компьютера или панели ПК. Он с полным pinout как стандартный COM порт, 1-DCD, 2-RX, 3-TX, 4-DTR, 5-GND, 6-DSR,7-RTS, 8-CTS, 9-RIЭлектроника, в том числе чип FT232RL, находится в стороне USB A. Разъем DB9 формован, он является упрощенным и стабильным для грубых подключений и испытаний.Драйверы поддерживают Win 8, Win 8,1, Windows XP, Apple Mac, Linux, Android.

Поддержка полной скорости USB 2,0

Поддержка стандартных PC COM портов сигналов

USB RS232 виртуальный com порт adatper кабель

Автономное питание, не требуется дополнительная мощность.

Usb-кабель-адаптер RS232, совместим сChipi-X10 иUS232R-10

Совместимость с драйверами FTDI VCP и драйверами D2XX

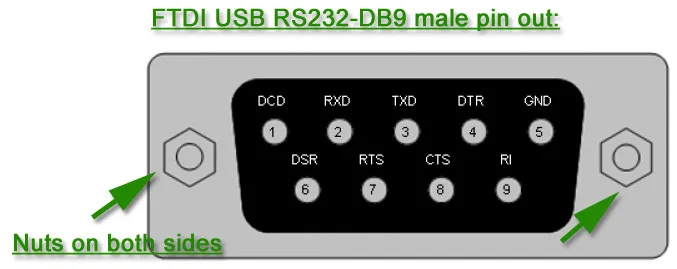

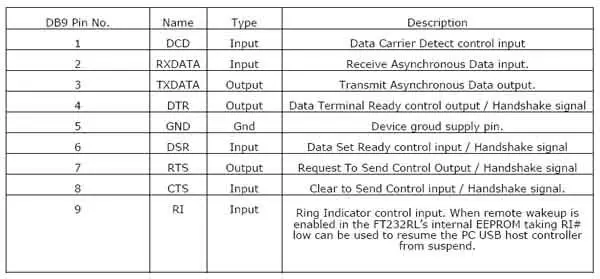

1 DCD вход, 2 RxD вход, 3 TxD выход, 4 DTR выход, 5 GND заземление, 6 DSR вход, 7 RTS выход, 8 CTS вход, 9 RI вход

Чип FT232 + ZT213

Интегрированный 1024 байта EEPROM, поддержка Mprog3.5

9C* 28awg, голая медь, экранированный

PE изолятор, ПВХ оболочка, диаметр = 4,5 мм

Совместим с FTDI DS US232R

Длина 120 см

DB9 Мужская сторона с гайками с обеих сторон

Поддержка Android, поддержка Win 8, 8,1, Win 7, XP, 2000, Linix, Mac OS

Поддержка мобильных ПК, мобильный телефон, панель ПК, планшетный ПК, портативный ПК и т. Д.

Поддержка EEPROM, поддержка идентификации поставщика повторной записи, поддержка Mprog3.5

Поддержка FTDI VCP драйвера и D2XX привода

Все материалы сертифицированы RoHS, REACH

Примечание для покупателя:

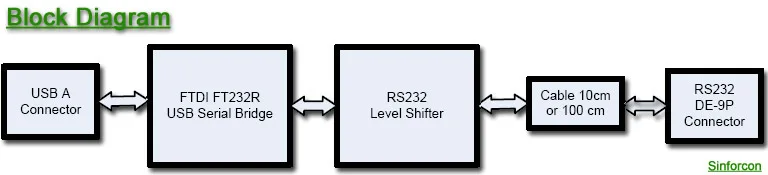

Этот кабель представляет собой кабель RS232(PC COM порт) с чипом сдвига уровня (ZT213), а не UART TTL

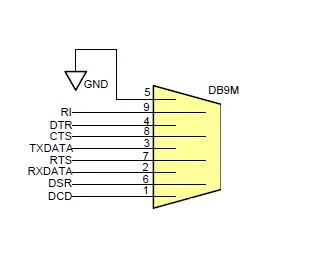

1-DCD,2-RXD,3-TXD,4-DTR,5-GND,6-DSR,7-RTS,8-CTS,9-RI

Это стандартная пинут, мы можем сделать ваш пинут, но нужно ваше сообщение

Это для кабеля 1.2mtr, кабели 0.15mtr доступны в этом магазине.

Стандартная доставка-DHL, air express. FEDEX/UPS/CP/EMS/HK mail работоспособны

Стандартная посылка-пустая полиэтиленовая сумка на молнии.

Если вам нужно работать с планшетом Android или панельным ПК, пожалуйста, загрузите APK с наших веб-сайтов:

FT232R-это новейшее устройство, которое будет добавлено в диапазон FTDI устройств USB UART interface integram Circuit. FT232R-это интерфейс USB для последовательного UART с дополнительным выходом генератора часов и новым FTDIChip-ID? Функция ключа безопасности. Кроме того, доступны асинхронные и синхронные режимы интерфейса битного взрыва. USB для последовательных конструкций с использованием FT232R были дополнительно упрощены путем полной интеграции внешнего EEPROM, часов и usb-резисторов на устройство.

FT232R добавляет две новые функции по сравнению со своими предыдущими, эффективно делая его чипом «3 в 1» для некоторых областей применения. Внутренние часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сгорел в устройство во время производства и читается через USB, таким образом формируя основу ключа безопасности, который может быть использован для защиты клиентского программного обеспечения от копирования.

Один чип USB для асинхронного последовательного интерфейса передачи данных.

Весь Протокол USB обрабатывается на чипе-не требуется Программирование прошивки по USB.

Интерфейс UART поддерживает 7 или 8 бит данных, 1 или 2 стоп-бит и нечетный/ровный/Метка/пространство/отсутствие четности.

Полностью вспомогательное оборудование или программное обеспечение X-On / X-Off handshaking.

Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на TTL уровнях) и 300 бод до 1 мегабод (RS232).

Встроенная поддержка символов событий и условий разрыва линии.

Новый USB FTDIChip-ID? Особенности.

Новые настраиваемые CBUS I/O контакты.

Автоматическое управление буфером передачи для приложений RS485.

Передавайте и получайте светодиодный сигнал.

Новые 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала для вождения внешнего MCU или FPGA.

FIFO принимает и передает буферы для высокой пропускной способности данных.

256 байт получают буфер и 128 байт передают буфер, используя технологию сглаживания буфера, чтобы обеспечить высокую пропускную способность данных.

Регулируемое время получения буфера.

Синхронный и асинхронный интерфейс битового взрыва с режимами RD # и WR # strobes.

Новая опция режима битного взрыва CBUS.

Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода/вывода и хранения USB VID, PID, серийный номер и строки описания продукта.

Устройство поставляется предварительно запрограммировано с уникальным серийным номером USB.

Поддержка USB приостановить/продолжить.

Поддержка питания от шины, автономных и мощных USB-конфигураций.

Интегрированный 3,3 V преобразователь уровня для USB I/O.

Интегрированный преобразователь уровня на UART и CBUS для подключения к логике 5V-1,8 V.

Размер 5V/3,3 V/2,8 V/1,8 V CMOS привод вывода и TTL входного сигнала.

Высокий выходной привод ввода/вывода.

Встроенные usb-резисторы.

Интегральная схема включения питания.

Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор.

Полностью интегрированная фильтрация поставок AVCC-нет отдельных контактов AVCC и не требуется фильтр внешней R-C.

Опция инверсии сигнала UART.

Режим оптовой передачи USB.

3,3 V до 5,25 V одной поставки Управление.

Низкая рабочая мощность и usb-приостанавливающий ток.

Низкое потребление полосы пропускания USB.

Совместимый контроллер хоста UHCI / OHCI / EHCI.

Совместимость с полной скоростью USB 2,0.

-40 °C до 85 °C расширенный диапазон рабочих температур.

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

Windows 8,1

Windows 8,1 x64

Windows 8

Windows 8 x64

Windows Server2012

Windows сервер 2008 R2

Windows 7

Windows 7 x64

Windows сервер 2008

Windows сервер 2008 x64

Windows Vista

Windows Vista x64

Windows сервер 2003

Windows сервер 2003 x64

Windows XP

Windows XP x64

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Windows CE.NET (версия 4,2 и выше)

Android

Windows RT

Поддержка WinCE7.0Первоначальное функциональное тестирование, проведенное FTDI, показало, что драйверы FTDI функционируют так, как ожидалось на Windows CE 7,0

Поддержка более старых версий рабочего стола Windows

Примечание: Microsoft закончила поддержку сертификации XP и VISTA через их WHCK test program. Так как текущие сборки по-прежнему работают на XP и VISTA, но не сертифицированы Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйвера: Драйверы виртуального COM порта (VCP) и драйверы direct (D2XX). Драйвер VCP эмулирует стандартный последовательный порт ПК, так что устройство USB может быть передано в качестве стандартного устройства RS232. Драйвер D2XX обеспечивает прямой доступ к usb-устройству через интерфейс DLL.

Чтобы найти драйверы, которые вы хотите установить для устройства, выберите тип драйвера, который вы хотите использовать (VCPИлиD2XX) И затем найдите соответствующие операционные системы. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждой посылка драйвера.
