Регулируемый выходной ток высокой яркости, постоянный ток 3-6 в, 28-1500 мА

Страна: UA Color: 4PCS Доставка:  Saver Shipping 19.02.2023

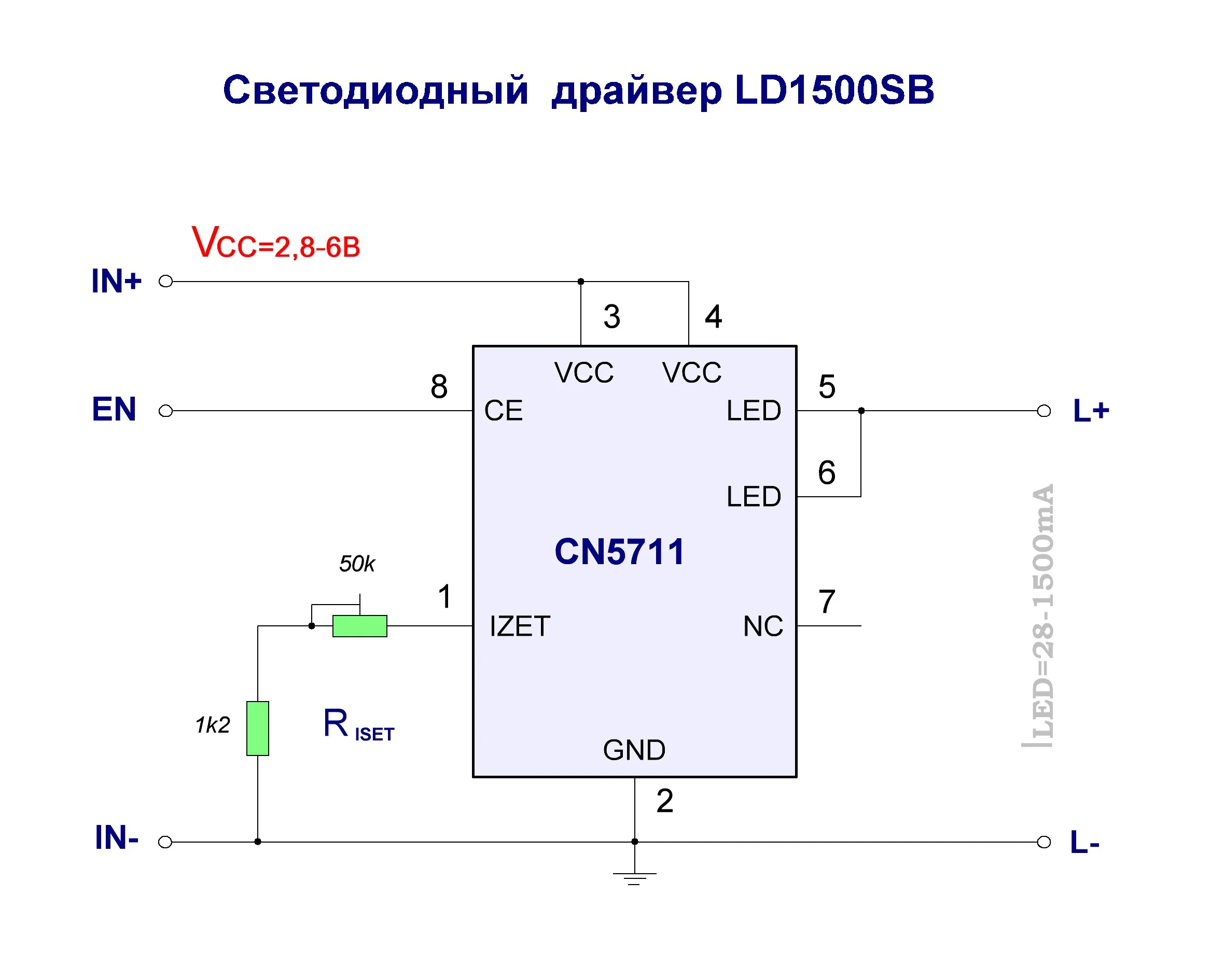

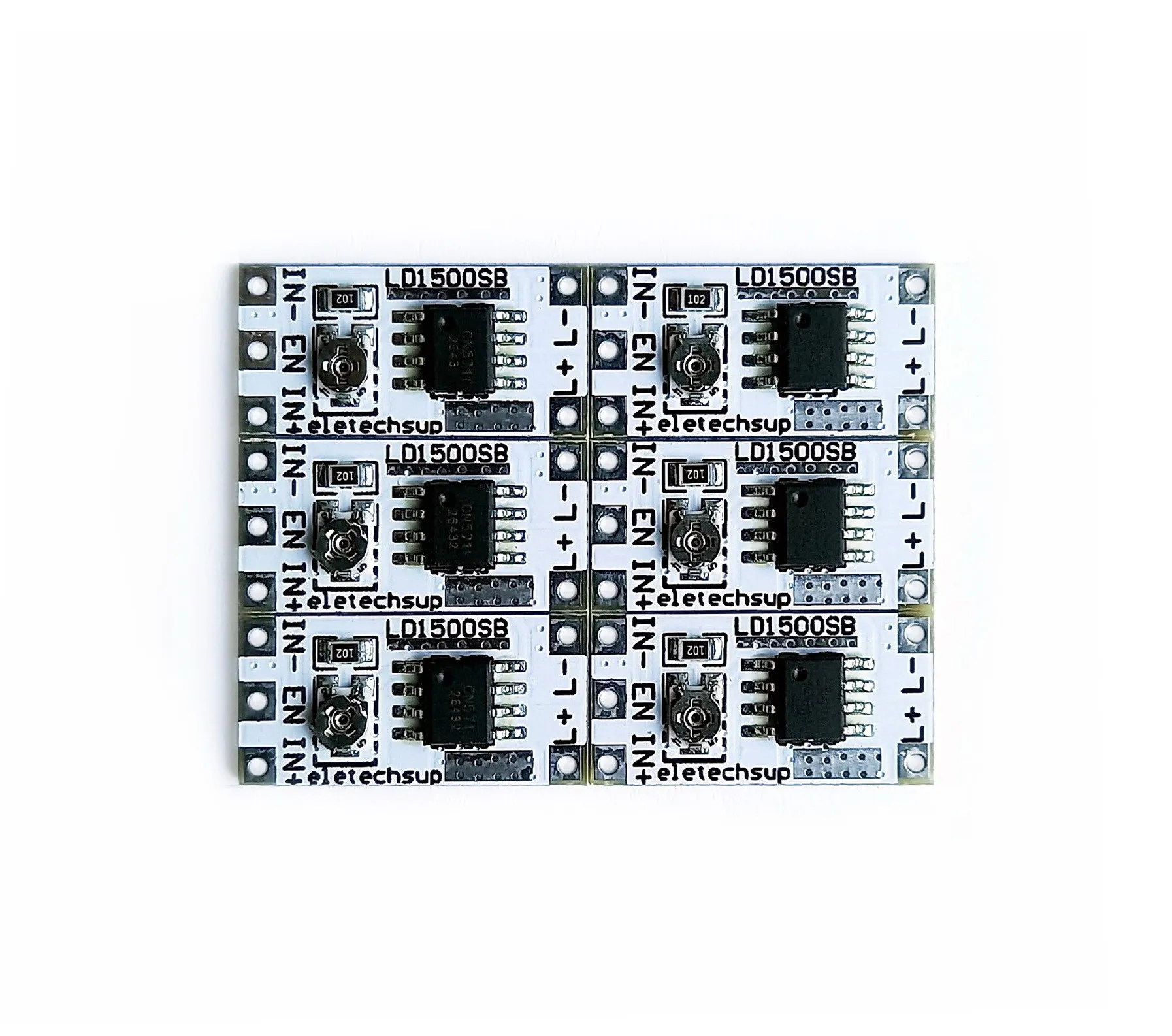

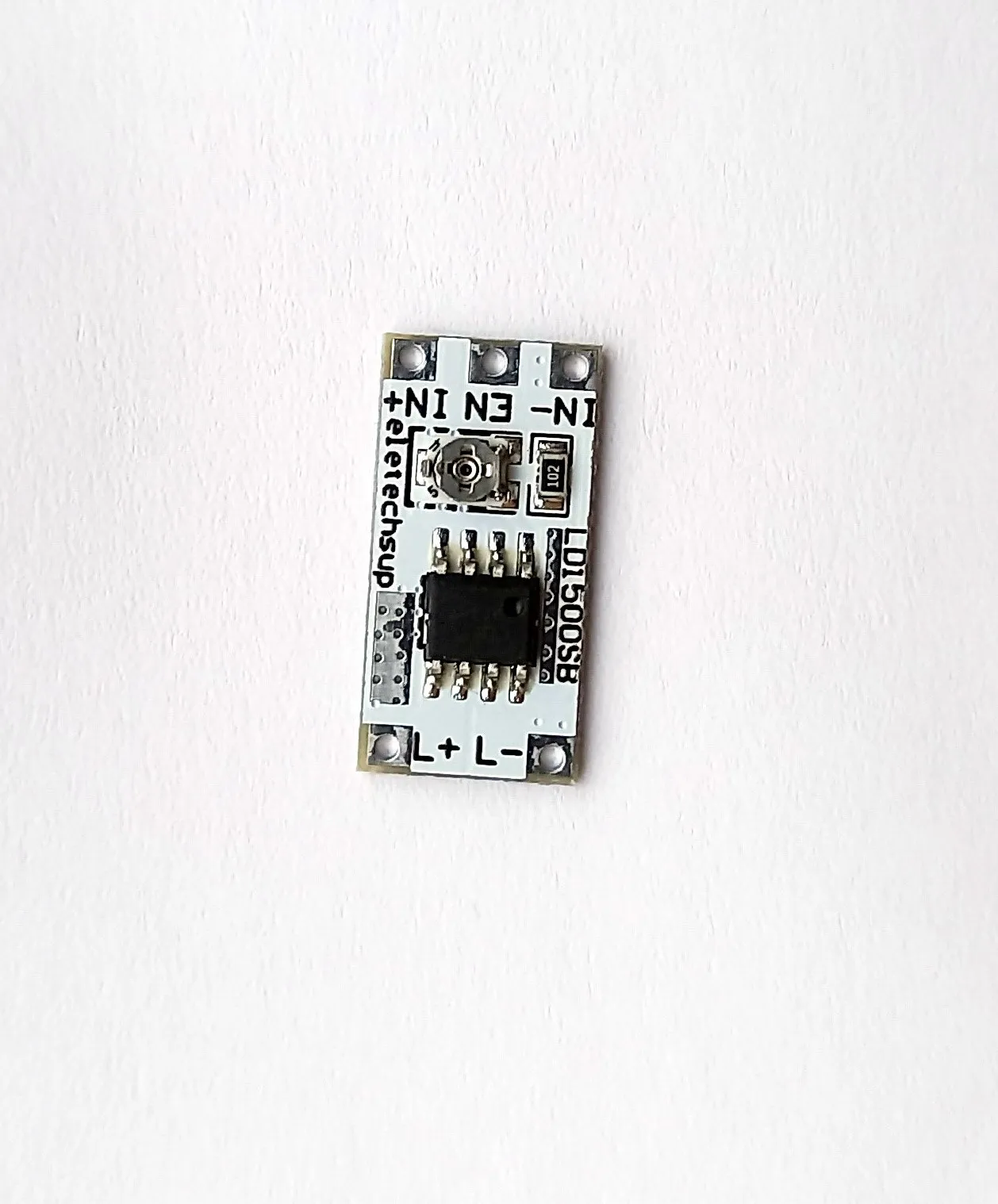

Светодиодный драйвер LD1500SB (CN5711) DC 2,8 - 6 В Описание: LD1500SB представляет собой интегральную схему регулирования тока, работающую при входном напряжении от 2,8 В до 6 В, постоянный выходной ток может быть установлен до 1,5 А с помощью внешнего резистора. Идеально подходит для драйвера 3В/3,3В/3,7В/5В/6В LED. Может управлять 1-16 светодиодами 2,8-6 В (максимальный ток не превышает 1,5 А) Особенности LD1500SB: - Функция включения/выключения микросхемы - потребление тока в пределах 1 мкА. - Блок защиты от перегрузки по току, если ток LED приближается к 1,9 А. - Функция регулировки температуры. Когда температура CN5711 достигает примерно 135°C, внутренний блок регулирования температуры уменьшает ток светодиода - Функция позволяет максимально использовать мощность чипа, не беспокоясь о перегреве и повреждении чипа или внешних компонентов.

Страна: UA Color: 4PCS Доставка:  Saver Shipping 19.02.2023

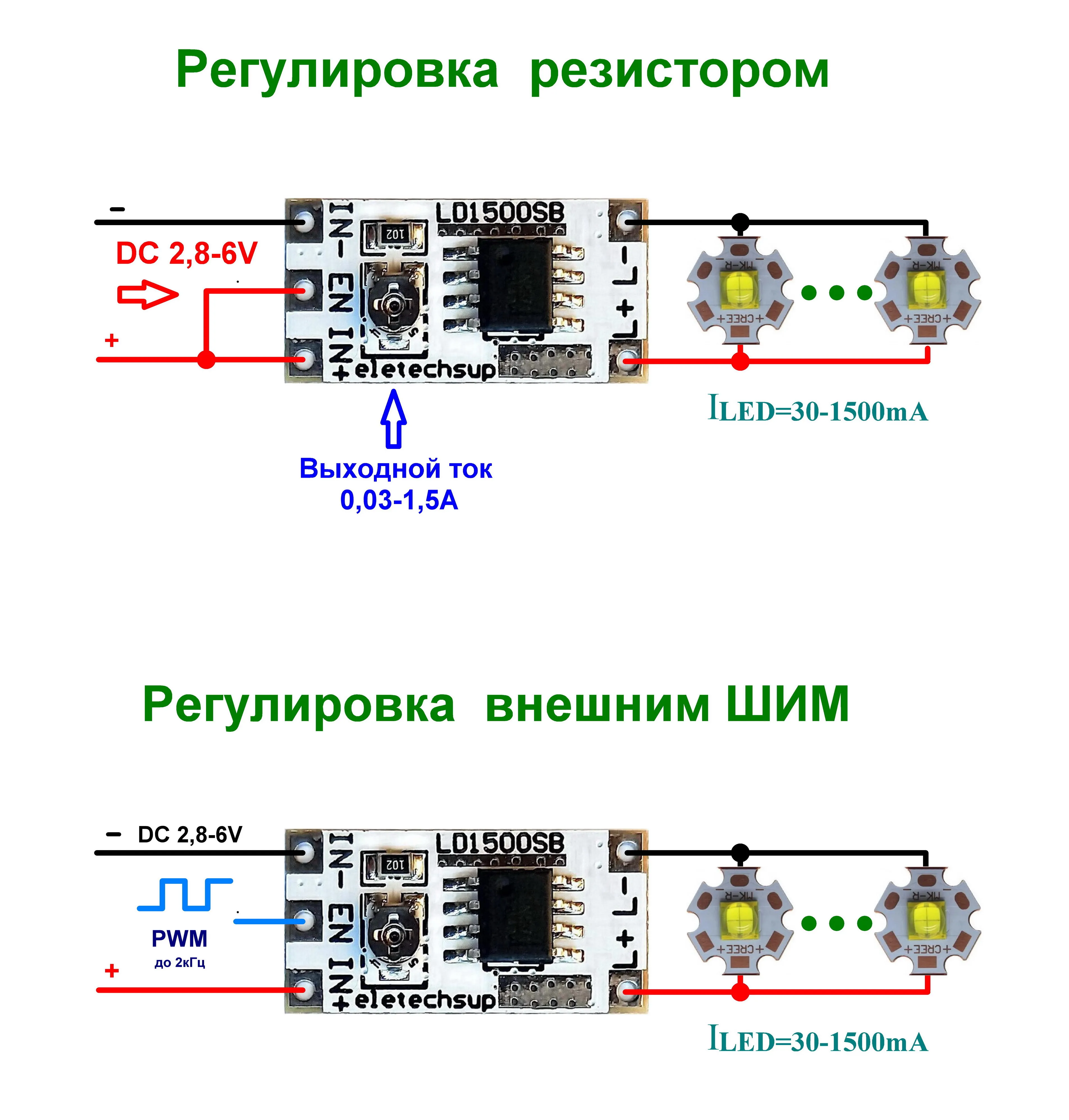

Для обеспечения стабильности и температурных характеристик рекомендуется использовать металлопленочные резисторы с допуском 1%. Подложка микросхемы для отвода тепла соединена с земляным контактом микросхемы (до 0,5А практически не греется). Для регулировки установленным резистором - замкнуть вход CE на +U1 питания. Выключение платы - вход CE на -U1 питания. Для регулировки внешним ШИМ - установить резистор в 0 ом, на вход CE подать ШИМ с генератора или микроконтроллера (максимальная частота 2 кГц). Чип CN5711 может управлять более чем одним светодиодом параллельно.Чтобы обеспечить равномерное распределение тока между светодиодами,рекомендуется последовательно с каждым светодиодом установить резистор.
