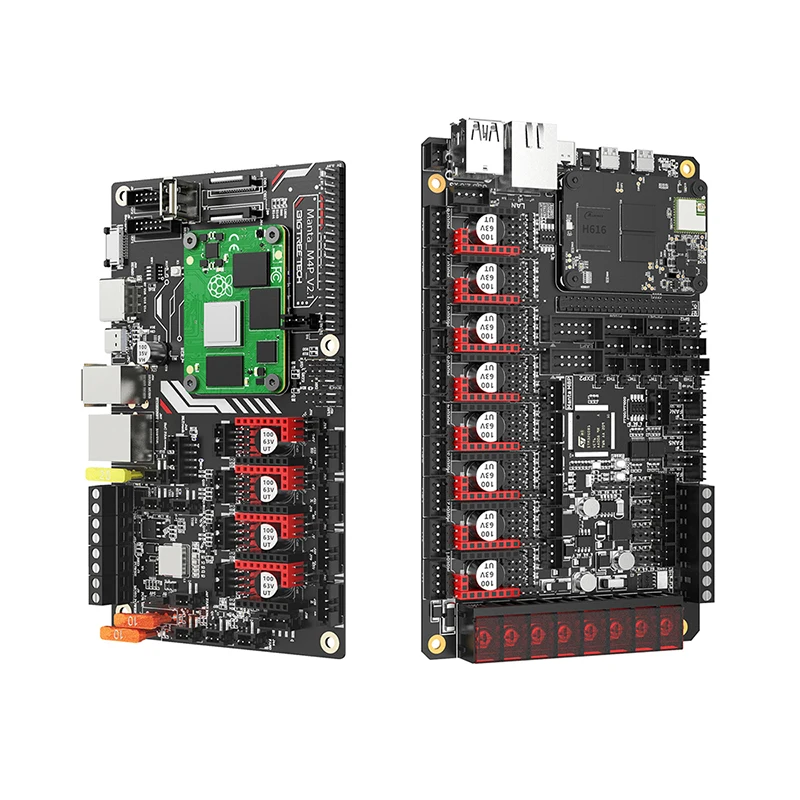

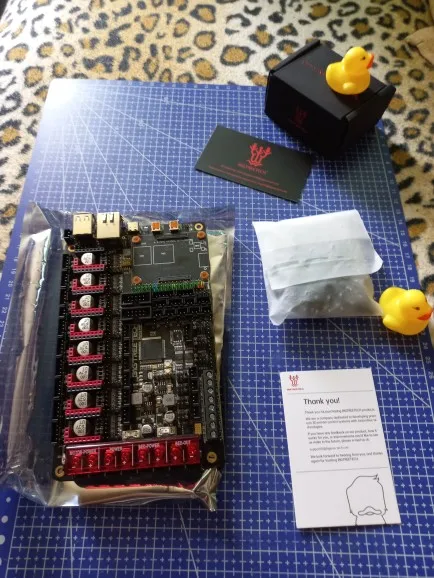

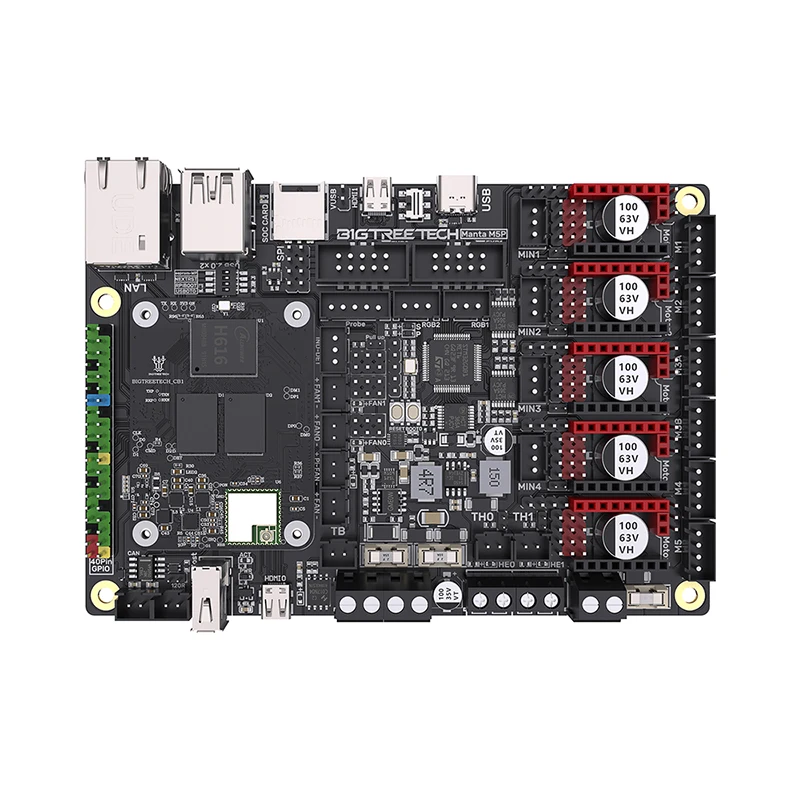

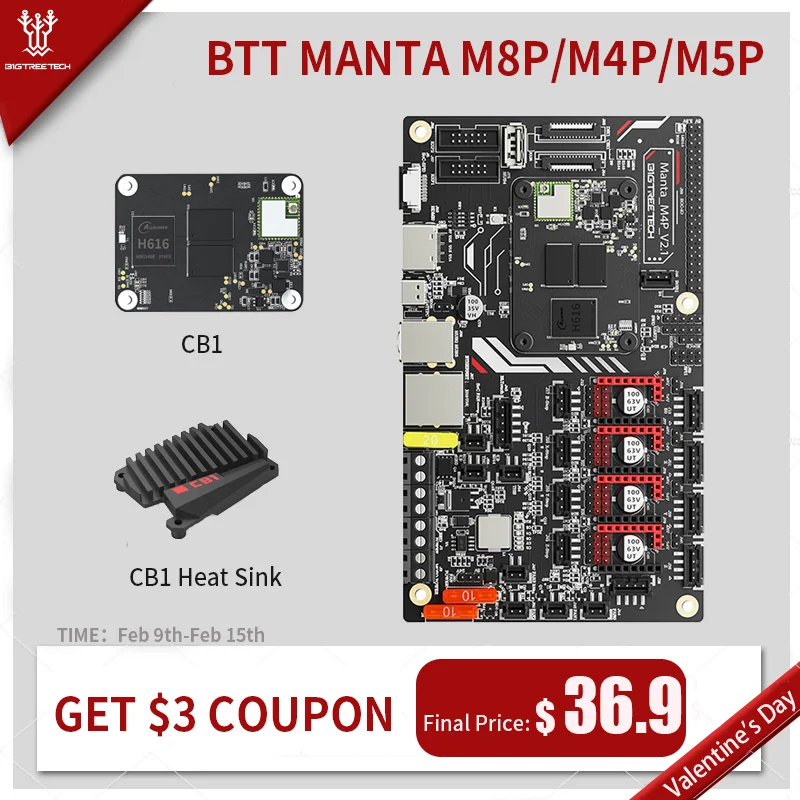

Материнская плата BIGTREETECH Manta M4P M8P M5P 32 бит с CB1 для Klipper Raspberry Pi CM4 Voron V0 Ender 3, плата управления для 3D-принтера

Примечание:

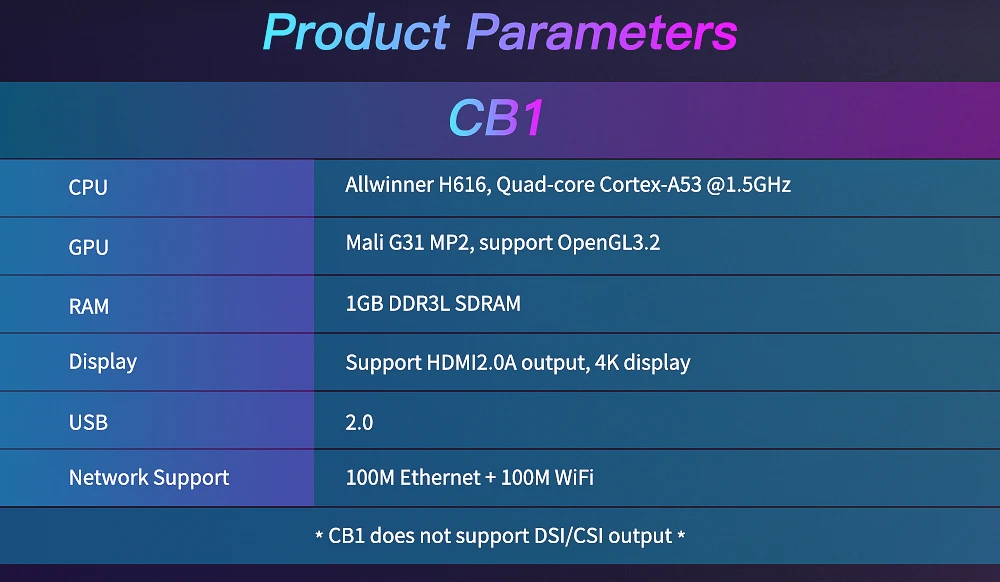

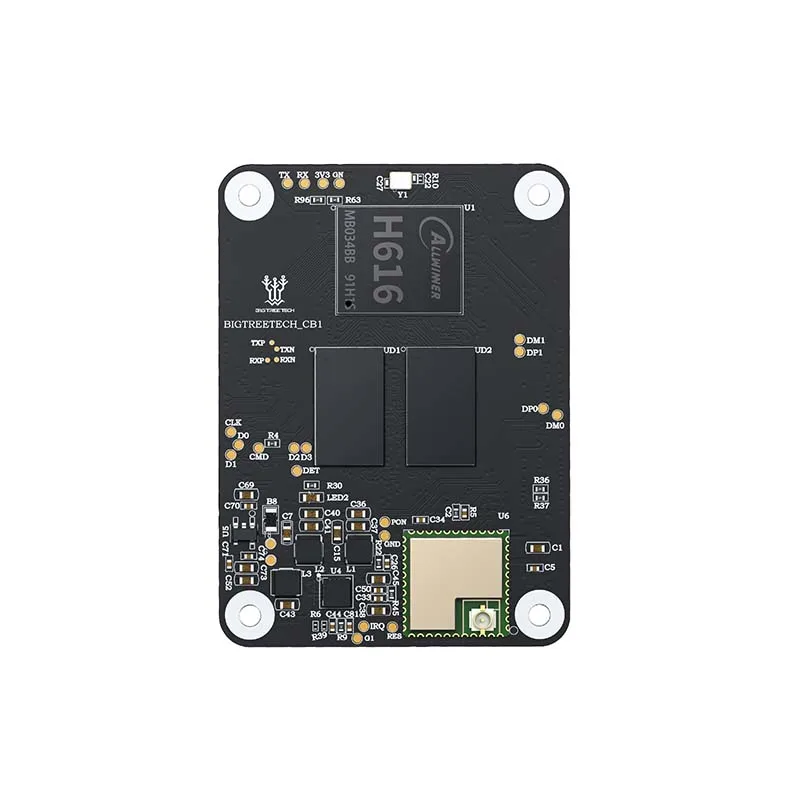

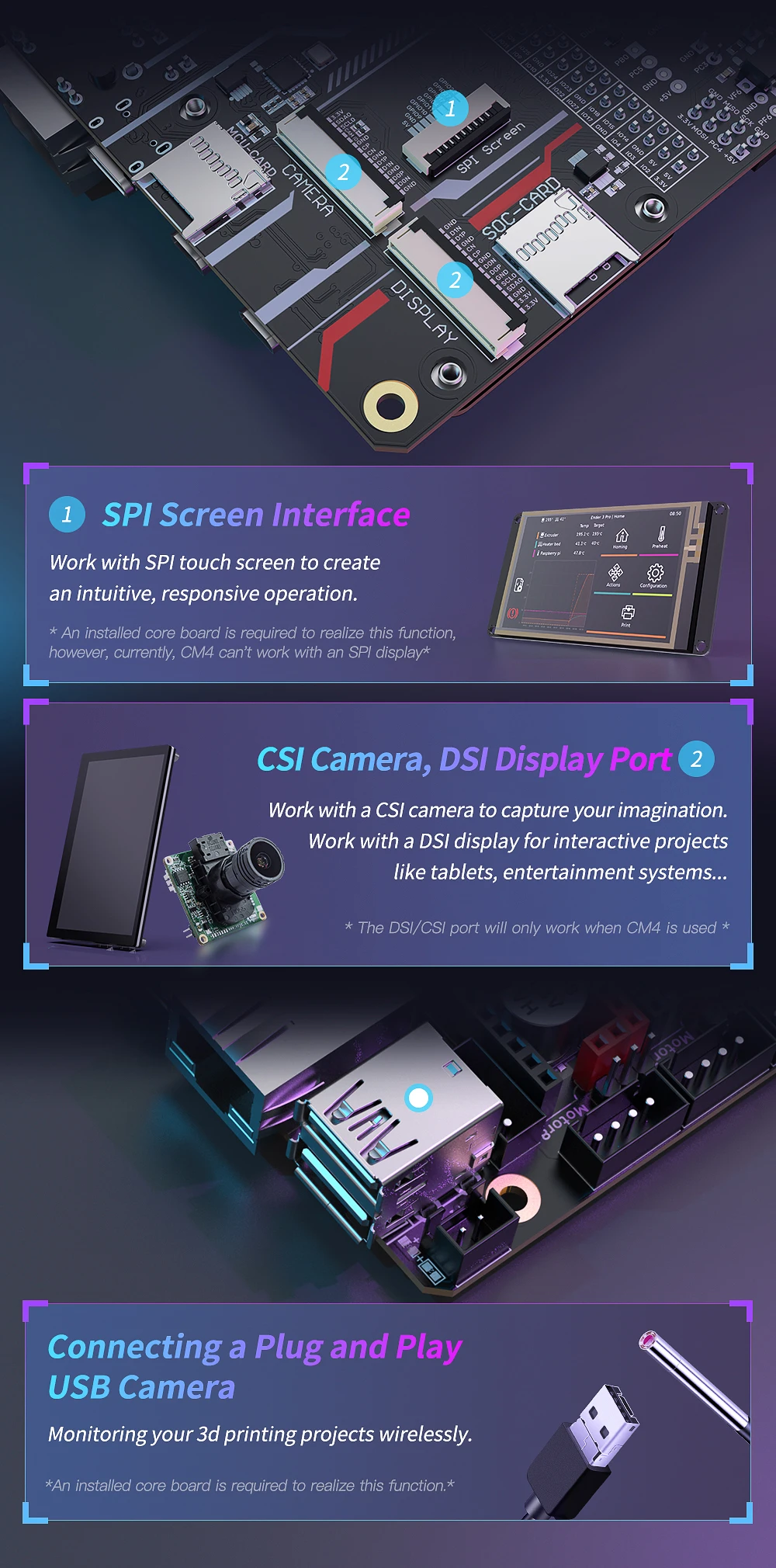

1. CB1 не может быть подключен к PI tft-экрану. Порт DSI/CSI будет работать только во время использования CM4.

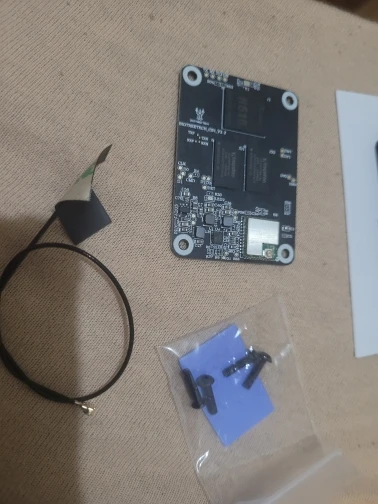

2. PI4B должен использоваться с основной платой CB1 или CM4 для запуска Klipper

3. Если вы покупаете M8P с чешского склада, вы получите M8P V1.0 (без canbus).Если вы возражаете, пожалуйста, не выбирайте Чешский склад, в противном случае мы не будем принимать возврат по этой причине

Веб-сайт GitHub:

PI4B:https://github.com/bigtreetech/PI4B-Adapter/tree/master/HardwareCB1:https://github.com/bigtreetech/CB1M4P:https://github.com/bigtreetech/Manta-M4PM8P:https://github.com/bigtreetech/Manta-M8P

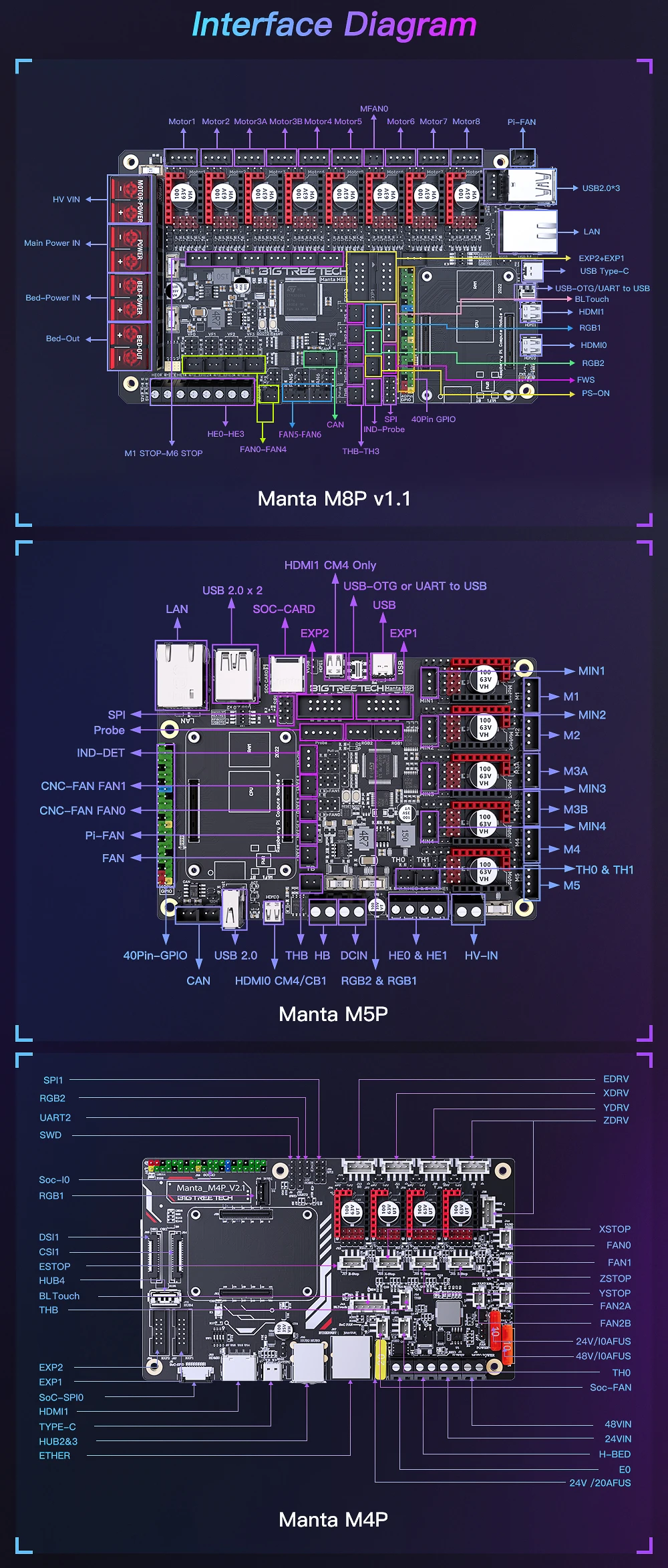

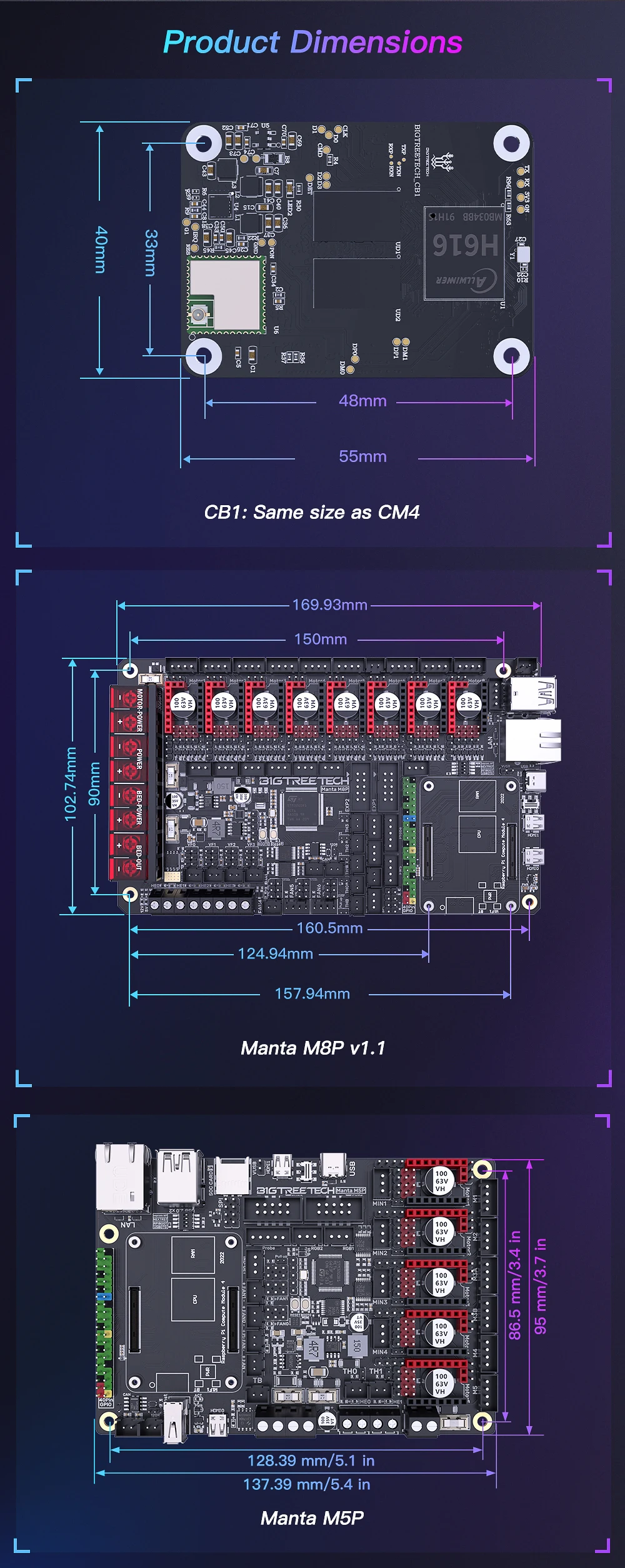

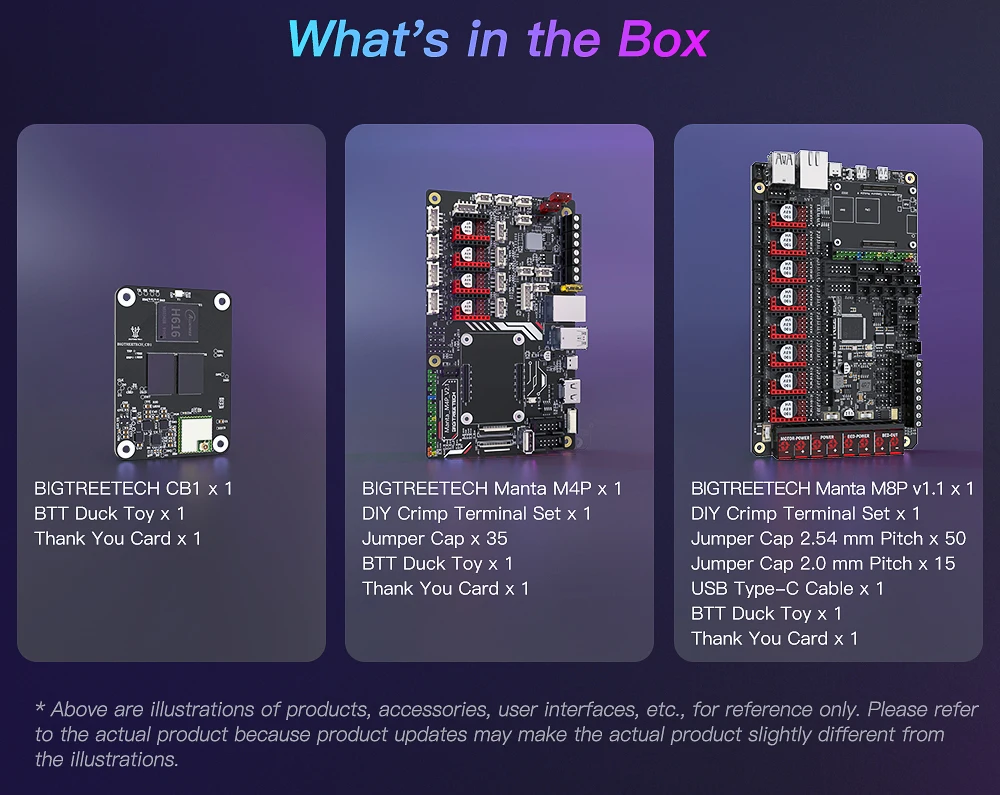

1. Краткое введение

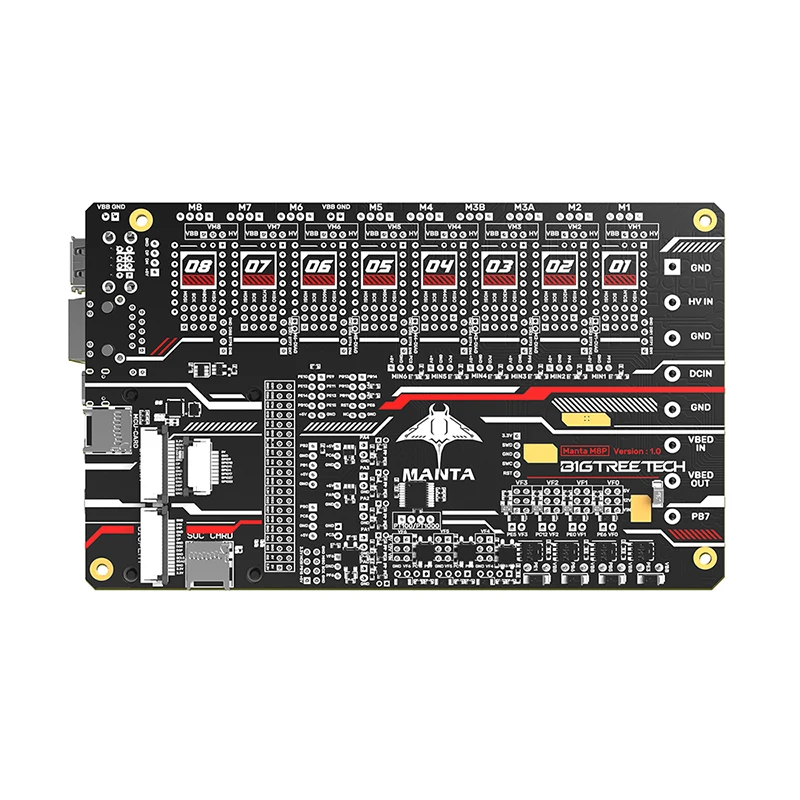

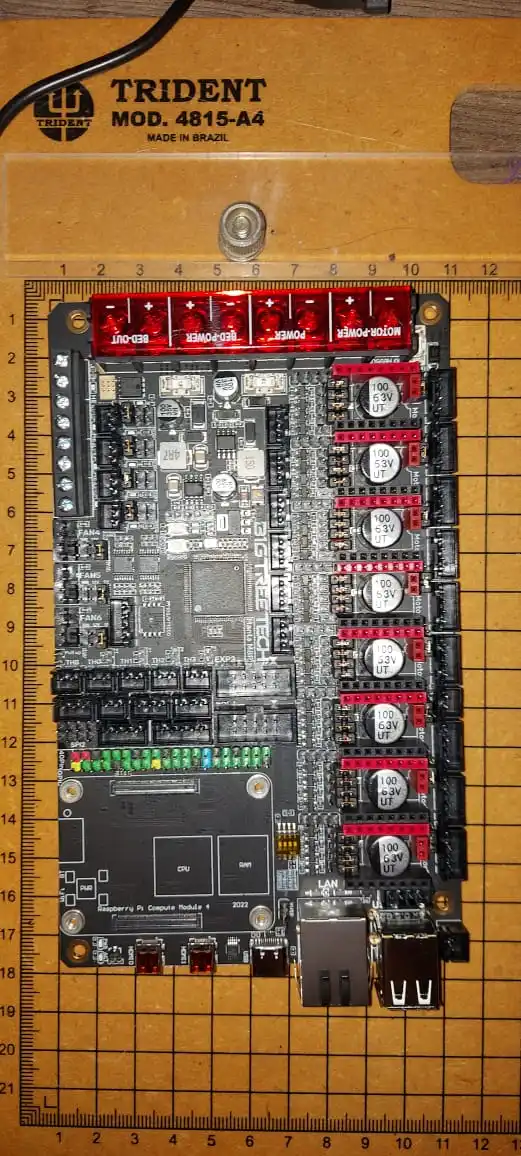

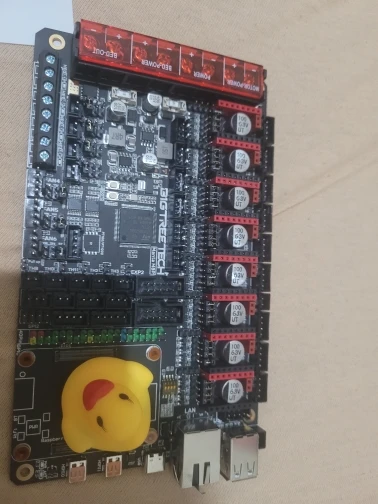

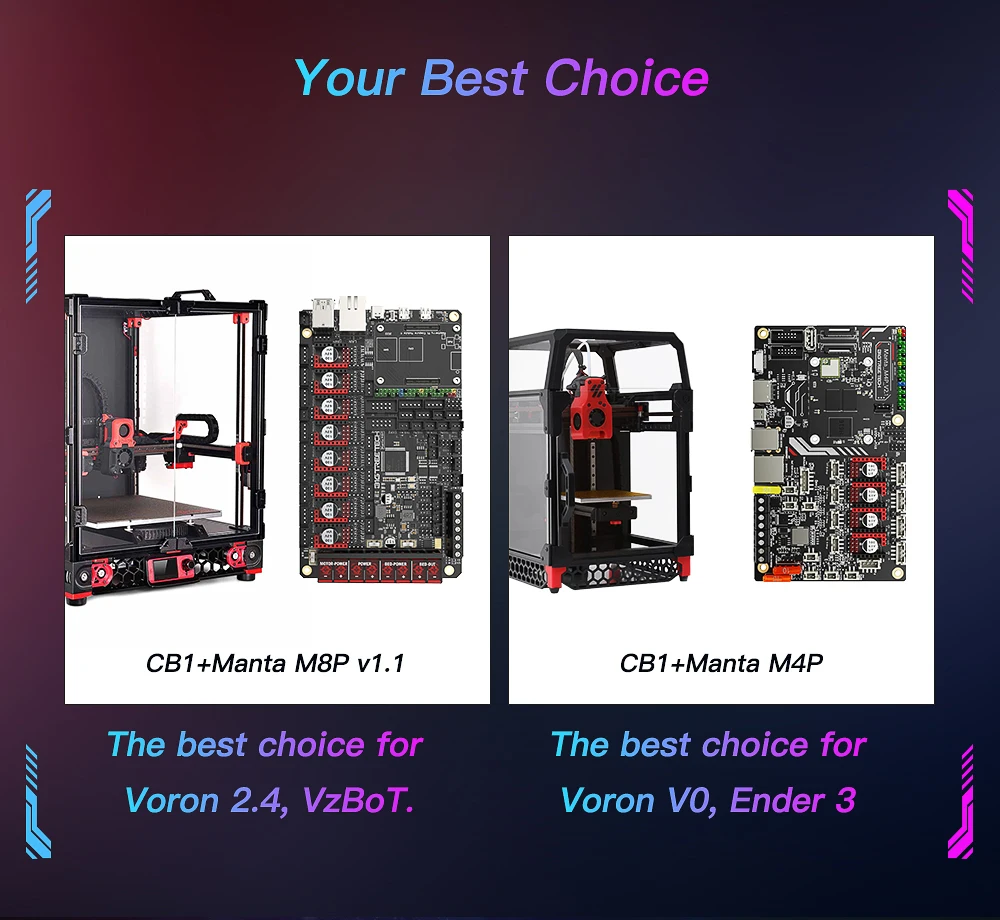

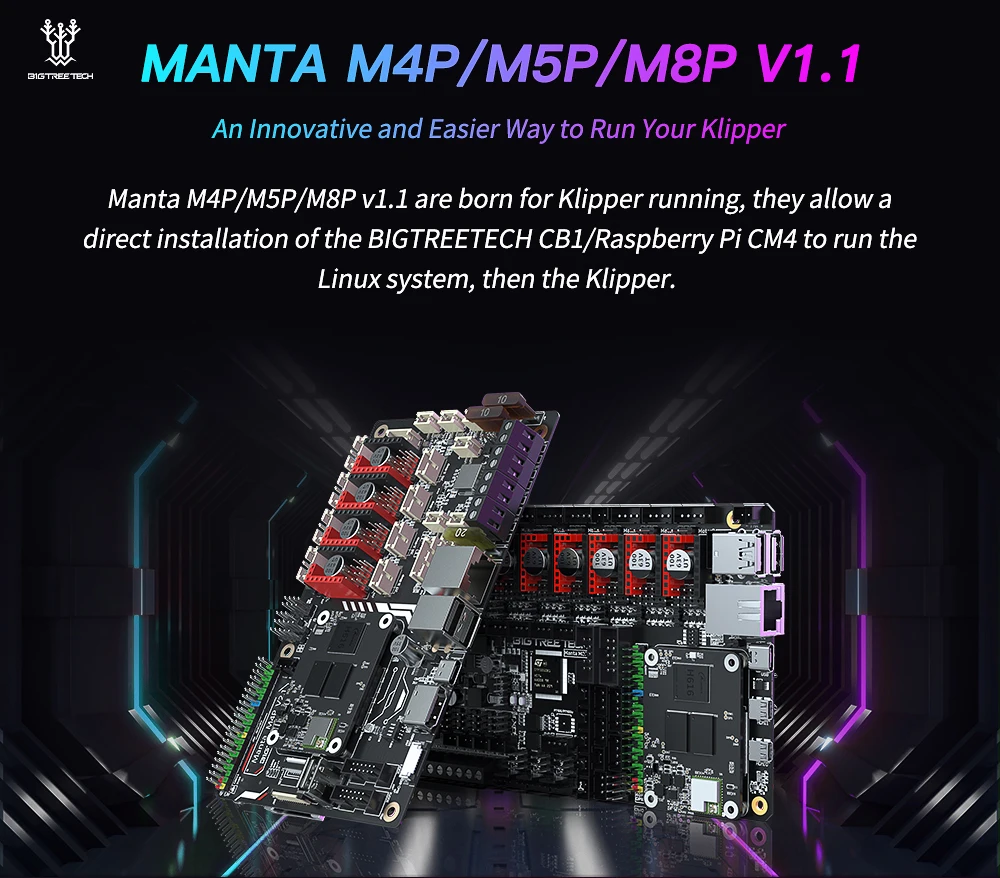

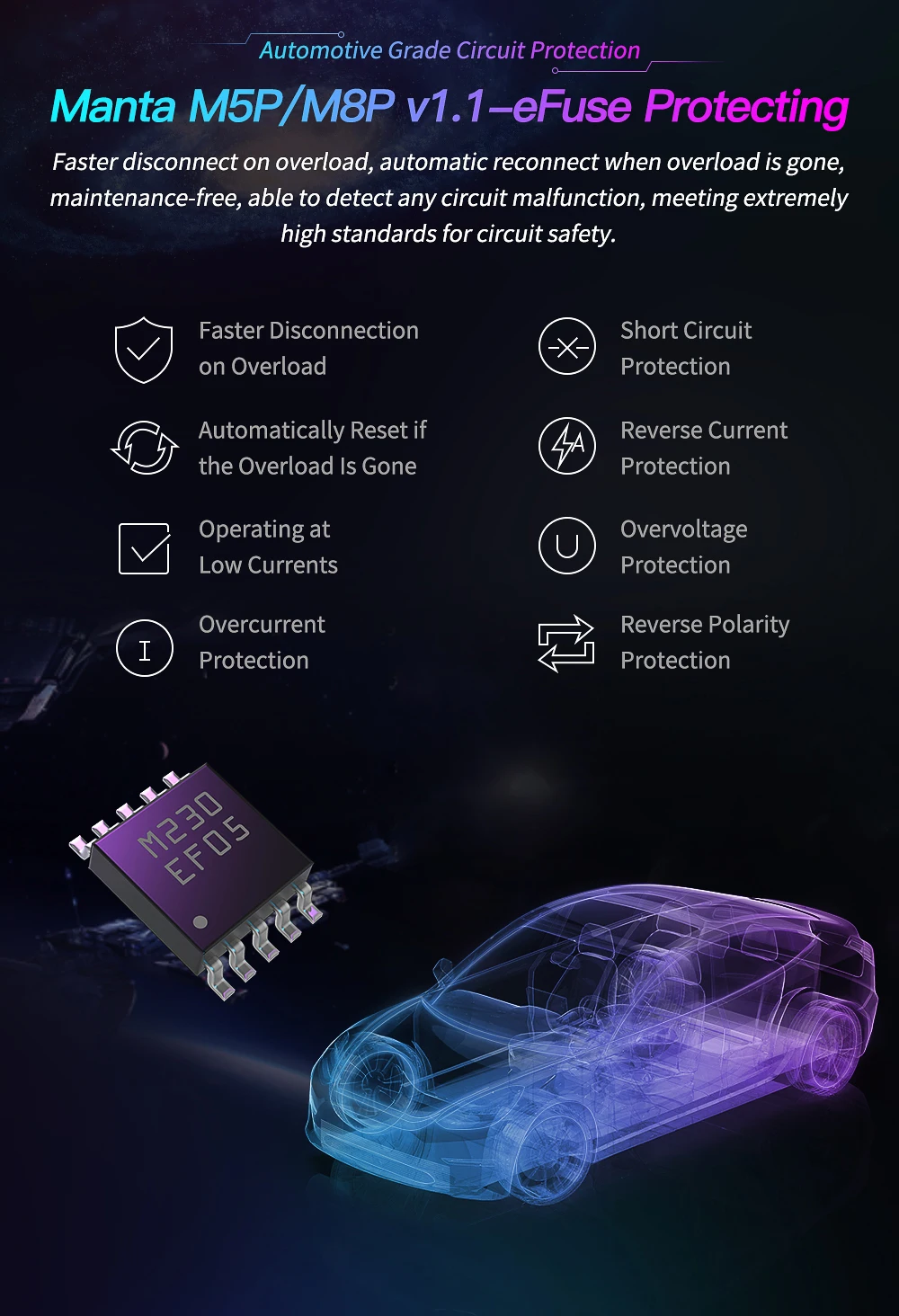

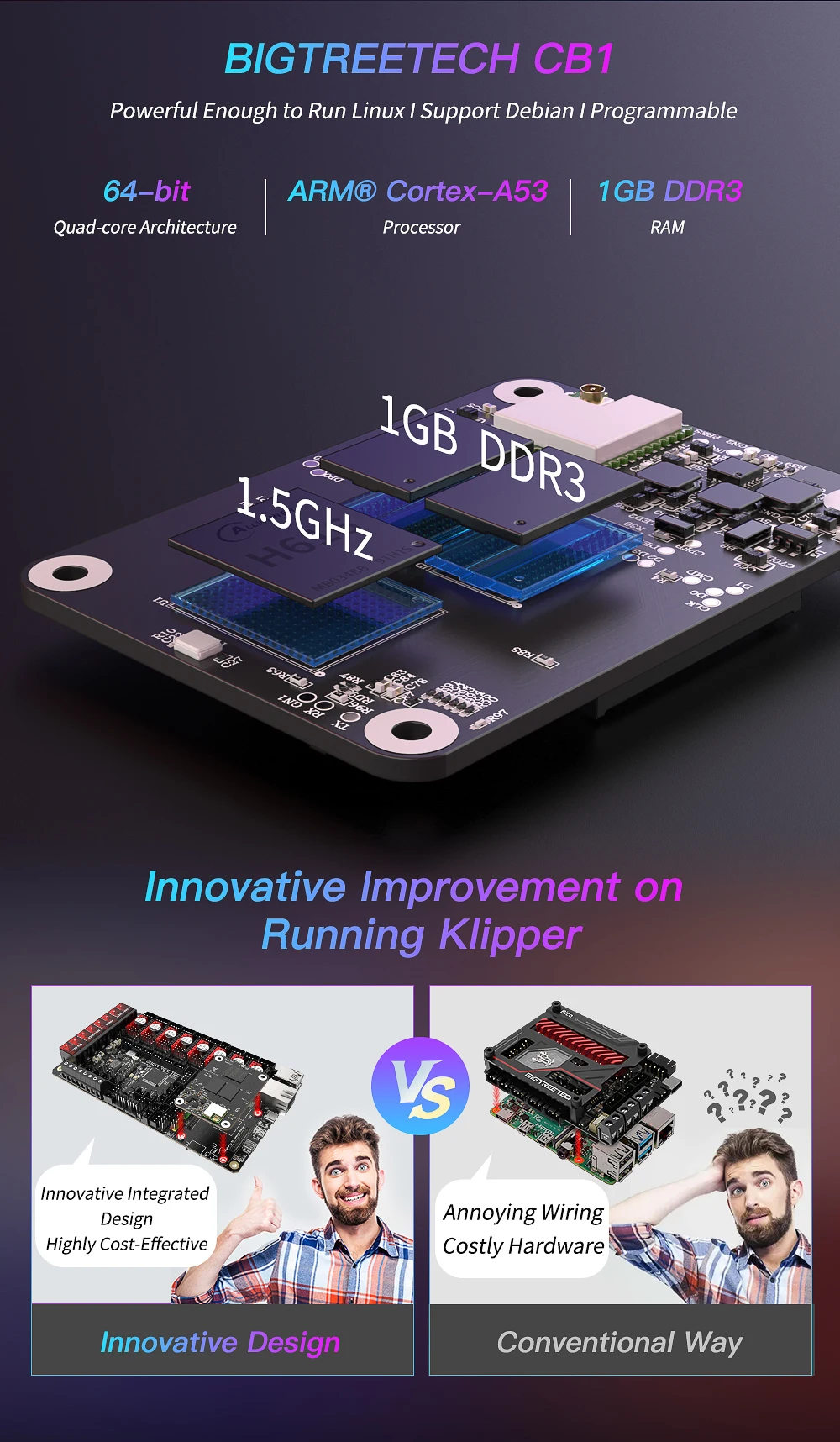

BIGTREETECHMANTA M8PПредставляет собой 32-битный материнская плата принтера Разработанный 3D печати команда из Шэньчжэнь с изображением рождественской елки Технология обратную связь о том, что вы хотите, от китайского производителя для Klipper прошивки. Вы можете просто подключиться к основной плате для запуска прошивки Klipper, что значительно упрощает соединение между материнской платой и Raspberry Pi и экономит много места. Более того, разъем BTB предназначен для установки CM4 или других решений для решения текущей дорогостоящей проблемы CM4.

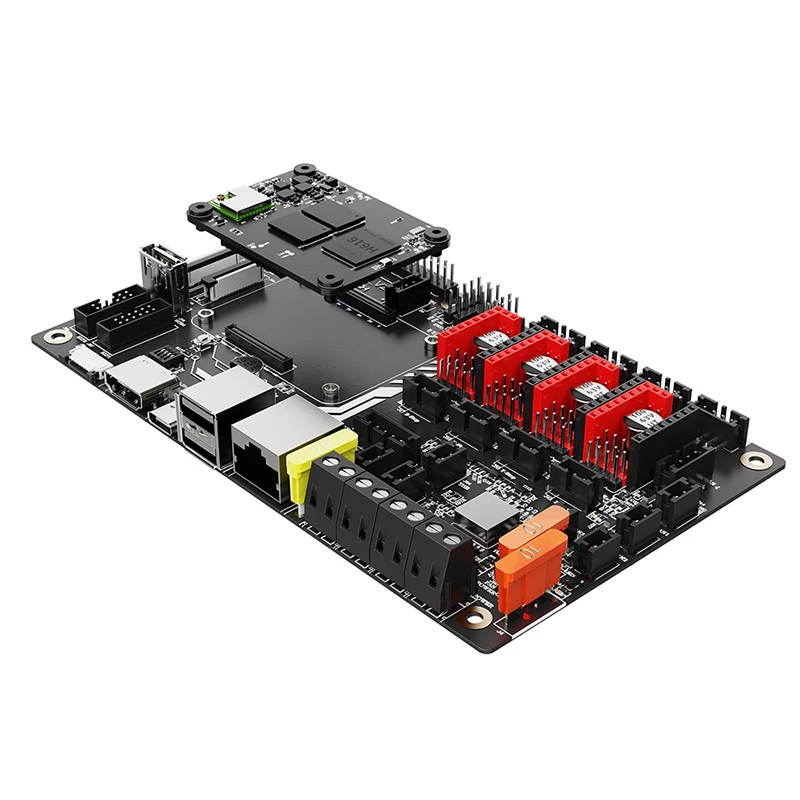

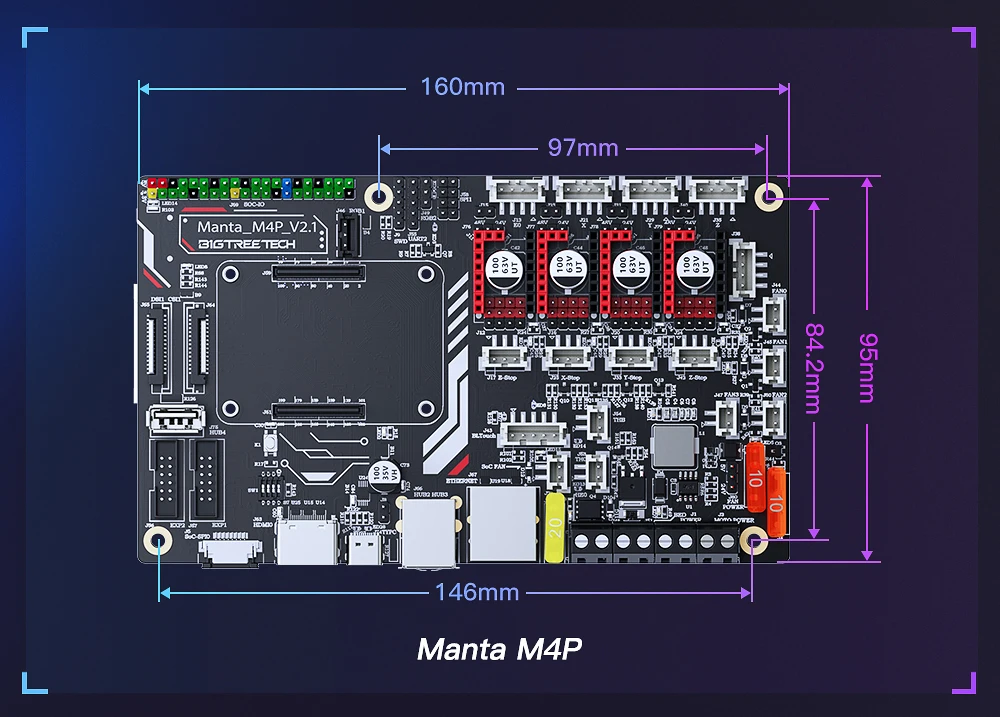

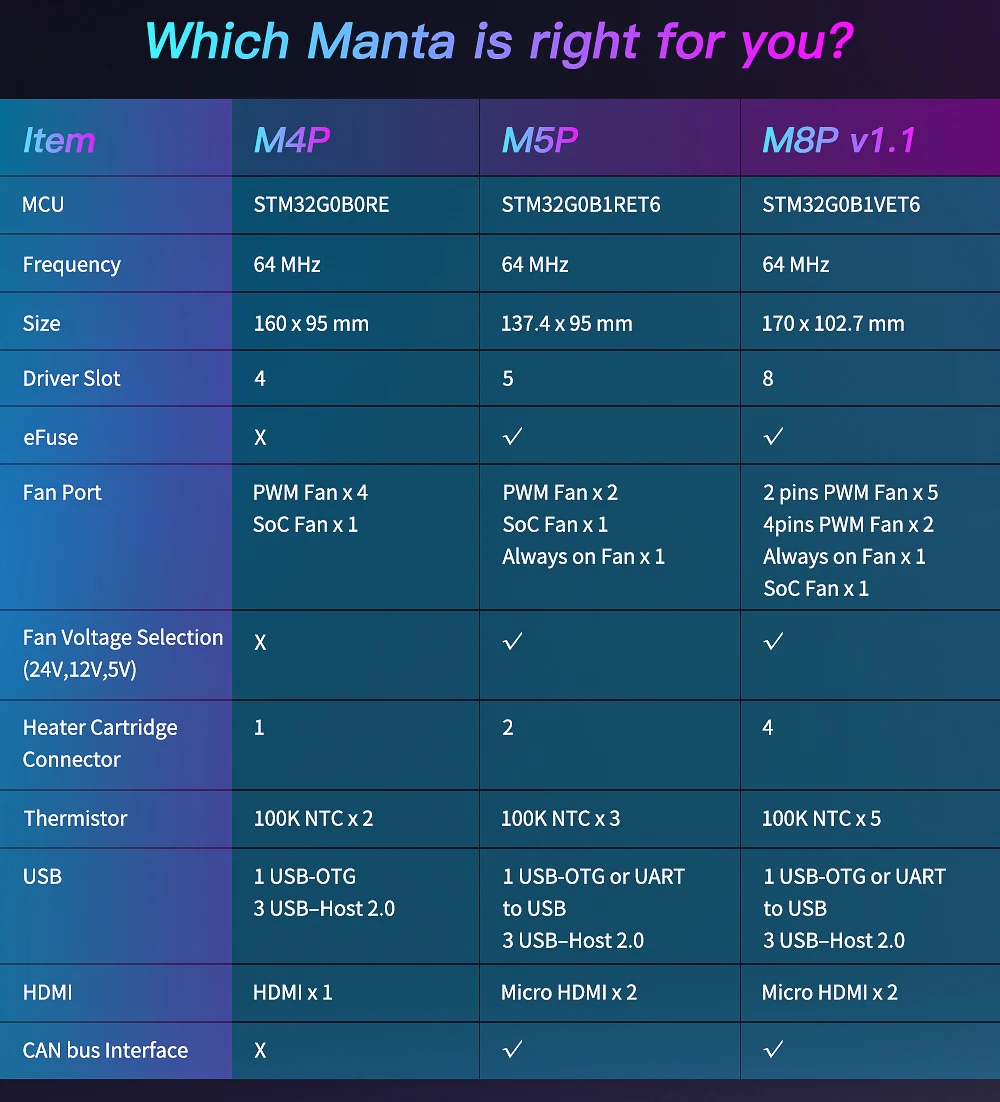

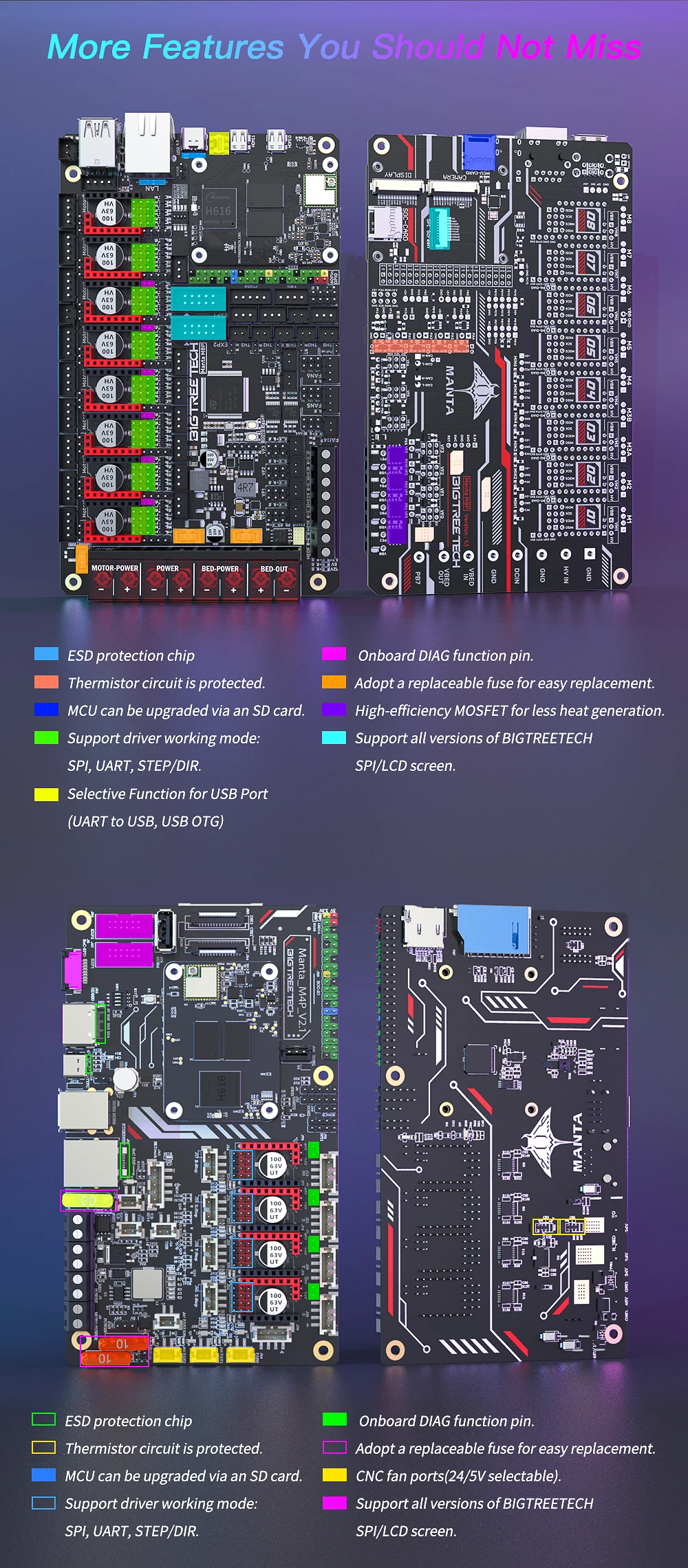

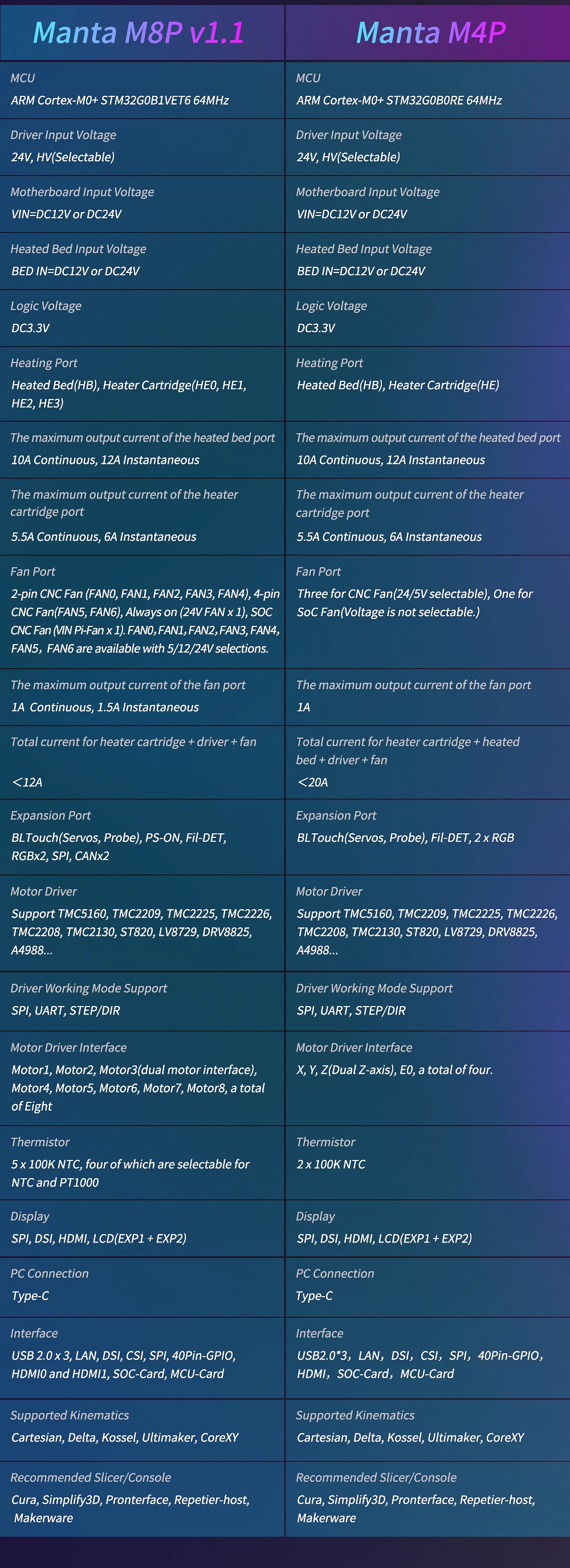

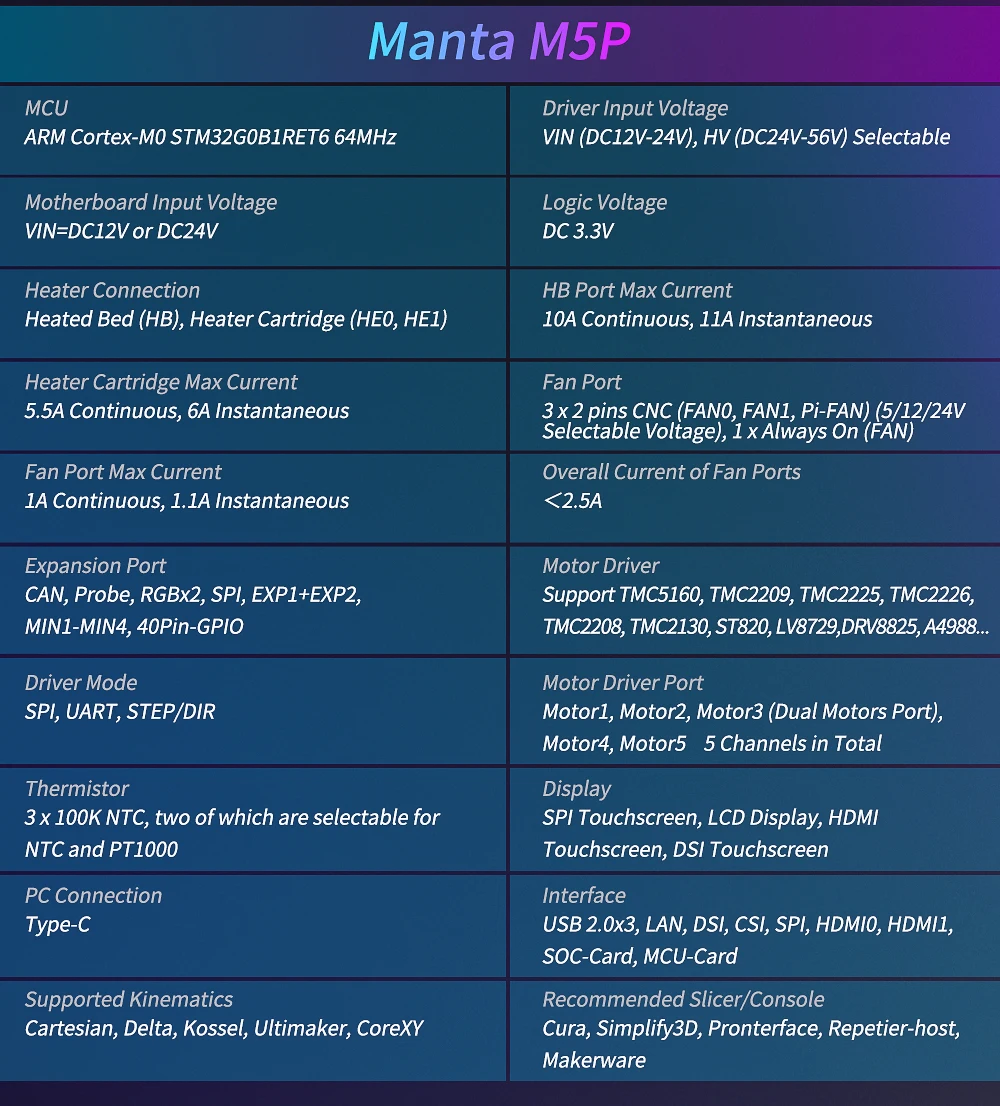

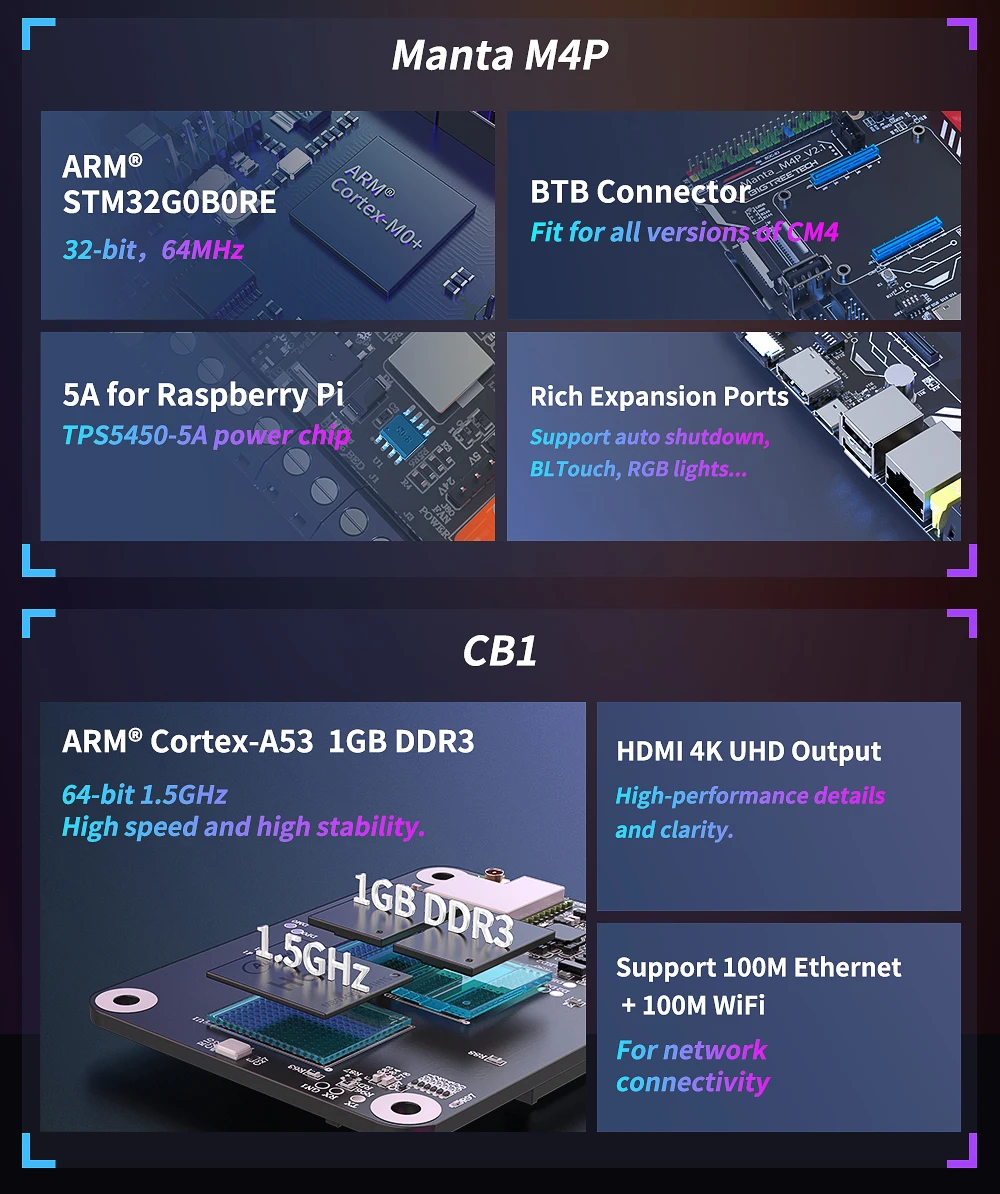

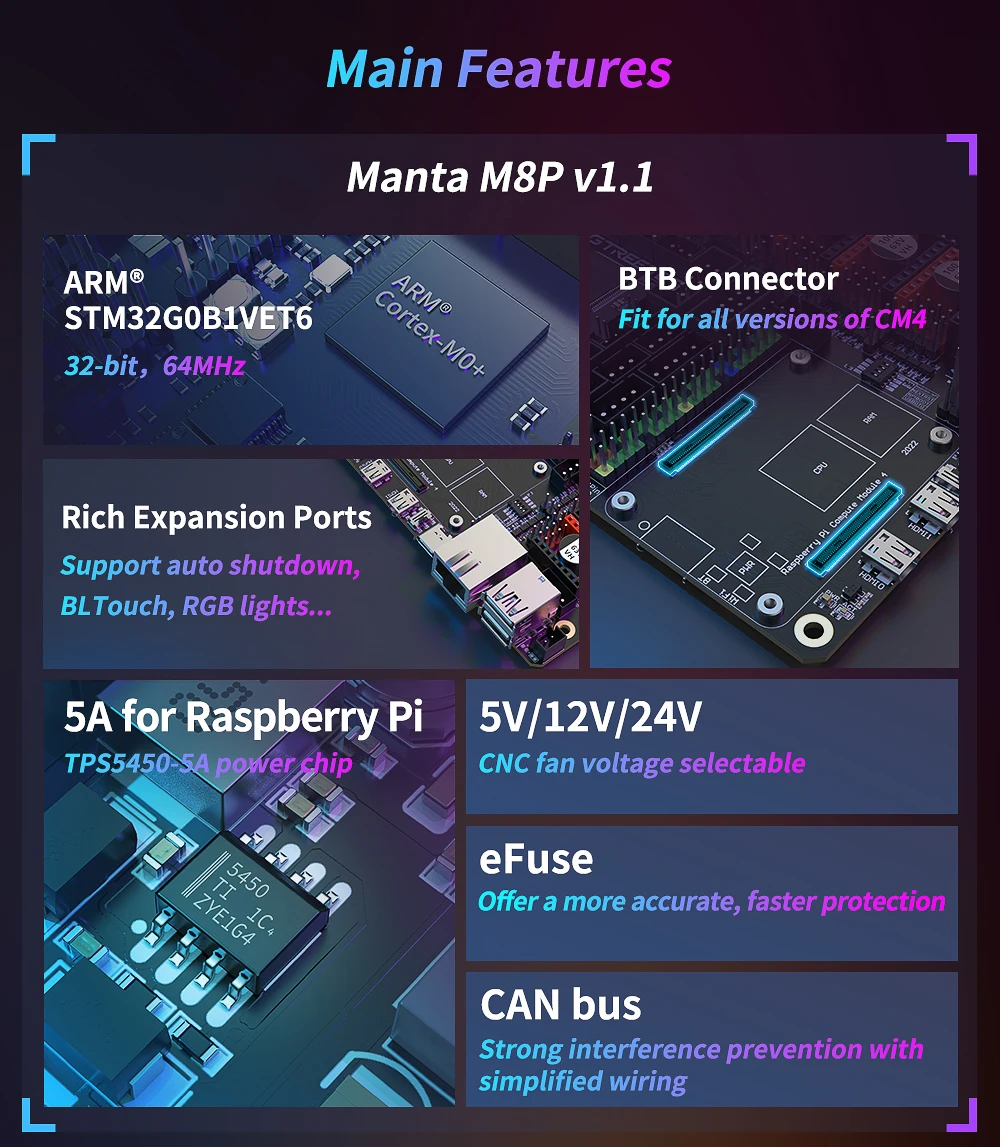

2. Основные характеристики M4P

1. DSI1, CSI1 интерфейс (для CM4)

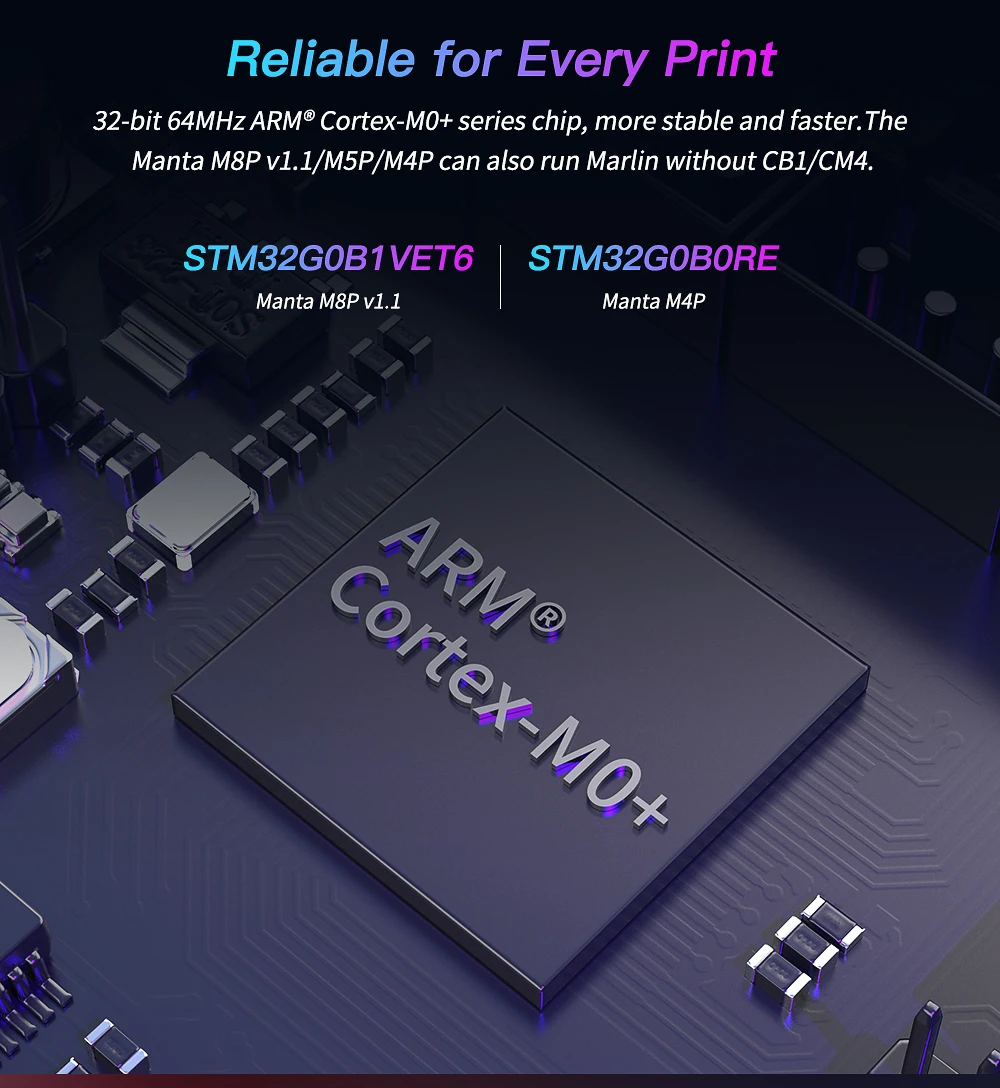

1. Изготовлены по 32-бит 64 МГц ARM Cortex-M0 + серии STM32G0B1VET6 в качестве основной чип управления;

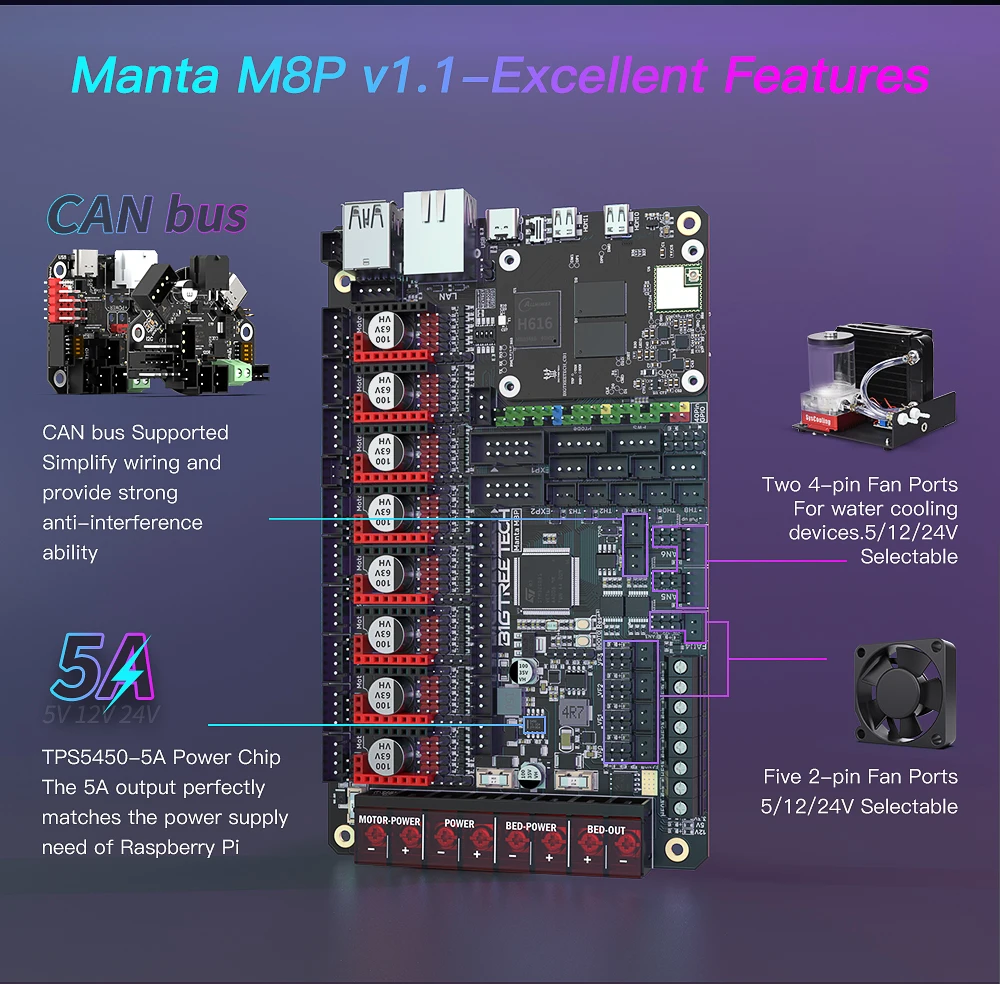

2. Чип питания, TPS5450-5A, поддерживает вход питания DC12/24 В. Выходной ток чипа составляет до 5А, и пиковое значение может достигать 6А, что идеально поддерживает источник питания Raspberry Pi;

3. На материнской плате есть кнопка загрузки, пользователи могут обновить загрузчик через DFU;

4. Деталь термистора включает в себя защитную цепь, которая защищает главный чип управления от возможности горения, вызванного утечкой подогреваемого слоя или картриджа нагревателя;

5. Напряжение 24 В, 12 В и 5 В доступны для вентиляторов с ЧПУ, что устраняет необходимость в внешнем модуле трансформатора, тем самым уменьшая вероятность повреждения материнской платы из-за неправильной работы;

6. Термистор может выбрать значение натяжного резистора через перемычку, таким образом, он поддерживает PT1000 без внешнего модуля, что удобно для клиентов для DIY;

7. Микропрограммное обеспечение MCU может быть обновлено с помощью sd-карты или с помощью команды Klipper make flash с помощью DFU;

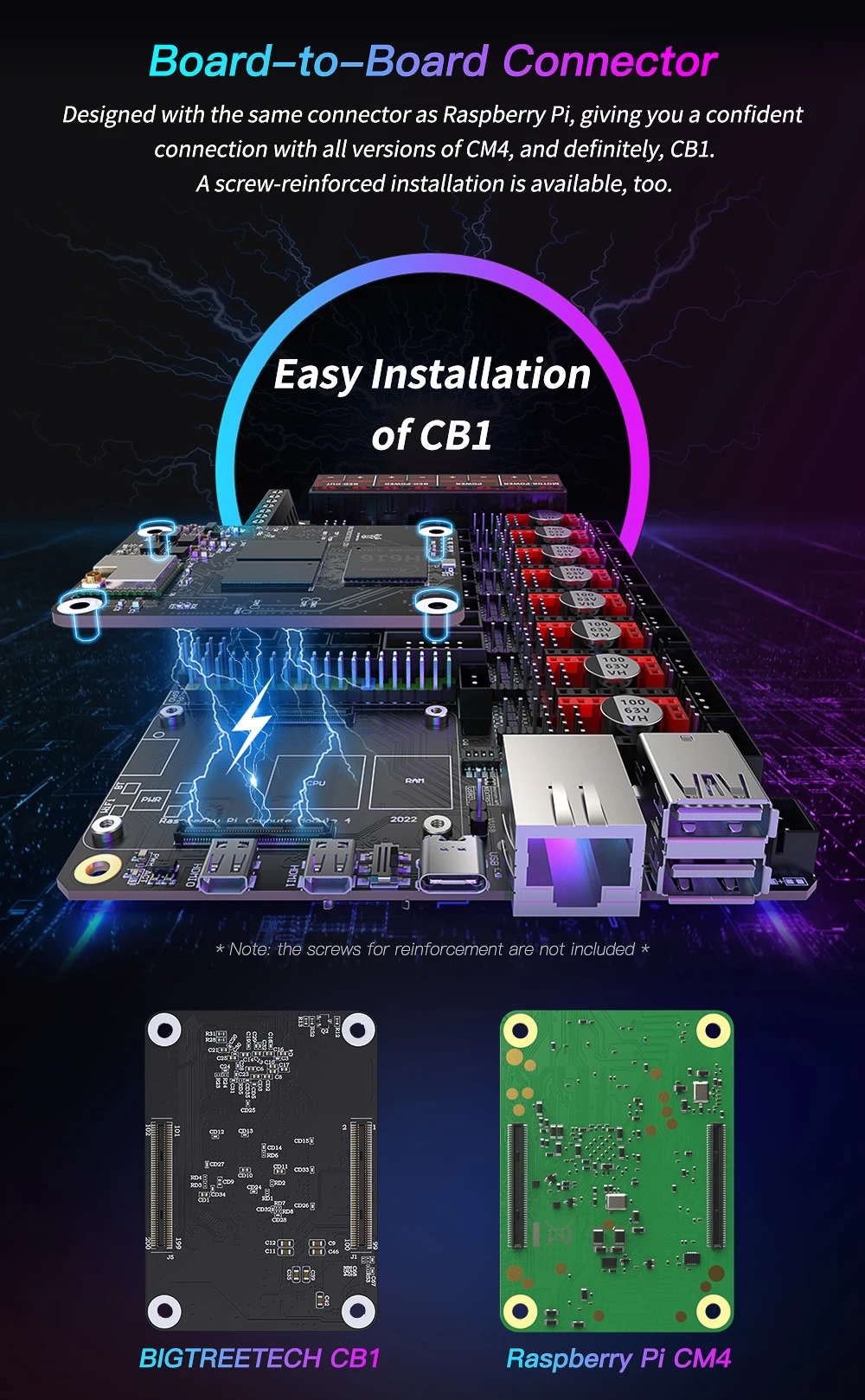

8. Материнская плата и основная плата используют соединение BTB для использования других решений, кроме CM4;

9. Бортовой TMC-driver SPI и UART режимы работы, встроенный DIAG функциональные контакты, могут быть использованы путем простого подключения и отключения перемычки крышки;

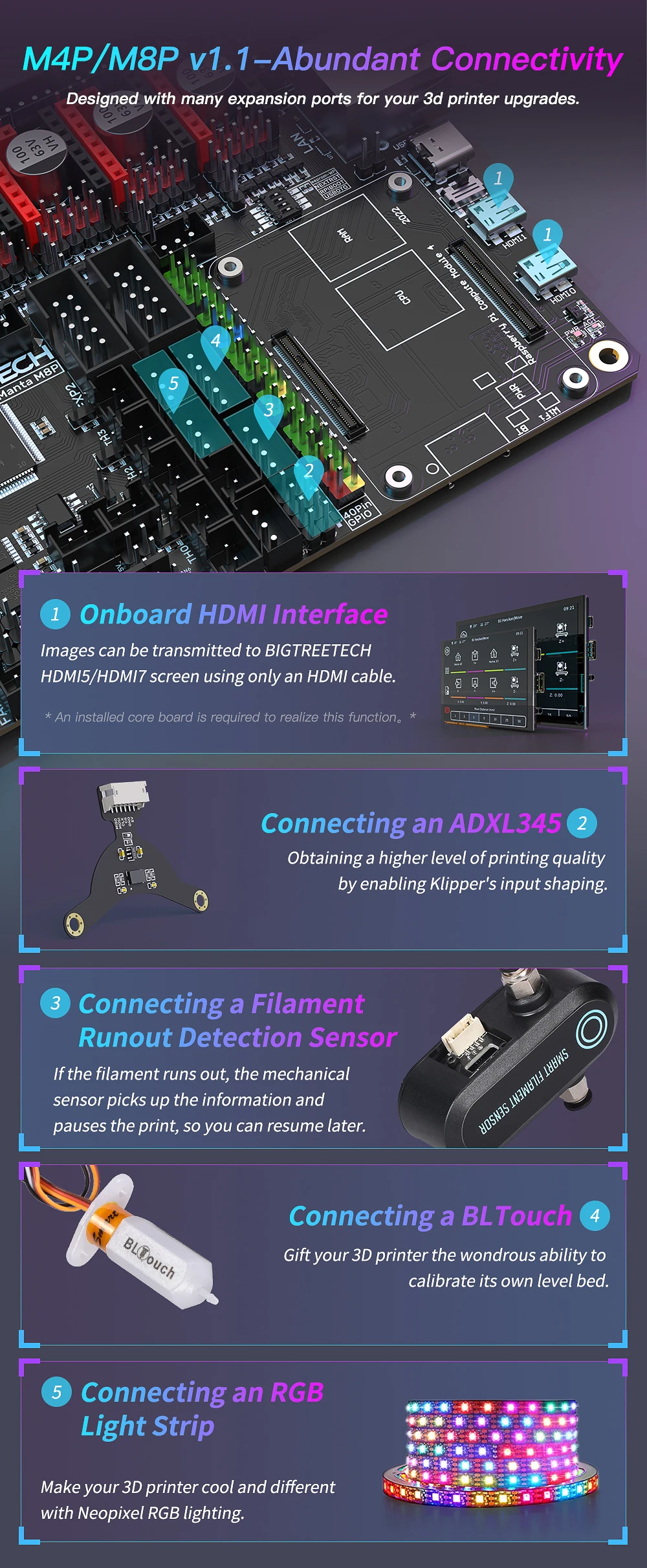

10. Поддержка обнаружения бегущей нити, автоматическое выключение, BLTouch, RGB огни...

11. Высокая эффективность MOSFET для меньшего количества тепла;

12. Принять сменный предохранитель для легкой замены;

13. Трехкомпонентный каталитический четырехпроводный вентилятор интерфейс защищены, и может использоваться для подключения водяного охлаждения устройства;

14. Интерфейс бесконтактного переключателя сдержан, поддерживает типы NPN и PNP, (24 В, 12 В, 5 В) доступен выбор напряжения, общий выбор напряжения с VFAN6;

15. Обеспечить интерфейс расширения SPI, чтобы пользователи прошивки Klipper могли подключить внешний датчик ускорения для компенсации ускорения.
