Последнее обновление: 06.06.2022

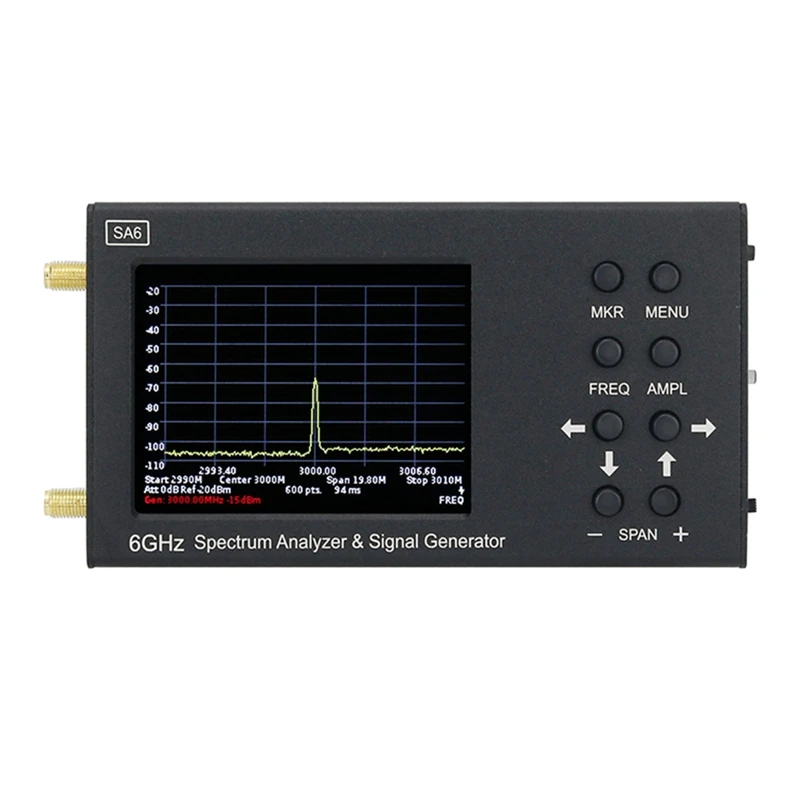

SA6-это простой портативный анализатор спектра и источник сигнала, предназначенный для отображения спектра сигнала от 35 до 6200 МГц. Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может обрабатывать сигналы из всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и т. д.
Другой важной особенностью является его генератор отслеживания, который позволяет измерить частотную реакцию пассивных или активных устройств (например, фильтров или усилителей). Программное обеспечение позволяет измерять модули SWR и возвратных потерь. Для этого требуется внешняя направляющая муфта и набор калибровочных мер.
SA6 в основном используется для эксплуатации на месте. Оборудование прочное и долговечное, весовой светильник и низкое энергопотребление. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных магазинов и любителей радио.
Например, вы можете использовать устройство, чтобы сделать следующее: Поместите внешнюю антенну на базовую станцию; Быстрый анализ радиочастотной среды; Проверьте правильную работу релейной ячейки; ремонт и настройка ретрансляторов, генераторов, фильтров и т. Д. Измерение SWR при использовании внешнего направленного соединителя
Его можно управлять с помощью кнопок на устройстве или на сенсорном экране. Передача данных между анализатором и ПК через usb-кабель. Все данные измерений отображаются на экране устройства или ПК в режиме реального времени. Диапазон частот дисплея: 35-6200 МГц; Диапазон измерения частоты: 35-4500 МГц; Динамический диапазон 35-3000 МГц: 75 дБ; Динамический диапазон 3000-4500 МГц: 70 дБ
Максимальный диапазон: 6165 МГц
Полоса пропускания: 200 кГц, фиксированная
Просмотр скорости сканирования частотного диапазона выше 100 МГц: 700 МГц/сек
100 МГц: менее 0,25 секунд
Уровень шума до 3000 МГц: менее-90 дБм
Уровень шума 3000-4500 МГц: менее-85dBm
Уровень шума 4500-6200 МГц: менее-80 дБм
Волновое сопротивление: 50 Ом
Коэффициента стоячей волны в диапазон рабочих частот: менее 1,5
Внутренний аттенюатор: 0-30 дБ
Ошибка при затухании до 10 дБ: 2 дБ
Погрешность затухания от 10 до 20 дБ: 5 дБ
Отклонение от 20 до 30 дБ: 8 дБ
Выходная мощность генератора отслеживания: от-15 до-25 дБм
Точность в динамический диапазон: 2,0 дБ
Максимальная входная мощность аттенюатора при 0 дБ: 10 дБм
Максимальная входная мощность при затухании больше 20 дБ: + 20 дБм

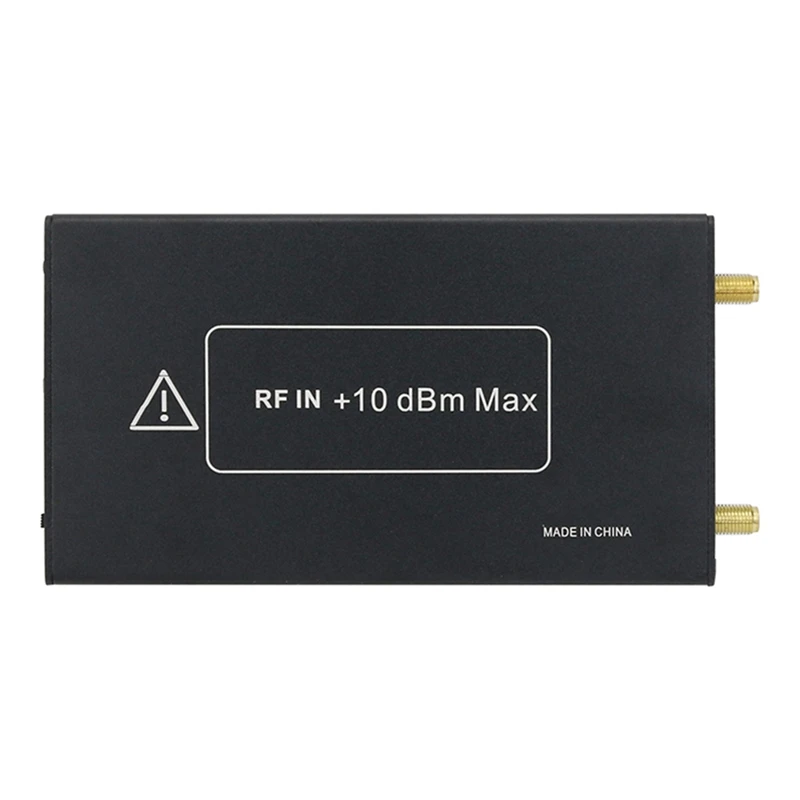

Максимальный входной сигнал измерения: + 10 дБм
Максимальное входное напряжение постоянного тока: 25 в
Максимальное потребление тока при работе от аккумулятора: 450 мА
Максимальное потребление тока при работе от USB: 500 мА (при зарядке)
Аккумулятор: 2500 мАч
Время работы: 3 часа
Время зарядки аккумулятора: ~ 5 часов
Цвет: черный
Материал: металл + пластик

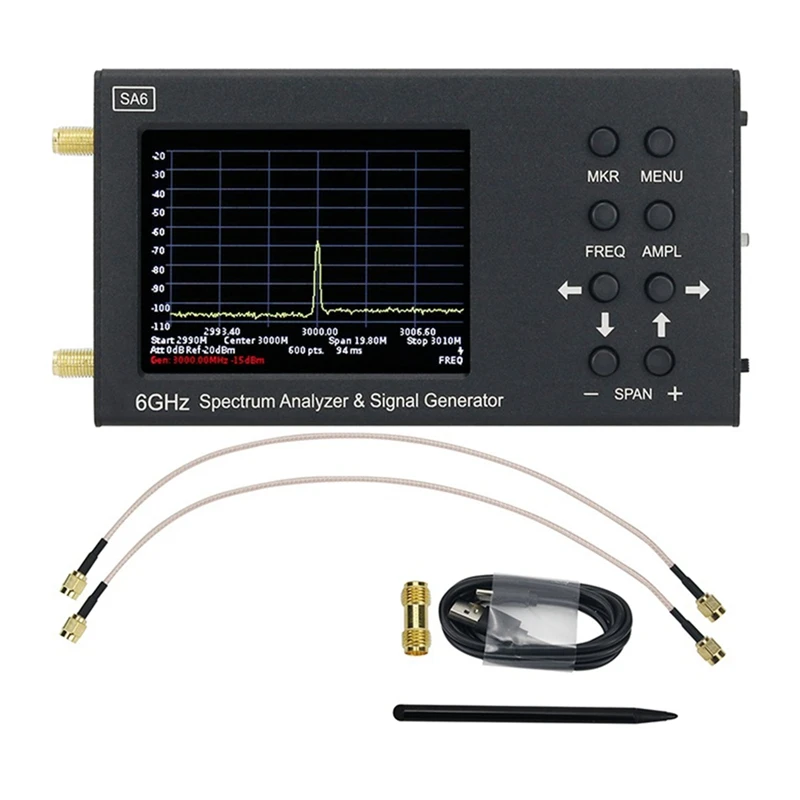

Посылка:
1 x анализатор спектра SA6
2 x SMA-SMA RG316 30 см удлинитель
1 кабель для передачи данных Typc-USB 1 м
Стилус-1 шт.
1 x SMA-kkpass коннектор (стандартная версия)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
