Мини QRP 1,6 МГц-30 МГц SWR HF с открытым исходным кодом, стойка с короткой волной, строительный измеритель мощности + аккумулятор + OLED + USB-кабель

QRP коротковолновый специальный измеритель мощности.

Открытый источник:

https:/g8gyw.github.io/

Обновление прошивки:

https://www.aliyundrive.com/s/pJdyGTtoPYP

Основываясь на дизайне g8gyw с открытым исходным кодом, он поддерживает связь с последовательными портами, калибровку последовательных портов и обновление прошивки USB. Вы можете написать свою собственную прошивку, написать верхний компьютер, расширить сигнал тревоги и так далее.

Измерение мощности и измерение стоящей волны по умолчанию сохраняют одно десятичное место, а данные связи-два десятичных знака.

Применимый диапазон частот: 1,6 МГц-30 МГц

Мощность Диапазон измерения: от 0,1 w 11w

Точность измерения мощности: лучше ± 5% (температура калибровки составляет 22 градуса, и ошибка изменится с температурой)

Диапазон измерения стоящей волны: 1,0-19,9

Потеря вставки: <0,15 дБ

Коэффициент вставки стоящей волны: < 1 02 @ 50 Ω

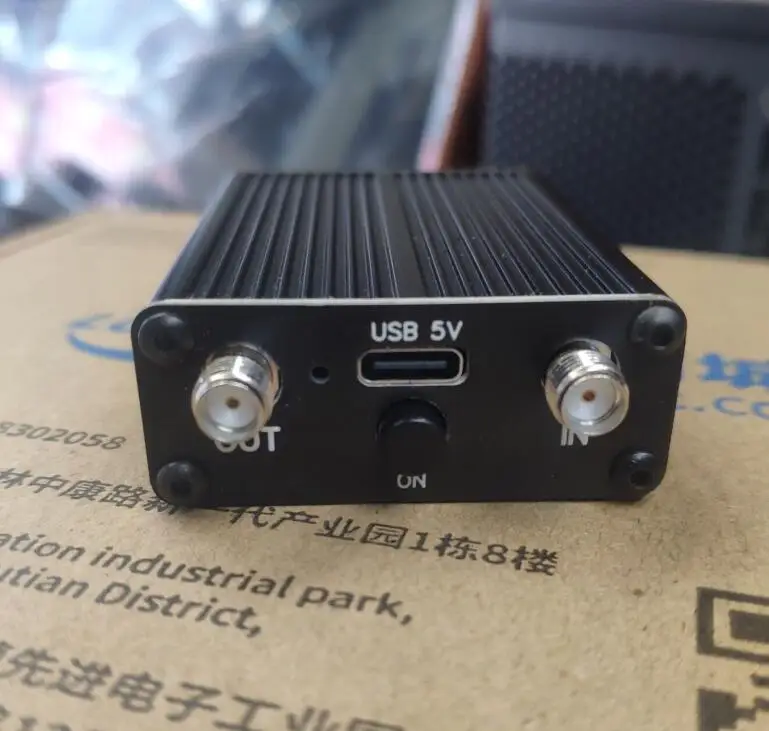

Тип интерфейса RF: SMA (внешнее отверстие винта)

Тип интерфейса связи и зарядки: type-C

Размер корпуса: 63 мм * 46 мм * 19 мм (за исключением выступающих частей)

Встроенная емкость литиевой батареи: 400 мАч (может использоваться непрерывно более 30 часов)

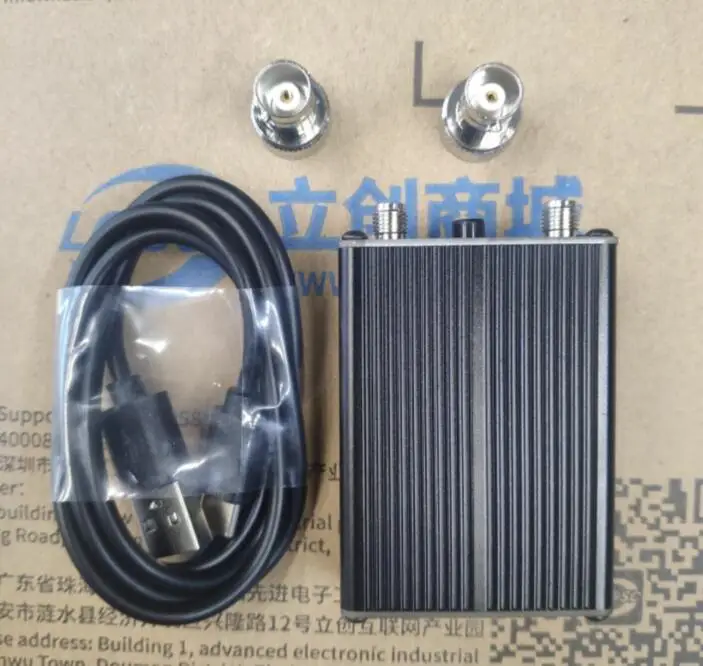

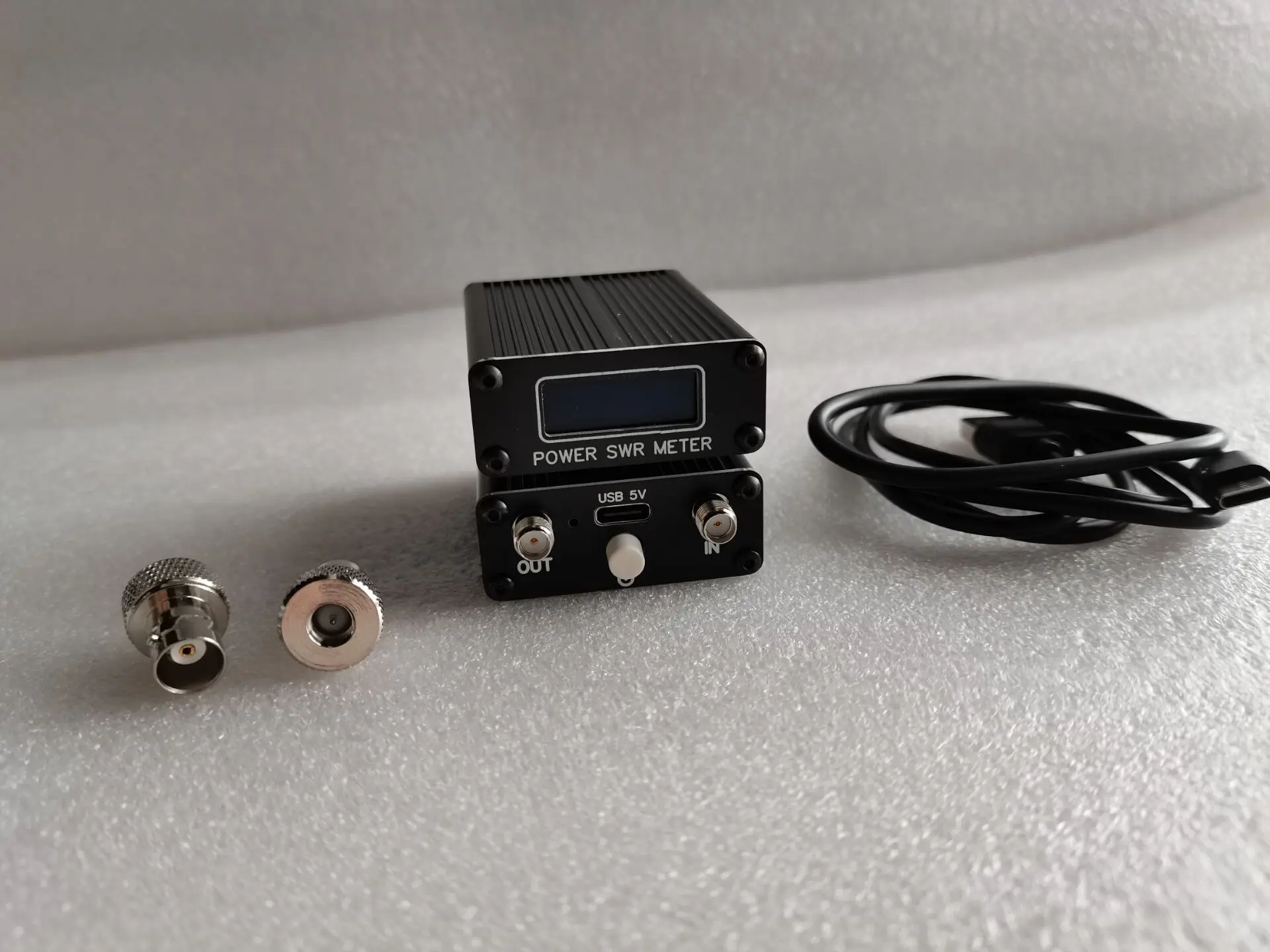

Аксессуары: 1 кабель для передачи данных типа C и 2 адаптера SMA-BNC.

Красный светильник отображается при зарядке, а светильник выключен при полном заряде.

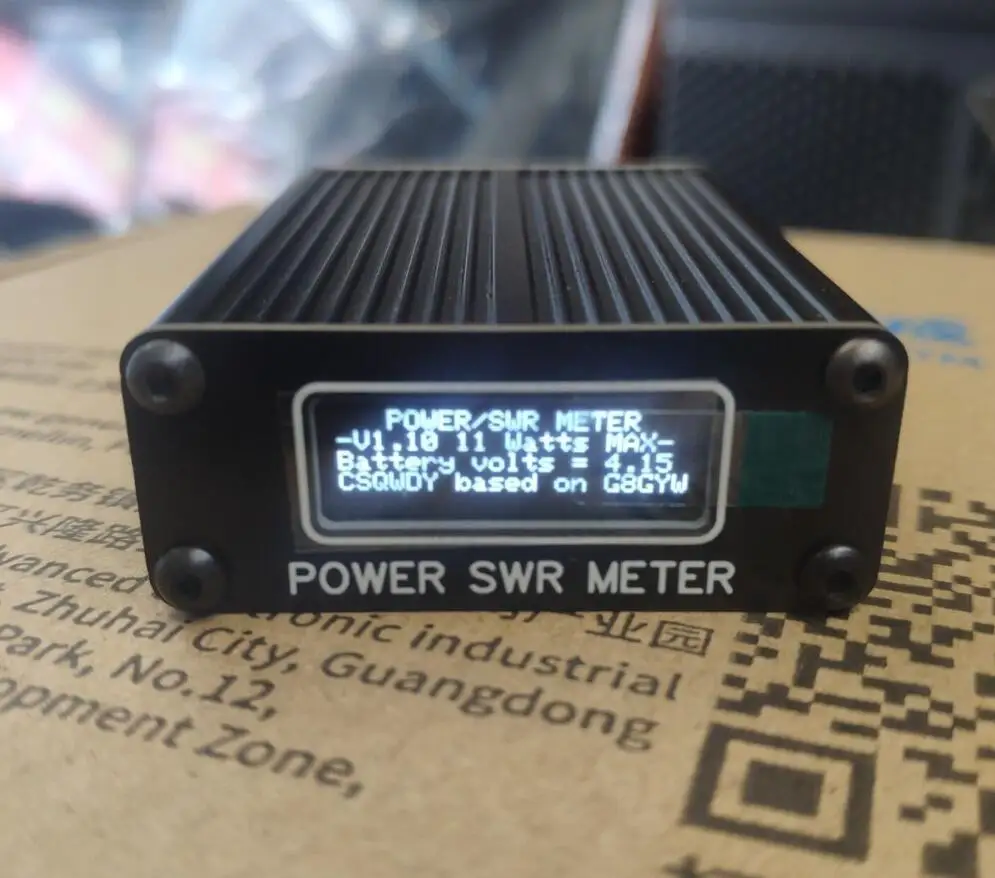

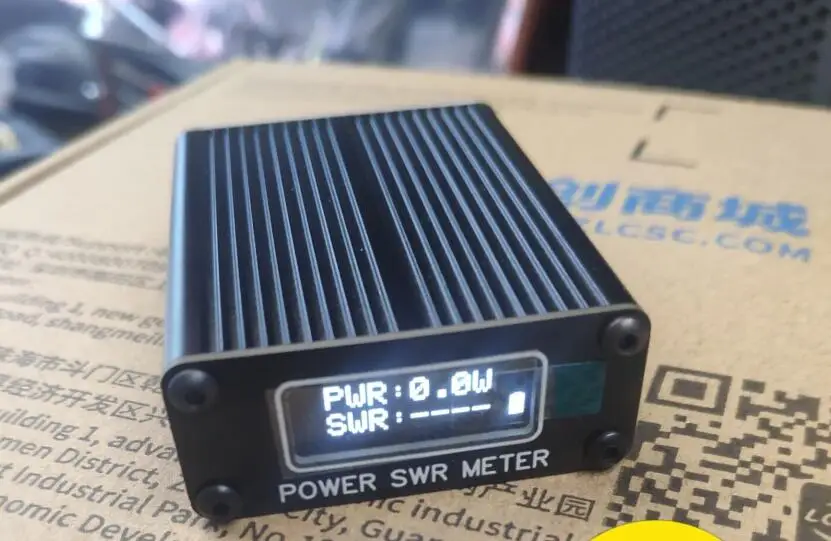

После запуска отображается информация о версии и информация о напряжении батареи, интерфейс измерения стоящей волны отображается через 2 секунды, а мощность аккумулятора отображается в правом нижнем углу.
