Описание товара:
TPA3255-это высокопроизводительный усилитель мощности класса D, который имеет эффективность класса D и может обеспечить истинное высокое качество звука. Устройство имеет расширенные интегрированные Отзывы и собственную высокоскоростную функцию коррекции ошибок (PurePath™Ultra HD). Эта технология позволяет устройству поддерживать Ультра-низкие искажения во всем диапазоне частот аудио, демонстрируя идеальное качество звука. Устройство работает в режиме AD. Когда THD составляет 10%, он может управлять двумя нагрузками 315 Вт/4R и двумя нагрузками 150 Вт (uncliped power)/8R. Он также имеет аналоговый входной интерфейс 2 VRMS, который поддерживает высокопроизводительный DAC (например, TI's PCM5242) бесшовное соединение. В дополнение к отличное качество звука, TPA3255 также включает в себя две основные преимущества: высокая мощность эффективность и ультра-низкий уровень мощности на холостом ходу потери (менее 2,5 Вт). Это может быть достигнуто с 85mR MOSFET и оптимизированной схемой драйвера ворот. По сравнению с традиционным дискретным внедрением, это решение может значительно уменьшить потерю холостого хода.

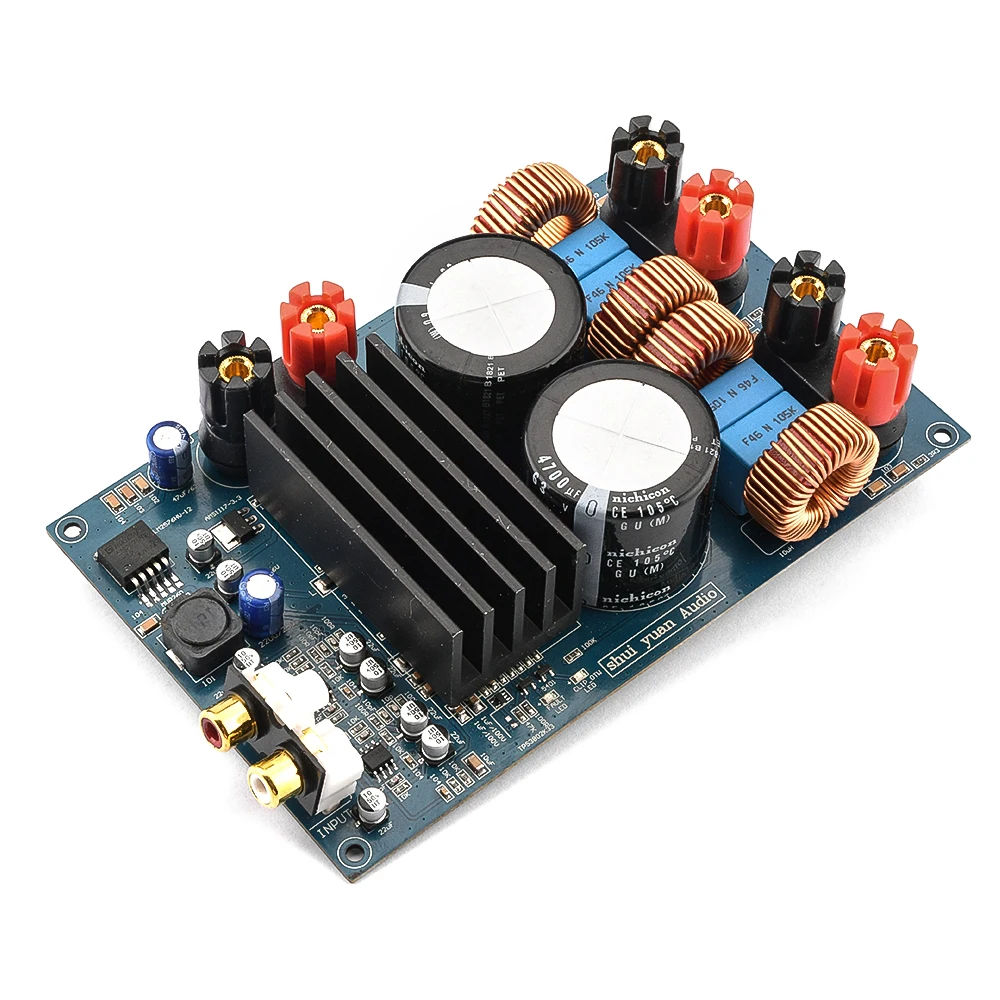

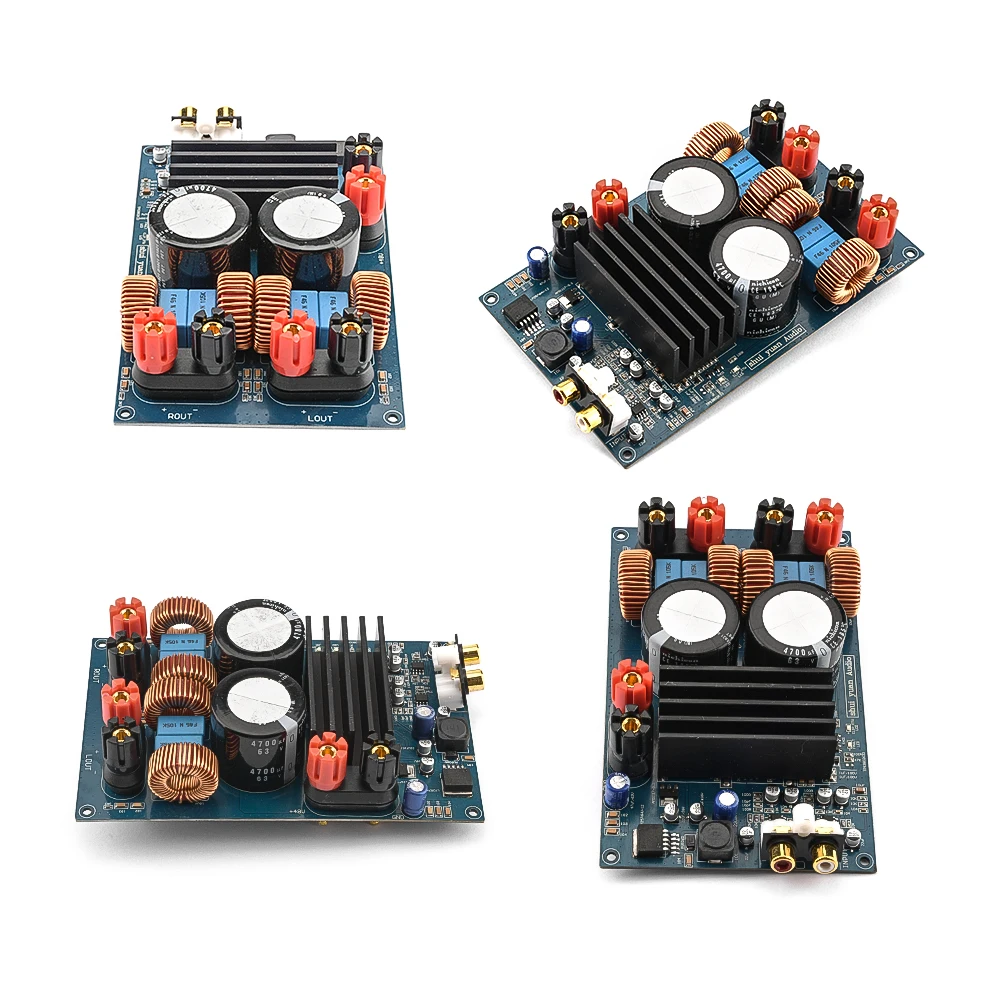

Информация о продукте:
Все детали и компоненты этого продукта являются оригинальными продуктами, неприхотливыми и чистыми по качеству; Использование высококачественных оригинальных деталей не только гарантирует безопасность и качество, но и имеет длительный срок службы, И что более важно, это сильная гарантия того, что Фактическая производительность может достичь целей дизайна.
1. Использование оригинального TPA3255 LM2575S-12

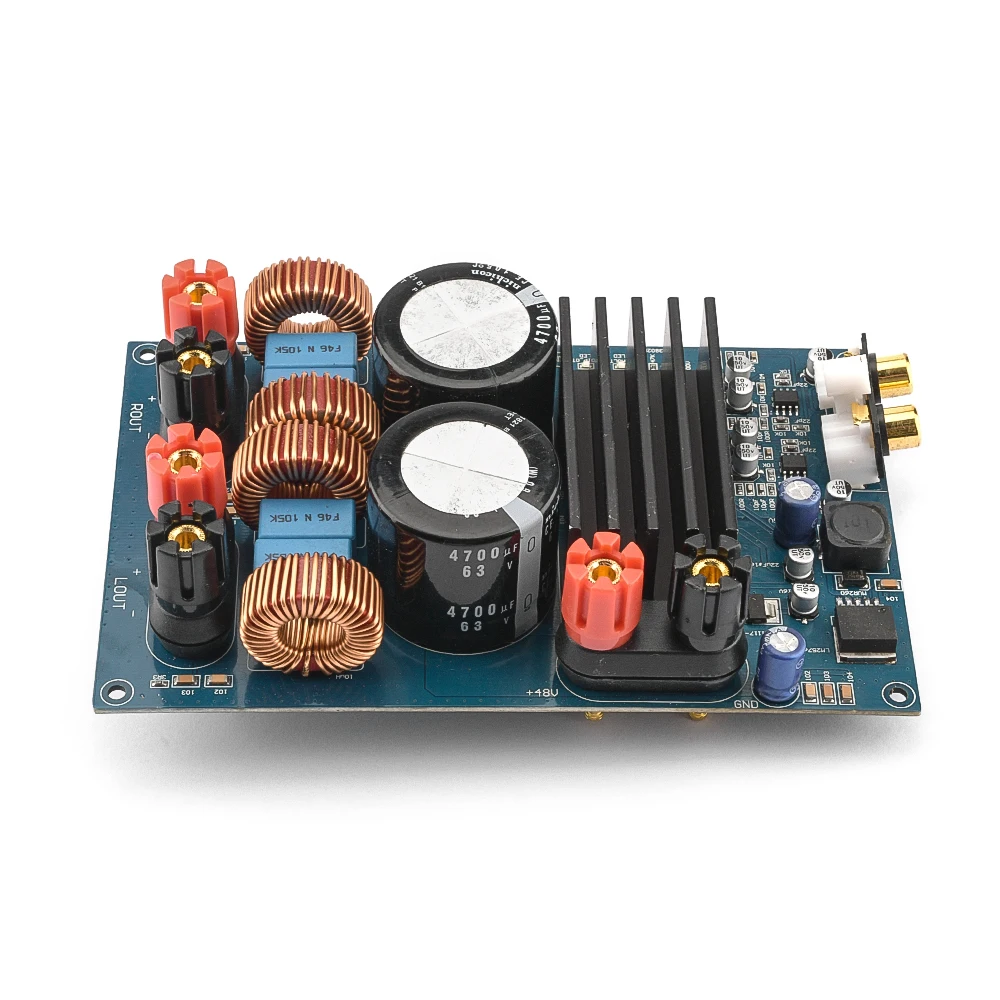

2. Основной фильтр электролитический конденсатор принимает импортированный известный бренд емкостью 4700 мкФ/63 в * 2 для обеспечения сильной и непрерывной поддержки питания.
3. Высокоточные чиповые резисторы выбираются для резисторов, чтобы обеспечить хорошее соотношение сигнал/шум всей машины.
4. Используйте специальную индуктивность для аудио, чтобы обеспечить звук чистым и мощным.
5. PCB принимает 1,6 мм толщиной двусторонней доски, 2,0 УНЦИЙ меди, и весь процесс распыления олова для обеспечения хорошей проходимости больших и малых токов. Первоклассное качество печатной платы.
Основные параметры производительности:
Метод работы: Класс D
Ток покоя: 60 мА
Эффективность работы:.>90%
Выходная мощность:
315 Вт/4Ω, искажение 10%
185 Вт/8 Ом, искажение 10%
260 Вт/4Ω, искажение 1%
150 Вт/8 Ом, искажение 1%
Частотная характеристика: 20 Гц-20 кГц
Динамический диапазон: >100 дБ
Отношение сигнал-шум: (SNR)> 111dB
Рабочее напряжение: DC24-42 в импульсный источник питания (DC) (Рекомендуемое напряжение 36 В 7A)

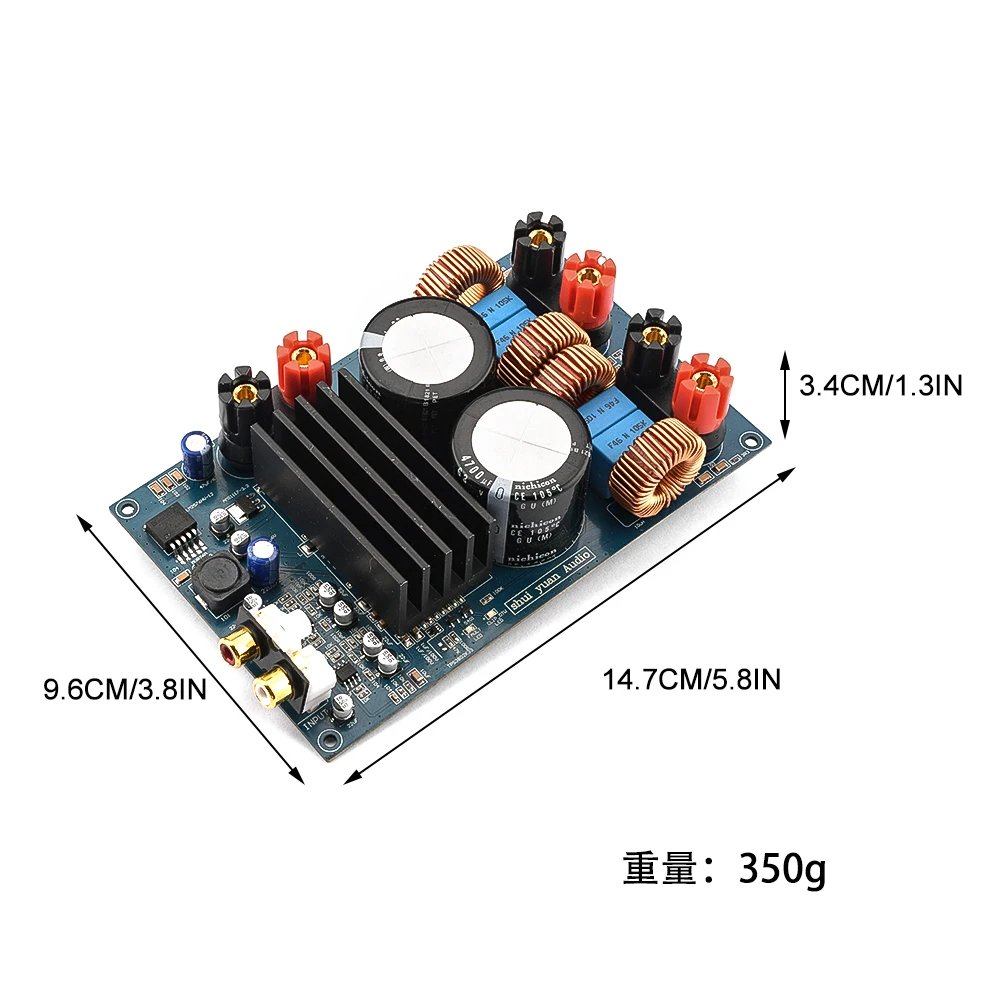

Размер печатной платы: 149*93 мм
Примечание покупателей: светильник индикатора работает нормально. Если плата не работает или температура слишком высока, соответствующий светодиодный светильник будет выключен в качестве предупреждения. Если вы не согласны, пожалуйста, не размещайте заказ! Спасибо за понимание
