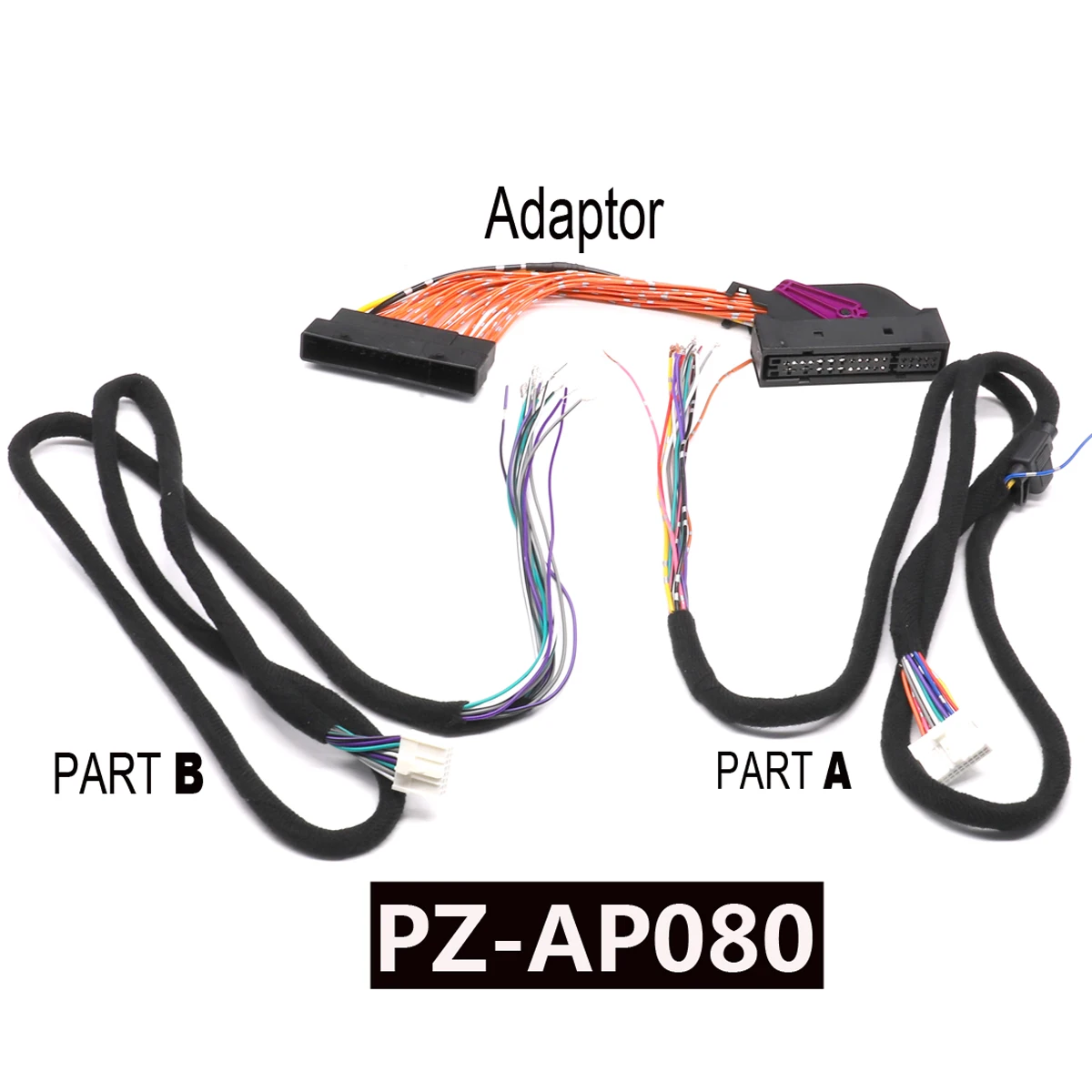

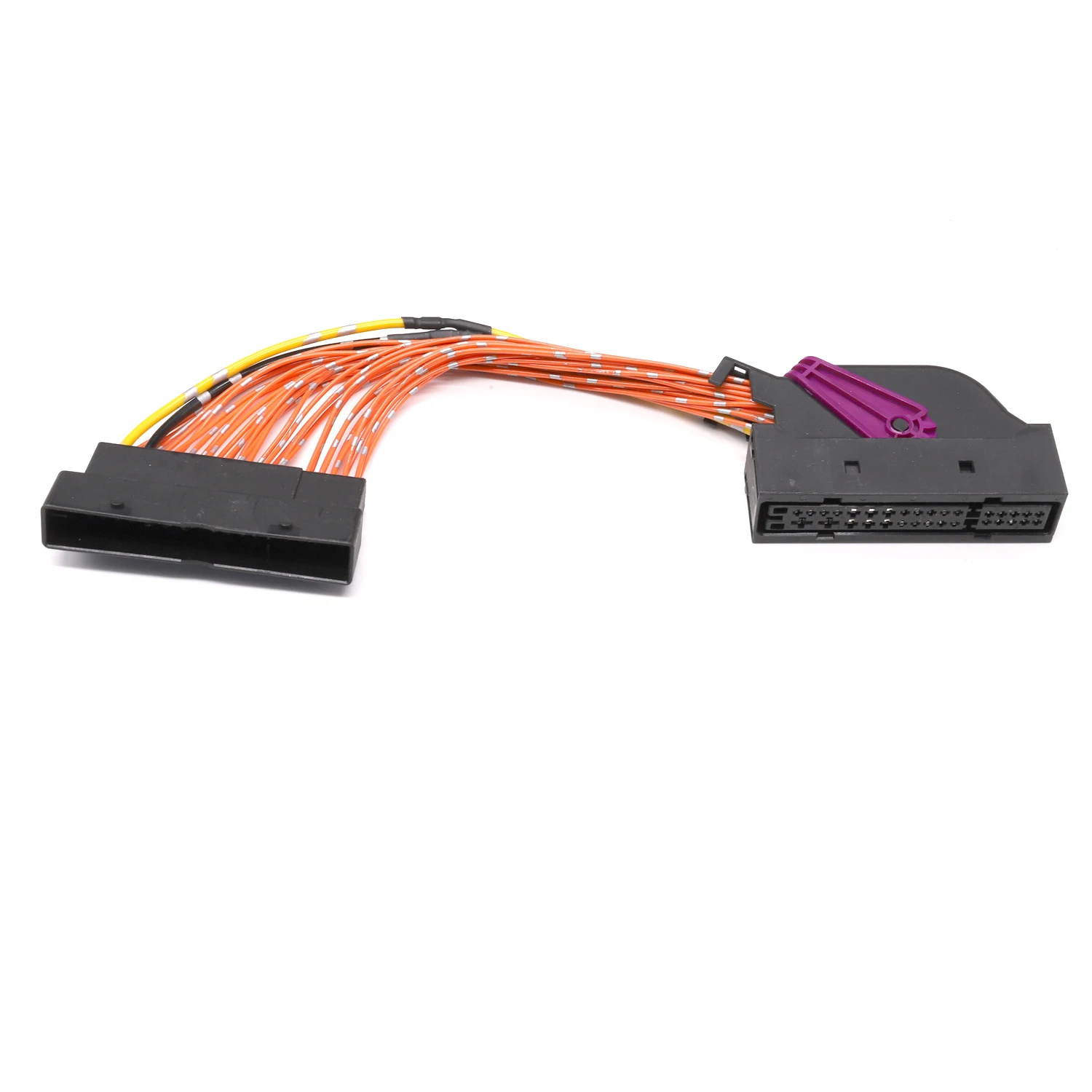

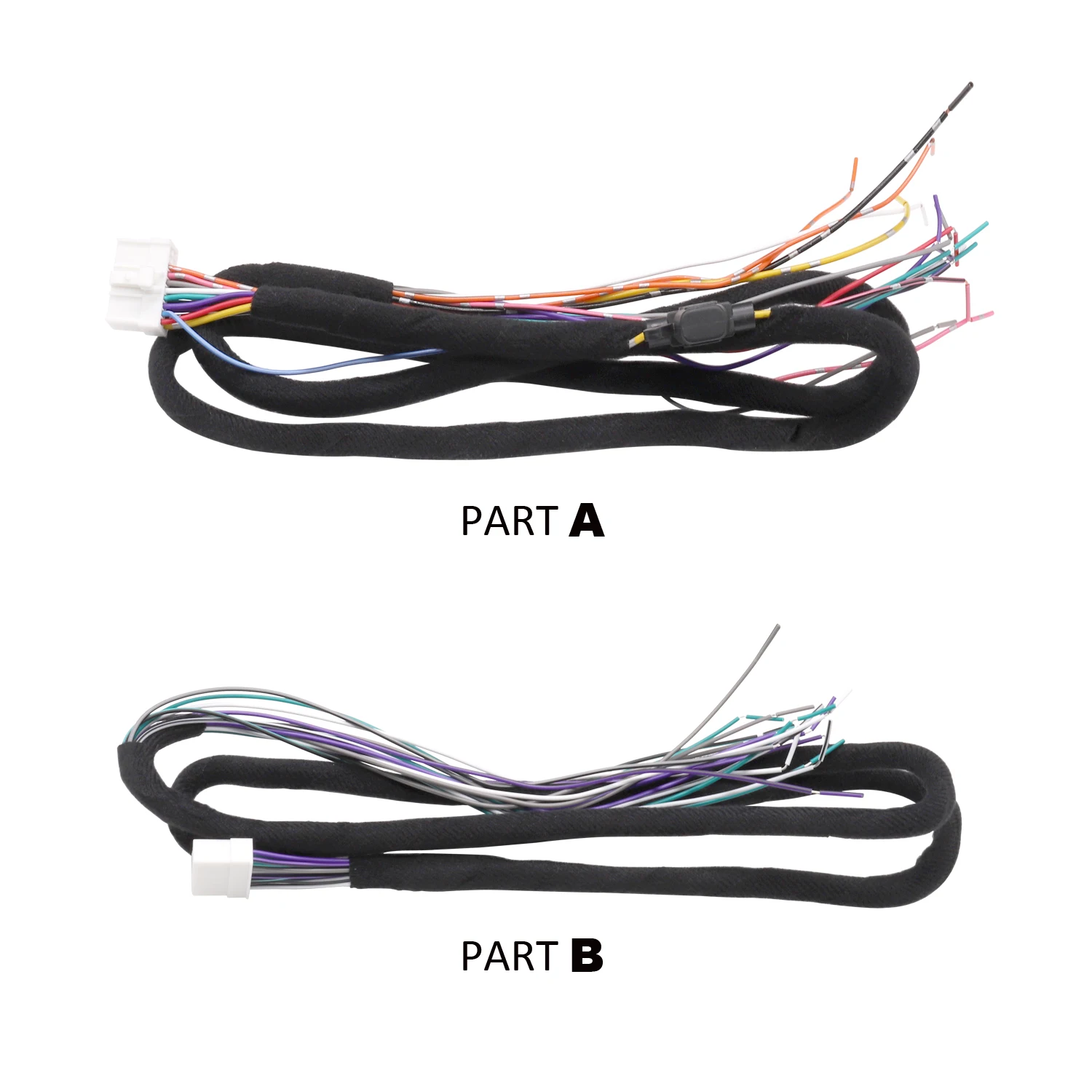

Как мы все знаем, что многие модели Audi с системой усилителя bose OEM, хотя они имеют одинаковый внешний вид и размер корпуса разъема, ноБулавки разные, даже одна и та же модель автомобиля, но другой год изготовления или другой версии, булавки могут отличаться, поэтому невозможноПодготовьте так много типов кабеля plug & play, поэтому мы предоставляем этот кабель адаптера + Универсальный провод PZ-X6800S для этих автомобильных аудиоМагазин, так что клиенты могут DIY штыри для конкретных автомобилей, если вы получите правильные штыри от этих OEM системы усилителя, во-вторых, выТакже можно использовать мультиметровый инструмент для проверки контактов по одному. Это нужно вам хорошие навыки автомобильного аудио, и, конечно, это самый экономичный способ.

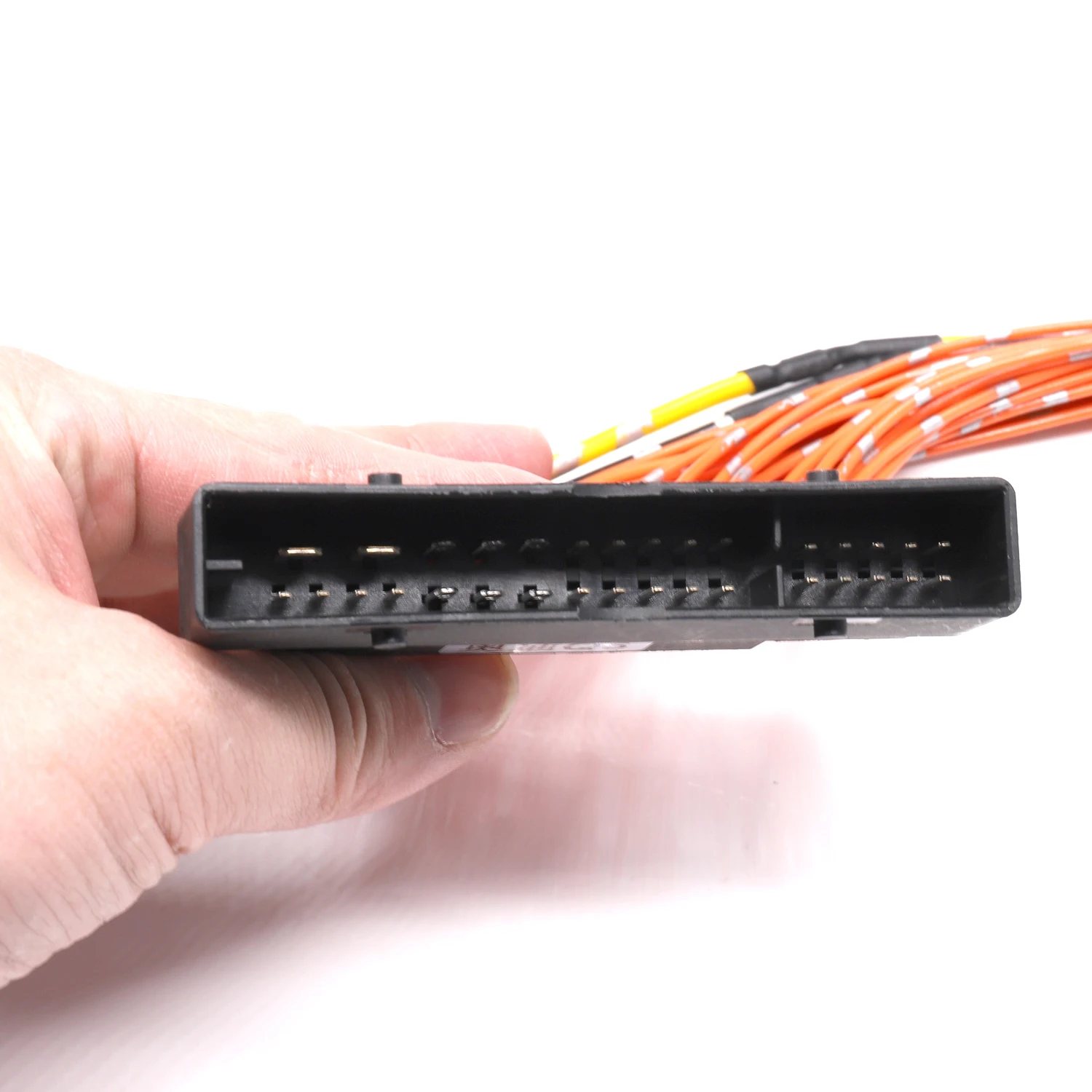

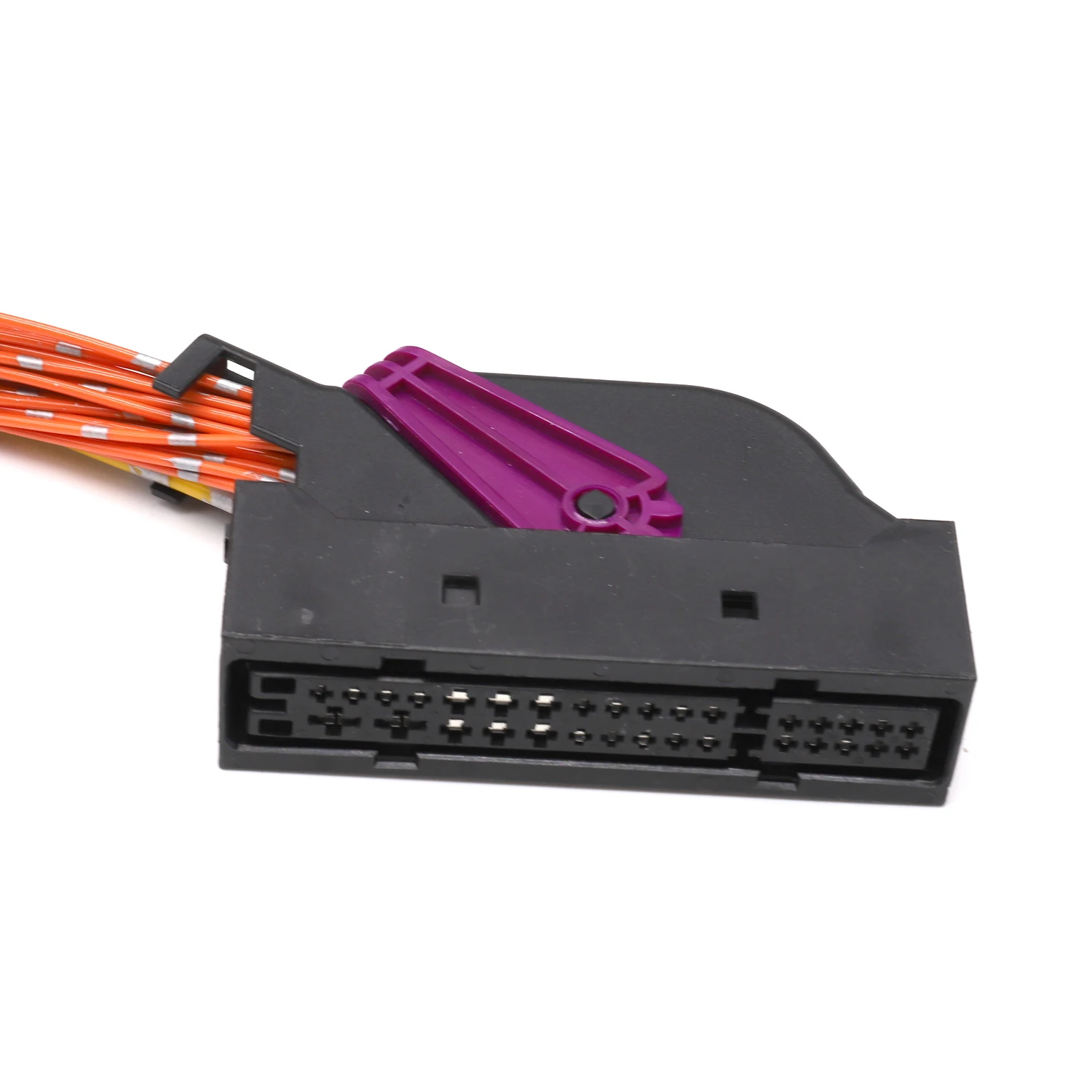

Что вы должны сделать? Пожалуйста, выполните следующие действия1. Получите Оригинальное Определение контактов усилителя OEM2. С точки зрения PZ-X6800S, Ваш усилитель OEM предоставляет сигналы на него, таким образом, штепсельная Вилка адаптера является входным сигналом, он подключается к вашему OEM усилителюГнездовой разъем адаптера Подключите ваш автомобильный разъем для динамиков3. Отрежьте эти провода от середины адаптера только для динамиков, не Отрежьте эти линии ваших оригинальных других функций.4. Мы сначала делаем входную сторону, затем выходную сторону,5. Наконец оберните его фланелевой лентой
Здесь мы берем 2015 Mazda CX-5 с системой bose дляПримерПервый шаг, мы получаем контакты CX-5 усилителя Bose, и найти кабель для oem усилителя динамикаИ мы знаем, что это следующие два кабельных терминала
И мы знаем, что это на этой стороне
Что нам нужно сделать сейчас, это отрезать акустические линии адаптера, чтобы соответствовать выходу сигнала от oem усилителяПередняя дверь левая и правая, задняя дверь левая и правая, СЧ, НЧ динамики и т. Д.Но, как вы знаете, большинство oem усилителей не выдают полные сигналы для СЧ, ВЧ или НЧ-динамиков, поэтому обычноМы обычно используем только 4ch (передняя дверь левая и правая, задняя дверь левая и правая) сигналы, так как PZ-X6800S встроенный вход и выход смесителяФункции, поэтому он может выводить 10ch полные сигналы только с помощью 4ch входа, даже 2ch в порядке.1. Найдите вход передней левой двери динамика, Затем отрежьте соответствующий кабель от адаптера, как показано на картинке
2. Другая сторона, вы можете использовать любой CH1 ~ CH8, чтобы нажать на передние дверные колонки, здесь мы хотим использовать PZ-X6800S CH1, чтобы нажать передние левые дверные колонкиУчитывая PZ-X6800S CH1 ~ CH4 мощность меньше CH5 ~ CH8, поэтому, мы предлагаем вам отклонять каналы как нижеCH5 ~ CH6 мощность для передней двери динамикаCH7 ~ CH8 мощность для вашего низкочастотного динамика под сиденьемCH1 ~ CH2 мощность для ваших СЧ или твитеровCH3 ~ CH4 мощность для колонок задней двери
3. В соответствии с вашим определением усилителя oem, отрежьте акустические линии, подключайте и выходите, свободно Комбинируйте выход на основе ваших потребностей
4. Вы найдете некоторые Обрезанные излишки резьбы штекера адаптера, потому что вам не нужно так много входов, 6ch достаточно, так что вы оберните эти проводаНа самом деле вам не нужен даже 6ch вход, наше программное обеспечение PZ-X6800S встроенной функцией микшера, использовать передний левый и правый, задний левый и правый источники входного сигнала, и обеспечить10CH Полная частота 20 Гц ~ 20 кГц5. Наконец оберните его фланелевой лентой, убедитесь, что кабель выглядит чистым и аккуратным.
