4296675 замена оригинального дизельного генератора Cummins Регулятор скорости двигателя Govornor двигатель постоянного тока панель управления Модуль платы скорости1. Краткое описание429667414296675-это высокопроизводительный контроль gov emors для дизельного двигателя, особенно надежность, экологичность, дым
Контроль. Контроль дыма и производительность холодного пуска были оптимизированы при широком рабочем напряжении, возможности ti-помех и
Расширены возможности защиты.2. Технические характеристики2,1 основные функции2.1.1 Тип 4296674 подходит для Cummins NT855, M11, K19 серии скорости постоянного двигателя;
Тип 4296675 подходит для Cummins K19, KV38 серии скоростей constantengine.2.1.2 переключатель режима работы/ldle2.1.3 дистанционная регулировка скорости2.1.4 скорость работы и настройка скорости холостого хода2.1.5 усиление и настройка капель2.1.6 Настройка контроля дыма2,2 рабочие параметры2.2.1 Номинальное напряжение: 24 t 6 VDC2.2.2 Максимальный выходной ток: 2.1A2.2.3 Скорость сигнала: синусоидального сигнала, эффективное значение не менее чем 1,7 V2.2.4 диапазон регулировки скорости 500 t 50Hz (диапазон скорости dep endent на зубчатом маховике No.)2,3 рабочая среда2,3. 1 Диапазон температур: -45 ~ + 75'C2,3. 2 Относительная влажность: < 90%2.3.3 ускорение вибрации:< 100 м/с?

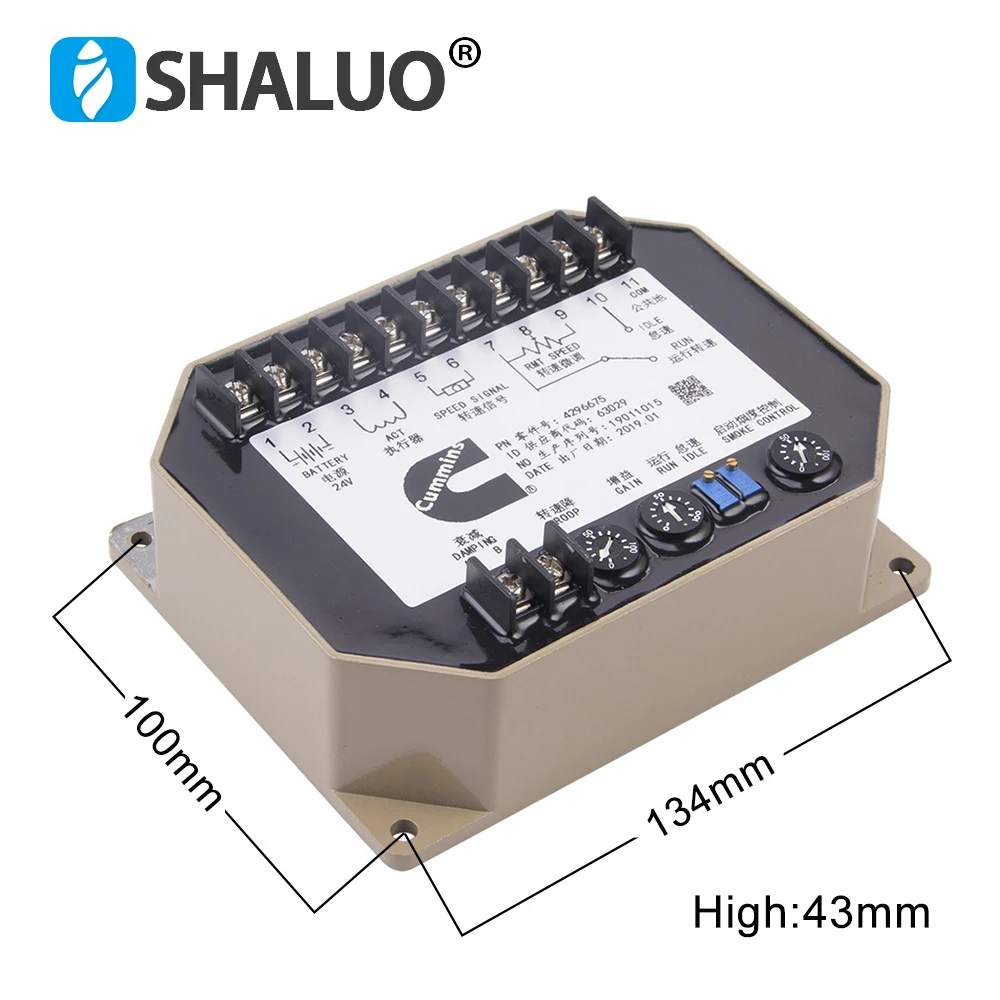

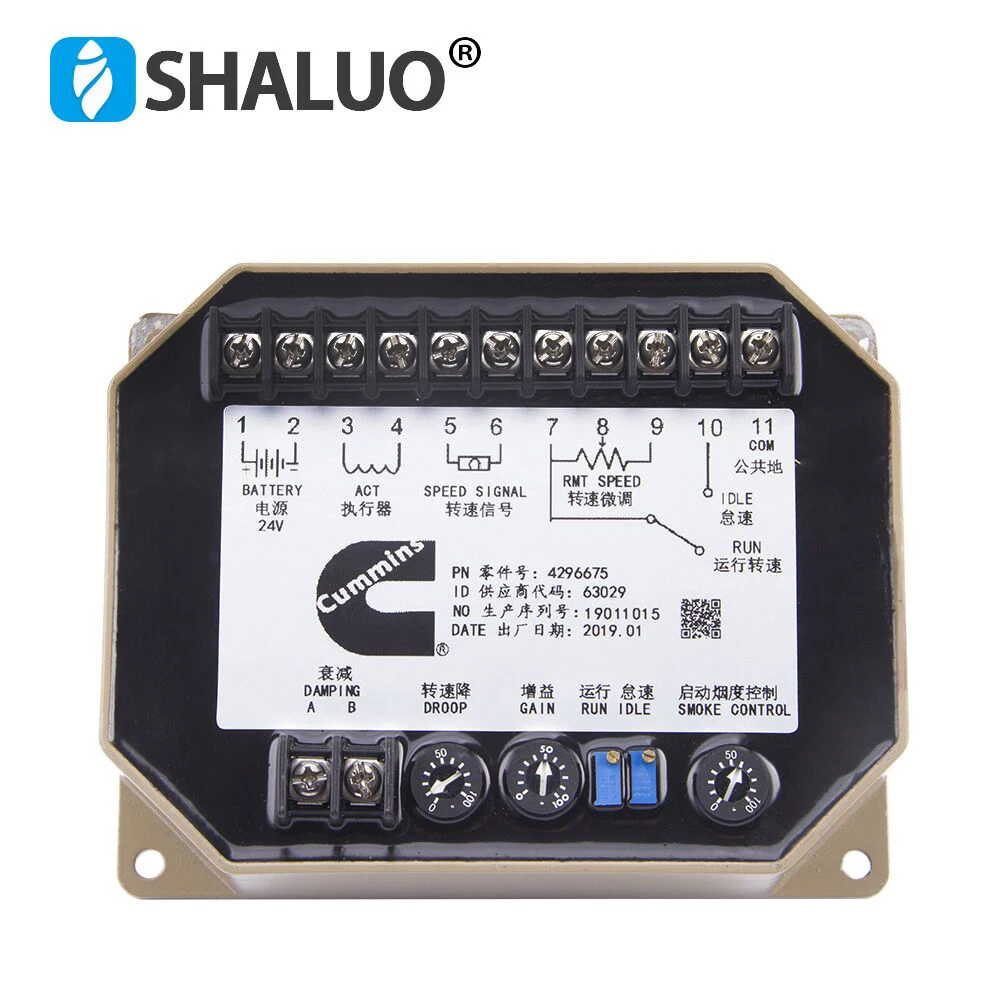

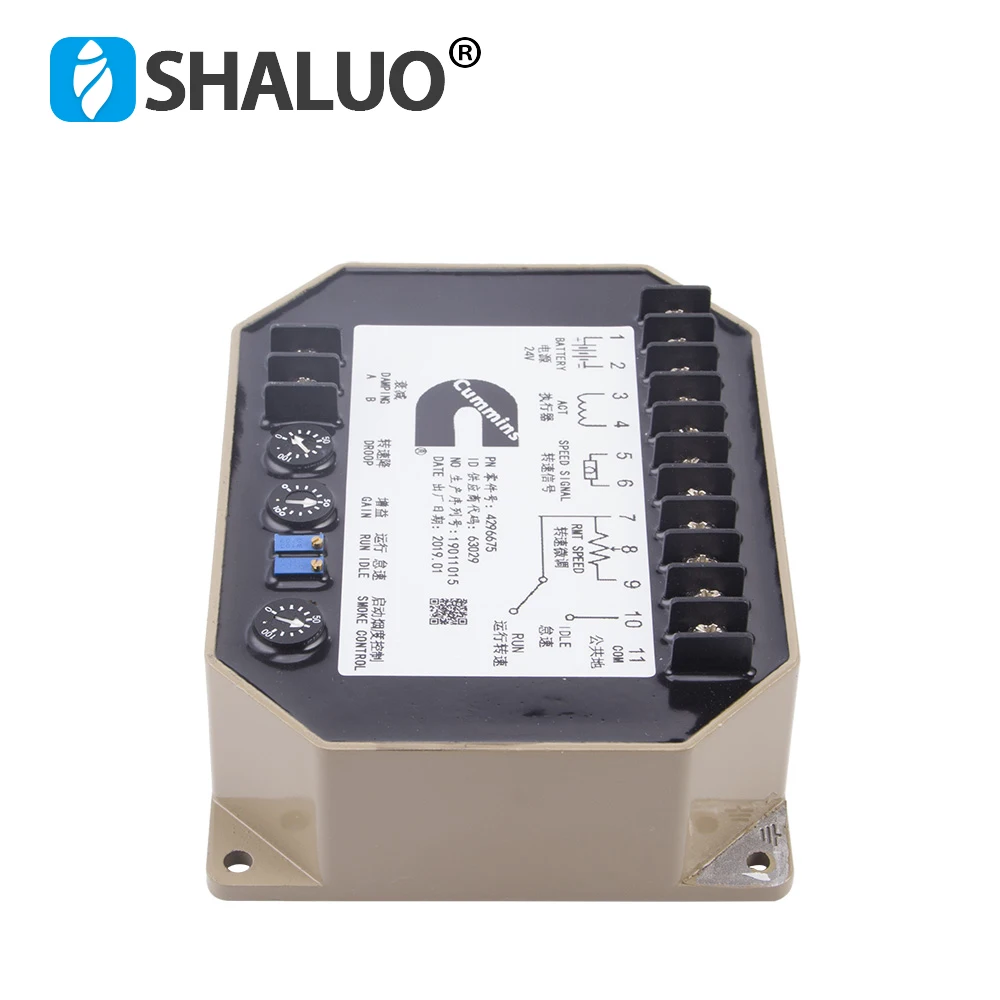

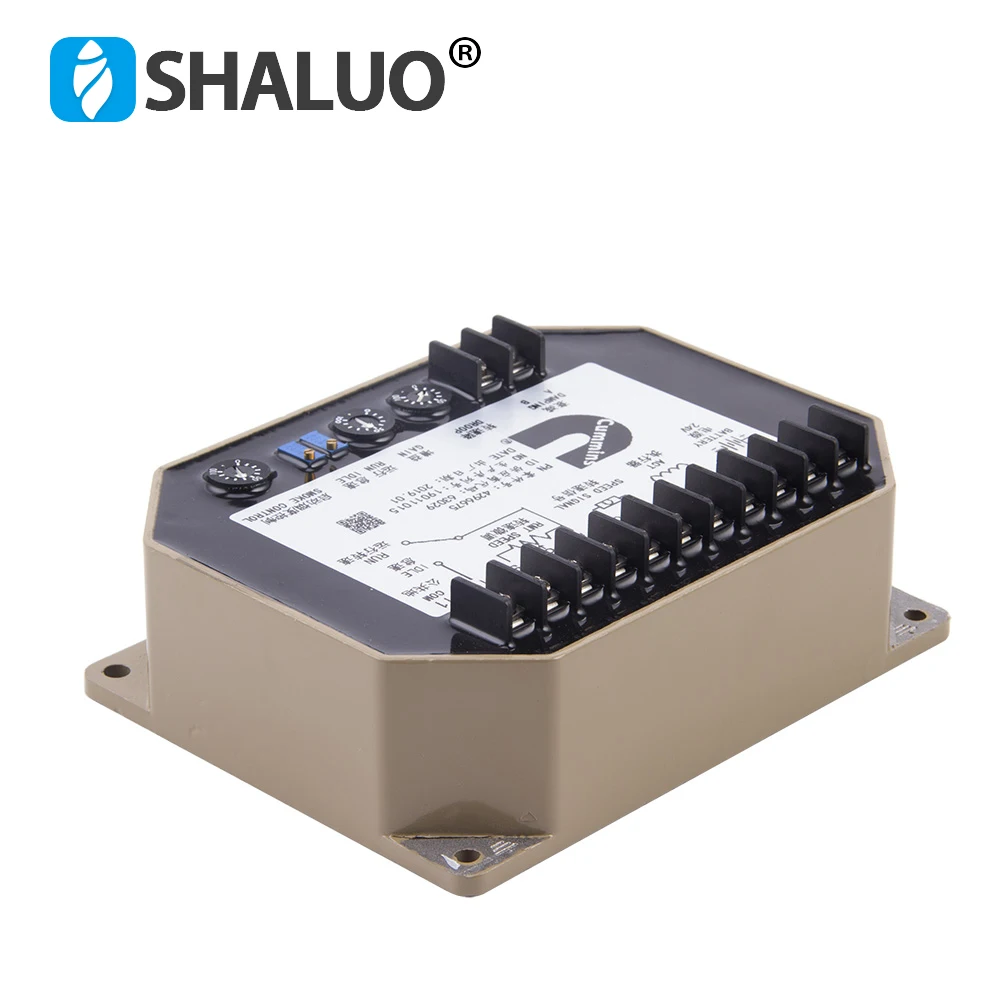

2.3.4 Ударное Ускорение: < 150 м/с'3. Инструкции по эксплуатации3,1 внешний вид и размеры:См. Рис. 13,2 метод подключения3.2.1 батарея1 # терминал: мощность; 2 # терминал: gnd.1мм? Или больше
Размер медной проволоки должен быть подключен d.5afuse должен быть добавлен к линии питания.

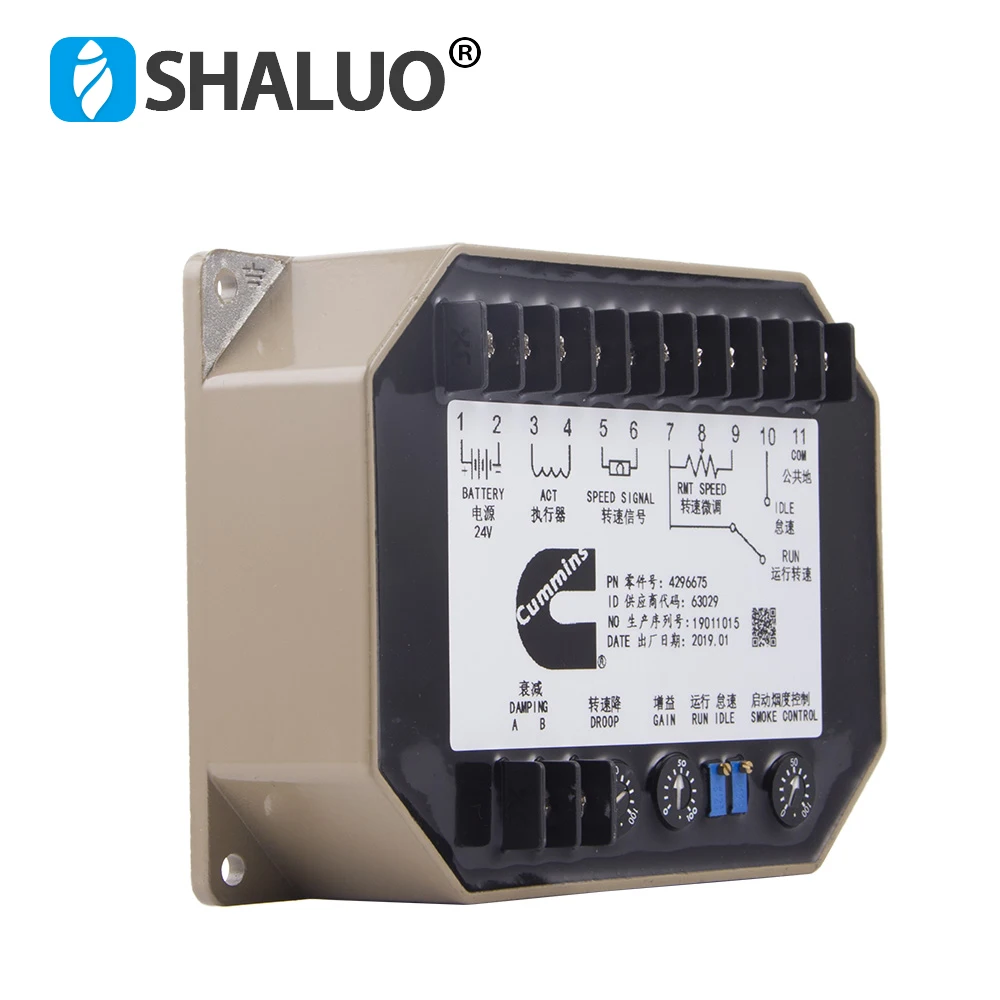

3.2.2 подключение привода3 # & 4 # tempinals: для нормального близкого привода. Используйте 1 мм или медный провод большего размера. Не замыкайте кромки до GND.3.2.3 сигнал скорости5 # терминалы: сигналы скорости, 6 # терминалы: GND для сигнала скорости убедитесь, что общие наземные терминалы не установлены, когда источник сигнала скорости широко используется более чем одним оборудованием. Скрученная и защитная гамса должна использоваться для подключения управляющего устройства и датчика скорости, когда существует сложная Электромагнитная среда, заземляющий провод щита хамess должен быть подключен к двигателю или другой точке, близкой к датчику скорости.3.2.4 дистанционная регулировка скорости:Многоповоротный потенциометр, установленный на панели, должен быть подключен к 7 #, 8 # и 9 # клеммам в качестве скорости дистанционного управленияРегулятор. 5 (4,7) k Ом потенциометра PN является 3015105.Его 2 # pin должен быть подключен к терминалу управления 8 #. Резистор 120K-Ohm может быть соединен сериями на клемме 8 # в цепи, чтобы улучшить стабильность двигателя, при необходимости (как на рис. 2)
Держите 8 # и 9 # termin als открытыми, если Удаленная Регулировка не требуется.
3.2.5 переключатель режима ldle/Run:
10 # терминалов-интерфейс переключателя режима ldle/Run. Переключатель или реле могут быть подключены между 7 # и 10 # клеммами. Когда переключатель или реле открыты, управляющий будет работать в режиме запуска. Пока переключатель или реле закрыты, управляющий будет работать в режиме холостого хода. 3.2.6 общий GND 11 # терминал является запасным GND и не должен быть подключен в нормальном состоянии.3.2.7 демпфирующий терминалA # и B # терминалы являются демпфированием расширения. Если регулировка усиления не может удовлетворить требования стабильности, Подключите два терминала напрямую.
3,3 Настройка и эксплуатация:3.3.1 ДропЭтот счетчик используется для определения степени скорости Делина при переноске двигателя.3.3.2 потенциометр GAINThis используется для настройки чувствительности регулировки скорости при смене нагрузки двигателя. Поверните его по часовой стрелке, чтобы уменьшить чувствительность, поверните его против часовой стрелки, чтобы увеличить чувствительность для нормального привода close. Регулирующий потенциометр может быть полезен для сохранения стабильности двигателя в какой-то особой ситуации.3.3.3 запускЭтот потенциометр используется для установки целевой скорости. 1800 об/мин является значением по умолчанию, если 1500 и 1800 об/мин скорость запуска существует в одном двигателе. Поверните 3-5 циклов counterclo ckwise, если требуется 1500 об/мин, или иначе, genset может будильник и выключение.3,3 4 холостого хода этот потенциометр используется для установки целевой скорости ldle.
3.3.5 контроль дымаЭтот потенциометр используется для установки режима контроля дыма в режиме onRUN во время запуска col/lot, чем больше potntimetet seting означает более srngent conto, ltis usualy setonte 60% point.Ilf пусковой контроль дыма не требуется, установите pteniome до точки ниже 15%.Управление говемнор wie скончались с тяжелым изгибом
Парение:
Управляющая проволока, связанная с тяжелым током, была запрещена!Предупреждение: авторское право на этот файл принадлежит CCEC, он не должен использоваться для любых других целей без разрешения CCEC.Примечание: см. Более подробную информацию о 3379231 руководстве управляющего электрическим топливом.
