Voltmeter Amperemeter 100V 50A Red Blue, Цифровой вольтметр-амперметр DC 100В 50А, дисплей красный и синий 0.28", шунт 50А
Последнее обновление: 30.04.2022
Цифровой вольтметр-амперметр постоянного тока 100В 50А, дисплей красный и синий 0.28", шунт 50А, шлейфы, размеры 48x29x22мм
Этот универсальный цифровой вольтметр-амперметр постоянного напряжения/тока имеет очень широкую область применения. Его можно использовать в автомобиле в качестве индикатора напряжения/тока бортовой сети, в готовых и самодельных источниках питания, измерительных приборах, стендах, автомастерских, зарядных устройствах и везде, где требуется контроль и измерение постоянного напряжения и тока в диапазоне 0...100В и 0...50А. Прибор очень прост в установке и может питаться как непосредственно от измеряемой цепи, так и от отдельного источника питания. Удобная конструкция позволяет быстро смонтировать прибор на панель и закрепить при помощи встроенных защелок, а яркий и контрастный дисплей легко считывать показания.

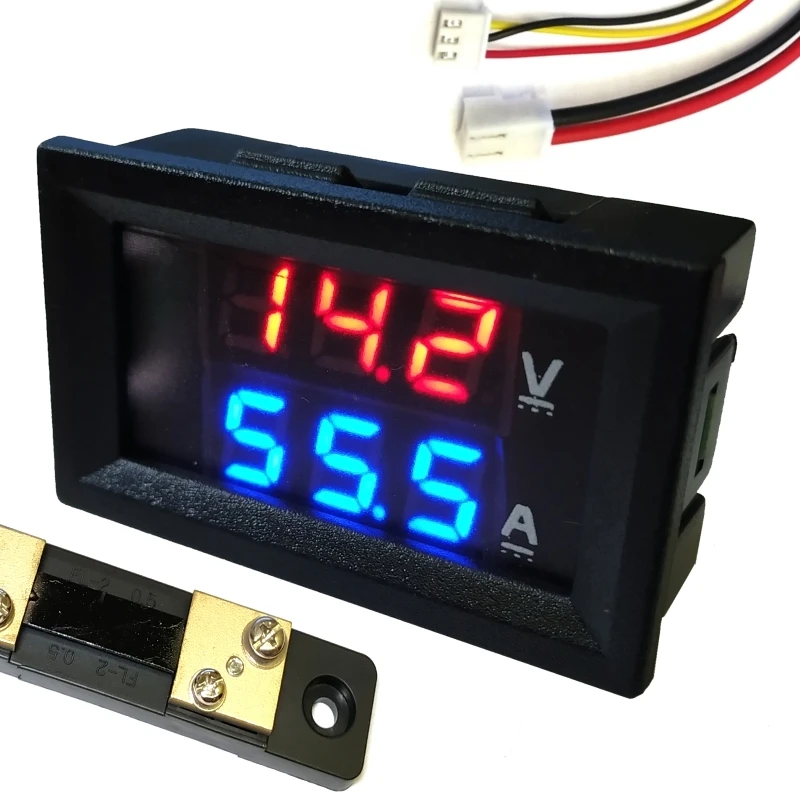

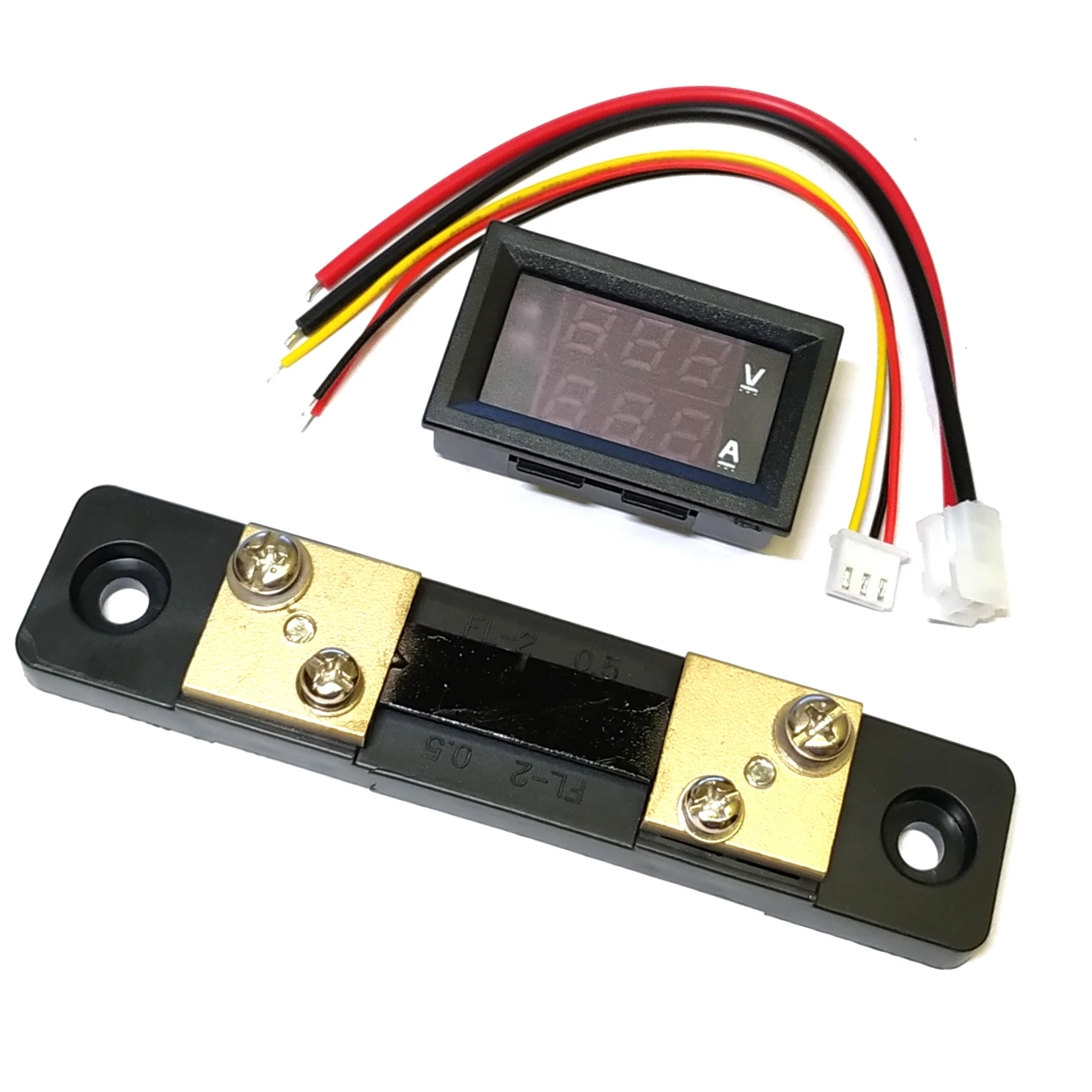

Комплектация: Вольтметр-амперметр + шунт 50А + 2 шлейфа для подключения
Основные технические характеристики вольтметра:
Диапазон измерения напряжения при 3-проводном включении: 0...100В DC
Диапазон измерения напряжения при 2-проводном включении: 4.5...30В DC
Диапазон измерения тока: 0...50А DC
Дисплей напряжения: красный 0.28"
Дисплей тока: синий 0.28"
Период обновления показаний: 0.3с
Разрешение: 0.1В, 0.1А
Регулировка показаний напряжения и тока (калибровка): 2 потенциометра на плате
Диапазон температур: -20...+65℃
Потребляемый ток: <20мА
Размеры: 48x29x22мм

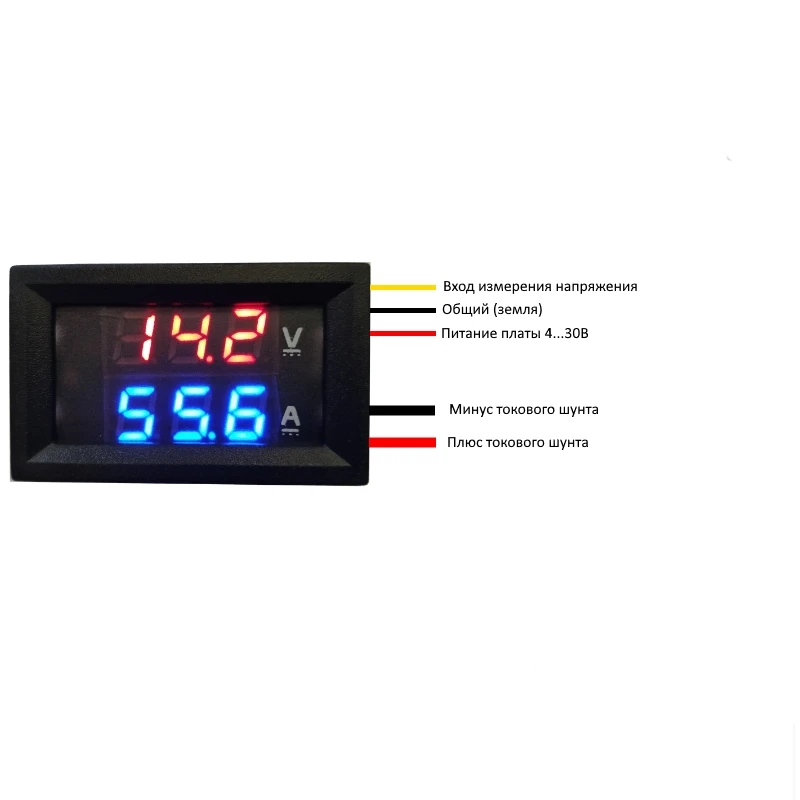

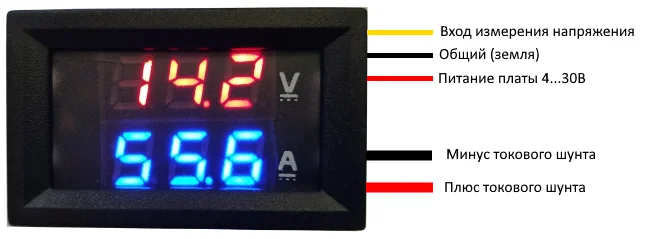

Описание проводов для подключения:
Черный тонкий провод - минус (земля).
Красный тонкий провод - питание платы вольтметра-амперметра
Желтый - сигнальный вход для измерения напряжения
Черный толстый провод: минус токового шунта
Красный толстый провод: плюс токового шунта
Схемы включения:

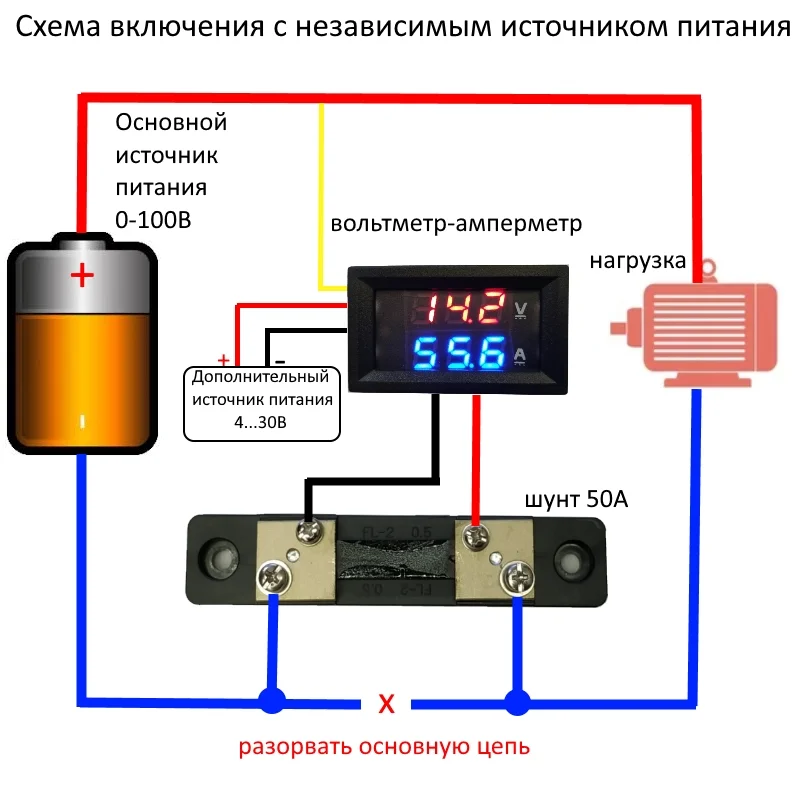

Схема включения с независимым источником питания платы прибора позволяет измерять напряжение и ток в диапазонах 0...100В и 0...50А
Плюс схемы: максимально возможный диапазон измерения.
Минус схемы: требуется дополнительный источник питания 4...30В.

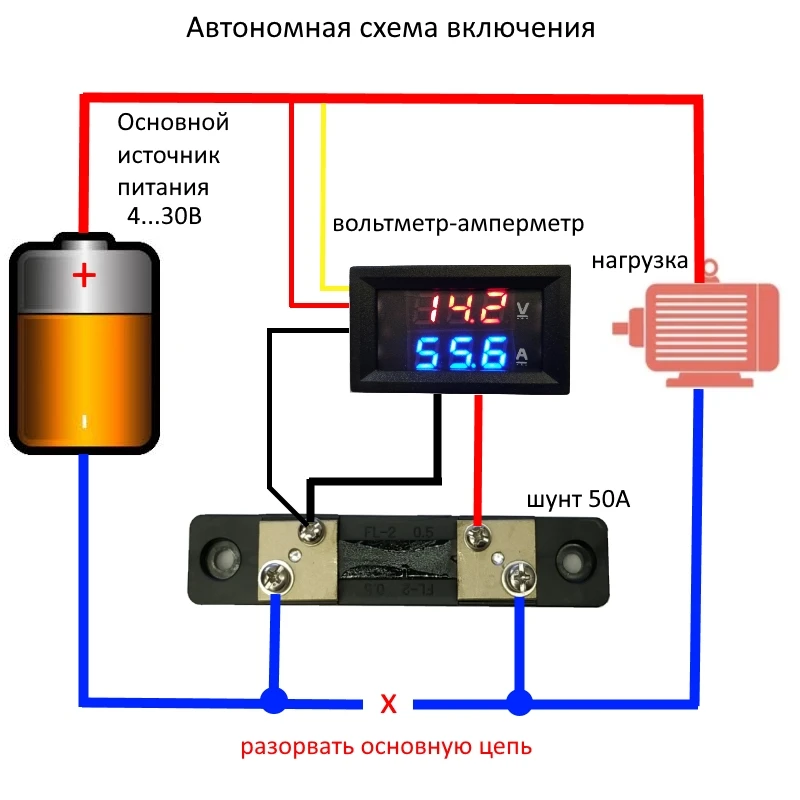

Автономная схема включения без дополнительного источника питания.
Плюс схемы: не требуется дополнительный источник питания, прибор питается непосредственно от измеряемой цепи.
Минус схемы: диапазон измерения напряжения сокращается до 4...30В. При превышении напряжения в измеряемой цепи более 30В вольтметр выйдет из строя.
(!) Запрещается при такой схеме включения превышать напряжение в цепи более 30В.

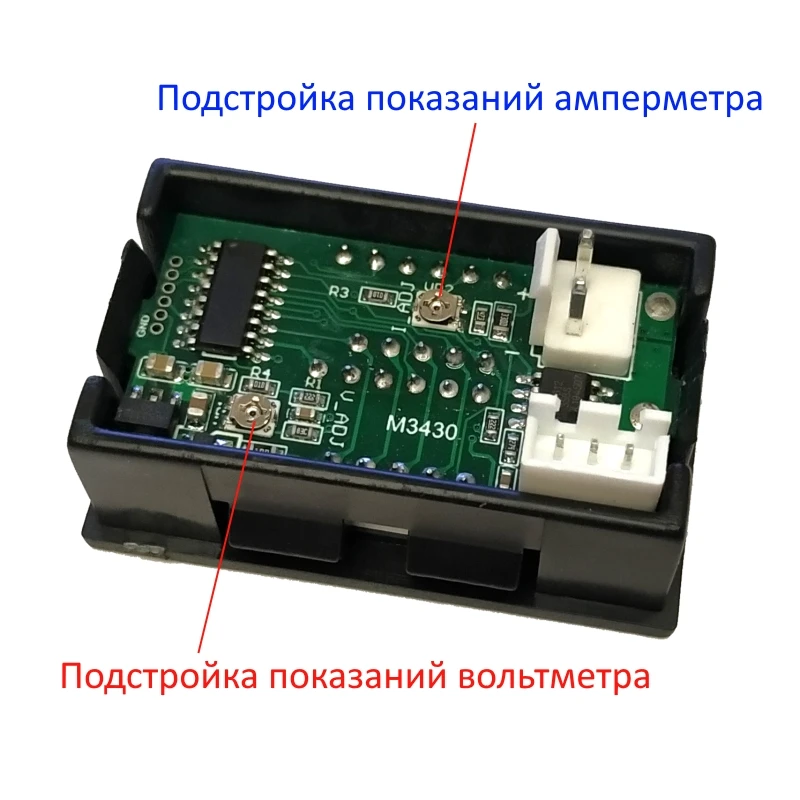

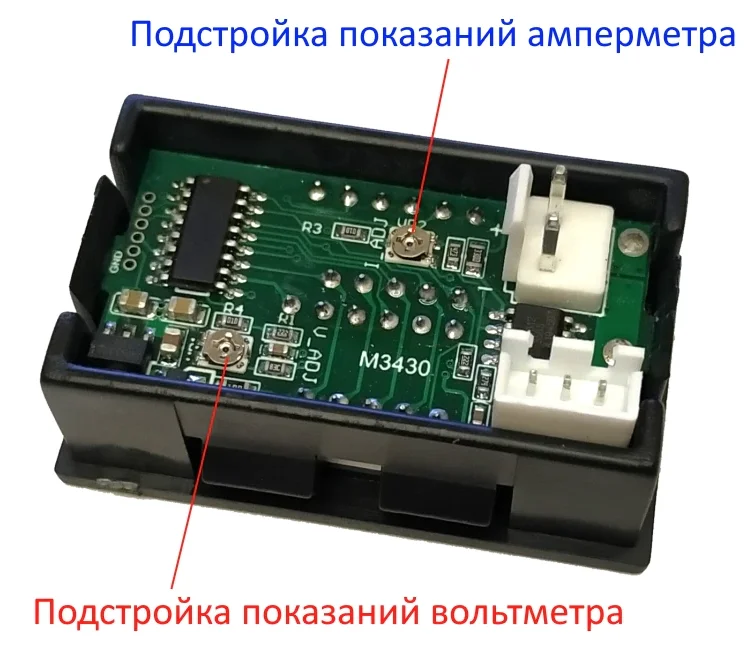

Калибровка показаний вольтметра-амперметра:
Для калибровки показаний прибора включите дополнительно в цепь мультиметр и подгоните подстроечными резисторами отображаемые значения напряжения и тока прибора в соответствии с показаниями мультиметра.
