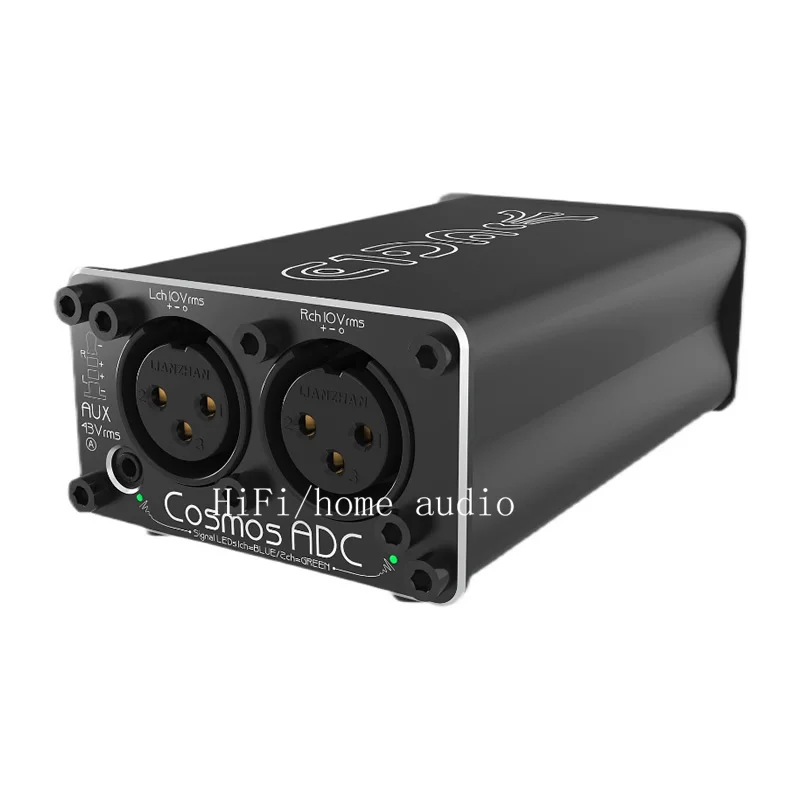

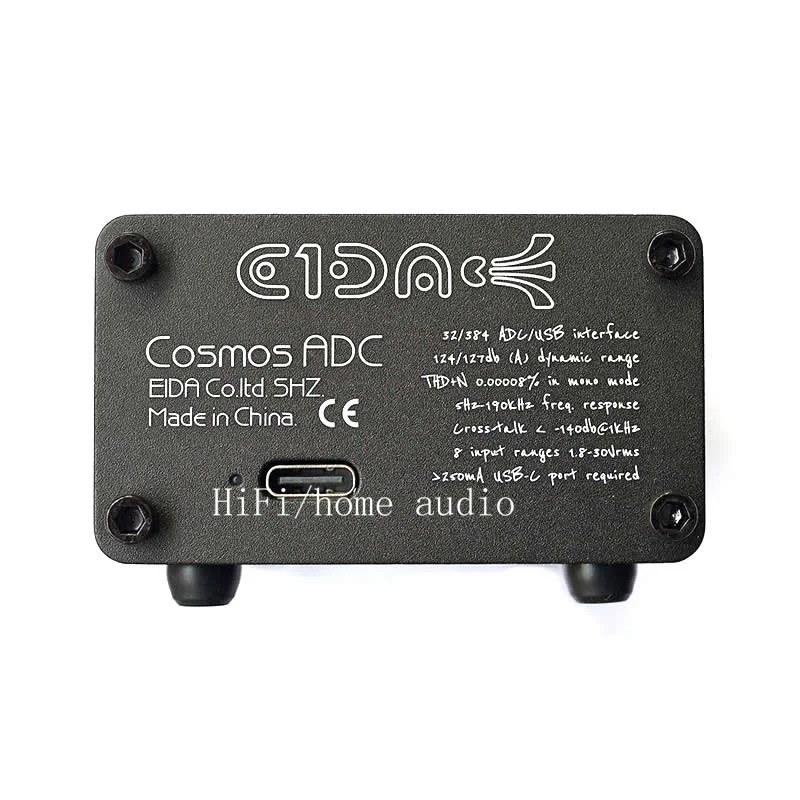

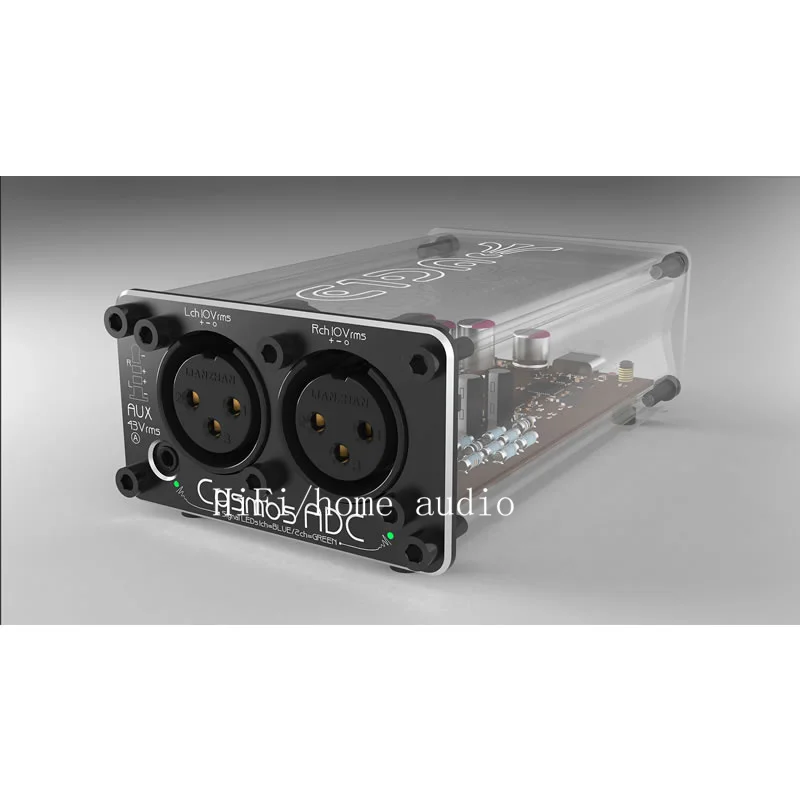

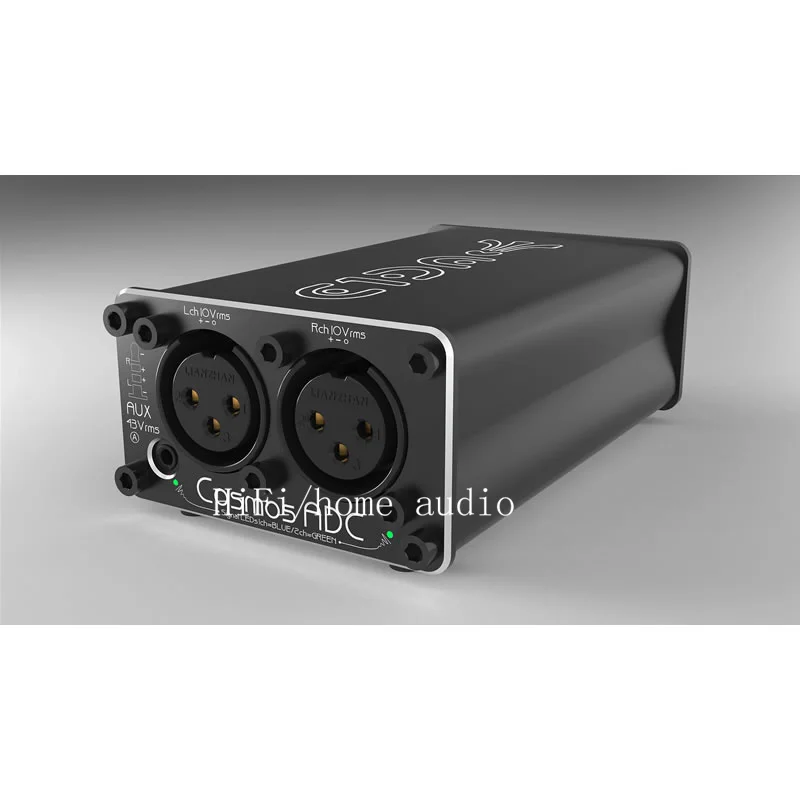

Cosmos ADC
Характеристики:
Материал и обработка поверхности: алюминий черный оксид пескоструйная обработка + лазерная гравировка
Основные компоненты: ES9822Pro, OPA1612, Susumu, Viking resistor Murata, Samsung C0G конденсатор, Тайвань-сделано гнездо и DIP переключатель
Размеры: 104x61x39мм
Вес: 157 г
Мощность: USB-C + 5 В постоянного тока, <250 мА ток
Вход: USB мост Comtrue CT7601CR Custom FW
XLR L/R (FDA) до 10Vrms
AUX 2,5 мм Джек до 43Vrms
Выход: USB-C, PCM до 32b/384 кГц
Задержка: 5 мс @ 192 к ASIO4ALL REW измеряется как физическая Задержка/2
От входа ADC до выхода 9038D
Входной диапазон/сопротивление:
1,7 Vrms 640Ω
2,7 Vrms 1kΩ
3,5 Vrms 1.3kΩ
4,5 Vrms 1.66kΩ
6,7 Vrms 2.46kΩ
7,6 Vrms 2.82kΩ
8,5 Vrms 3.12kΩ
10Vrms 3.48kΩ
Примечание: Несимметричное сопротивление около 30% ниже
Частотная характеристика: 5-180 + kHz @ 32b/384kHz, в зависимости от настроек интерполяционного фильтра
Отношение сигнал-шум: SNR = DR @ MONO:
128-129дб (а) класс А,
127 +/-1 дБ (A) класс-B,
<126дб (A) класс C> 125дб (A)
Режим стерео примерно на 3 дБ ниже SNR/DR

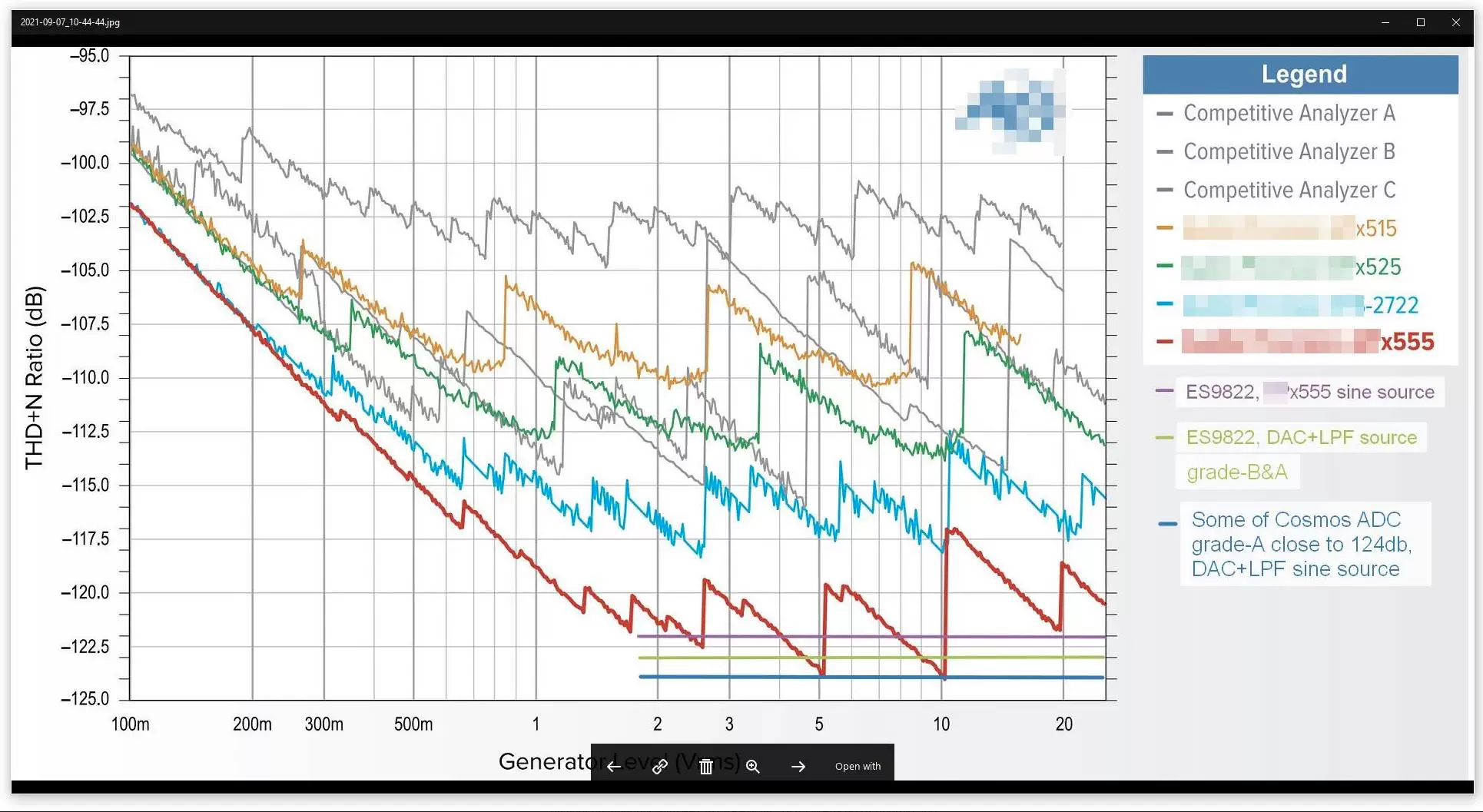

THD + N @ 1kHz@-.5dbFS SR48kHz BW 20-20kHz .00007%, SINAD >123db типичный для класса A, 122db Grade-B
THD @ 1kHz@-.5dbFS BW 22-22kHz <.00003%(.3-.2ppm) типичный для 32b/48kHz всех гармонических уровней-135-145db
Перекрестие: < -140 дБ @ 1 кГц
Драйвер Baidu сетевой диск Ссылка для скачивания:
Ссылка: https://pan.baidu.com/s/1hyxg9mWLML9jTNrmpCK4Xg
Код извлечения: 0a6p
Cosmos_Tweak Windows APP Baidu сетевой диск Ссылка для скачивания:
Https://pan.baidu.com/s/1ZmASjgp_Wf_ayfqaROTUYQ
Код извлечения: 5y14

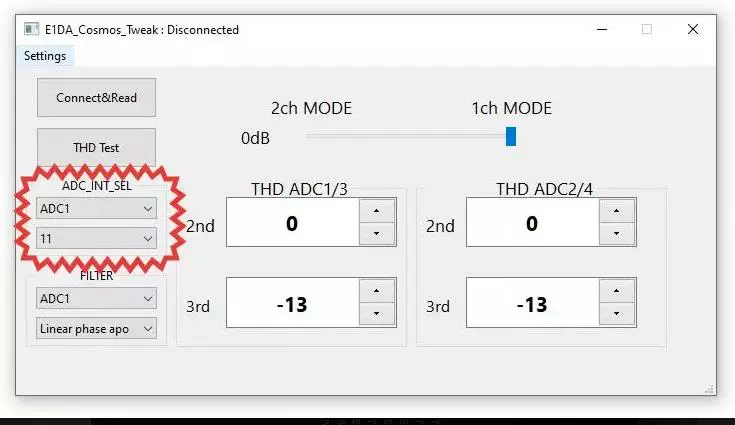

E1DA Cosmos Tweak приложения для Windows Примечания
Это приложение регулирует гармонические уровни искажений, интерполяционные фильтры и настройки интегратора для ADC.
Гармоническое управление похоже на наше приложение TWEAK9038 Android для ЦАП 9038D/S, но без регулировки громкости.
Все устройства ADC откалиброваны перед продажей, поэтому лучше не менять настройки приложения Cosmos Tweak Windows без копирования калибровочных значений.
Например, после подключения к ADC, выполните TweakCosmosQT.exe, нажмите кнопку [подключение и чтение], вы можете увидеть значение калибровки компенсации THD ADC1/3: 2nd, 3-й, как левый канал ch
THD ADC2/4: 2-й, 3-й как правильный ch
И ADC_INT_SEL для ADC1-4 (как правило, все параметры = 11)
При необходимости сделайте отметку об этих параметрах или скриншотах для сохранения.
Чтобы подтвердить правильность калибровочного значения, нажмите кнопку [подключение и чтение] еще раз, чтобы проверить, подключено ли приложение к оборудованию, и не теряйте значение калибровки!
Типичные значения второго смещения-0 +/-5 и третье смещение-от-7 до-15.
Почему вы говорите, что вам может понадобиться это приложение? Предположим, что у вас есть точный источник синусоидальной волны с ультранизким искажением (например, анализатор точки доступа, изготовленный на заказ-150 дБ очистите осциллятор 1 КГЦ или Cosmos DAC), вы можете самостоятельно пересчитать искажение Cosmos ADC.
Так же, как анализаторы AP должны периодически повторяться каждый год, поэтому точные АДК, такие как космос, должны быть пересчитаны для THD.
Параметр ADC_INT_SEL может улучшить SNR ADC.
Режим 2ch регулировки слайдера/режим 1ch может переключать стерео/моно режим ADC таким же образом, как Регулировка громкости.
Есть 8 режимов фильтра на выбор, режим по умолчанию является apodized линейной фазой. Если вас беспокоит задержка, вы можете выбрать минимальный фазовый фильтр. Все измененные параметры автоматически сохраняются.

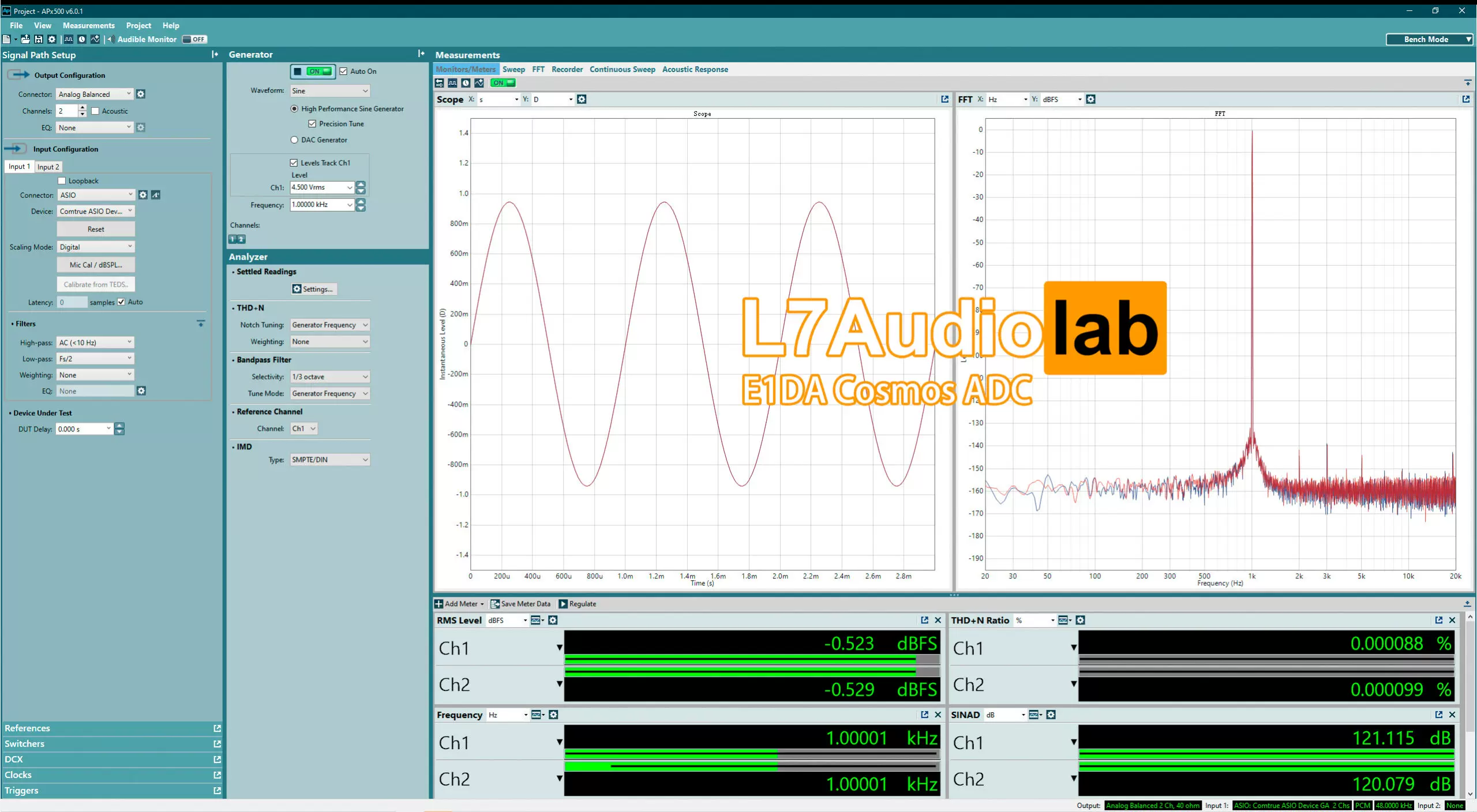

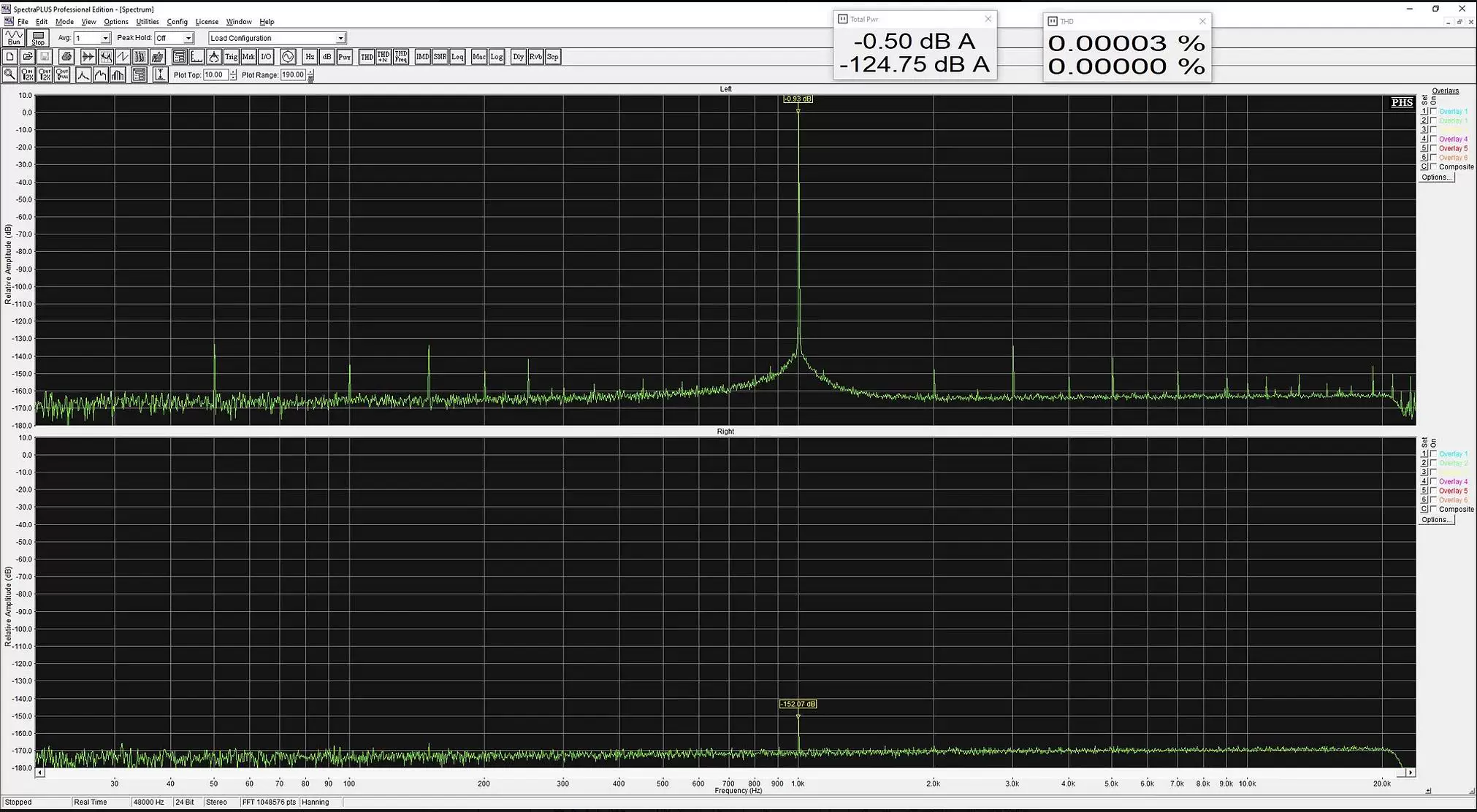

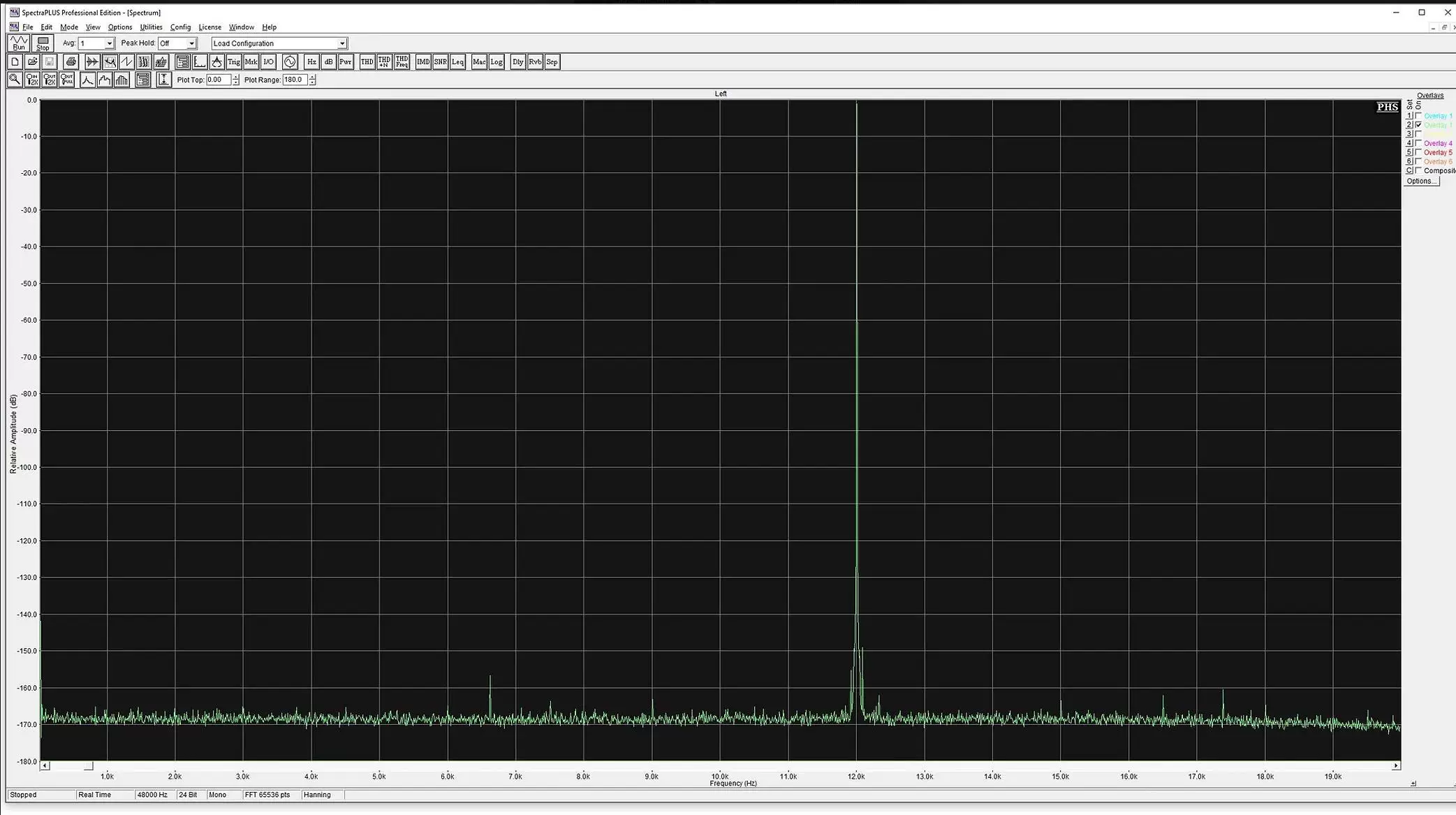

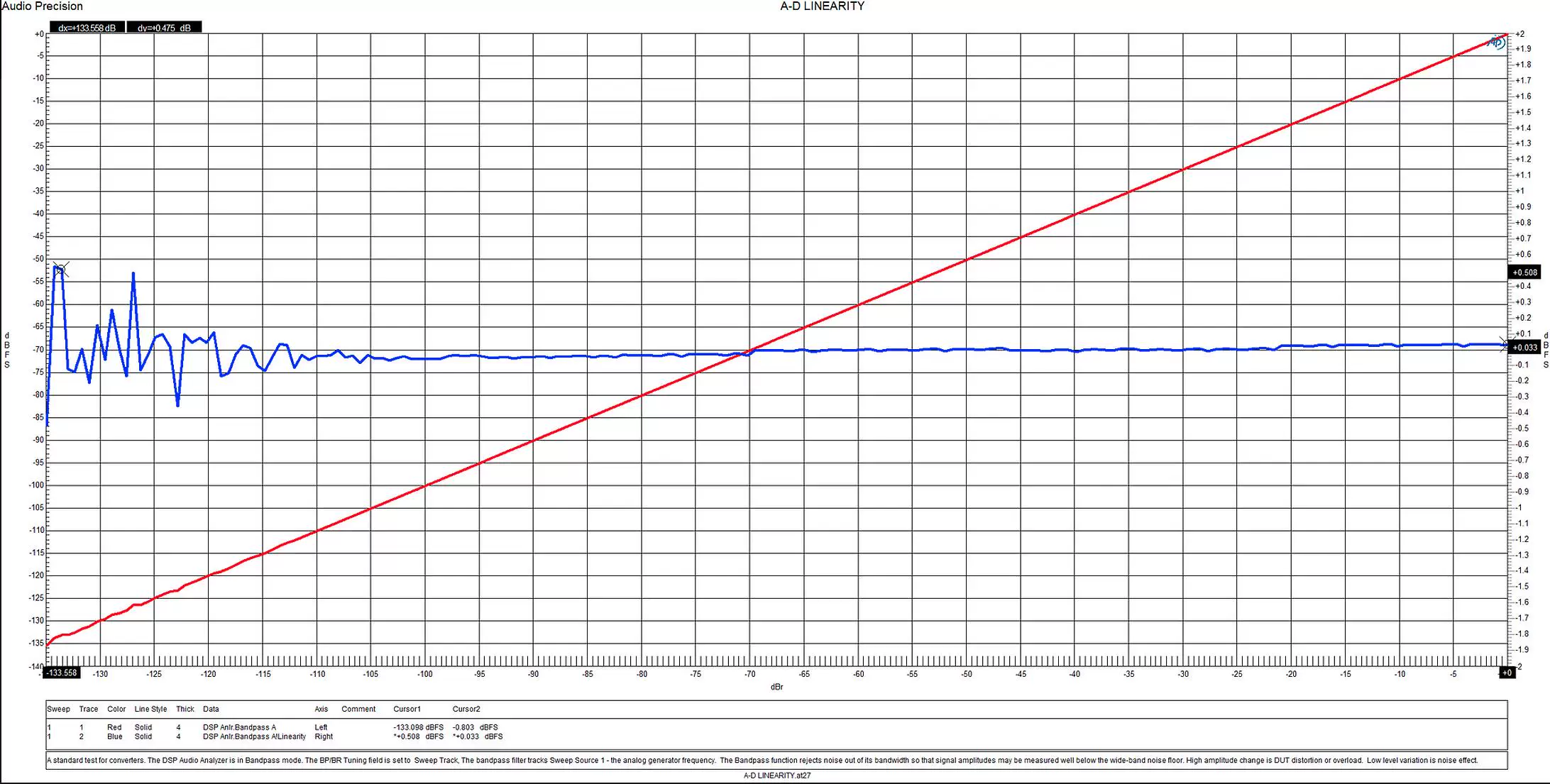

Технические сюжеты и подсказки
