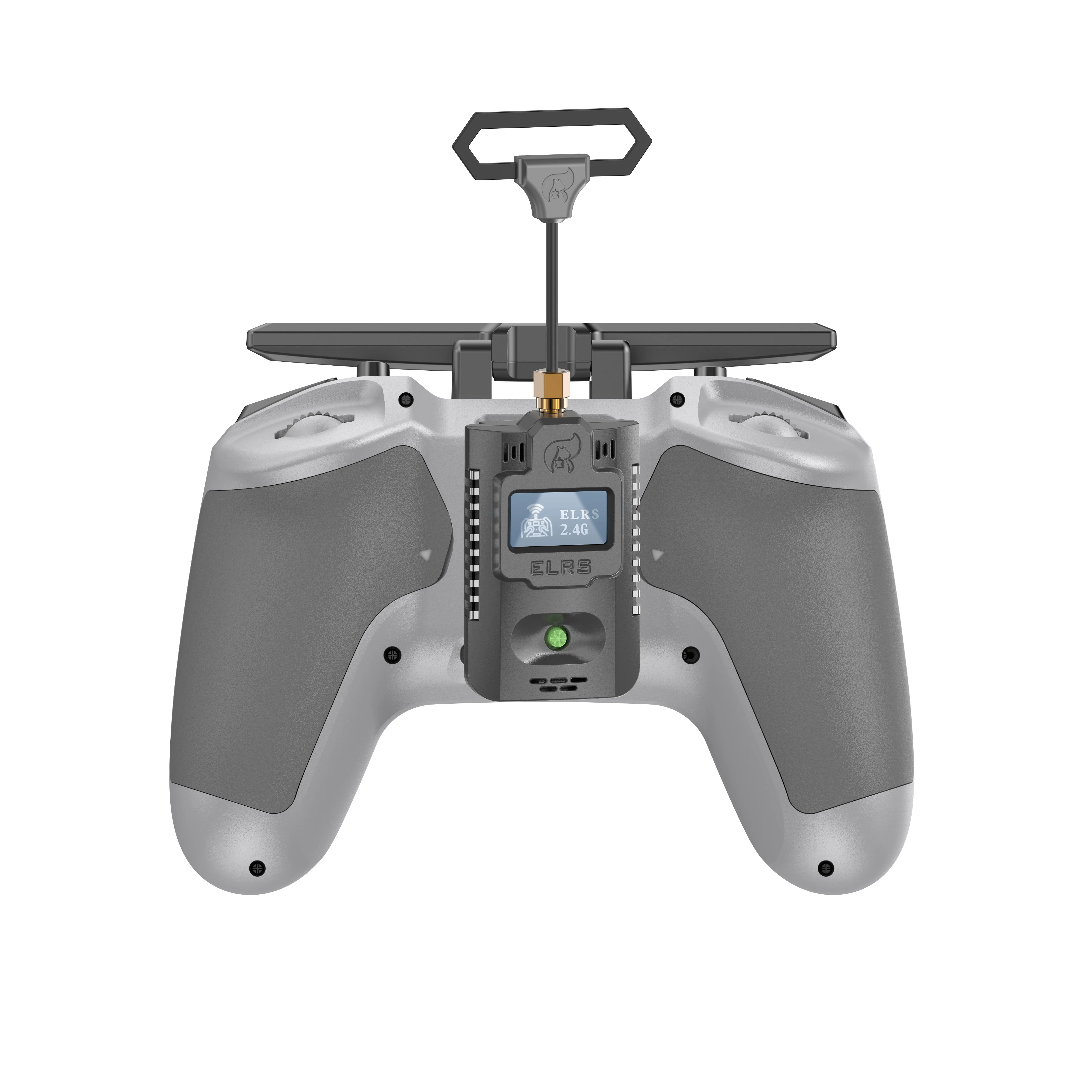

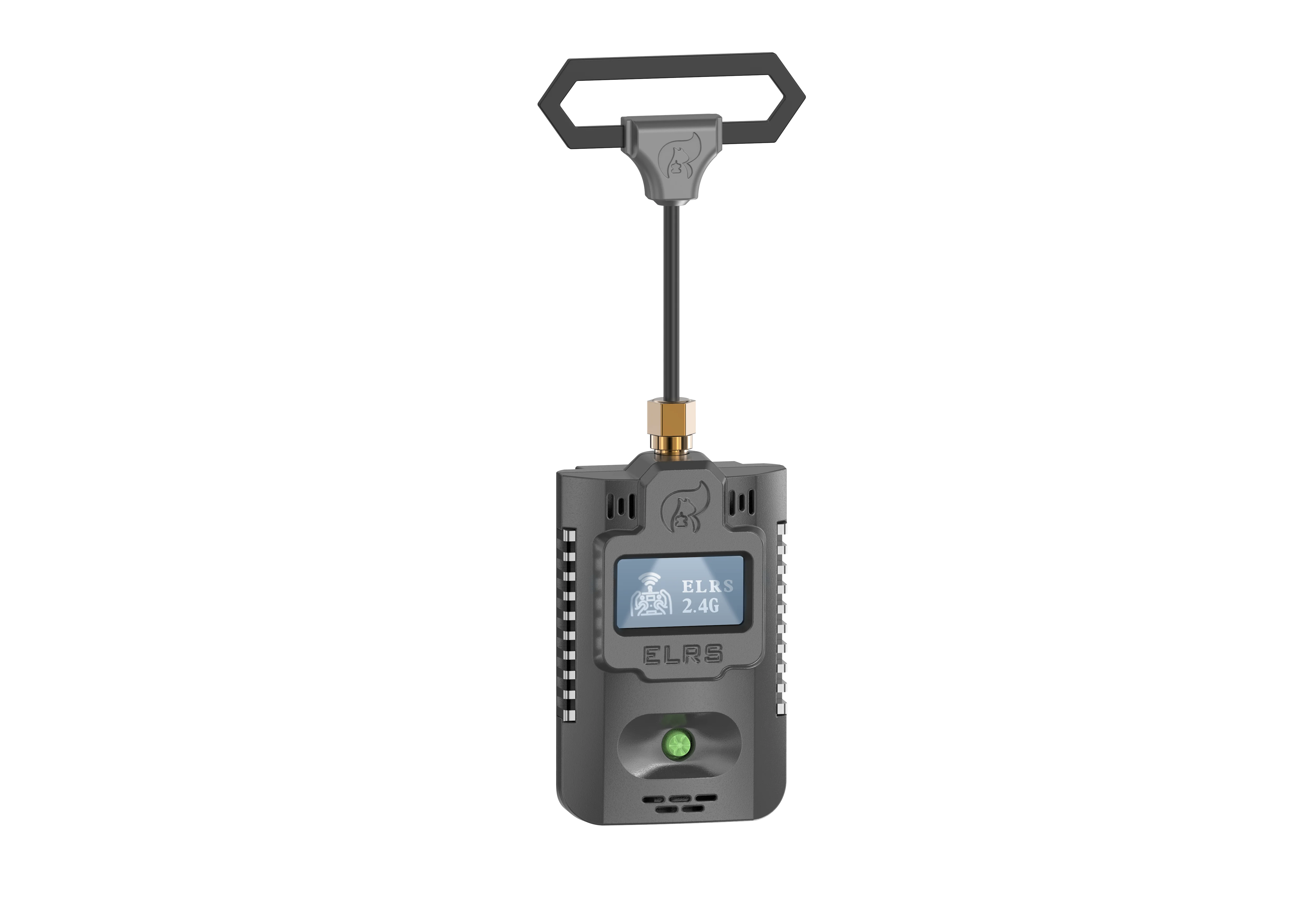

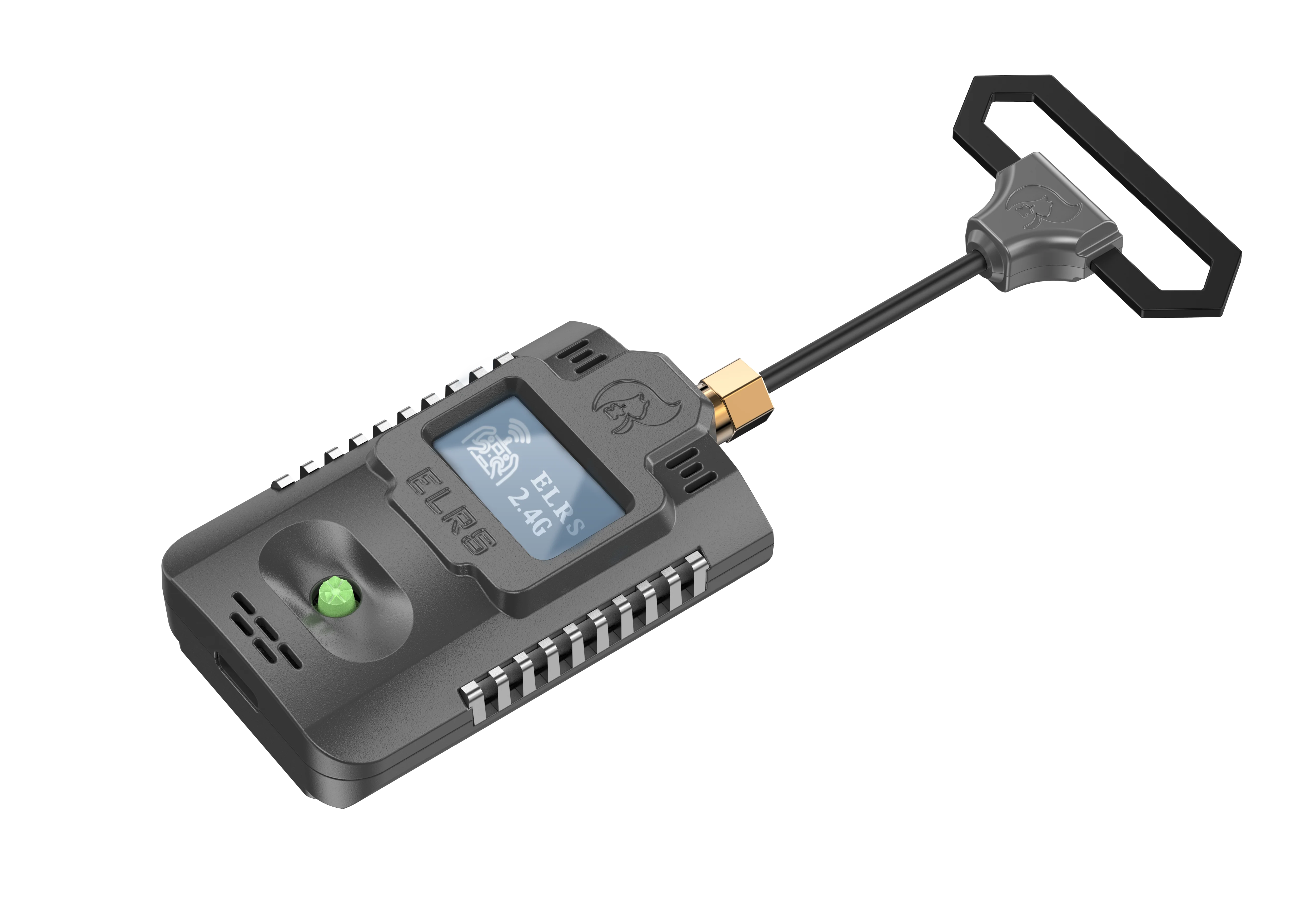

JUMPER T-Pro 2,4G ELRS TX Module AION NANO высокочастотный головной приемник RX для летательных аппаратов дальнего действия

TX

Технические характеристики:

Продукт: перемычка 2,4G ELRS TX модуль

Название модели: AION TX NANO

Экран: дисплей на органических светодиодах (OLED)

MCU: ESP32

Выходная мощность RF: 10-500 мВт

Частотный диапазон: 2,4 ГГц-2,5 ГГц

Встроенное программное обеспечение: ExpressLRS

Антенна: направленность Алмазная антенна для лучшего проникновения сигнала

Рабочее напряжение: DC5-8.4v

Максимальная частота обновления приема: 500 Гц

Кнопка меню: Кнопка 5 направления

Напряжение: DC6-8.4V

Рабочий ток: <400mA

Порт: S. Port

Обновление прошивки: через Wifi, UBC-C или синий зуб

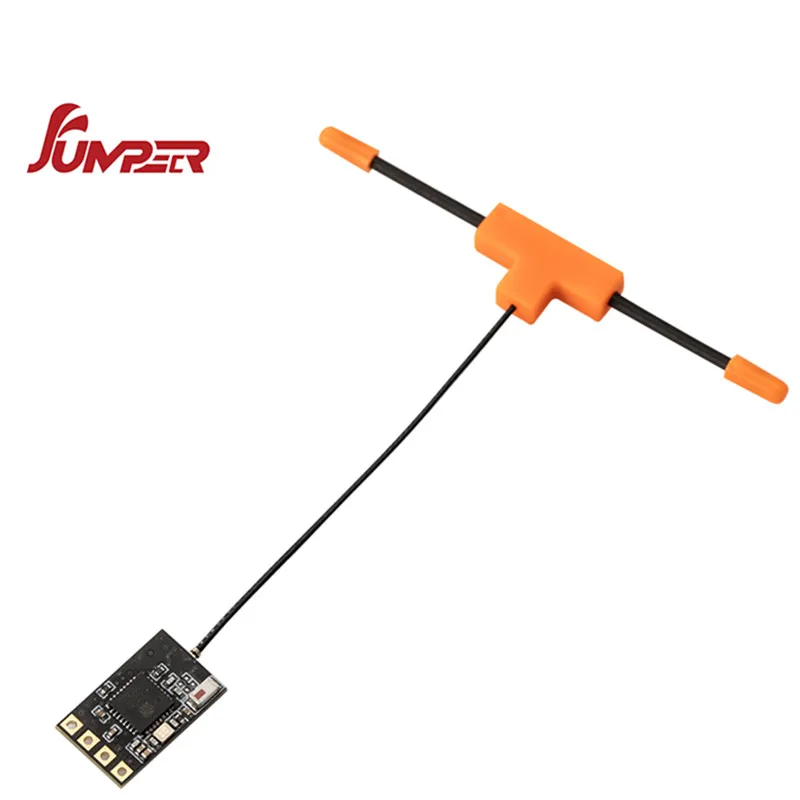

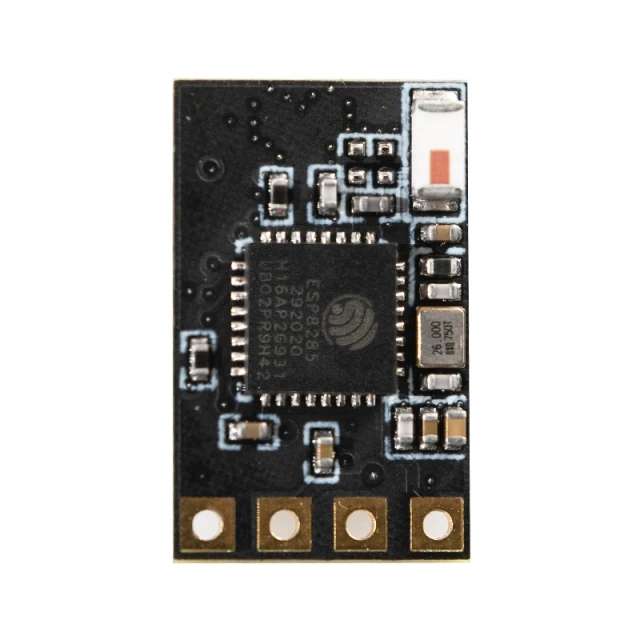

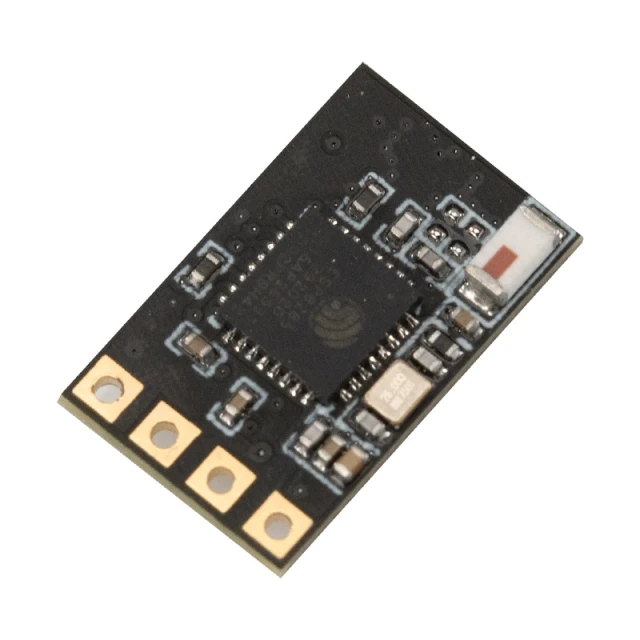

RX

Технические характеристики

Размер: 17,2*8,8*4,3 мм (Д x Ш x В)

Вес: 1,1 г

Количество каналов: 16Ch

Диапазон рабочего напряжения: 3,5 V ~ 6V

Рабочий ток: 60 мА при 5 В

Рабочий диапазон: полный диапазон

Расстояние: >5 км

Совместимость: радиоприемники в режиме ELRS 2,4

Процедура связывания

Привязка-это процесс уникального связывания приемника с радиочастотным модулем передатчика/передатчика. Передатчик внутреннего

Или внешний радиочастотный модуль может быть соединен с несколькими приемниками (не использоваться одновременно). Приемник может быть только

Привязанный к одному радиочастотному модулю. Для завершения процедуры привязки выполните следующие действия.

1. Поместите передатчик/радиочастотный модуль передатчика в режим привязки

2. Питание на приемнике, зеленый свет приемника будет мигать, и приемник находится в режиме привязки. Привязка в радио,

Зеленый свет приемника будет всегда гореть, затем переплет будет завершен.

Если приемник не подключен через 20 секунд после включения, приемник перейдет в режим обновления прошивки Wifi,

Зеленый свет будет мигать одновременно.

При отключении питания

Failsafe-полезная функция, которая предназначена для заданного выходного положения канала при потере контрольного сигнала в течение определенного периода.

Выполните действия, чтобы установить Failsafe для необходимых каналов:

Failsafe для приемника, поддерживающего ELRS, настройка режима RF может быть установлена через радиоинтерфейс, который не поддерживает импульса, удержания и

Пользовательские Три режима для каждого канала. Радио перейдите к: Настройка модели/внутренний RF/Failsafe.
