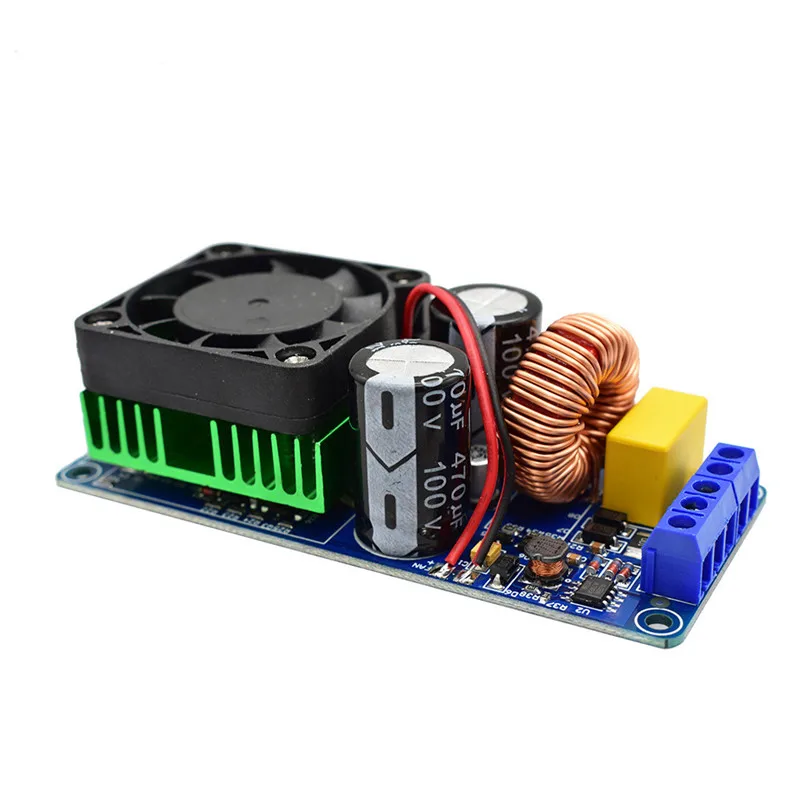

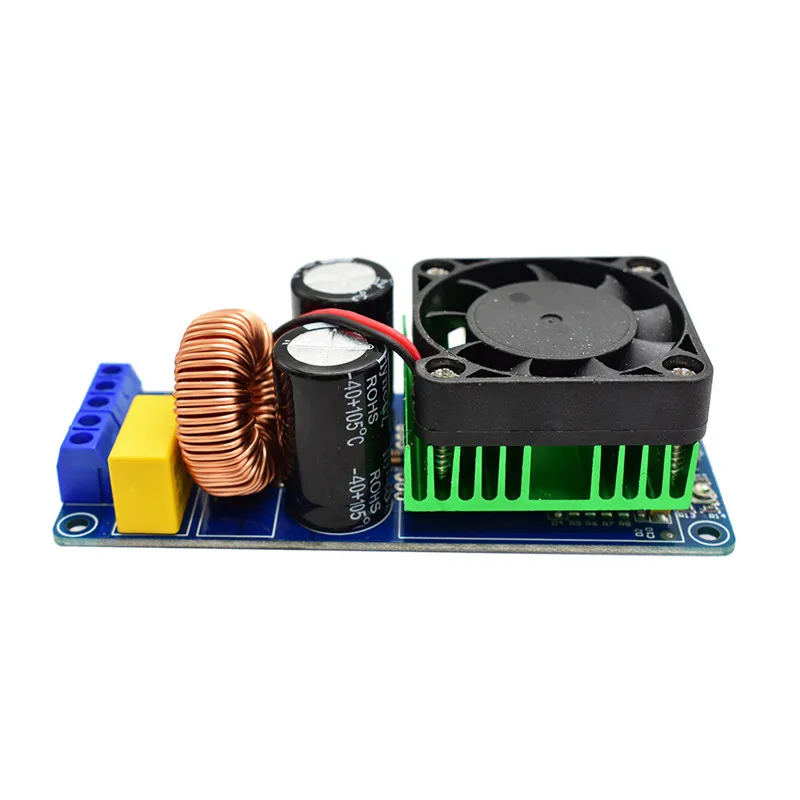

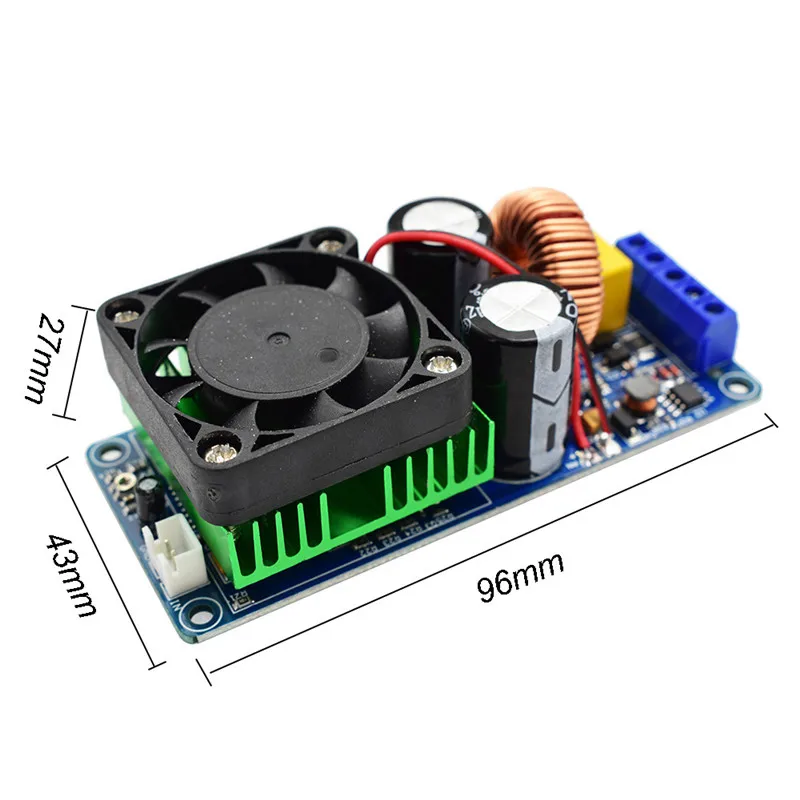

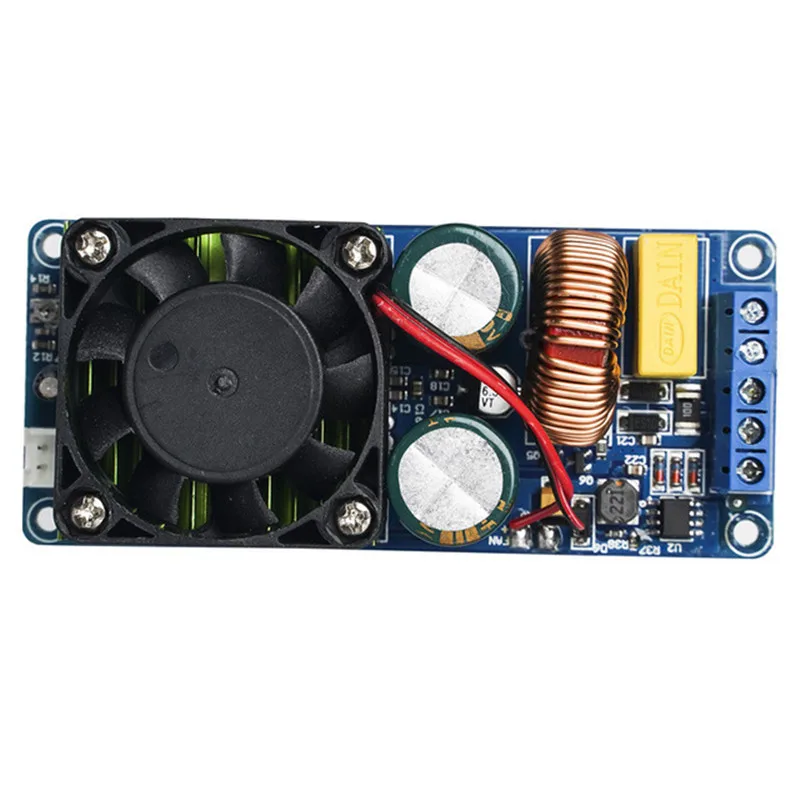

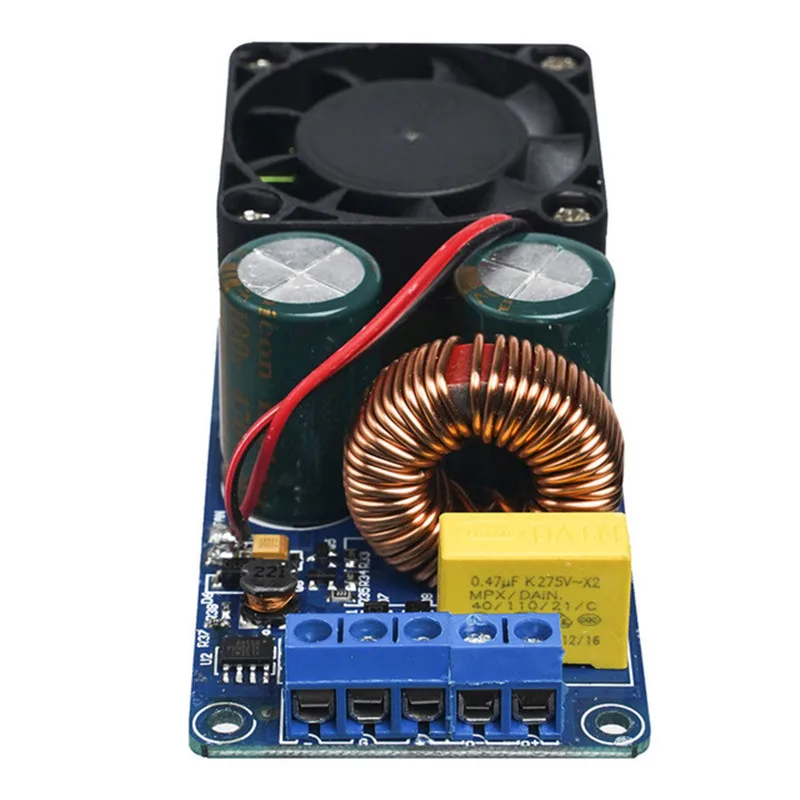

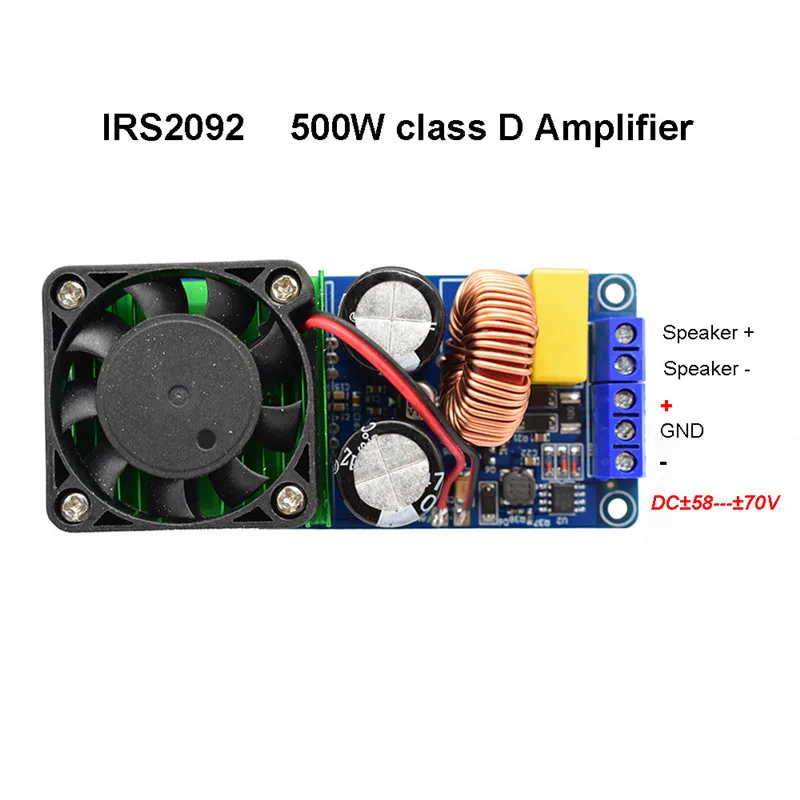

IRS2092 500 Вт плата цифрового усилителя мощности класса D, сценический моноканальный цифровой модуль мощности Hi-Fi, мини Плата усилителя мощности

В соответствии с формулой мощности P = U * U/R = напряжение * Напряжение/нагрузка, мощность определяется напряжением и нагрузкой. Чем выше напряжение и чем меньше нагрузка, тем больше мощность. Диапазон напряжения питания платы относится к напряжению платы в этом диапазоне. Он может работать нормально, но не все напряжения и мощности нагрузки так же высокая мощность, как отмечено, например, 12 В источник питания 4 Ом нагрузки, максимальная мощность 15 Вт, 8 Ом мощность максимальная 7,5 Вт; 24V источника питания 4 Ом, максимум 50 Вт, 8 Ом Максимальная мощность составляет 25 Вт; В любое время мощность источника питания должна быть больше, чем мощность усилителя мощности, в противном случае высокая громкость не будет двигаться, мощность будет уменьшена, и звук будет отключен, и соответствующая выходная мощность не будет достигнута.

Характеристика:

1. Напряжение источника питания: Двойной источник питания постоянного тока ± 58 --- ± 70 в

2. Номинальная выходная мощность: 500 Вт (± 65 в источник питания 4 Ом нагрузка, искажение 10%)

3. Эффективность: >= 90%

4. Отношение сигнал-шум: 90 дБ

5. Полное гармоническое искажение:

380 Вт (± 65 источника питания 4 ом динамики, искажения <0.1%)

280 Вт (± 65 источника питания 8 Ом динамиков, искажение <0.1%)

6. Частотный диапазон отклика: 20 Гц-20 кГц

7. Динамик: 4-8Ω

8. Увеличение напряжения: 36 раз

9. Вход чувствительность 1,5 V (амплитудно-модулируемый сигнал)

10. Защита от короткого замыкания на выходе: Да

11. Выходная защита постоянного тока, то есть защита динамика: Да

12. Защита от перегрева: Да

Температура радиатора трубка с полевым эффектом выше 100 °C, и выход выключен!

Меры предосторожности:

1. Номинальное напряжение источника питания составляет ± 65 в для двойного источника питания, и он может работать нормально, когда напряжение ± 58 --- ± 70 в (более 70 в, он будет гореть, И он не будет включен!), если это кольцевая корова, она не имеет функции регулирования напряжения, Напряжение будет колебаться с электросеткой, пожалуйста, используйте его с запасом. Не подключайте положительные и отрицательные полюсы источника питания неправильно, чтобы избежать сжигания платы

2. Источник питания рекомендуется быть двойным источником питания постоянного тока ± 65 в с лучшей фильтрацией

3. Рекомендуется использовать динамики 10-18 дюймов 4 Ом-8 Ом

4. Хотя аудиовыход имеет защиту от короткого замыкания, старайтесь не замыкать

5. Пожалуйста, внимательно проверьте перед включением питания, чтобы обеспечить правильность проводки до включения питания.

7. Увеличение напряжения этой платы фиксируется в 40 раз. Если выходной мощности недостаточно, предварительное усиление будет добавлено в соответствии с конкретной ситуацией.
