Для CC2652 BLE Simplelink 2,4G zigbee2mqtt Thread Home Assistant

Крошечная USB палка или ключ, адаптер, макетная плата для 2,4G multiprotocol RFТакие как бордюрный роутер Openthread, адаптер Zigbee2MQTT, Contiki 6LowPAN, BLE, simpleink.

Особенности:1. 2,4 GHz многопротокол RF development board(OpenThread,Zigbee,BLE,IEEE802.15.4,6LoWPAN и фирменная) на основе чипа TI CC2652R1FRGZR2. Поддерживает связь с хост-компьютером через общий мост CH340E USB-UART3. cJTAG заголовок отладки, прошитая прошивка или отладка с JTAG3. Самопрограммирование через TI серийный загрузчик с Загрузчиком бит включен4. SMA антенный порт для внешней антенны с личным выбором5. Общие светодиоды (красный-индикатор питания зеленый-дио7 синий-дио6)6. Общие кнопки (BTN1--DIO13 <Загрузчик-включить> BTN2--DIO14 RST -- nRESET)7. IO разрывы с отверстиями 2,0 мм шаг для подключения периферийного устройства8. LDOs низкой мощности9. Защита от ЭСР с интерфейсом USB10. Простота в использовании с Koenkk's zigbee2mqtt11. Простой в использовании с бордюром TI's OpenThread12. Подтвержденная работа с ZHA,ZIGBEE2MQTT13. Совместим с LAUCH-XL CC2652R1 от TI

1. Тестирование производительности RF

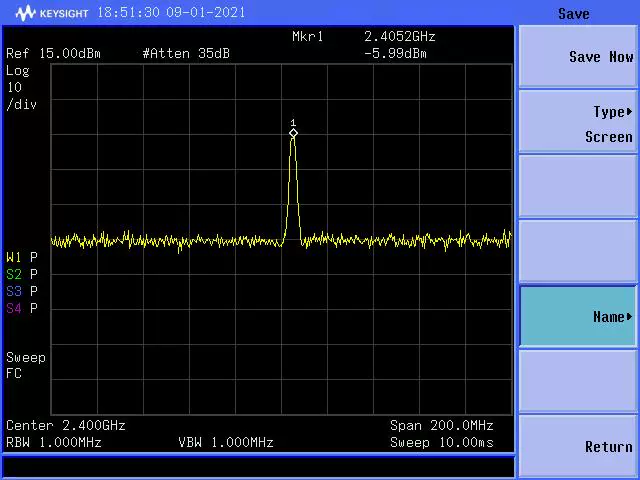

2. Тестирование частотного спектра

3. Функциональное тестирование4. Контроль качества

1. Индуктор -- Мурата2. Конденсатор -- muRata/AVX/Samsung3. Резисторы -- FH4. Кристаллический осциллятор -- TXC/TKD5. Светодиоды-ориентация

1. Через USB интерфейс с Загрузчиком включить:A. Прошивка flash с помощью TI Flash Programmer 2:Нажмите BTN1 и удерживайте-> нажмите кнопку Reset-> подождите несколько секунд-> Отпустите BTN1-> Flash programmer 2 operationB. Прошивка flash с помощью cc2538-bsl.py

2. Через интерфейс cJTAG с инструментами отладчика TI

5,5 см * 2,3 см * 1,3 см

Ключ поставляется сшитым с координатором firmwares zigbee2mqtt, вы можете мигать его с маршрутизатором или другими типами прошивки через USB с Загрузчиком включить условие.Https://github.com/Koenkk/Z-Stack-firmware/tree/master/coordinator/Z-Stack_3.x.0/bin

Особенности:

Супер маленький CC2652R1 многопротокол 2,4 ГГц коммуникационная Плата развития

Координатор Zigbee/маршрутизатор/узел, маршрутизация границы Openthread

Промежуточный адаптер Zigbee2MQTT

Совместимость с TI launch-XL CC2652R1

25x2,0 мм расстояние ряд контактный IOs бортовой характеристики: 3 светодиодный (красный-power/зеленый-DIO7/синий-DIO6)

BTN1--DIO13/BTN2--DIO14/RST-сброс

Интегрированный UART к USB(CH340E)

Сверхнизкое энергопотребление LDO

Использование:

Адаптер Zigbee2MQTT

Уловитель для Анализатора

Contiki Openthread/Simplelink обучающая доска

Размер:

5,5 см * 2,3 см * 1,3 см

Материал:

Мурата Емкость/индуктивность

Кристалл EPSON

Мурата 2,4G балун

Схема электронных блоков:

Zigbee2MQTT экспериментальные данные:
