Последнее обновление: 27.03.2022
· Информация о продукте
M821Mercedes-Benz все ключи потеряны Коммуникационный адаптер используется для отделкиИ оптимизирует все ключевые потери программирования для нескольких Mercedes-BenzМодулей.С адаптером M821 вы можете сэкономить до 65%Время вычисления на процессе, или избавит вас от подключения ключаЭмулятор входит и выключается по сотне раз.
Обратите внимание!Адаптер M821 должен использоваться с передовыми устройствами программирования ключей XTOOL, например: X100 Pad3/X100 Max и KC501 Key Programmer.
· Описание продукта

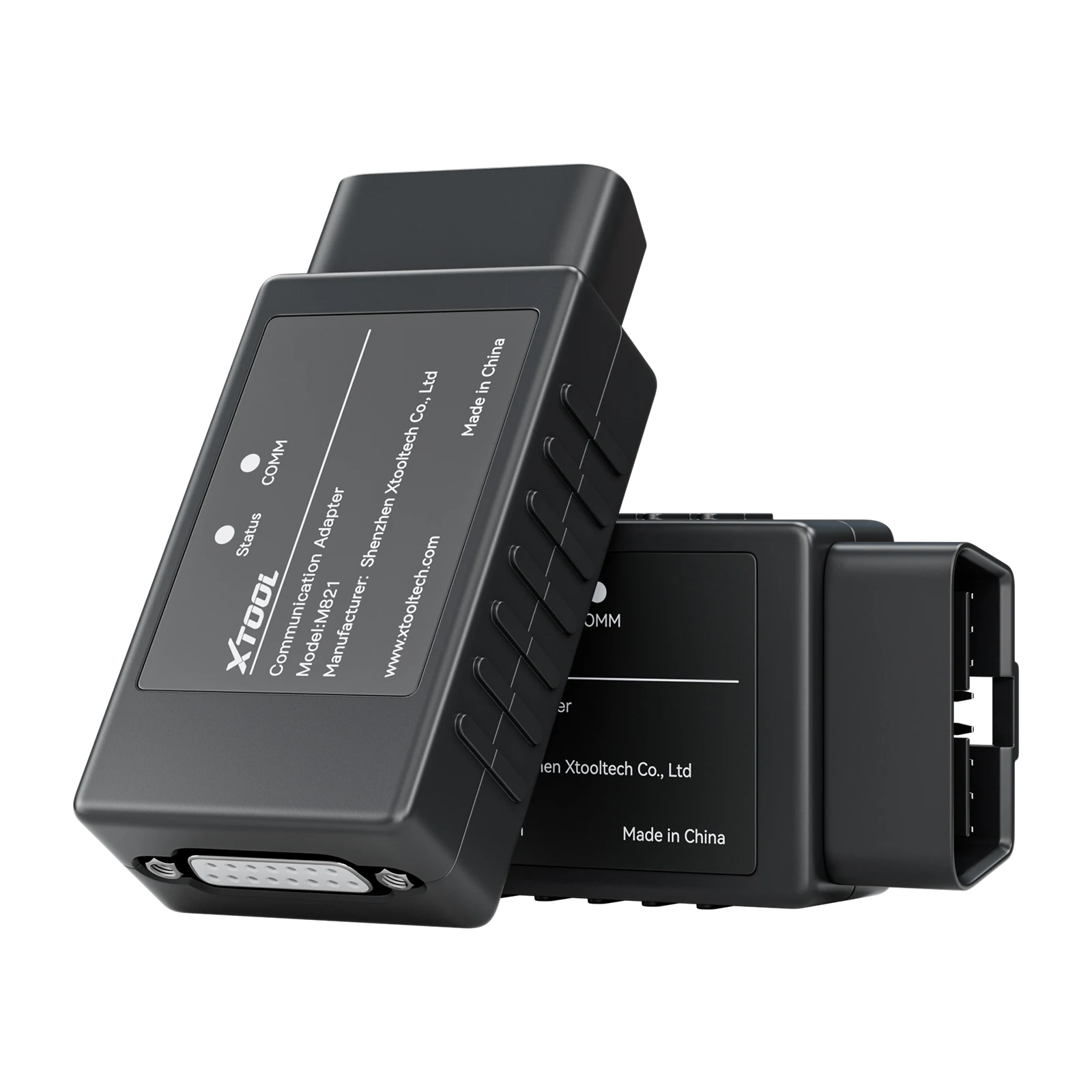

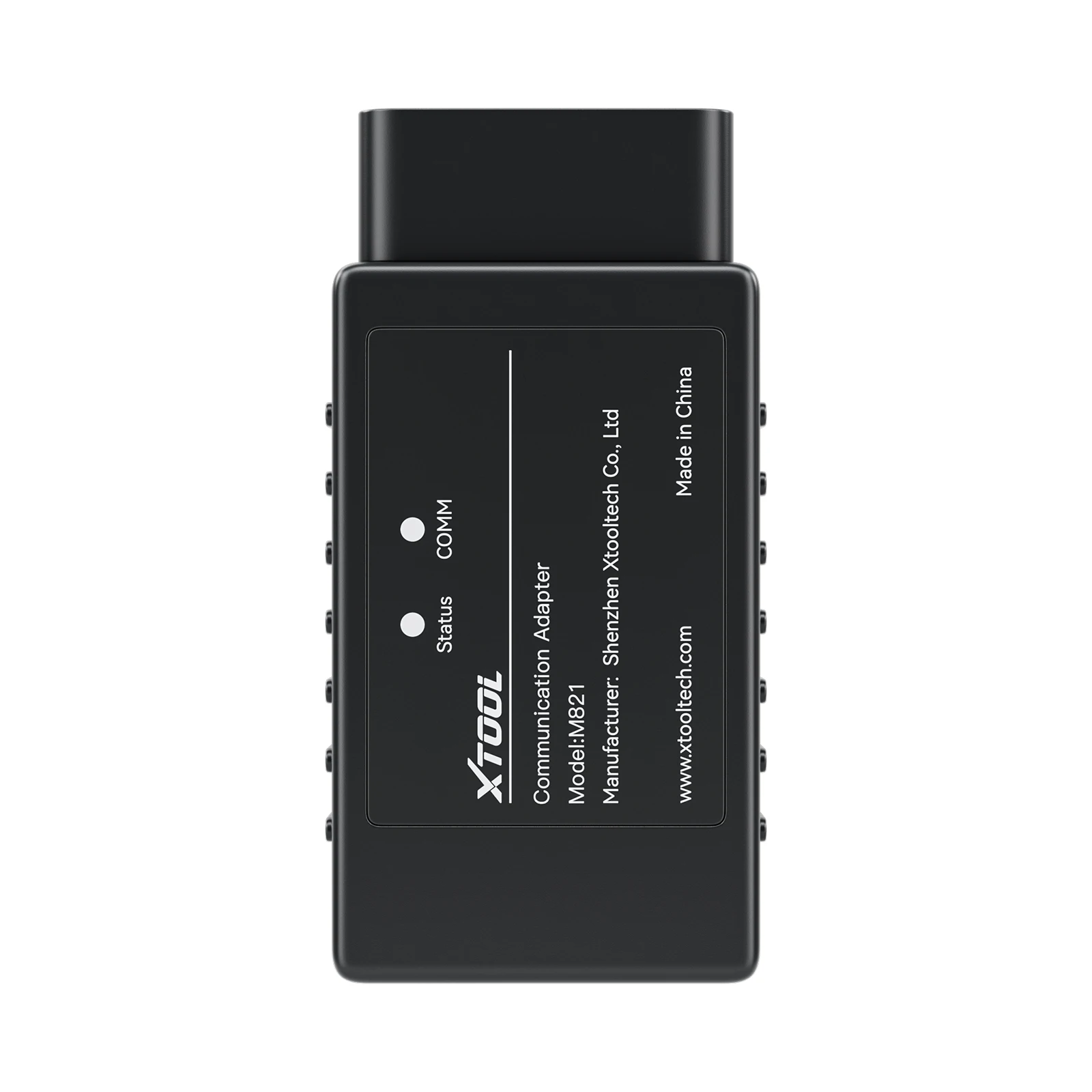

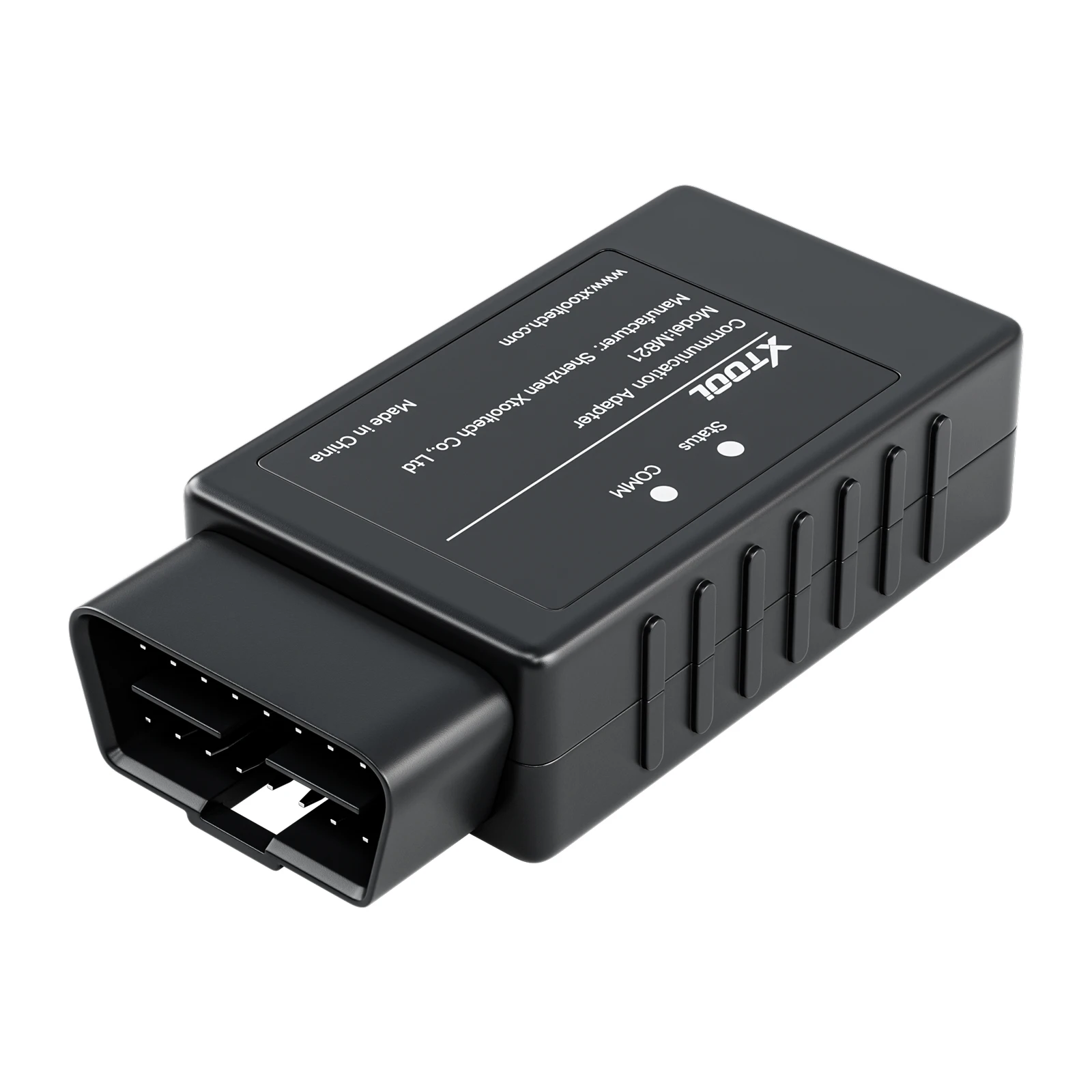

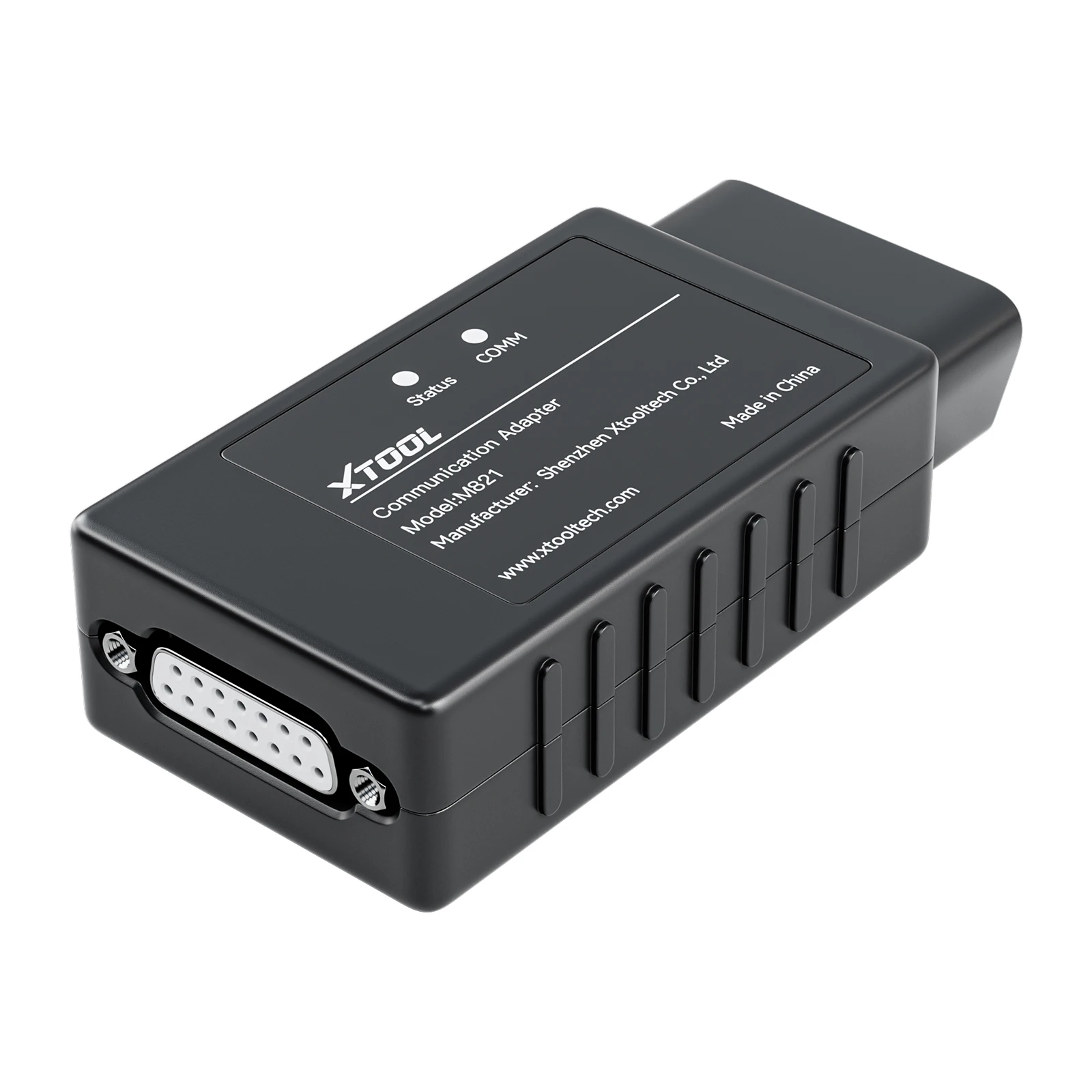

1. OBD-16 порт: используется для подключения к communication кабелю связи или подключения к модулям EIS/EZS через кабели DuPont.* Внимание: Не подключайте к порту OBD на автомобиле напрямую.2. Индикатор состояния: показывает состояние питания адаптера. Когда горит красный свет, это означает, что питание включено.3.Comm Light: показывает состояние связи адаптера. В тех случаях, когдаСиний свет горит, что означает, что адаптер общается сПланшет.4. Порт DB15: используется для подключения к основному кабелю планшетов XTOOL.* Примечание: Перед подключением к адаптеру M821 Отсоедините разъем OBD2-16 от основного кабеля.
· Тип подключения
1. Подключите KC501 к устройству через USB.2. Подключите Mercedes-Benz IR эмулятор к KC501.3.Отсоедините разъем OBD2 от основного кабеля, затем подключитеУстройство (или коробка VCI) с адаптером M821 с помощью основного кабеля.4. Подключите блок питания 12 В к основному кабелю.5. Подключите модуль EIS/EZS с адаптером M821 с помощью J1K02_BENZ кабеля. Пожалуйста, проверьте устройство для получения подробной информации о подключении.* Примечание: Пожалуйста, проверьте фотографии в устройстве при подключении адаптера M821 и модуля EIS/EZS через J1K02_BENZ кабель.* Примечание: ИК-эмулятор Mercedes-Benz должен быть подключен к слоту модуля при работе.* Примечание:Для устройств, которые поставляются с коробкой VCI, подключите адаптер M821С коробкой VCI с помощью основного кабеля и Держите коробку VCI подключеннымС устройством через Bluetooth. Вы можете проверить детали подключения дляТакие устройства в устройстве.
Модель автомобиля поддержка
• Комплектация:

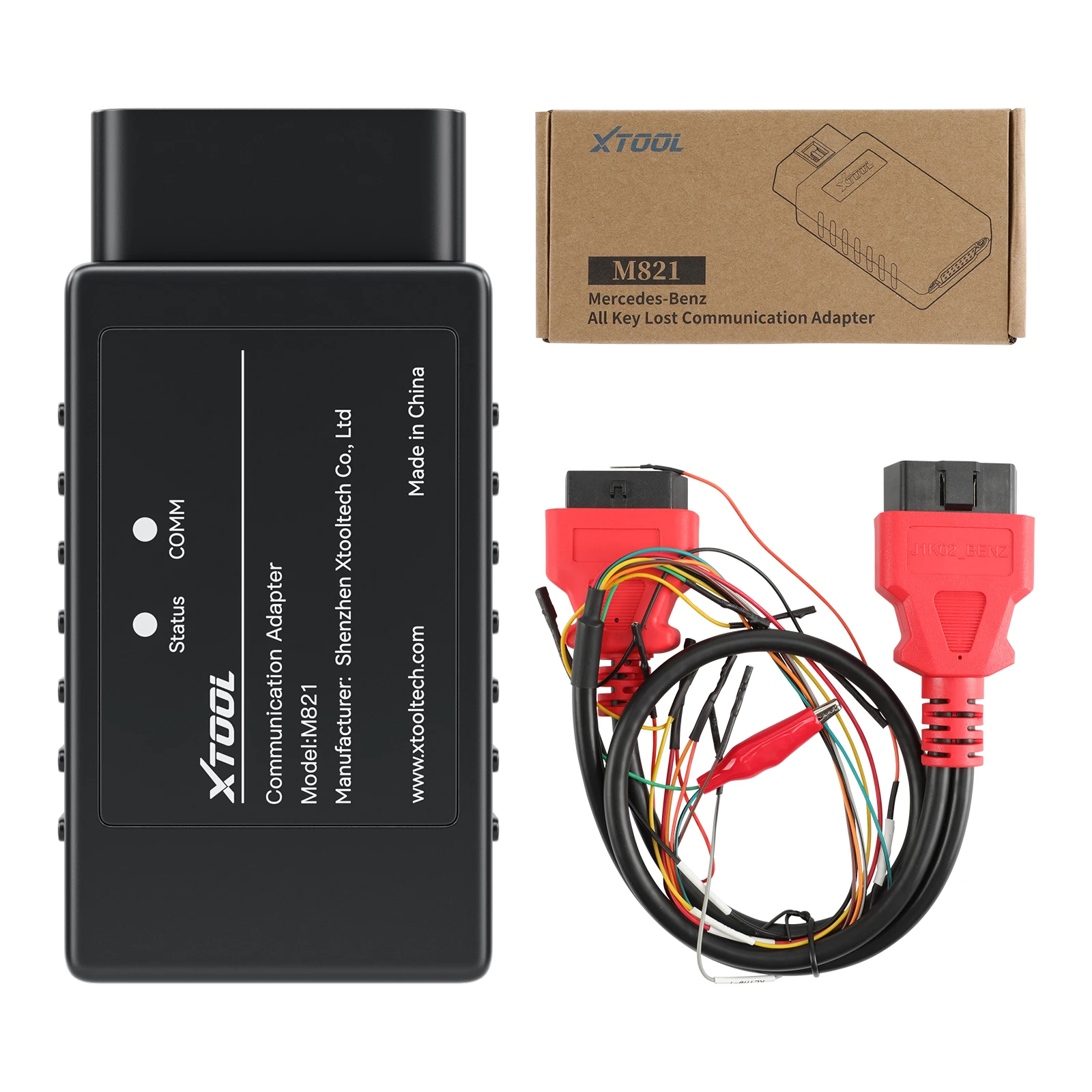

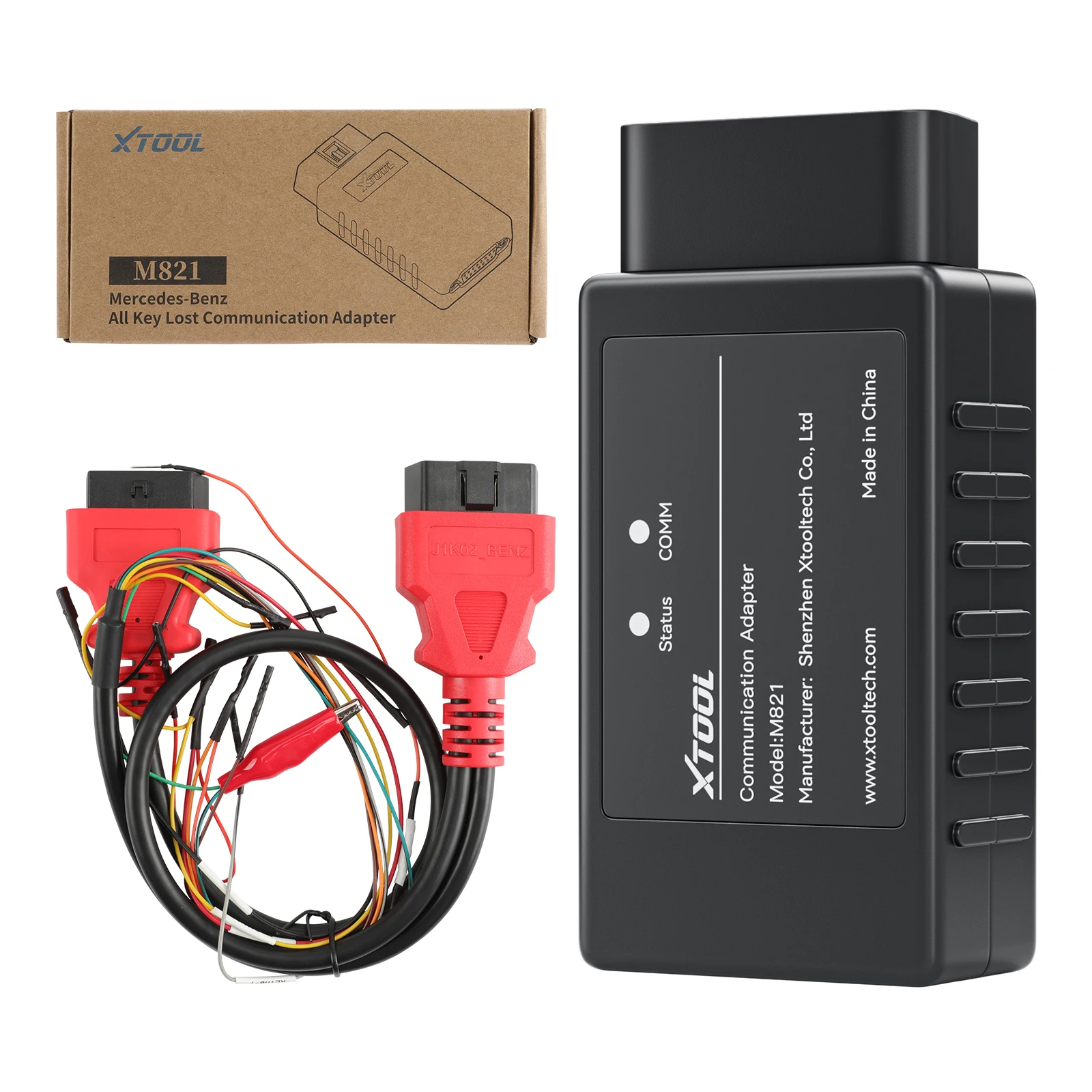

➢ M821 Mercedes-Benz AKL адаптер➢ J1K02_BENZ жгут проводов➢ M821 Краткое руководство
