6-60 в 10A 30A свинцово-кислотная литиевая батарея зарядное устройство Модуль управления защита от перезаряда плата автоматическая зарядка 12 В 24 В

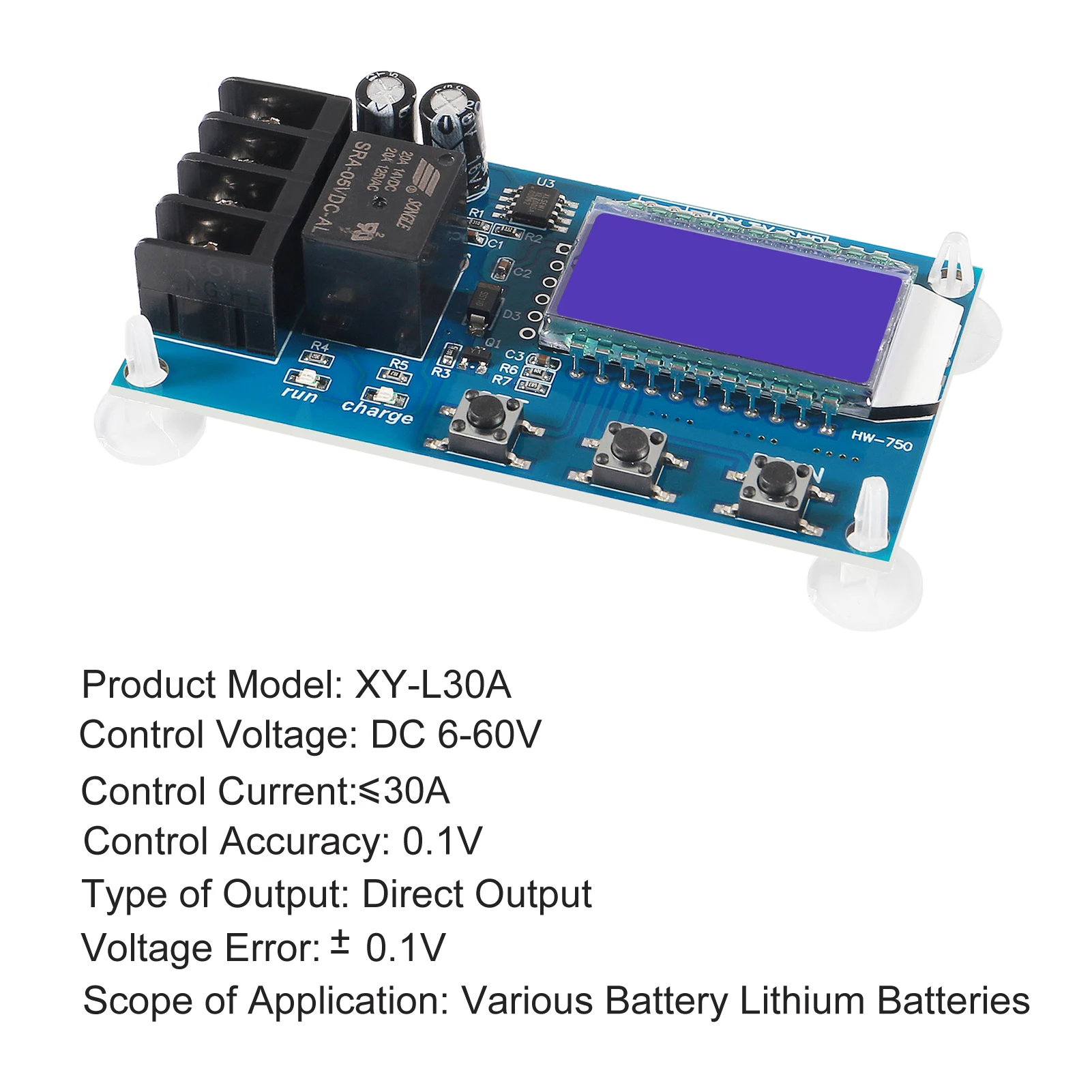

Параметры продукта:
Модель продукта: XY-L10A,XY-L30A
Напряжение управления: DC6 ~ 60 в
Контрольный ток: ≤ 10А/30А (по вашему выбору)
Точность управления: 0,1 в
Тип выхода: прямой выход
Напряжение ошибка: ± 0,1 V
Диапазон использования: различные литиевые батареи
Размер внешнего вида: 79*42 мм

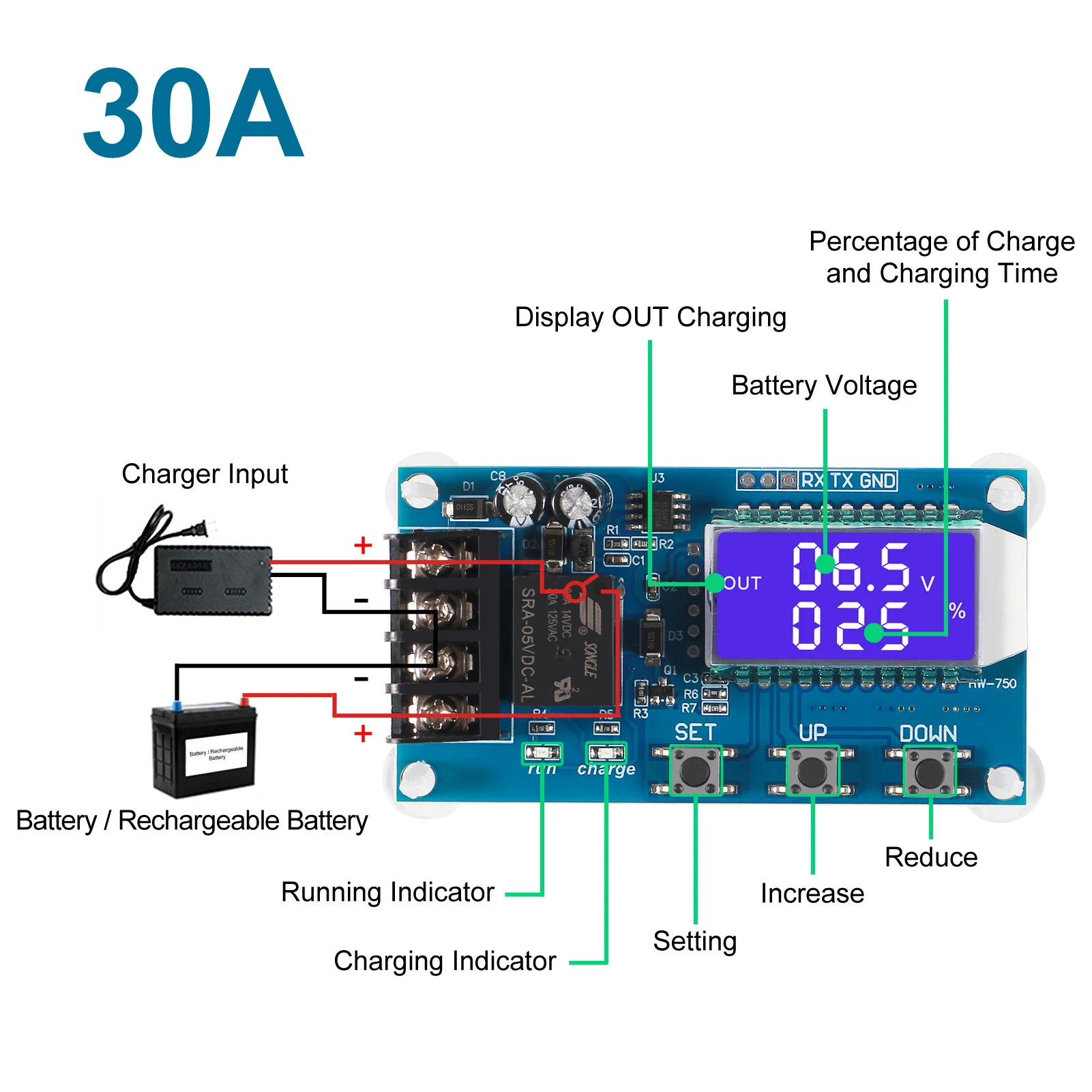

6-60 в любой аккумулятор, литиевая батарея может быть использована
ЖК-дисплей, напряжение батареи, процент заряда и время зарядки с первого взгляда
Функция очень мощная, она может автоматически управлять зарядкой, может контролировать время зарядки и может устанавливать и загружать соответствующие параметры через последовательный порт
Параметры:
Нажмите и удерживайте кнопку SET, чтобы войти в интерфейс настройки параметров, ЖК-дисплей будет отображаться;
После входа в интерфейс настройки параметров, переключите заданные параметры коротким нажатием кнопки набора;
После выбора параметров вы можете использовать кнопку «вверх/вниз» для установки, поддерживать короткое нажатие, длительное нажатие (быстрое увеличение или уменьшение);
Если вы хотите задать другие параметры, повторите шаги b), c);
После установки всех параметров нажмите и удерживайте кнопку set для выхода и сохранения;
Во-первых, описание функции:
1. Функция автоматического управления зарядкой:
Установив верхний предел напряжения вверх и нижний предел напряжения dn; Когда напряжение батареи ≤ нижний предел напряжения dn, реле включено, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи ≥ верхний предел напряжения вверх, реле выключено, И автоматическая зарядка завершена;
2. Функция контроля времени зарядки:
Как включить контроль времени?
После ввода параметров, если параметр настройки OP не 0, функция контроля времени включена. По умолчанию параметр OP: ----- h, функция контроля времени по умолчанию не включена;
После включения функции контроля времени (OP не 0), когда напряжение батареи <низкое предельное напряжение dn, зарядное устройство начинает заряжать аккумулятор, и система начинает синхронизировать время; во время синхронизации напряжение батареи ≥ верхний предел напряжения вверх, реле выключено; Если напряжение батареи <верхнее напряжение, но время зарядки, время работы, выключено, реле выключено; Если время работы, напряжение батареи все еще <низкое предельное напряжение dn, реле остается включенным, функция контроля времени зарядки автоматически отключена, И H:ER мигает, чтобы напомнить пользователю, время настройки параметра является необоснованным; Нажмите любую клавишу, чтобы остановить мигание;
Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.
3. Функция загрузки серийных данных и настройки параметров:
Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);
UART: 115200, 8, 1
Команда
Функция
На
Реле открыть
Скидка
Реле для закрытия
Старт
Функция запуска передачи данных
Стоп
Функция остановки передачи данных
Чтение
Получить параметры системы
Dw10.0
Установите более низкое предельное напряжение
Up20.0
Установите Верхнее предельное напряжение
Xx: xx
Установите время зарядки и выключите функцию управления временем зарядки в 00:00
Формат сообщения для загрузки данных:
Напряжение батареи + процент батареи + время зарядки + состояние зарядки
12,0 в, 020%,00:10,OP
ПУстановка араметра:
A) нажмите и удерживайте кнопку SET, чтобы войти в интерфейс настройки параметров, ЖК-дисплей будет отображаться;
B) после входа в интерфейс настройки параметров переключите заданные параметры коротким нажатием кнопки настройки;
В) после выбора параметров вы можете использовать кнопку «вверх/вниз» для установки, поддерживать короткое нажатие, длительное нажатие (быстрое увеличение или уменьшение);
D) Повторите шаги b), c) Если вы хотите задать другие параметры;
E) после установки всех параметров нажмите и удерживайте кнопку set для выхода и сохранения; 3. Описание функции ключа
В беговом Интерфейсе (основной интерфейс),
Короткое нажатие кнопки SET, чтобы отобразить текущие параметры;
Короткое нажатие кнопки «вверх» для переключения между процентом заряда дисплея и временем зарядки;
Нажмите кнопку вниз, чтобы выбрать включить/выключить реле. Если реле включено для выключения, будет отображаться 'OFF', чтобы напомнить вам, что реле Отключено;
Нажмите и удерживайте кнопку «вверх», чтобы установить состояние ЖК-подсветки (L-P), выключите: подсветка всегда включена, вкл: подсветка автоматически отключается через 5-10 минут;
Нажмите и удерживайте кнопку SET для ввода параметров.
В-четвертых, расчет процентного напряжения: Напряжение батареи/(верхний предел напряжения-нижний предел напряжения).
Пять, дополнительные характеристики:
A) функция записи времени зарядки: когда контроль времени зарядки не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени время зарядки будет мигать; Когда интерфейс отображения времени будет выбран или включена следующая зарядка (реле включено);
B) Автоматическое определение параметров: когда параметр установлен, при выходе, если напряжение ниже предела dn ≥ верхний предел напряжения вверх, система будет мигать «ERR», чтобы указать сигнал тревоги;
C) обнаружение доступа к батарее: этот продукт прикреплен к батарее. Если аккумулятор не подключен, система отобразит «nbE» на нижней линии, чтобы напомнить вам; 6. Общий анализ неисправностей
В: Сколько уровней V подходят для использования? Сколько напряжений в этот модуль подходит?
О: Эта модель подходит для использования в самых низких 6 В, до 60 в диапазон напряжения. Максимальный уровень расходов-48 В. Поскольку аккумулятор 48 в полностью заряжен при напряжении 60 в, он будет гореть, когда он высок. Если ваш аккумулятор выше 48 в, пожалуйста, выберите другие модели.
Вопрос: реле звонит после включения питания! Светодиодный светильник мигает?
Ответ: это потому, что ваш зарядный ток слишком большой или емкость батареи слишком мала, и верхний предел напряжения достигается сразу же после включения питания. Когда реле отключено, напряжение быстро падает до нижнего предела напряжения, и зарядка начинается снова. Если вы хотите, чтобы уменьшить зарядный ток никель-металл, как правило, зарядный ток никель-металл-составляет от 1 до 1,5 емкости аккумулятора, как, например, 20AH аккумулятор зарядный ток никель-металл-обычно составляет около 2-3A! Обратите внимание, что зарядка с высоким током может привести к нагреву батареи, старению, выпуклости или даже взрыву!
В: Какой метод управления? Могу ли я цикл автоматически? Можете ли вы использовать боковую зарядку? Можете ли вы ограничивать поток?
Ответ: это контроль напряжения. Например, для установки напряжения нижний предел 12,0 V напряжение верхний предел составляет 14,5 V, а напряжение заряжается до 14,5 V. Это напряжение отключается. Напряжение снижается до 12,0 V. Реле закрыто и начинает заряжать. Режим только выключается и включается, не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства!
В: Могу ли я зарядить аккумулятор 24 В, включив 12 В, или я могу зарядить аккумулятор 12 В, включив 48 в?
О: это простой контроллер напряжения, который работает только как переключатель. Он не может быть предъявлено обвинение, чтобы зарядить аккумулятор. Итак, какое зарядное устройство вы должны подготовить для зарядки аккумулятора? Необходимо!
