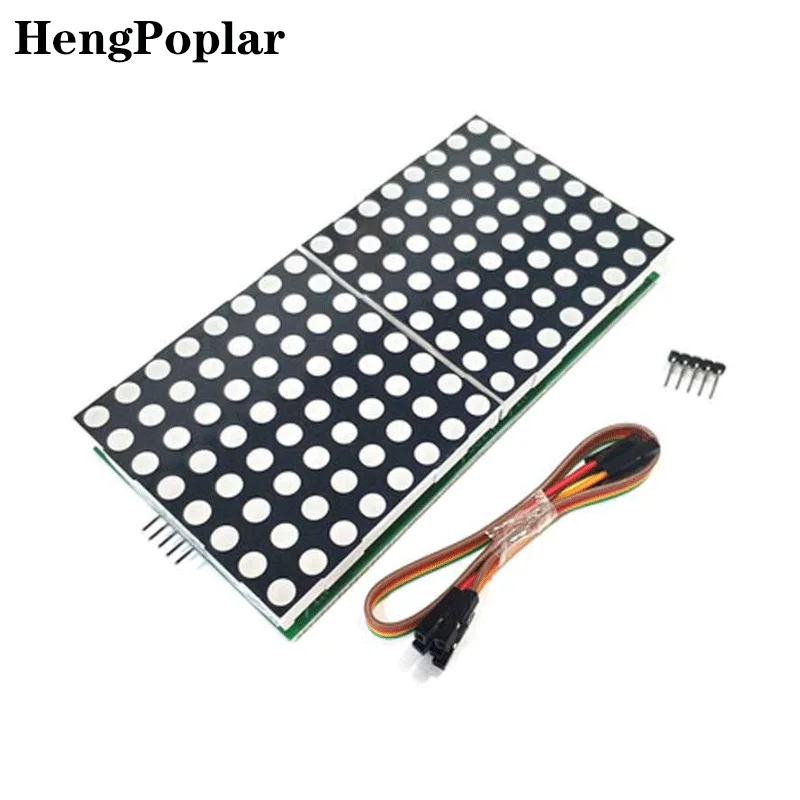

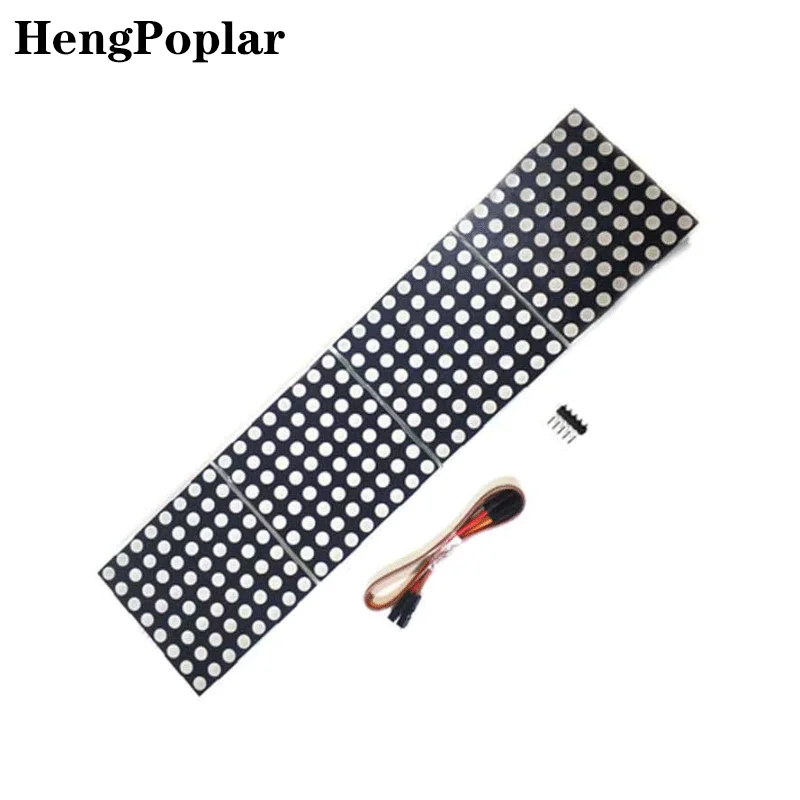

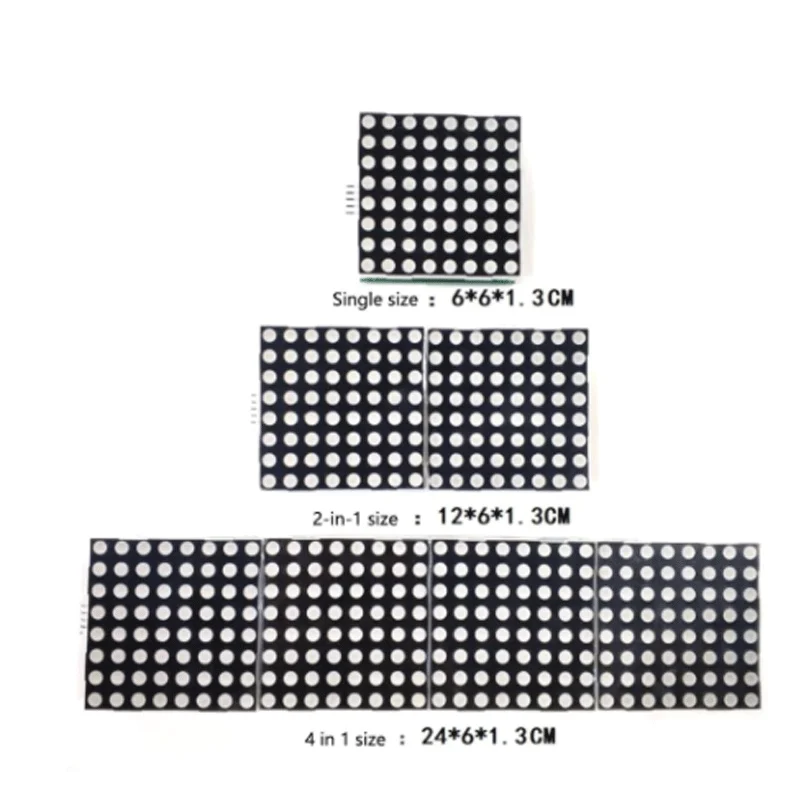

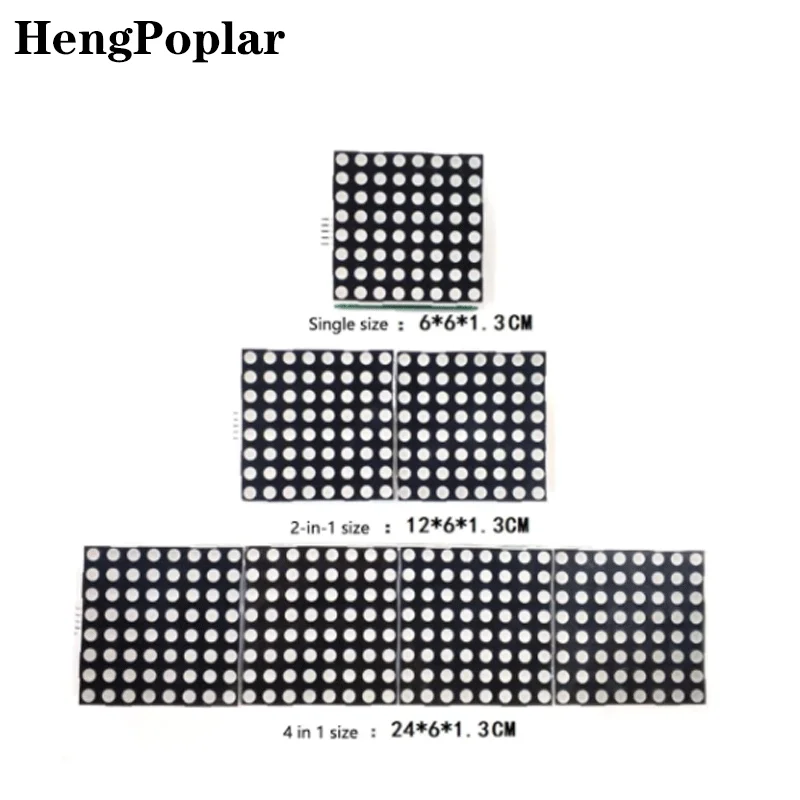

MAX7219 большая точечная матрица 2088AS модуль отображения привода 60*60 мм точечная матрица

MAX7219 является интегрированным последовательным входом/выходным общим катодным драйвером дисплея. Он соединяет микропроцессор с 8-битный 7-ми сегментный, цифровой, светодиодный дисплей, гистограммный дисплей или 64 независимых светодиодов. Он включает в себя кодер b-типа BCD, многоканальную схему сканирования, драйвер сегментного слова и статическую ОЗУ 8*8 для хранения каждой информации. Для настройки тока сегмента каждого светодиодный индикатор используется только один внешний регистр.Удобный четырехпроводной последовательный интерфейс может быть подключен к обычному микропроцессору. Каждая информация может быть обработана без перезаписи всех дисплеев во время обновления. MAX7219 также позволяет пользователю выбирать кодировку или нет кодирования для каждой информации.Все устройство содержит режим низкого отключения питания 150 μ a, аналоговый и цифровой контроль яркости, регистр ограничений сканирования позволяет пользователю отображать 1-8 бит данных, И режим обнаружения, который делает все светодиоды светящимися.Только 3 порта IO необходимы для привода 1 точечной матрицы! Нет мерцания во время отображения точечной матрицы! Поддержка каскадных!Параметры модуля:1. Один модуль может управлять общей катодной матрицей 8*82. Рабочее напряжение модуля: 5 В3. Размер модуля: один 60*60 мм, два в одном 120*60 мм, четыре в одном 240*60 мм4. С крепежным винтовым отверстием, диаметр отверстия 3 мм5. Модуль имеет входные и выходные интерфейсы и поддерживает несколько каскадных модулейИнструкции по проводке:1. Левая сторона модуля-входной порт, а правая-выходной порт.2. При управлении одним модулем, только входной порт должен быть подключен к ЦП3. Когда несколько модулей каскадированы, входной конец первого модуля подключен к ЦП, выходной конец соединен с входным концом второго модуля, выходной конец второго модуля соединен с входным концом третьего модуля и так далееВозьмите 51 микрокомпьютер с одним чипом в качестве примера:VCC → 5VGND → GNDDIN → P2.0CS → P2.1CLK → P2.2Список доставки:1. Модуль точечной матрицы MAX7219 (готовая продукция, с точечной матрицей, протестирована)2,20 см DuPont line 5P3. Штырьковый штырь 2,54-5p, (1 сварной и 1 не сварной)
