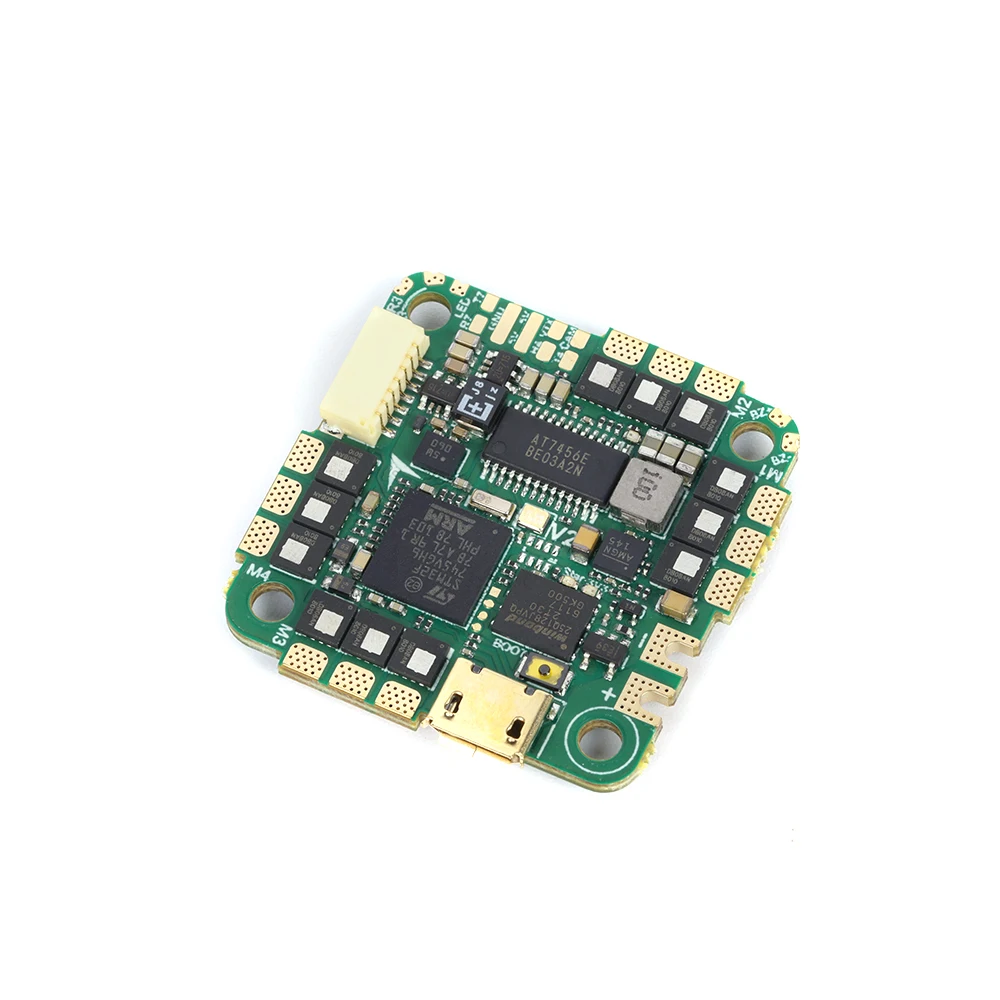

Контроллер полета iFlight Beast F7 55A V2 2-6S BLHeli-S AIO Board (MPU6000) с монтажным рисунком 25,5*25,5 мм для FPV дрона

Что делать, если вы могли бы получить комбинированную скорость MCU и мощность ESC большого стека, но тщательно расположить на плате размером 25x25 whoop? Это будет безумно правильно? Ну, мы только что сделали это...

Это наша новая серия iFlight BEAST AIO FCs для вашей конечной сборки. Будущее доказательство все-в-одном FC для увеличения игры и сделать некоторые больше места для будущего развития прошивки полета, как Betaflight, Emuflight и т. Д. Легкий, минимальный размер, Минимальная работа. Это может быть достигнуто только с помощью BGA chipsets вместо обычных QFP (большой размер) MCUs и сверхмощных Mosfets для почти любой сборки. Припайте провода двигателя и давайте! DJI Plug & Play plug и так много UARTs большинство людей даже не использовали em' all. Совместим с цифровым и аналоговым FPV, бортовым барометром для возможных дальних полетов и многого другого. Раскройте зверя!

Основные характеристики:

Vista цифровая система Plug-and-Play (VBAT сквозной)

MCU: BGA-STM32F745, 216 МГц

OSD: AT745E

Гироскоп: MPU6000

Blackbox: 16 Мб встроенной вспышки

ОЦК Выход: 5 В пост 2.5A

Барометр: нет

Изменения:

V1.2-V2:Обновлены некоторые улучшения схемы.

Напоминание о безопасности:

Порт DJI plug & play не имеет регулятора напряжения (BEC) и проходит через VBAT. Caddx Vista работает до 26,4 в (6S), воздушный блок DJI поднимается до 17,6 в (4S). Убедитесь, что не подключайте устройство DJI Air непосредственно, когда вы летите 6S, потому что это будет жарить его! BEC, чтобы добавить для вашей сборки 6S, можно найти здесь:Https://www.aliexpress.com/item/4001241736896.html?spm

Небольшой электрический двигатель 4S строит должна, как правило, требуется дополнительный конденсатор с алюминиевой крышкой, как минимум 16V/220 мкФ, для iPhone 6S Plus доходить до 35V или даже с алюминиевой крышкой, 50В. Большие двигатели имеют больший ток, шипы повышенного напряжения и более серьезные задние EMF (торможение двигателя, работает как генератор). Убедитесь, что вы добавили достаточно большие или даже большие низкие конденсаторы ESR на аккумуляторной панели AIO или на вашей батарее, чтобы привести более агрессивные двигатели, которые вы летите. В посылка есть выбор конденсаторов, но это никогда не плохая идея, чтобы убедиться, что ваша плата будет защищена. Небольшие платы имеют меньшую емкость, которая должна быть покрыта внешние конденсаторы, нет пути вокруг.

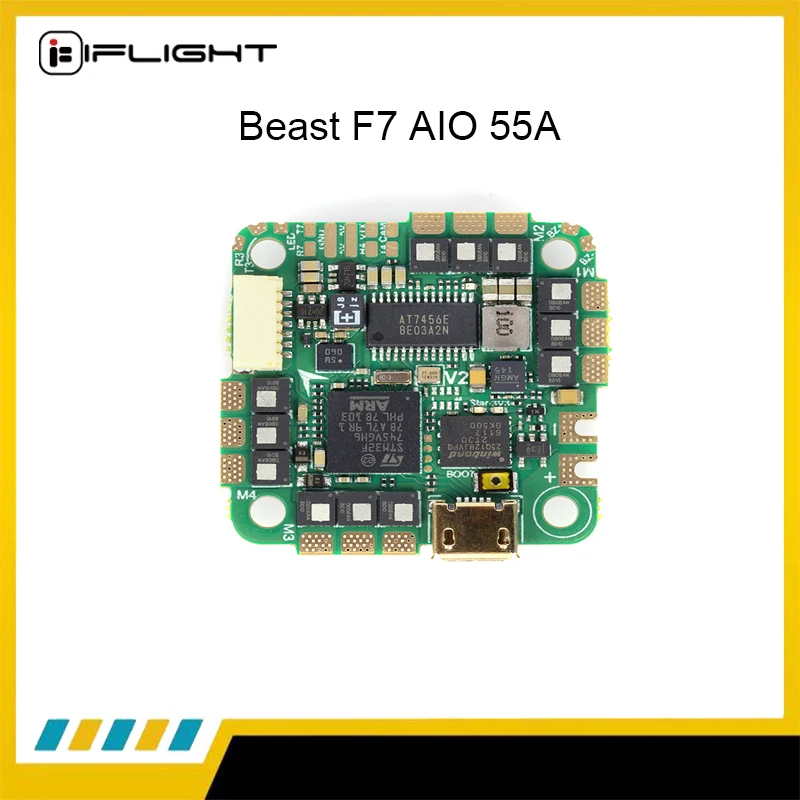

FC/Beast F7 AIO

Спецификация:

MCU: BGA-STM32F745

Гироскоп: BMI270

Blackbox: 16 Мб встроенной вспышки

ОЦК Выход: 5 В пост 2.5A

Барометр: нет

Разъем: Micro-USB

OSD: IFLIGHT OSD (AT745E)

FC Прошивка: IFLIGHT_F745_AIO

Монтажный шаблон: 25,5*25,5 мм φ3mm

Размеры: 32,5*32,5 мм

Вес: 8,5 г

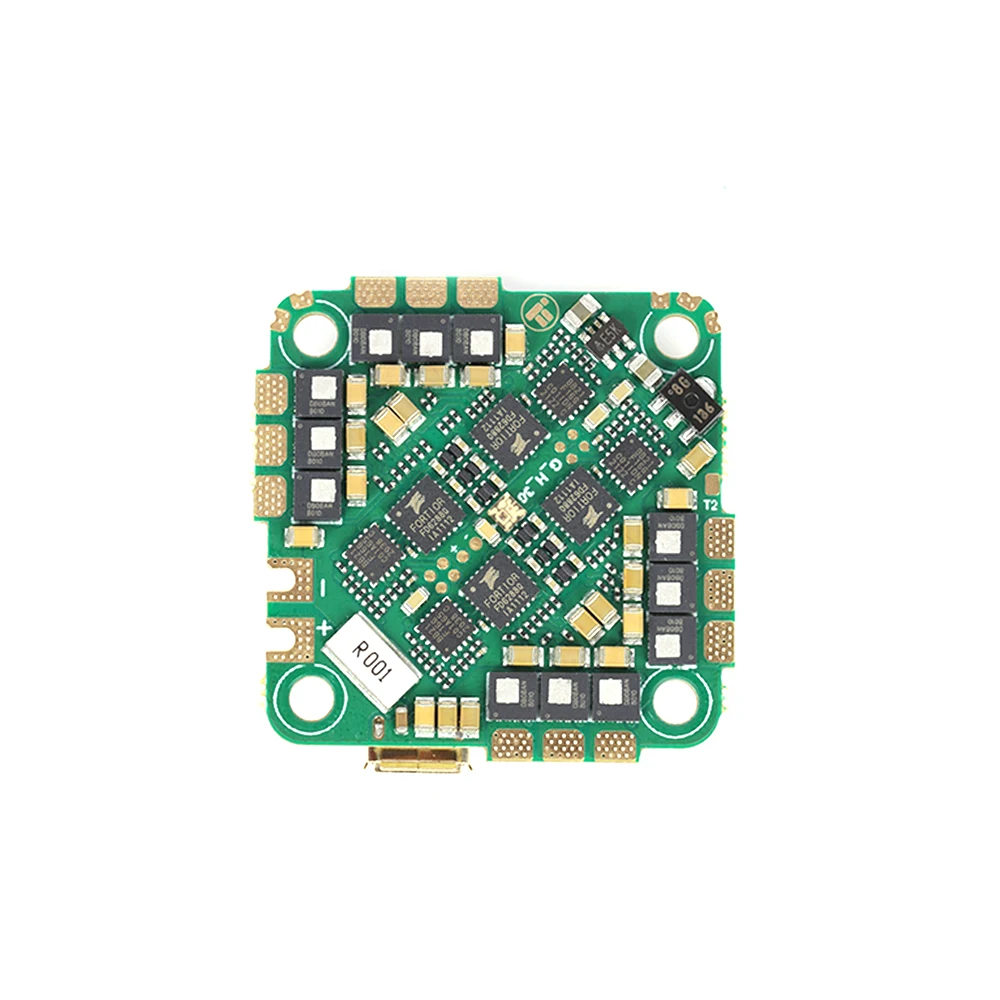

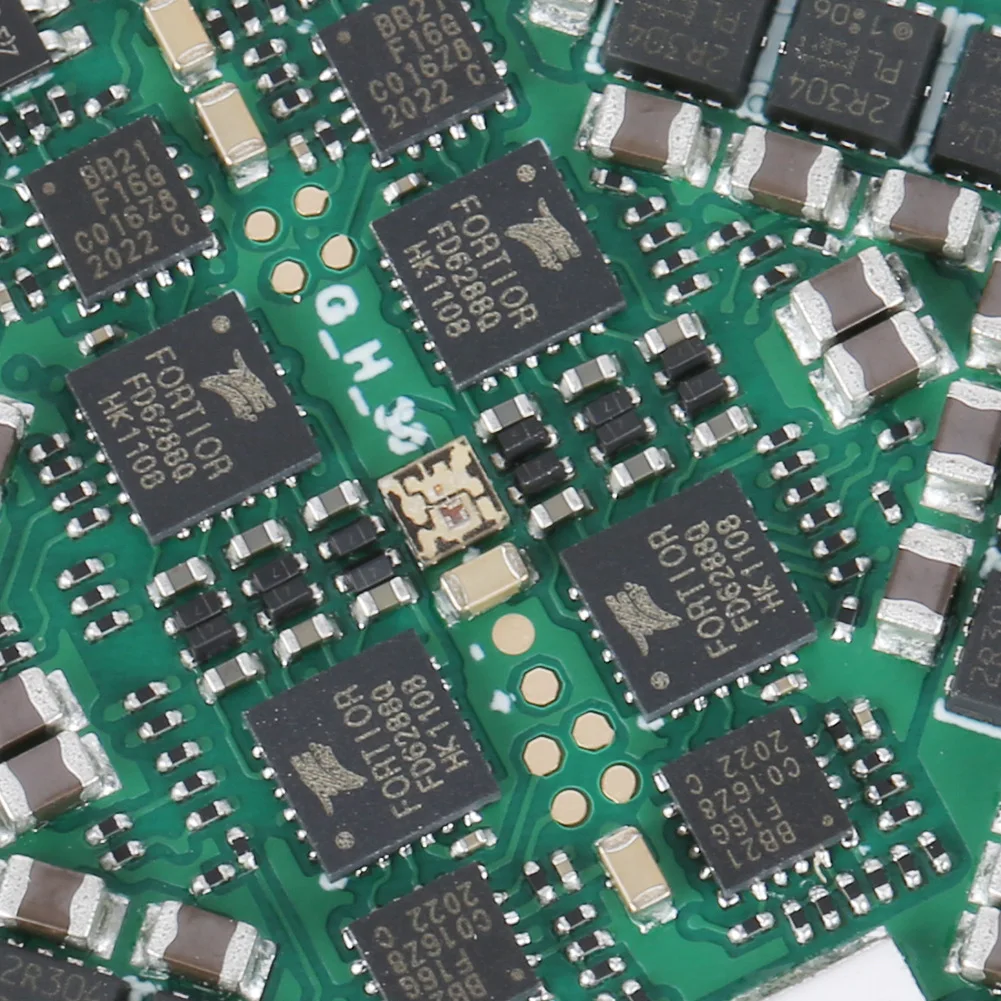

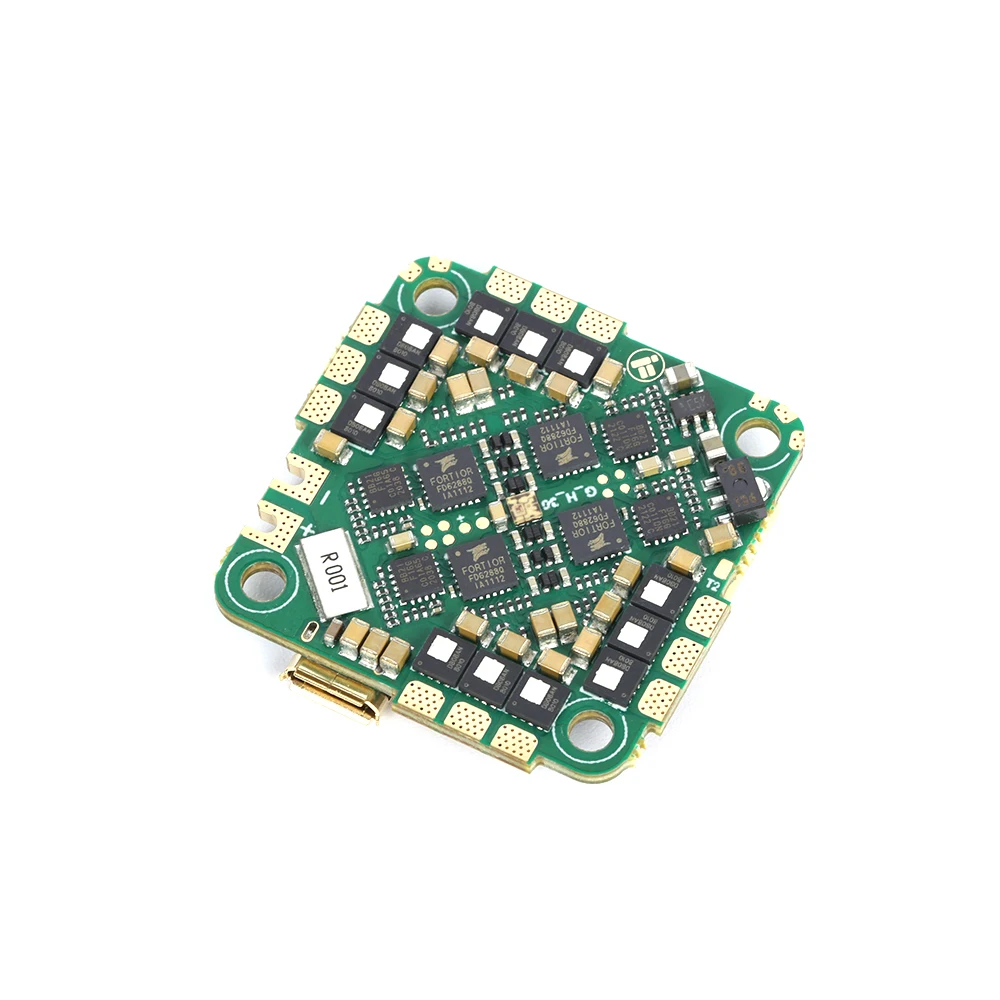

ESC/45A 2-6S

Спецификация:

Uarts: 5

Датчик тока: Да

Вход: 2-6S LIPO

Шкала тока: 100

Постоянный: 55A / Burst: 60A

BLHeli: BLHeli-S

Телеметрия: нет

Прошивка ESC: G-H-30 BLS

Монтажный шаблон: 25,5*25,5 мм/Φ3mm

Размеры: 32,5*32,5 мм

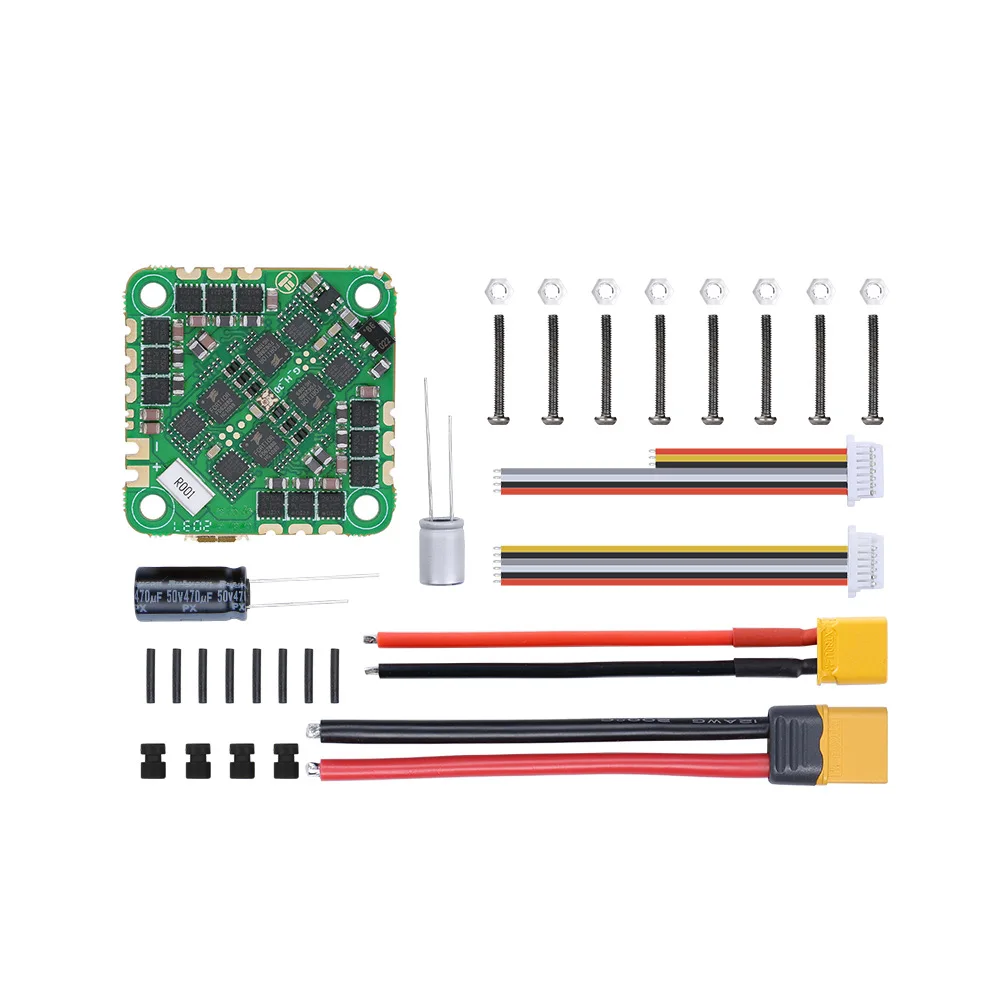

Посылка включает в себя:

Чудовище F7 AIO x 1

Конденсатор с алюминиевой крышкой, 470 мкФ/16V x 1

Конденсатор с алюминиевой крышкой, 470 мкФ/35V x 1

XT60 16AWG кабель 100 мм x 1

XT30U 18AWG кабель 70 мм x 1

14AWG силиконовый кабель красный 100 мм x 1

14AWG силиконовый кабель черный 100 мм x 1

1,0-7P кабель 50 мм-28 мм x 1

1,0-7P кабель 50 мм x 1

M2 силиконовые прокладки x 4

M2 * 12 мм Винты x 8

Прозрачная нейлоновая гайка M2 x 8

0,8 мм черная термоусадочная трубка 10 мм x 8
