Последнее обновление: 04.05.2022

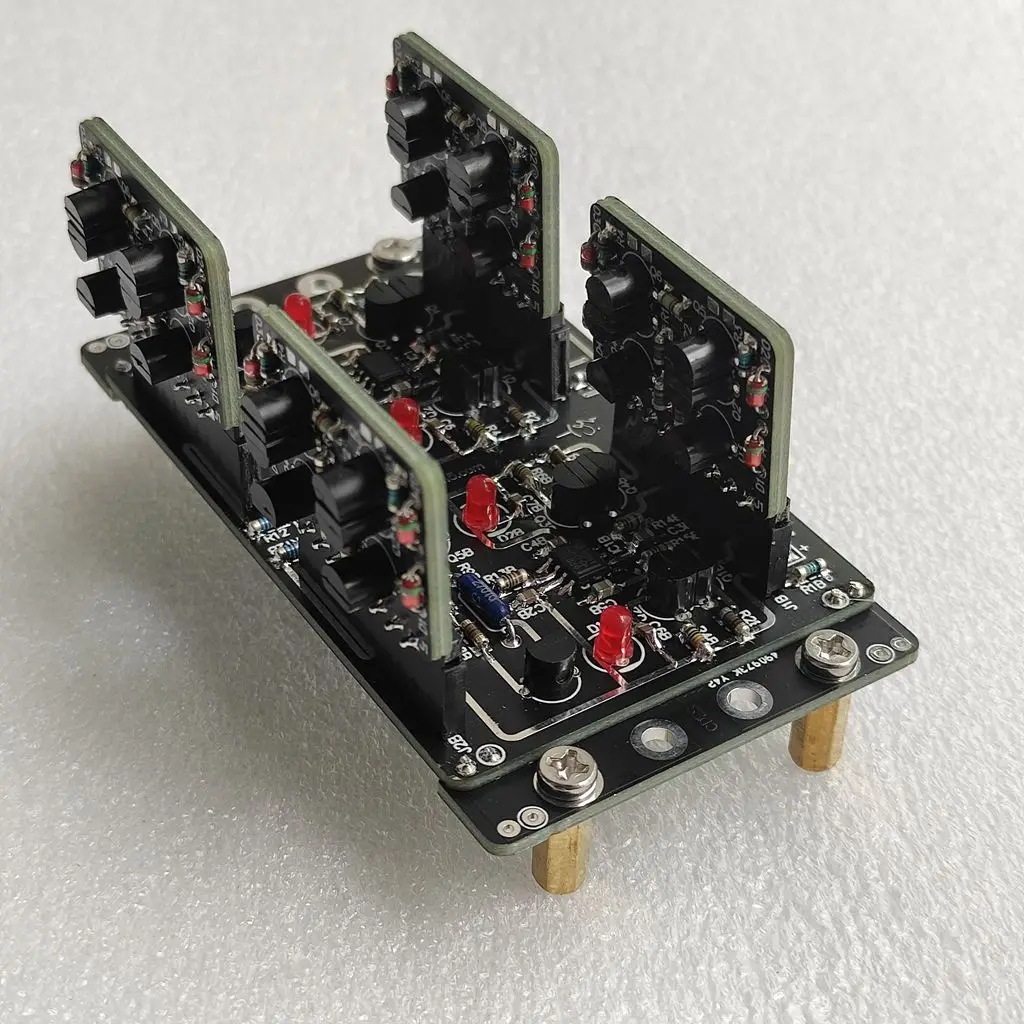

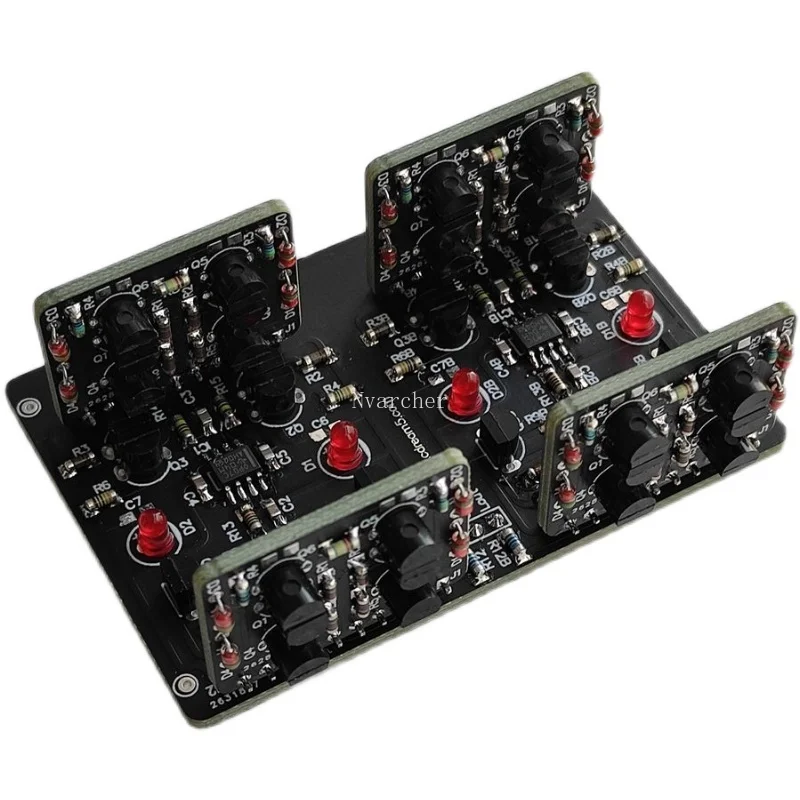

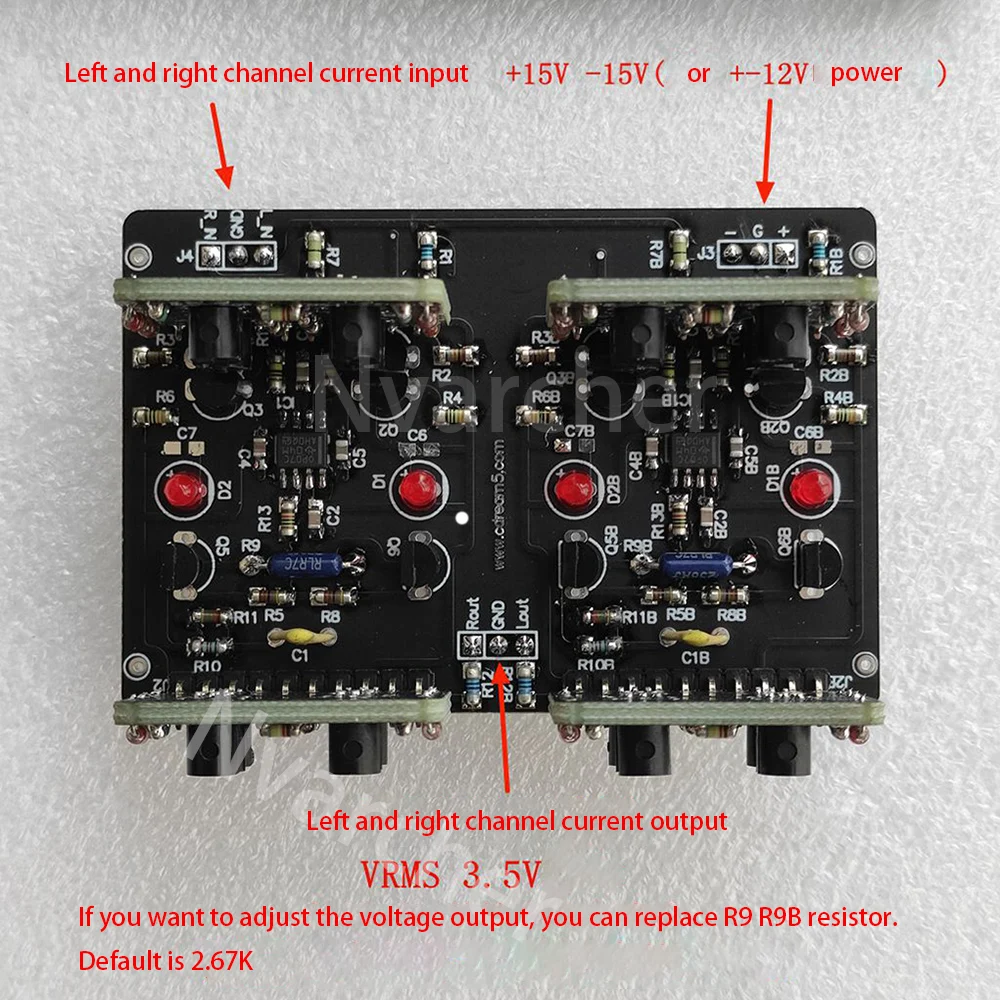

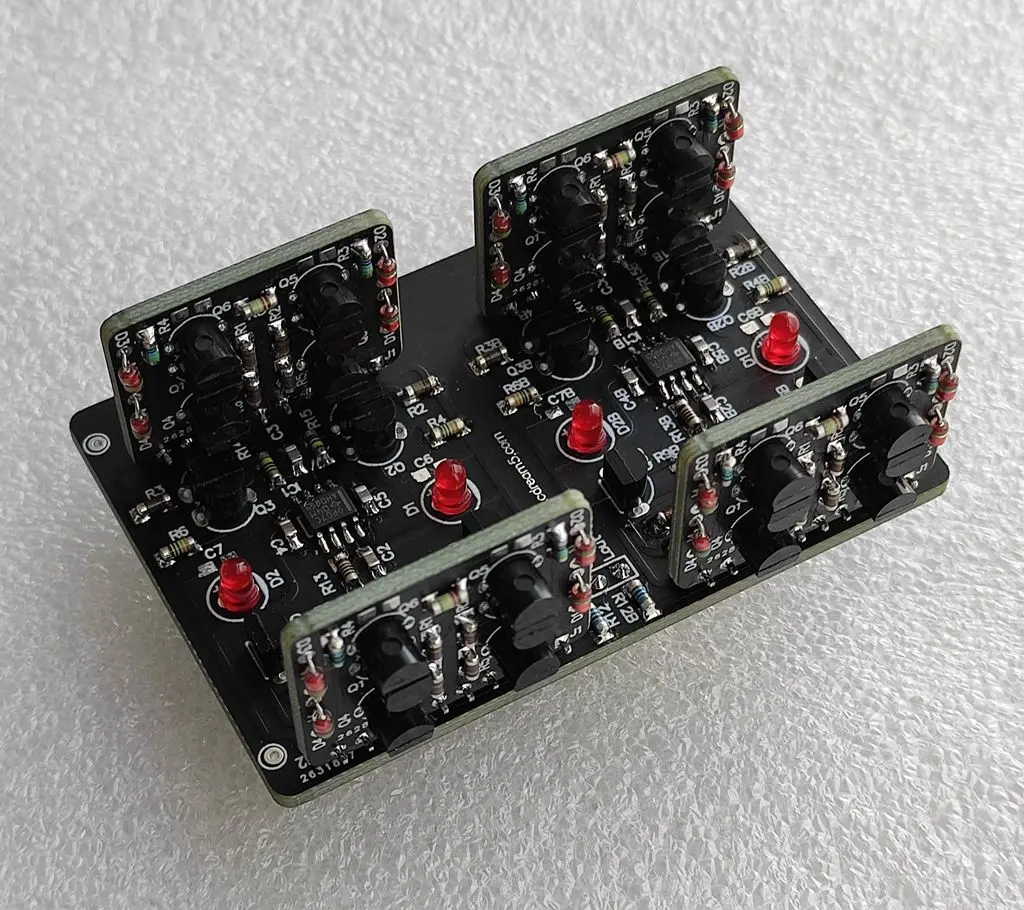

Со ссылкой на некоторые схемы применения Marantz HDAM, мы разработали этот модуль IV, объединив наш собственный дизайн модуля передачи тока с открытым циклом IV. Вход тока, ноль (средняя точка) Авто-сервопривод, вход и выход без емкости Для проверки эффекта HDAM SA SA2 SA3 мы сделали отдельные прототипы и выбрали HDAM SA в качестве модуля с наиболее открытым звуком и лучшей гибкостью звука. Звуковые характеристики: По сравнению с оп-усилителем или отрицательными отзывы, звуковое поле намного больше, четкие детали, невысокая эластичность, четкие слои, особенно подходит для воспроизведения большой динамической и большой музыки

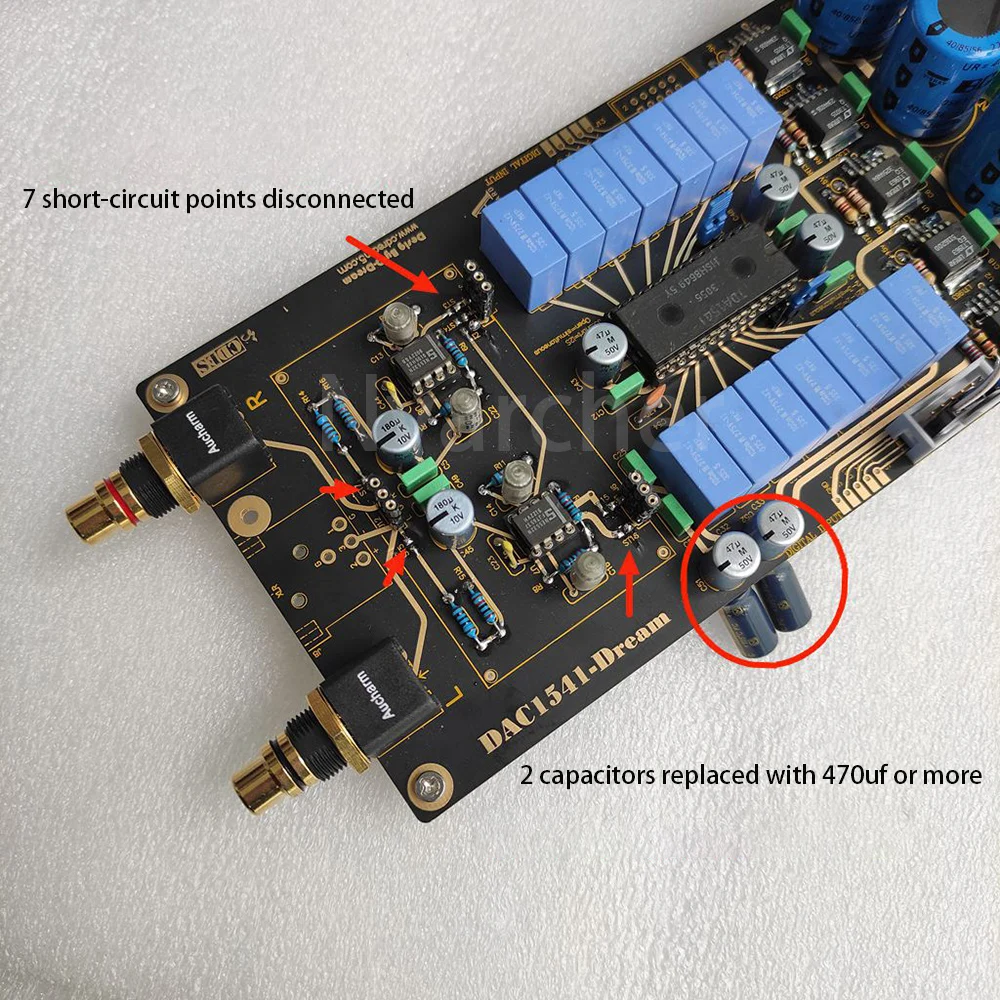

Примечание: 1. Убедитесь, что отключили работу, или есть риск повреждения чипа TDA1541 2. Полярность сигнала не должна быть неправильной 3. 1541 выходной ток ноги 6 футов (R) 25 футов (L), 5 футов аналогового заземления, модифицированный, когда вам нужно отсоединить выход 2 фута и другие цепи 4.Потому что это конструкция цепи открытого цикла, может быть некоторый фоновый шум неизбежно 5. Этот модуль является динамической регулировкой сервопривода с Нулевой точкой, в момент включения будет взрыв звука, пожалуйста, обратите внимание на последовательность загрузки, сначала откройте компакт-диск, затем откройте декодер, затем откройте преамп, громкость преампа к минимуму, затем откройте усилитель, Сначала выключите усилитель, помните!

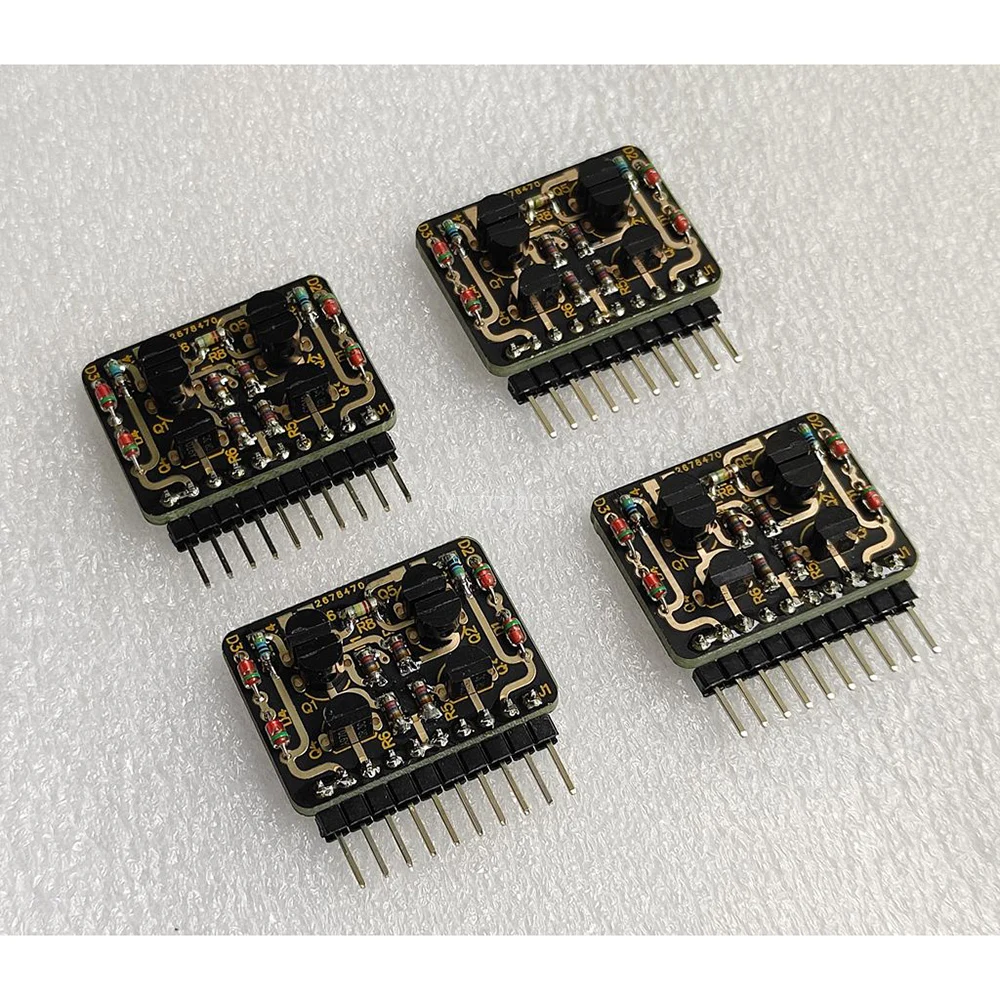

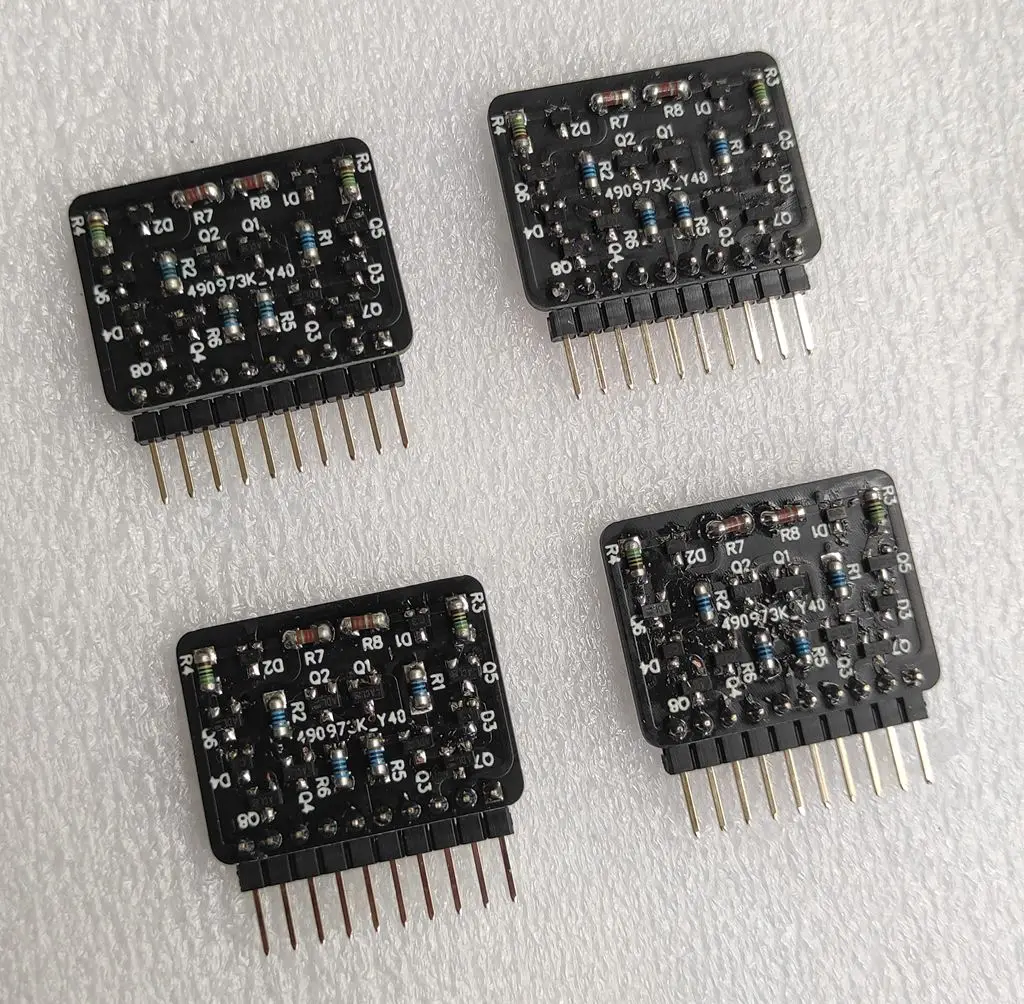

Следующие модули SA2 SA3 разработаны в соответствии с официальными параметрами рисования Marantz

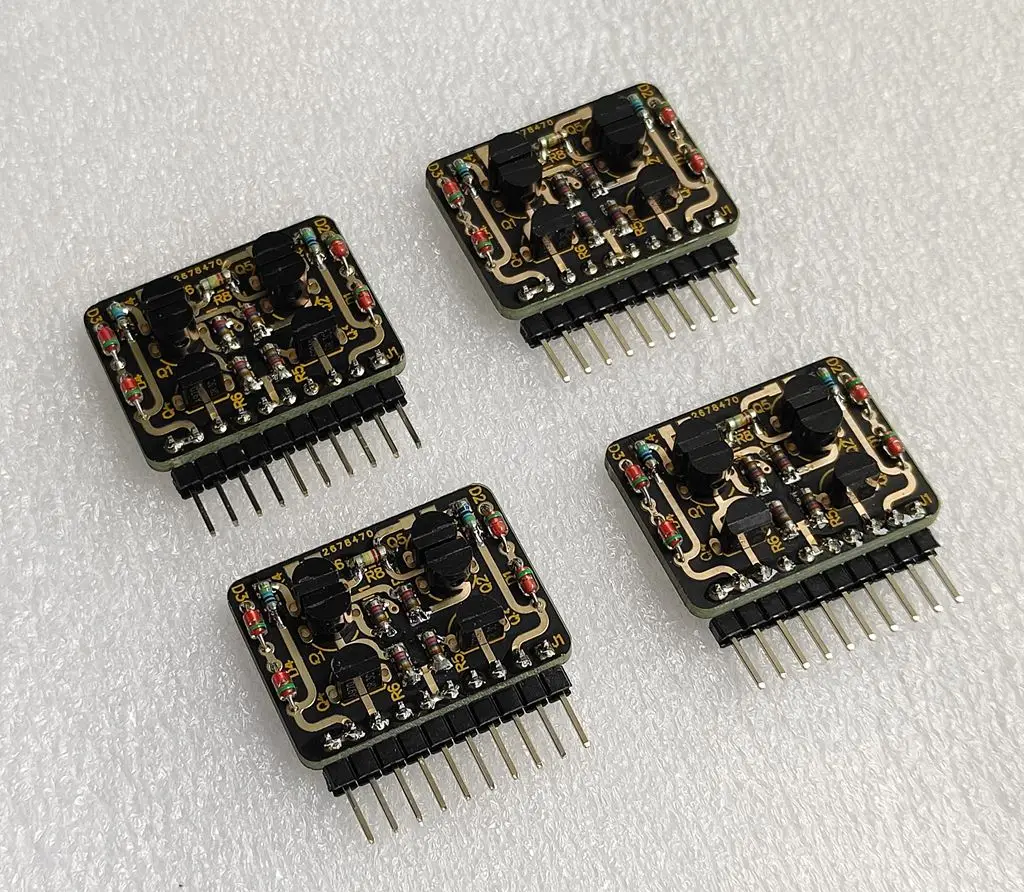

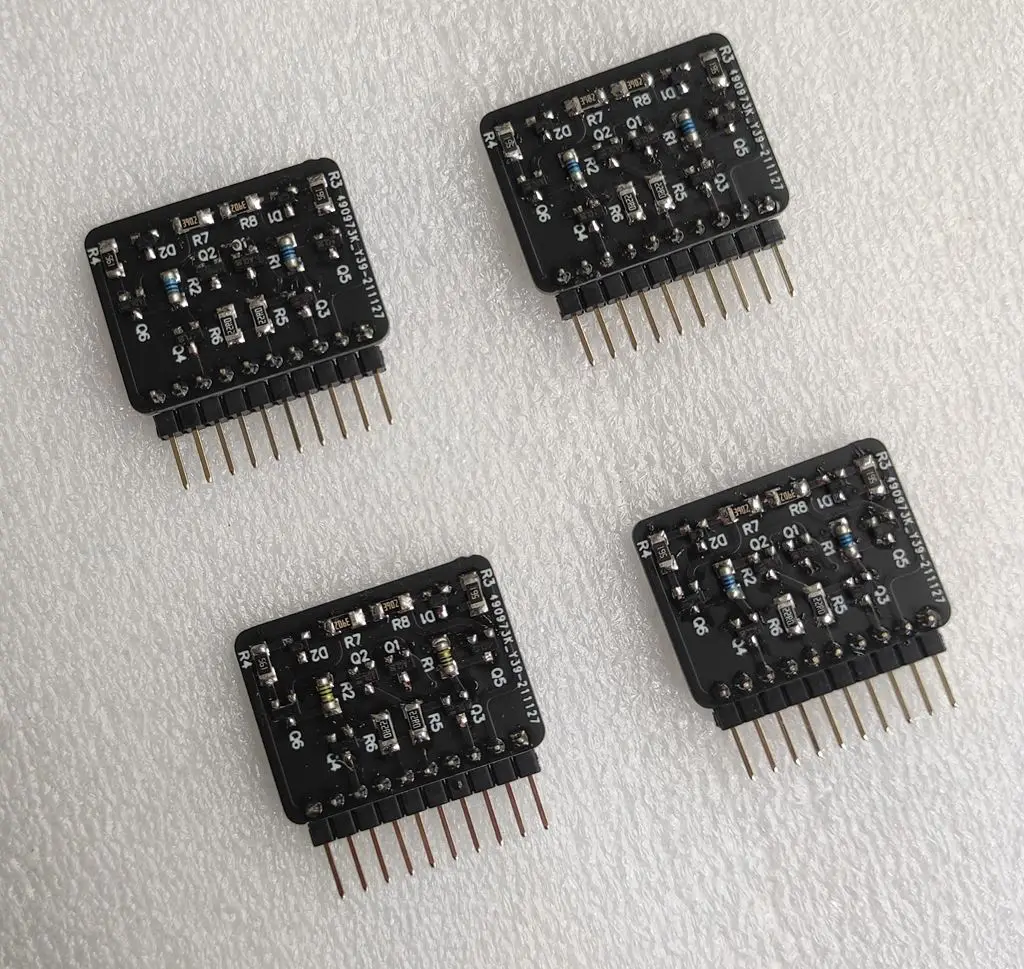

Следующие модули SA используются и разработаны в соответствии с официальными параметрами чертежей Marantz

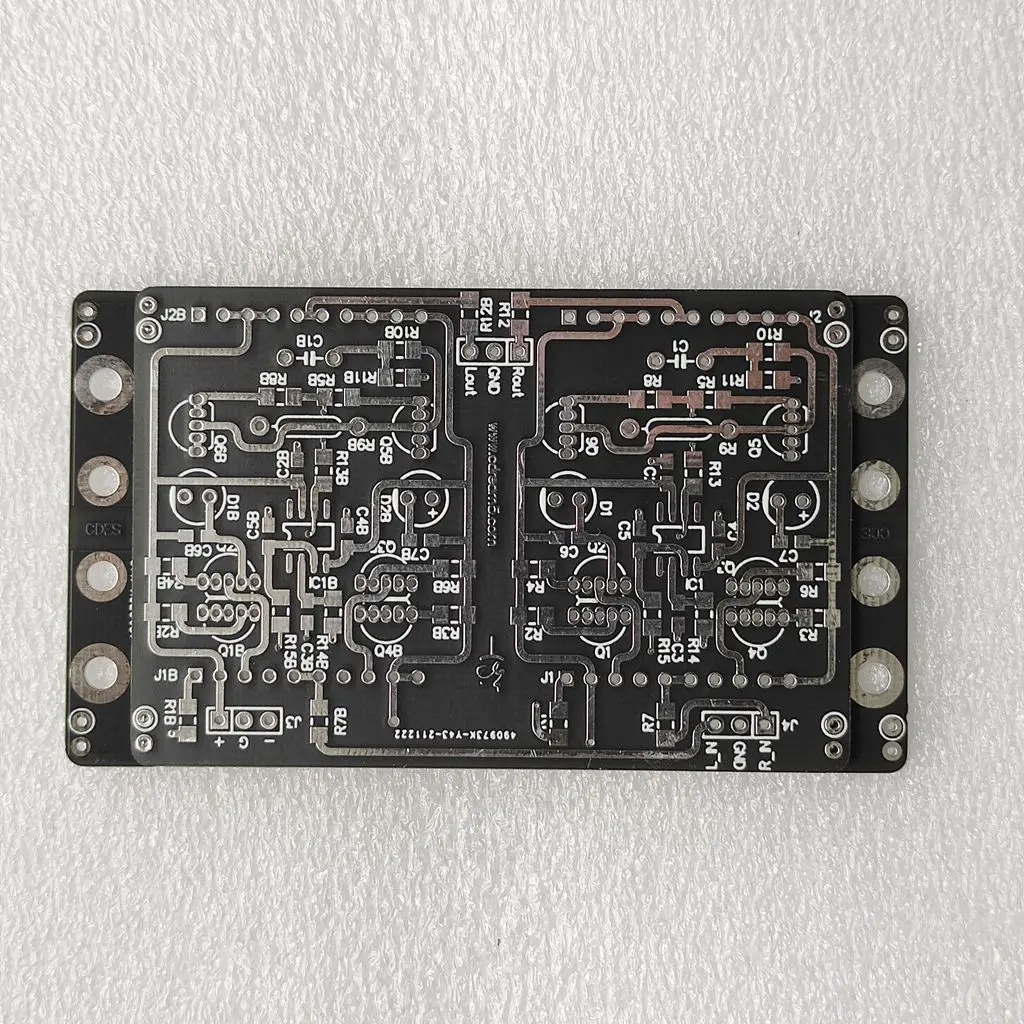

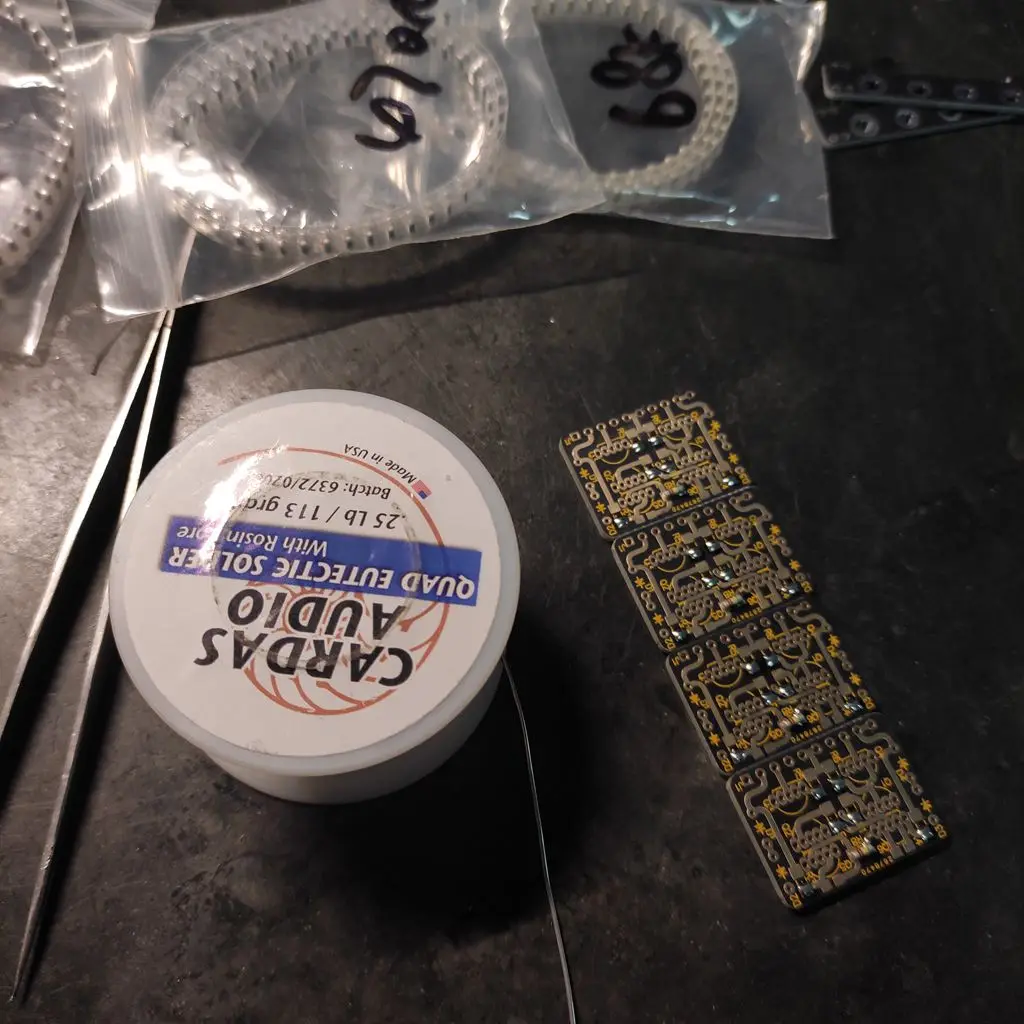

Будут сделаны вручную пайки с помощью карты припоя провода

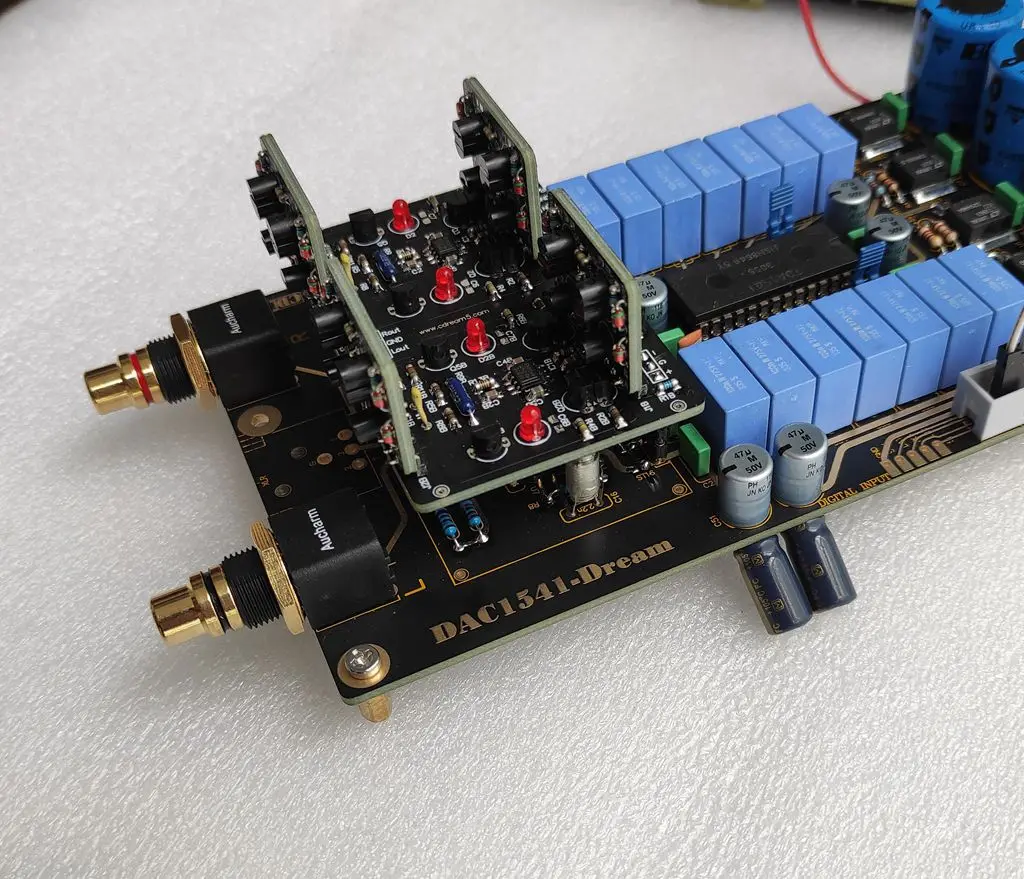

Как использовать:

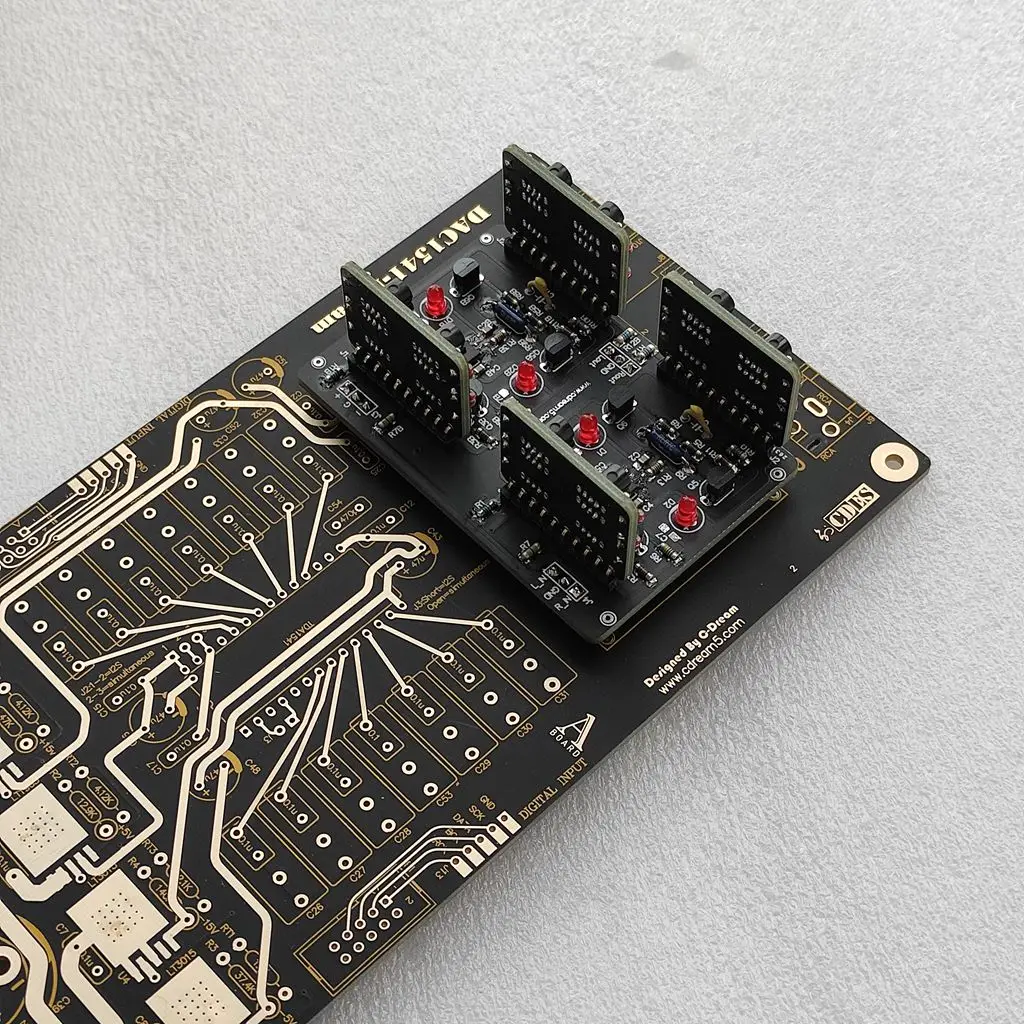

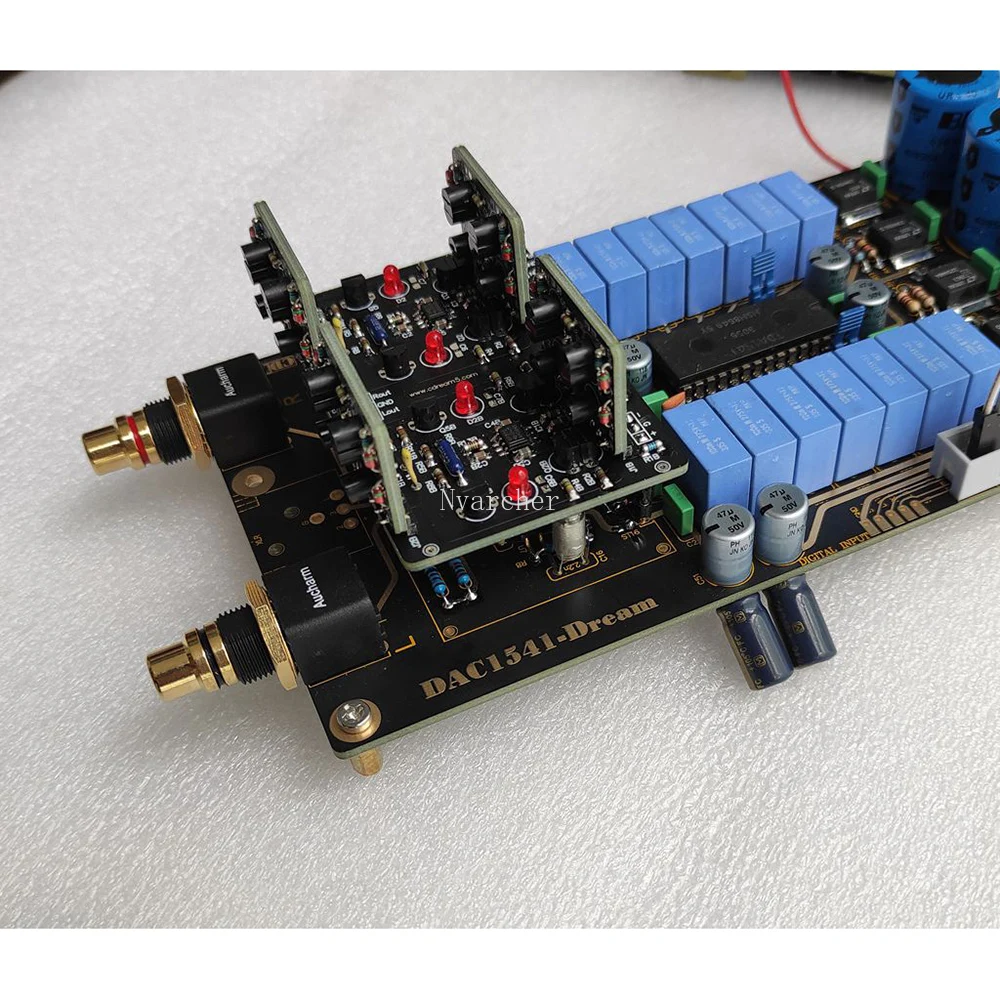

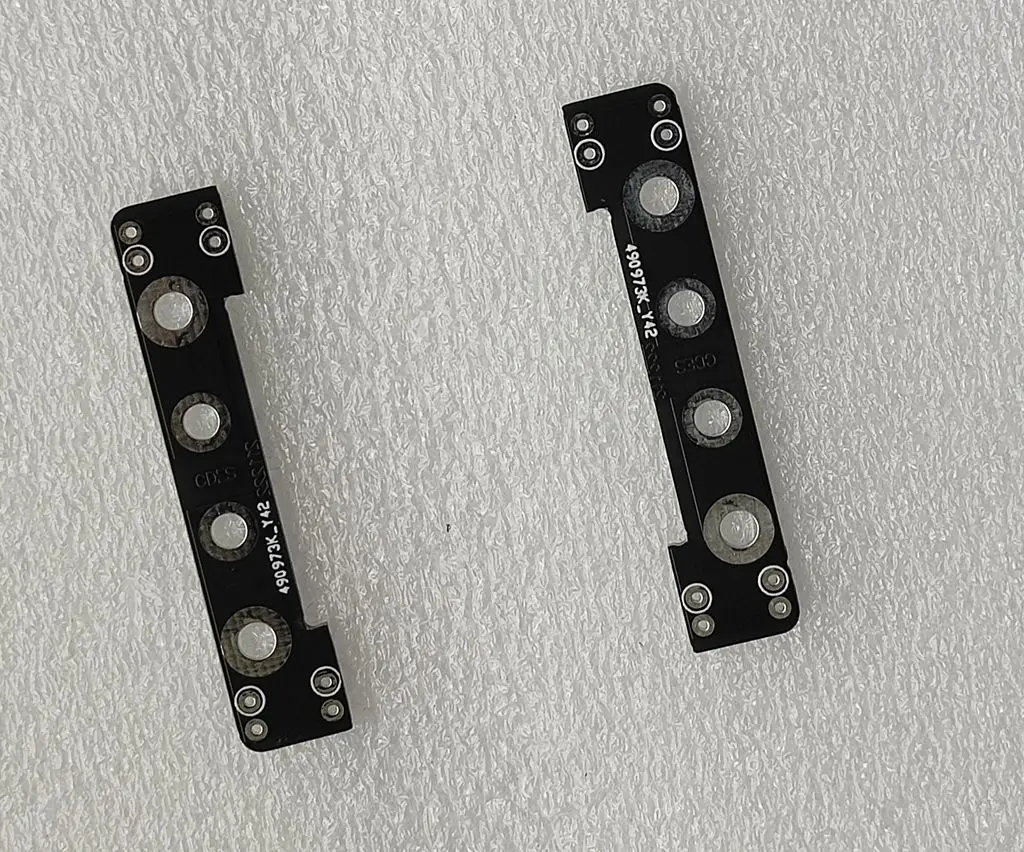

Для того, чтобы легко установить этот модуль, даже если это не наш ЦАП, следующая вспомогательная плата специально разработана
И базовая пластина зафиксирована, вы можете использовать медную колонку или что-то фиксированное
