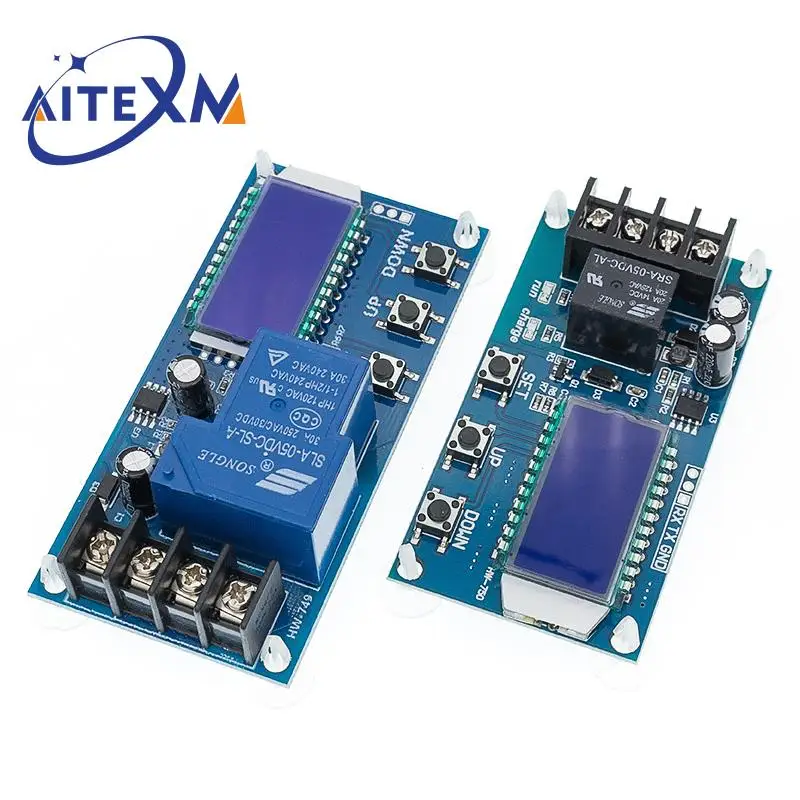

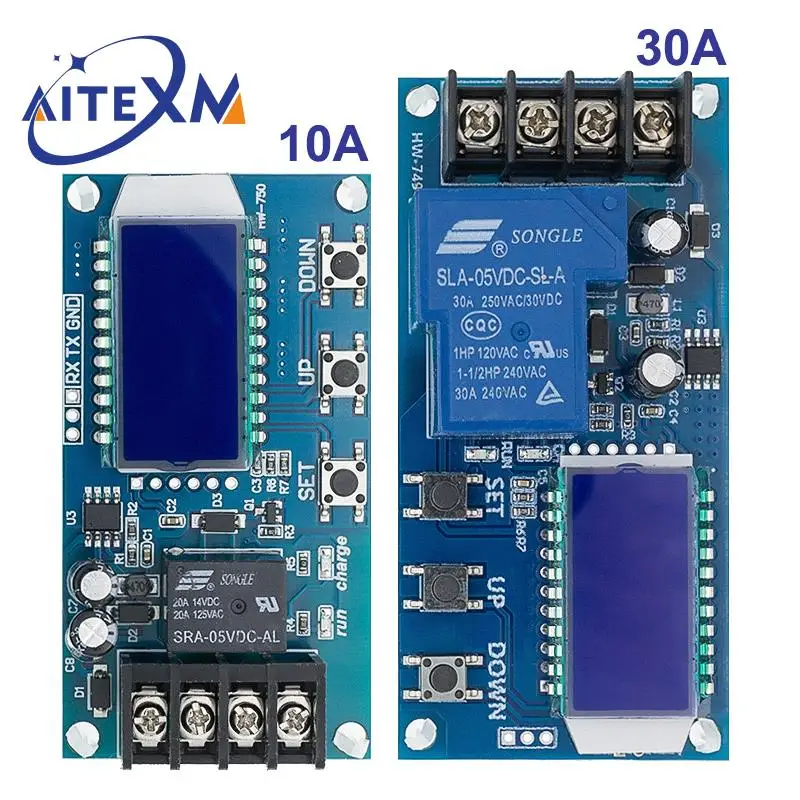

Свинцово-кислотный модуль управления зарядным устройством для солнечных батарей, 10 А, 30 А, 6-60 в, цифровой переключатель управления защитой от перезаряда, светодиодный индикатор

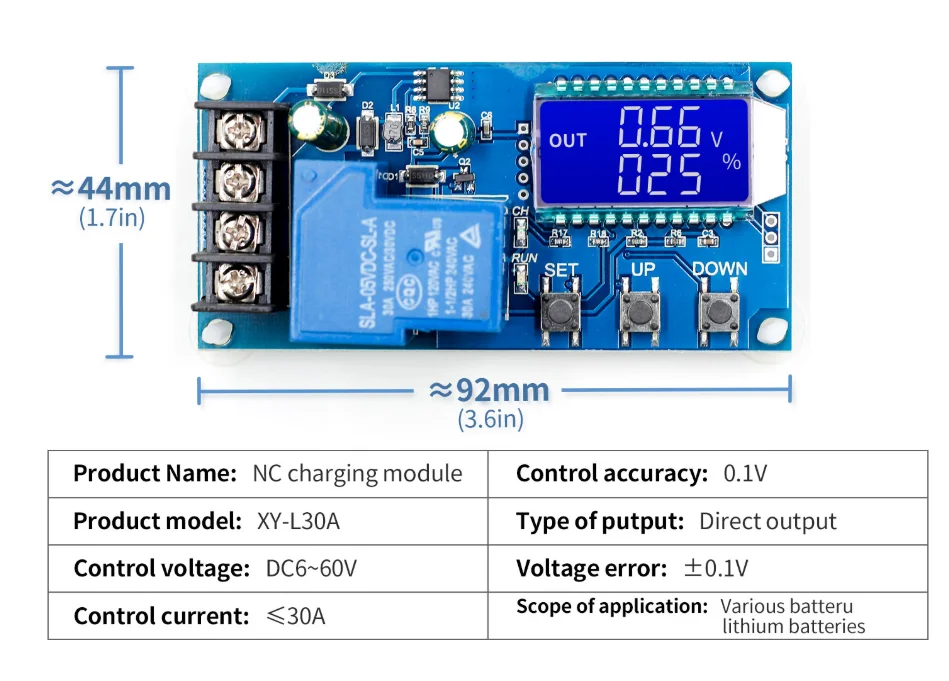

Основные характеристики модуля:

Поддержка свинцово-кислотных аккумуляторов и актерских аккумуляторов, диапазон напряжения: 6 В ~ 60 В;

Может отображать напряжение, процент батареи, время зарядки одновременно через ЖК-дисплей;

Функция очень мощная, реализует автоматический контроль заряда, время заряда управления, также может настроить и загружать соответствующий параметр через последовательный порт;

Описание функции:

1. Функция автоматического управления зарядкой:

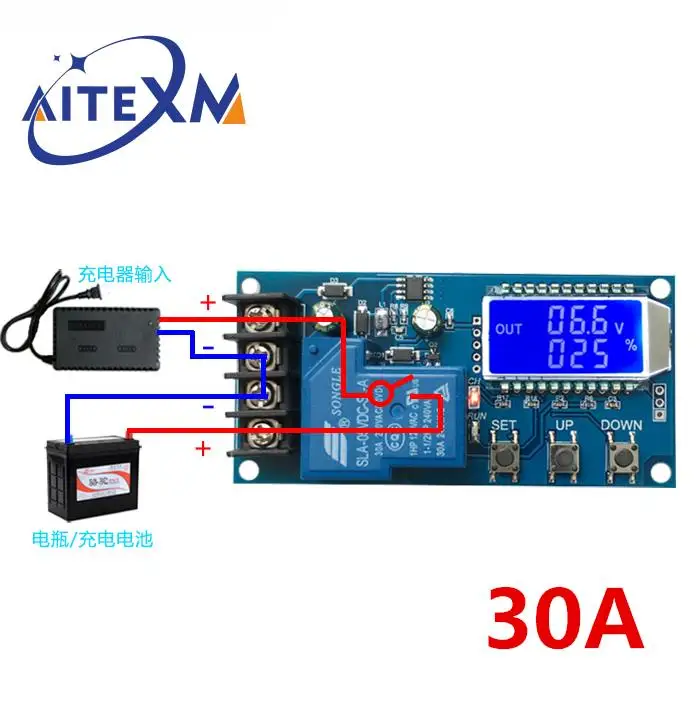

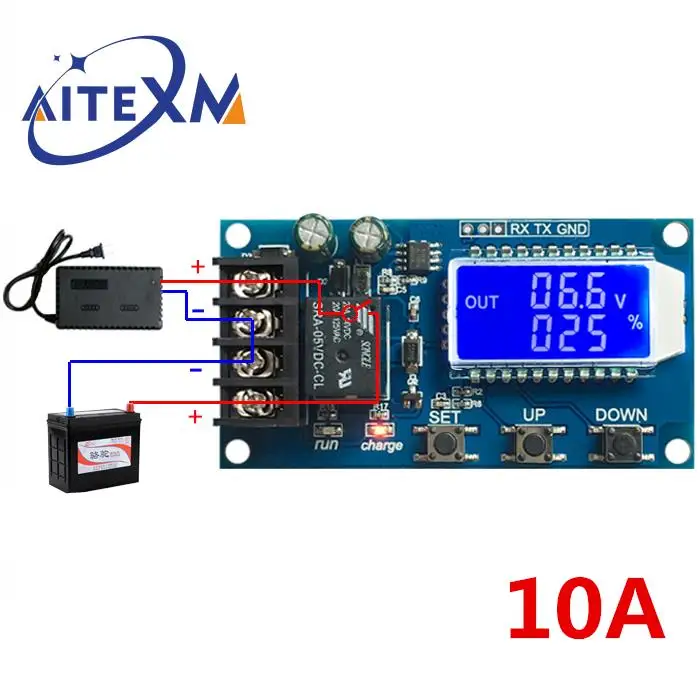

Установив volt-HI:'UP' volt-LI:'dn'; Когда напряжение батареи ниже Вольт-LI:'dn', реле приводит, зарядное устройство начинает заряжать аккумулятор; когда напряжение батареи до Вольт-привет: «вверх», реле diconnected и автоматическая зарядка завершена один раз;

2. Функция контроля времени зарядки:

Как включить функцию контроля времени?

После ввода набора параметров установите параметр op без нуля, затем включите функцию контроля времени, параметр op по умолчанию: -- h, по умолчанию не включается функция контроля времени;

После открытия функции управления временем (OP не имеет нулевой), когда напряжение батареи ниже Вольт-нет, зарядное устройство начало заряжать аккумулятор, система начала работать; во время синхронизации, напряжение батареи ≥ Вольт-HI'UP', реле отключения; Если время OP вверх, Напряжение батареи по-прежнему ниже напряжения, реле держит проводимость, автоматически закрывает функцию контроля времени зарядки и мигает H:ER, чтобы напомнить пользователю, настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мигание;

Примечание: Формат времени: 00:59 (00 часов, 59 минут) Максимальное время-99:59, что составляет 100 часов.

3. Функция загрузки серийных данных и настройки параметров:

Система поддерживает загрузку данных UART и настройку параметров UART:115200,8,1

Cmd Func

На реле позволяют открыть

Выключение реле отключение для открытия

Запуск загрузки данных

Остановка загрузки данных

Прочтите настройки param

Dw10.0 набор Вольт-ли: 'dn'

Up20.0 набор Вольт-привет: "вверх"

Xx: xx установите время зарядки OP 00:00 время остановки заряда

Формат сообщения для загрузки данных:

Напряжение батареи + процент батареи + время зарядки + состояние заряда 12,0 в, 020%,00:10,OP

Настройка параметров:

Нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;

Переключайте параметры, которые вы хотите установить с помощью набора коротких нажатий;

После выбора параметров, может быть установлен кнопкой вверх/вниз для поддержки короткого нажатия, длительное нажатие (быстрое увеличение или уменьшение); Для установки других параметров, повторите шаг b, c);

После того, как все параметры установлены, нажмите кнопку set для выхода и сохранения;

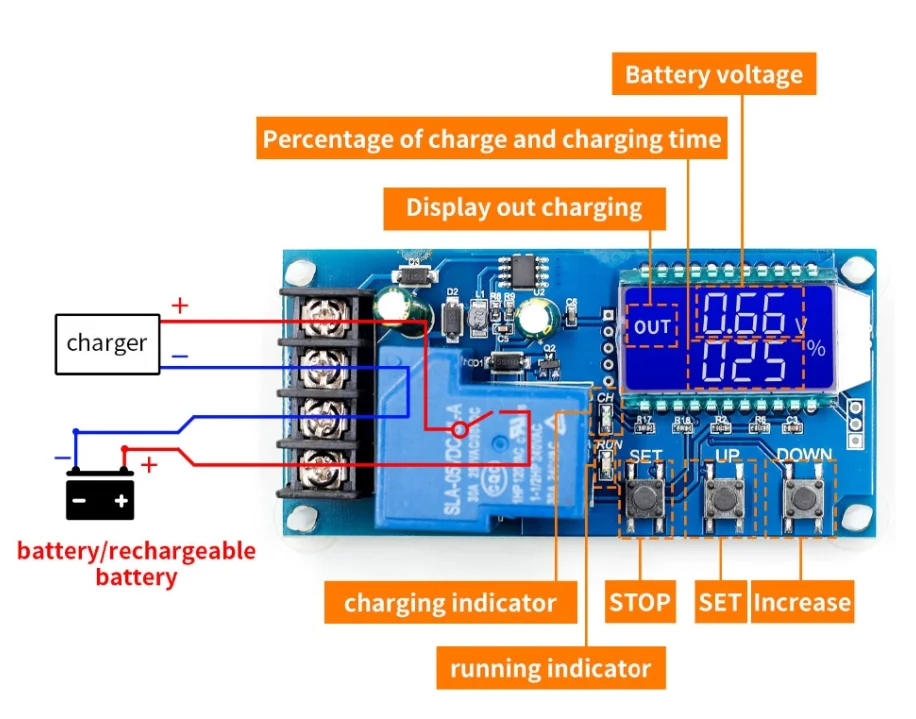

Описание ключевой функции:

В интерфейсе Run (основной интерфейс):

Короткое нажатие кнопки SET для отображения текущего набора параметров; Короткое нажатие кнопки UP, переключение отображения заряда и время зарядки;

Короткое нажатие кнопки вниз, выберите включение/выключение реле, если реле может быть закрыто, покажет «выключение» в качестве напоминания;

Длительное нажатие кнопки вверх, переключение низкого уровня мощности

ВКЛ.: без работы в течение 10 минут выключите подсветку

Выключение: подсветка Всегда яркая

Нажмите и удерживайте кнопку SET, введите настройки параметров.

Расчет процентного напряжения:

Процент напряжения = Напряжение батареи/(Вольт-HI - volt-LI)

Дополнительные функции

A) функция записи времени зарядки: не открывайте контроль времени зарядки, продукт будет записывать Полное время, когда интерфейс отображения времени входа, время зарядки мигающего дисплея, А затем откройте интерфейс отображения времени выхода или следующую зарядку (проводимость реле), когда она пустая;

B) Автоматическое определение параметров: когда параметры установлены, выход, если Вольт-LI dn≥ volt-HI UP, система будет мигать «ERR» в качестве напоминания;

C) обнаружение доступа к батарее: Этот продукт прикреплен к батарее, если он не подключен к батарее, система будет показана в нисходящей ссылке «NbE» в качестве напоминания

Анализ общих сбоев

В: сколько подходит для использования на уровне V? Сколько напряжения в этот модуль подходит?

Ответ: этот раздел подходит для минимального 6 в, самого высокого диапазона напряжения 60 в, максимального уровня расходов 48 В, потому что аккумулятор 48 в полон электричества в 60 в, И затем высокая температура, если ваш аккумулятор выше 48 в, пожалуйста, выберите другой раздел.

В: мощность следующих электрических приборов сломалась! СВЕТОДИОДНЫЙ мигающий свет?

О: это потому, что ваш зарядный ток слишком велик или емкость батареи слишком мала, чтобы привести к тому, что питание немедленно достигнет предела напряжения, отключения Реле, отключения, напряжение и быстро вниз до низкого напряжения, и начал перезаряжать, цикл, На данный момент вы хотите, чтобы уменьшить зарядный ток никель-металл-только линия, как правило, зарядный ток никель-металл-это емкость аккумулятора очень 1 до 1,5, как, например, 20AH аккумулятор зарядный ток никель-металл-как правило, около 2-3a! Обратите внимание, что Большая зарядка вызовет ускоренное старение батареи, ударные комплекты и даже Взрывы!

В: какой режим управления? Могу ли я автоматически заряжать? Можно ли использовать боковую зарядку? Могу ли я ограничиться потоком?

Ответ: это контроль напряжения, например, набор предел напряжения 12,0 V, напряжение до 14,5 V, напряжение заряда до 14,5 в эту стоимость в счете-фактуре, отключение питания, напряжение вниз до 12,0 в реле закрыто и начать зарядку, может быть заполнено стороной, режим управления напряжением только для выключения и открытия, Не может ограничивать поток, зарядный ток полностью зависит от вашего зарядного устройства!

В: входное напряжение 12 В может или не может заряжать аккумулятор 24 В или 48 В может заряжать аккумулятор 12 В?

A: Это простой контроллер напряжения, только играющий роль переключателя, не может переключаться на заряд батареи, поэтому вы хотите дать какой заряд батареи, чтобы быть готовым, какой тип зарядного устройства! Это необходимо!
