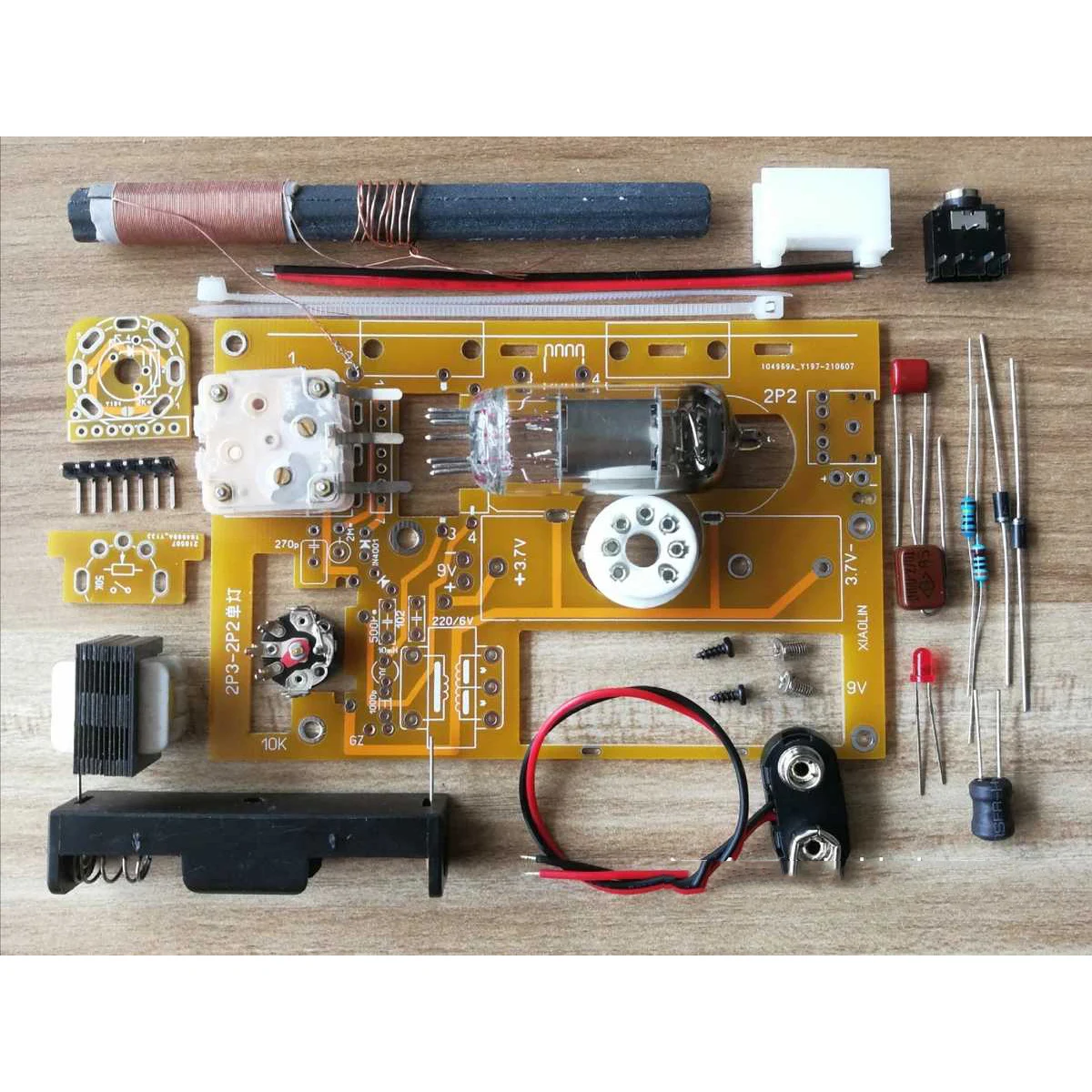

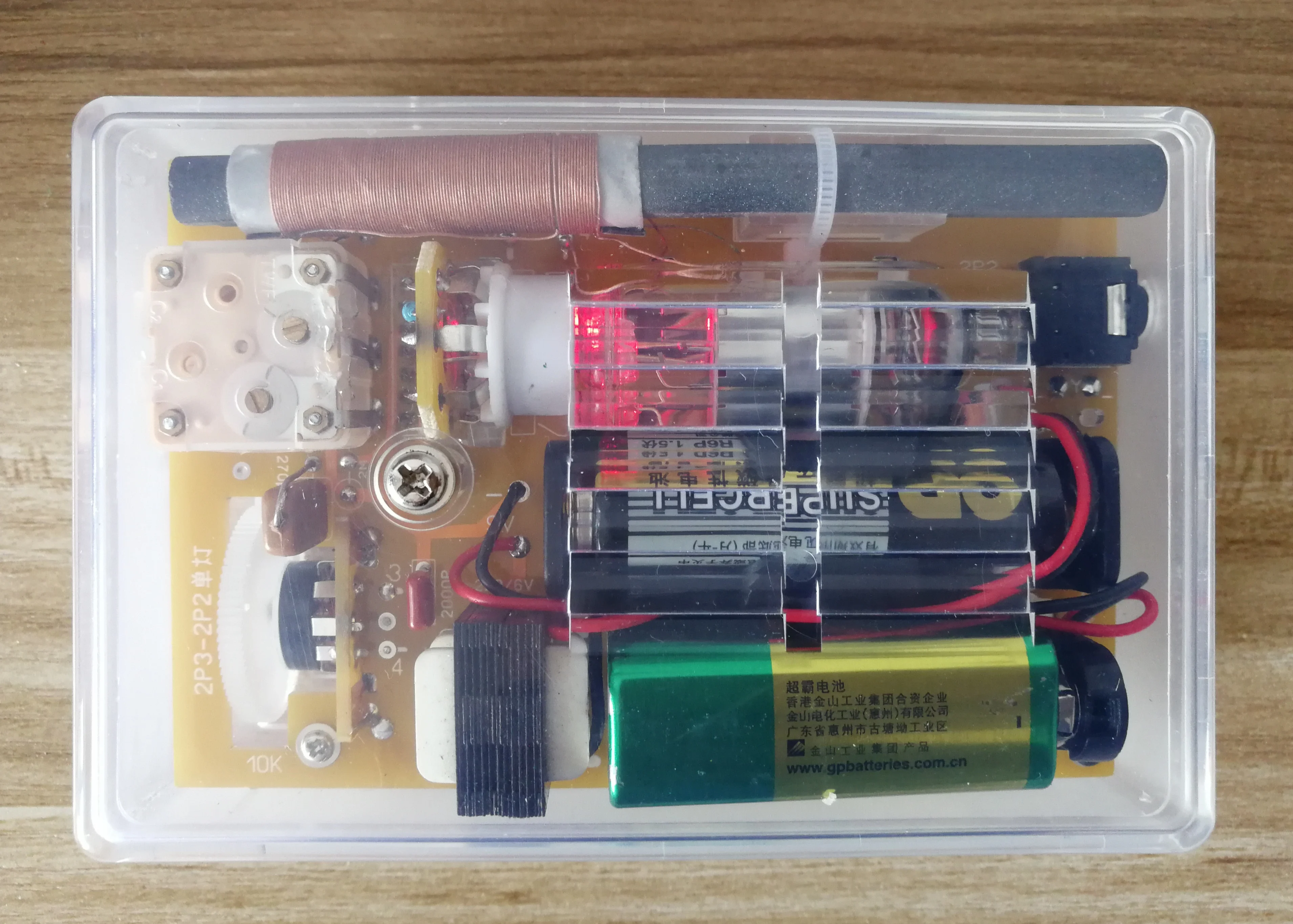

2P2 электронная трубка одиночный светильник плата радиоприемника комплект. Катушки магнитного стержня должны быть намотаны самостоятельно! С обернутой пряжей и эмалированной проволокой. Подходит для 2P 3 чехол. Чехол в комплект не входит! Аккумуляторы и динамики (не доступны) также не включены. Важное примечание: звук ОДНОТРУБНОЙ машины без антенны или усилителя слишком низкий! Очень непрактично! Маленький усилитель на телефоне с входными колонками Bluetooth или компьютерными динамиками может быть использован, первая отладка должна быть подключена! И может получить только несколько сильных станций, поэтому этот набор подходит только для любителей DIY, чтобы играть. После завершения эффекта прослушивания не может быть достигнуто на ходу! Отправить MP3 наушники и 3,5 до 6,5 сиденья. Описание комплекта. Потенциометр с переключателем и восстановительной регулировкой. Штекером постоянного тока 14500 литиевая 3,7 и 9 вольт, экран напряжения 9В. Ток экрана менее 0,5 мА. Нить 2,4 вольт питания: 7 контактов положительных, 1 pin отрицательных, 5 контактов пустых. Ток нити 30 мА. Лампа с низким блоком, освещенный красный светодиодный источник 2,4 В, ограничительный резистор тока 150 Ом. Светодиодный ток 16 мА. Преобразование сопротивления трансформатора Доступно после низкого сопротивления 8 - 32 Ом прослушивания наушников. Без трансформатора можно использовать для прослушивания наушников с высоким сопротивлением 2000 - 4000 Ом. Справочная схема готового продукта:
Катушки должны быть намотаны самостоятельно. Первичный 3 - 4 прибл. 85 оборотов регенеративное 5 - 6 прибл. 10 - 30 поворотов Чехол в комплект не входит аккумулятор и рог! Машина с одной трубкой также не может взять рожок.

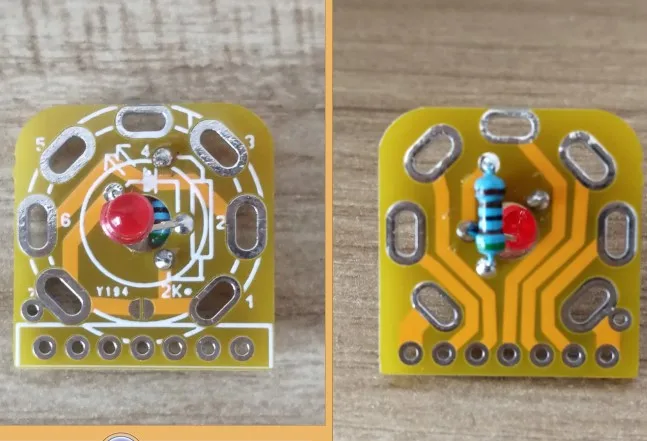

Сначала приварите держатель трубки 7 футов, убедитесь, что нижняя поверхность держателя трубки и маленькая пластина плотно и смывается, после сварки Отрежьте Выступающие ножки припоя. Затем сварить светодиодный, сварка, чтобы обратить внимание на высоту, верхняя поверхность должна быть полностью покрыта верхней частью держателя трубки, чтобы иметь лучший световой декоративный эффект. Наконец, сварите ограничительный резистор тока, коротко обрежьте провода, в это время сварите поверхность резистора колодки.

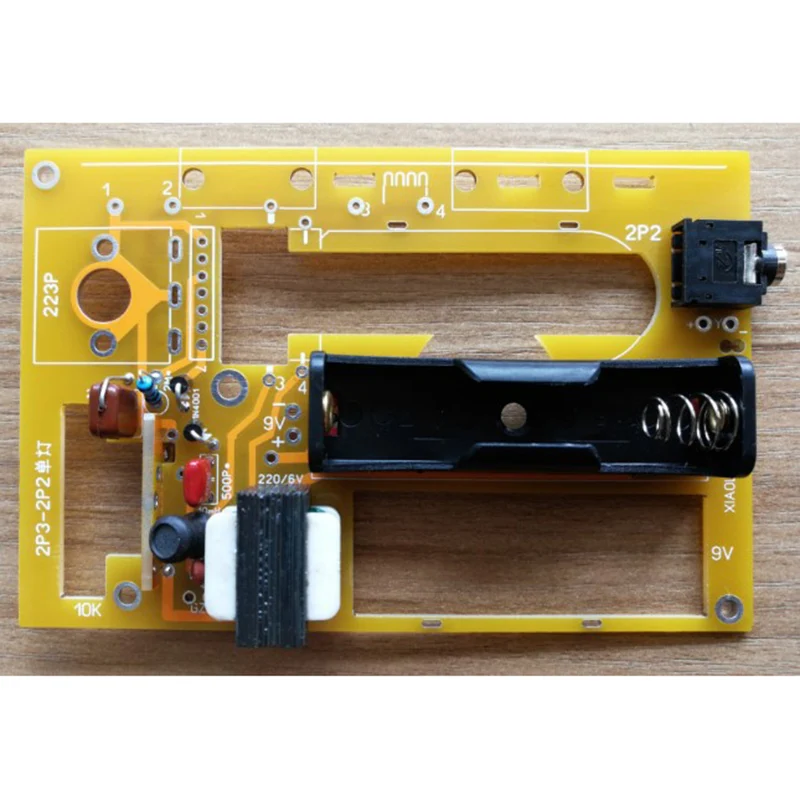

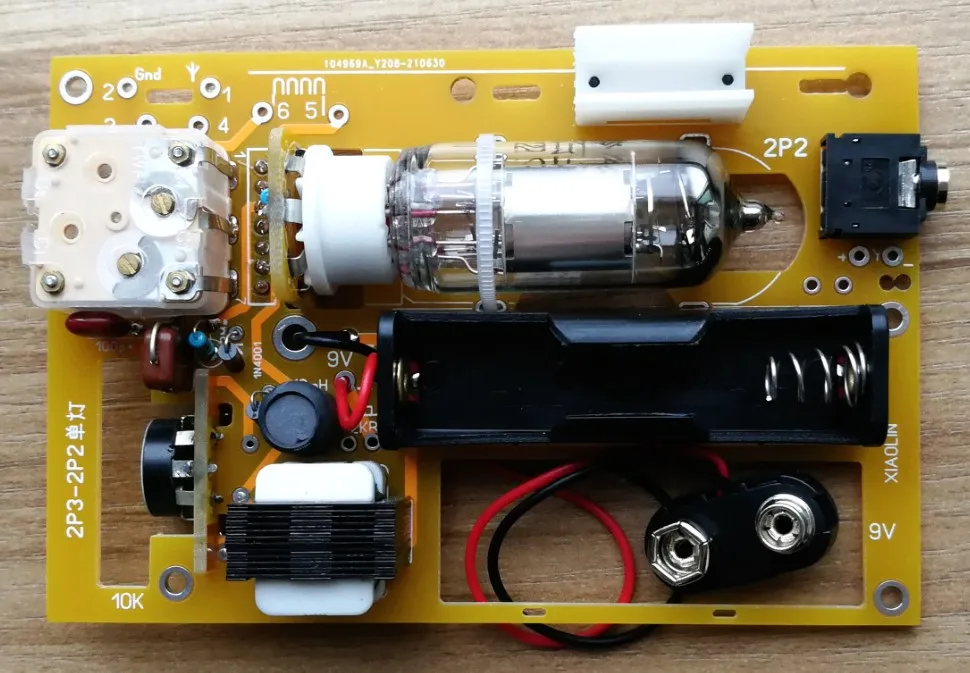

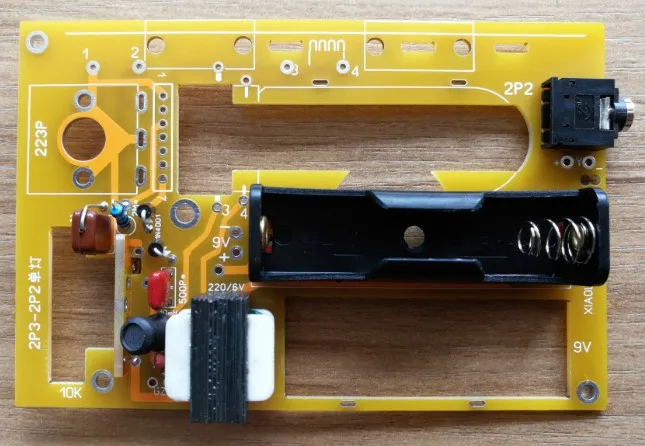

Сначала припайте небольшую доску потенциометра вертикально к основной доске, затем припайте потенциометр. Переменный конденсатор должен быть паян после пайки и регулировки держателя электронной трубки небольшой платы.

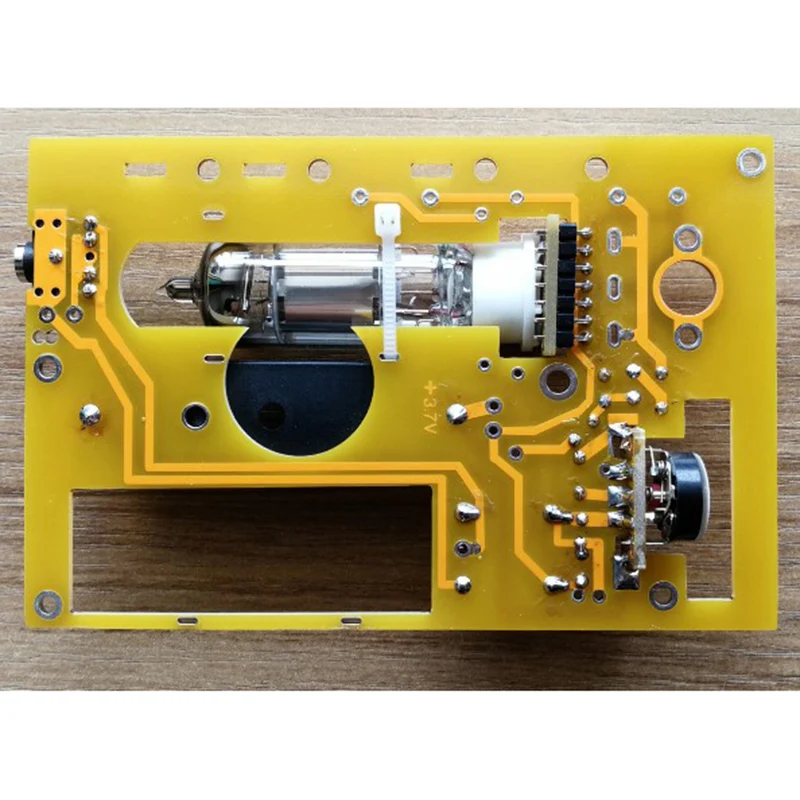

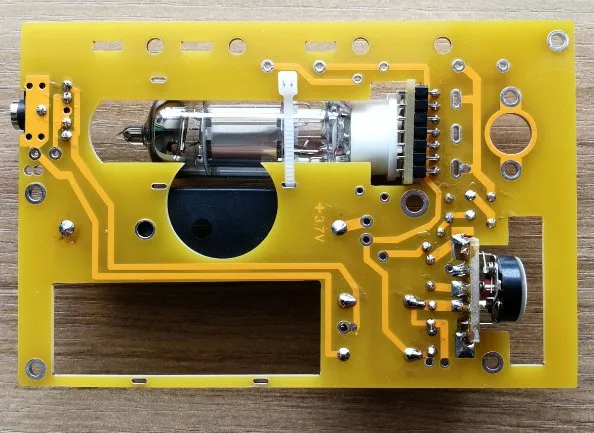

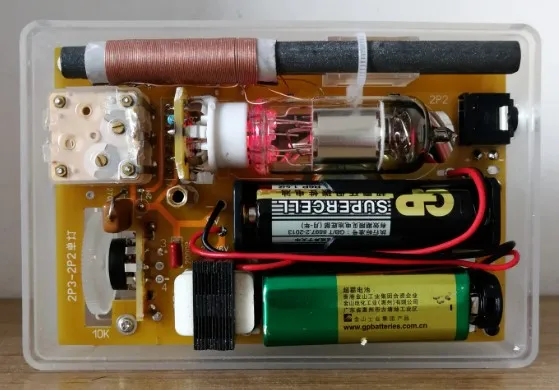

Электронная трубка должна быть вставлена в припаянную маленькую доску верхней части держателя и завязана вровень с доской с кабельной стяжкой. Патрон лампы накаливания материнской платы следует также перпендикулярном материнской платы после пайки 7-контактный ряд пальцев.

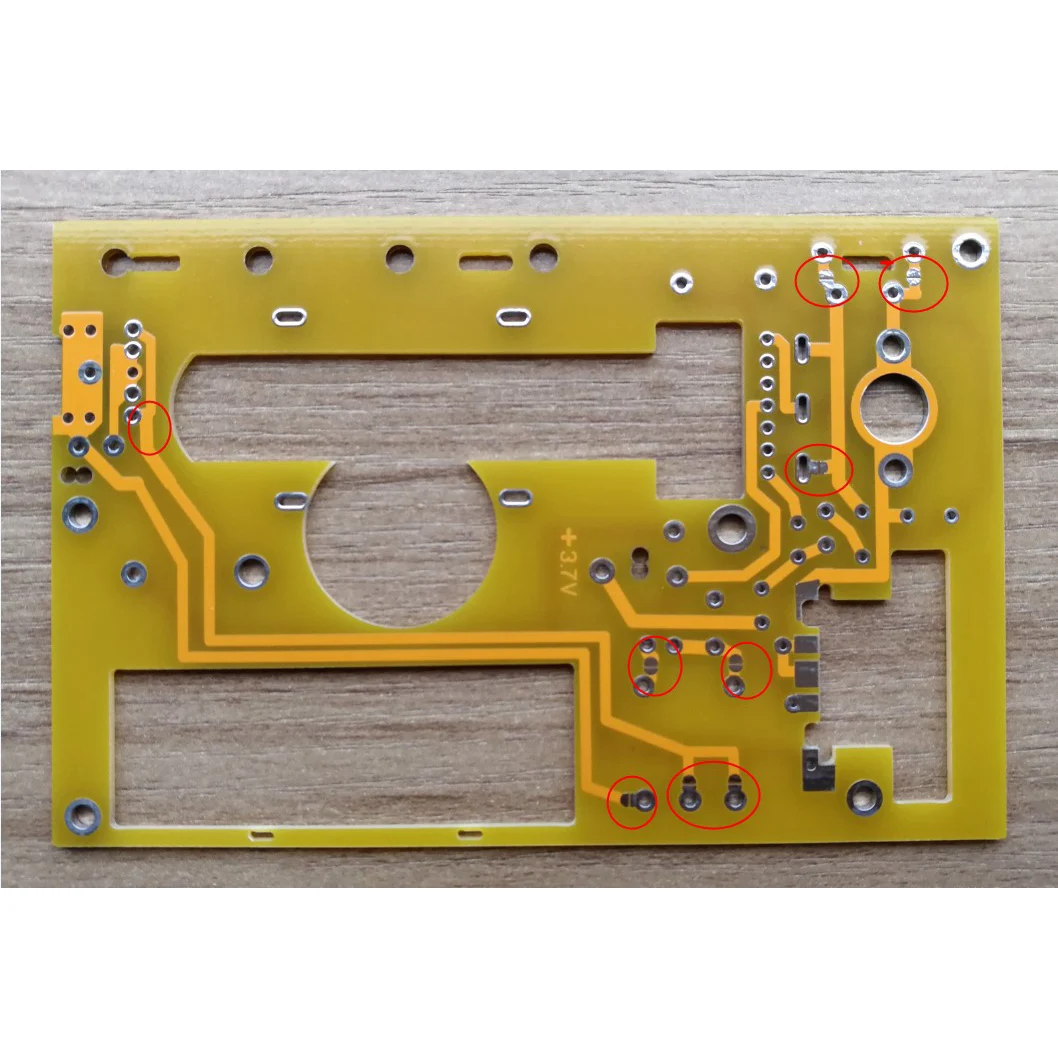

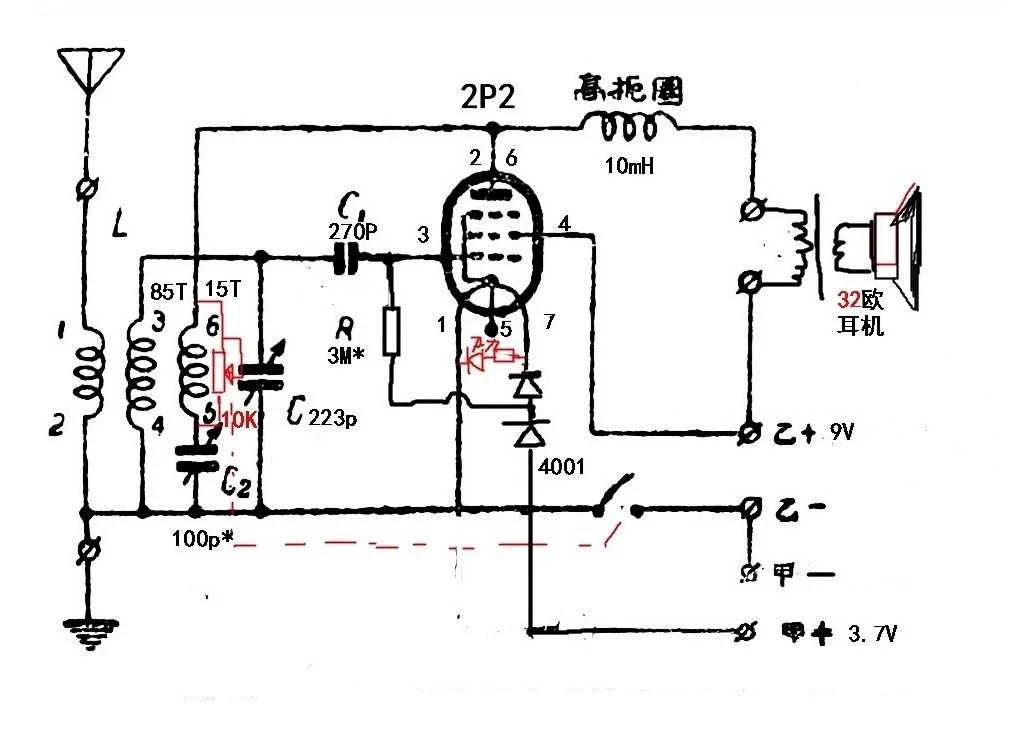

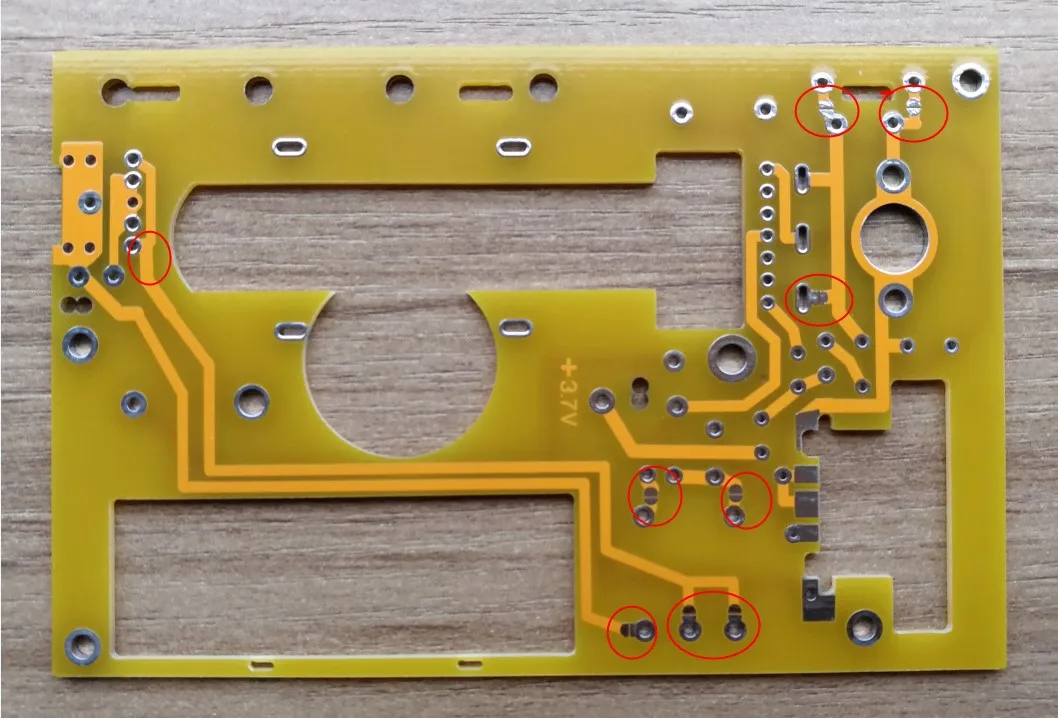

Полукруглый коврик на задней части платы, с или без коротких замыканий, используется для выбора между доступом и недоступом. 1. Антенна может быть подключена только к одной антенне или заземлена намоткой 10 Включает магнитный стержень. 2. Переменный конденсатор с набором с 223P нужно будет коротко закрепить на переменной ножной прокладке, так что две группы будут соединены параллельно. 3. С трансформатором только припой 4, линия 2 колодки, припой Середина подключена к 8 Ом припой сторона подключена к 32 Ом. Используйте высокопрочный трансформатор для наушников, 5 колодок не замыкаются, с линией, непосредственно подключенной к высокостойким паяльным соединениям и базе наушников. 4. Гарнитура сиденье, таких как вставить 2 ядра 3,5 до 6,5 высокое сопротивление конверсионная вилка, вам нужно, чтобы не поцарапать после звуковой канал Паяные соединения, таким образом, чтобы не микросхема с защитой от короткого замыкания в звуковой сигнал.
Ознакомление с вводом в эксплуатацию, написанным учителем на forum. Автономный светильник 2P2, как правило, требует хорошей среды приема и хорошей установки линии земли и неба. Это регенеративное радио, как правило, получает радиостанцию, является птичьим звонком, а затем настраивает кнопку отзывы, чтобы уменьшить количество отзывы, Свистящий звук потускнел, звук радиопередачи выйдет. Регулировка регулятора станции в этот момент сделает частоту более правильной, и станция будет звучать немного громче. Звук приема будет немного громче, но это приведет к тому, что отзывы сигнала будут достаточно сильными, чтобы вызвать критический свисток, поэтому снова отрегулируйте кнопку «Отзывы», чтобы уменьшить количество отзывы. Отрегулируйте ручки для выбора станции и тщательно Отрегулируйте отзывы несколько раз, и звук будет громче при регулировке до оптимального уровня. Если звук радиостанции по-прежнему просвечивается со свистом, это слишком много отзывы. Отрегулируйте отзывы на минимальное количество, также бесполезно, чтобы уменьшить отзывы о тестировании катушки. Если нет нижнего шума, вам нужно отрегулировать кнопку отзывы, чтобы услышать звук нижнего шума, а затем отрегулировать Ручка регулятора для радиоприемника, чтобы выбрать станцию. Это особенность игры с регенеративными радиоприемниками. Переменный резистор, очень хорошо настраивает отзывы. Недостатком является то, что он может сделать плохой контакт при износе. Нить является большим потребителем электричества с мощностью около 30 мА. Чувствительность приемной станции зависит от силы сигнала и количества отзывы, опираясь на отзывы катушки. Общий прием сильных станций без проблем, если радиосигнал слабый, емкость усиления одной трубки ограничена, через отзывы будут иметь вызов птицы, но Настройте отзывы, чтобы остановить сигнал. Но Отрегулируйте отзывы, чтобы остановить сигнал, очень слабый, гарнитура с трудом слышит звук. Но нельзя сказать, что нет радиосигнала. Если вы добавите еще одну трубку для усиления радиосигнала, вы услышите об этом больше.
