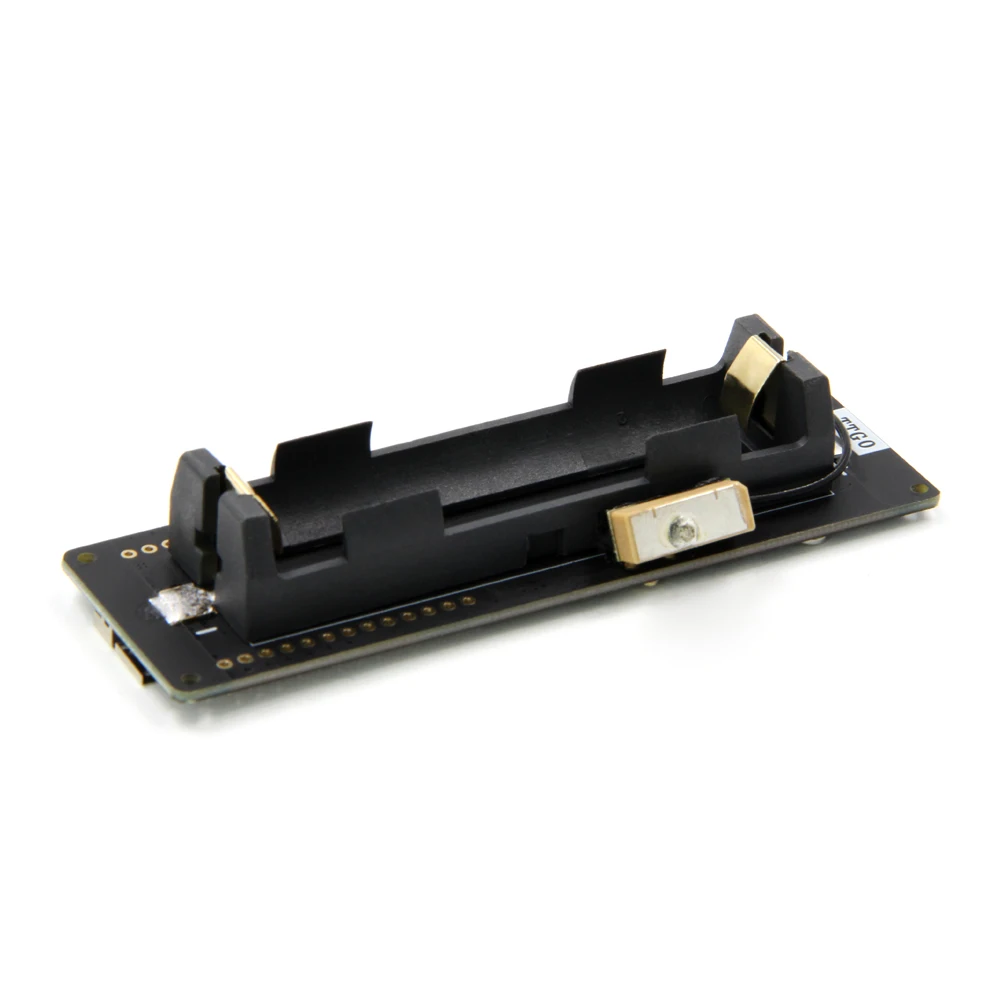

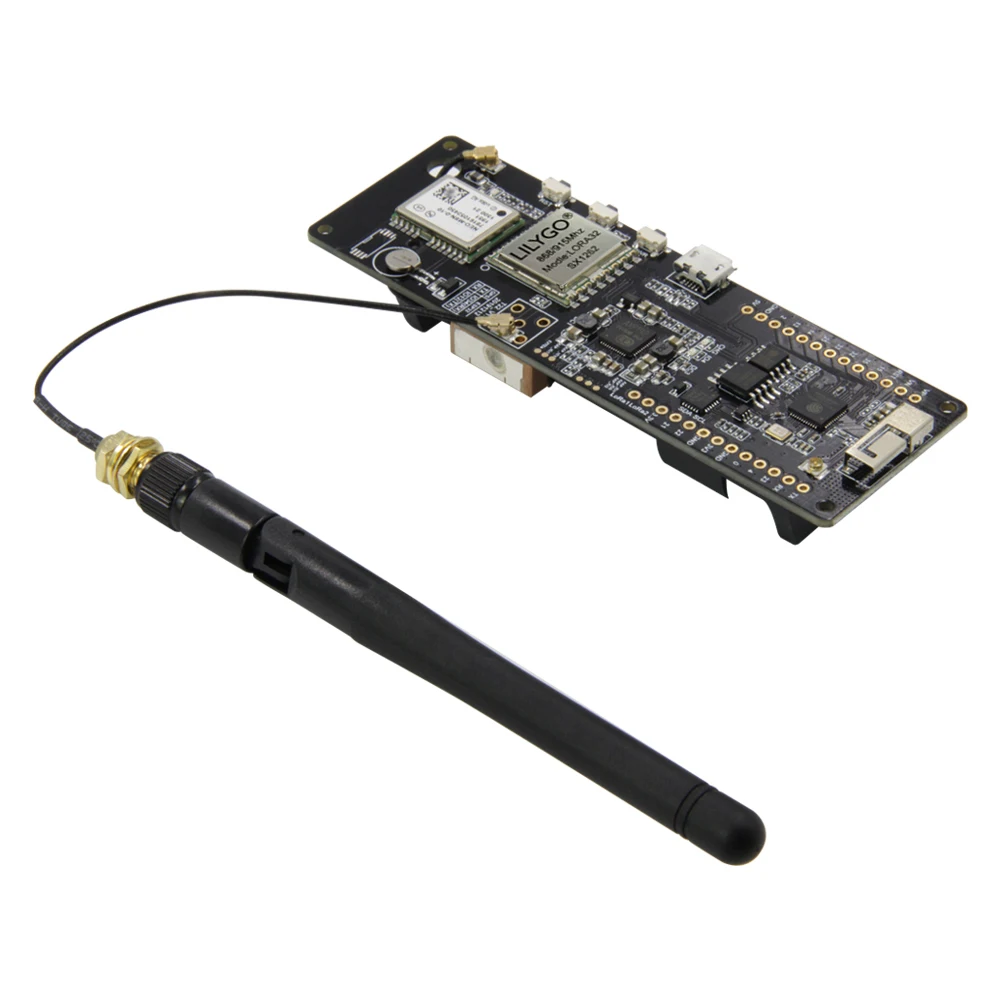

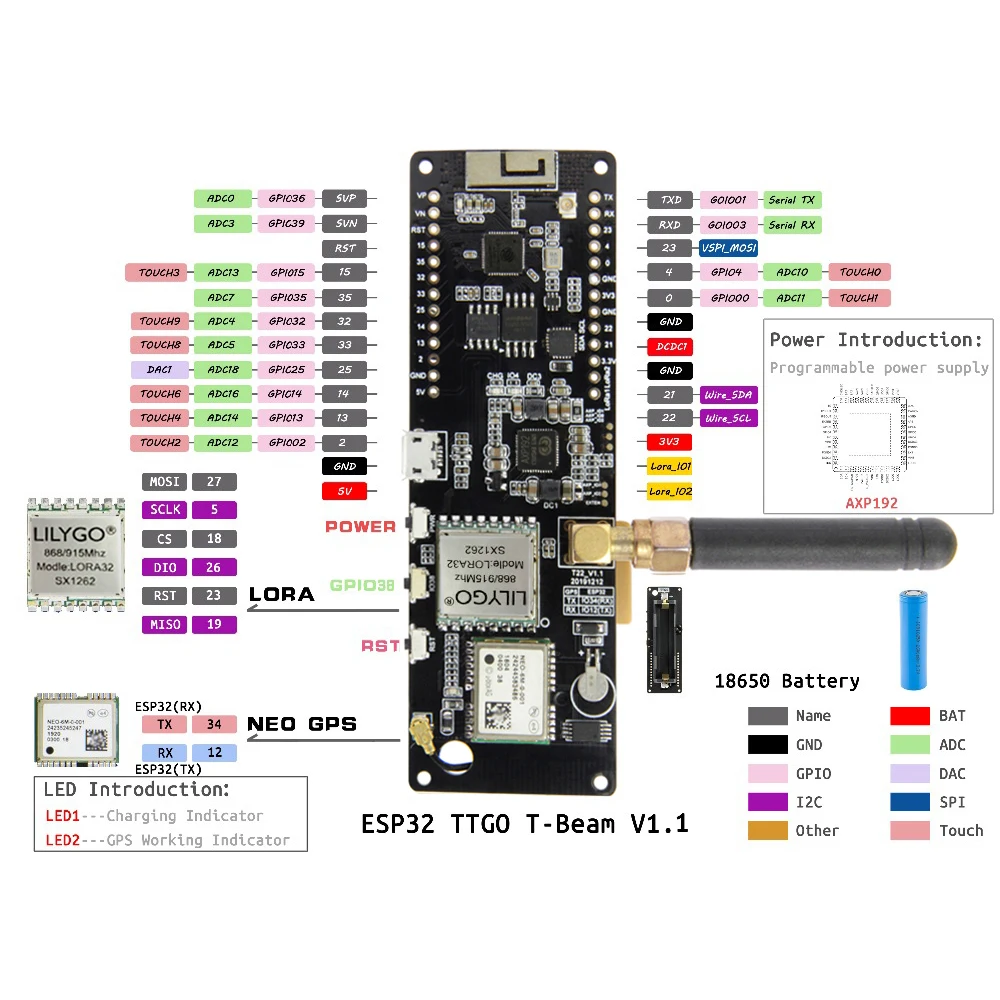

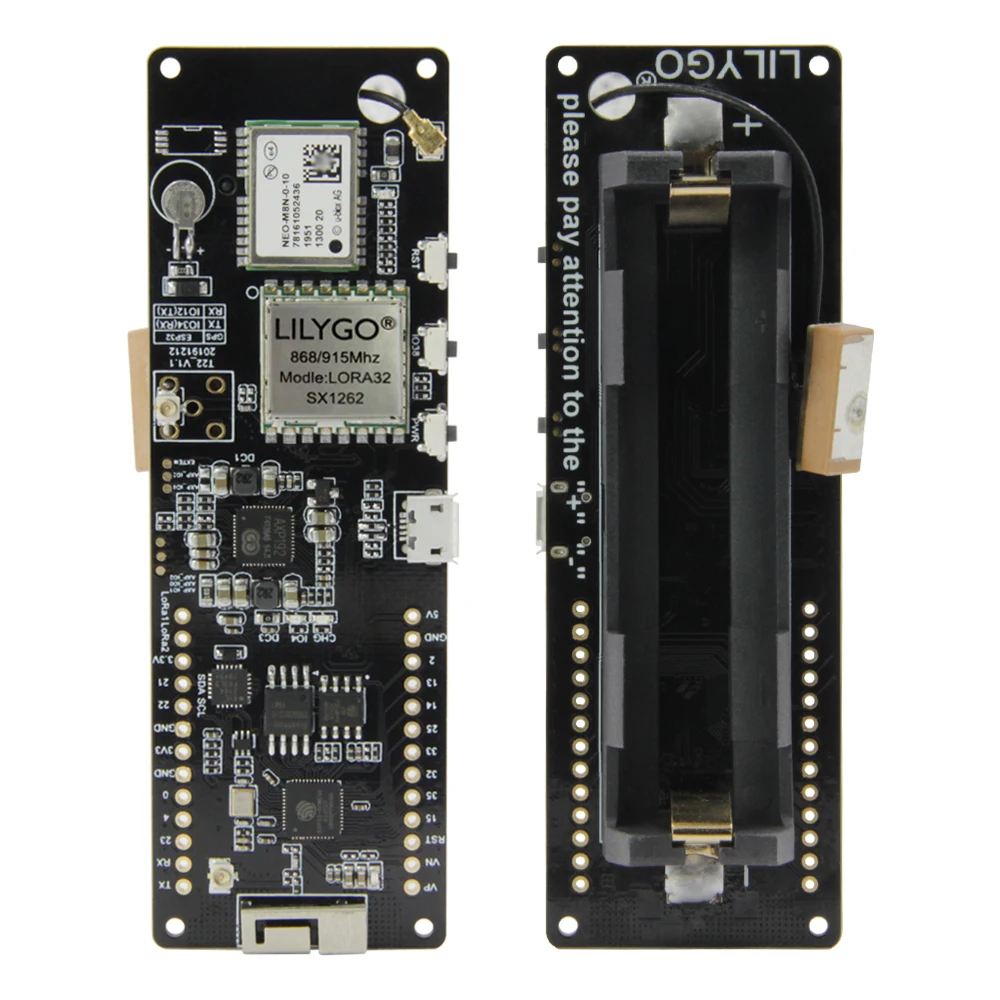

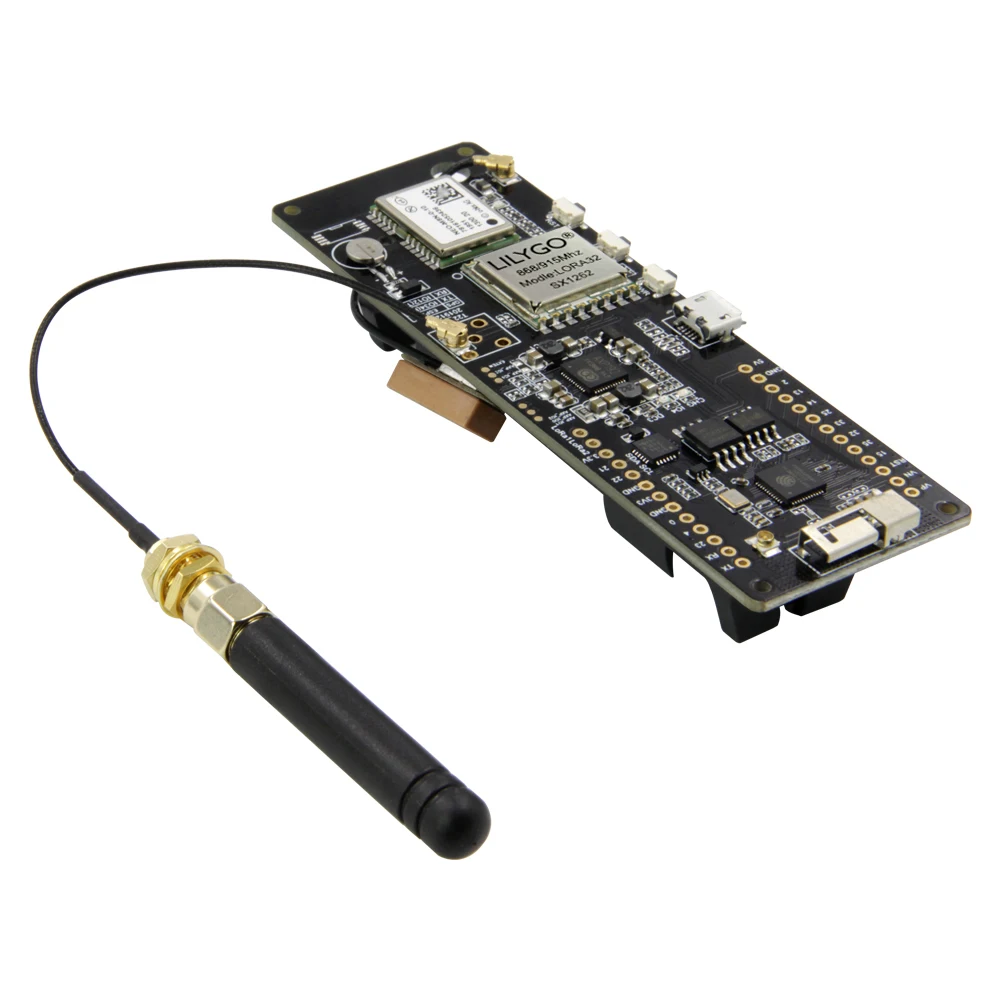

LILYGO TTGO T-Beam V1.1 ESP32 LORA SX1262 868915 МГц беспроводной модуль WiFi Bluetooth GPS трафарет TCXO 32 МГц кварцевый генератор
FACETOFACE Store - Надежность 96.75%
Более 1237 подписчиков, дата открытия магазина 14.12.2015
- Положительные оценки: 99% (250)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 07.06.2022
2 Отзывов
4 Заказов
1 Отзывов
4 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Примечание:

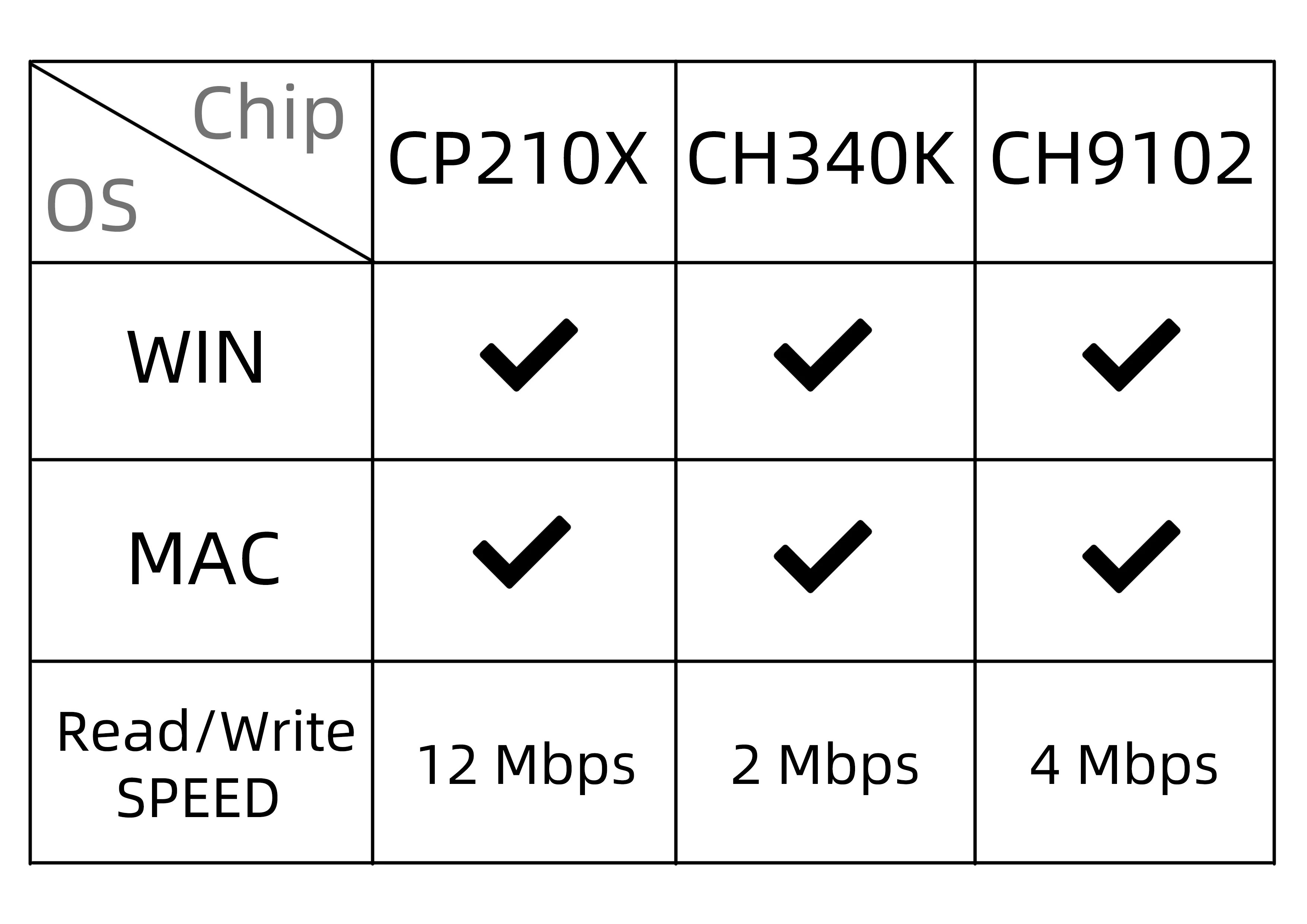

Из-за повышения цены чипа 210X. Мы рекомендуем 9102 версию, которая является заменой.
Если вам все еще нужна версия 210X, пожалуйста, свяжитесь с нами перед оформлением заказа.
Изменения в обновлении продукта:
1. Добавить обратный модуль защиты батареи
Особенности продукта

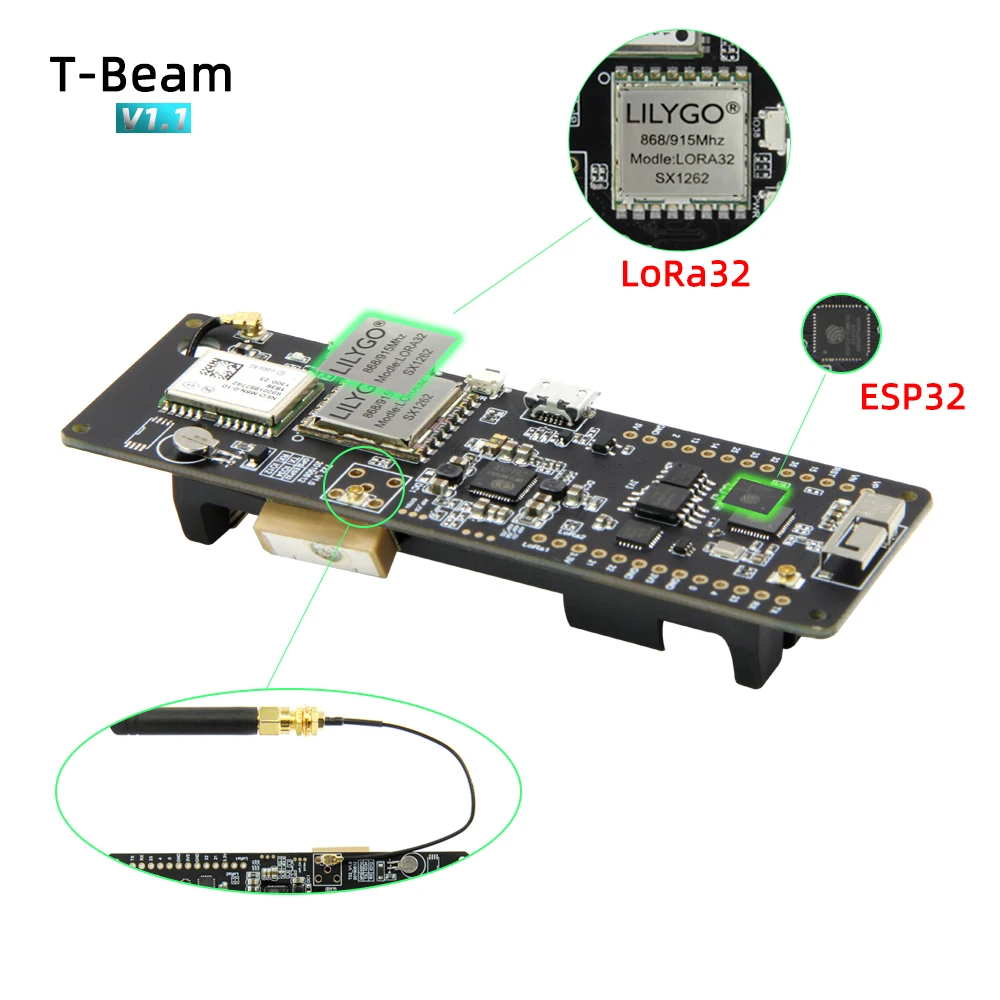

T-SX1262 беспроводной модуль приемопередатчика, используя Semtech SX1262 LORA RF чип трансивера дизайн, работает в 868/915 МГц ISM полоса частот, интегрирует Высокая стабильность TCXO 32 МГц кварцевый генератор, полудуплекс Модуль приемопередатчика, питание до + 22dBm, до-139dBm чувствительность приема.
Автоматическое переключение отправки и приема, изоляция внутренних каналов отправки и приема, передовая технология связи LORA spread spectrum, с сильной защитой от помех и конфиденциальности, может осуществлять беспроводную передачу и получение данных на большие расстояния.
Самая последняя версия ESP32: REV1
Wi-Fi
Bluetooth
Вспышка 4 Мб
8 Мб PSRAM
3D антенна
ЛораРабочее напряжение
1,8 ~ 3,7 V
Ток приема
4,2 ~ 8.2mA
Рабочая частота
433,92 м, 470 м, 868 м, 915 м
Передающая Мощность
+ 22dBm
Ошибка частоты
+/-0,5 ppm @ TCXO crystal ◆ пространство FIFO: 256 байт
Скорость передачи данных
0,6 K ~ 300Kbps @ FSK
0,018 K ~ 62,5 кбит/с @ LoRaTM
Метод модуляции
FSK, GFSK, MSK, GMSK, LoRaTM, OOK
Электрические параметрыТесты условия: источника питания 3,3 V, температура 25 ℃
ПараметрМинимальныйТипичное значениеМакс.БлокСостояниеУсловия работы
Рабочее напряжение
1,8
3,3
3,7
V
Рабочая температура
-40
+ 25
+ 85
℃
Энергопотребление
Ток выбросов
89
100
114
Ма
400 ~ 520 МГц
124
130
135
830 ~ 945 МГц
Ток приема
4,2
5,3
8,2
400 ~ 520 МГц
Ток сна
0,016
1,2
1,5
МкА
Режим сна
Параметры RF
Рабочая частота
400
433,92/470
520
МГц
400 ~ 520 МГц
840
868/915
945
830 ~ 945 МГц
Мощность передачи
19,2
20,6
21,2
ДБм
400 ~ 520 МГц
21
21,3
21,5
830 ~ 945 МГц
Чувствительность приема
-116
-118
-120
868 МГц @ GFSK DR = 1,2 кбит/с, Δf = +/-35 кГц
-133
-136
-139
868 МГц @ Lora BW = 125 кГц, SF = 12,CR = 4/5
Гармонический
0
-38
433,92 МГц, 2 ~ 6 гармоник
0
-43
470 МГц, 2 ~ 6 гармоник
0
-37
868 МГц, 2 ~ 6 гармоник
0
-40
915 МГц, 2 ~ 6 гармоник
Ошибка частоты
-0,434
0
+ 0,434
КГц
433,92 МГц
-0,915
0
+ 0,915
915 МГц
Скорость передачи
0,6 K ~ 300Kbps @ FSK
0,018 K ~ 62,5 кбит/с @ LoRaTM
Метод модуляции
FSK, GFSK, MSK, GMSK, LoRaTM,OOK
Интерфейс передачи данных
SPI
Интерфейс антенны
Нужна внешняя антенна для сварки
GPSGPS модули NEO-M8N, 3V-5V источника питания универсальный
Предназначенный модуль с керамической антенной, сигнал супер
Сохраните параметры конфигурации данных EEPROM вниз
С Аккумулятором Резервного копирования данных
Есть светодиодный индикатор сигнала
Скорость передачи данных по умолчанию: 9600
МощностьПитание Вход: USB 5V/1A
Ток зарядки: 500 мА
Батарея Вход: 3,7-4,2 V
Заряд IC: AXP192
Дополнительная информация:Https://github.com/Xinyuan-LilyGO/LilyGO-T-Beam

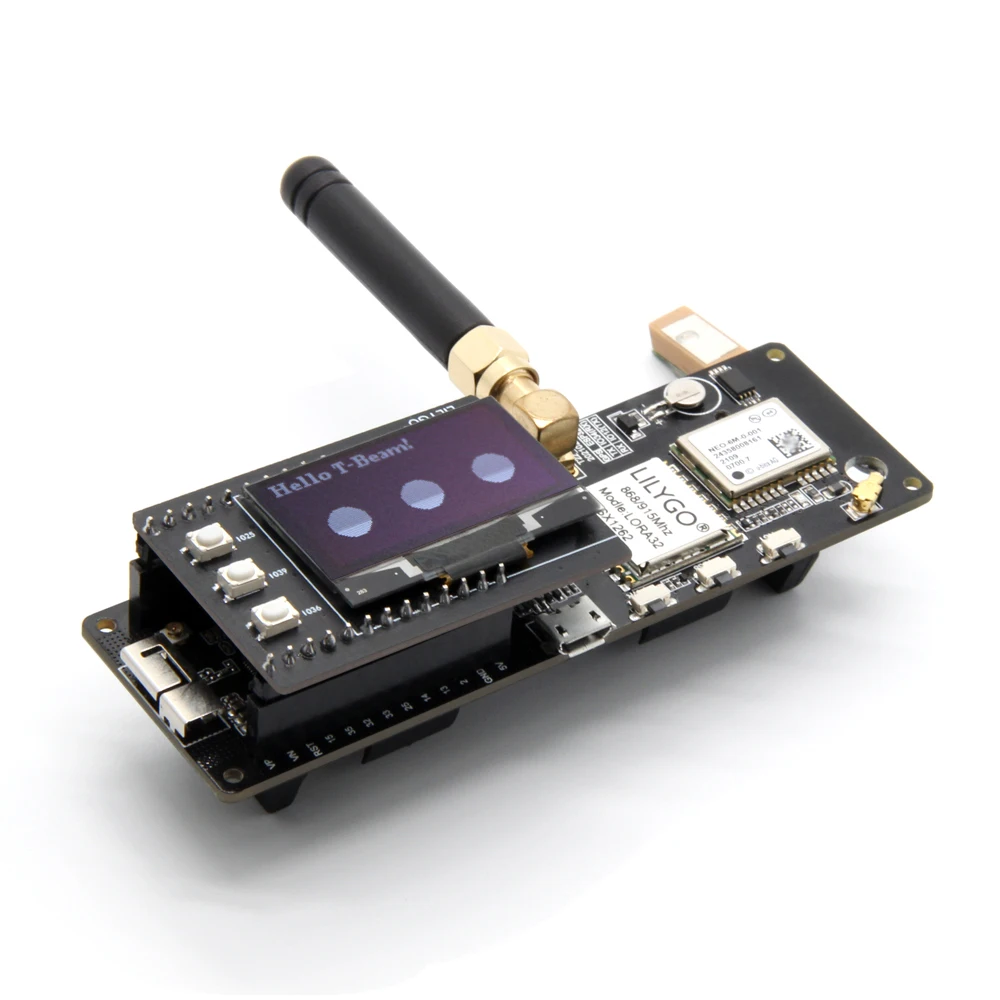

T-BEAM-OLED:
