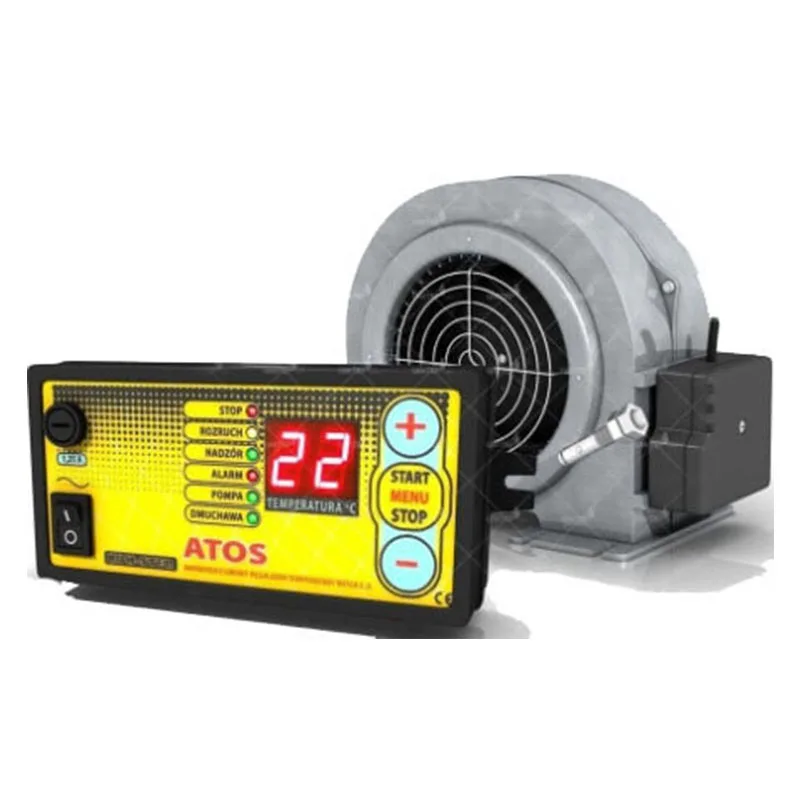

Контроллер Atos управляет работой вентилятора наддува и циркуляционного насоса.
Задача автоматики Атос состоит в том, чтобы поддерживать заданную температуру с помощью вентилятора.
Корпус пульта приспособлен для установки на котел, или стену. Контроллер многофункциональный, простой в эксплуатации и надежный в работе.
Вентилятор предназначается для подачи воздуха в топку твердотопливного котла центрального отопления до 50 кВт.
Вeнтилятор WPA X2 работает при температуре окружающей среды от 0 до 40 С.
Конструкция вентилятора - состоит из двух частей: алюминиевый корпус, который крепится к внешнему ротору двигателя.
Крыльчатка изготовлена из алюминиевого сплава и крепится непосредственно к валу двигателя.
Входящее отверстие защищено сеткой. Выпускное отверстие заканчивается фланцем с отверстиями для крепежа.
Для котлов до 50 кВт
Функции, выполняемые контроллером Атос:управление дроссельной заслонкой вентилятора ;
"Анти-СТОП" помпы ЦО;
"Анти-Мороз";
выход на комнатный термостат (опция);
звуковые сигналы/сигнализация (отсутствия топлива, превышение высокой температуры 90 оC, поврежденный датчик);
сопутствующий звук нажатия клавиш;
раздельная регулировка оборотов вентилятора в режимах работы и поддержки;
плавная регулировка оборотов вентилятора в промежутке 30-100%;
полностью регулированная настройка режима поддержки;
регулируемая температура при которой начнет замедлятся вентилятор (функция полезна в больших котлах или в случае с низкокачественным/низкокалорийным топливом);
регулируемая температура режима тушения;
регулируемая температура работы насоса ЦО;
регулируемая настройка гистерезиса (эта функция указывает на сколько градусов упадет температура ниже заданной);
cветодиоды указывающие работу насоса и вентилятора, операции по надзору достижения заданной температуры, сигнализации и пожаротушения в котле;
простое меню;
"СТОП" - функция остановки вентилятора (например для добавления топлива в котел);
возможность сброса параметров настроек к "заводским";
возможность отключения сигнализации.
Технические характеристики контроллера для котла ATOS:Параметр
Ед. изм.
Значение
Напряжение
~
230V/50Hz
Нагрузка
Насос
Вт
130
Вентилятор
Диапазон измерений температуры
оC
5-90
Точность изменений
оC
+/-1
Диапазон установления температуры
оC
35-80
Функция насоса "АНТИ СТОП"
Каждый седьмой день на 10 секунд
Функция "АНТИ МОРОЗ"
оC
Ниже 5
Состояние тревога
оC
ниже 5 и выше 90
Диапазон температуры для выключения блока управления
оC
25-50
Регулировка мощности вентилятора
%
30-100
Температура включения насоса
оC
35-70
Диапазон регуляции мощности во время продувов
%
30-100
Гистерезис
оC
0-5
Диапазон температуры для регуляции уменьшения оборотов вентилятора
оC
0-10 или отключение уменьшения

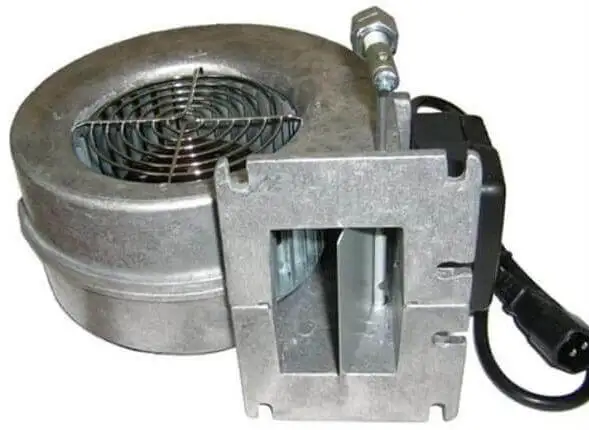

Вeнтилятор WPA X2 также может использоваться для совместной вентиляции помещений и оборудования.
Работает при температуре окружающей среды от -25 до 40 С.
Конструкция вентилятора - состоит из двух частей: алюминиевый корпус, который крепится к внешнему ротору двигателя.
Крыльчатка изготовлена с алюминиевого сплава и крепится непосредственно к валу двигателя.
Входящее отверстие защищено сеткой. Выпускное отверстие заканчивается фланцем с отверстиями для крепежа к котлу.
Вентилятор наддува WPA X2 укомплектован гравитационной заслонкой, когда вентилятор в режиме ожидания заслонка закрывает приток воздуха в топку котла.

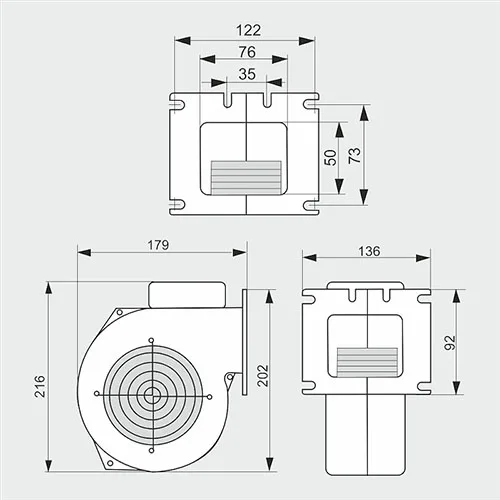

Техническая характеристика вентилятора WPA X2
Максимальное давление
360 Па
Максимальная производительность
255 м3/час
Количество оборотов в минуту
2470 об/м
Потребляемая мощность
67 Вт
