Последнее обновление: 16.04.2022

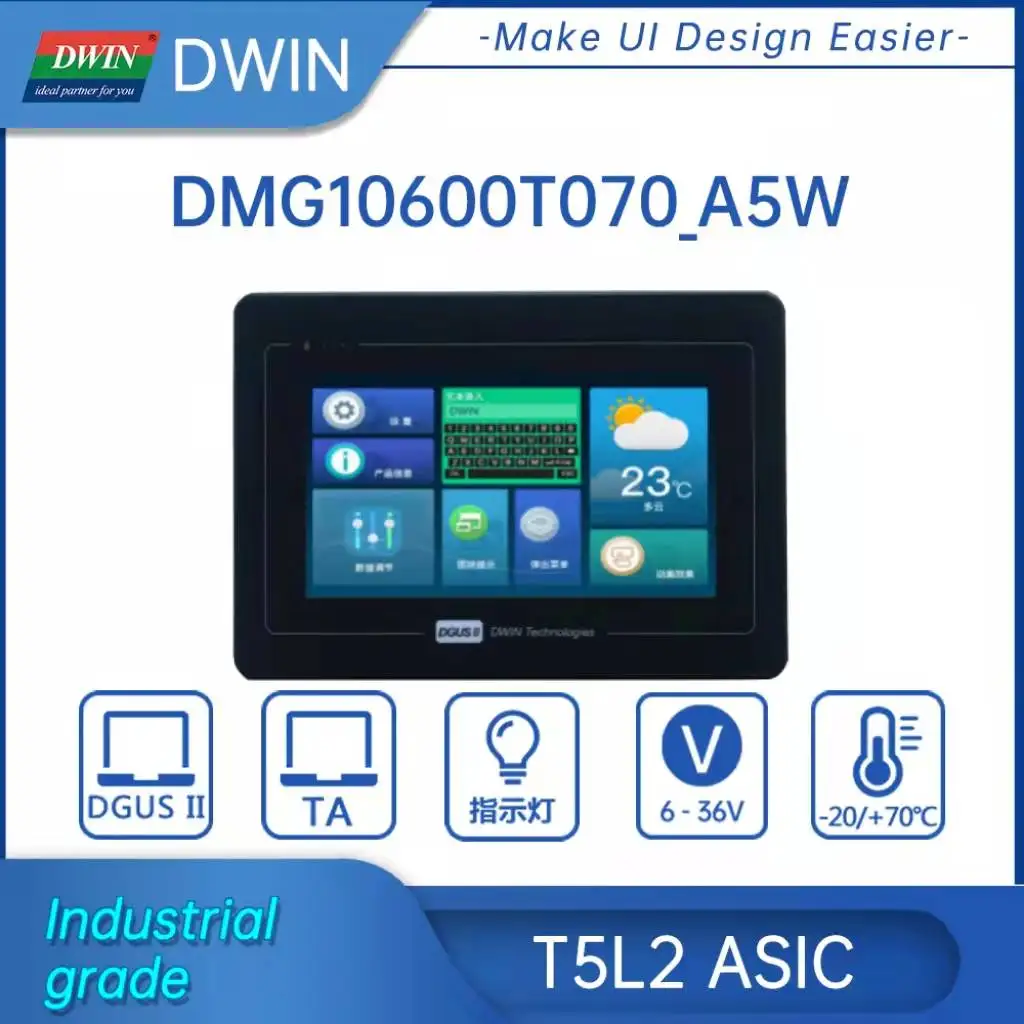

Особенности экрана:
На основе T5L2, работает система DGUS II, промышленного класса.
7,0 дюймов, 1024*600 Пиксели разрешение, 16,7 М Цвета, IPS-TFT-LCD, широкий обзор угол.
С оболочкой, с формальным покрытием.
Поддержка емкостного сенсорного экрана и Резистивного Сенсорного экрана.
Двин
На основе взаимодействия человека-машины, технология DWIN в основном продает Промышленные ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, предоставляет информацию о продукте, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, панели HMI, промышленных дисплеев, интерактивной сенсорной панели, емкостного/Резистивного Сенсорного экрана s. Наши интерактивные сенсорные панели варьируются от за 2-21,5 Дюймов, применимо к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Добро пожаловать, чтобы попробовать!
DMG1024T070_A5WTC
Дисплей
Цвет
24 бит 8R8G8B
Активная область (А. А.)
154,20 мм (Ш) × 85,88 мм (В)
Разрешение
1024x600
Подсветка
Светодиодный
Яркость
270 нит
Сенсорные параметры
Тип
CTP (емкостная сенсорная панель)
Структура
Структура G + G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим
Поддержка точки касания и перетаскивания
Твердость поверхности
6H
Светильник с коэффициентом пропускания
Более 90%
Жизнь
Более 1000000 раз и в зависимости от рабочей среды
Напряжение и ток
Напряжение питания
6 ~ 36 В
Рабочий ток
VCC = + 12V, Подсветка, 300mA
VCC = + 12 В, подсветка выключена, 150 мА
Рабочая среда
Рабочая температура
-20 ~ 70 ℃
Температура хранения
-20 ~ 70 ℃
Формальное покрытие
Да
Рабочая влажность
10% ~ 90% относительной влажности
Защитный уровень
IP65
Интерфейс
Баудрат
3150 ~ 921600bps, Тип: 115200bps
Уровень напряжения
Выход 1, Тип = -5 В;
Выход 0, тип = 5 В
Вход 1 Тип =-5 В
Вход 0 Тип = 5 В
Интерфейс
UART2: RS232
UART4: RS485
UART5: RS232
Интерфейсный кабель
8pin_3.81мм разъем
Версия пользовательского интерфейса
DMG10600T070_A5WTC
T5L

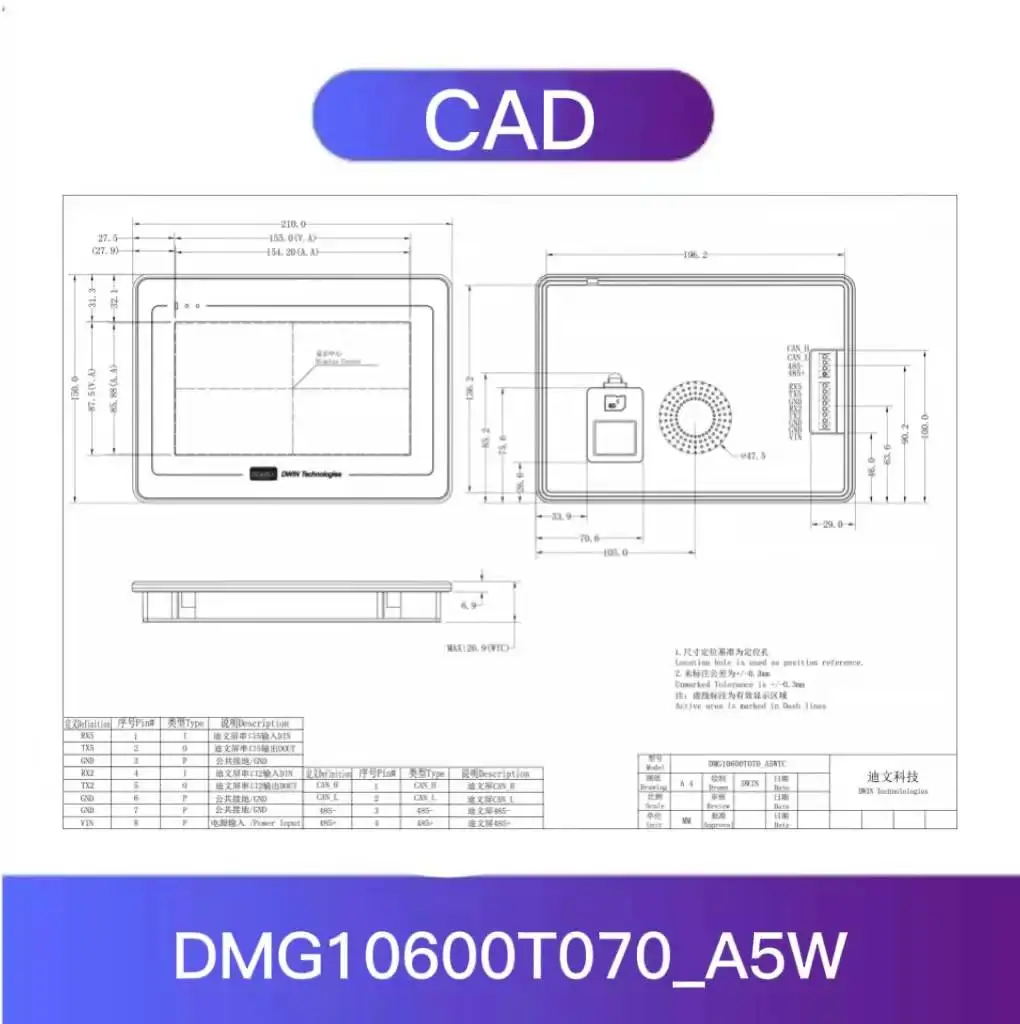

Размеры
Размеры
210,0 (Ш) × 150,0 (в) × 26,9 (Т) мм
DMG10600T070_A5WTR
Дисплей
Цвет
24 бит 8R8G8B
Активная область (А. А.)
154,21 мм (Ш) × 85,9 мм (В)
Разрешение
1024x600
Подсветка
Светодиодный
Brightnes
240нит
Сенсорные параметры
Тип
RTP (резистивный сенсорный экран)
Структура
Пленка ITO + стекло ITO
Сенсорный режим
Поддержка точки касания и перетаскивания
Твердость поверхности
3H
Светильник с коэффициентом пропускания
Более 80%
Жизнь
Более 1000000 раз касания
Напряжение и ток
Напряжение питания
6 ~ 36 В
Рабочий ток
VCC = + 12V, Подсветка, 250mA
VCC = + 12V, Подсветка, 80mA
Проверка надежности
Рабочая температура
-20 ~ 70 ℃
Температура хранения
-20 ~ 70 ℃
Формальное покрытие
Да
Рабочая влажность
10% ~ 90% относительной влажности
Защитный уровень
IP65
Интерфейс
Баудрат
3150 ~ 921600bps, Тип: 115200bps
Уровень напряжения
Выход 1, Тип =-5 В
Выход 0, тип = 5 В
Вход 1, Тип =-5 В
Вход 0, тип = 5 В
Интерфейс
UART2: RS232
UART4: RS232
UART5: RS485
Интерфейсный кабель
8pin_3.81мм разъем
Версия пользовательского интерфейса
DMG10600T070_A5WTR
T5L
Размеры
DMG10600T070_A5WTR
210,0 (Ш) × 150,0 (в) × 26,9 (Т) мм

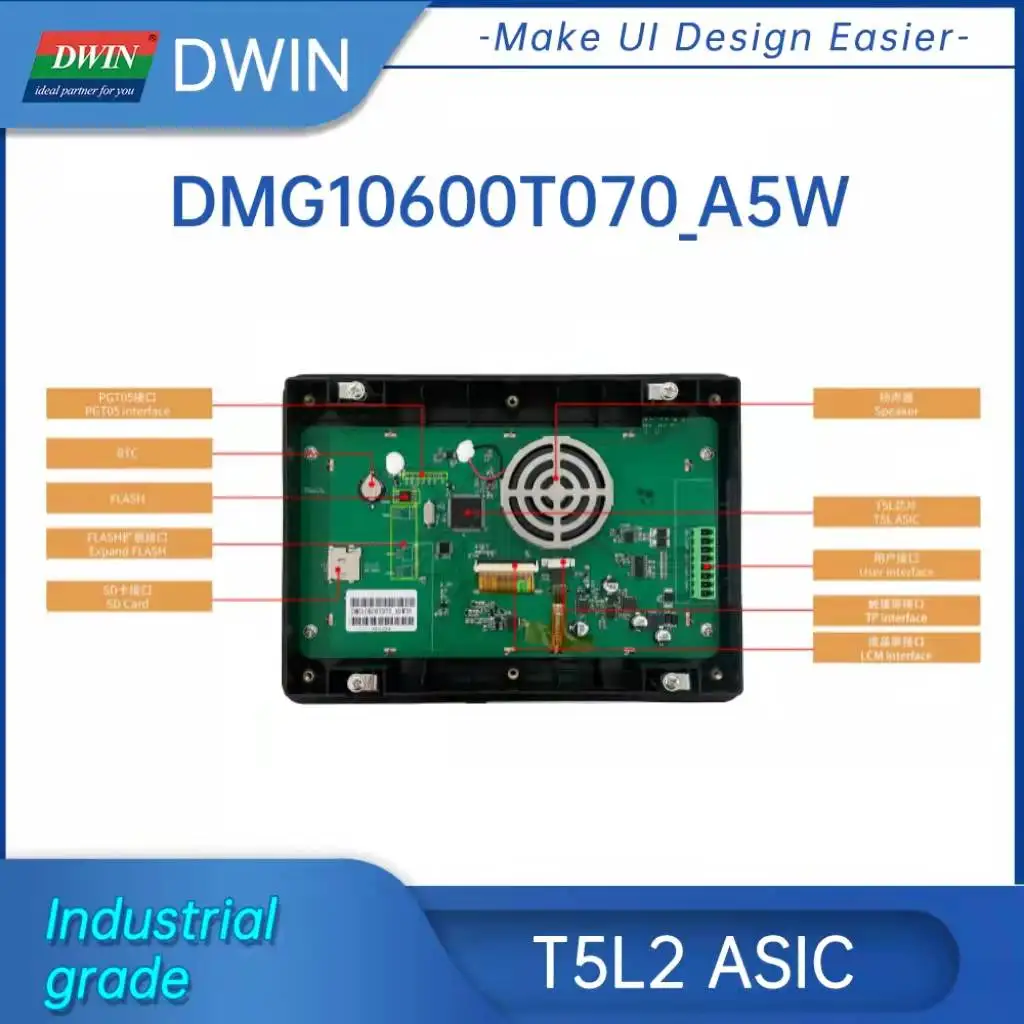

(2) отдельный процессор GUI, работающий под управлением системы DGUS II:
Высокоскоростной памяти дисплея, 2,4 ГБ/сек. пропускная способность.
2D аппаратное ускорение, скорость декомпрессии JPEG до 200 кадров в секунду @ 1280*800 иПользовательский интерфейс с анимацией и значками в качестве основной функции чрезвычайно прохладно и гладко.
Изображения и значки, хранящиеся в формате JPEG. Принять недорогую 16 мегабайт SPI Flash.
Поддержка CTP или RTP с регулируемой чувствительностью и максимальной частотой касания 400 Гц.
1-way 15bit 32Ksps PWM цифровой усилитель мощности громкоговоритель, экономия стоимости усилителя мощности иДостигается высокое соотношение сигнал/шум и восстановление качества звука.
128 кБайт переменной памяти для обмена данными с ядром процессора ОС и памятью.
Поддержка разработки DGUS и моделирования на ПК. Поддержка удаленного обновления фона.
(3) отдельный процессор (ОС CPU) ядро запускает код пользователя 8051 или операционная система DWIN и пользовательский процессор опущен вПрактическое применение:
Стандартная 8051 архитектура и набор инструкций, 64 Кбайт пространства кода, 32 Кбайт оперативной памяти на чипе.
64 бит целое математические операционный блок (MDU), в том числе 64 бит MAC 64 бит делитель.
28 IOs, 4-канальный UART, 1-канальный может до 8-ми канальный 12-битный аналого-Ds и 2-channle 16-битная ШИМРегулируемого разрешения.
Поддержка онлайн-моделирования IAP и отладки с неограниченным количеством точек останова.
Обновление кода онлайн через систему DGUS.
(4) 1 мегабайт на чипе Flash с технологией шифрования патента DWIN обеспечивает защиту кода и данных.
(5) Рабочая температура колеблется от-40 ℃ до + 85 ℃ (рабочая температура IC Настраивается от-55 ℃ до 105 ℃).
DWIN рекомендует пользователям разработать свой собственный индивидуальный продукт на основе T5L.
Платформа разработки
1.DGUS + OS эффективная модель разработки
DGUS + OS эффективный режим разработки, GUI разработка проще и эффективнее!
1,1 DGUS
DGUSГрафический интерфейс разработки, четкая логика, простая и простаяПонимание; Полная разработка графического интерфейса с нулевым кодом, отображением содержимого иСенсорный ответ в один шаг.
Интерфейс может быть произвольно разработан с помощью PhotoShop и другого программного обеспечения для удовлетворения эстетических потребностей потребителей;
Поддерживает различные материалы пользовательского интерфейса: изображения, значки, музыкальные файлы, шрифты.
1,2 ОС
Аппаратное обеспечение может привести к 20 IOs, 4 UARTs, 1 can интерфейсу и множеству объявлений;
Поддержка разработки стандартных 8051, быстрая обработка данных и логическая работа;
Пользователи могут гибко расширить периферийные устройства:
Платформа для развития облаков DWIN
DWIN Cloud, откройте умное соединение
ДвинСтремится предоставить клиентам отрасли более удобный иПростая в эксплуатации вторичная платформа развития, чтобы помочь клиентамПовышение эффективности НИОКР. Чтобы помочь пользователям лучше выполнять удаленное управлениеУправление и управление данными, уже в 2018 году, DWIN официально запущенОблачная платформа развития. Полагаясь на свой собственный зрелыйСистема взаимодействия человека и компьютера, DWIN разработала инновационный иЭффективное умное решение IoT. Пользователи могут:
Создание фона управления на основе облачной платформы DWIN
Самостоятельное создание H5 страниц с помощью DWIN Cloud APP architecture
Ориентируйтесь на развитие бизнеса в облачных средах более эффективно и почти без затрат
Бесшовное соединение с интеллектуальным экраном DWIN и WiFi модулем;
Программное обеспечение для фона ПК может быть настроено;
Настраиваемые мобильные приложения и мини-программы.
ПодключениеСетевые устройства для интеллектуальных платформ голосового ассистента (например,Tmall Genie, Baidu Xiaodu) может быстро реализовать Интеллектуальный ГолосКонтроль.
ASIC + решения для всей отрасли
На основеНа зрелом и стабильном смарт-экране, технология DWINОбеспечивает T5L + LCD/TP/WiFi модули и другие основные устройства или комбинацииМодулей для основных клиентов в отрасли, чтобы облегчитьВоплощение в жизнь идей заказчика.
1 решения для всей отрасли
2 сильные возможности интеграции промышленной цепи
DWIN встроенныйНаучно-технический парк DWIN площадью 250000 кв. м вокругПотребности применения взаимодействия человека и компьютера. Парк имеетВстроенные производственные линии, такие как ЖК-модули, стеклянные крышки, емкостныеЛинии сенсорного экрана, резистивный сенсорный экран s, SMT и т. Д., которые былиВведено в производство; Кроме того, некоторые основные вспомогательные поставщикиНапрямую сотрудничайте с фабриками, чтобы воплотить в жизньВсей производственной цепочки. Управляемый этим преимуществом масштаба, DWIN можетПомочь клиентам быстро ответить на требования рынка и обеспечить высокий продуктКонкурентоспособность качества и цены.
DWIN's250000 квадратных метров Крупномасштабное производство и сервисная базаРасположен в графстве Таоюань, городе Чанде, провинции Хунань.
В научно-технологическом парке Хунань дуин Двин был завершен и введен в производство:
9 линий ЖК-модуля, производственная мощность может достигать 75000 штук в день;
ДвухфазныйЛиния старения, ЖК-дисплей проверяется после 30 дней электрифицированного старения, иОн может поддерживать до 2 миллионов LCDs одновременно;
Резистивная линия сенсорного экрана с ежемесячной производственной мощностью 500000 штук;
Емкостный сенсорный экран, с ежемесячная производственная мощность-300000 штук;
Непрерывное Расширение линии стеклянной крышки с целевой ежемесячной производственной мощностью 2 миллиона штук;
8 линии SMT с одиночным Емкость шпули 200000 устройства/ч;
Несколько сборочных линий с производственной мощностью 800000/месяц;
Линия по производству листового металла и штамповки, линия по производству литья под давлением и т. д.

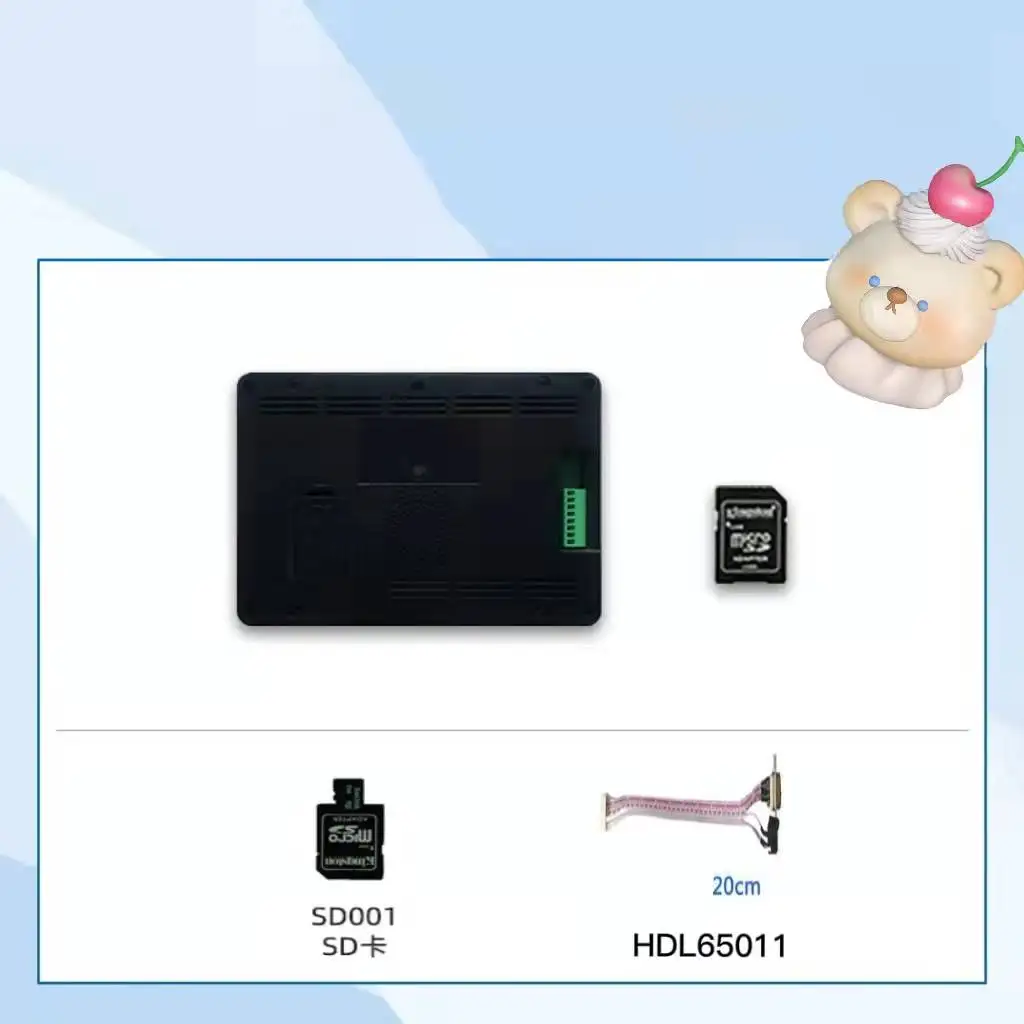

Упаковка и доставка
Часто задаваемые вопросы:
В1. Вы производитель или торговая компания?
О: мы являемся производителем. Штаб-квартира DWIN расположена в Пекине, который имеет производственный парк площадью 250000 квадратных метров в провинции Хунань, Китай. Вся продукция поставляется на нашей фабрике Хунань.
В2. Включает ли ваш продукт программное обеспечение?
О: Да. Все смарт-дисплей основан на свободном DGUS программном инструменте, но разный тип для каждого процессора (K600 +, T5,T5L). Вы можете проконсультироваться с инженером по продажам для получения подробной информации.
В3. Как мне программировать дисплей?

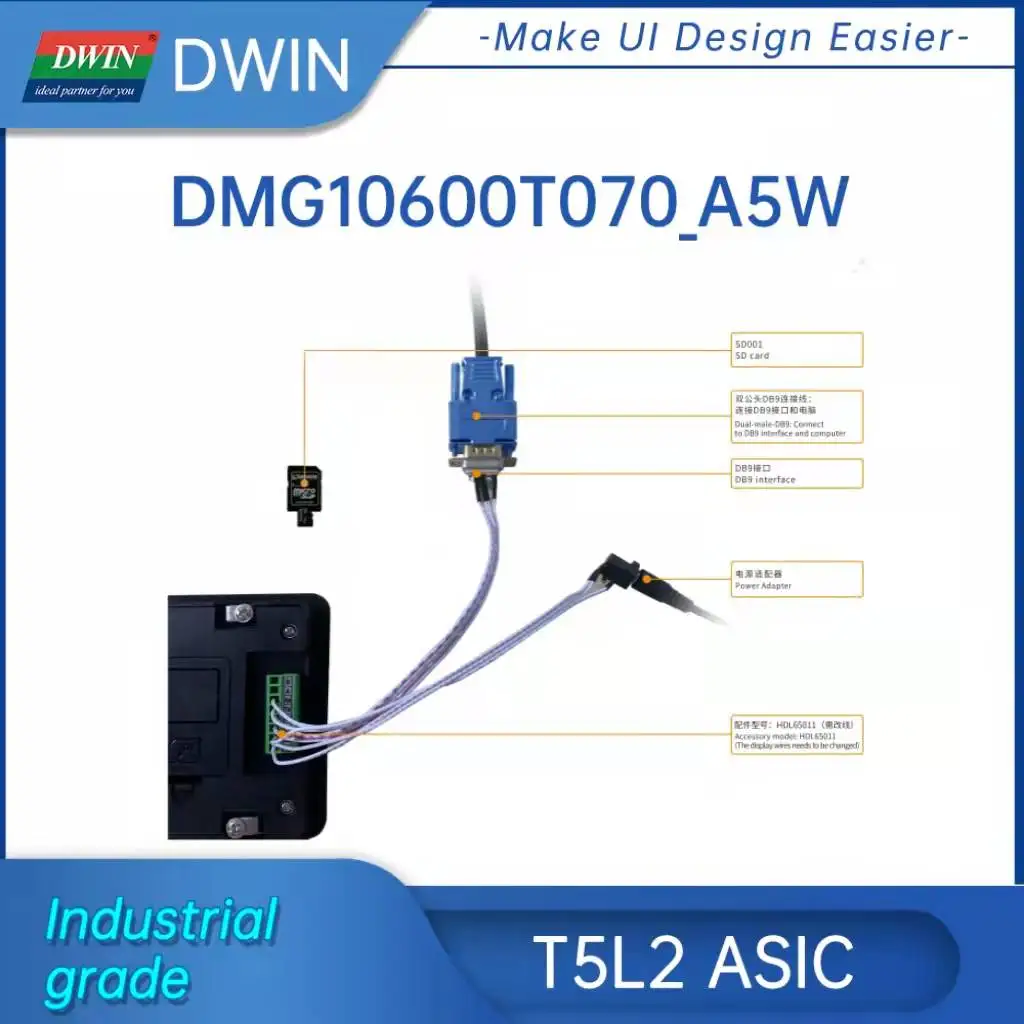

Шаг 1: Подключите смарт-дисплей к ПК с аксессуаром (провод, адаптер и т. Д.).
Шаг 2: создайте пользовательский интерфейс на основе программного инструмента DGUS.
Шаг 3: Загрузите папку DWIN_SET на дисплей (можно считывать только папку DWIN_SET на sd-карте).
Шаг 4: имитация связи между ПК и смарт-дисплеем на основе протокола DWIN и настройки адреса.
Убедитесь, что у вас есть руководство, Заводская демонстрация, программное обеспечение и другие, которые полезны для вашего развития.
В4. Какой интерфейс у смарт-дисплея?
Ответ: дисплей основан на связи последовательного порта UART. TTL/RS232/RS485 доступен.
Q5.I хочу внести некоторые корректировки на ваш смарт-дисплей. Это возможно?
О: Да, возможно изготовление на заказ. Дизайн может включать
1) Настройка TFT-LCD модуля в соответствии с требованиями заказчика;
2) Разработка функции настройки;
3) расширение флэш-памяти до 1 Гб или 2 Гб;
4) назначьте интерфейс RS232, RS485 или TTL.
Q6.вы используете резистивный сенсорный или емкостный сенсорный дисплей?
О: не сенсорная панель, резистивная сенсорная панель, емкостная сенсорная панель все доступны.
В7. Как я могу получить техническую поддержку, если возникнут какие-либо проблемы в период разработки?
Ответ: всегда оставайтесь на связи с инженером по продажам. Если нет такого канала, вы можете отправить электронное письмо на адрес dwinhmi@dwin.com.cn, чтобы получить помощь вовремя.
В8. Как Вы гарантируете качество?
О: фабрика находится под управлением качества ISO9001. И продукт может пройти CE, Rohs сертификат. Мы предоставляем 12-месячную гарантию для неискусственное дефект.
В9. Есть ли у вас лимит минимального заказа?
О: нет ограничений на минимальный заказ. 1 образец также приветствуется. Если вы по-новому пользователя, заинтересованы в нашей смарт-дисплей, 2,8 дюйма, 3,5 дюйма, 4,3 дюйма может быть хорошим выбором, который дешевле, при наличии необходимой функции.
Q10.I хочу выбрать умный дисплей, используемый в медицинском оборудовании. Есть ли у вас такой тип?
О: Да, у нас есть. Наш смарт-дисплей может быть разделен на несколько типов, включая коммерческий класс, промышленный класс, медицинский класс, автомобильный класс, военный класс, чтобы удовлетворить требования к качеству в различных отраслях промышленности.
В11. Может ли ваш умный дисплей подключаться к ПЛК?
О: Да. Смарт-дисплей содержит протокол DWIN, также поддерживает протокол Modbus. Может быть подключен к ПЛК, любому MCU и т. Д.
Q12.кроме смарт-дисплея, что еще у вас есть?
Ответ: DWIN постоянно изучает и продвигает новый продукт каждый год. С одной стороны, обновите дизайн Смарт-дисплея. С другой стороны, продвижение других продуктов, включая Android LCD дисплей, HDMI HD дисплей, термостат и т. Д. Вы можете проверить с инженером по продажам для получения дополнительной информации.
Вопрос: 13. Какие условия оплаты вы поддерживаете?
О: T/T банком, Paypal и т. Д.
В14. Могу ли я посетить завод?
Ответ: всегда приветствуется в любое время. Вы также можете посмотреть видео на нашей домашней странице Alibaba или по ссылке ниже на нашем официальном сайте: DWIN Technology VR
