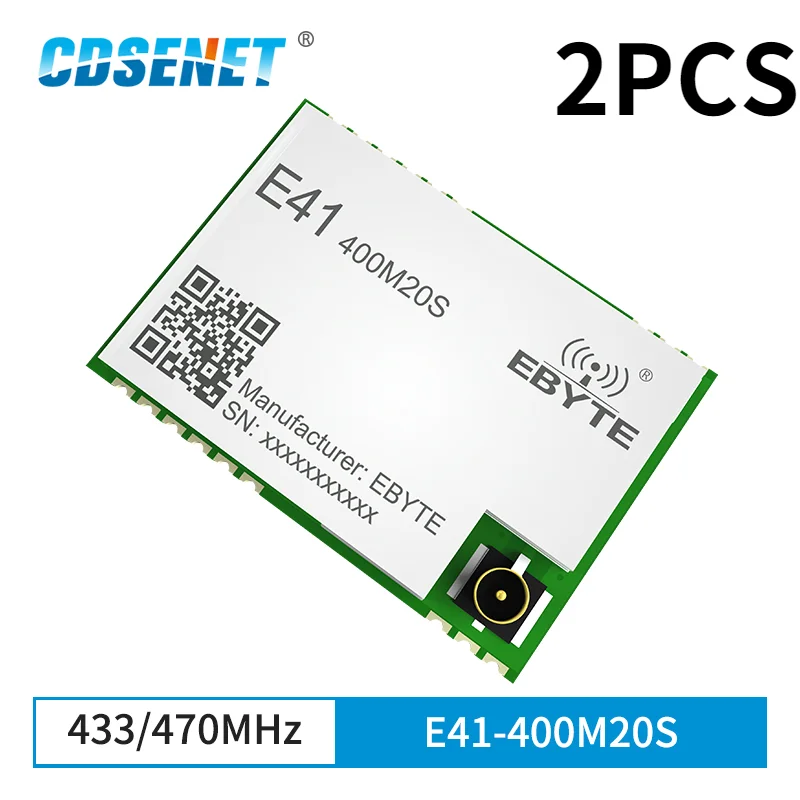

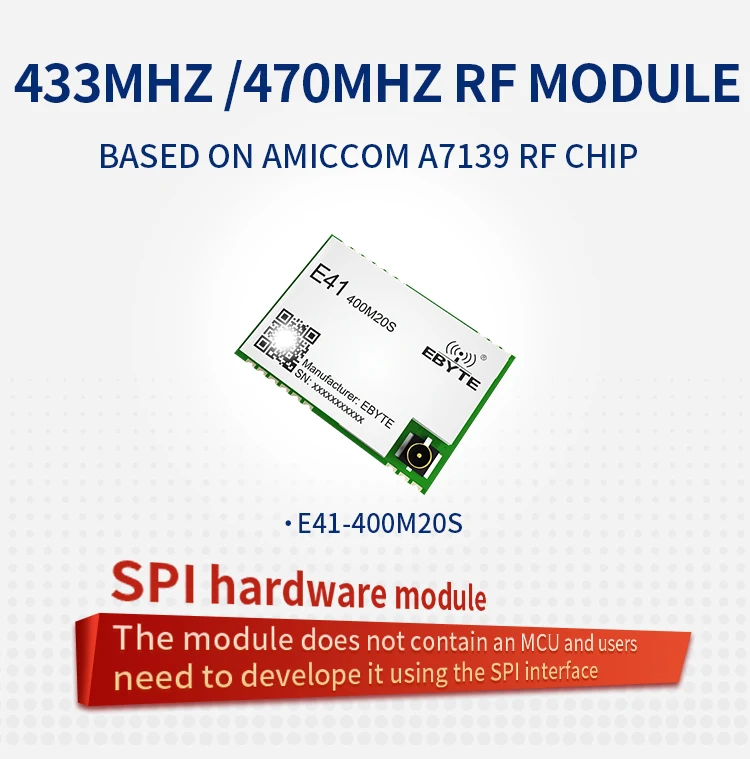

A7139 РЧ модуль 433 МГц 470 МГц беспроводной модуль CDSENET E41-400M20S IPEX/штамп антенна отверстие SPI беспроводной приемопередатчик и приемник
[Введение]:E41-400M20S является ультра-высоким экономически эффективным беспроводным модулем передачи данных, запущенным Ebyte. Он основан на радиочастотном чипе onAMICCOM A7139, и имеет характеристики небольшого размера и низкое энергопотребление.
Предельные параметры
Основные параметры
Значение
Примечания
Мин.
Макс.
Источник питания (В)
2,5
3,6
По сравнению с 3,6 V, модуль будут сжигаться
Рабочая температура (℃)
-40
+ 85
Промышленный Класс
Операционный параметр
Основные параметры
Значение
Примечания
Мин.
Типичный
Макс.
Рабочее напряжение (В)
2,5
3,3
3,6
По сравнению с 3,6 V, модуль будут сжигаться
Уровень связи (V)
-
3,3
-
-
Рабочая температура (℃)
-40
-
85
Промышленный дизайн
Рабочая частота (МГц)
425
433
470
-
Ток TX (мА)
-
150
-
Мгновенное значение @ 20dBm

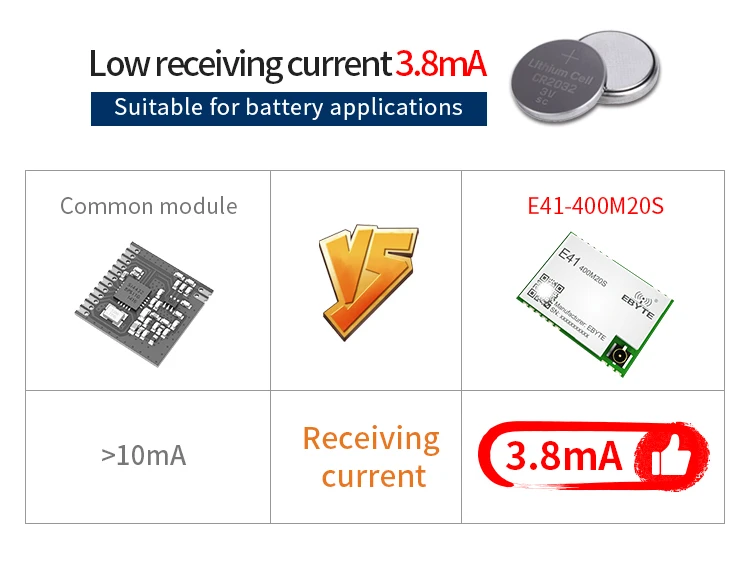

Ток RX (мА)
-
3,8
-
-
Ток сна (μA)
-
2,0
-
Состояние сна
Максимальная мощность Tx (дБм)
-
20
-
-
Чувствительность приема (дБм)
-113
-114
-115
Скорость воздуха при 2 кбит/с
Основной параметр
Описание
Примечания
Приблизительное расстояние
2 км
Чистая и открытая среда, коэффициент усиления антенны 5dBi, высота антенны 2.5m, скорость воздуха 2 кбит/с
Кристальная частота
12,8 МГц
-
Посылка
SMD
-

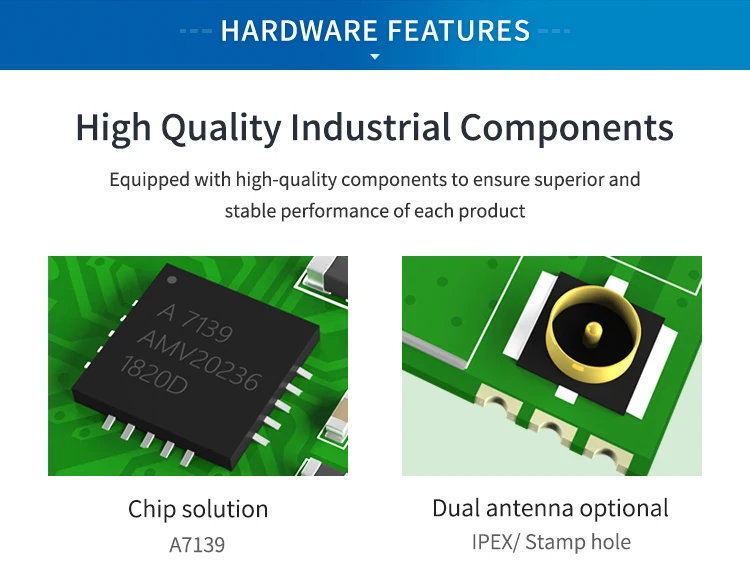

Модель чипа
A7139/QFN24
-
Интерфейс связи
SPI
-

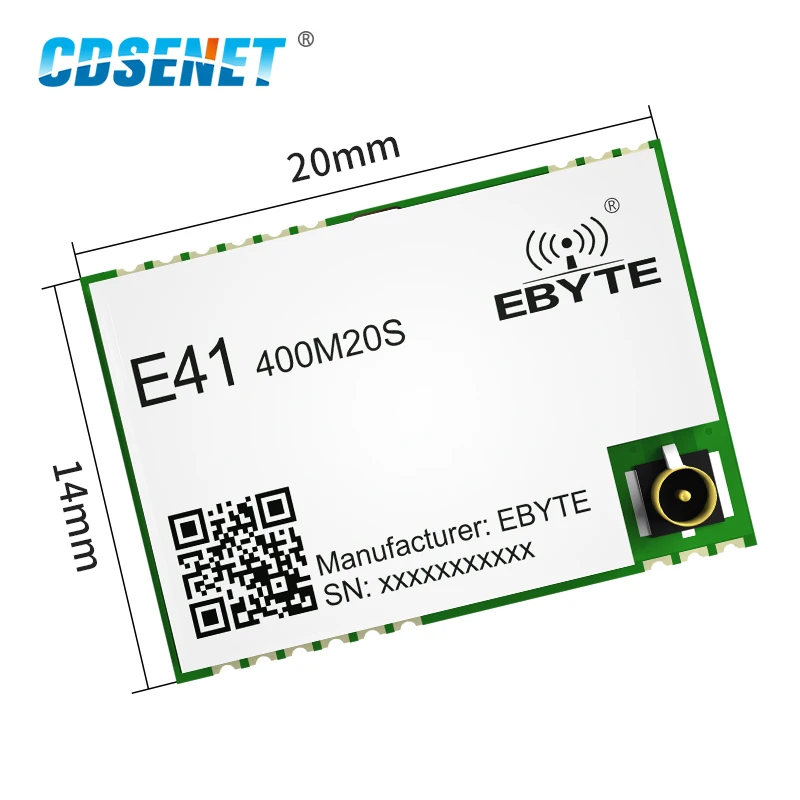

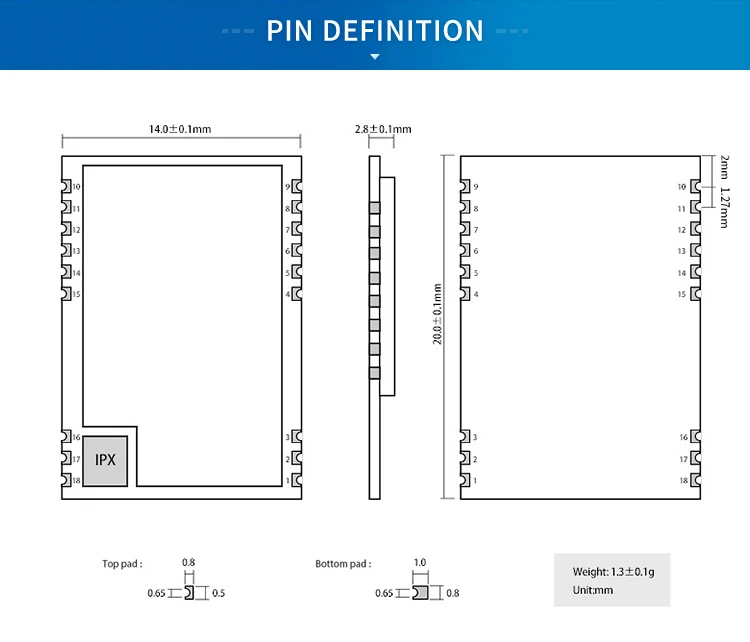

Размеры
20*14 мм
-

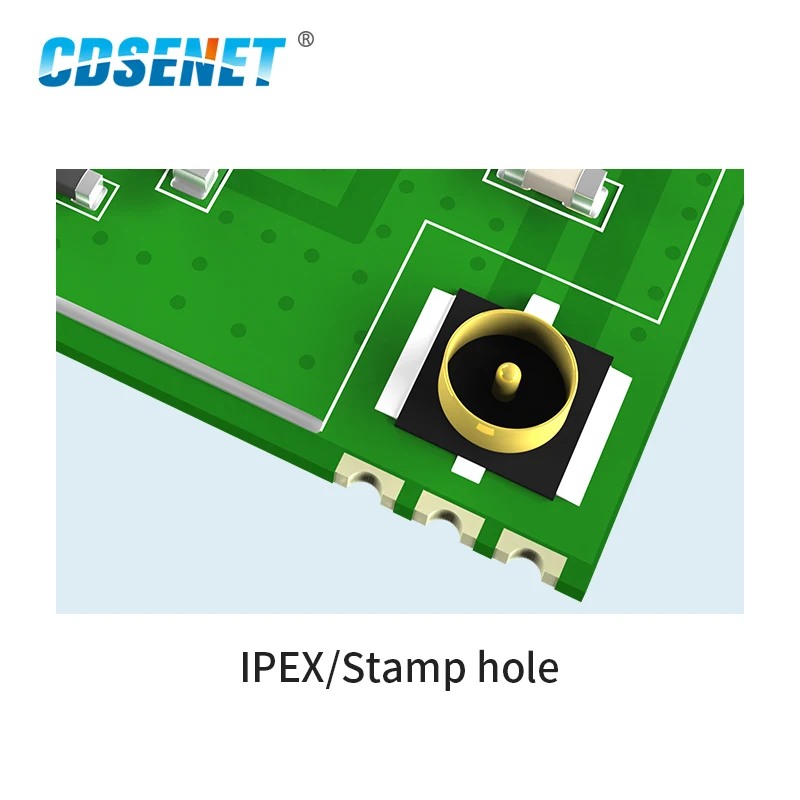

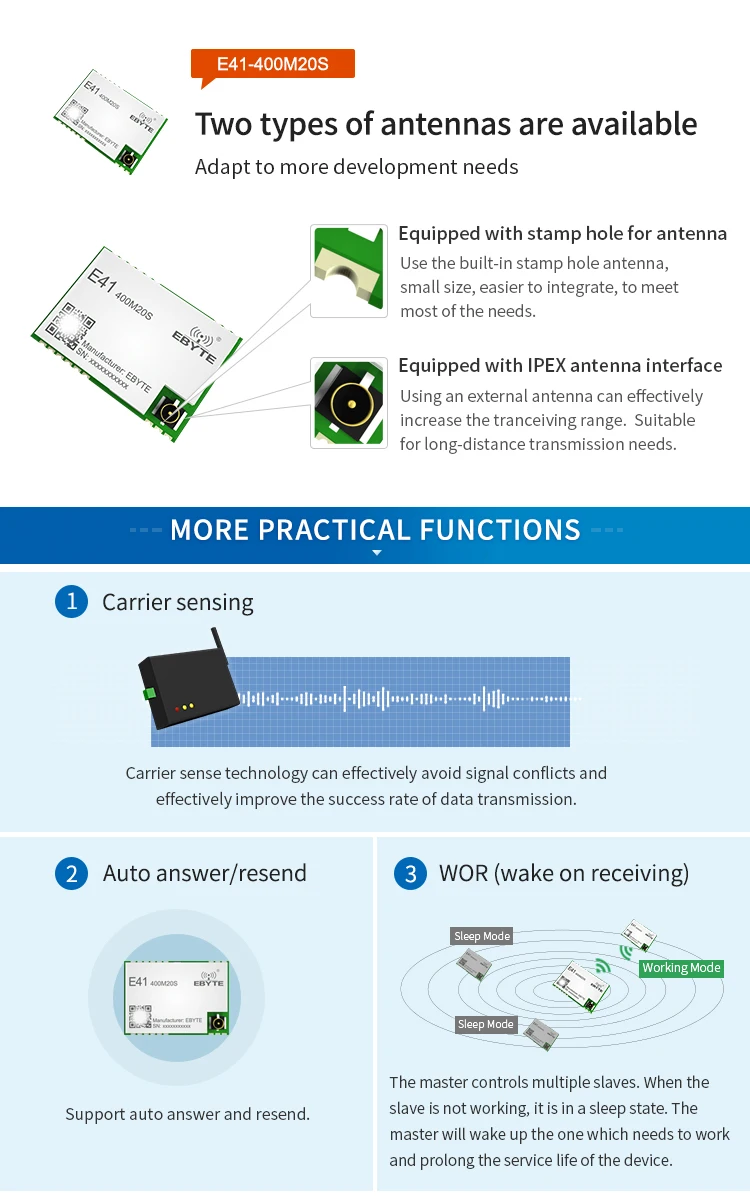

RF интерфейс
IPEX/штамп отверстие
Сопротивление 50 Ω
Вес
1,3 ± 0,1 г
-
