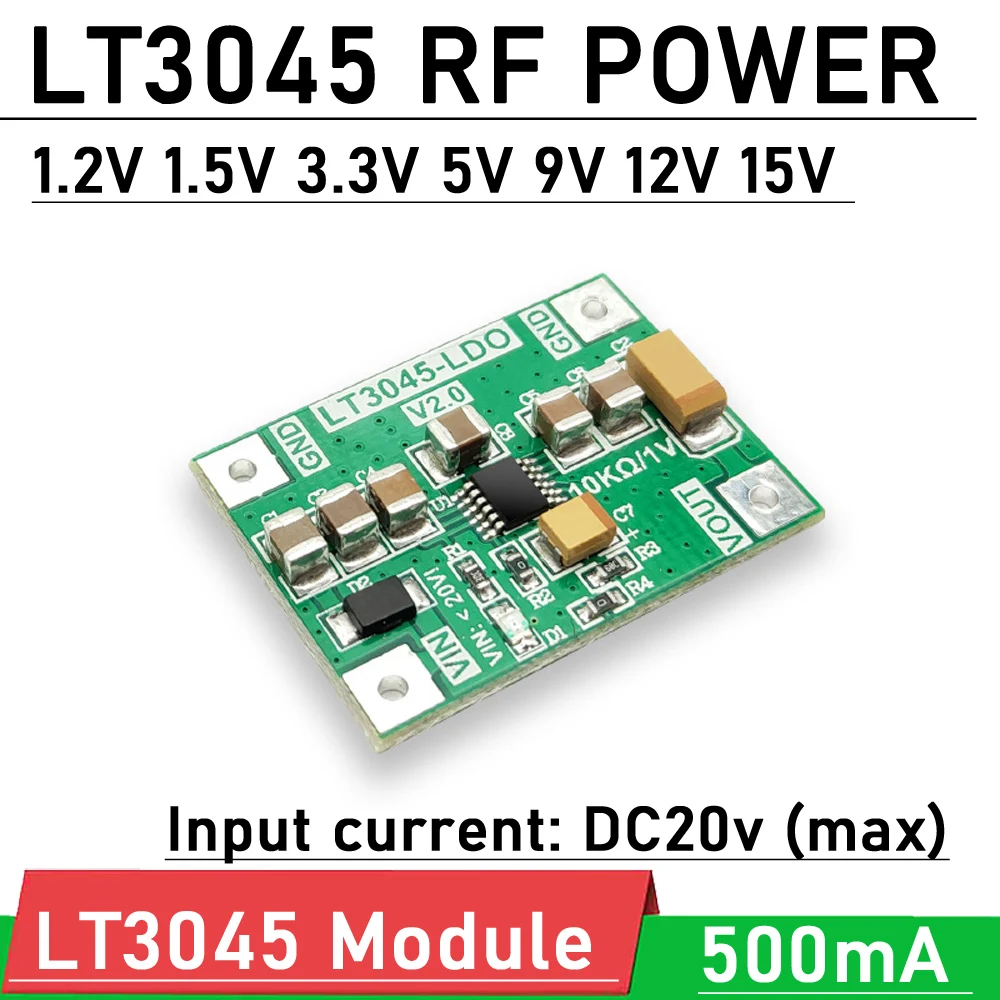

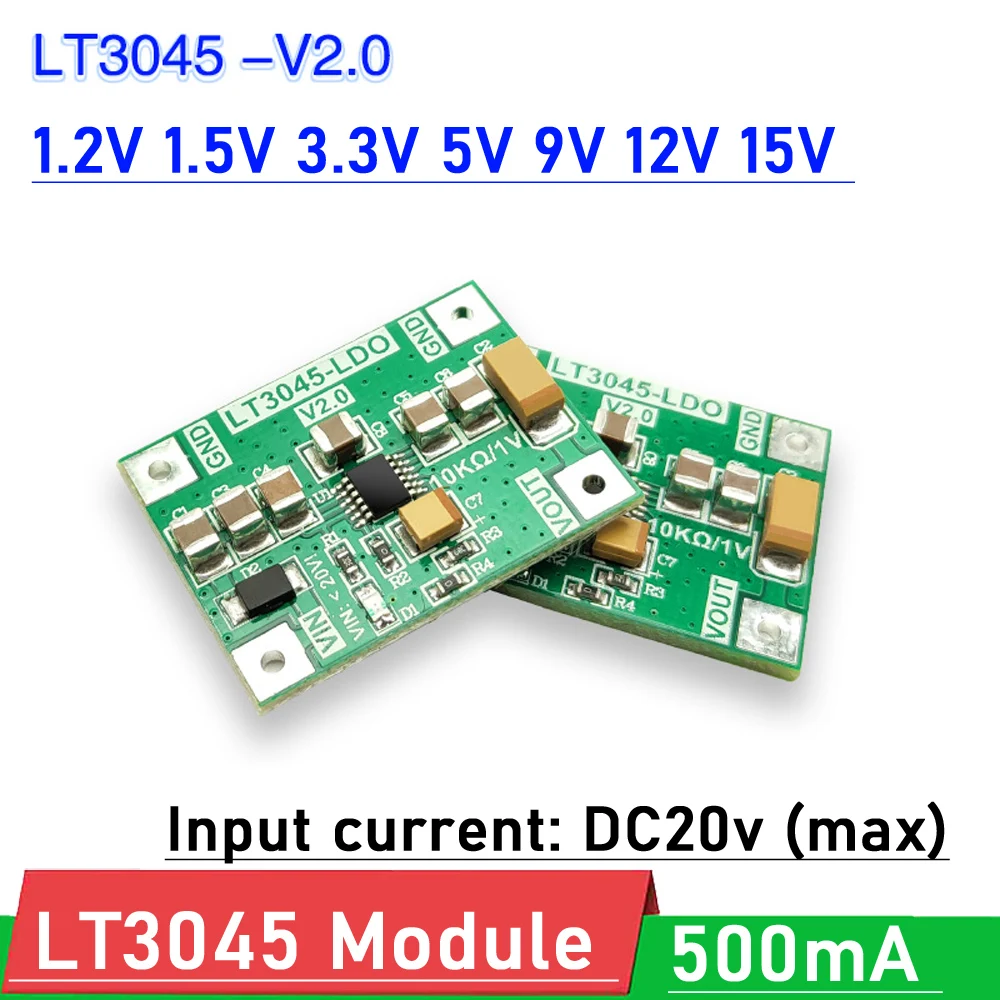

LT3045 LDO низкая Шум понижающий линейный стабилизированный Питание модуль отрицательный положительный 3,3 V 5V 9V 12V 15V
Значение параметра
Тип модуля: положительное напряжение DC-DC точность низкий уровень шума, Линейный источник питания понижающий, радиочастотный линейный регулятор
Вход напряжение: тоут + 0,3 с v-образным вырезом + 20V рекомендуется использовать ниже + 20V Вход напряжения
Выходное напряжение: + 0,8 V + 1,2 V + 1,5 V + 1,8 V + 3,3 V + 5V + 9V + 12V + 15В
Выход ток + 500mA [максимум] [единственный LT3045 может быть полностью загружен с 500mA под 0,3 V передатчик перепада давления при токе Выход больше, чем пожалуйста, обратите внимание на тепловыделение и контроль входного давления разницы с выходным напряжением
Разница в давлении на входе и выходе: минимум 260 мВ. Обычно рекомендуется для того, чтобы быть больше, чем 0,5 V;
Выходная мощность: менее 3 Вт
С индикатором входного напряжения

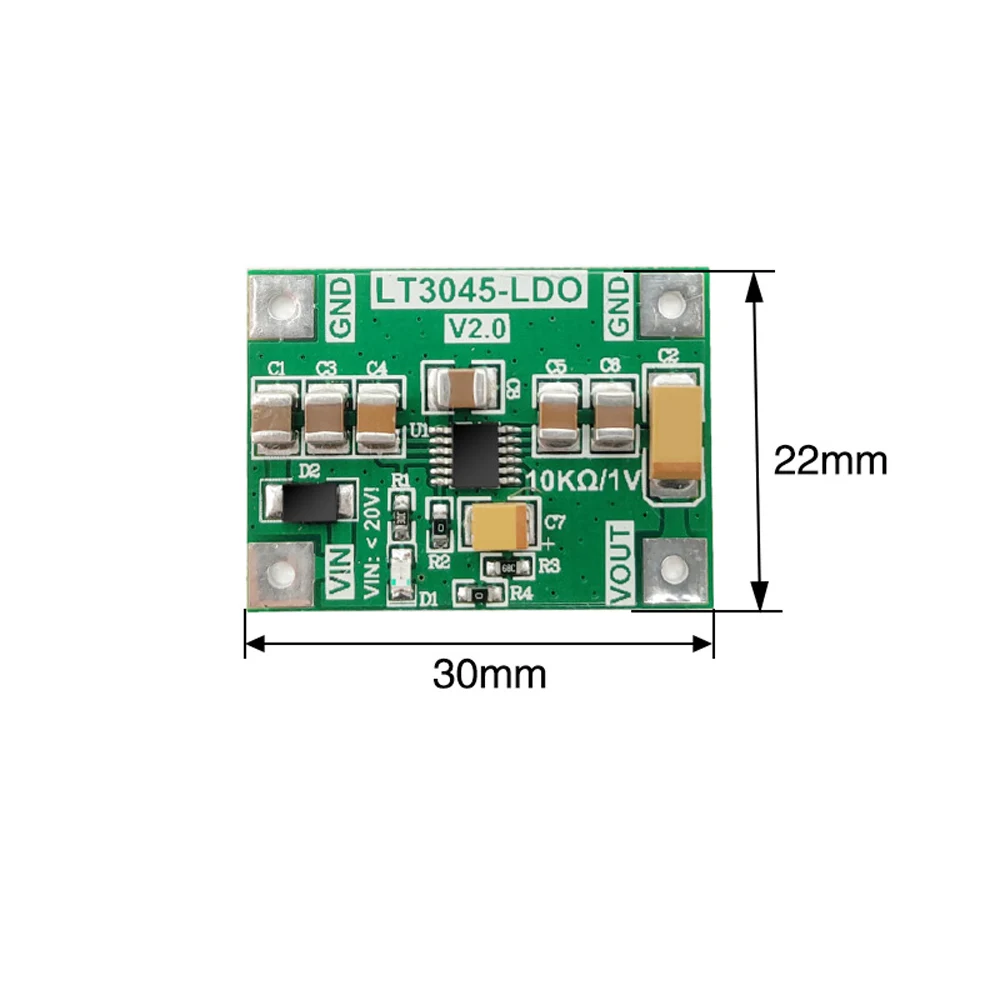

Размер модуля: 30x22x10мм
Рабочая температура: (-40C- + 85C)
Положительное давление: 0.8μ VRIS (10 Гц, 100 кГц)
Модуль PSR
Положительное давление: 76 дБ при 1 МГц
Максимальная емкость модуля: лучше 1000 мкФ
Коэффициент нагрева модуля: чем больше разница в давлении, тем больше тепло: выходной ток большой, тем больше тепло
Вред:

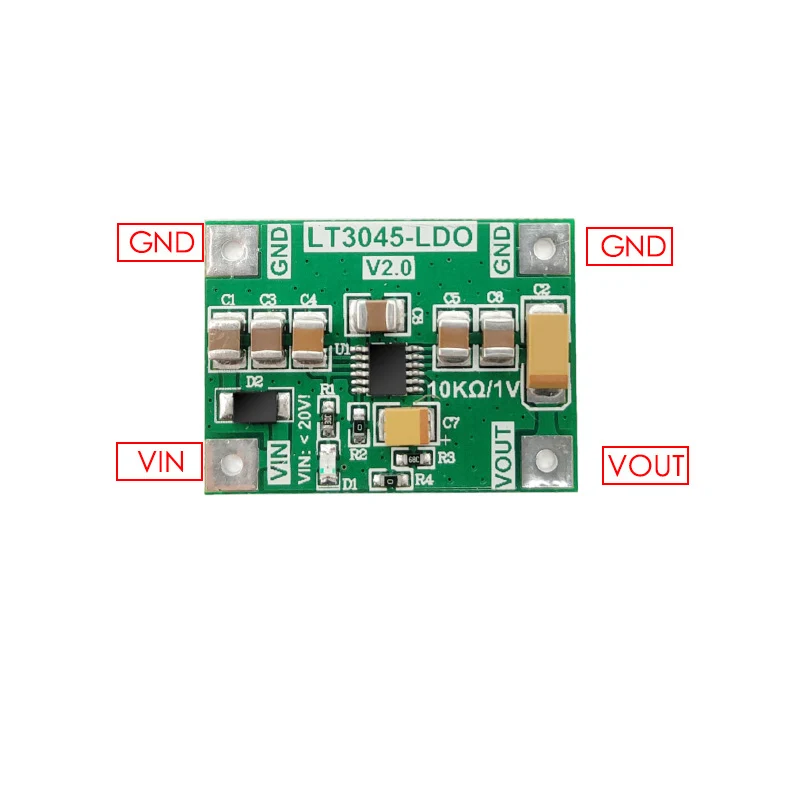

Описание модуля
(1), мини-дизайн, эксклюзивный DIY источник питания;

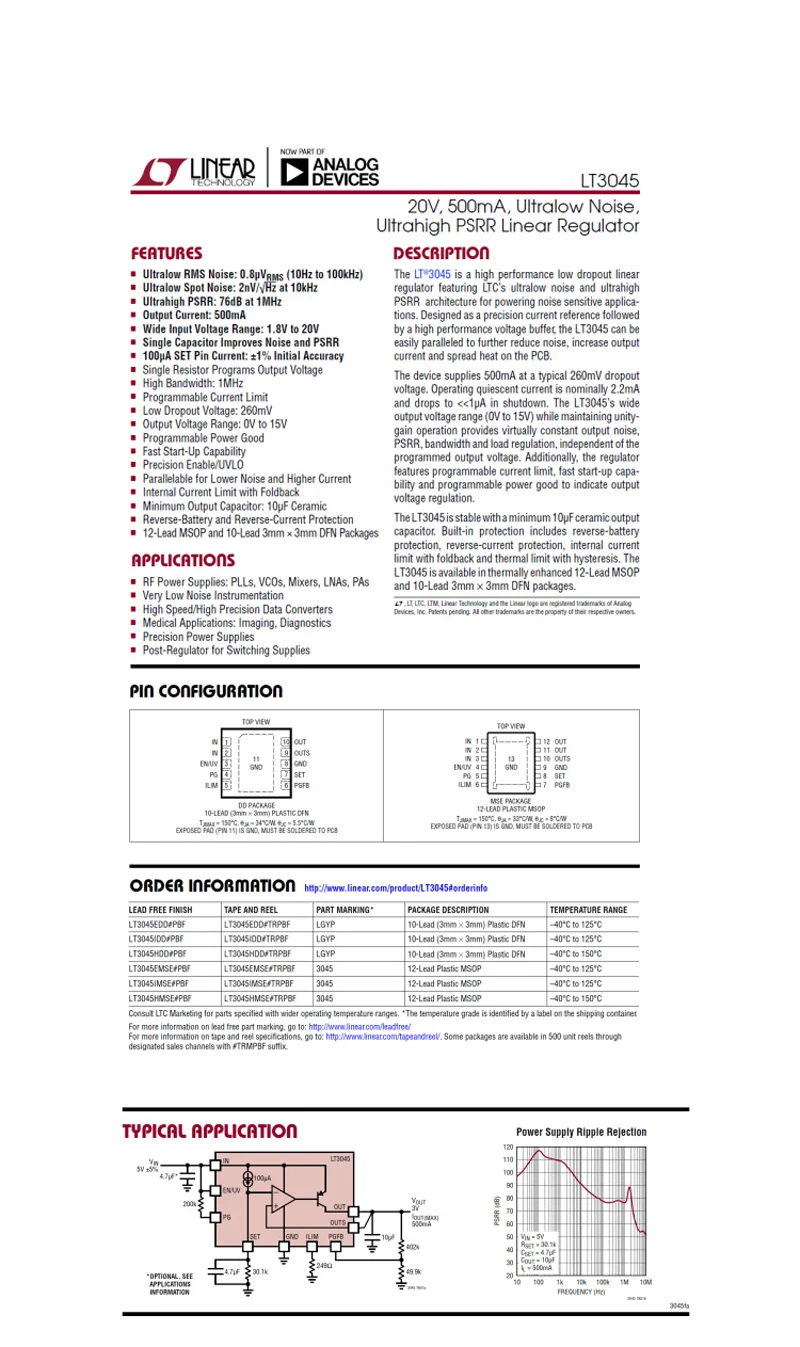

(2) Высокоточный регулятор напряжения LT3045;
(3), 6 22 мкФ Samsung Infinite конденсаторы, 1 Kemet 10 мкФ Ф танталовый конденсатор;
(4), точное сопротивление конфигурации напряжения:
(5), 4,7 мкФ/16V- AVX, RSET фильтр конденсатор с алюминиевой крышкой, сустановите для параметра;
Специальное примечание
(1) По умолчанию точность напряжения при доставке составляет Vout ± 50 мВ, нет абсолютной стоимости, 5,000 в; Пожалуйста, сообщите покупателю! 1
Если у вас есть особые требования, вы можете связаться со службой поддержки клиентов;

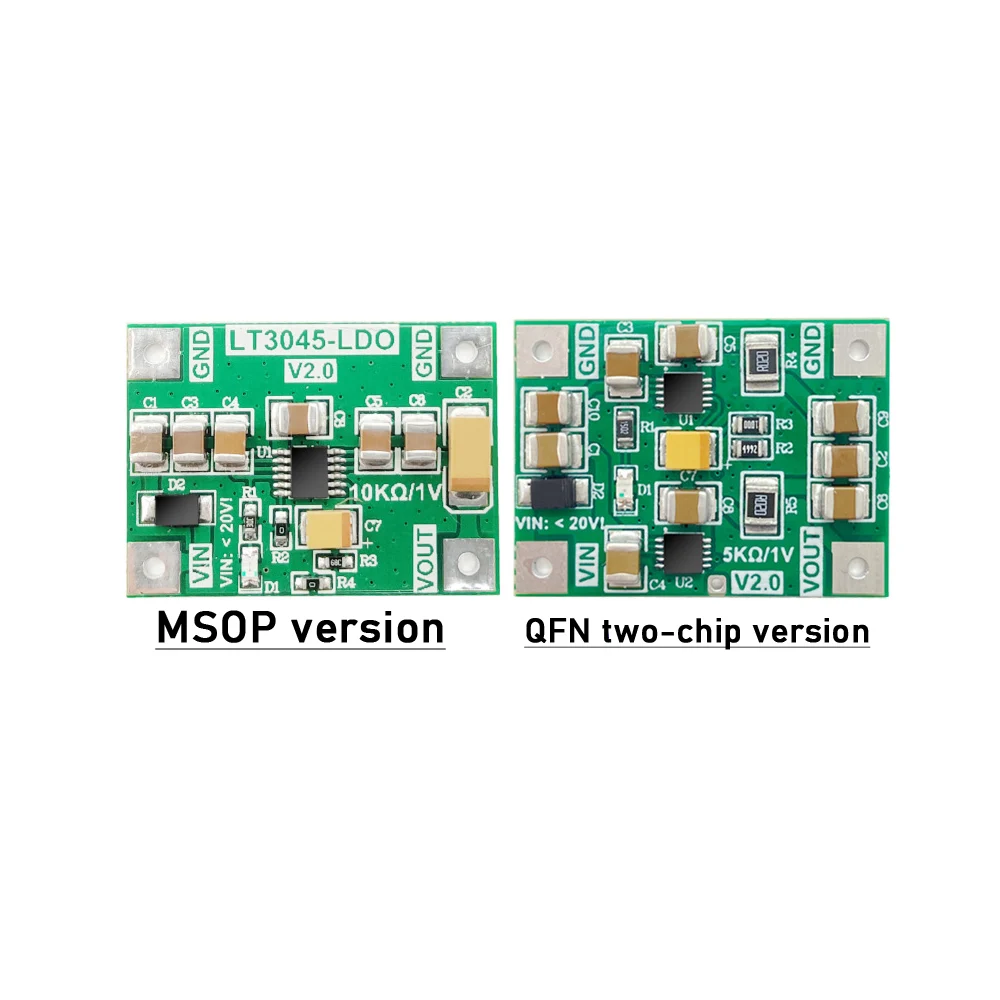

(2) LT3045 должна быть разделена на DFN посылка и MSOP посылка, и Шелковый экран DFN посылка L GYP, MSOP посылка
На шелковом экране только слово 3045; Пожалуйста, сообщите покупателю!
(3) разница между DFN и MSOP: a. С точки зрения самого чипа, они все одинаковые модели, и нет ответственности в индикаторах и функциях.
В чем разница: b. Шелковый экран отличается, как описано в (2); C, MSOP теплоотвод лучше, чем DFN чип;
D. Чип DFN немного дешевле, чем посылка MSOP;
(4) Если чип хочет выводить ток полной нагрузки или больший ток, пожалуйста, Контролируйте разницу давления и рассеивание тепла; Нагрев-это линия LDO
Неизбежные характеристики секс-фишек, пожалуйста, покупатели-обязательно ознакомьтесь с этим видом основных знаний!
(5) Когда вся Входная мощность является переключением напряжения питания, наш магазин не имеет никакой гарантии на шум, пожалуйста, покупатели
Знаете!
(6) Пример причины нагрева линейного источника питания LDO: если вход 12 В, выход 5 В, а нагрузка 1 А, то
Выходная мощность 5*1 = 5 Вт, а входные и выходные токи LDO равны, тогда Входная мощность 12*1 = 12 Вт;
Видно, что потеря нагрева составляет 12-5 = 7 Вт; Необходимо уменьшить разницу в давлении и нагрузку;.
Пожалуйста, покупатели-будьте уверены!
(7) вход модуля защищен от обратного подключения диодов. Если у покупателя есть какие-либо вопросы о способе подключения или он не хочет его использовать, пожалуйста, покупайте
Пожалуйста, удалите его самостоятельно и короткое замыкание для использования. Пожалуйста, обратите внимание на правильную проводку без защиты обратного соединения.
Сжечь модуль;
(8) входное и выходное напряжение модуля-все Высокочастотные конденсаторы PSR infinite. Если покупатель имеет более высокий спрос на шум источника питания, вы можете
Рассмотрите возможность использования модифицированного и лучшего конденсатора в качестве фильтра;
