British Quad (National Capital) ktkt66 трубка, усилитель мощности платы сплит-типа, левый и правый каналы разделены. 25 Вт + 25 Вт стерео.
1. Самая большая особенность четырехъядерных процессоров 2 трубка, усилитель мощности заключается в том, что схема очень проста, входное напряжение усиления и Инверсия фазы Диск усилением, чтобы достичь трехуровневая интеграции. Вся машина состоит только из двух этапов усиления входного напряжения и усиления мощности. В то же время метод катодного отрицательного отзывы используется на этапе вывода, что делает всю машину отличной по производительности и высокой точности звука. Это также позволяет полностью улучшить коэффициент искажения усилителя мощности, характеристики частоты отклика, соотношение сигнал/шум и другие характеристики

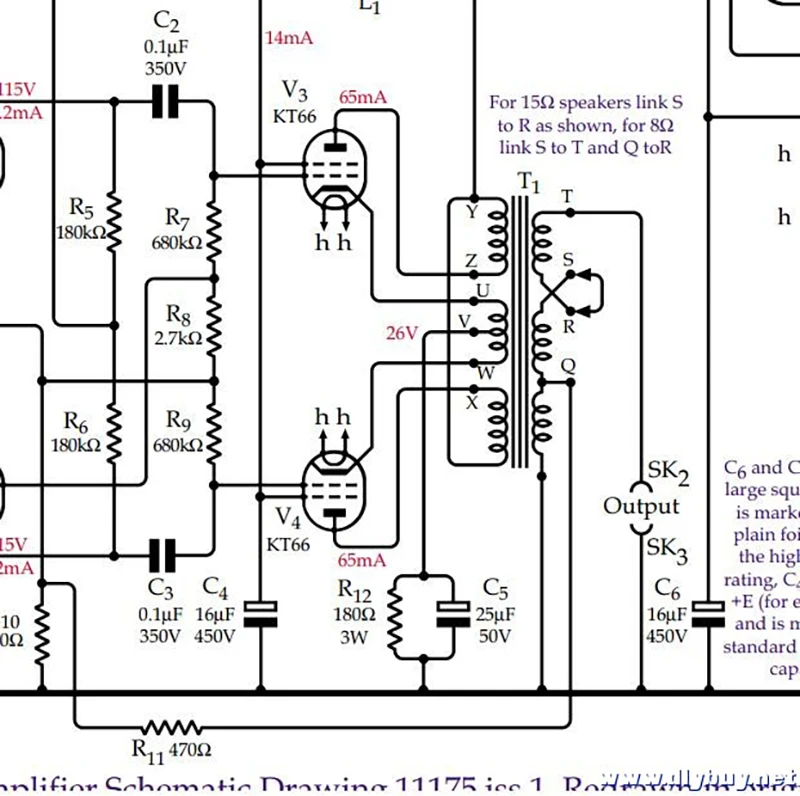

2.Quad (национальный капитал) circuit схема, 4 EF86 (6J8) Электронные Трубки усиливают перевернутый push-pull выход, push 4 KT66 электронные трубки, 4 KT66 электронные трубки разработаны на доске для легкой установки.

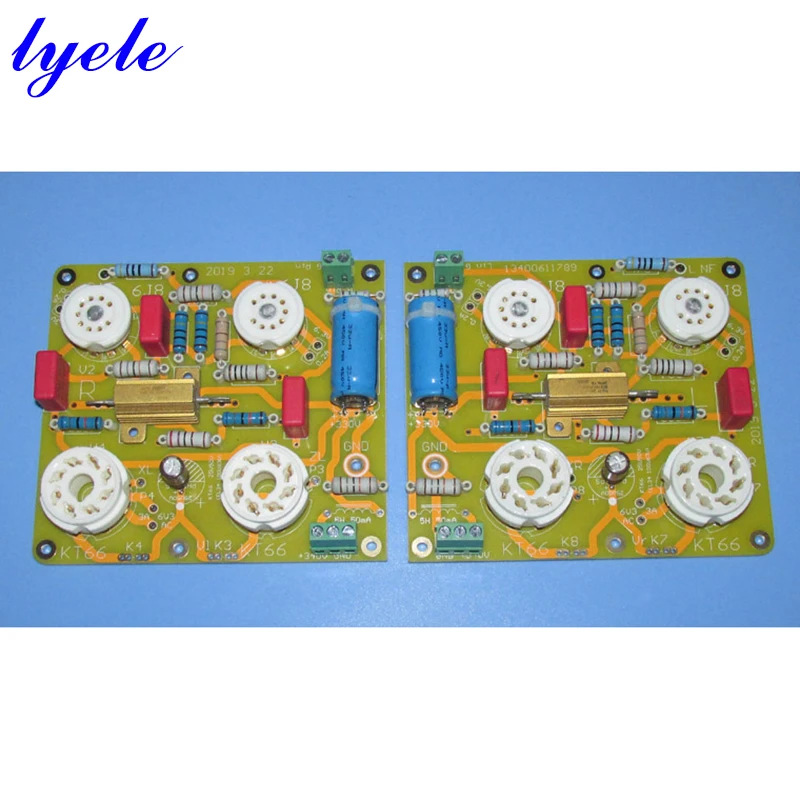

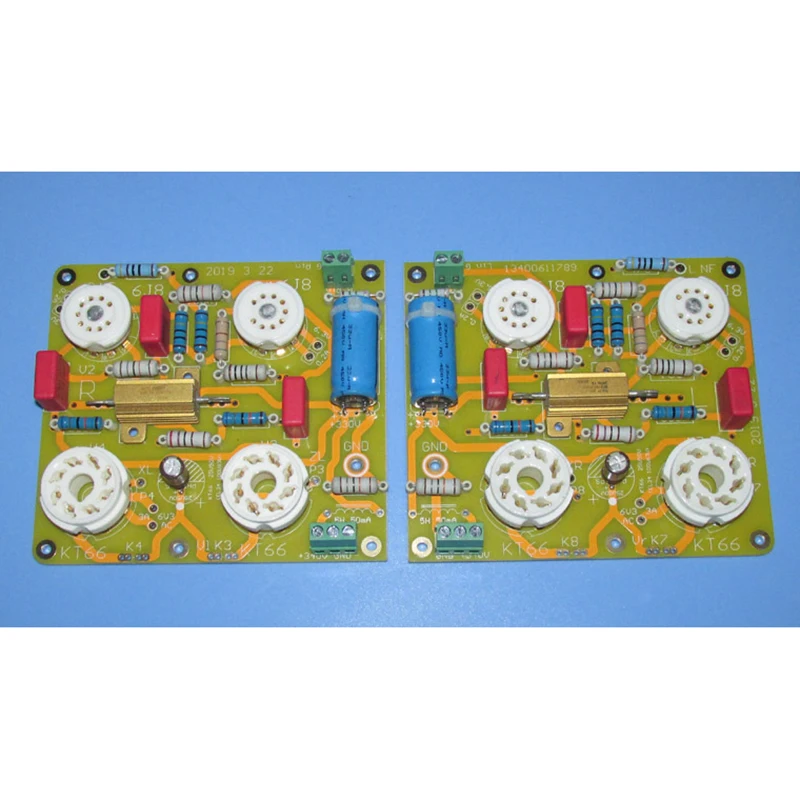

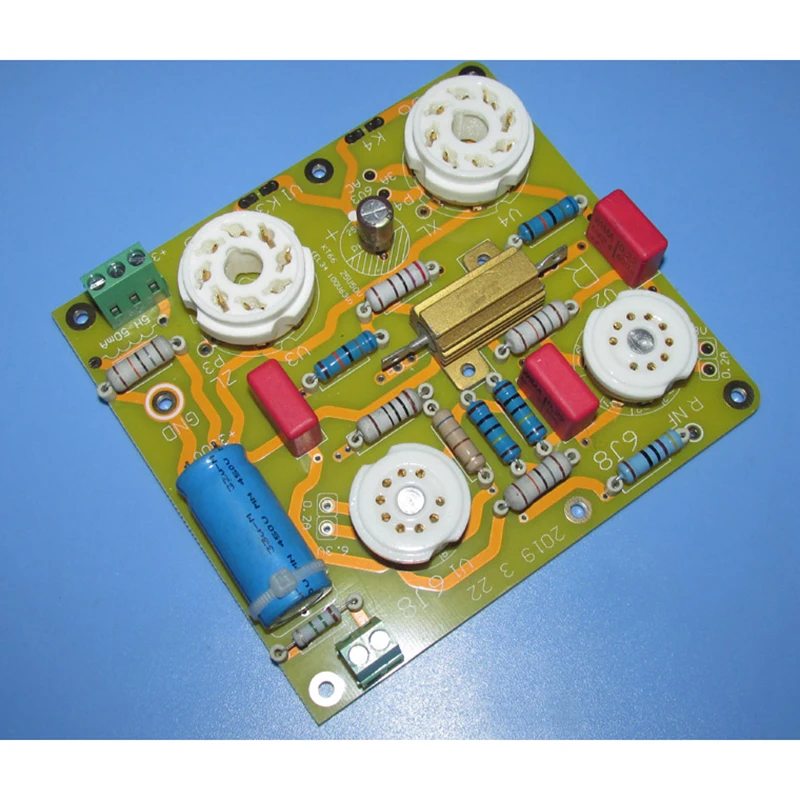

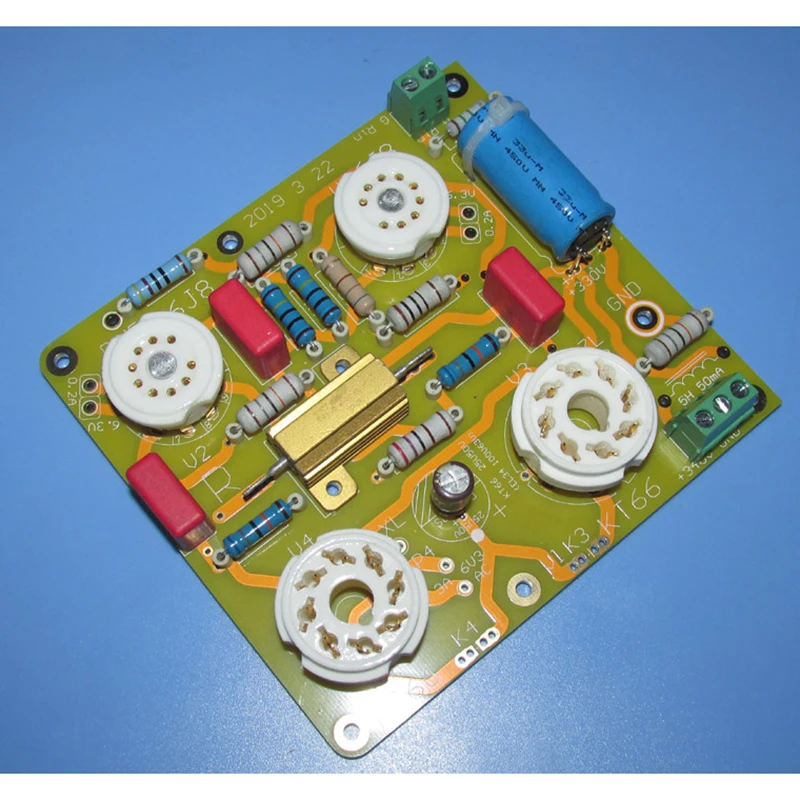

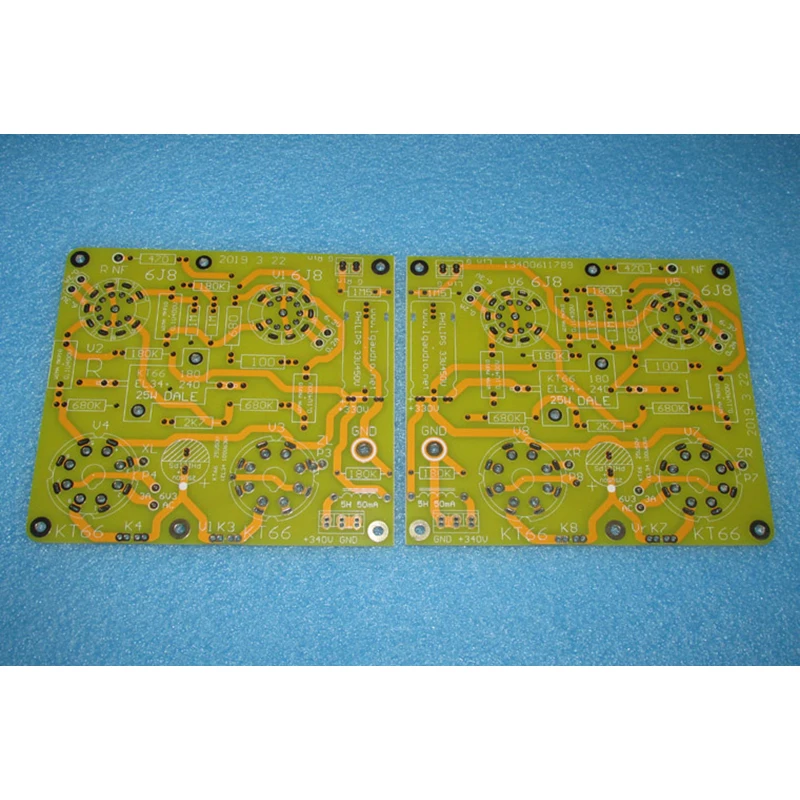

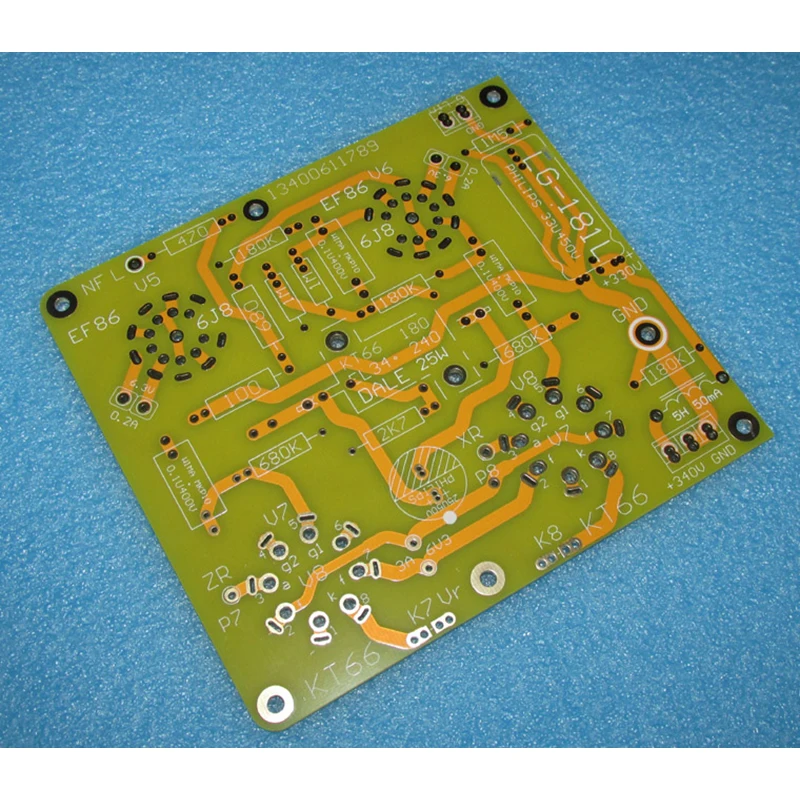

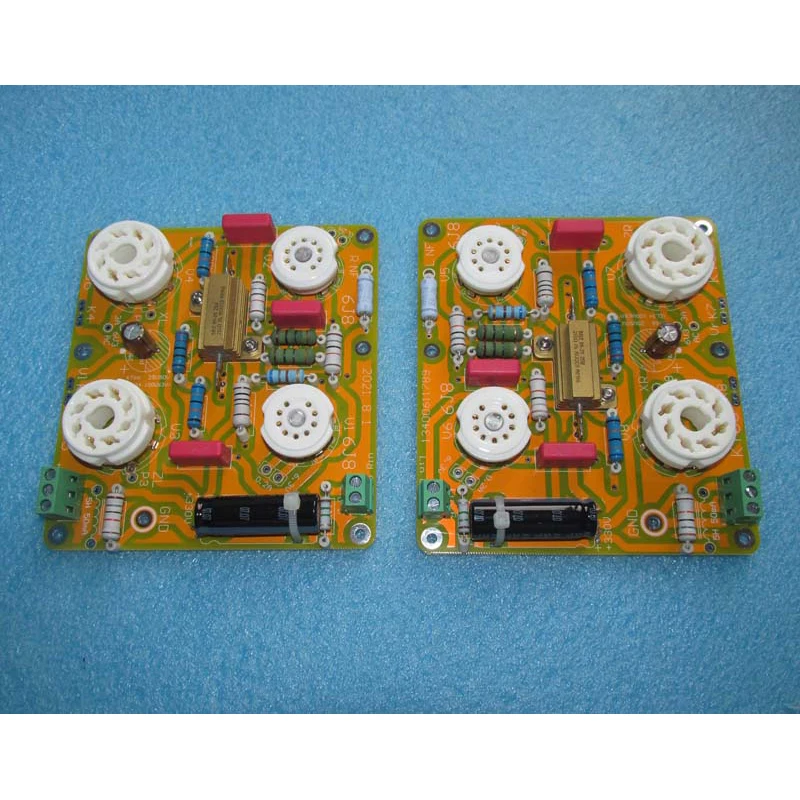

3. Изысканная FR4 Двухсторонняя доска из стекловолокна Золотая доска с покрытием, размер доски 120 × 110 мм, толщина доски 2 мм. Две платы с двумя каналами слева и справа, подходят для раздельной сборки.
4. Параметры сопротивления и емкости отмечены на плате, производительность цепи отличная, проводка разумная, и схема Тихая. До тех пор, пока проводка верна, одноразовый успех-это быстрый путь к успеху. Также подходит для толкания 6550, KT88, EL34, 6L6G, 5881, 6CA7, 6P3P, 6P14 и других силовых трубок.
5. Печатная плата используется для силовой трубки EL34, просто замените четыре 180 Ом 25 Вт алюминиевых корпусных резисторов на плате до 240 Ом или 250 Ом.
6. Компонент шаг ноги, основание шаг ноги, размер отверстия ноги и другой дизайн являются разумными, подходит для больших и малых мощных резисторов и конденсаторов. Держатели электронных труб предназначены для двойного использования, а компоненты сопротивления и емкости могут быть собраны и сварены с обеих сторон.
7. Трубки предназначены для круглых и плоских ножек. Отверстия с плоской стопой легче припаять, чем отверстия с круглой стопой и не протекает олово. Подходит для использования в различных электронных трубках DIY.
8. Позолоченная Трубная розетка, 25 Вт алюминиевый корпус катода сопротивления, Philips вал катода электролиза, Philips фильтр электролиза, немецкий WIMA Веймар конденсатор поперечное соединение, точность пять колец сопротивления, японский ЭЛНА тонизирующий электролиз.
9. Элемент RC имеет двухсторонние символы, которые могут быть собраны с обеих сторон, и трубка может быть открыта для установки. Примечание: гнездо трубы должно быть подключено к сборке символов, а не перевернуто.
10. Идентификация порта на плате детализирована, и отзывы на вход, выход, дроссель, силовой трансформатор, выходной трансформатор, катод отзывы на порт проводки, нить и т. д. отмечены подробно, И монтажная проводка проста и не сложна.
