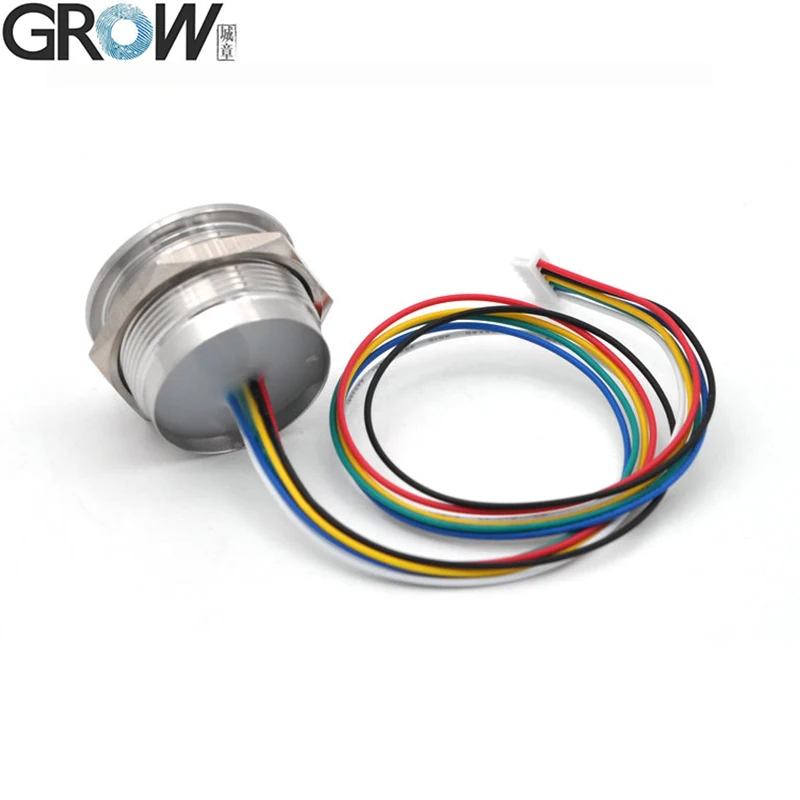

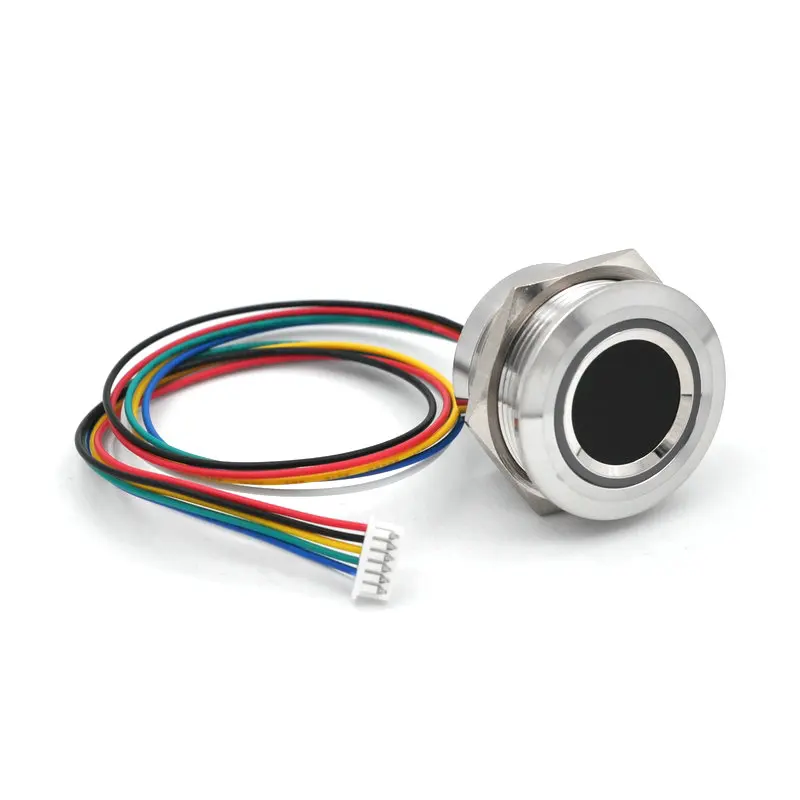

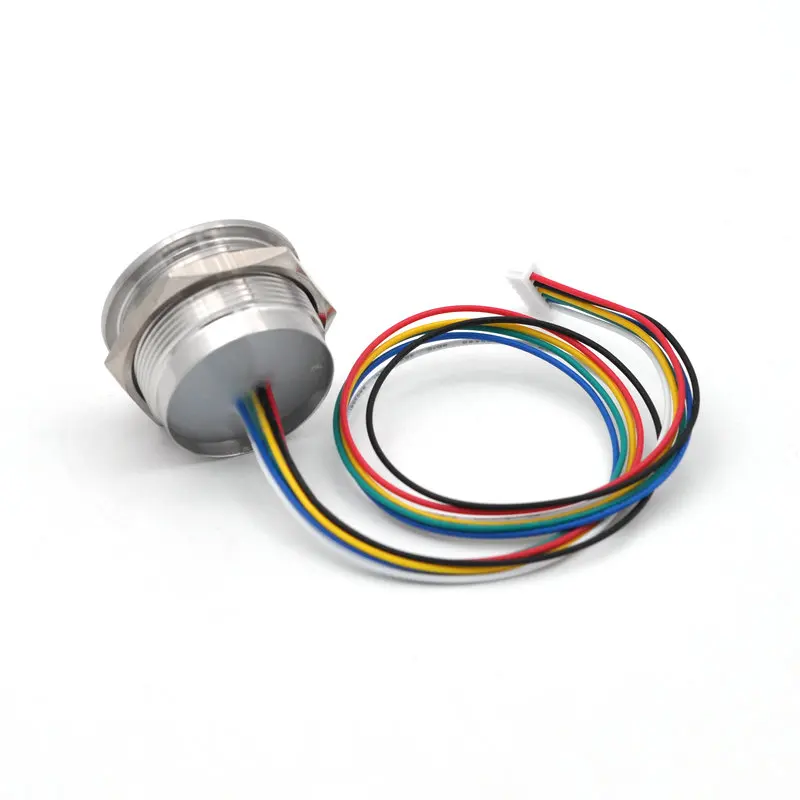

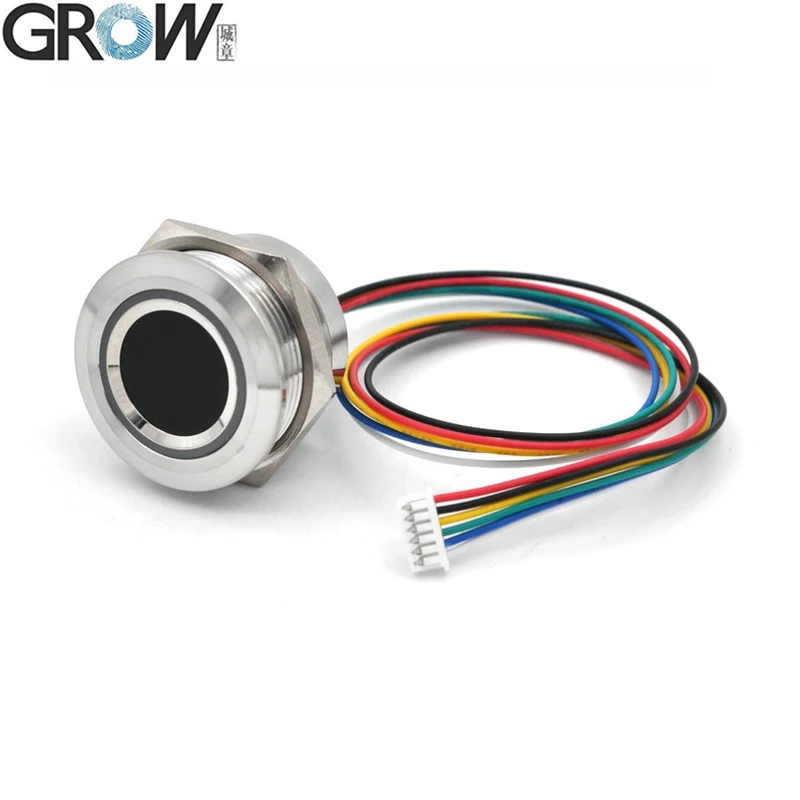

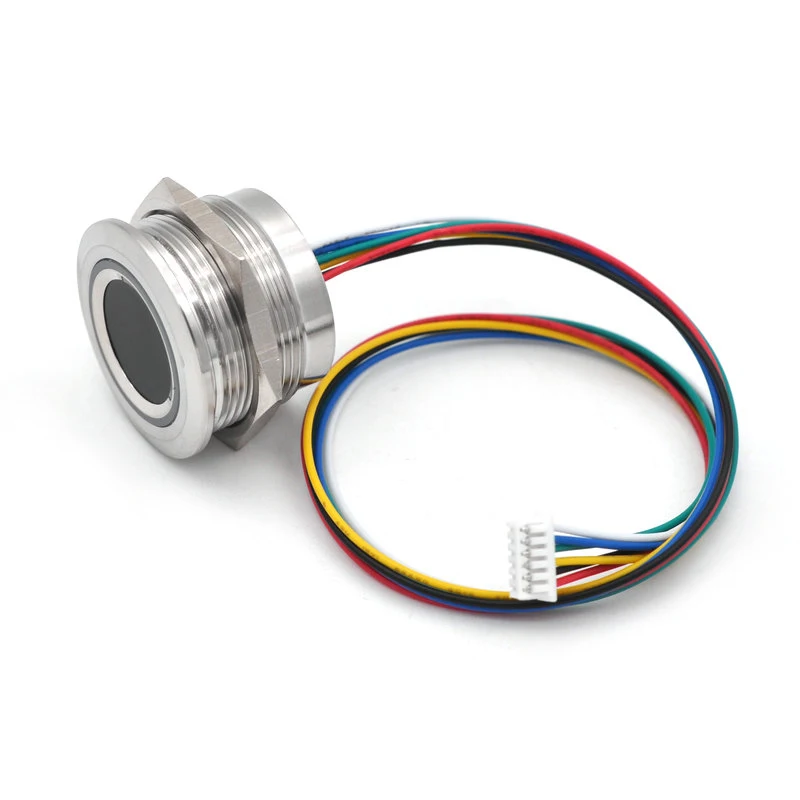

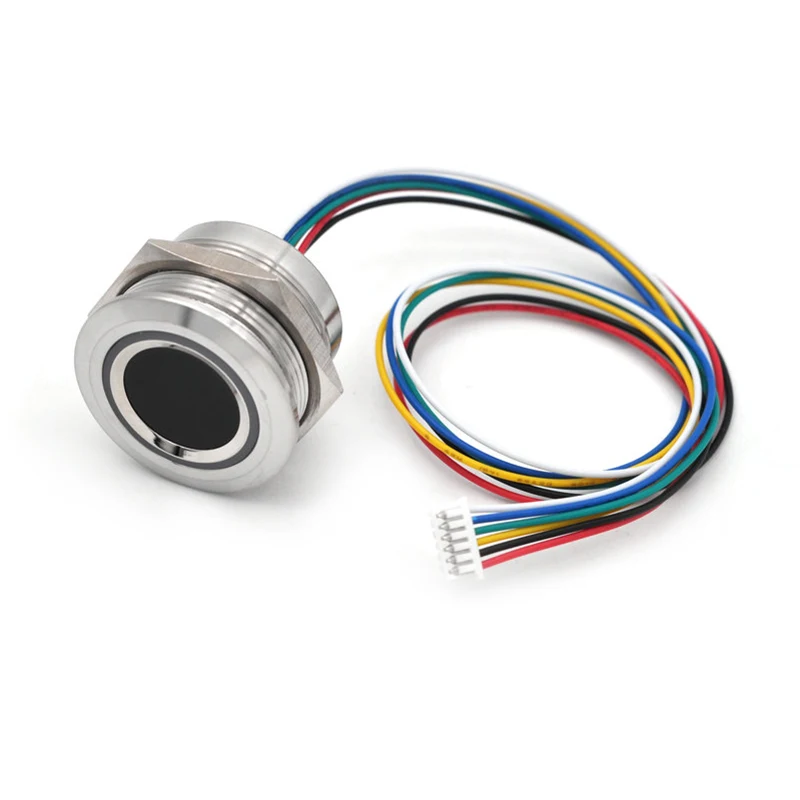

GROW R503-5V круглый полупроводниковый модуль отпечатков пальцев/датчик/сканерОсновная функция:
1. Интегрированный сбор изображений и алгоритм чипа вместе, все в одном2. Гибкость для адаптации к условиям была пальцы, будь то сухие пальцы, влажные пальцы, светильник-Текстура пальцев и старые пальцы, все имеют высокую скорость распознавания.
3. Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, посещаемость, Сейф

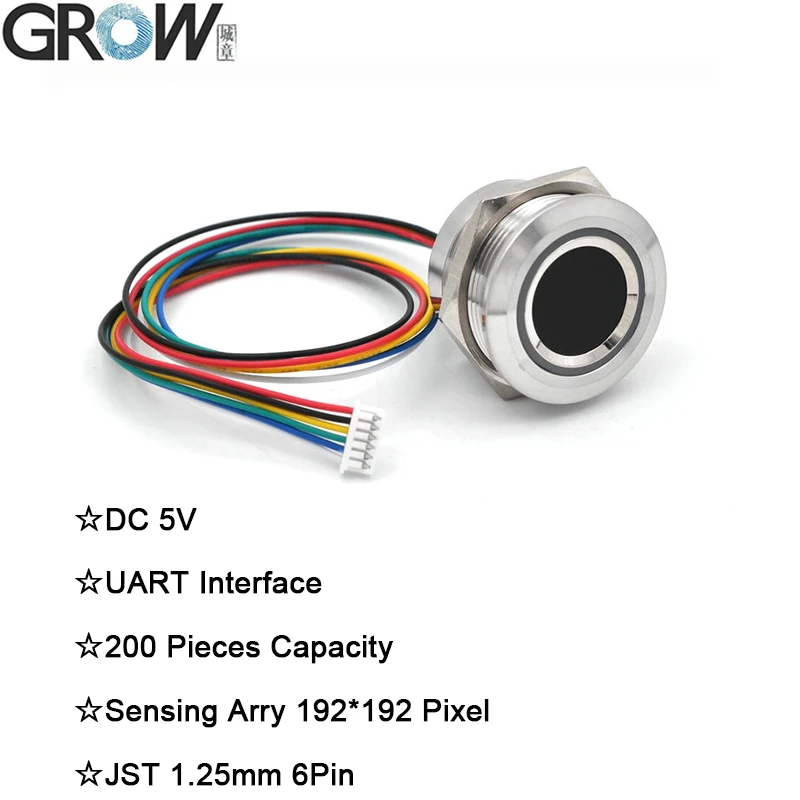

Спецификация:
Спецификация
Модель
R503-5V
Тип
Емкостный модуль отпечатков пальцев
Интерфейс
UART(TTL)
Разрешение
508 DPI
Напряжение
5 в постоянного тока
Емкость отпечатка пальца
200
Зондирующий массив
192*192 пикселей
Рабочий ток
20 мА
Ток в режиме ожидания
Типичные сенсорный дежурное напряжение: 3,3 V, средний ток: 2uA
Внешний размер модуля отпечатков пальцев
Диаметр 28 (мм)
Внутренний размер модуля отпечатков пальцев
Диаметр 23,5 (мм)
Высота модуля отпечатков пальцев
19 (мм)
Эффективная область сбора
Диаметр 15,5 (мм)
Функция Касания Пальцев
Да
Светодиодный цвет
RGB
Светодиодный контроль
Да

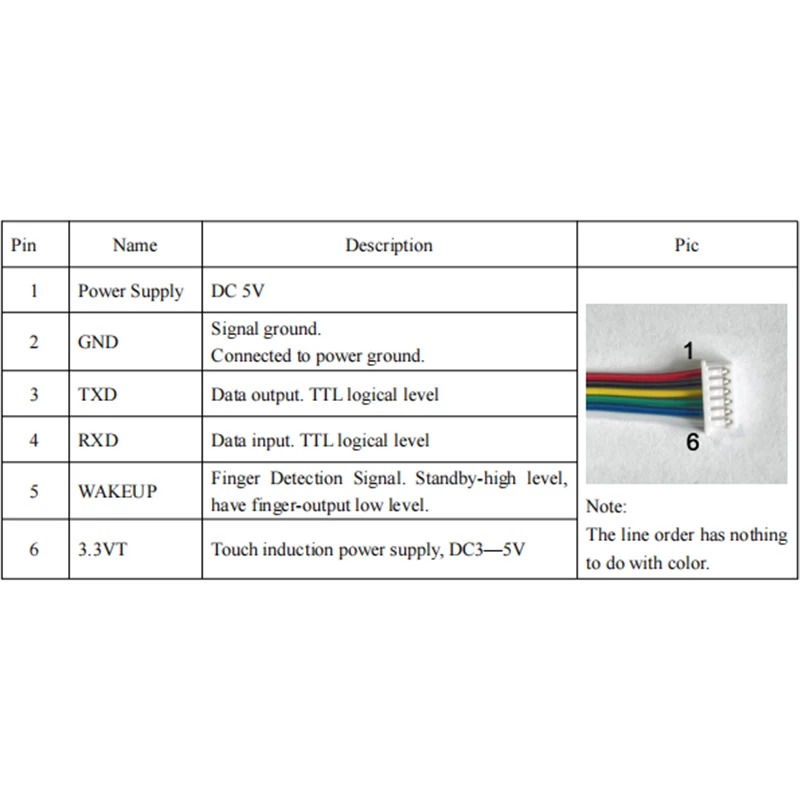

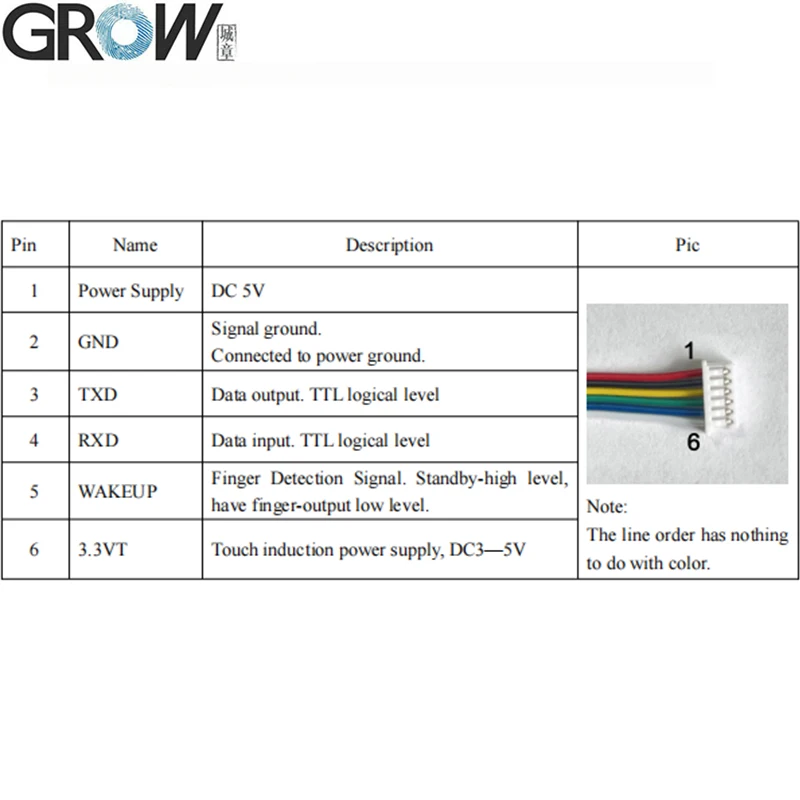

Соединитель
MX 1,25 мм 6Pin
Скорость сканирования
<0,2 во-вторых
Скорость проверки
<0,3 во-вторых
Метод соответствия
1:1; 1:N
FRR
≤ 1%
Дальний
≤ 0.001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая Емкость
15 кВ
Интенсивность абразивного сопротивления
1 миллион раз
Скорость передачи данных (UART):
(9600 × N) bps, где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps)
Примечание:
1. R503-5V: IP65 водонепроницаемый

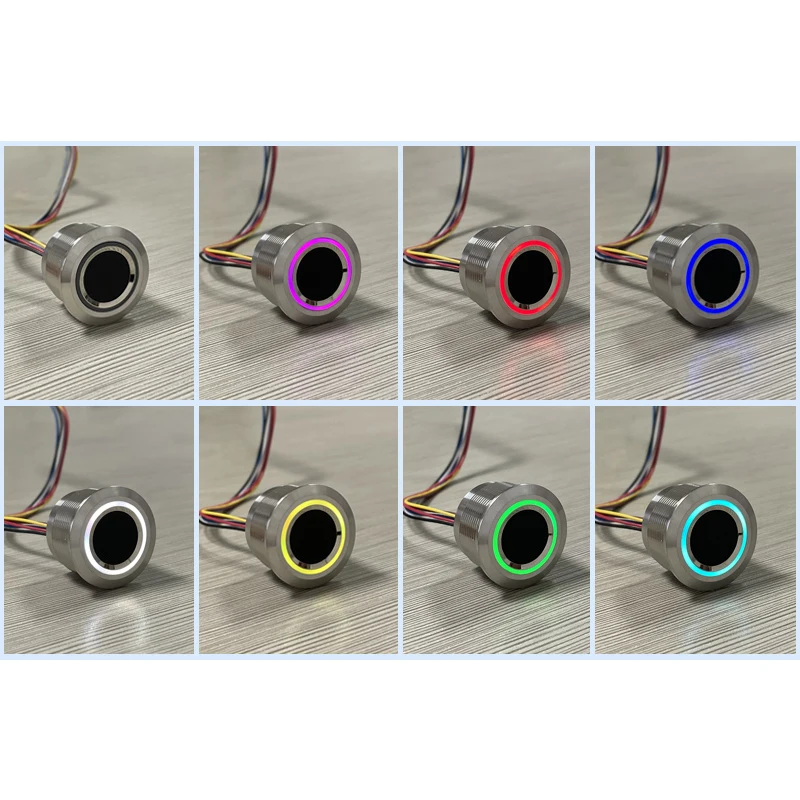

2. Светодиодный RGB цвет, есть 7 цветов, которые можно контролировать светодиодный по команде.
3. R503-5V не совместим со всеми контрольными платами GROW's.
4. Различия между R503 и R503-5V:
R503
R503-5V
Питание
DC 3,3 V
5 в постоянного тока
Соединитель
MX 1,0 мм 6pin
MX 1,25 мм 6pin
Вы можете загрузить R503-5V руководство пользователя на следующем веб-сайте:
https://www.dropbox.com/sh/orprmb3bgb6lqb6/AACpiIXOF91R7-RQ9OkD4JXha?dl=0
R503 Тестирование программы отображение видео на Youtube:https:/youtu.be/HVj1iW5WNAc
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

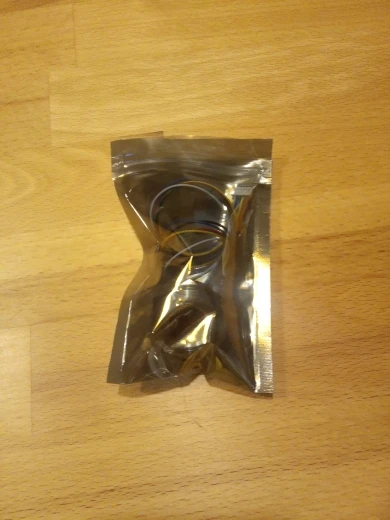

Для списка отгрузки, пожалуйста, посмотрите следующее фото:

Если вам нужен пластиковый корпус, пожалуйста, проверьте эту ссылку:
https://www.aliexpress.com/item/4000261660043.html?spm=2114.12010612.8148356.13.b45c402dWY3qOG

Если вам нужен корпус из цинкового сплава, пожалуйста, проверьте эту ссылку:
https://www.aliexpress.com/item/1005002511480006.html?spm=5261.ProductManageOnline.0.0.35374edfznio8U

Если вам нужна железная пластина из нержавеющей стали, пожалуйста, проверьте эту ссылку:
https://www.aliexpress.com/item/1005002623665375.html?spm=a2g0o.store_pc_groupList.8148356.31.2b24402dop2uxT
Покупатель показывает:
Для мотоцикла: R503

Для автомобиля :( K215-V1.3 + R503)
