Последнее обновление: 03.04.2022
Эта цена включает левый канал + правый канал

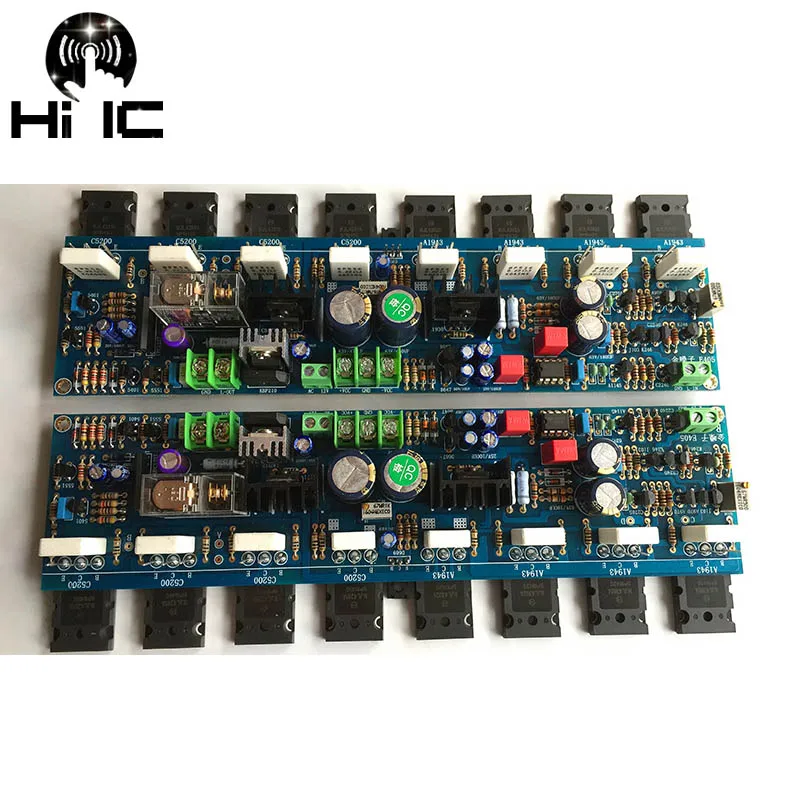

Описание товара

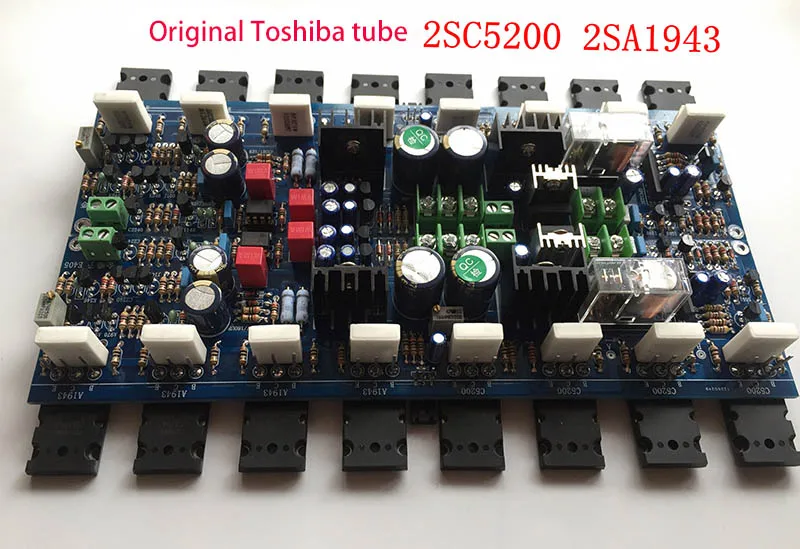

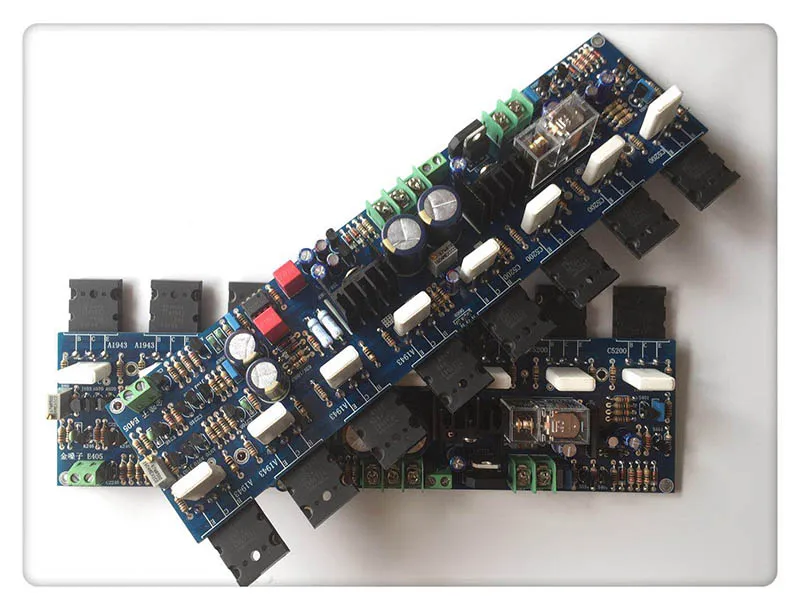

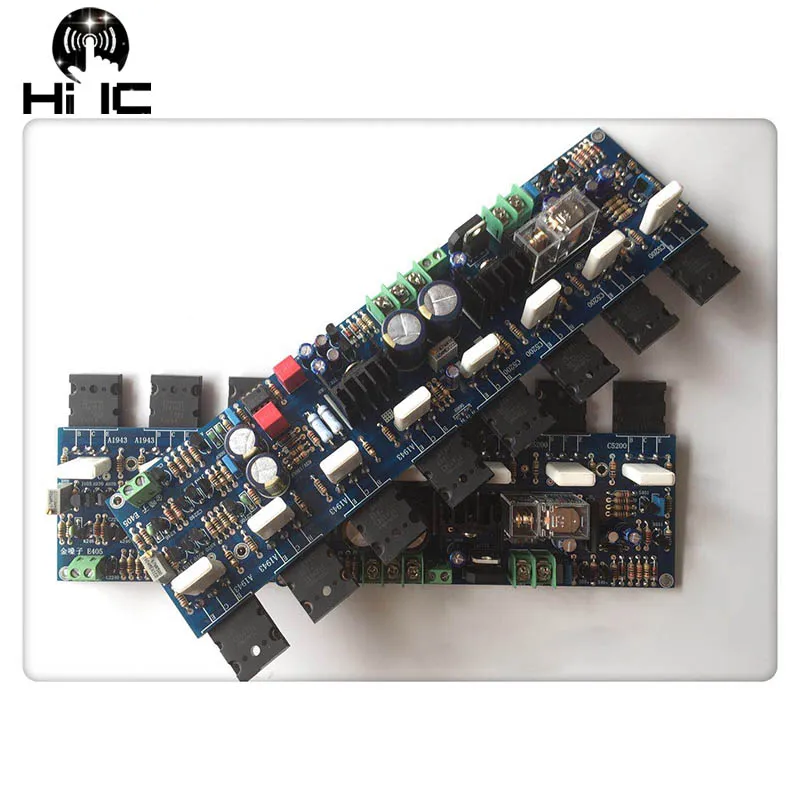

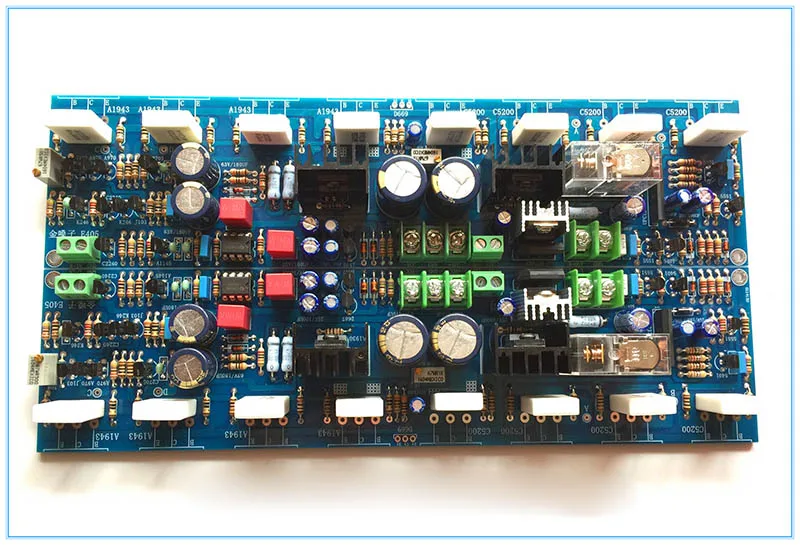

Все детали и компоненты этого продукта являются оригинальными и чистыми по качеству. Использование высококачественных оригинальных деталей не только гарантирует безопасность и качество, но и имеет длительный срок службы. Что еще более важно, это сильная гарантия того, что Фактическая производительность может достичь целей дизайна. Стремление к качеству-наша последовательная цель. E405 является чистым DC, у всей линии нет соединительного конденсатора или отзывы конденсатора. Он относится к текущему типу отрицательных отзывы, с динамическим откликом и глубиной погружения. Эта линия относится к чистой задней стадии золотого горла E405, с сервоприводом постоянного тока (По шуму очень низкому OP07), Omron реле + C1237 IC защита динамика сиденья для сопровождения ваших динамиков; увеличение перегрузки на выходе и защита от перегрузки по току.Характеристики звука E405: естественный и тонкий, широкий звук, очень большие динамические эффекты, характеризующиеся экстремально глубоким погружением басов.
Информация о продукте

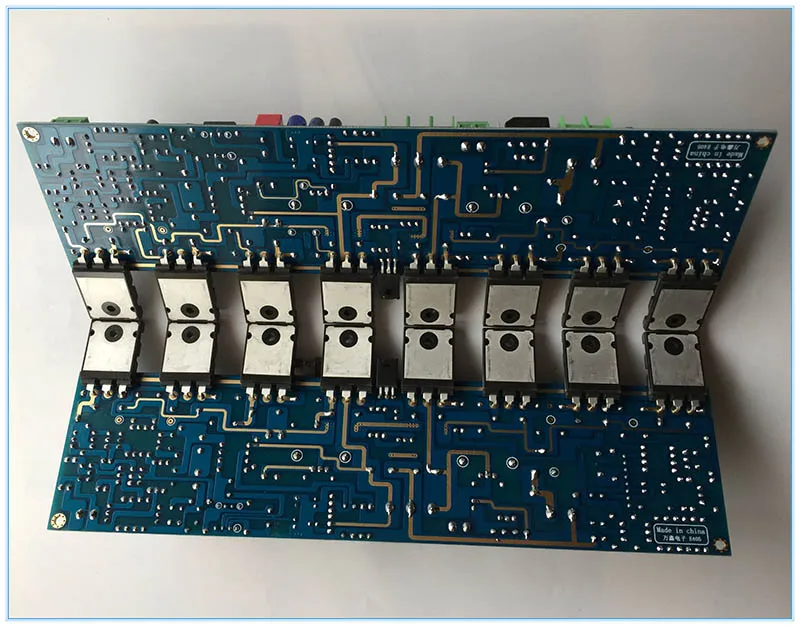

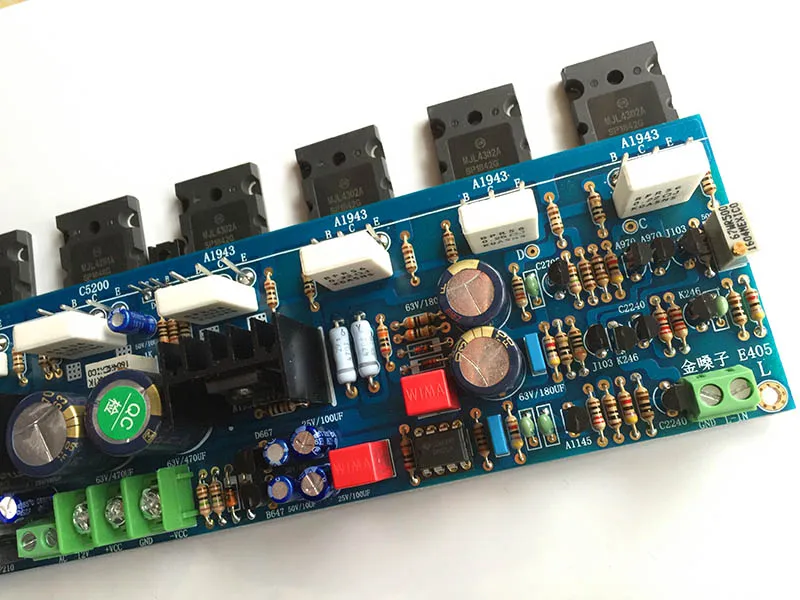

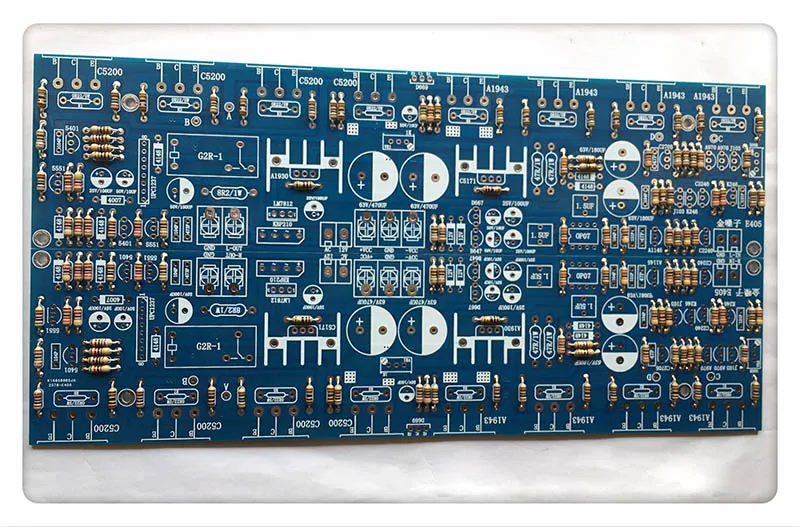

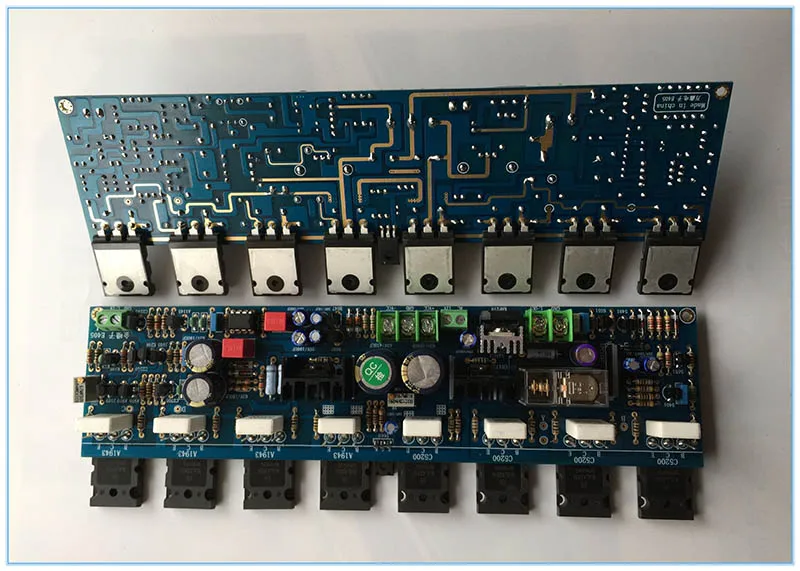

1. Гарантия качества, парная установка, погрешность в пределах 10%2. В стадии муфта конденсатор с алюминиевой крышкой, использует конденсатор WIMA 1 мкФ и основной контур электролитический конденсатор сигнала принимает импортированный, которая гарантирует, что сильной и постоянной мощности поддержки.3. Сопротивление изготовлено из пятикольцевого металла, и основная цепь принимает пятикольцевой металлический пленочный резистор с точностью ± 1%, что обеспечивает хорошее соотношение сигнал/шум всей машины.4. PCB принимает толщиной 2 мм двухсторонняя плата, 2,0 oz Толщина металлизированного слоя (меди и ювелирные изделия из чистого золота для химической промышленности, чтобы обеспечить хорошее прохождение производительность большие и маленькие скачков напряжения и питания. Качество печатной платы.5. Особенностью этой платы является использование современной схемы защиты динамиков C1237 BTL, которая эффективно устраняет ударный звук включения и выключения и функцию защиты выхода постоянного тока, делает ваши колонки более безопасными.6. Схема подключения всей печатной платы является довольно строгой и разумной, и вся проводка PCB использует метод заземления с одной точкой. Плата усилителя мощности работает стабильно и надежно, с большой выходной мощностью; Звук красивый и круглый, и звуковое поле открыто. Он имеет сильный трехмерный эффект, стабильный и мощный низкочастотный, отличное соотношение сигнал/шум, широкий динамический диапазон; Четкие детали, отличный переходный отклик, И может легко обрабатывать все виды музыки. Он имеет очень хорошую производительность в домашней звуковой среде.
Основные параметры

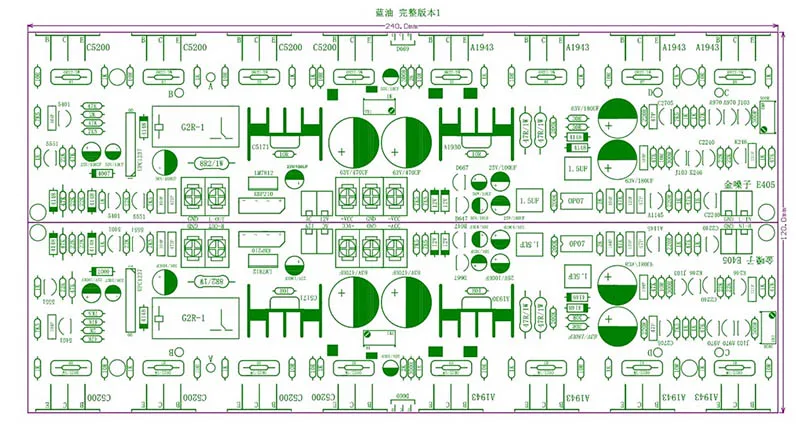

1. Источник питания: постоянный ток ±(35-55 в), рекомендуемый ± 45 вПримечание: Каждая плата нуждается в независимом источнике питания для AC12V.2. Мощность: 300 Вт (общее гармоническое искажение THD + N<0.1%), ± 45 В постоянного тока, 4 Ом класс A 90 Вт, измеряется при нагрузке 4 Ом.3. Сопротивление динамика: 4-8 Ом.4. Размер печатной платы: 60 мм x 240 мм, включая Большой Размер трубки: (высота 80 мм x 240 мм x 35 мм).
Метод отладки

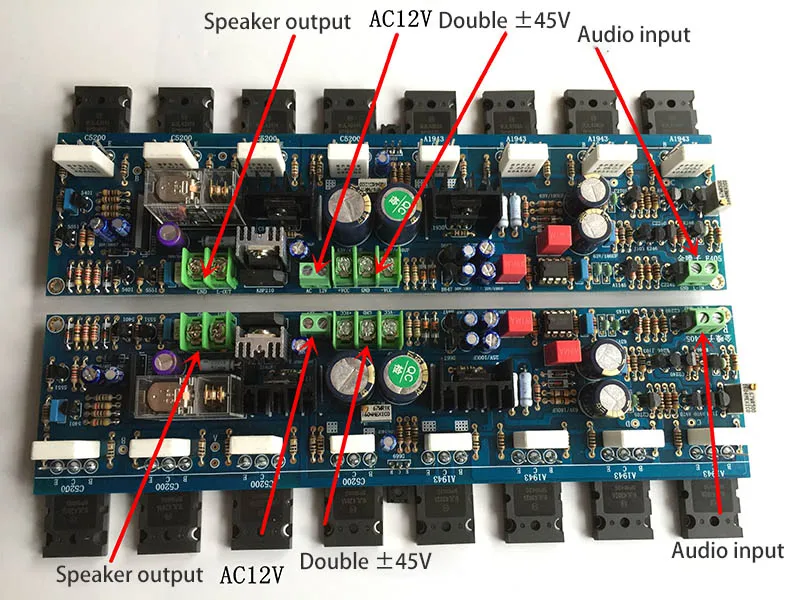

1. Сначала настроить дифференциальный входной каскад тока до 2MA: Отрегулируйте VR1 (500R) с возможностью регулировки сопротивления, так что вольтаж в двух местах C и D-1,5-2V(То есть; Входной дифференциальный ток составляет 1,5-2MA на этот раз, это значение для качество звука) (2V рекомендуется) (настройка и против часовой стрелки)2. Тихий ток большой трубки составляет 100 мА: Регулировка регулируемого сопротивления VR2 (1K), чтобы сделать напряжение в двух точках A и B 22 мВ.(Вы также можете подключить один тестовый провод к выходному терминалу динамика, здесь он такой же, как и точка B), а другой тест приводит к точке A для отладки).В это время ток quiescing I = 22 мВ/0,22 р сопротивление составляет 100 мА; Если теплоотвод клиента достаточно большой, статический ток может быть увеличен, как правило, 100MA-300MA звуковой эффект. (Рекомендуется 100 мА) (увеличение против часовой стрелки)3. Двойное напряжение питания: Вход Аудио выход аудио + VCC положительное напряжение-VCC отрицательное напряжение GND заземление
