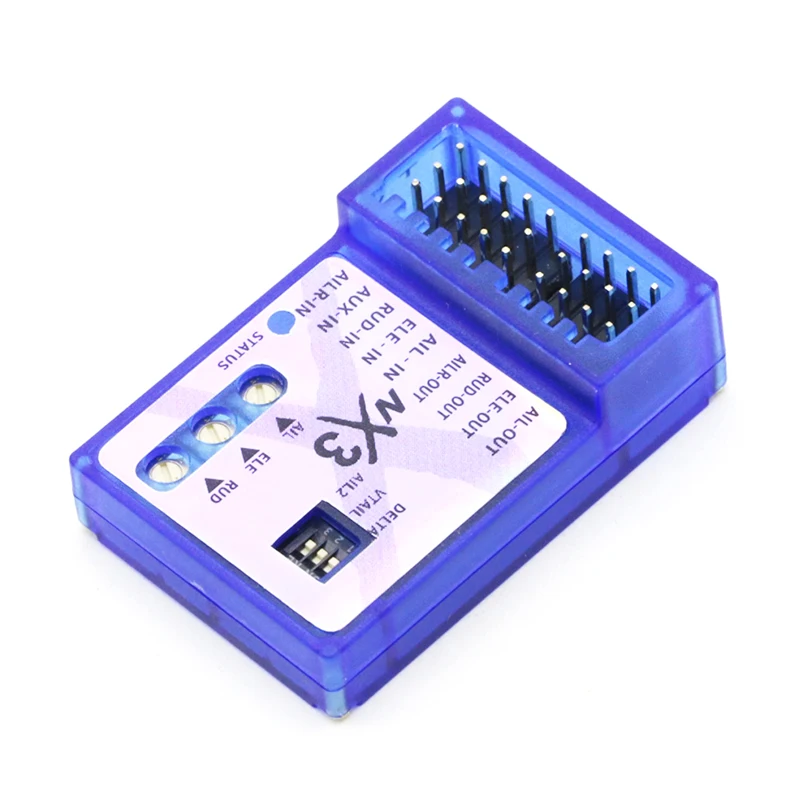

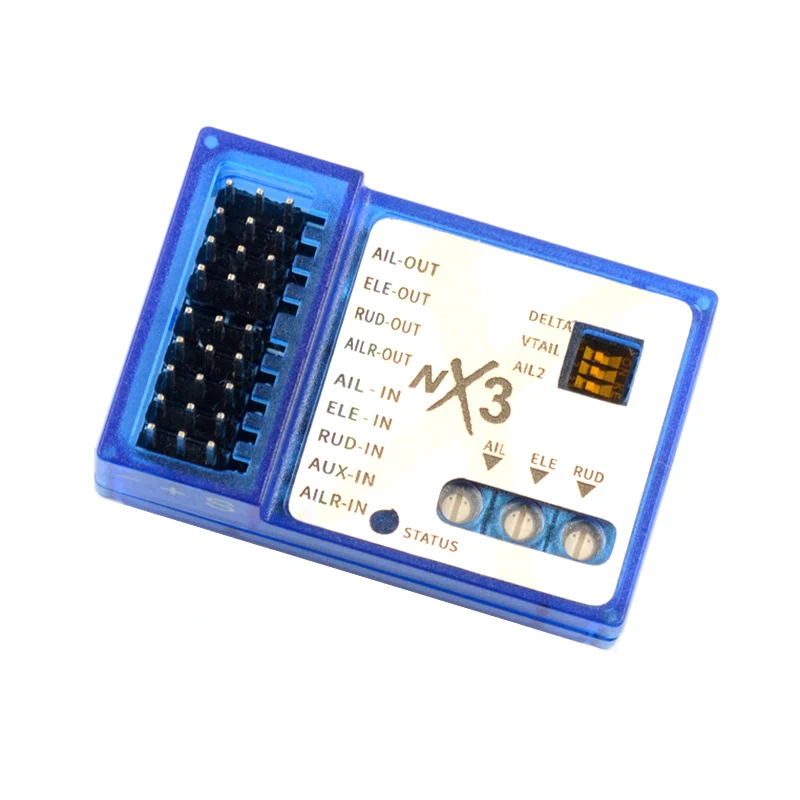

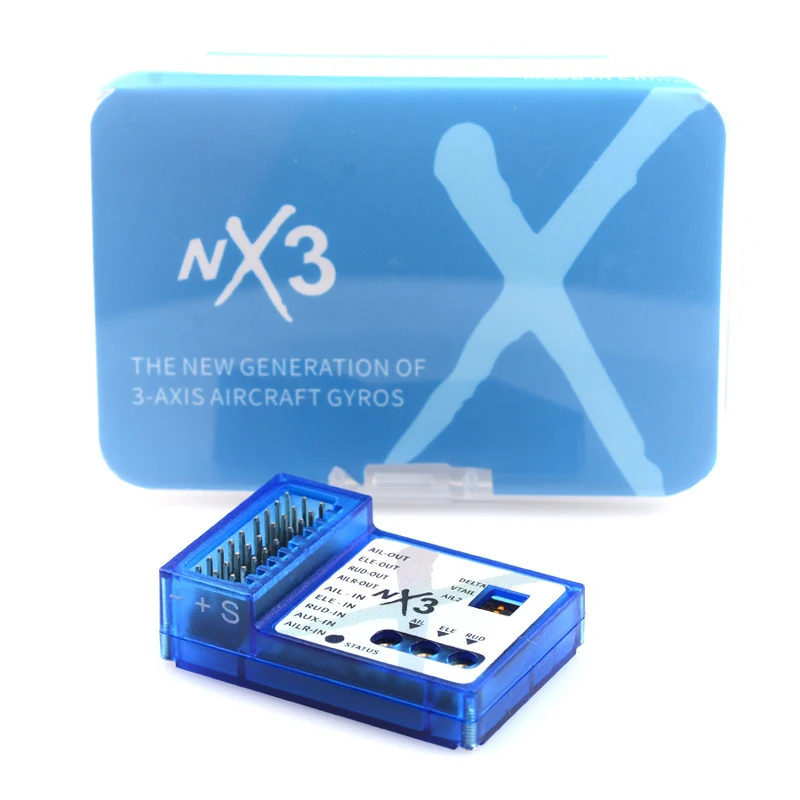

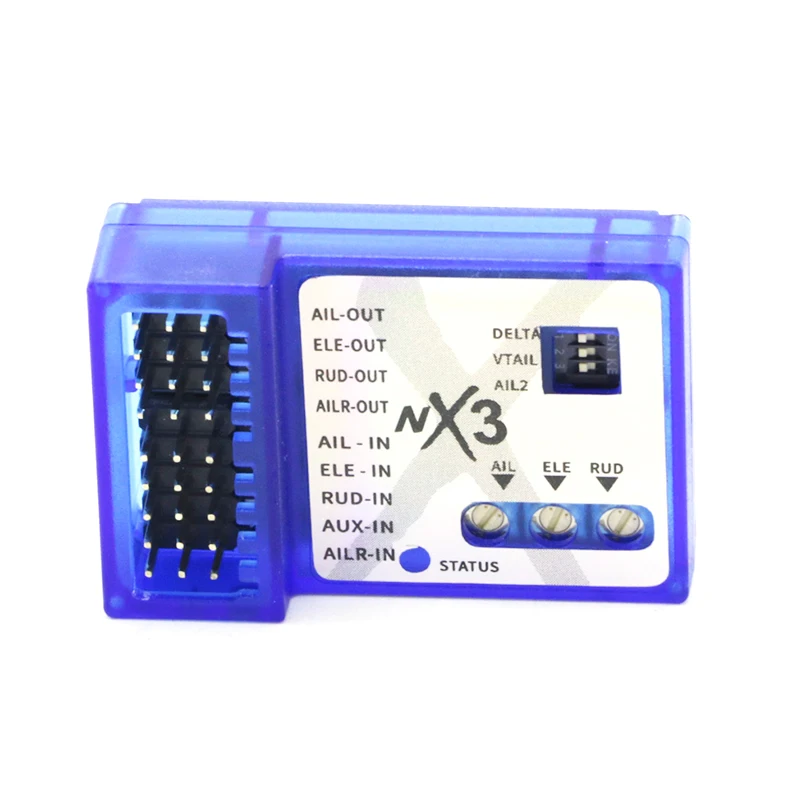

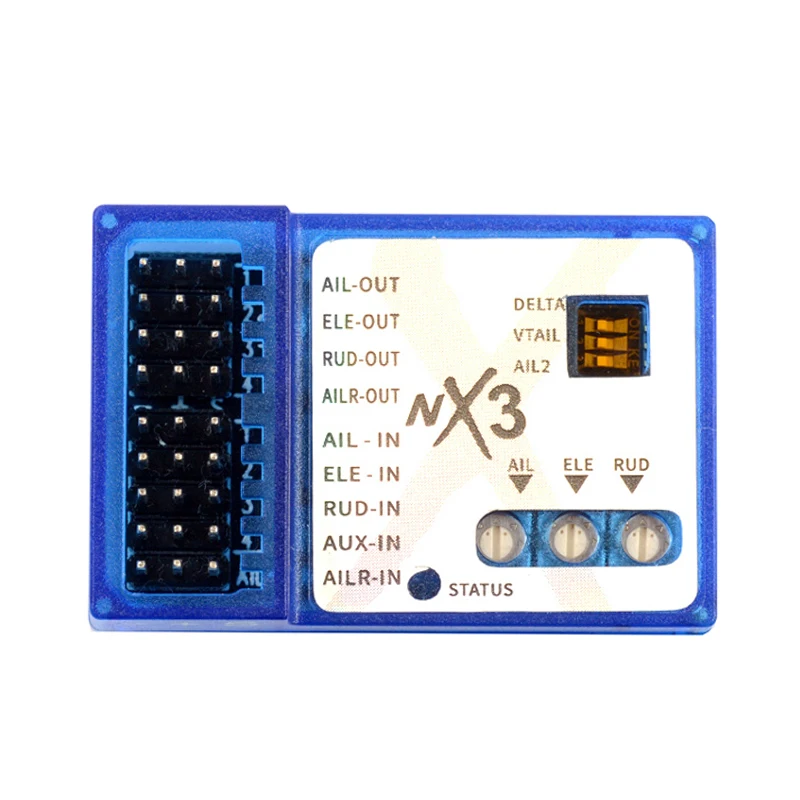

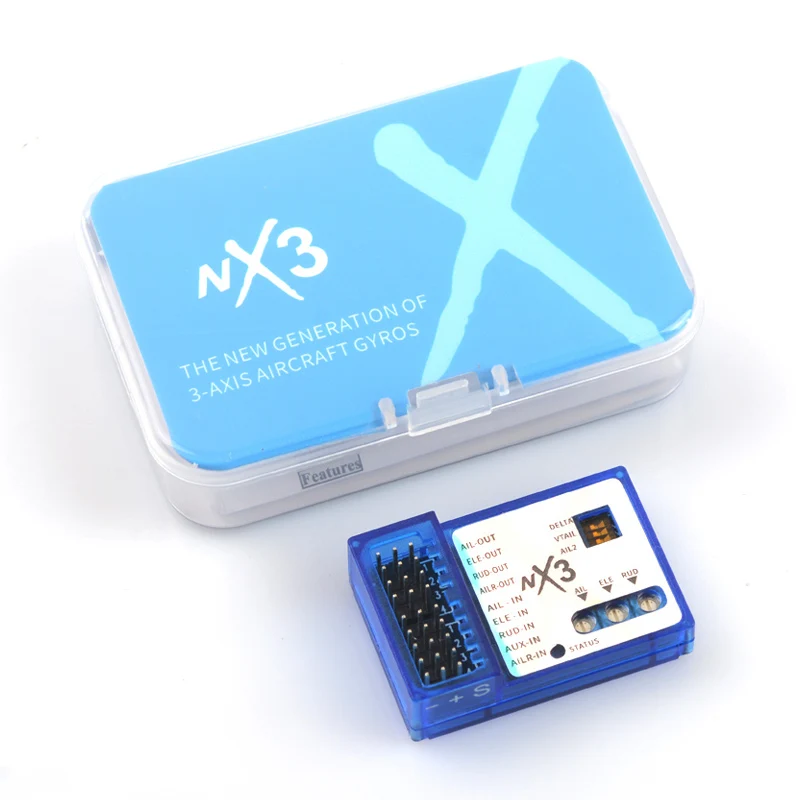

Товар: Полетный контроллер NX3
Параметр:
Диапазон напряжения: 5-6 В постоянного тока.
Размеры: 40 мм x 25 мм.
Вес: 6,5 г.
Характеристика:
1. Поддерживаются четыре типа моделей: один aileron, два ailerons , flapperons, delta и vtail.
2. Три режима полета:
Режим скорости, режим скорости для коррекции смещения.
Режим удержания, режим удержания для удержания отношения
Режим выключения гироскопа, трансзмиттер контролирует самолет напрямую.
3. Поддерживаются два вида метода управления коэффициентом усиления: главный коэффициент усиления от радио, независимая ось усиления от переменного резистора на плате контроллера.
4. Использование превосходного алгоритма обеспечивает более комфортное и более чувствительное чувство контроля.
Фокус:
Контроллер должен переосваивать положение центра после установки, или заменять новую радиосистему, или сделать обрезку (или подстричь) изменить в пределах передатчика, В противном случае сервис может автоматически перемещаться на одну сторону при переключении в режим удержания. Для этого просто быстро переверните режим полета, дважды переключитесь между режимом скорости и режимом удержания в течение 1 секунды!
Описание состояния светодиодный:
Светодиодный ВЫКЛ: NX3 в режиме гироскопа.
Светодиодный индикатор: NX3 в режиме скорости.
Светодиодный фонарик: NX3 в режиме удержания.
Предупреждение:
Пожалуйста, внимательно прочитайте следующие шаги, прежде чем начать установку нового самолета!
Шаг 1: крепление
Доску необходимо прочно установить рядом с центром тяжести самолета, используя двойную ленту. Пожалуйста, убедитесь, что Длинная сторона доски вместе с направлением движения. После установки, пожалуйста, проверьте, надежно ли крепится плата в самолете.
Шаг 2: выбор типа модели
Переключатели DIP устанавливают режим крыла, пожалуйста, сравните тип вашего самолета с обычным самолетом (одиночный aileorn), обычным самолетом (двойной aileron для flapperon), Дельта-крыло (Flywing) И V-tail в соответствии с фотографиями от 1 до 4. Если Вы меняете настройки дип-переключателя, включите питание устройства, чтобы включить новые настройки, чтобы начать действовать.

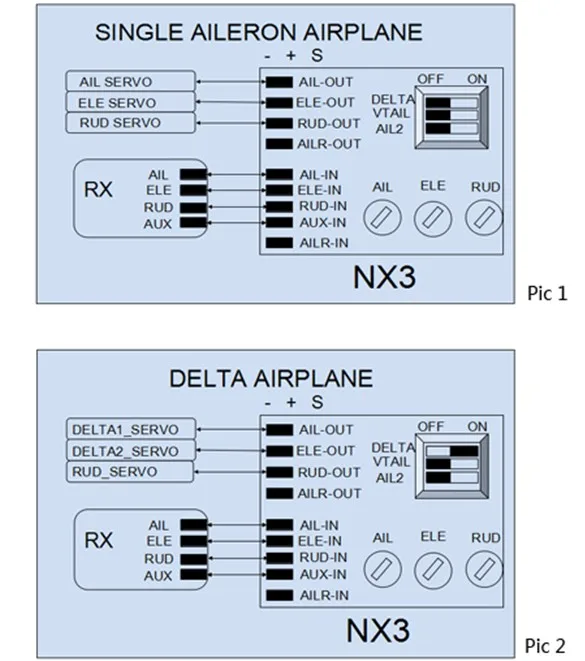

Шаг 3: проводка
Пожалуйста, подключите панель управления и радиоприемник, используя провода, предоставленные в соответствии с изображениями от 1 до 4. Обратите внимание на цвет проводов, чтобы избежать штепсельной вилки
Шаг 4: Настройка переключателя и главного канала усиления
Назначьте 3-pos-переключатель на канал, который подключил контакты «IN-4» (AUX-IN) для переключения режима полета в полете. При использовании swtich 2-pos вы можете переключаться только между режимом скорости и режимом удержания, поэтому вы не можете переключаться в режим выключения гироскопа. Будет установлен режим скорости по умолчанию, если канал переключения не подключен к плате. Если ваш трансмитер имеет функцию настройки Travl (функция регулировки конечной точки), вы можете изменить конечную точку переключателя для изменения главного усиления.
Шаг 5: Настройка направления гироскопа и усиления гироскопа
Befor flight, вы должны проверить, что направление компенсации гироскопа в порядке, в противном случае, это может привести к потере контроля или даже падению во время полета! Горшки VR gain на NX3 управляют коэффициентом коррекции и направлением для каждой оси pitch (ELE), roll (AIL) и yaw (RUD).
5 часов = Максимальное усиление в одном направлении
12 часов = нулевой коэффициент усиления
7 часов = Максимальное усиление в противоположном направлении
Чтобы выполнить проверку, включите
Доска, Возьмите самолет и проверьте его
Следующие шесть шагов ниже:
Шаг 6: переобучение центру
Быстро переверните режим полета, дважды переключитесь между режимом скорости и режимом удержания в течение 1 секунды!

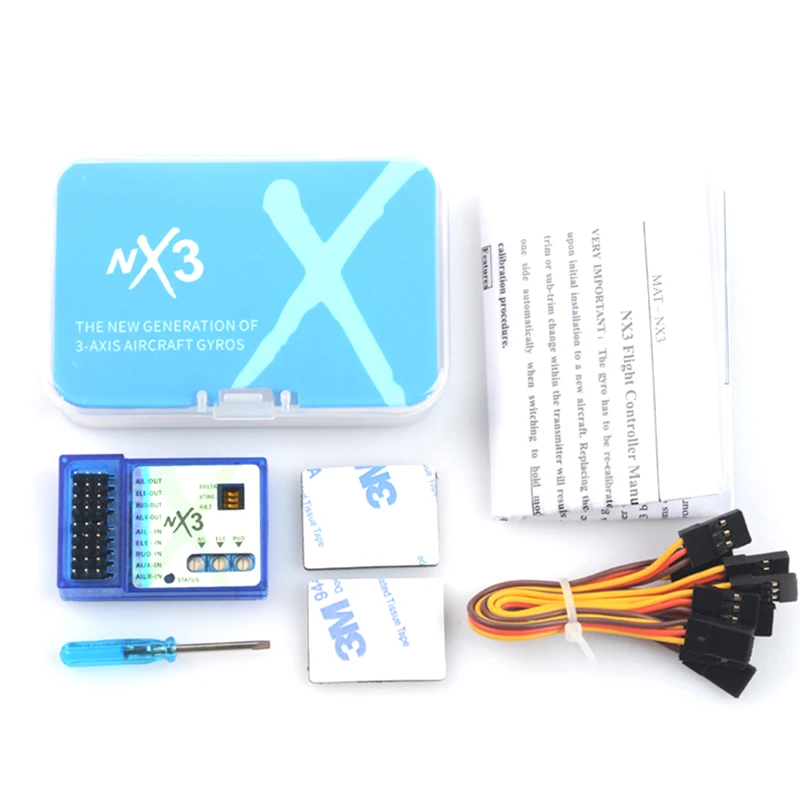

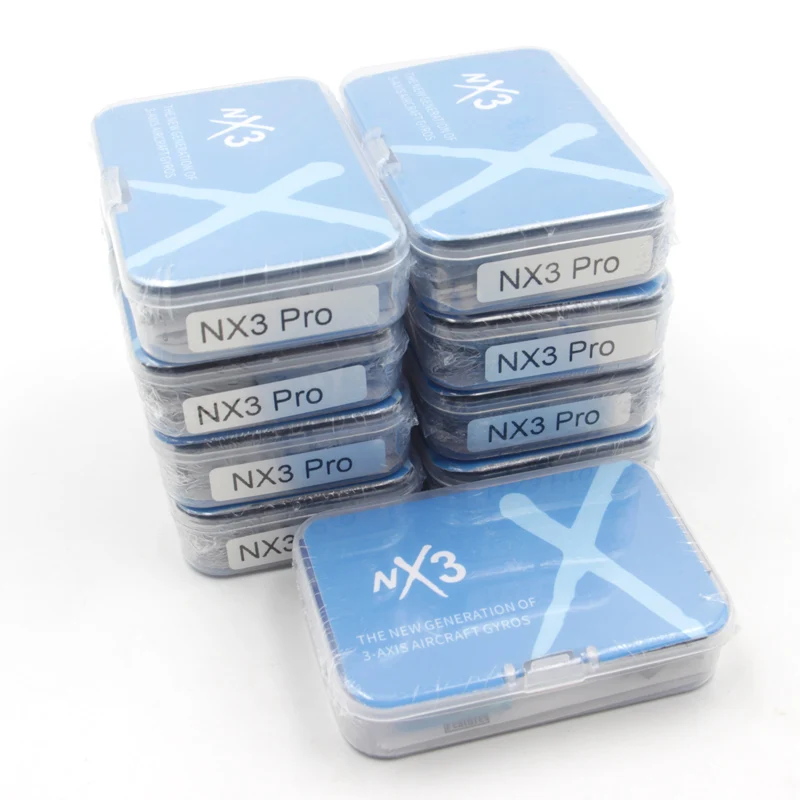

Упаковка включает:
Плата полетного контроллера NX3-1 шт.
1 х Руководство NX3
5 проводов
Двусторонняя лента-1 шт.
