EI PC40 вертикальный горизонтальный трансформатор ферритовый магнитный сердечник пластиковая катушка EI22 EI25 EI28 EI30 EI33 EI40 EI50 EI60
Последнее обновление: 25.03.2022
Название продукта

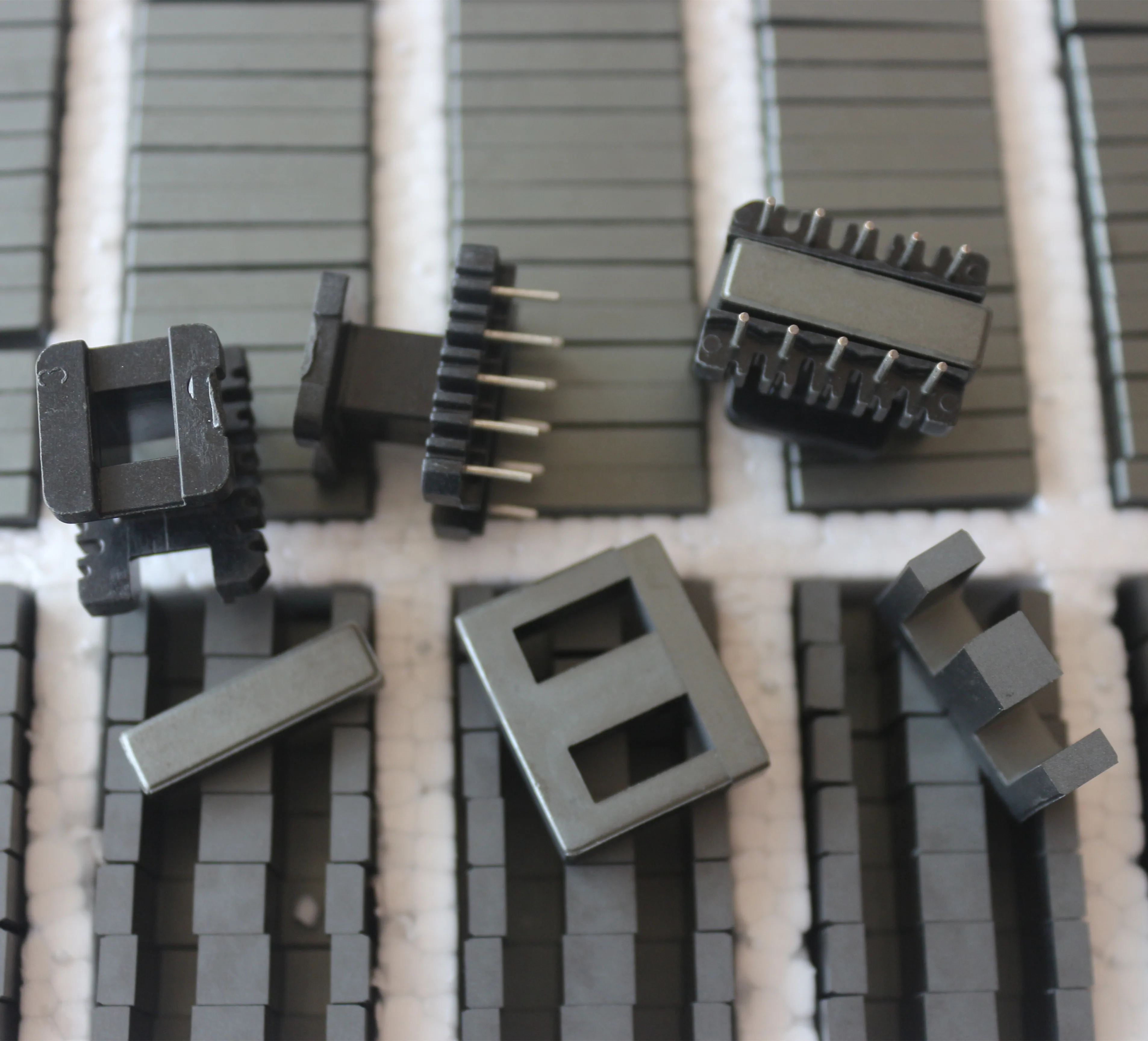

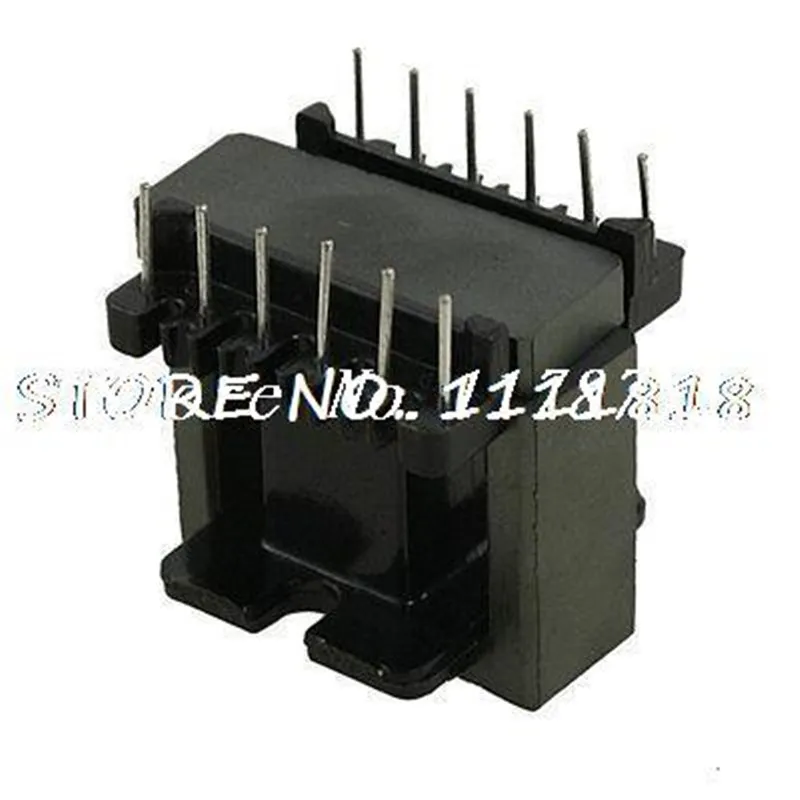

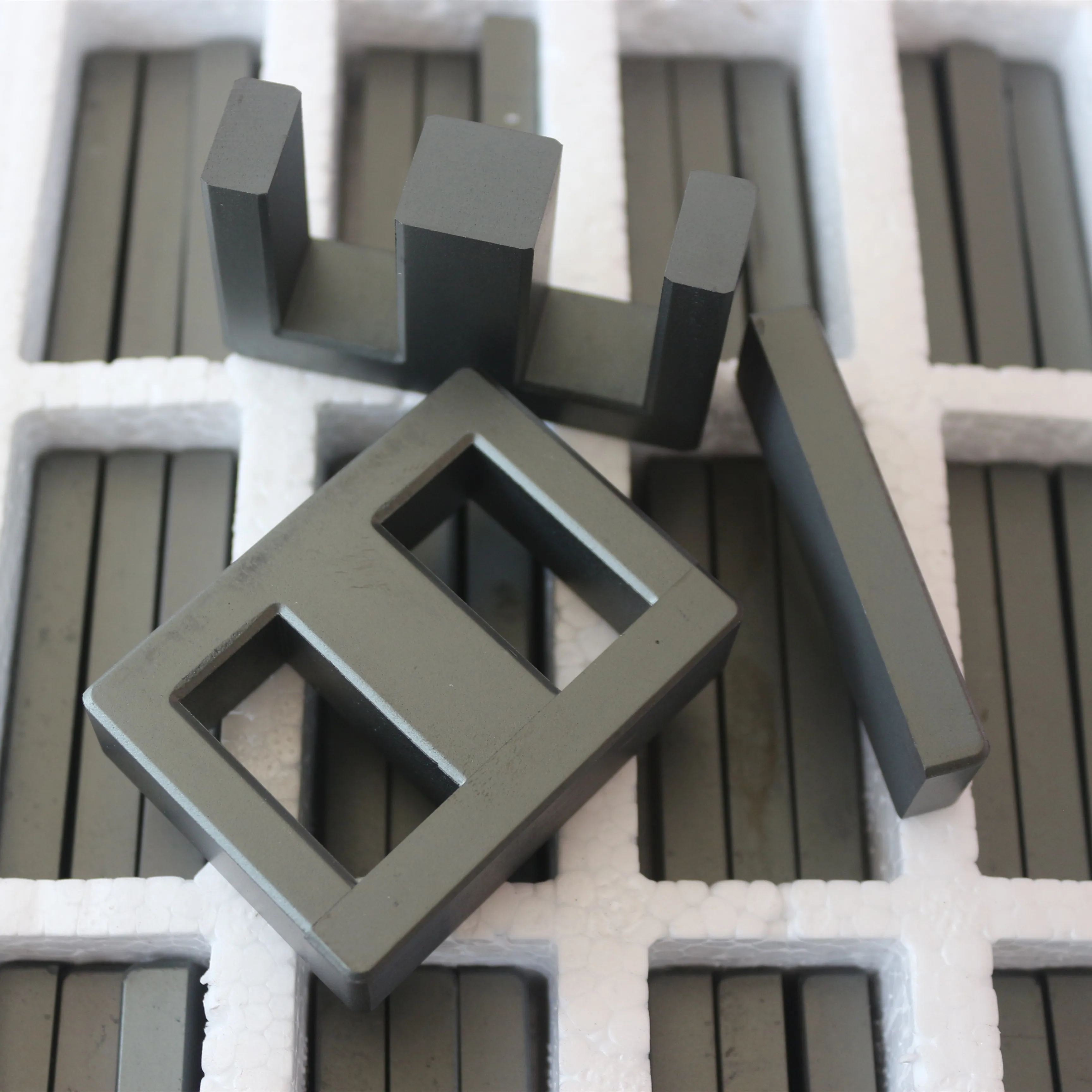

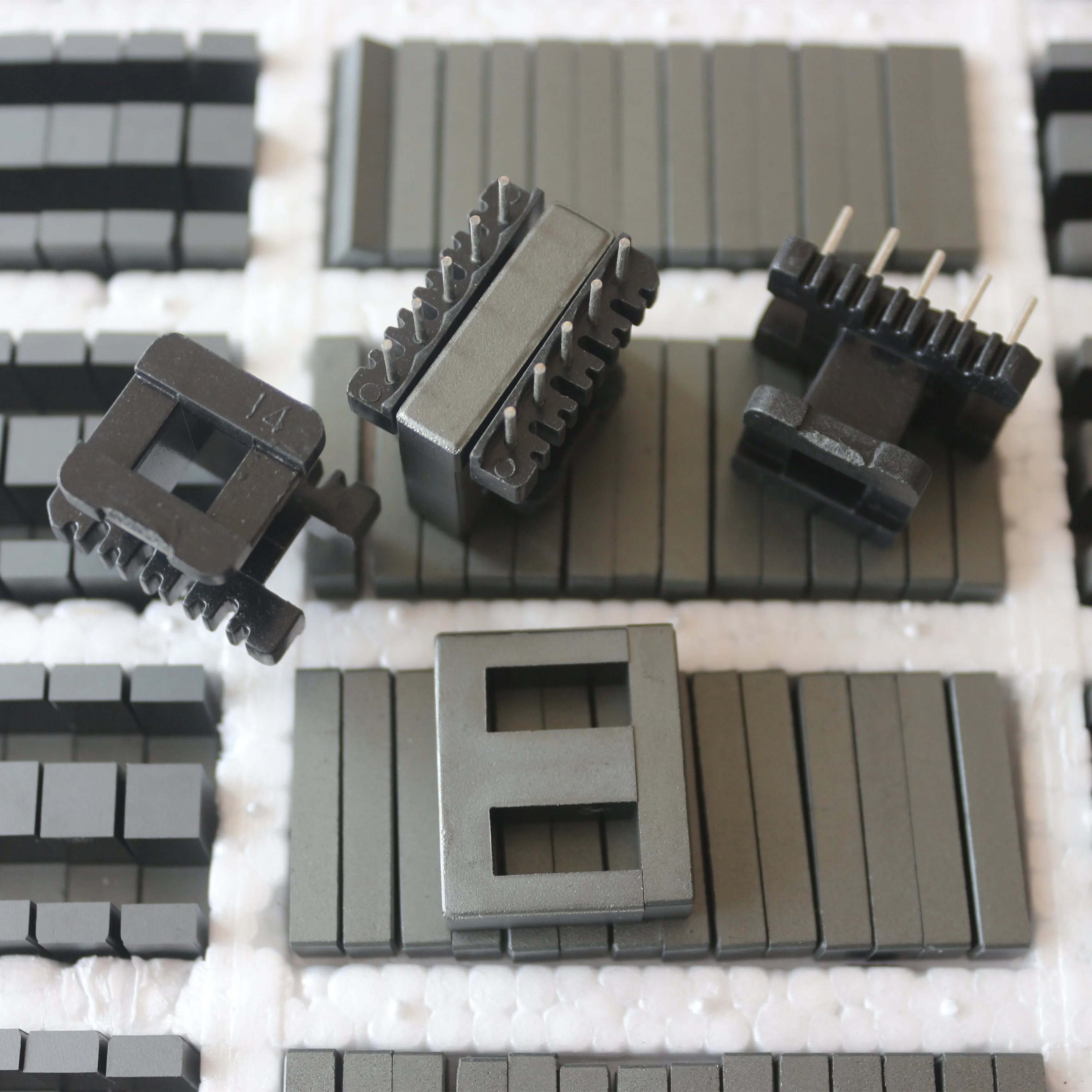

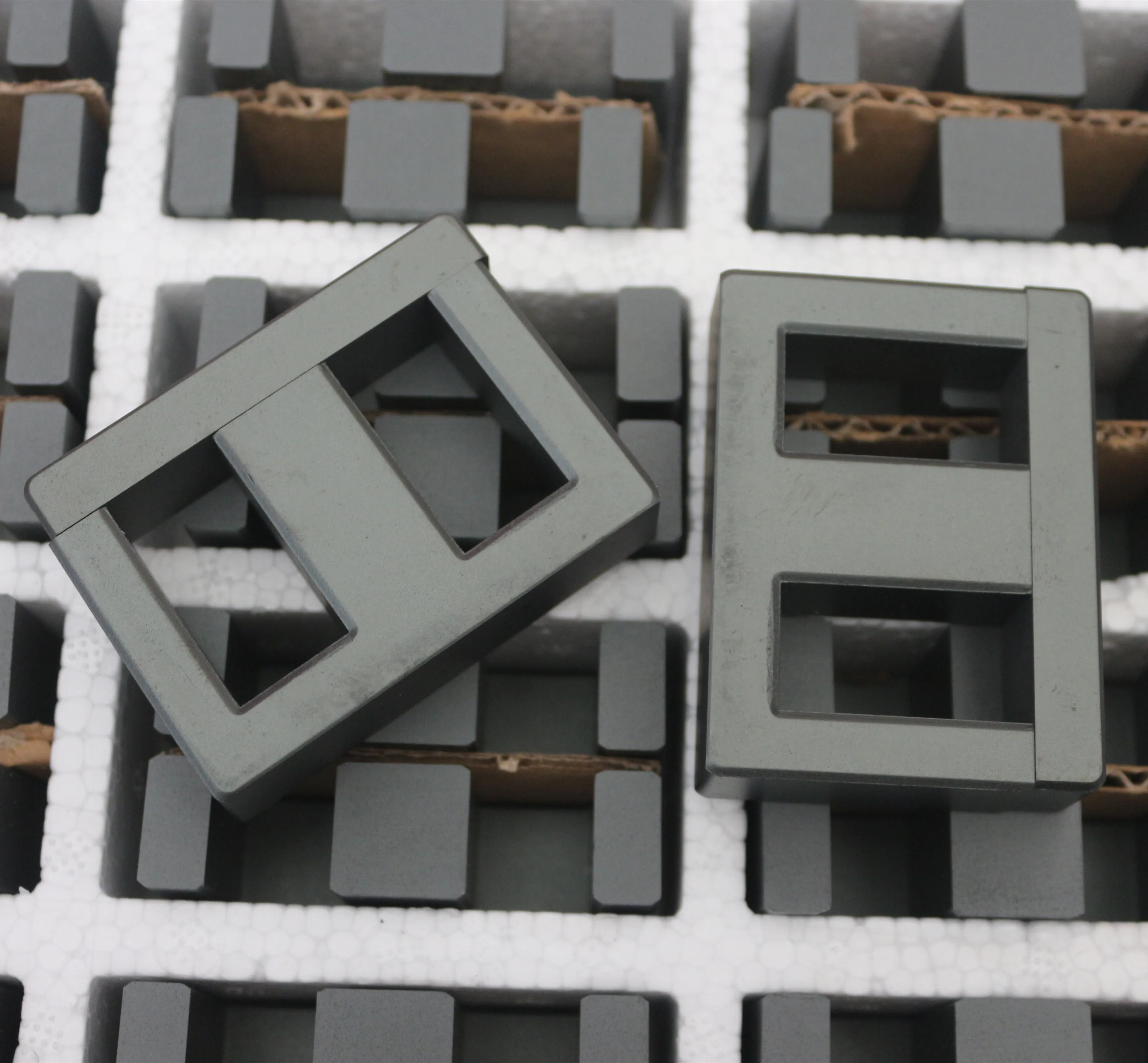

Ферритовый сердечник + бобины
Модель
EI22 EI25 EI28 EI30 EI33 EI40 EI50 EI60
Материал
Железо, пластик
Цвет
Темно-серый, черный
Модель: EI22
Рама: Вертикальная 4 + 4
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 12,5 мм Шаг слота: 8,5 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 22,0 мм B: 15,6 мм C: 6,0 мм D: 6,0 мм E: 10,8 мм F: 15,0 мм I: 4,0 мм
Модель: EI22
Рама: Вертикальная 5 + 5 (пятно ряд интервал: 10,4 мм)
Материал: PC40
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 22,0 мм B: 15,6 мм C: 6,0 мм D: 6,0 мм E: 10,8 мм F: 15,0 мм I: 4,0 мм
Модель: EI25
Рама: вертикальная 3 + 3
Материал: PC40
Иглы размер шага: 6,35 мм строки шаг: 12,6 мм Шаг слот: 10,0 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 25,4 мм B: 18,6 мм C: 6,3 мм D: 6,3 мм E: 12,8 мм F: 15,8 мм I: 3,0 мм
Модель: EI25
Рама: Вертикальная 4 + 4
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 12,6 мм Шаг слота: 10,7 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 25,4 мм B: 18,6 мм C: 6,3 мм D: 6,3 мм E: 12,8 мм F: 15,8 мм I: 3,0 мм
Модель: EI25
Рама: Вертикальная 5 + 5
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 15,2 мм Шаг слота: 10,7 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 25,4 мм B: 18,6 мм C: 6,3 мм D: 6,3 мм E: 12,8 мм F: 15,8 мм I: 3,0 мм
Модель: EI28
Рама: Вертикальная 5 + 5
Материал: PC40
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 28,0 мм B: 18,6 мм C: 7,2 мм D: 10,7 мм E: 12,8 мм F: 16,6 мм I: 4,0 мм
Модель: EI28
Рама: вертикальная 6 + 6
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 17,6 мм Шаг слота: 10,0 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 28,0 мм B: 18,6 мм C: 7,2 мм D: 10,7 мм E: 12,8 мм F: 16,6 мм I: 4,0 мм
Модель: EI28
Рама: вертикальная 9 + 9
Материал: PC40
Иглы размер шага: 4,0 мм строки шаг: 17,6 мм Шаг слот: 10,0 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 28,0 мм B: 18,6 мм C: 7,2 мм D: 10,7 мм E: 12,8 мм F: 16,6 мм I: 4,0 мм
Модель: EI30
Рама: Вертикальная 5 + 5
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 17,5 мм Шаг слота: 13,8 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 30,0 мм B: 20,2 мм C: 10,6 мм D: 10,5 мм E: 16,0 мм F: 21,4 мм I: 5,5 мм
Модель: EI30
Рама: вертикальная 6 + 6
Материал: PC40
Иглы размер шага: 5,0 мм строки шаг: 20,0 мм Шаг слот: 13,2 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 30,0 мм B: 20,2 мм C: 10,6 мм D: 10,5 мм E: 16,0 мм F: 21,4 мм I: 5,5 мм
Модель: EI33
Рама: вертикальная 6 + 6, вертикальная 7 + 7
Материал: PC40
Вертикальный 6 + 6 стежка шаг: 5,0 мм строки шаг: 22,5 мм Шаг слот: 16,4 мм
Вертикальный 7 + 7 стежка шаг: 5,0 мм строки шаг: 22,5 мм Шаг слот: 16,8 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 33,0 мм B: 23,5 мм C: 9,7 мм D: 12,7 мм E: 19,6mm F: 24,0 мм I: 5,0 мм
Модель: EI33
Рама: вертикальная 9 + 9
Материал: PC40
Иглы размер шага: 5,0 мм строки шаг: 23,5 мм Шаг слот: 16,4 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 33,0 мм B: 23,5 мм C: 9,7 мм D: 12,7 мм E: 19,6mm F: 24,0 мм I: 5,0 мм
Модель: EI40
Рама: вертикальная 6 + 6
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 22,5 мм Шаг слота: 17,6 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 40,0 мм B: 28,0 мм C: 11,9 мм D: 11,6 мм E: 20,5 мм F: 27,5 мм I: 6,7 мм
Модель: EI50
Рама: вертикальная 6 + 6
Материал: PC40
Иглы размер шага: 7,5 мм строки шаг: 27,5 мм Шаг слот: 21,2 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 50,5 мм B: 35,0 мм C: 14,6 мм D: 14,7 мм E: 24,9 мм F: 33,4 мм I: 9,0 мм
Модель: EI60
Рама: вертикальная 6 + 6
Материал: PC40
Иглы размер шага: 7,2 мм строки шаг: 34,9 мм Шаг слот: 23,5 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 60,0 мм B: 43,9 мм C: 15,4 мм D: 15,4 мм E: 27,4mm F: 36,2 мм I: 8,5 мм
Модель: EI25
Рама: горизонтальная 4 + 4
Материал: PC40
Иглы размер шага: 4,0 мм строки шаг: 15,0 мм Шаг слот: 11,0 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 25,4 мм B: 18,6 мм C: 6,3 мм D: 6,3 мм E: 12,8 мм F: 15,8 мм I: 3,0 мм
Модель: EI30
Рама: горизонтальная 5 + 5
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 18,5 мм Шаг слота: 13,8 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 30,0 мм B: 20,2 мм C: 10,6 мм D: 10,5 мм E: 16,0 мм F: 21,4 мм I: 5,5 мм
Модель: EI40
Рама: горизонтальная 7 + 7
Материал: PC40
Шаг иглы: 5,0 мм Шаг строк: 25,8 мм Шаг слота: 18,1 мм
Блок: один комплект (включая один магнитный сердечник и один скелет)
A: 40,0 мм B: 28,0 мм C: 11,9 мм D: 11,6 мм E: 20,5 мм F: 27,5 мм I: 6,7 мм
Отзывы покупателей
Страна: MX Value of Resistance: EI40 Core Доставка: Standard Shipping 20.03.2023
Очень хорошая упаковка все прошло хорошо Привет из героя Ногалес Сонора
Страна: RU Value of Resistance: EI60 6w6 Vertical Доставка: ePacket 14.03.2023

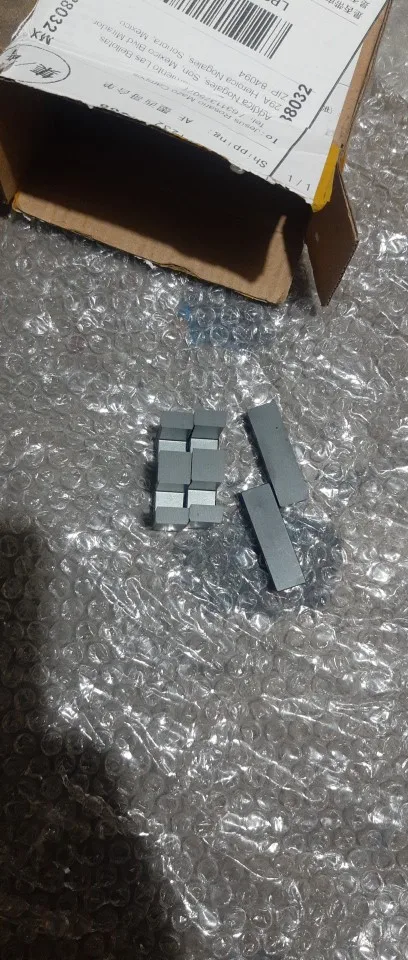

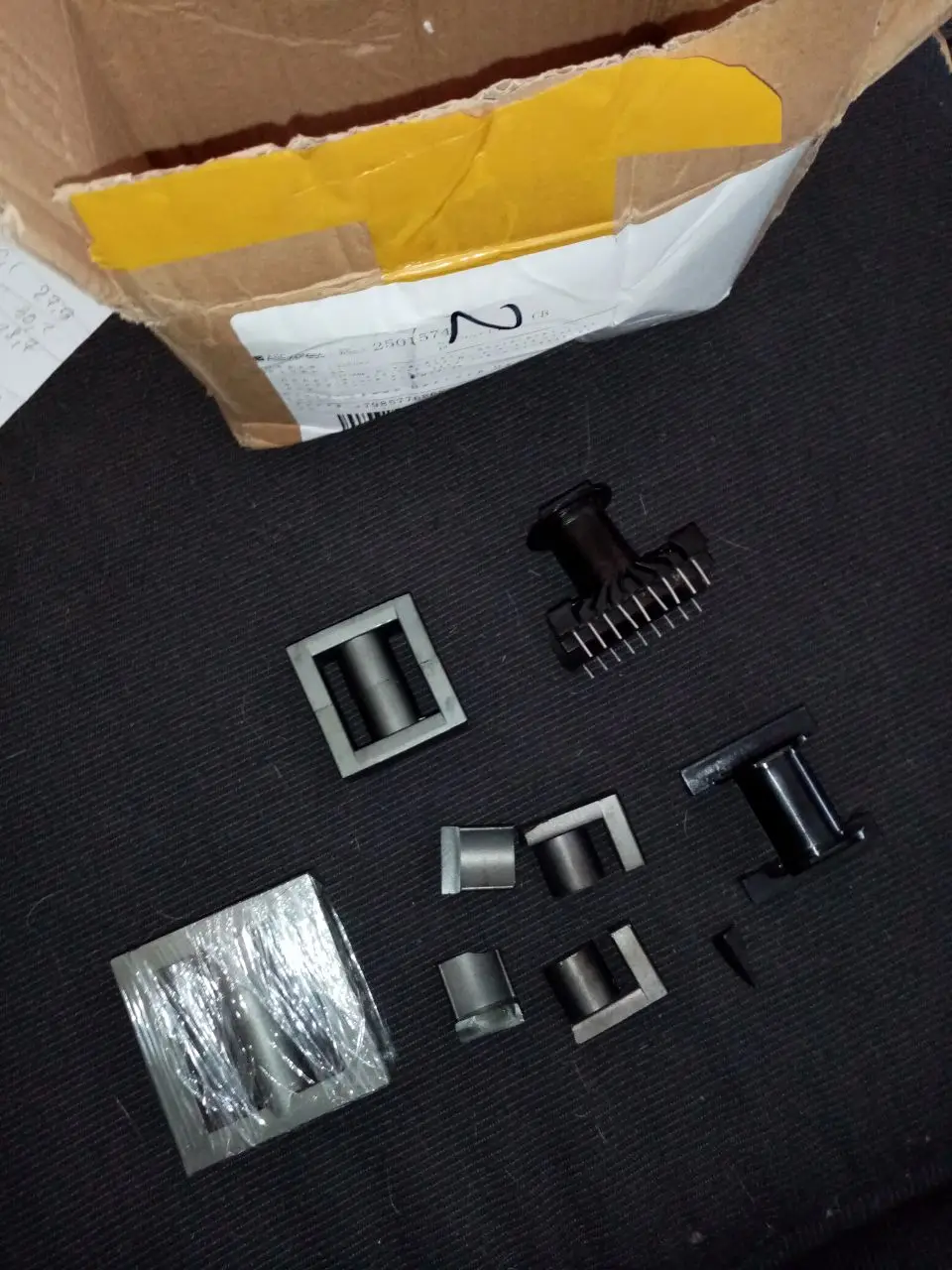

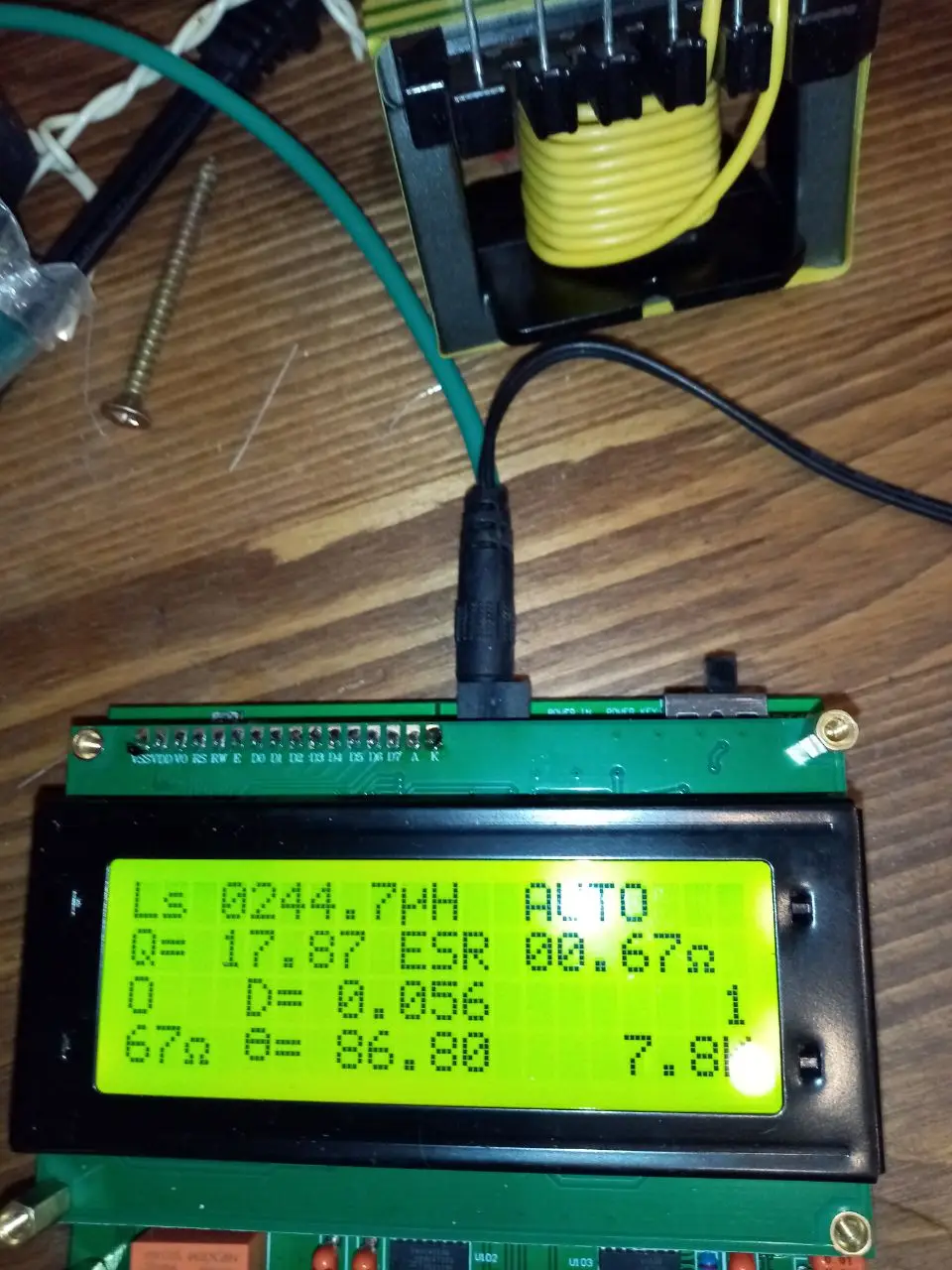

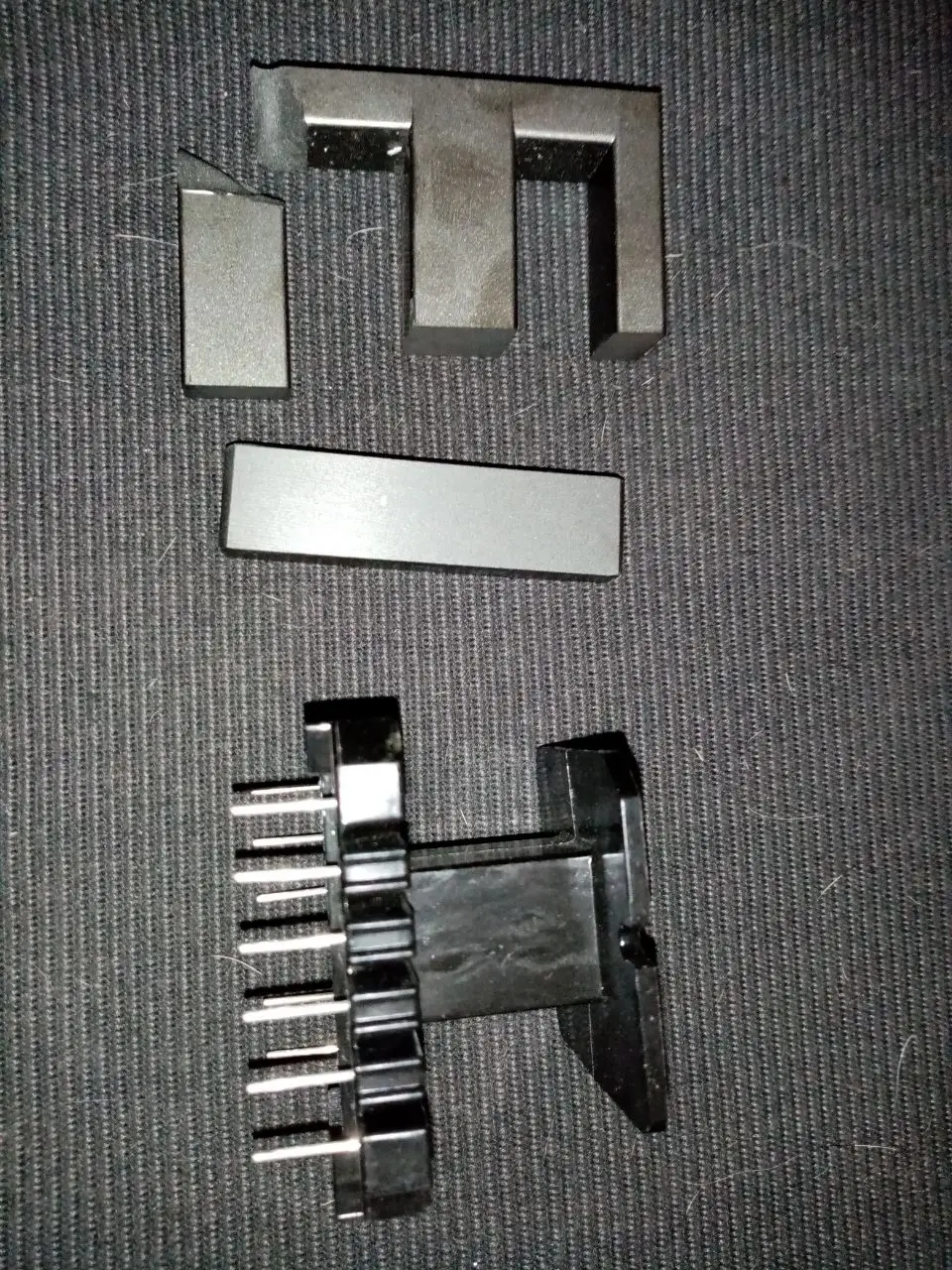

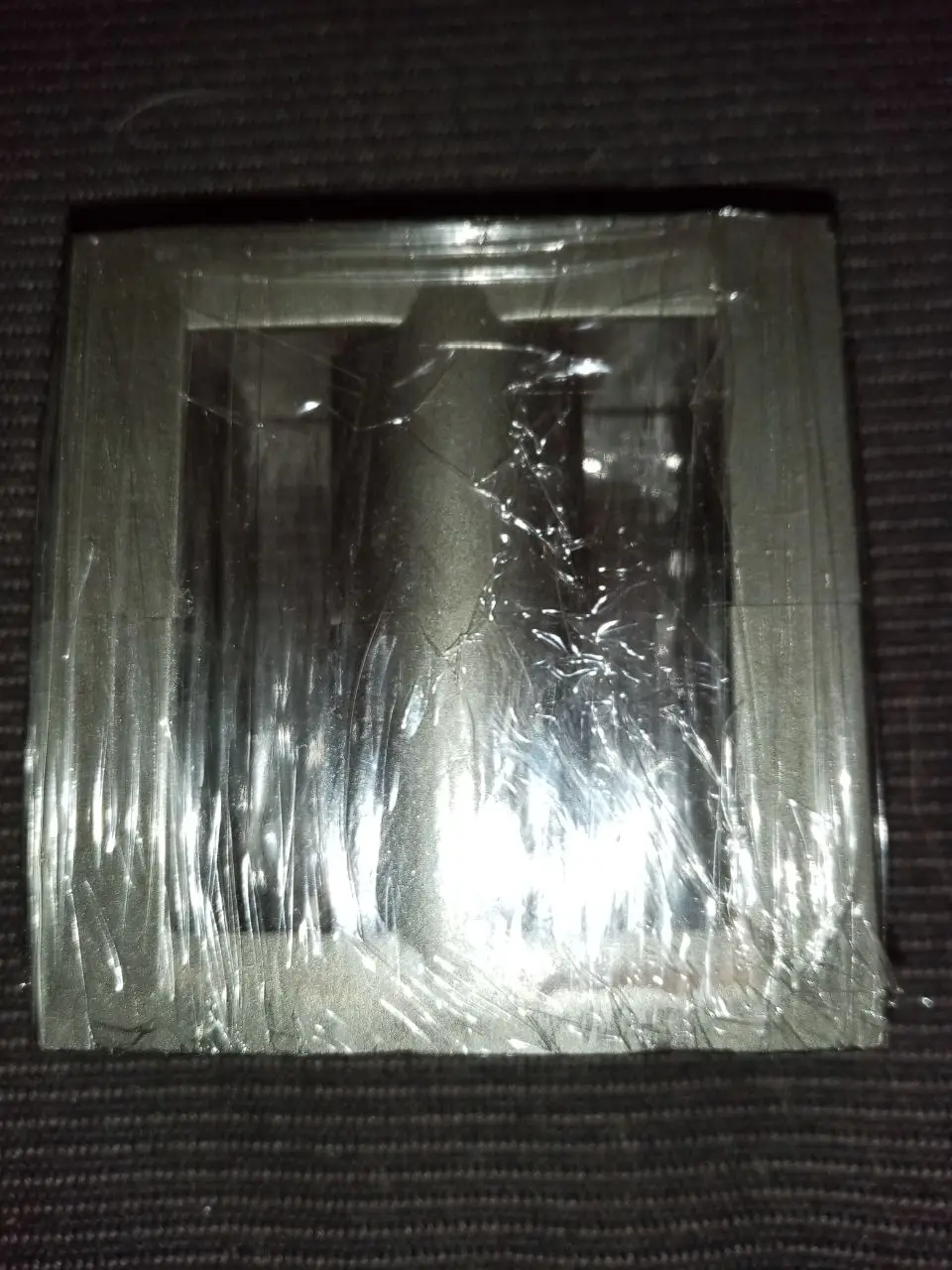

Пришел битый. Коробка огромная, но упакованоплохо! Заказывал четыре разных сердечника - два колотые. Что такое стрейч плёнка знают и EC5962 замотали. Неужели трудно все так упаковывать?!! Размеры соответствуют. 10 витков дают индуктивность 244-252 мкГ на частотах 7,8кГц и 1кГц. Цена отличная, но на упаковке нельзя экономить!
A***v
Страна: KZ Value of Resistance: EI60 6w6 Vertical Доставка: Cainiao Standard For Special Goods 17.01.2023
Хорошо упаковано в коробку, все целое. По качеству и размерам вопросов нет - как в описании. Шаг выводов каркаса - 7.5 мм, 6+6 шт, d=1.0 мм, между рядами - 35.0 мм. Размеры "окна" с каркасом 13.5 х 24.0 мм
M***v
Страна: KZ Value of Resistance: EI60 6w6 Vertical Доставка: Cainiao Super Economy for Special Goods 27.03.2023
Нормально
J***N
Страна: FR Value of Resistance: EI50 6w6 Vertical Доставка: Cainiao Standard For Special Goods 19.12.2022
Соответствует моим ожиданиям, но очень медленная доставка.
V***o
Страна: RU Value of Resistance: EI50 6w6 Vertical Доставка: Cainiao Standard For Special Goods 02.11.2022
Товар точно такой который заказывал. Но с доставкой какая то путаница. Я думал что уже не придет. И когда я его получил (без оповещения) ровно через месяц после получения получил запрос от продавца магазина чтобы я отправил отзыв на товар. Я недоволен.
Покупатель
Страна: BY Value of Resistance: EI33 6w6 Vertical Доставка: Saver Shipping 28.10.2022
СУПЕР!
V***m
Страна: RU Value of Resistance: EI28 6w6 Vertical Доставка: Saver Shipping 08.12.2022
Хорошо.
A***v
Страна: RU Value of Resistance: EI30 6w6 Vertical Доставка: Saver Shipping 22.03.2023

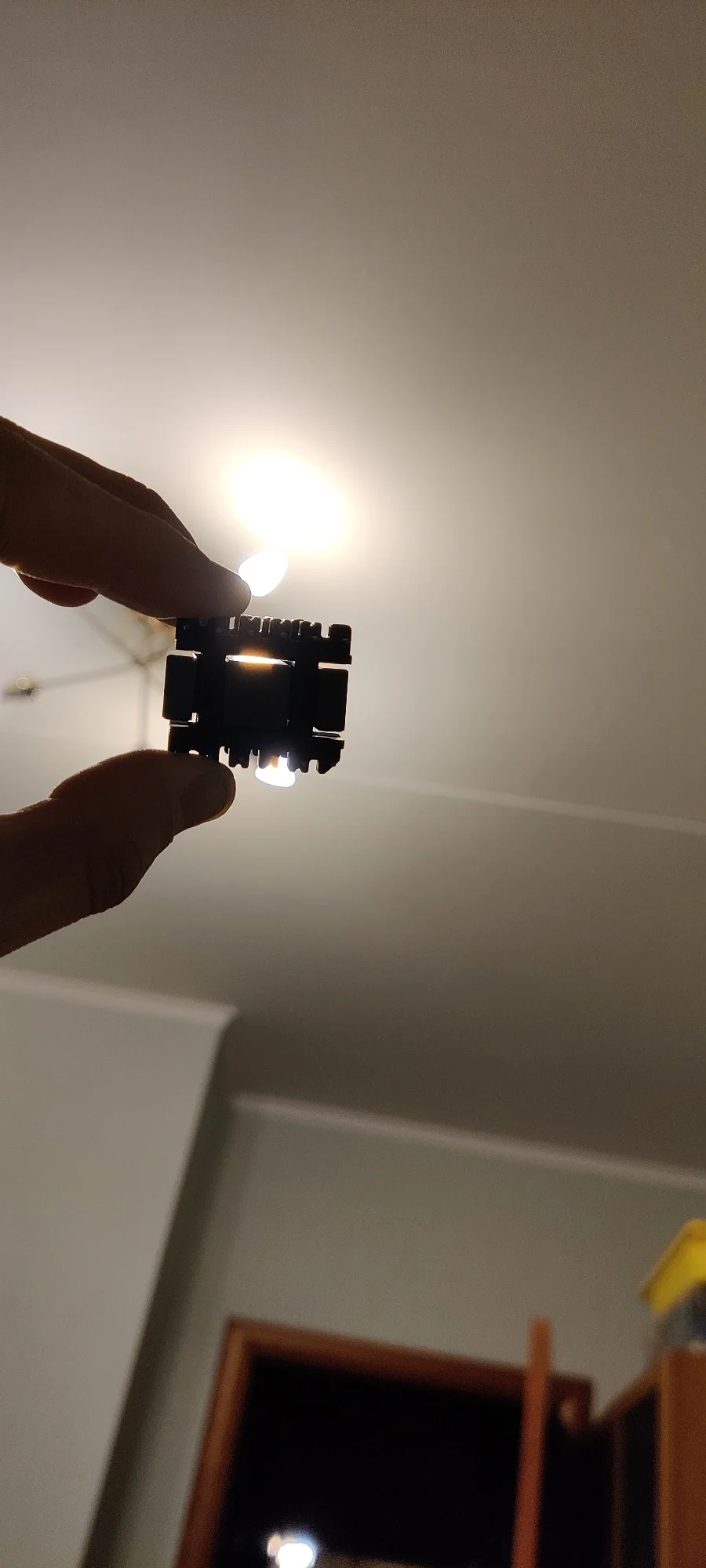

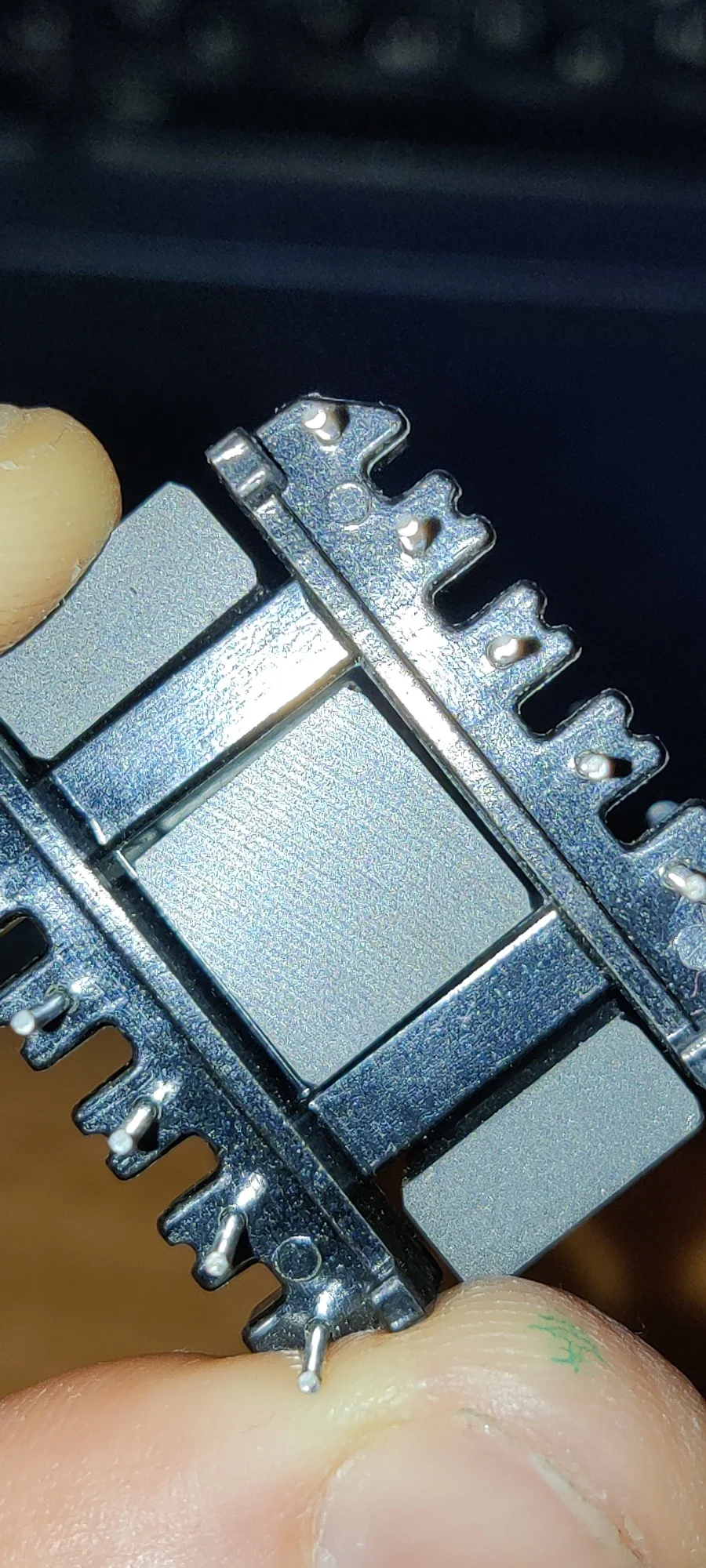

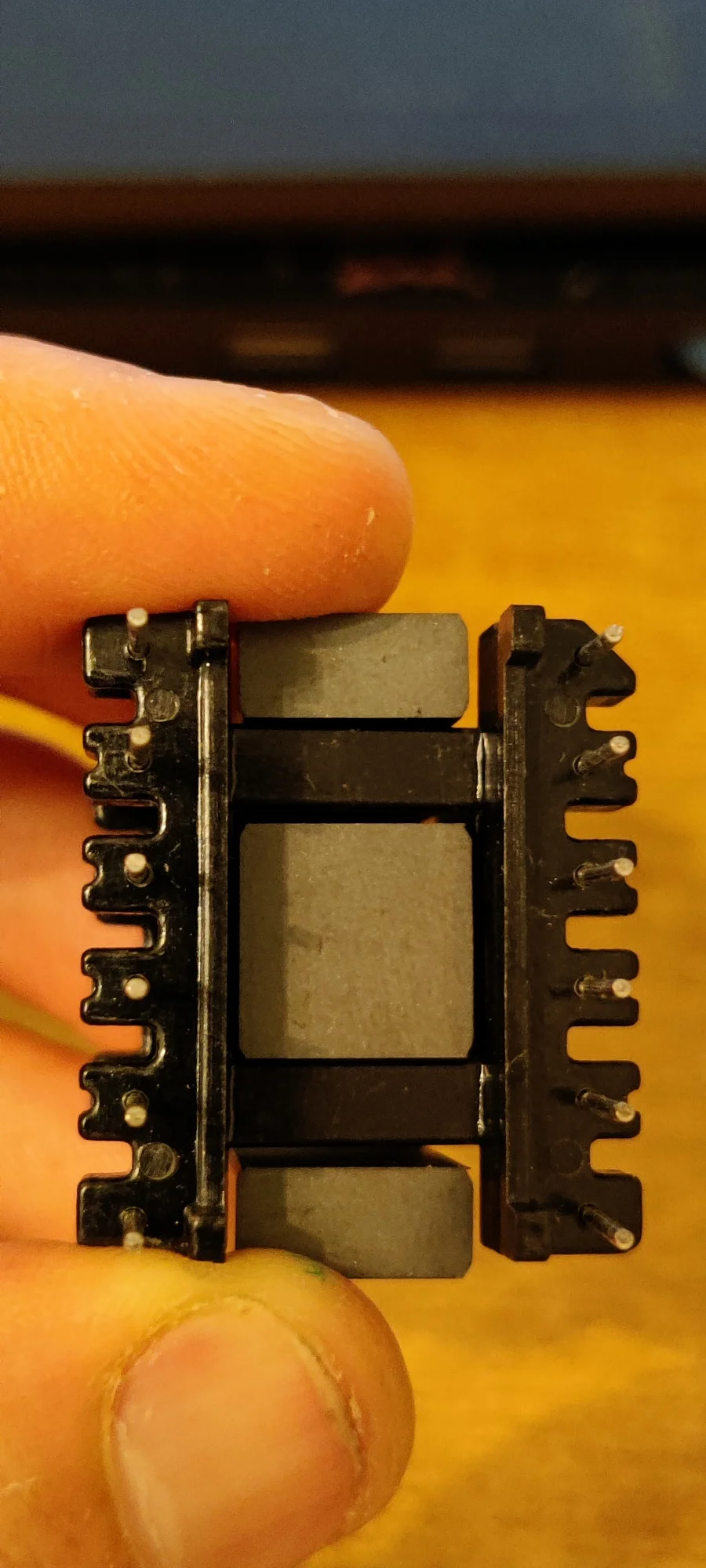

стержень в каркасе люфтит во все стороны - слишком большие зазоры ! придется самостоятельно делать каркас для намотки ((.
A***v
Страна: RU Value of Resistance: EI40 6w6 Vertical Доставка: Saver Shipping 23.02.2023
катушка не от этого сердечника меньше
