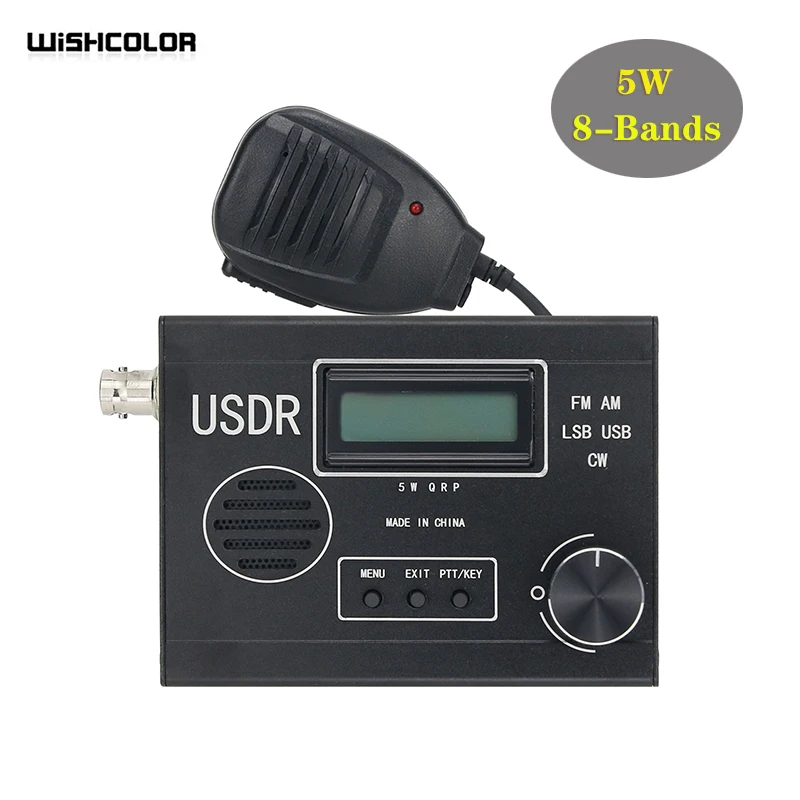

Wishcolor 5 Вт 8-полосный SDR радиоприемник SDR трансивер FM AM LSB USB CW с дисплеем для USDR USDX

5 Вт/8-Band SDR радиоприемник SDR трансивер FM AM LSB USB CW с Экран дисплея для USDR USDX

Программное обеспечение с открытым исходным кодом для USDX:Https://github.com/threeme3/QCX-SSB/tree/feature-rx-improvedНекоторые аппаратные сайты с открытым исходным кодом: https://dl2man.de/Https://antrak.org.tr/blog/projeler/usdx-an-arduino-based-sdr-all-mode-hf-transceiver-pcb-iteration-v1-02/Https://www.qsl.net/py2ohh/trx/usdx/usdx.html

Описание:

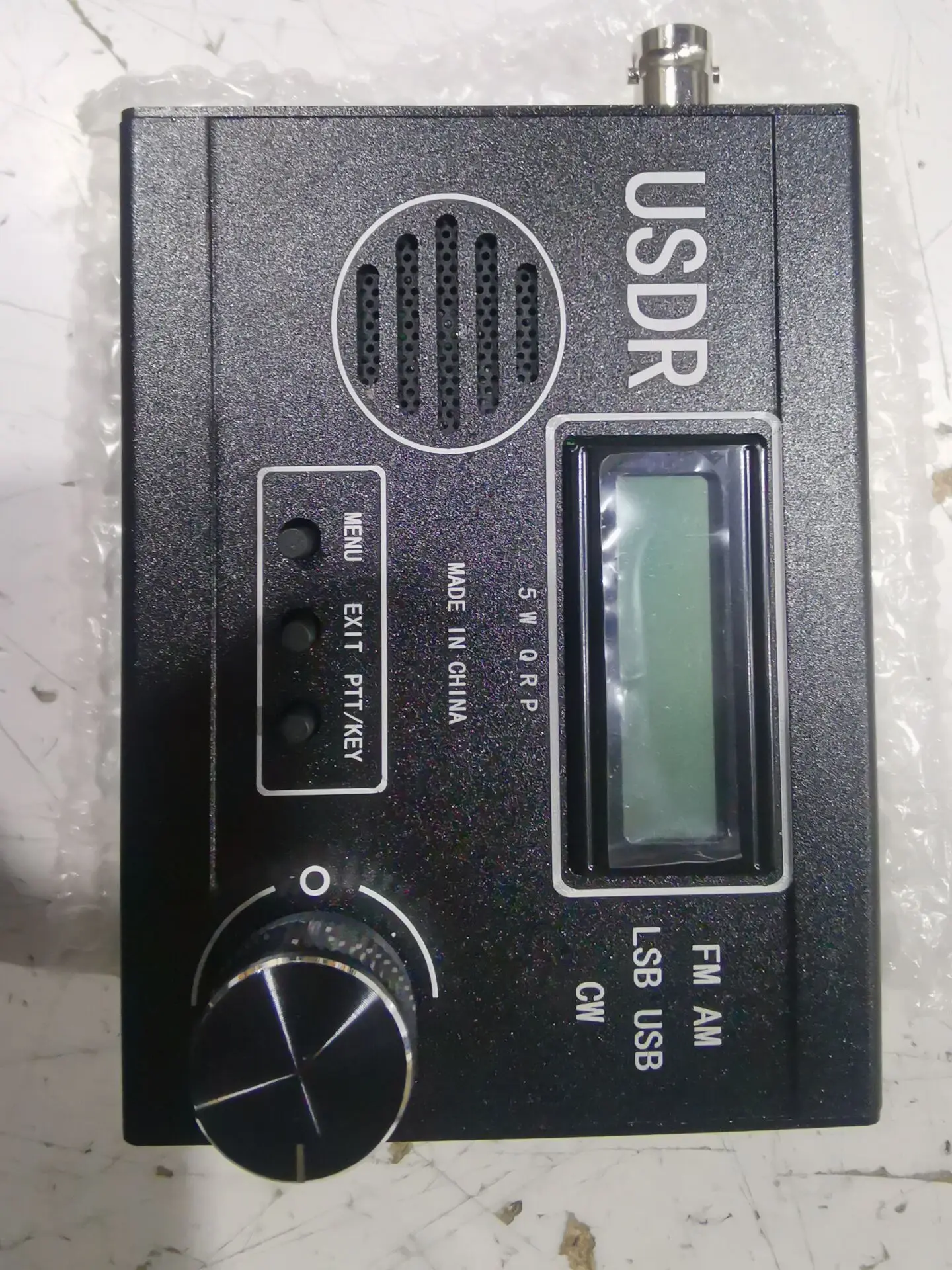

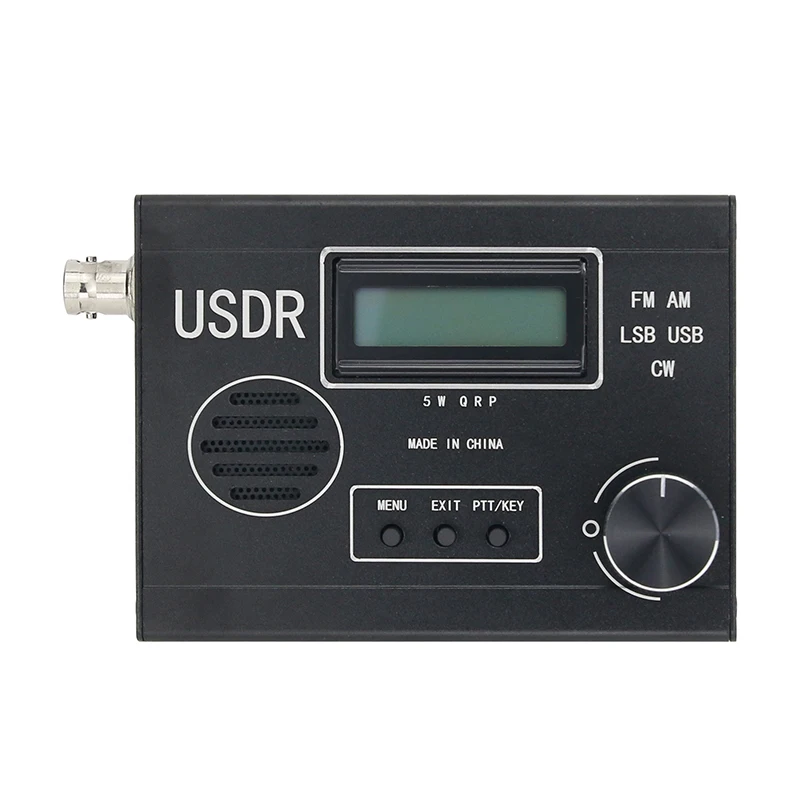

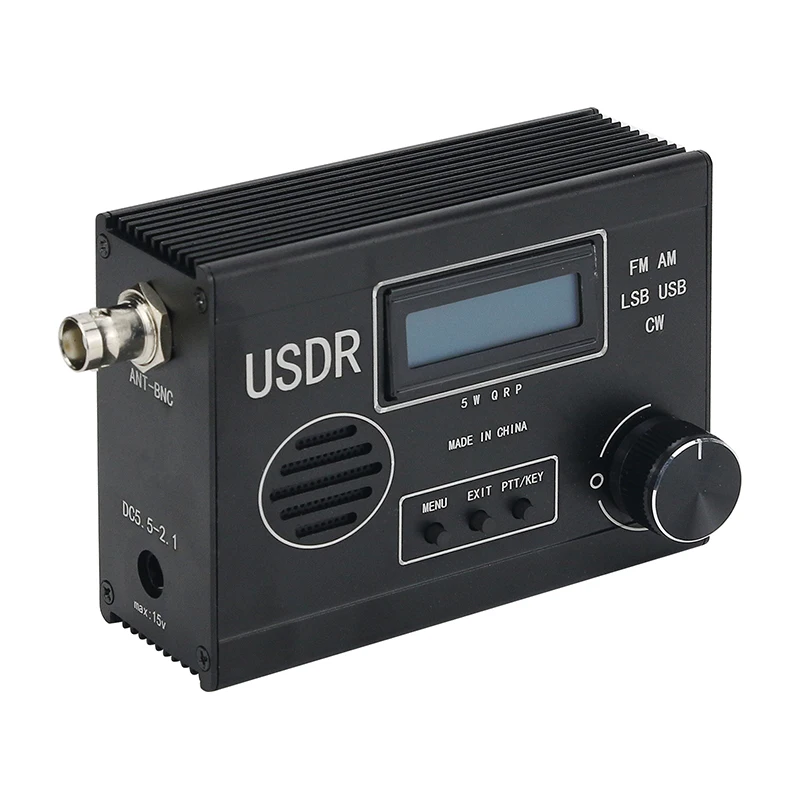

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Он может похвастаться 1602 экраном, оснащенным зарядным устройством, встроенным динамиком! Он может быть подключен к автоматической клавише и может быть декодирован cw.

Особенности:

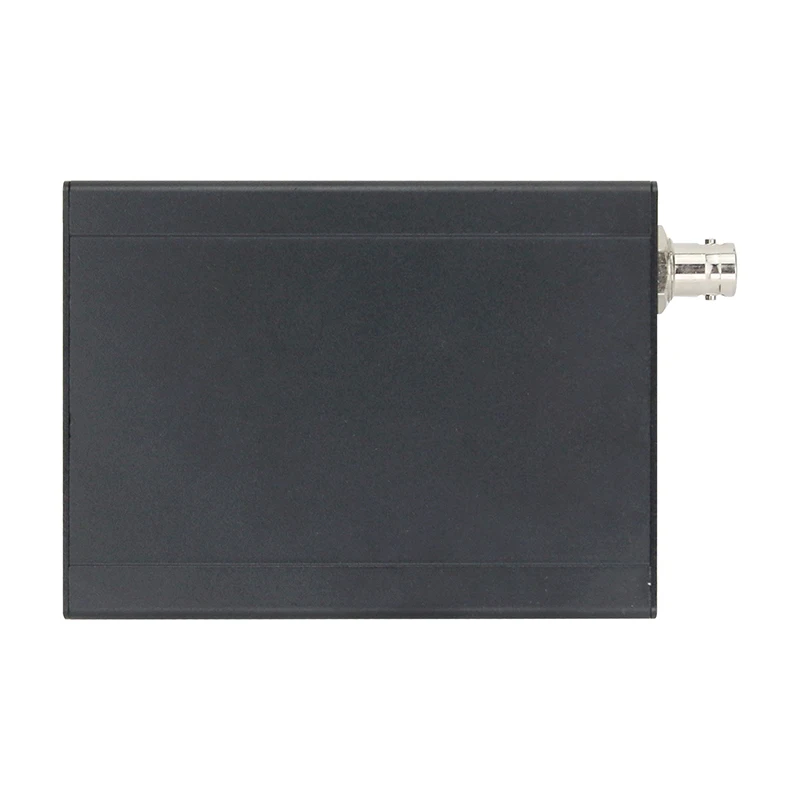

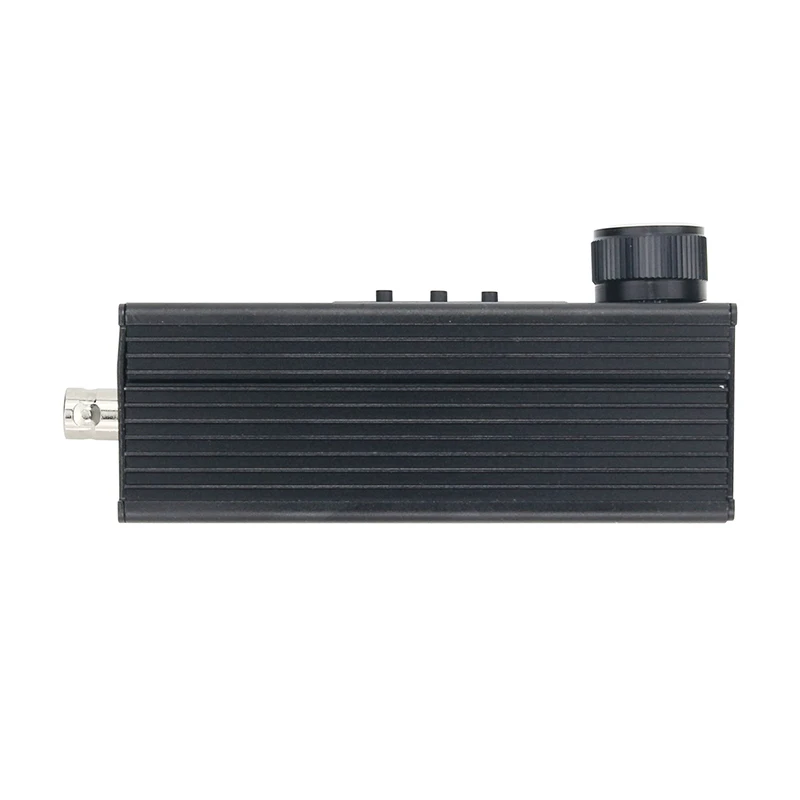

-Использование BS170 серии передачи трубки, прочный-Может использоваться путем подключения антенны (BNC розетка)-8 полос. Мощный стоячий волновой цифровой дисплей! Внешняя 13,8 В максимальная мощность 10 Вт!-Размеры: 76x37 x100mm/3x1,5x3,9"-Используйте TCXO для KDS. Точность 0,5 ppm (1ppm в год)-Алюминиевый корпус

Список функций:

-Простой, интересный и универсальный QRP SSB трансивер со встроенными функциями DSP и SDR-Этап запуска EER E-level управляемый SSB-Источник питания 13,8 В обеспечивает выход около 5 Вт PEP SSB-Поддержка полного режима: USB, LSB, CW, AM, FM-Фильтр DSP: 4000, 2500, 1700, 500, 200, 100 и 50 Гц-Функция DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), ворота шума TX, управление драйвером TX, регулятор громкости, дБм/с-метр-SSB Реверсивный боковой диапазон/передача подавления перевозчика: лучше, чем-45dBc, IMD3 (два тона) -33dBc, прием: лучше, чем-50dBc-Многополосная поддержка, непрерывно регулируемая в частотном диапазоне 160-10 м (и потеря производительности от 20 кГц .. 99 МГц)-Простая модификация установки с 8 сменными компонентами и 8 проводами-Легкий, недорогой трансивер: благодаря электронному передатчику EER он обладает высокой энергоэффективностью (не требуется громоздкий радиатор), И простой дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности)-Сцена передатчика SSB полностью основана на цифровом и программном обеспечении: контролируя фазу SI5351 PLL (с помощью крошечного изменения частоты I2C более 800 кбит/с) И амплитуда PA (через ШИМ) для образца входного микрофона и восстановления сигнала SSB. Цепь формирования ключа PA)-Полностью цифровой и программный SDR приемник этап (опционально): образец I/Q (комплекс) сигнала от квадратурного детектора выборки цифровой миксер, И выполнить под углом 90 градусов; Точности фазового сдвига в программном обеспечении (хильбер преобразования) и исключают друг, добавив сафей пппояс сафей-Три независимых переключаемых аналоговых переднего конца приемника аттенюаторов (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)-Уровень шума приемника MDS: -135 ДБм (200 Гц BW) на частоте 28 МГц-Селективность приемника: частота крутой настройки-45 дБ/десять раз сворачивается +/- 2 кГц-Блокирующий динамический диапазон: 20 кГц смещение 123дб, 2 кГц смещение 78дб-Поддержка CAT (поднабор TS480), вы можете передавать аудио, нажимать кнопки и отображать текст через CAT-Это, вероятно, самый экономичный и простой в построении автономный SDR/SSB трансивер. Большое упрощение упрощает оригинальную цепь QCX (то есть уменьшает компоненты установки на 50%, уменьшает компоненты установки на 50%, не требует сложных обмоток трансформатора и не требует процедур выравнивания), И является более универсальным

Введение порта:

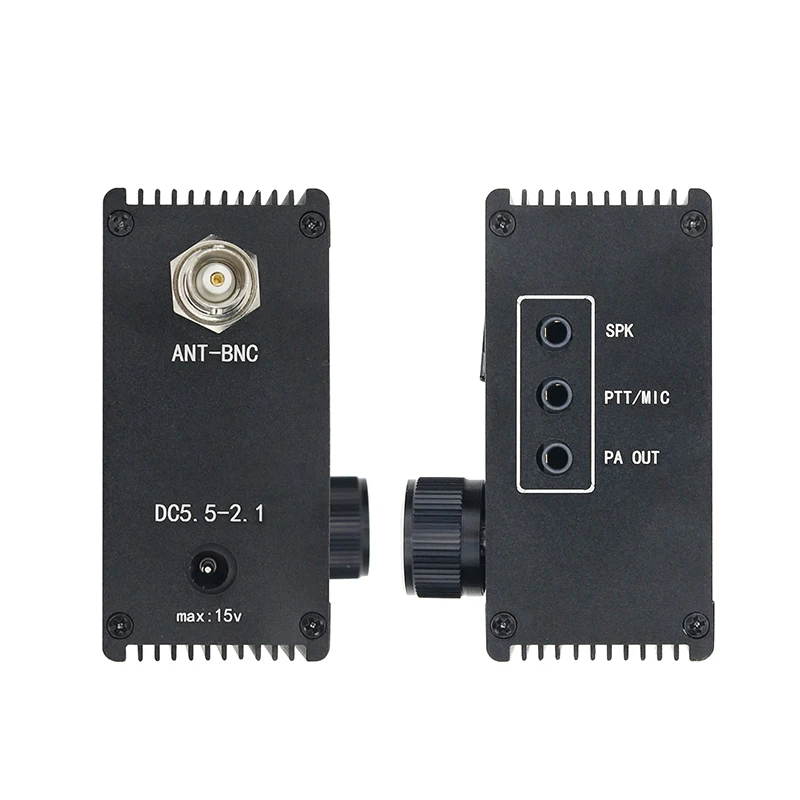

-DC 5,5-2,1, максимум 15v, 13,8 V/3A: внешнего источника питания Порт-Ключ: автоматическое соединение корпуса ключа (A, B, одиночный ключ)-PA: внешний усилитель мощности, PTT сигнал-Микрофон: внешний микрофон-SPK: внешний динамик

Посылка включает в себя:

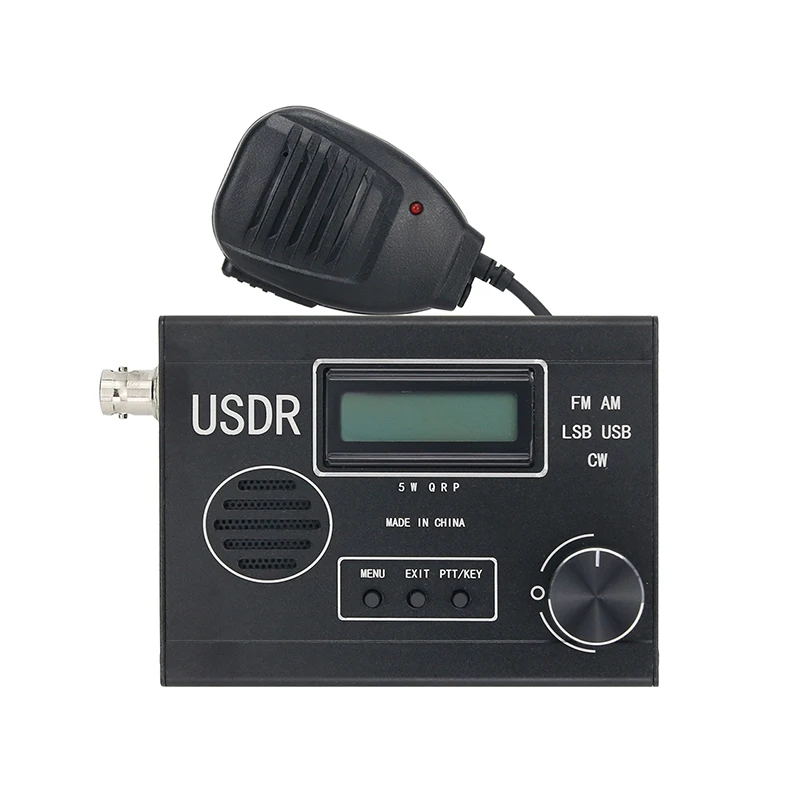

-1 приемопередатчик-1 х ручной микрофон
