Описание:

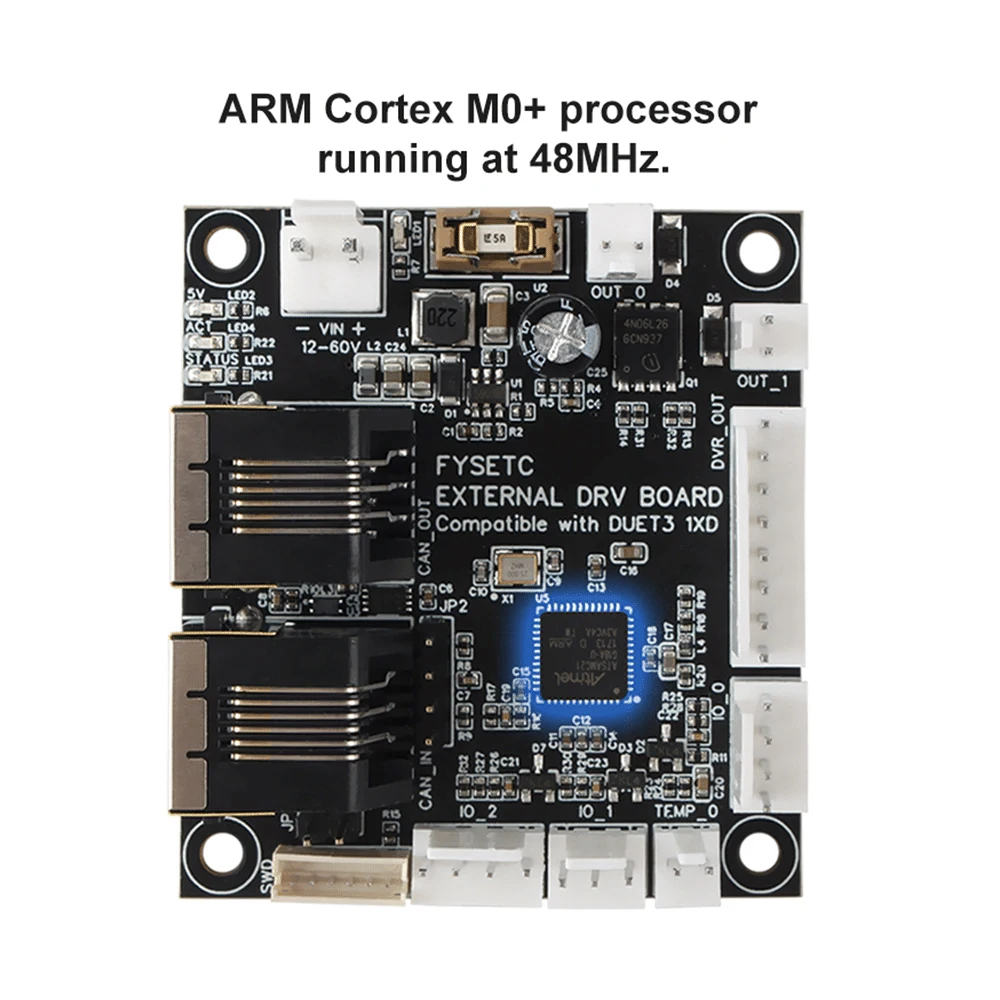

ARM Cortex M0 + процессор работает на 48 МГц
5V дифференциальный шаг, Dir и включить выходы для внешнего шагового драйвера (может использоваться в дифференциальном или одиночном режиме)
Два средних тока (рекомендуется макс. 2а) выходы с винтовым напряжением с PWM возможностями и встроенными диодами flyback
Один 5-уровневый выход с PWM возможностями (3mA max)
Три цифровых входа с постоянными 27K выдвижными резисторами, защищенными от перенапряжения.
Один Вход термистора (уменьшенная точность по сравнению с другими Duet 3 досками, поэтому датчики PT1000 не рекомендуется).

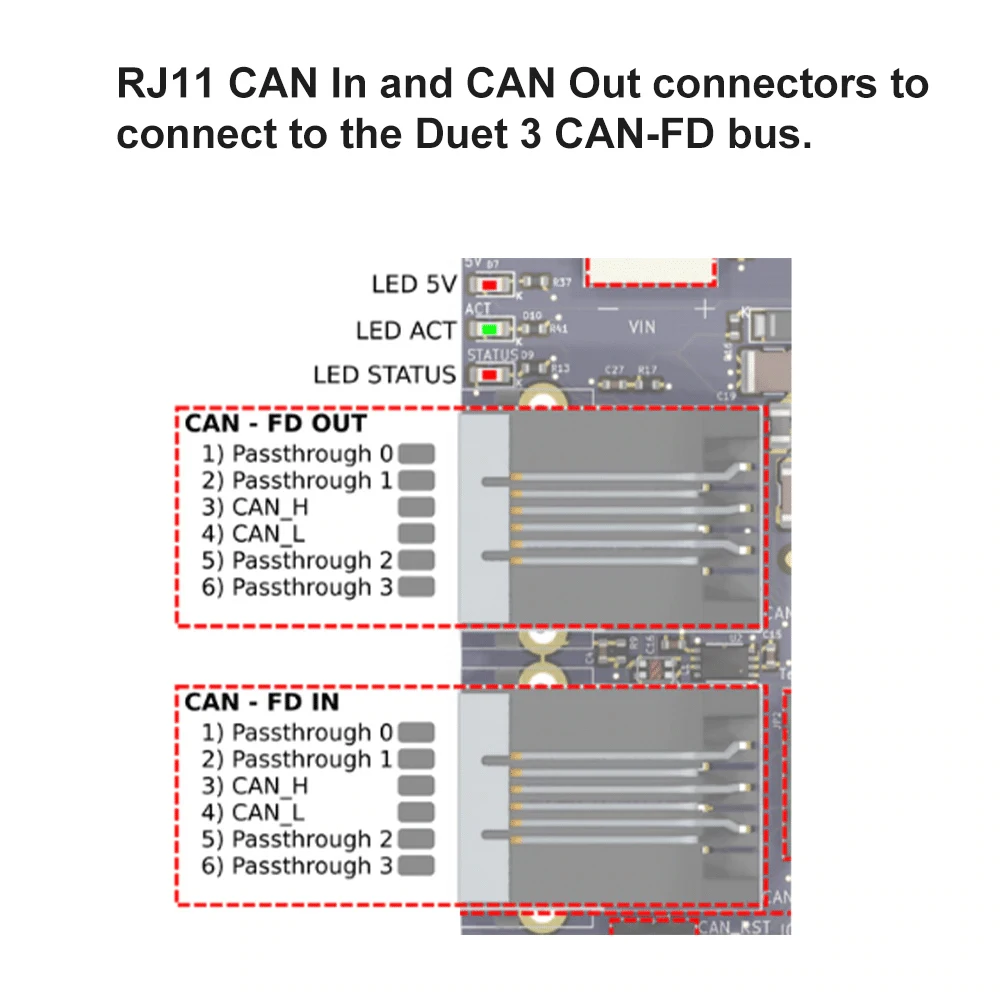

RJ11 CAN In and CAN Out разъемы для подключения к шине Duet 3 CAN-FD
Характеристики:

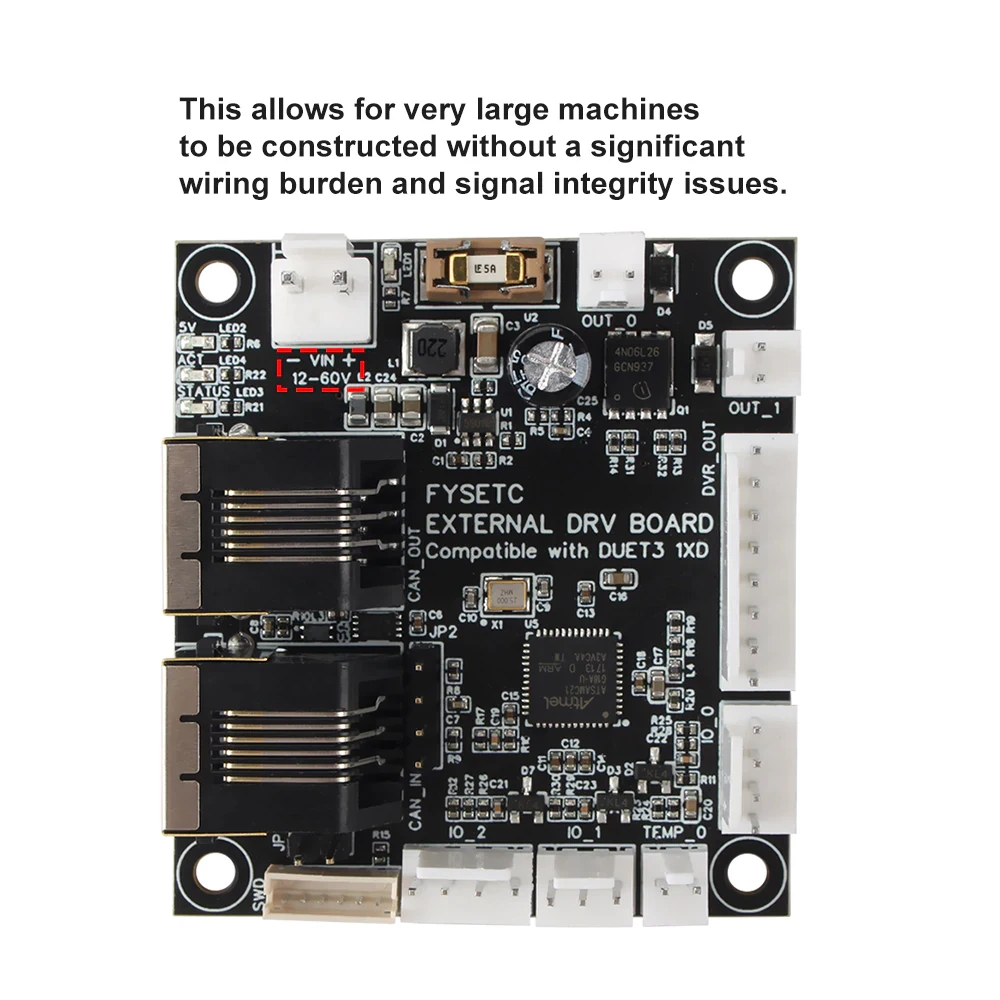

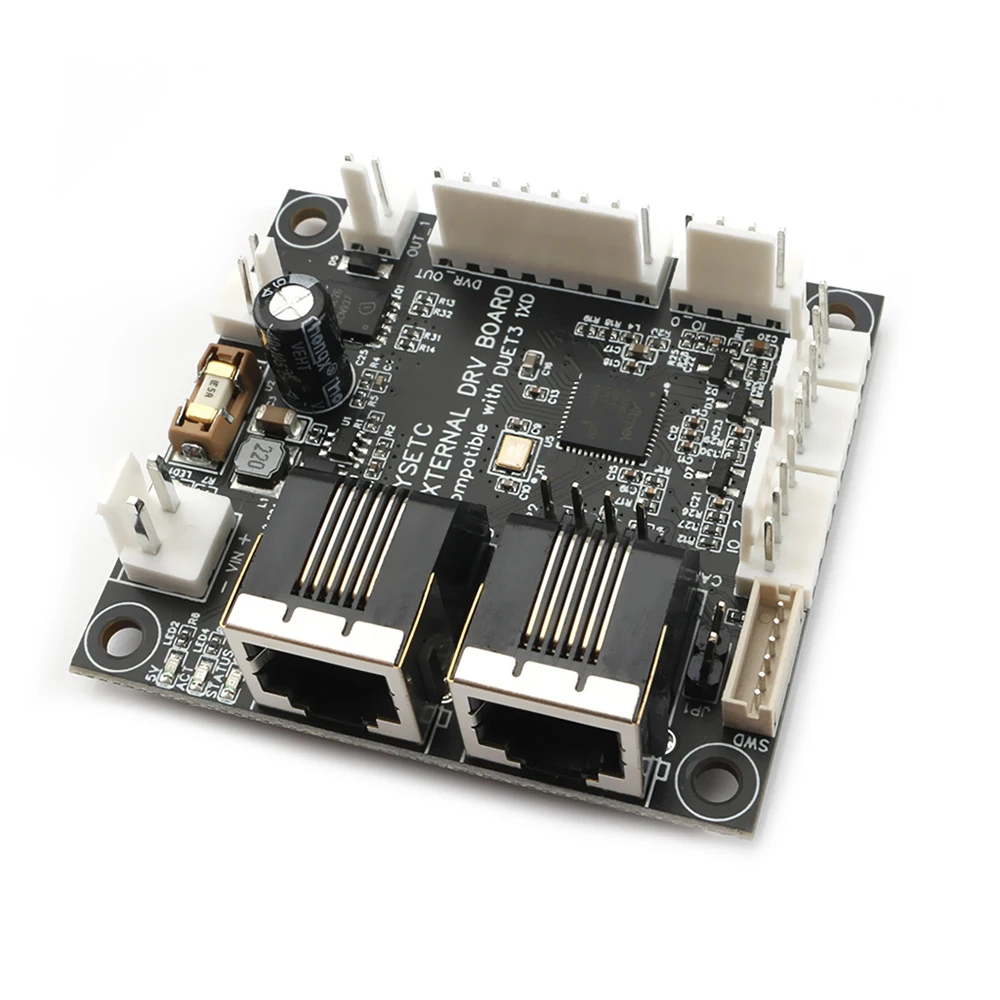

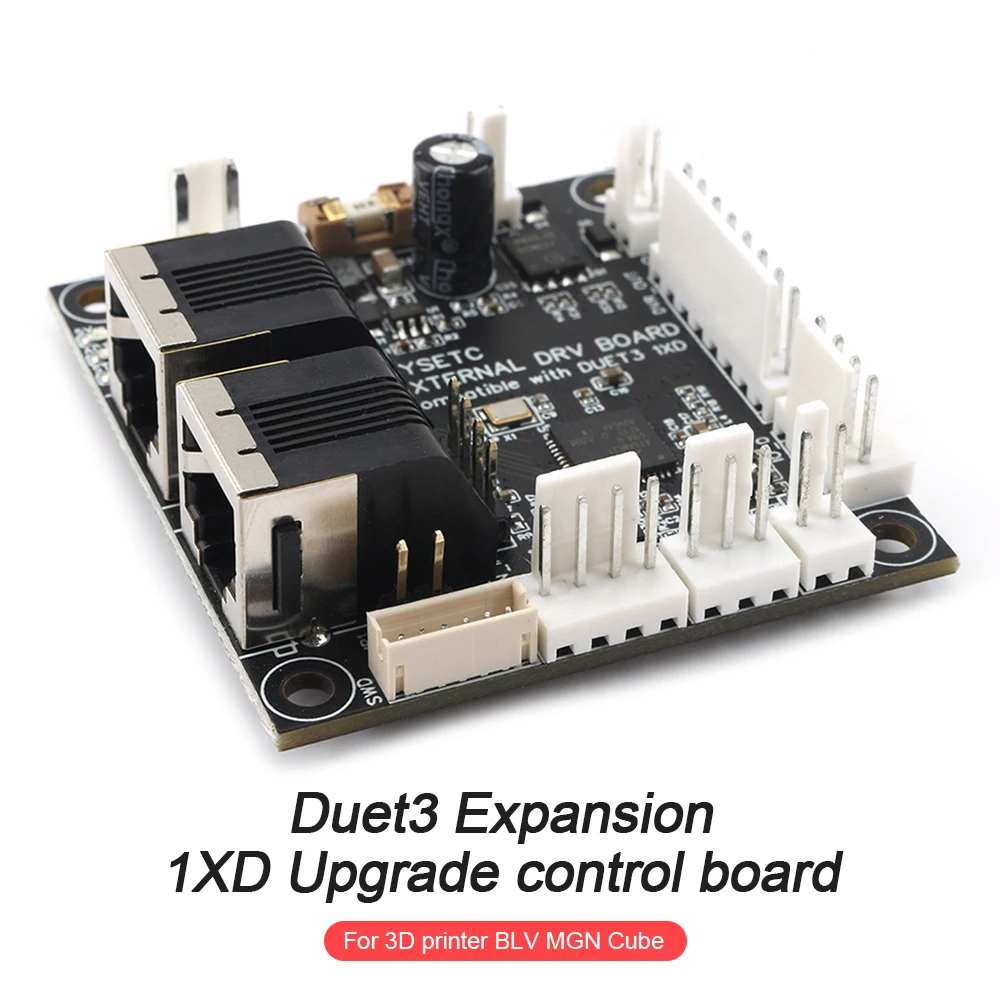

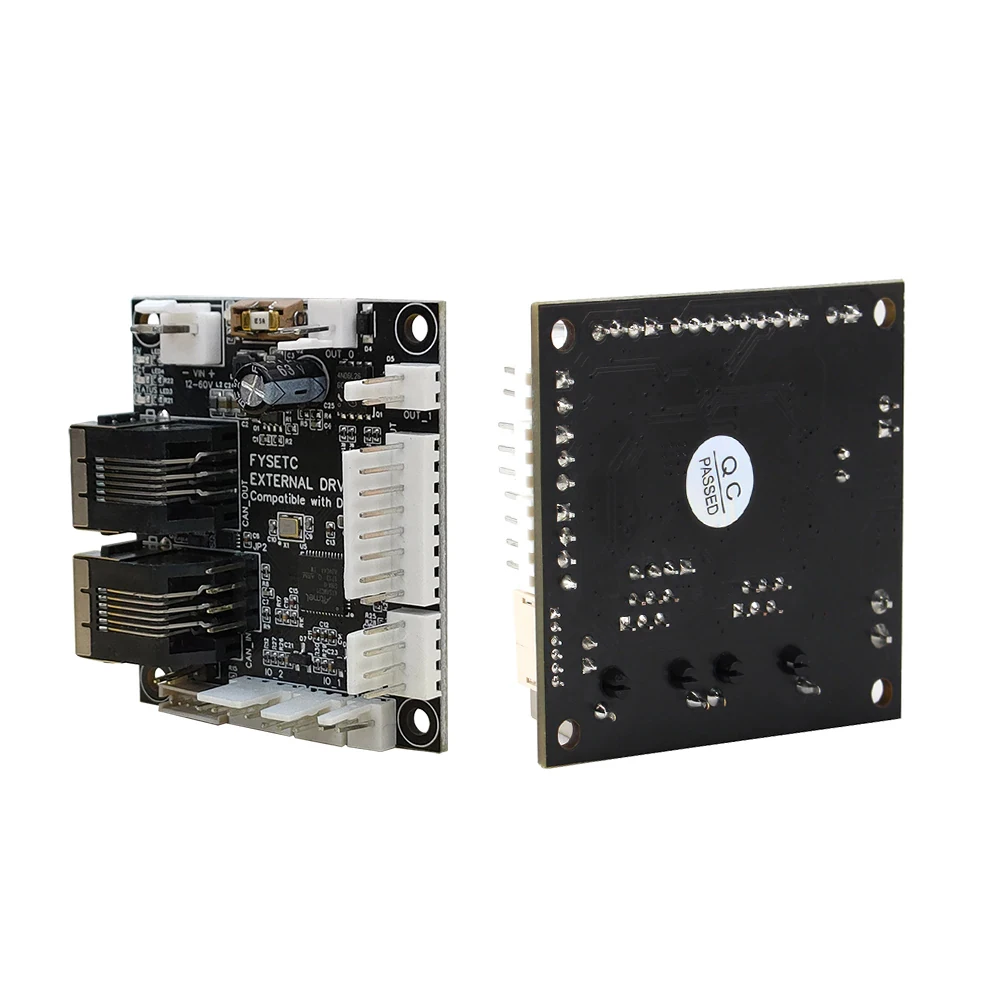

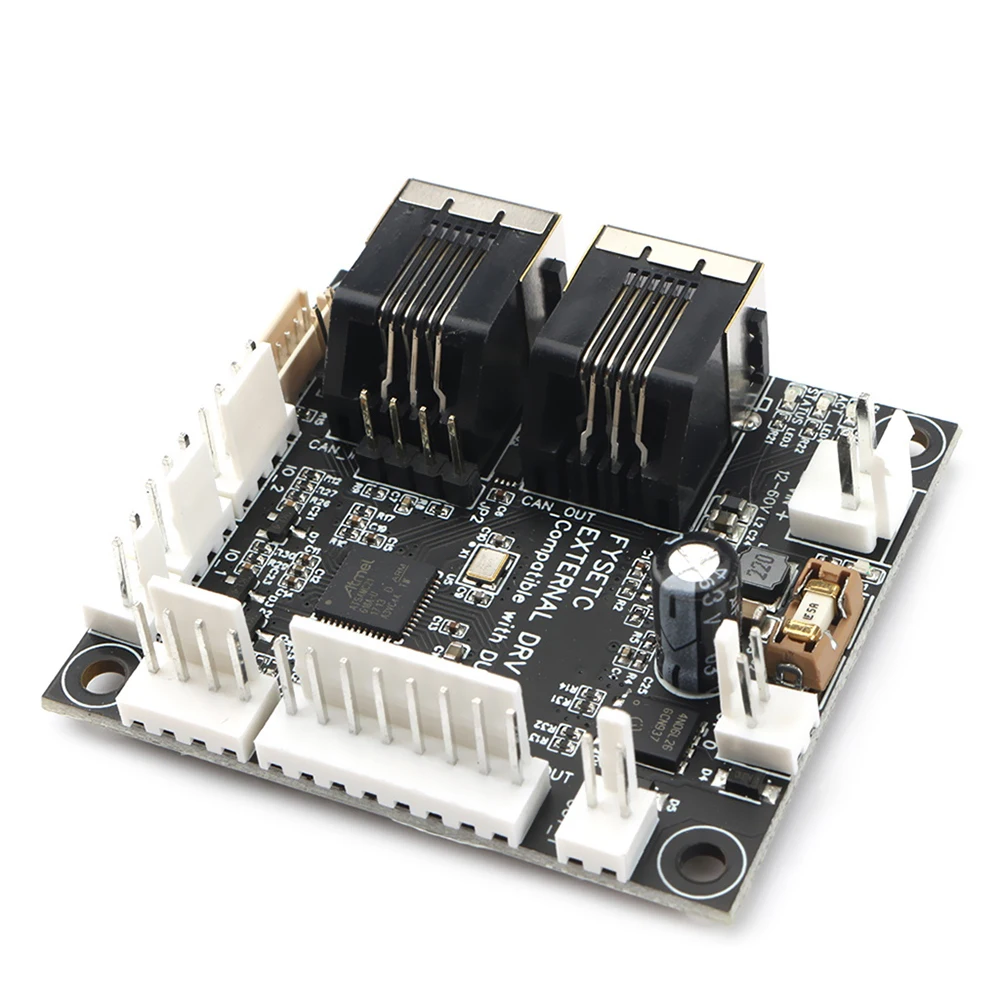

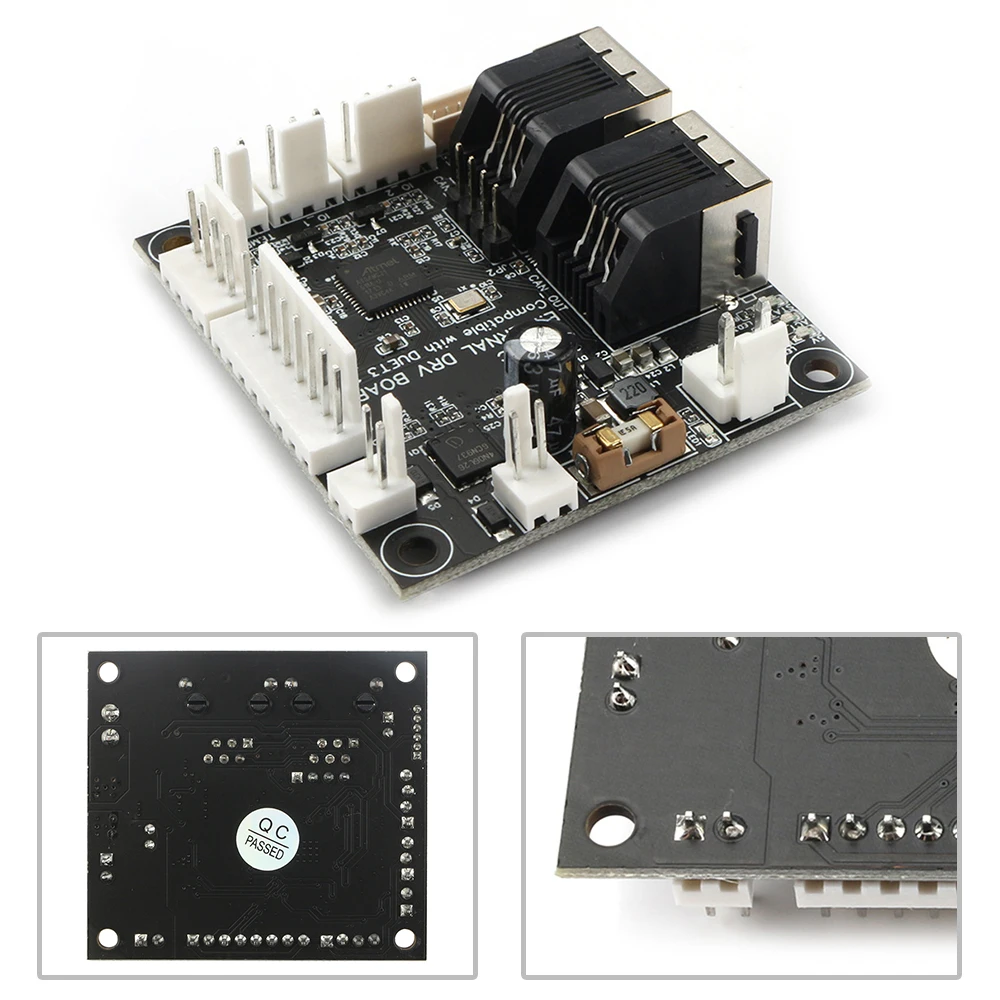

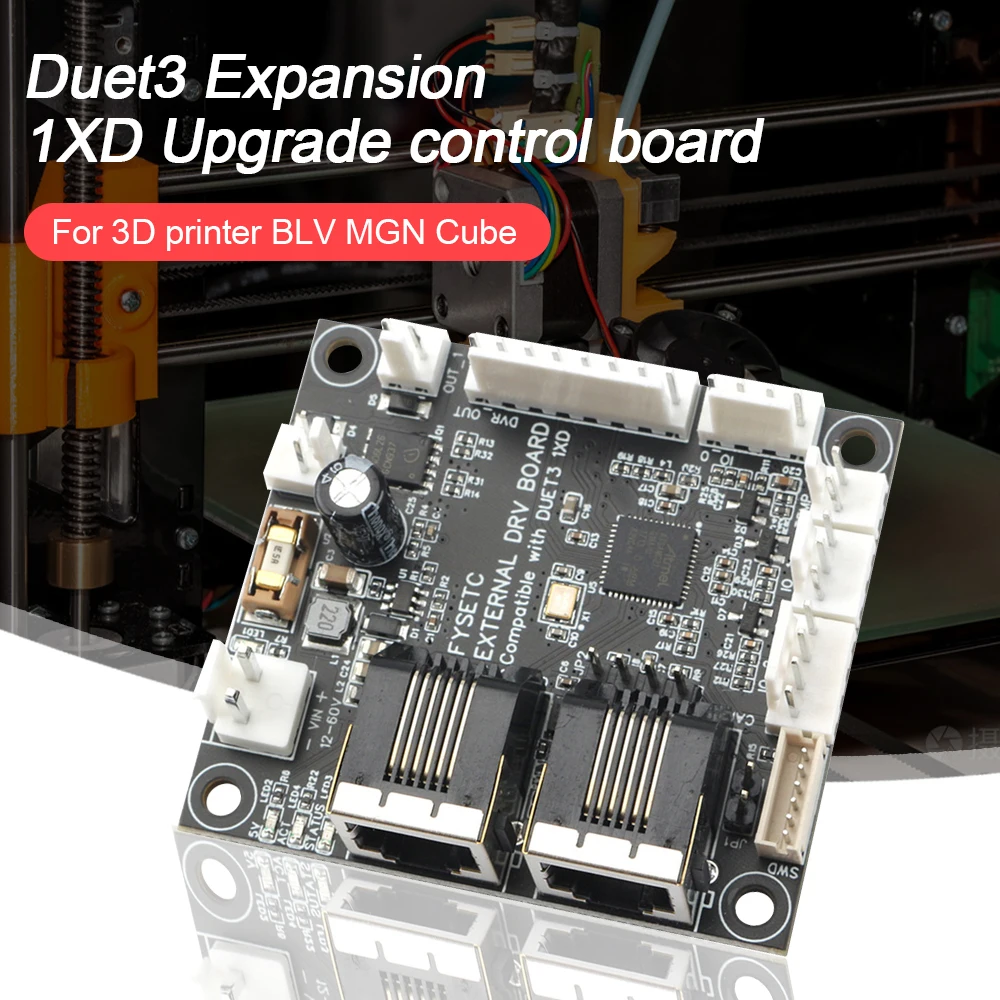

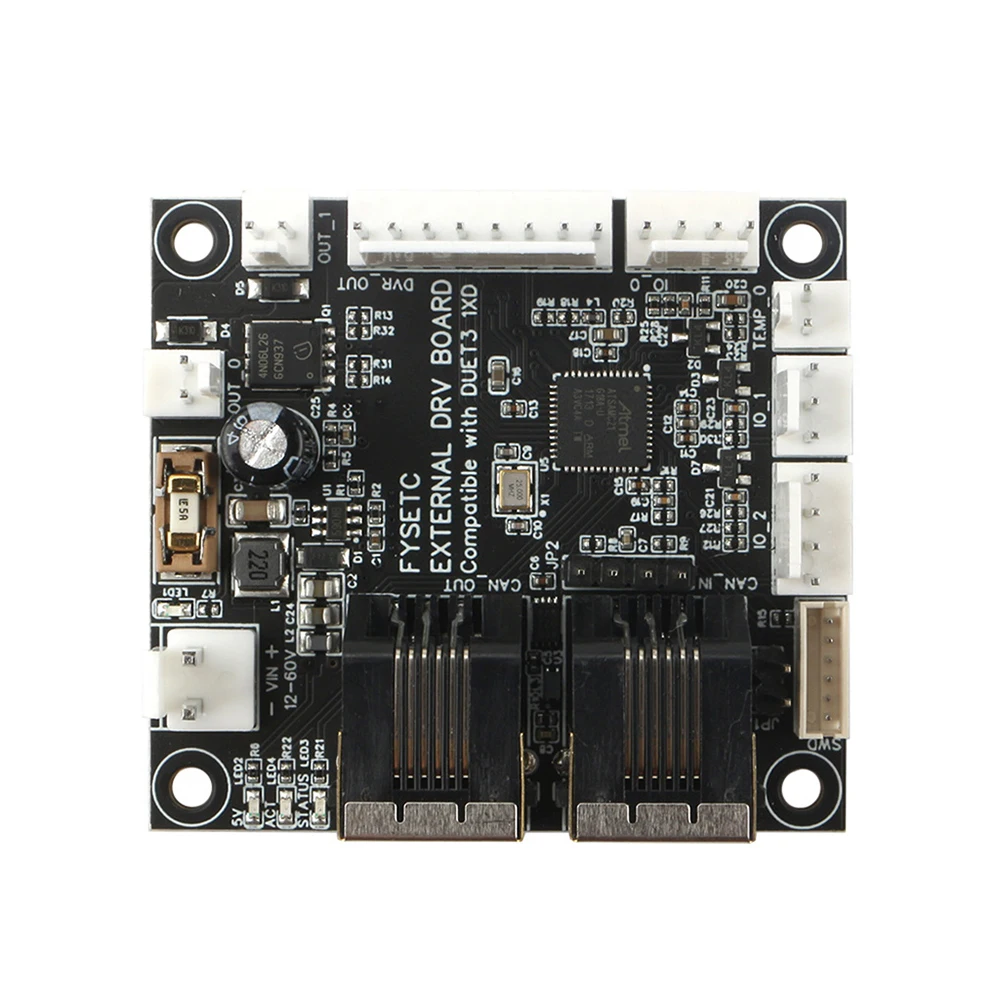

ТоварНазвание: Плата расширения внешнего драйвера
Тип товара: материнская плата
Цвет: черный
Материал: PCB

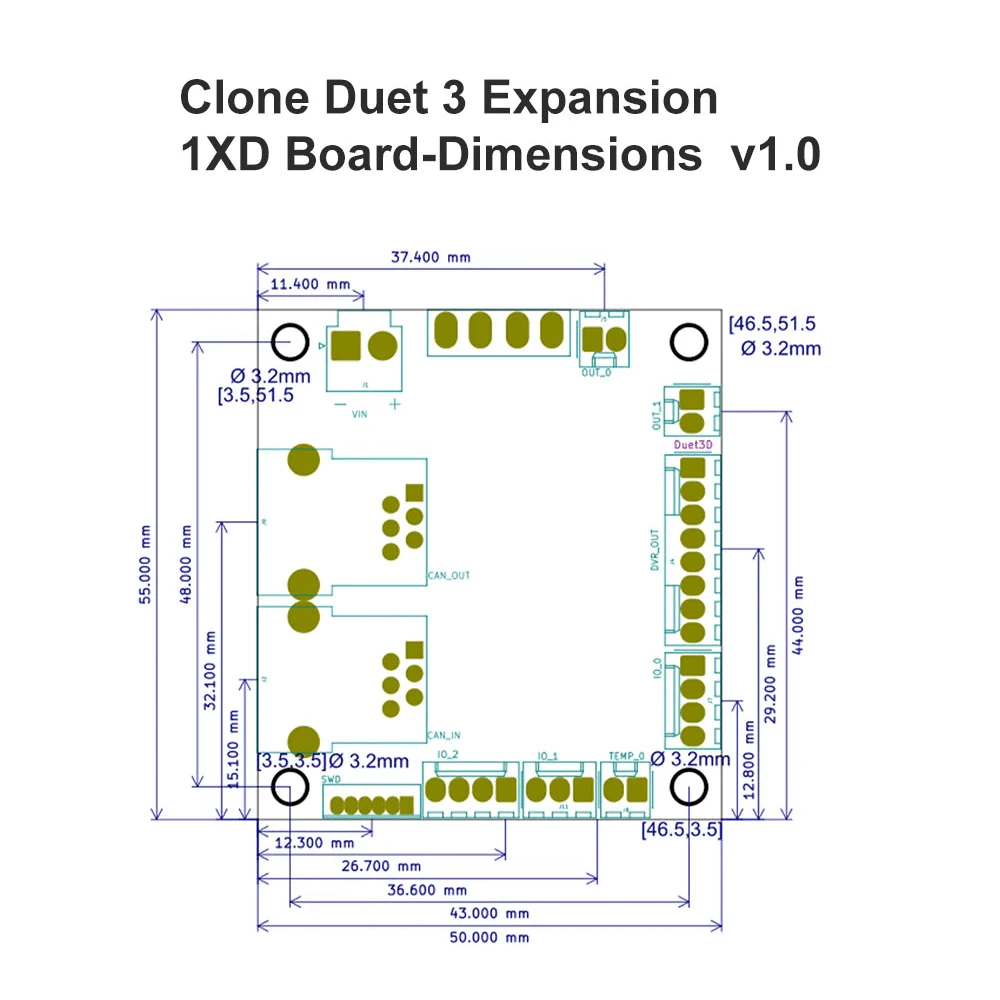

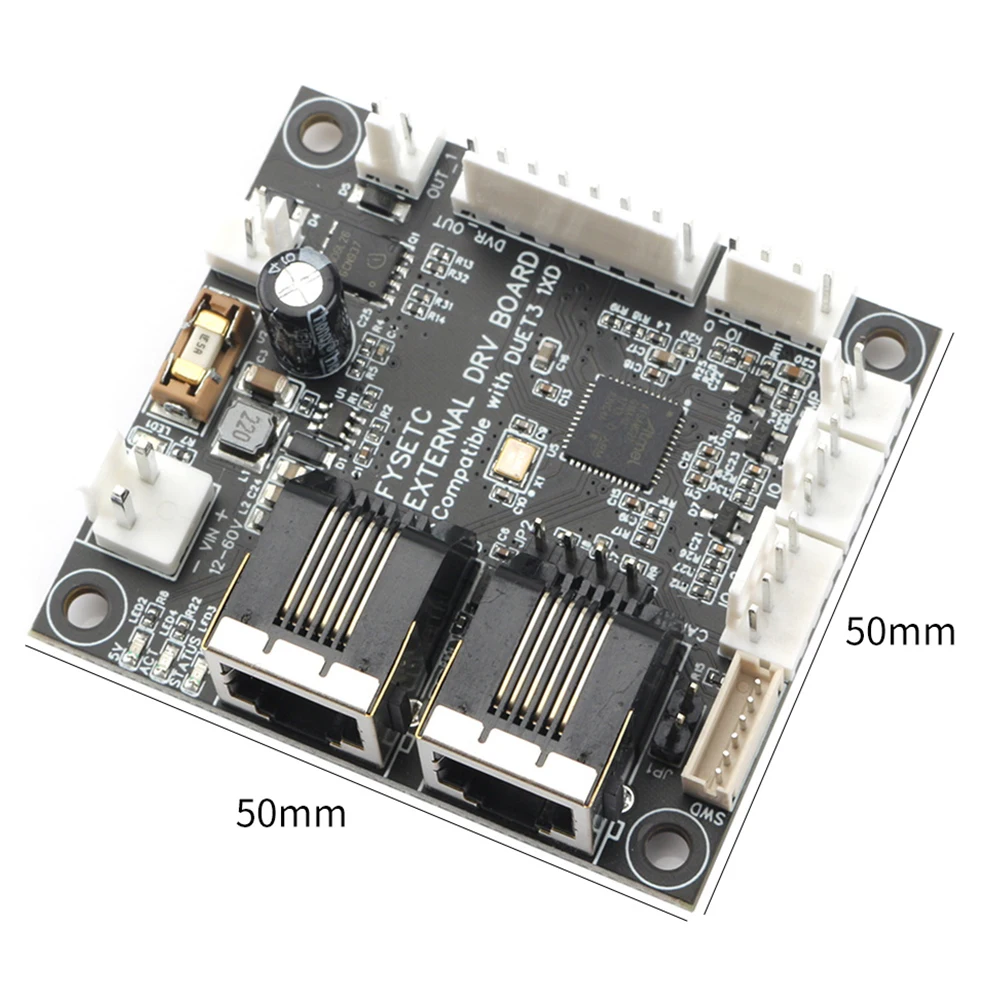

Размер: 55*50 мм
VIN: 12V-48V
Количество: 1 шт.
Примечание:
-Возможны небольшие погрешности в размере при ручном измерении.
-Отклонение цвета может отличаться из-за различных настроек монитора, пожалуйста, поймите.
Упаковочный лист
Посылка включает в себя: 1 x Плата расширения внешнего драйвера
