МодифицированнаяЧистая плата драйвера инвертора синусоидальной волны, инвертор KA7500CTL494, универсальная мини-плата преобразователя

Модифицированная/Чистая Синусоидальная волна инвертор плата драйвера KA7500C/TL494 Инвертор универсальный мини конвертер плата

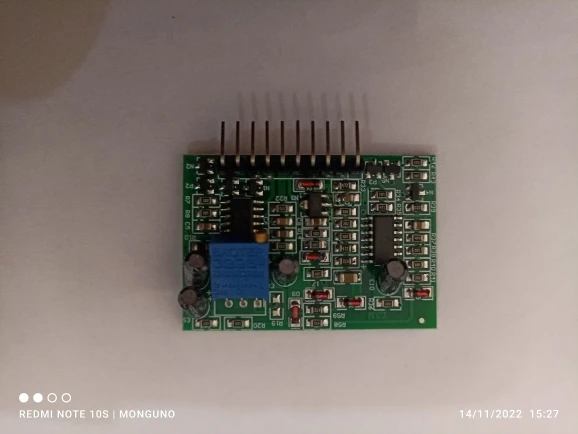

1. Описание:

Это чистая Синусоидальная универсальная плата драйвера. Она может преобразовывать питание постоянного тока в Питание переменного тока.

2. Особенности:

1). Он имеет низковольтные и высоковольтные гудки, когда под напряжением или перенапряжением, это напомнит вам.

2). Он поддерживает управление вентилятором и может рассеивать тепло для модуля.

3). Он оснащен защитой от перегрузки по току и может быть использован с уверенностью.

3. Параметры:

1). Название продукта: чистая Синусоидальная волна универсальная плата драйвера

2) Рабочее напряжение: 12 В постоянного тока

3). Печатная плата: KA7500

4). Количество контактов: 10 контактов

5). Рабочая температура:-25 ℃ ~ 85 ℃

6) Рабочая влажность: 5% ~ 95% относительной влажности

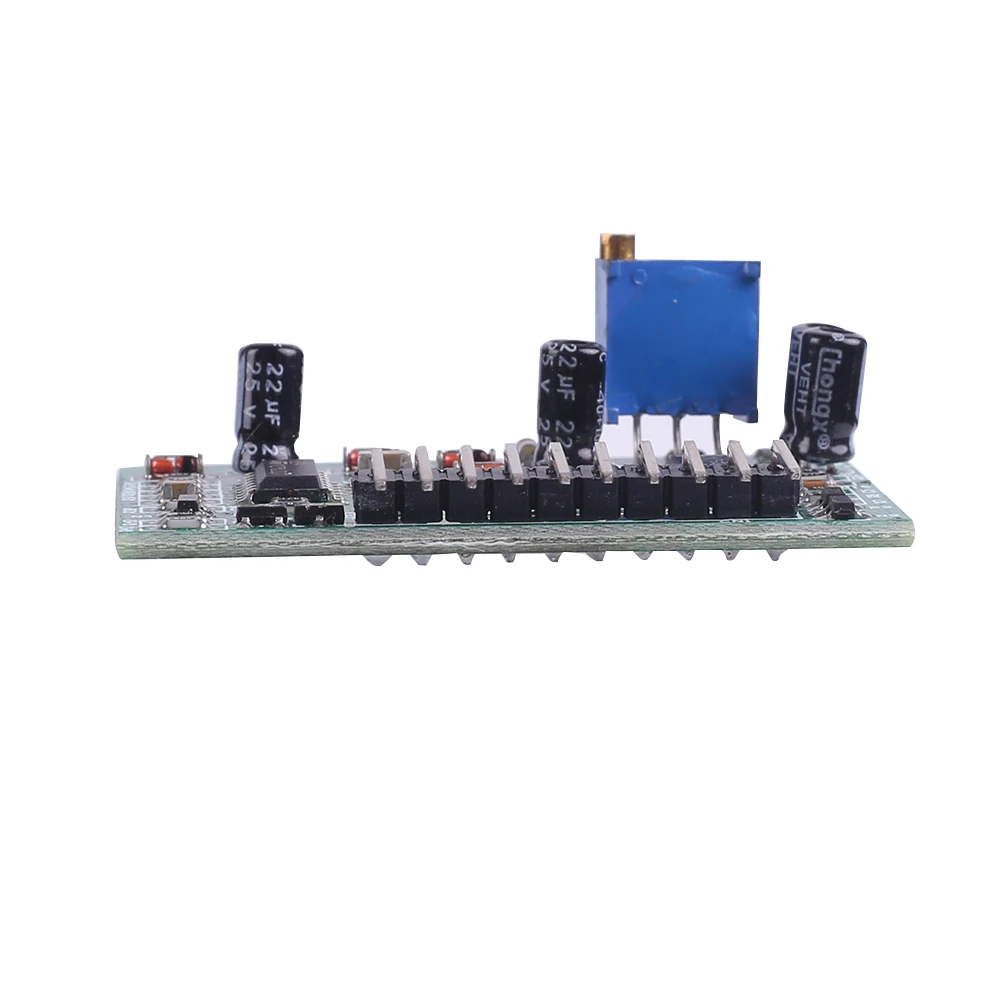

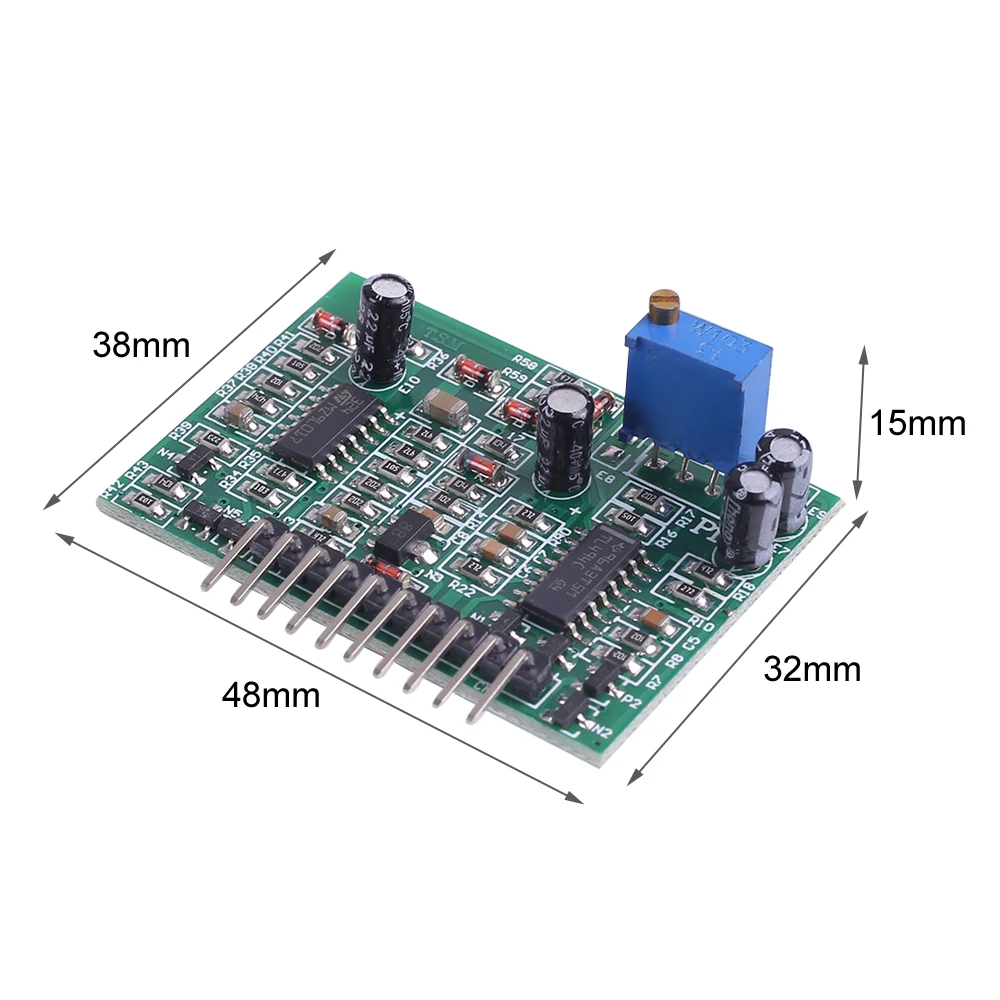

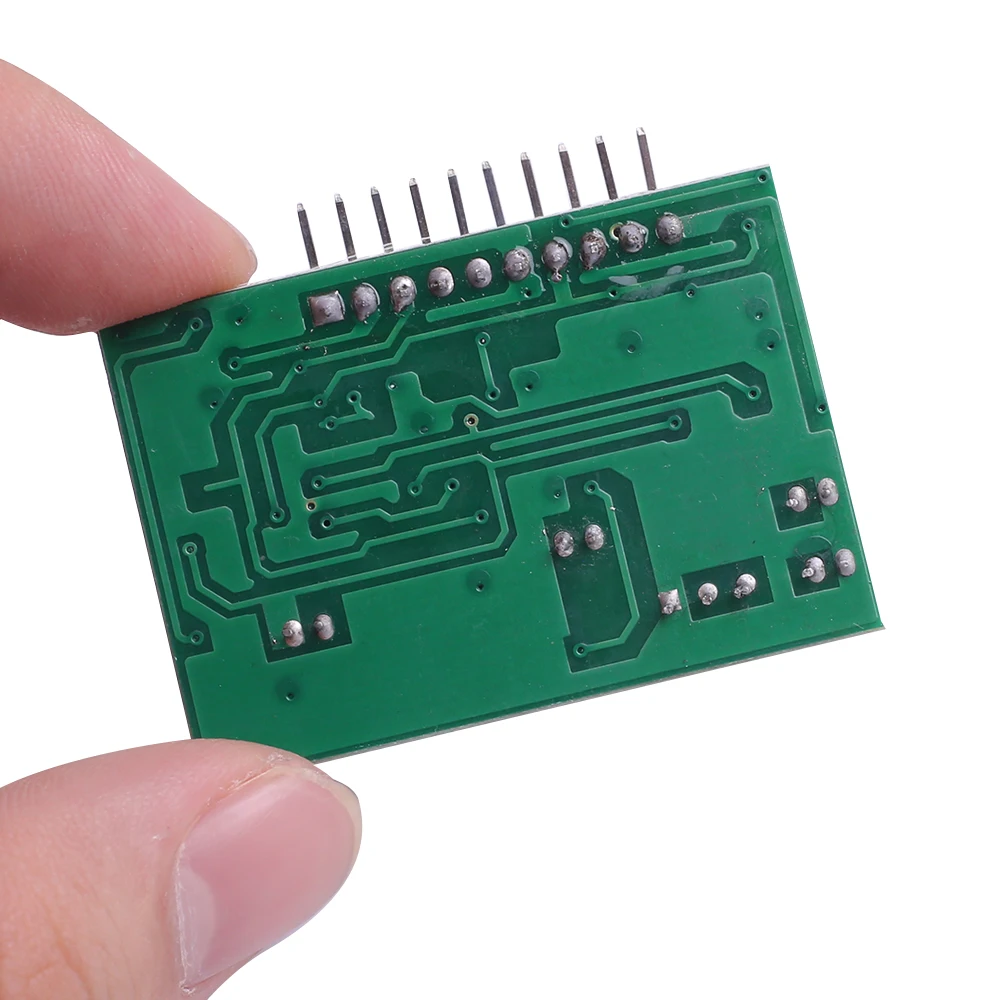

7). Размер: 48*38*15 мм

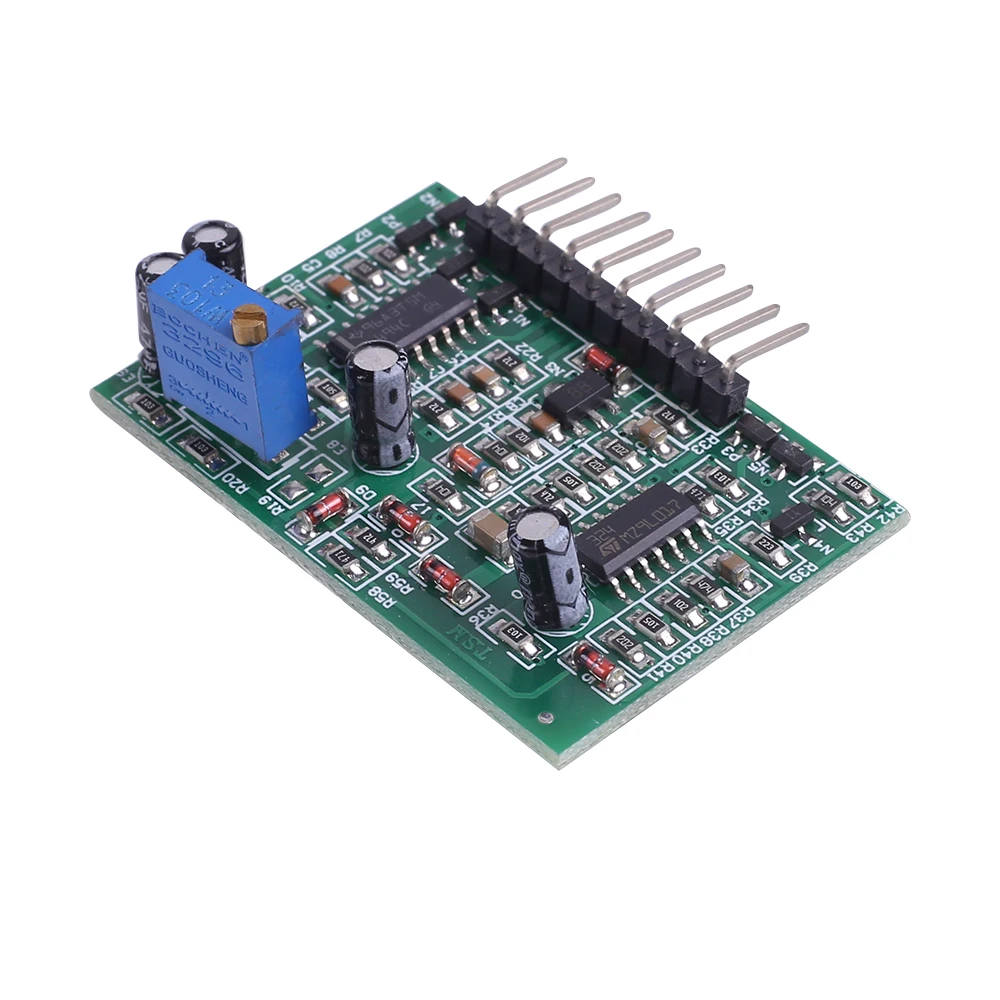

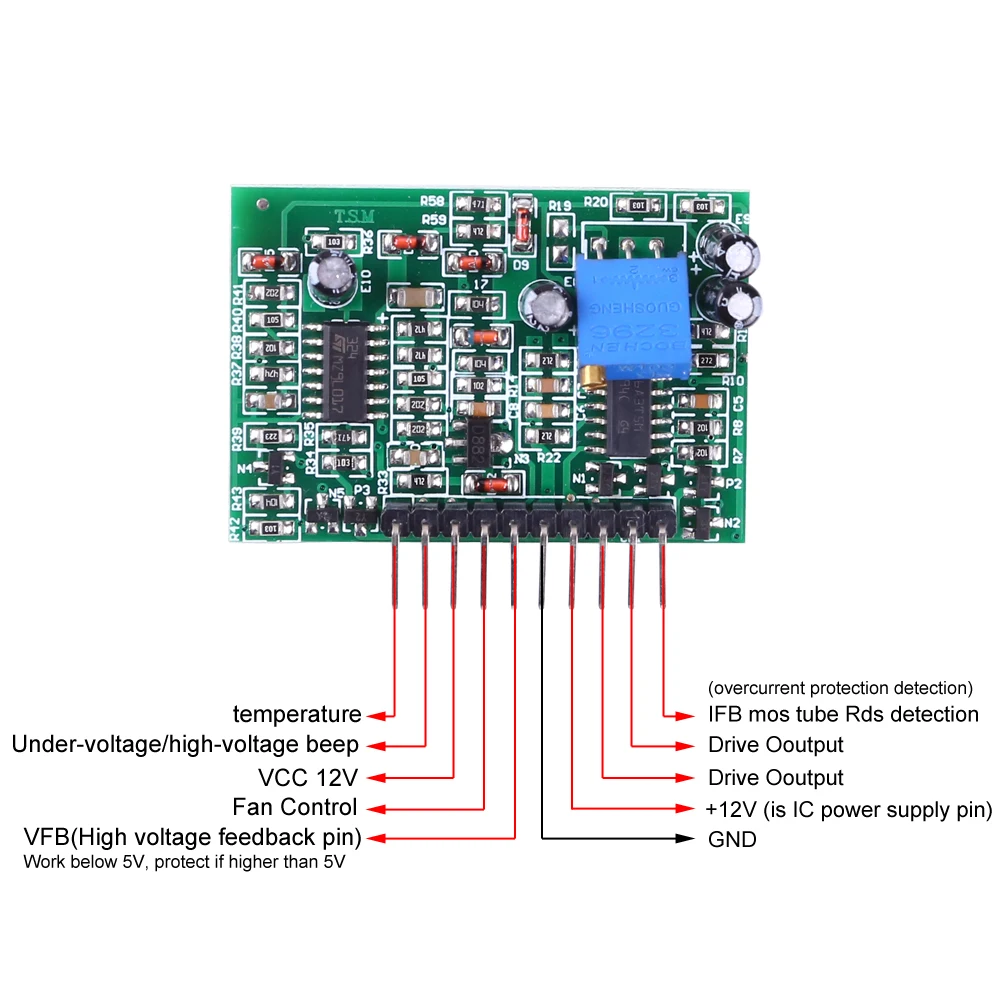

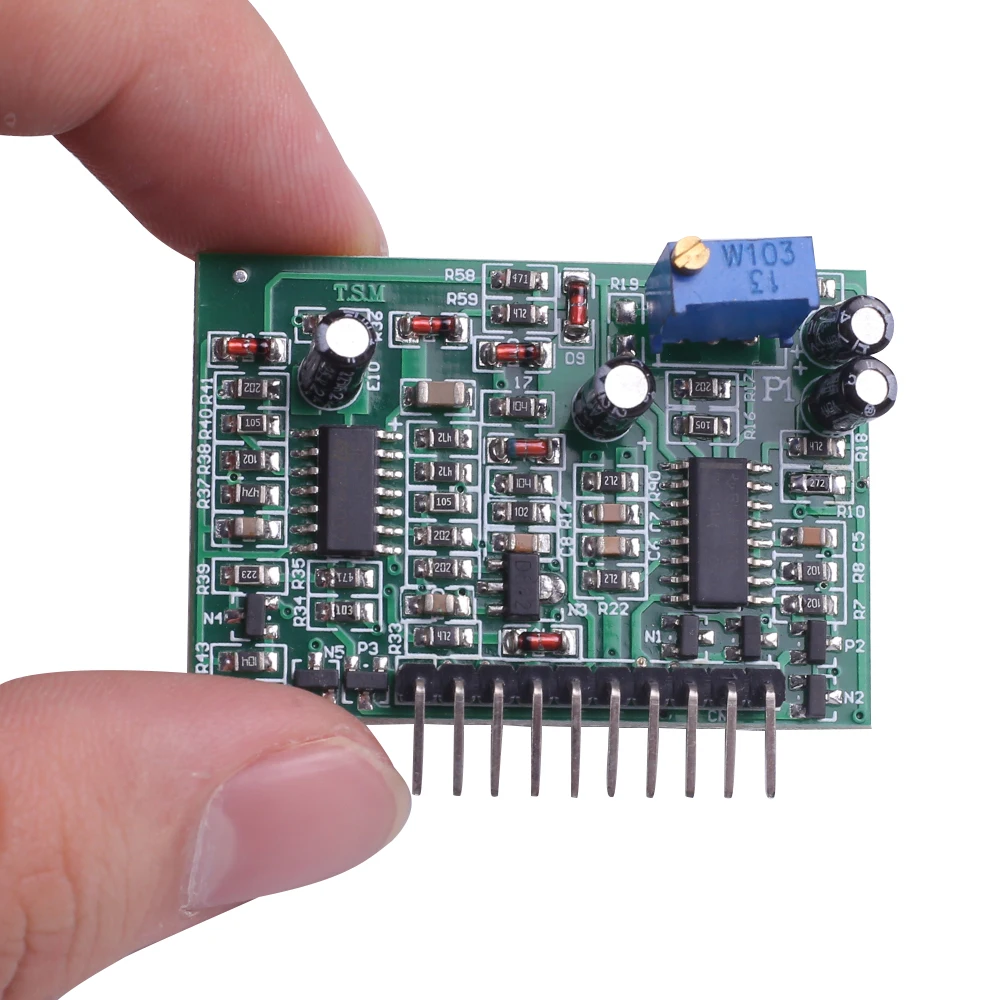

4. Описание штифта:

1). Штырь 1: температура

2). Штырь 2: низковольтный/высоковольтный зуммер

3). Штифт 3:VCC 12V (Высокое и низкое напряжение Пробоотборный штифт)

4). Штырь 4: Управление вентилятором

5).Pin 5:VFB (высокое напряжение отзывы pin, он может работать ниже 5 В, и он будет защищен при высоком 5 В)

6). Штифт 6:GND

Штырь 7:12 В (штырь источника питания IC)

7).Pin-8-Pin 9: привод вывода

8).Pin 10:IFB mos tube Rds обнаружение, защита от перегрузки по току

5. Проверьте, работает ли небольшая плата должным образом:

1). Штырь 1: подключение к 12 В положительному напряжению

2).Pin 2: не подключен

3).Pin 3: подключение к 12 В положительному напряжению

4).Pin 4: нет подключения

5).Pin 5:GND

6). Штифт 6:GND

7). Штифт 7: подключение к 12 В положительному напряжению

8). Контактный 8-контактный 9: Подключение 5 в положительного напряжения

9).Pin 10:GND

6. Посылка:

1).1 шт. * Чистая синусоида универсальная плата драйвера
