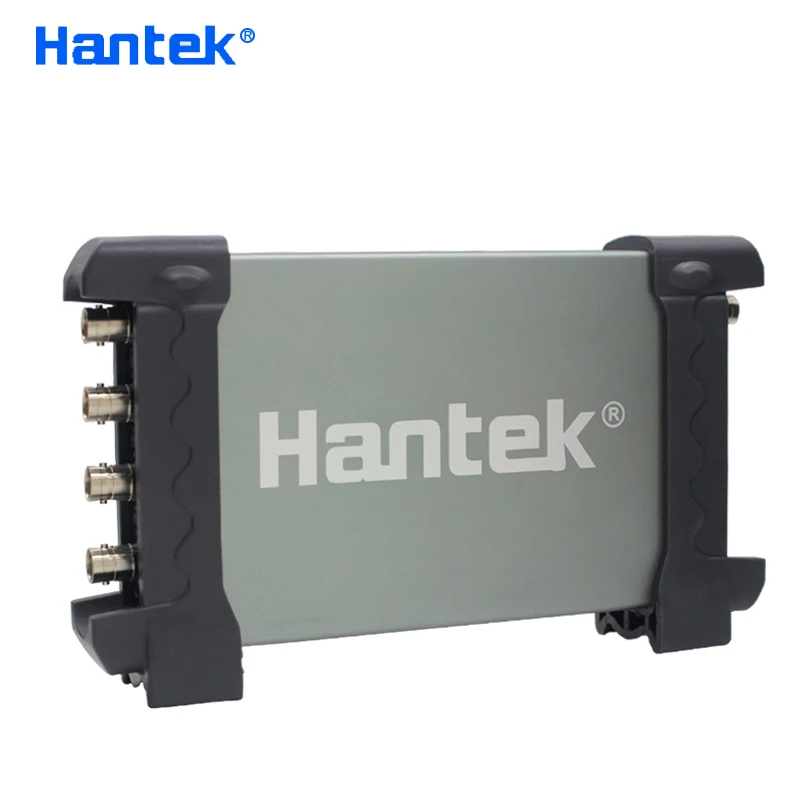

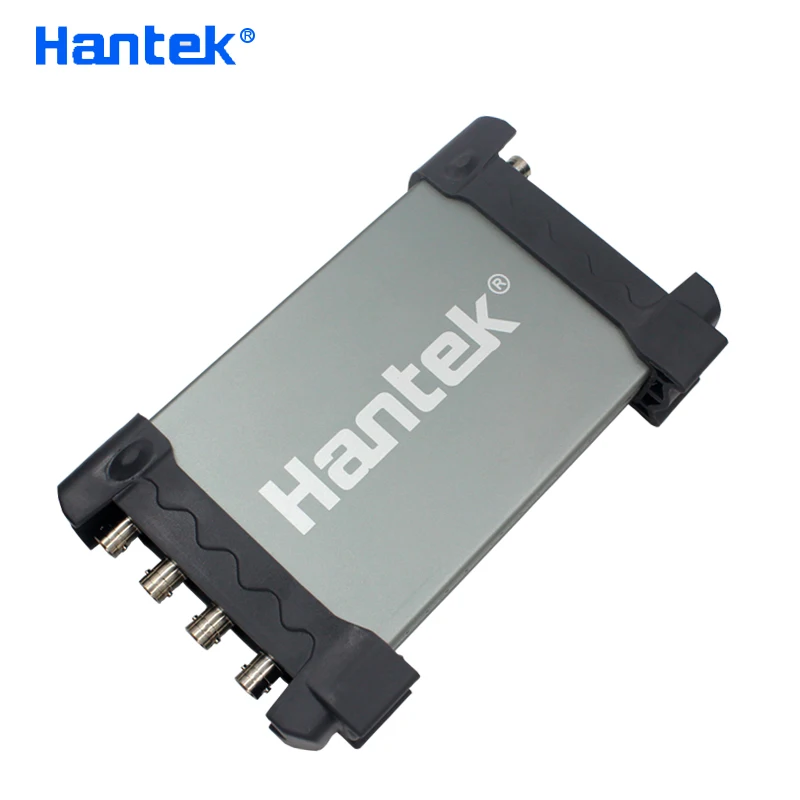

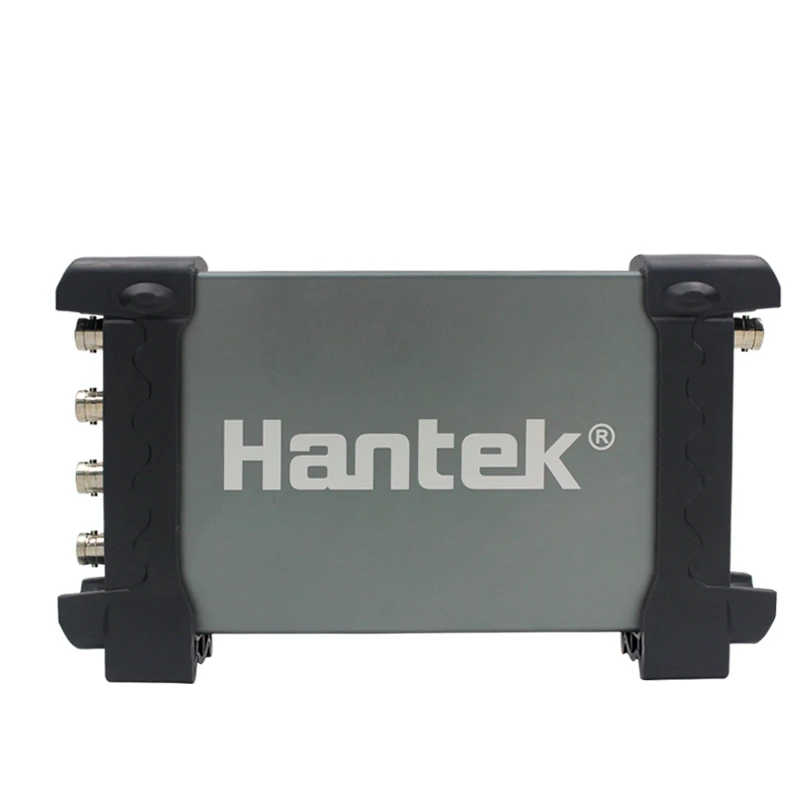

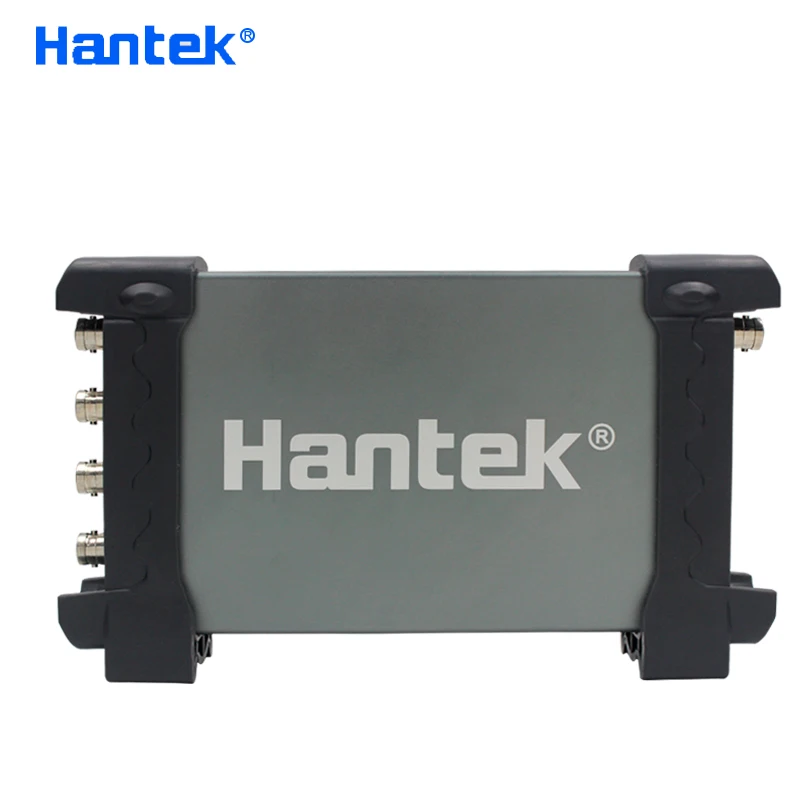

Цифровой осциллограф Hantek 6254BD, 4-канальный 250 МГц, 1 Гвыбс высокоскоростной дискретизации в реальном времени, высокая пропускная способность 70 МГц

Hantek 6254BD 4 канала 250 МГц полоса пропускания цифровой USB ПК портативный диагностический инструмент Osciloscopio с 25 МГц генератором сигналов

Особенности:

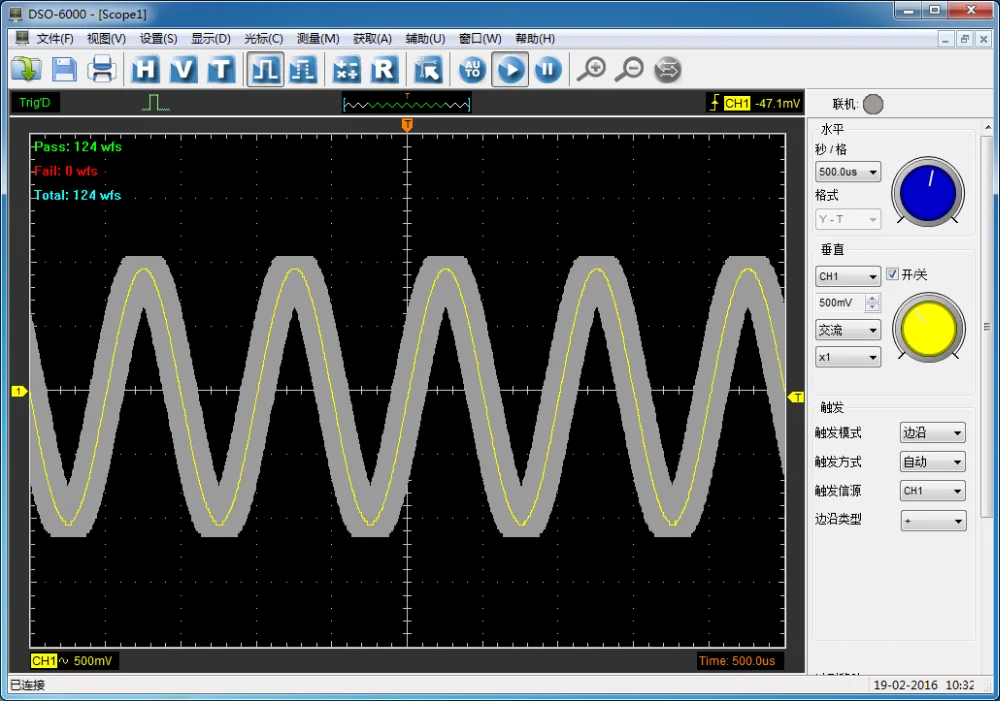

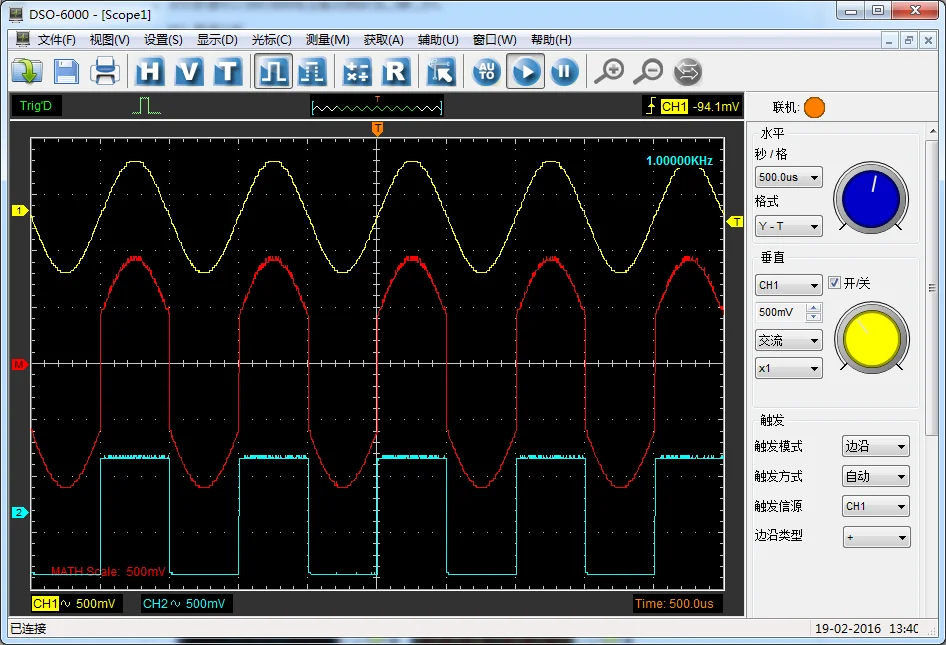

Отвечают или превышают производительность стендовых осциллографов, четыре независимых аналоговых канала, 1GSa / s высокоскоростная выборка в реальном времени, 2 мВ-10 В/див Высокая чувствительность на входе, высокая пропускная способность 250 МГц.Тестирование прохода/сбоя, расширенные функции триггера, запись и воспроизведение динамической формы отслеживания курсора, и настольный осциллограф аналогичный интерфейс, простой в использовании, экономичный.Интерфейс USB2.0, подключи и работай, свободный внешний источник питания.Отличный промышленный дизайн, компактный, легко носить с собой, и корпус изготовлен из анодированного алюминия iPad, не только красиво, но и улучшает твердость поверхности сплава, хорошая термостойкость и стойкость к истиранию.Больше подходит для планшетных ПК, портативных компьютеров, обслуживания линии продукции, легко в бизнесе.Поддержка программного обеспечения: Windows 10, Windows 8, Windows 7Данные формы сигнала могут быть выходами времени и напряжения в EXCEL, BMP, JPG.Более 20 видов автоматических измерительных функций, проходят/не проверяются, подходят для инженерных приложений.Средний сигнал, стойкость, интенсивность, инвертирование, сложение, вычитание, умножение, деление, X-Y дисплей.FFT спектральный анализ.Компьютер может легко подключить много DSO, расширить канал.Стандартный интерфейс USBXI, легко вставляется шасси USBXI, состоящий из комбинации инструментов.Вторичная библиотека разработки DLL предоставляет, Labview \ VB \ VC \ QT разработчики предоставляют пример

Параметр:

Модель

Hantek6254BD

Полоса пропускания

250 МГц

Канал

4 CH

Частота выборки в реальном времени

1GSa/s

Глубина памяти

64K

Точность времени

± 50ppm

Диапазон временных рамок

2ns/div-1000s/div (1-2-4 последовательности)

Входное сопротивление

1MΩ 25pF

Входная чувствительность

2МВ/Див~10 В/Див

Вертикальное разрешение

8 бит

Вертикальный диапазон смещения

2 мВ ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд;200 мВ ~ 1000 В/div @ x100 зонд; 2 В ~ 10000 в/div @ x1000 зонд

Точность усиления постоянного тока

± 3%

Полоса пропускания

20 МГц

Режим запуска

Edge, Pulse, Video, Alternative

Источник запуска

CH1, CH2, CH3,CH4

Процесс сигнала формы волны

+,-, X, ÷,FFT, Invert

Измерение курсоров

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

175 мм * 105 мм * 25 мм

Вес

0,9 кг

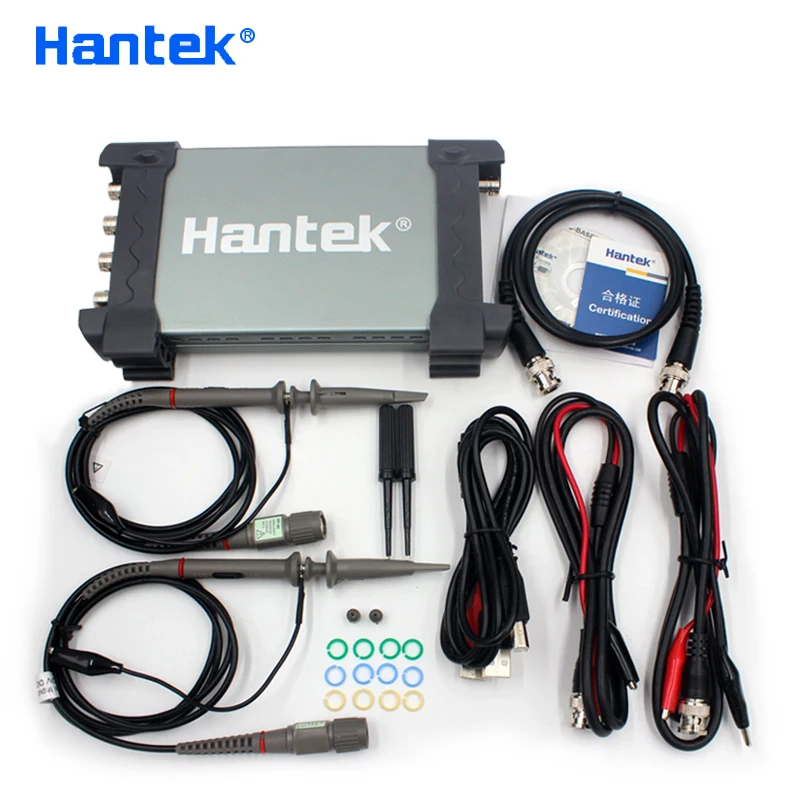

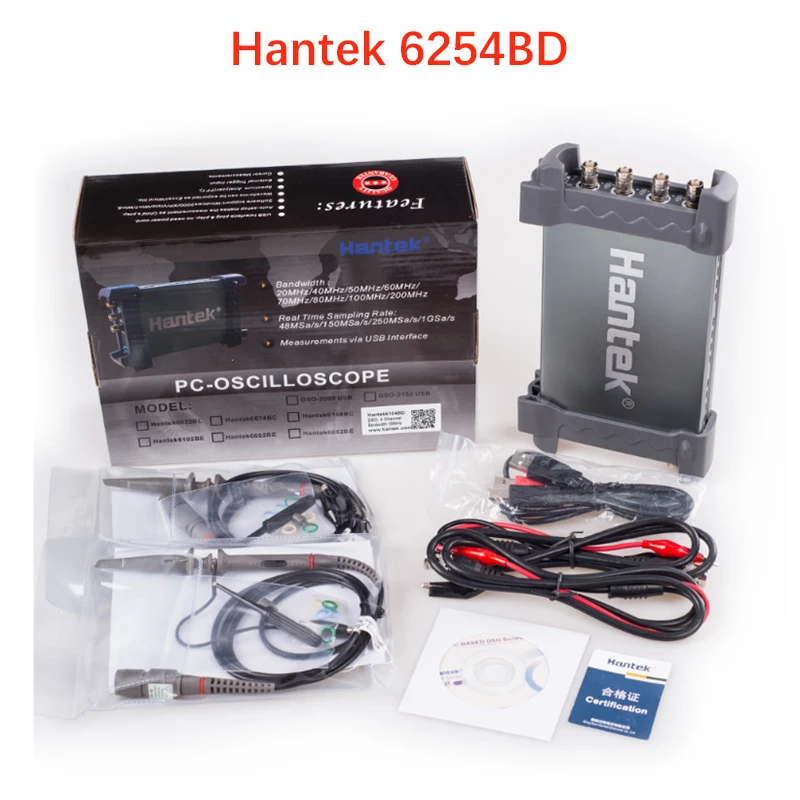

Аксессуар

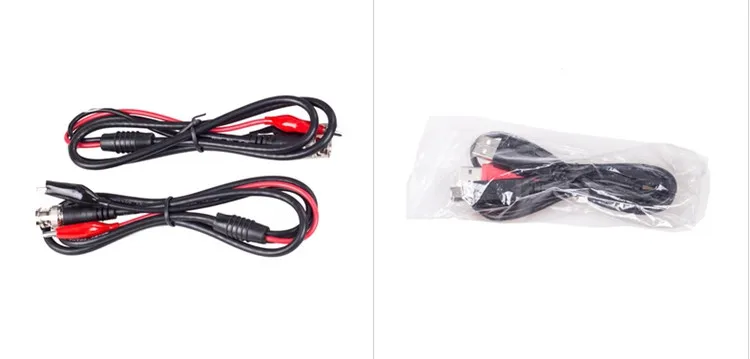

2 пассивных зонда, 2 Зажим Аллигатор линии
