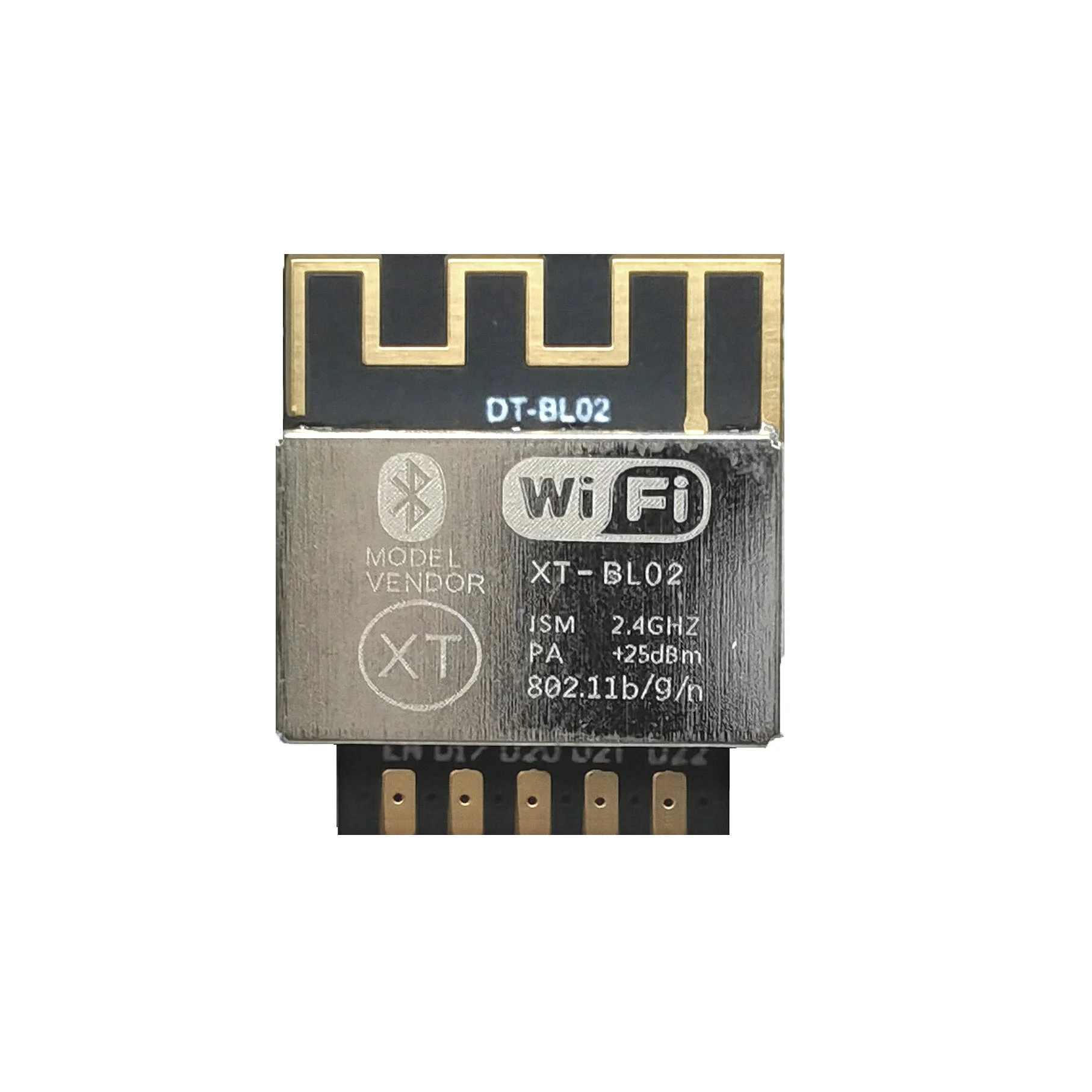

XT-BL02 Wi-Fi + Bluetooth 5,0 прозрачный модуль передачи BL602, высокопроизводительный Золотой палец, экономичная упаковка

Гарантия качества!

Оригинальные прямые продажи с фабрики!

Добро пожаловать агент продаж! Спасибо!

Www. bl602.fun

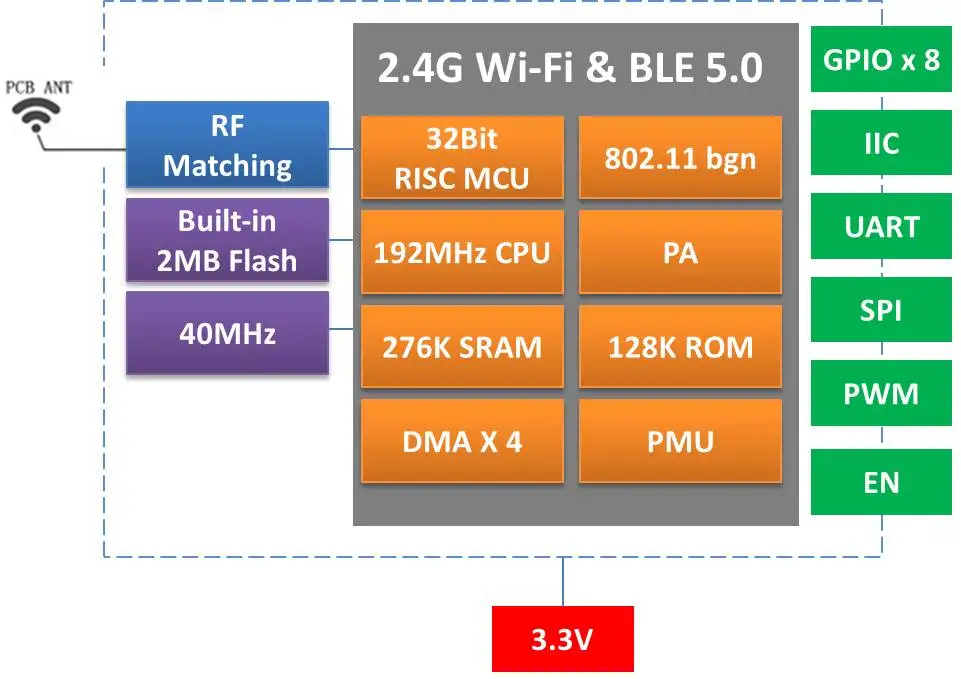

XT-BL02-это недорогой, небольшой WiFi и BLE модуль, модуль упакован с золотыми пальцами, что удобно для подключаемых сварочных продуктов. Чип модуля BL602, его Встроенная память составляет 16 Мбит, и он имеет FCC/CE/SRRC и другие сертификаты. BL602-это низкомощный высокопроизводительный чип с отличной стабильностью и производительностью, не уступающий RTL8720.

Применение

Умный дом, промышленный Интернет вещей, прозрачный рынок.

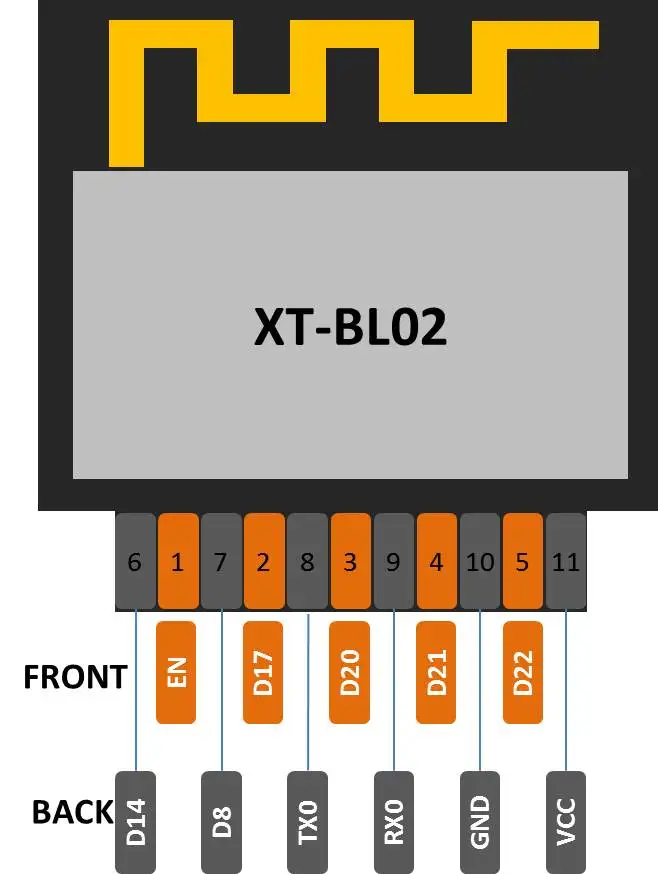

А. Схема определения штифта

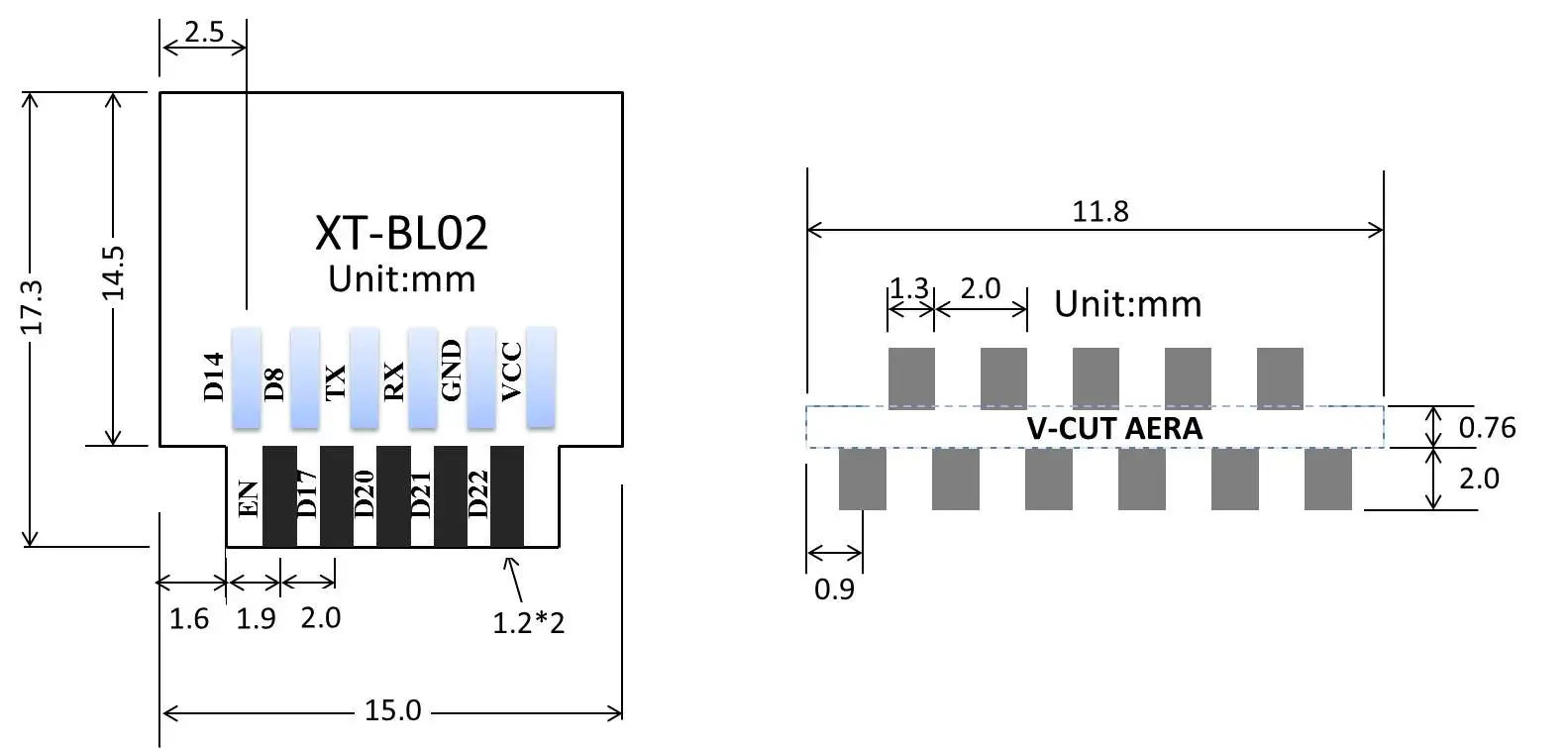

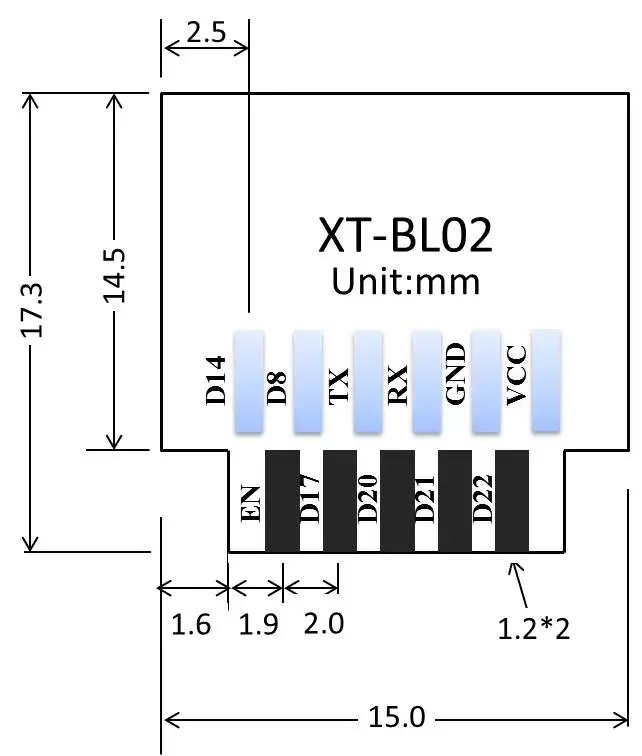

B. Посылка модуля

C. Схема применения

D. Как сжечь: если D8 вытягивается до высокого уровня, его можно сжечь. После завершения программирования отмените потяжки, в противном случае он не будет работать.

Модуль: 1 шт. или 5 шт. или 10 шт. (на основе вашего выбора)

1. Максимальный мгновенный ток радиочастоты BL602 может достигать 300 мА, поэтому минимальное требование к источнику питания-300 мА. LDOs, такие как XC6206 и 7533, не могут быть использованы;

2. Основываясь на требовании к источнику питания 300мА, рекомендуется, чтобы проводка между источником питания и землей была не менее 20 мил. Если линия электропередачи имеет vias, рекомендуется сделать 2 ~ 3, чтобы предотвратить отклонение производства PCB;

3. Для повышения производительности RF, пожалуйста, обратитесь к методу размещения модуля в руководстве. Если у продукта есть требования к сертификации, рекомендуется, чтобы рядом с антенной PCB не было параллельной проводки, и интерфейс загрузки должен быть сохранен далеко от антенной прокладки;

4. Если модуль не запускается нормально и продолжает перепускать, рекомендуется проверить линию электропитания, включая параметры материала электропитания, ширину электропитания, видимость на трассе питания, диоды, подключенные в серии к источнику питания и т. Д.;
