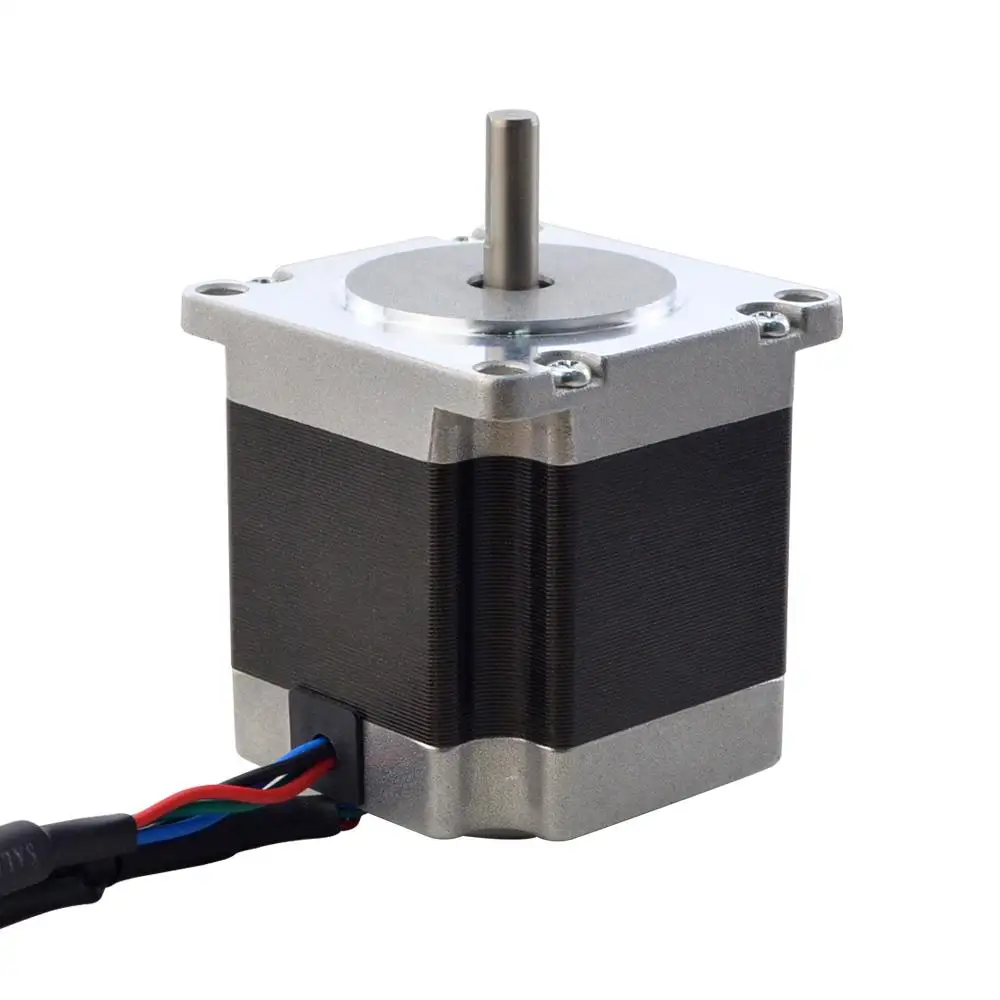

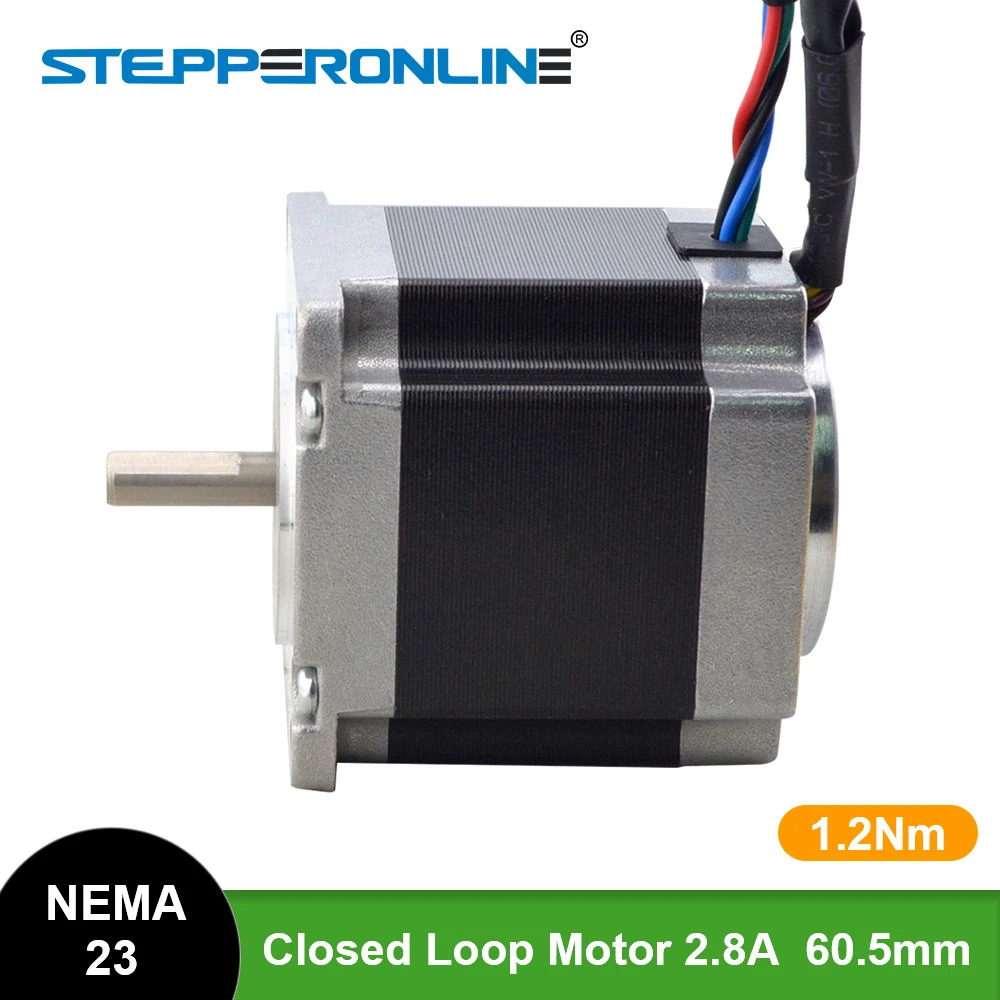

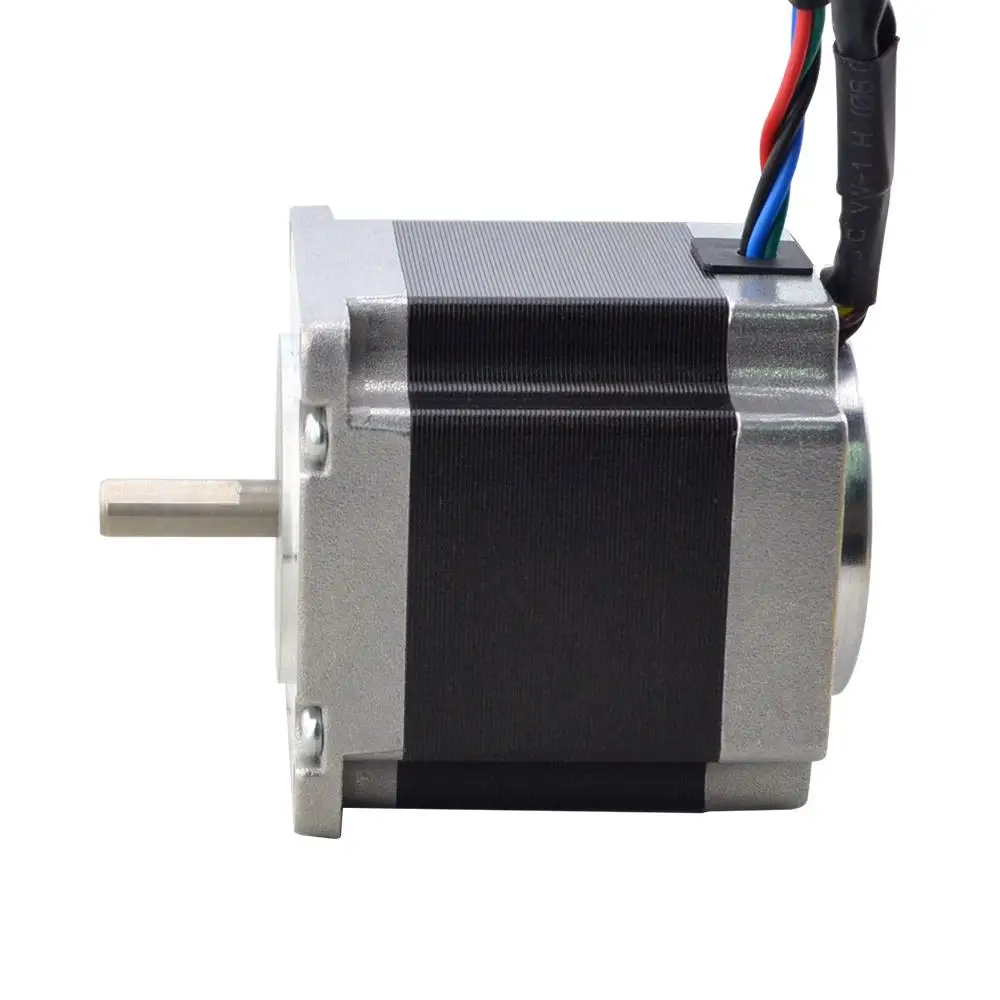

Шаговый двигатель с замкнутым контуром STEPPERONLINE Nema 23, 6,35 нм, а, с магнитным кодировщиком, мм, вал серводвигателя, шаговый двигатель с замкнутым контуром

Этот шаговый двигатель с замкнутым циклом nema 23 с крутящим моментом 1,2 нм (170 унций). Кодер является магнитным кодером с 3 каналами и разрешением 1000PPR(4000CPR). Самым большим преимуществом магнитного кодировщика является размер и стоимость, они широко используются в небольшом пространстве и более высокой производительности затрат.

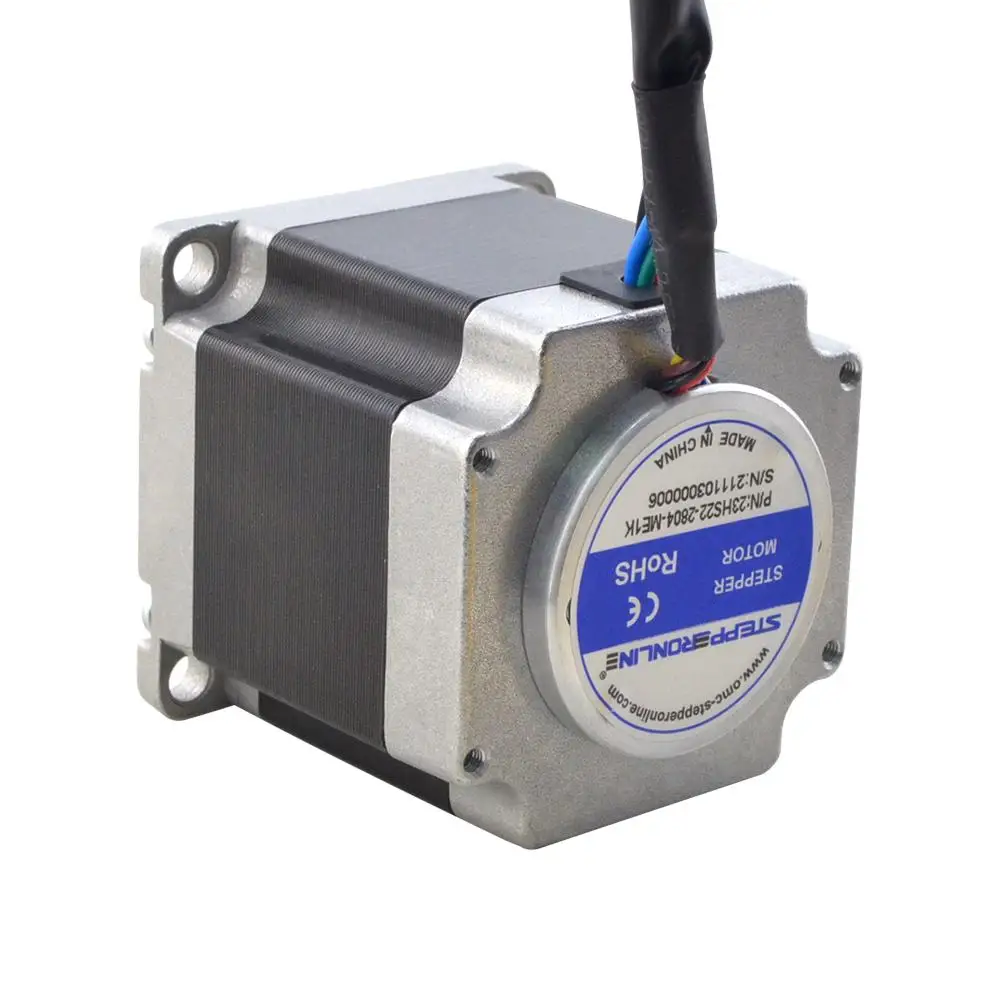

Номер детали производителя: 23HS22-2804-ME1K

Количество фаз: 2

Шаг угол: 1.8deg

Удерживающий крутящий момент: 1,2 нм (170 унций)

Номинальный ток/фаза: 2,8а

Фазовое сопротивление: 0,9 Ом ± 10%

Индуктивность: 2.6mH ± 20%(1 кГц)

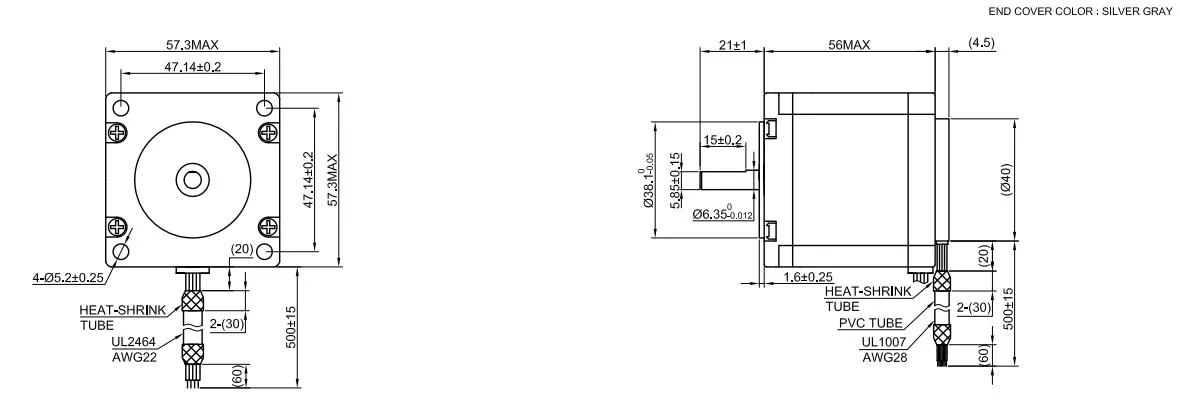

Размер оправы: 57x57 мм

Длина корпуса: 60,5 мм

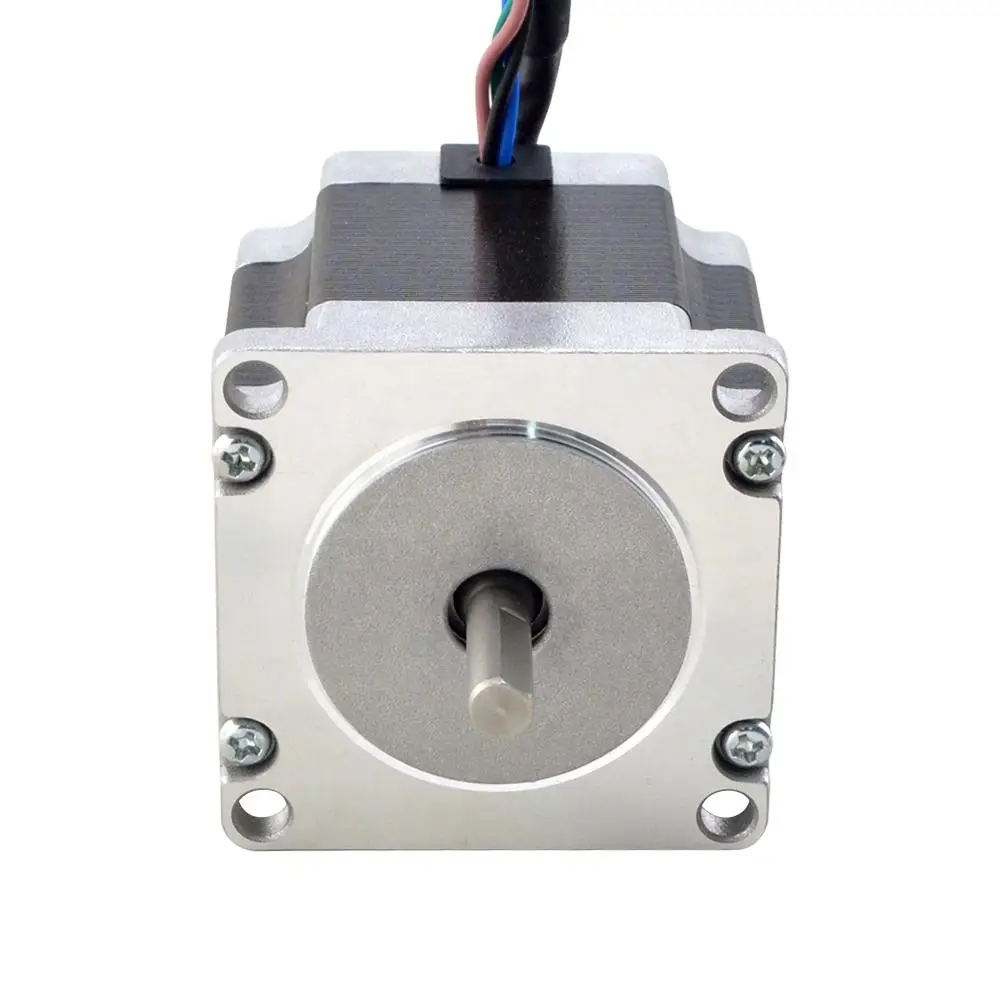

Диаметр вала: Φ6.35 мм

Длина вала: 21 мм

D-CUT Длина вала: 15 мм

Длина свинца: 500 мм

Вес: 0,65 кг

Тип выходной цепи: дифференциальный

Тип датчика: магнитный инкрементный

Разрешение датчика: 1000PPR(4000CPR)

Каналы выходного сигнала: 3 канала

Поставка Напряжение мин: 3,3 V

Поставка Напряжение Макс: 5,5 V

Выходной ток: 20 мА

Выходное Высокое напряжение: 5 В

Выход низкая Напряжение: 0,2 V

Максимальная Выходная частота: 400 кГц
