Модуль DT светильник с последовательным портом Wi-Fi, устойчивый к высоким температурам, ESP8285 Беспроводная Прозрачная передача, совместимый модуль ESP8266

Гарантия качества!

Оригинальные прямые продажи с фабрики, поэтому цена относительно низкая!

Добро пожаловать агент продаж! Добро пожаловать в оптовую продажу! Добро пожаловать на переговоры! Спасибо!

Www. bl602.fun

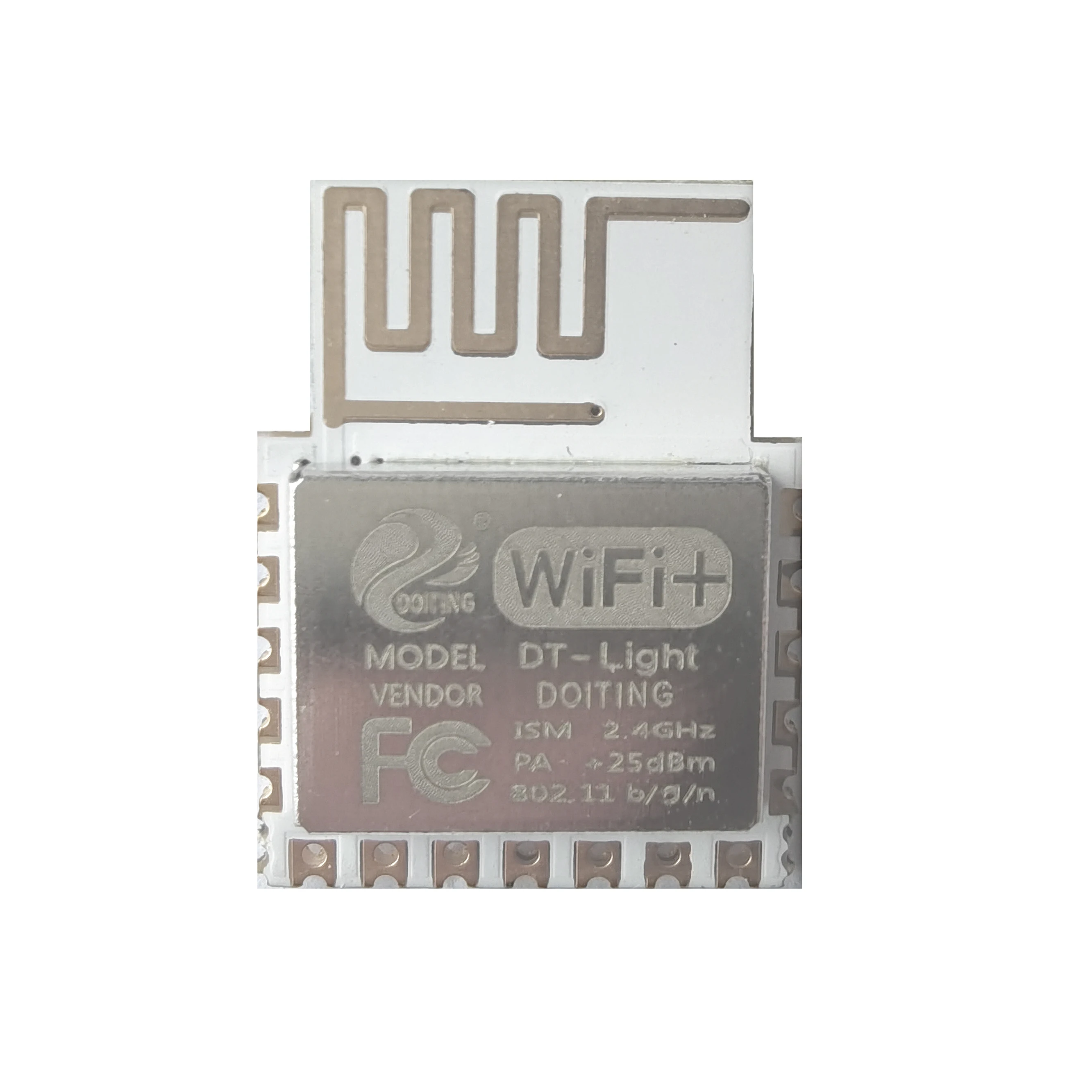

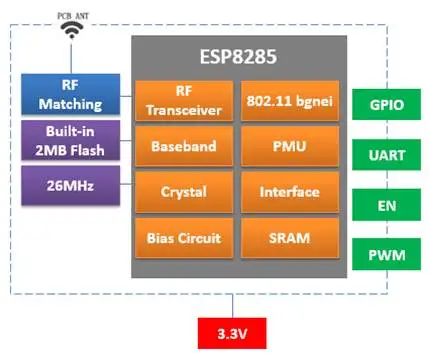

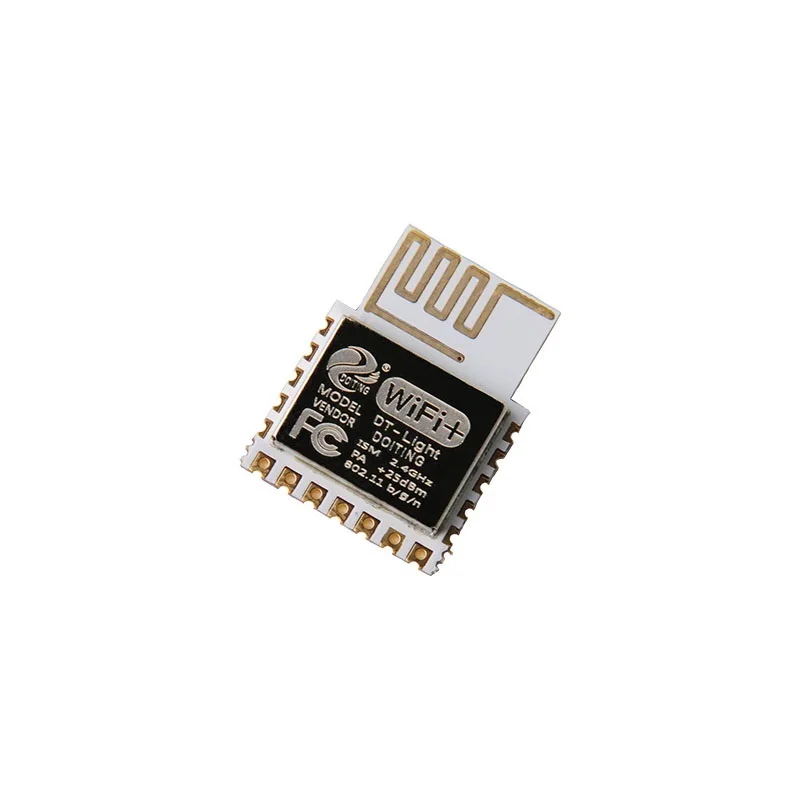

DT-светильник-это недорогой, небольшой WiFi модуль, белый модуль, высокая термостойкость, простой в использовании светильник для сцены. Чип модуля ESP8285, его Встроенная память составляет 16 Мбит, и он имеет FCC/CE/SRRC и другие сертификаты. ESP8285 использует встроенную вспышку, которая имеет лучшую антистатическую производительность, чем ESP8266.

Диапазон применения

Умный дом, промышленный Интернет вещей, прозрачный рынок.

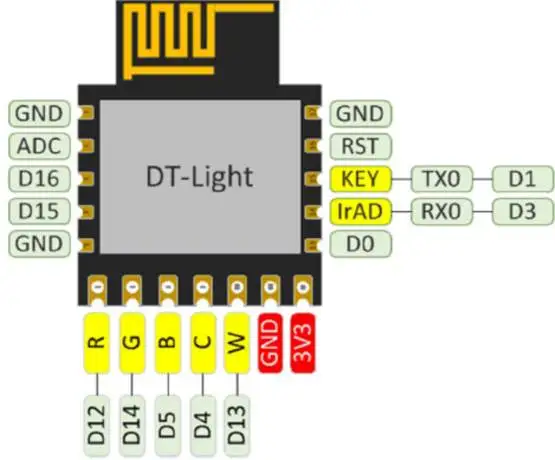

А. Схема определения штифта

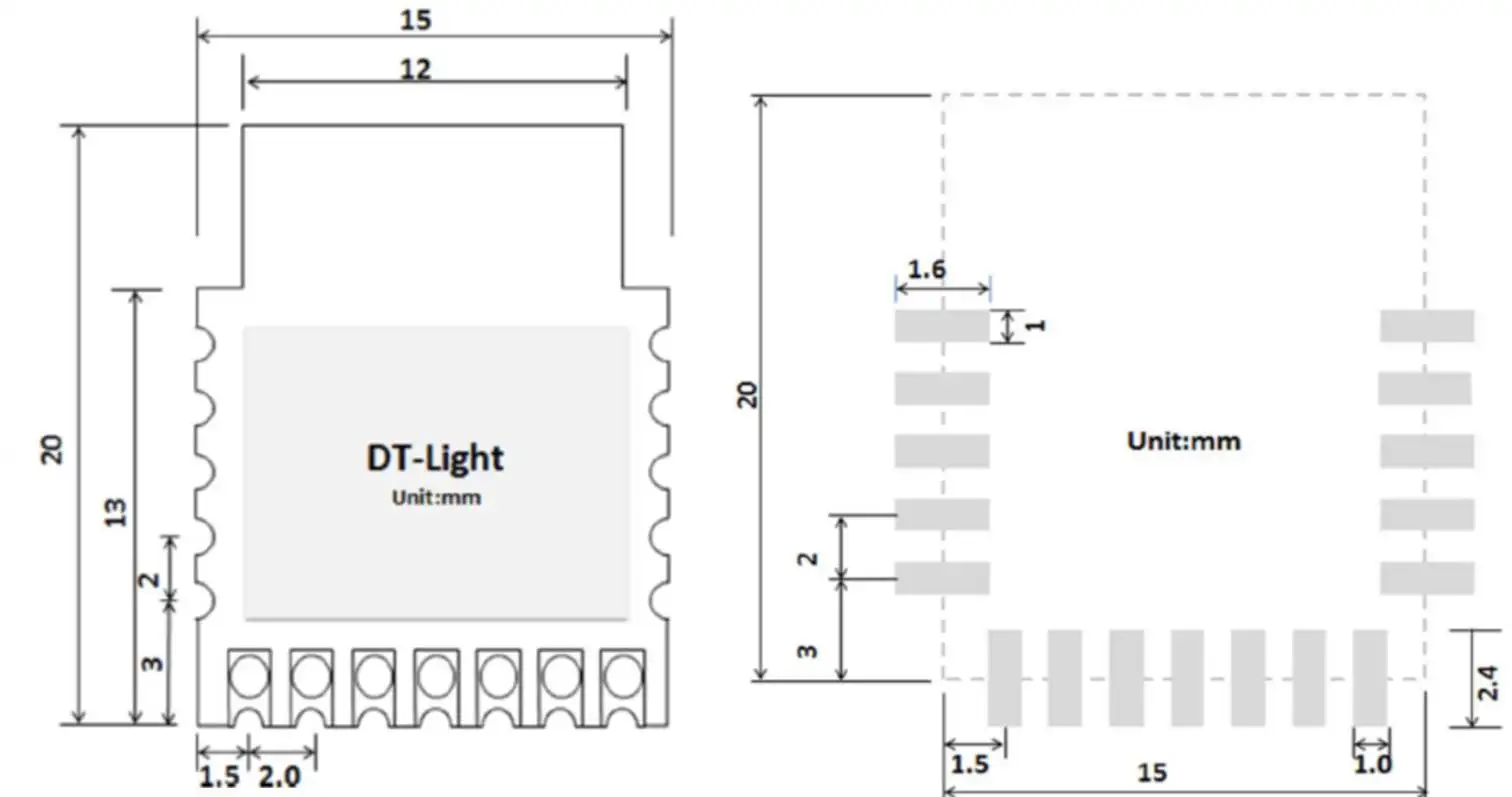

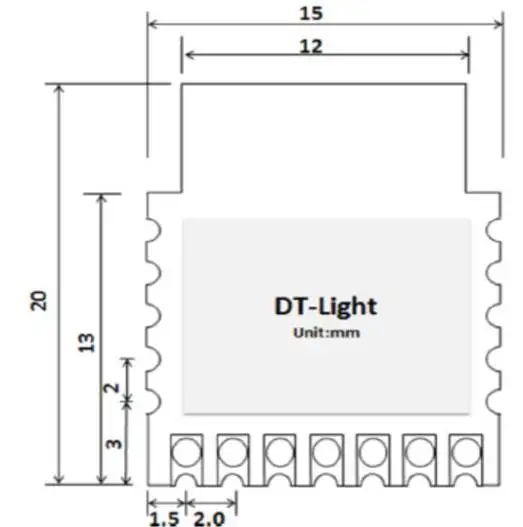

B. Посылка модуля

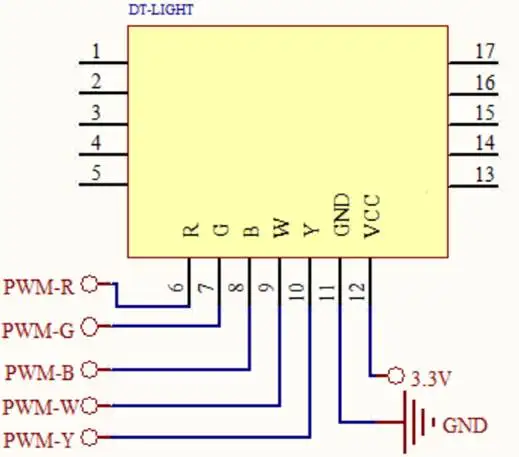

C. Схема применения

D. Как программировать: GPIO0 может быть запрограммирован до тех пор, пока низкий уровень заземлен. После программирования отмените заземление, в противном случае оно не будет работать.

Модуль: 1 шт. или 5 шт. или 10 шт. (на основе вашего выбора)

1. Максимальный мгновенный ток радиочастоты ESP8285 может достигать 400 ~ 500 мА, поэтому минимальное требование к источнику питания составляет 500 мА. LDOs, такие как XC6206 и 7533, не могут быть использованы;

2. Антистатическая способность esp8285 немного слабее. Обратите внимание на электростатическую защиту в сухой сезон зимой;

3. На основании требования к источнику питания 500 мА рекомендуется, чтобы проводка между источником питания и землей была не менее 30 мил. Если линия электропередачи имеет vias, рекомендуется сделать 2 ~ 3, чтобы предотвратить отклонение производства PCB;

4. Для повышения производительности RF, пожалуйста, обратитесь к методу размещения модуля в руководстве. Если у продукта есть требования к сертификации, рекомендуется, чтобы рядом с антенной PCB не было параллельной проводки, и интерфейс загрузки должен быть сохранен далеко от антенной прокладки;

5. Рекомендуется стереть модуль перед загрузкой программы, в противном случае может возникнуть некоторый сбой;

6. Если модуль не запускается нормально и продолжает перепускать, рекомендуется проверить линию электропитания, включая параметры материала электропитания, ширину электропитания, видимость на трассе питания, диоды, подключенные в серии к источнику питания и т. Д.;
