Ct5201 Адаптер источника постоянного тока, датчик ускорения, источник питания и усилитель IEPE, одноканальный адаптер

Три. Принцип работы (см. Рис. I)

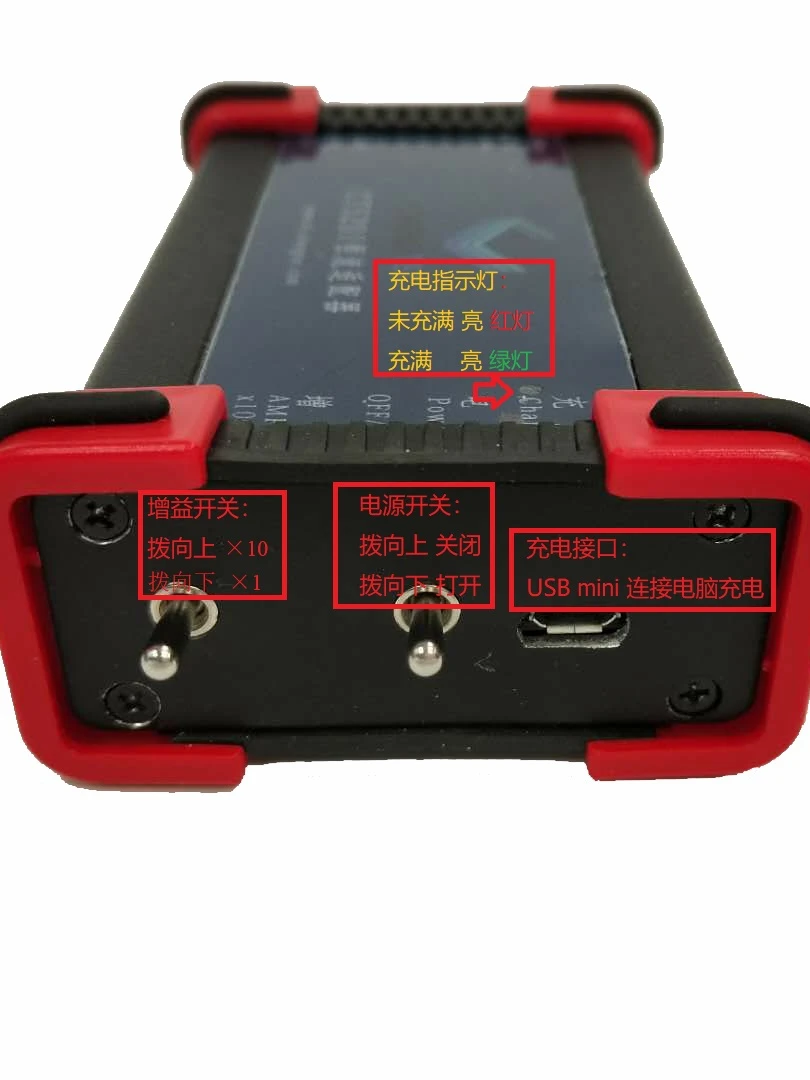

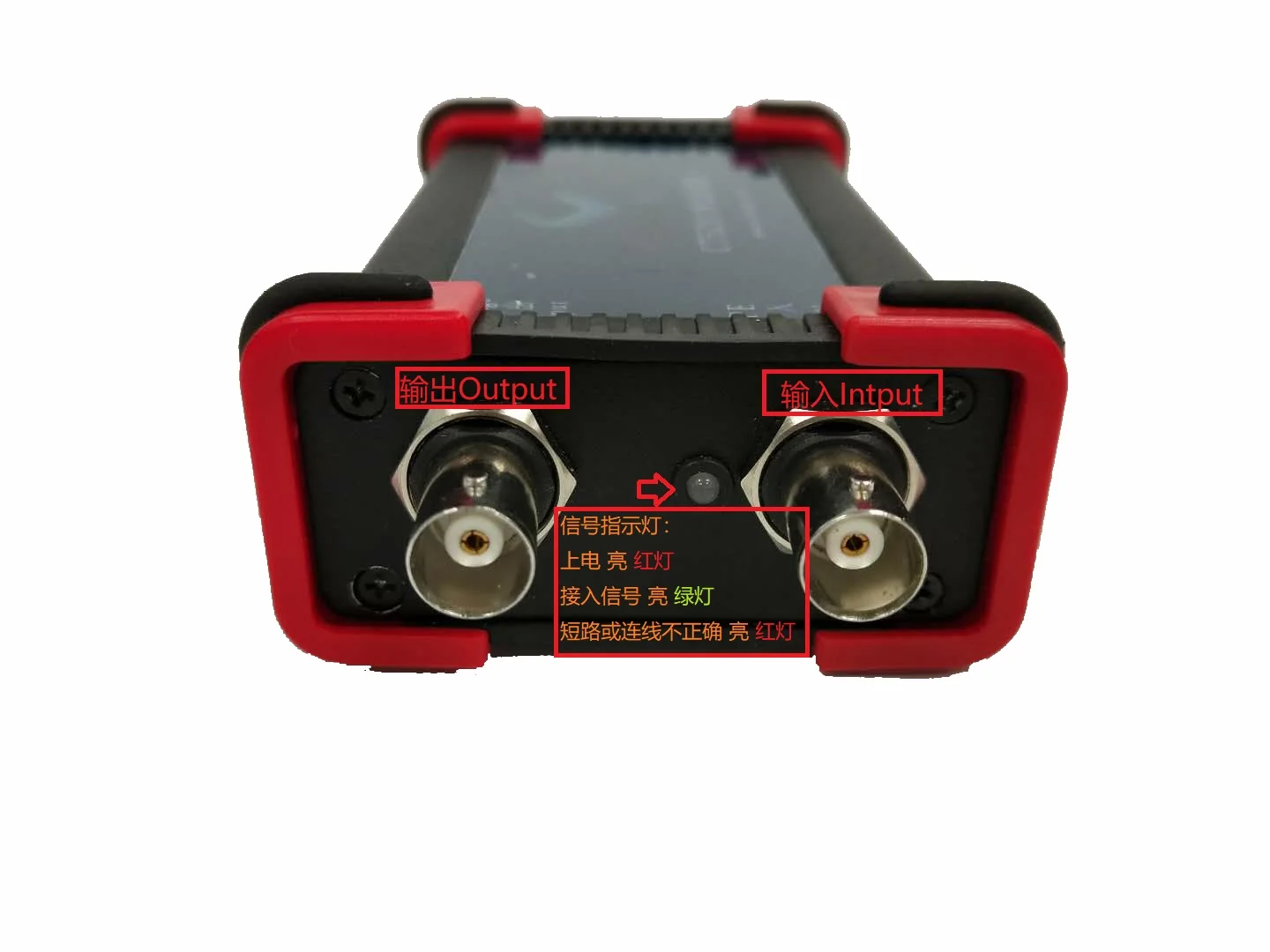

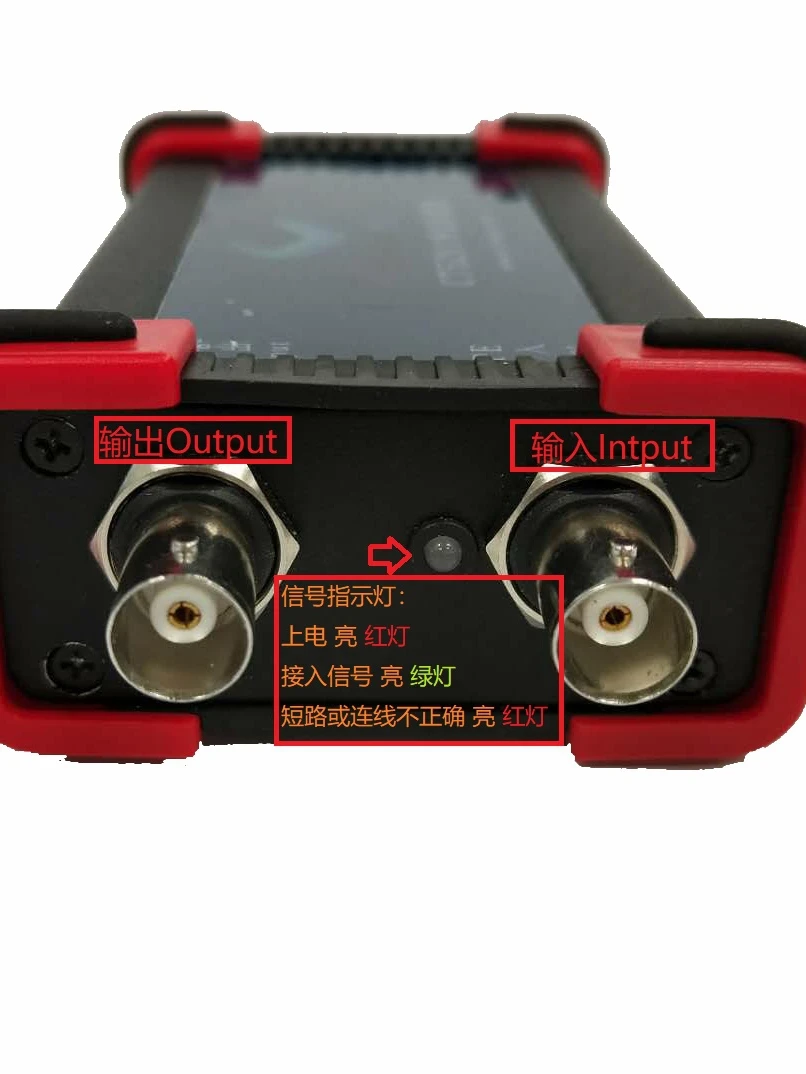

Четыре, функция введения и использования\ Входной канал: расположен на левой стороне панели, нижеBNCРозетка\ Выходной канал: расположен на левой стороне панели, вышеBNCРозетка\ Клавиша усиления: правая сторона панели, тумблер, вверх для× 10, Вниз для× 1\ Индикатор светильник: Панель слева, Мощность и включите Красного светильник доступа сигнала зеленого цвета, в том случае, если доступ включен сигнал, красный светильник является пониженного напряжения (требуется зарядка) или сигнал не подключен правильно.\ Разъем питания: правая сторона панели,Мини usbПодключен к зарядке компьютера, полностью зеленый светильник.\ Выключатель питания: правая сторона панели, тумблер, вверх выключен, вниз, чтобы открыть.

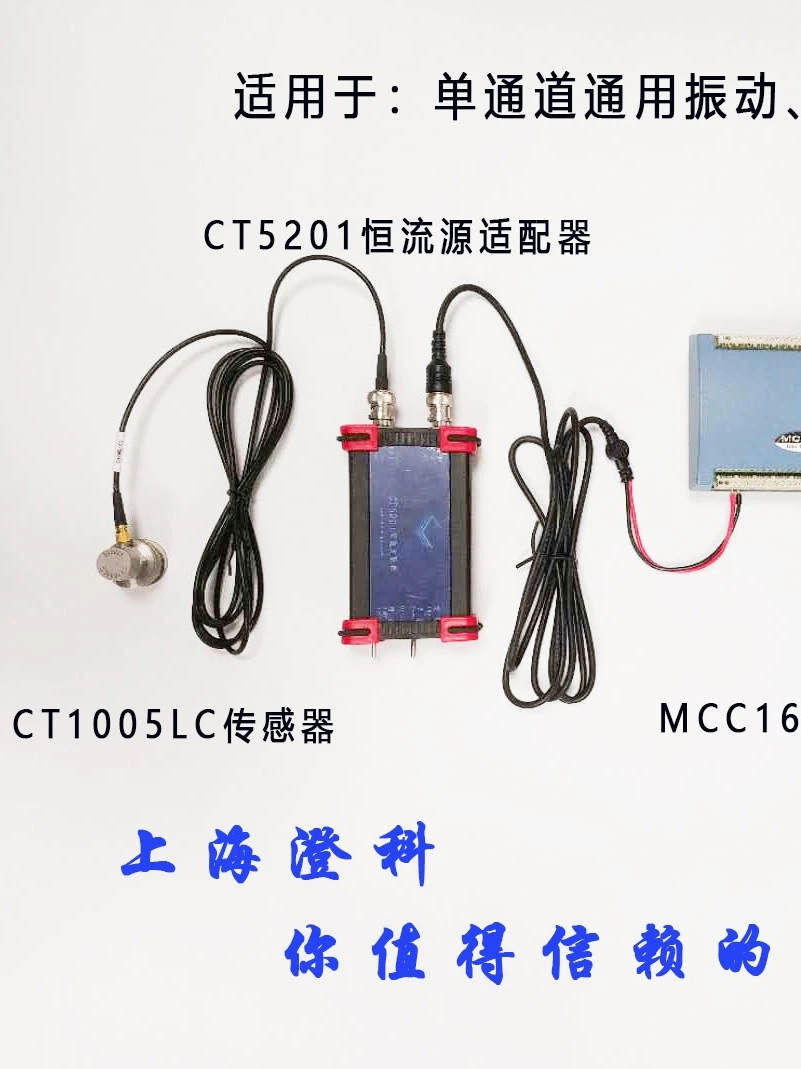

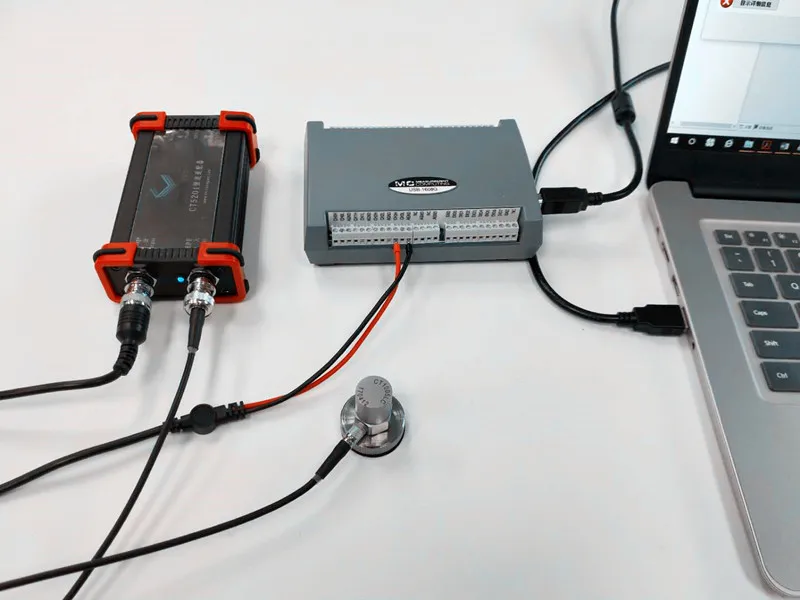

5. Примеры применения\ Например, usect5201доступ к oneIEPEThe диапазон модели is100g, чувствительность is51мв/датчик ускорения (CT1005LC),useMCC USB-1608GData карта сбора для ускорения вибрации.\ Процедура тестирования:\ 1. takeCT1005LCSensor passBNCInterface accessCT5201Input адаптера постоянного тока.\ 2. Takect5201. выход адаптера постоянного тока проходит через (bncrotting needle nose соединительный кабель) AccessUSB-1608GAnalog вход карты сбора.\ 3.TakeUSB-1608GAcquisition-карта passUSBThe кабель для передачи данных подключен к компьютеру\4. Откройте crossflow adapterCT5201Power switch для (вниз), нажмите gain key× 1 файлы (вниз).

\

\

\

\

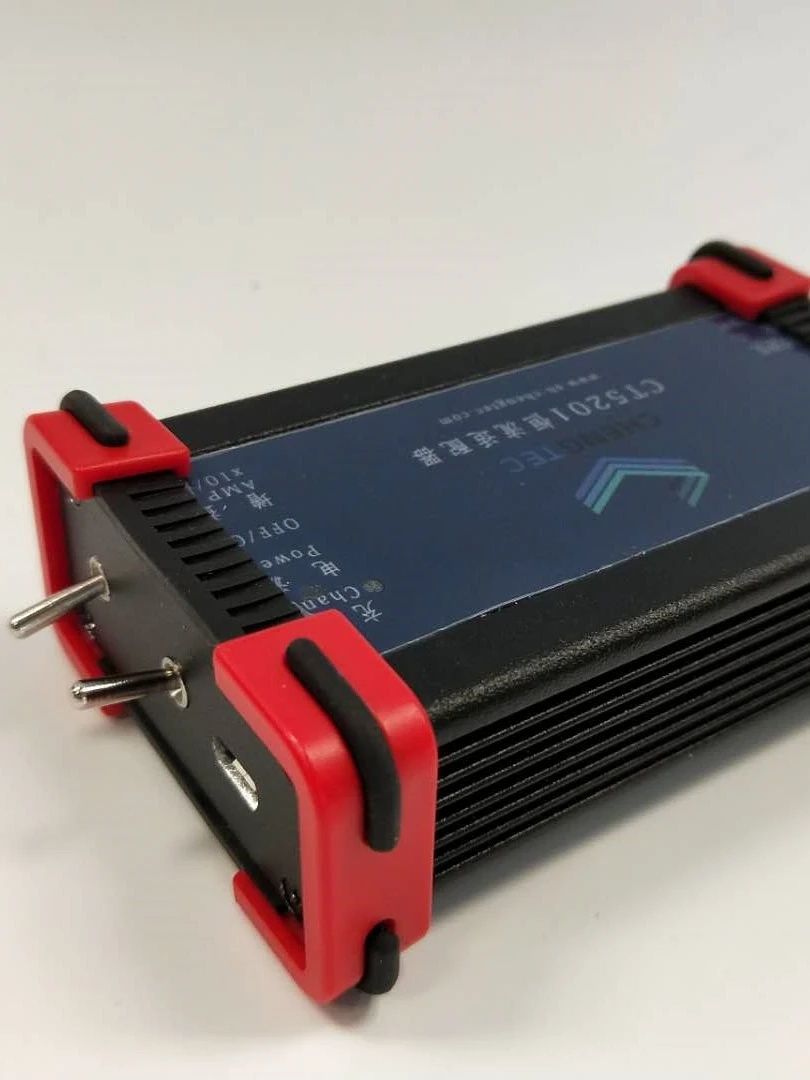

Шесть: физическая карта

\\

\\

\\

\\

\

\

\

\

Семь:Вопросы, требующие внимания

1Пожалуйста, выключите выключатель питания, когда Датчик подключен к прибору.\2Чтобы обеспечить последующее приобретение, инструмент записи имеет достаточные входные значения, этот инструмент специально установлен ×1×10Переключатель, когда выходное напряжение ниже0,5 ВВремя, вы можете набрать инструмент to×10, для обеспечения точности измерений.\3Этот продукт относится к инструментам toⅱкласса, кислоты следует избегать в использовании, щелочи, соль, туман, дождь, снег и чрезмерное излучение, избегайте вибрации и воздействия.\4Мощность включается регулярно, когда не используется в течение длительного времени (зарядка)2-3Время, чтобы предотвратить неисправность устройства и батареи.
