Проект печатной платы
1. ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно.2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.4. Мы не предоставляем информацию, кроме страницы введения продукта.

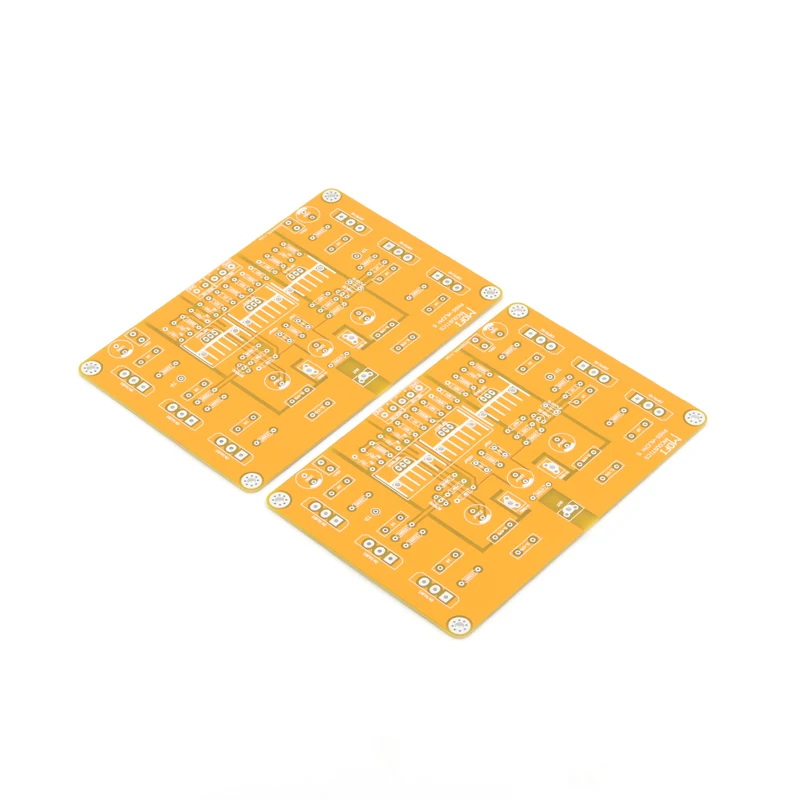

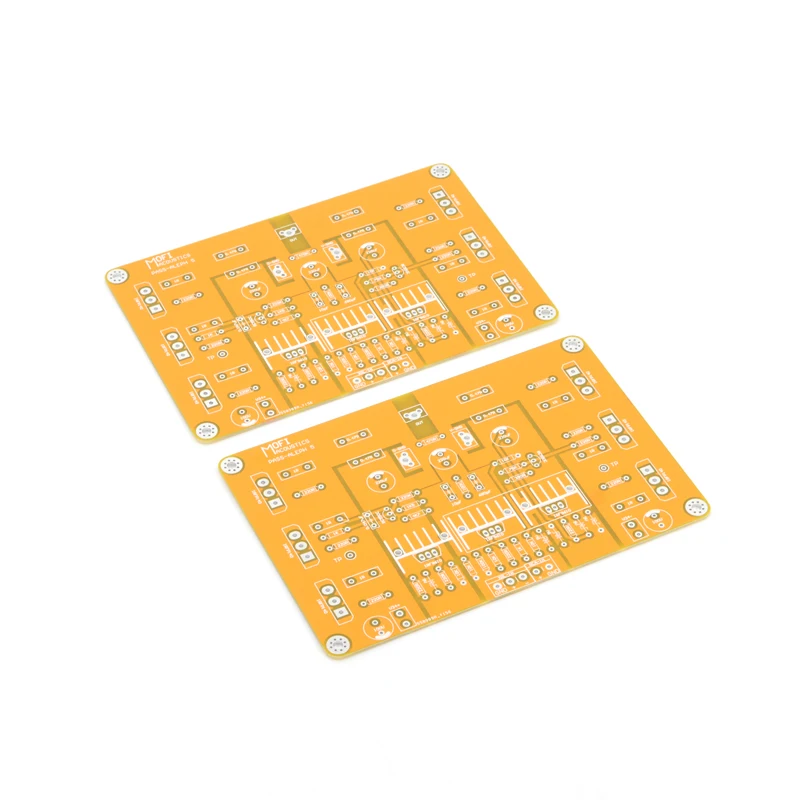

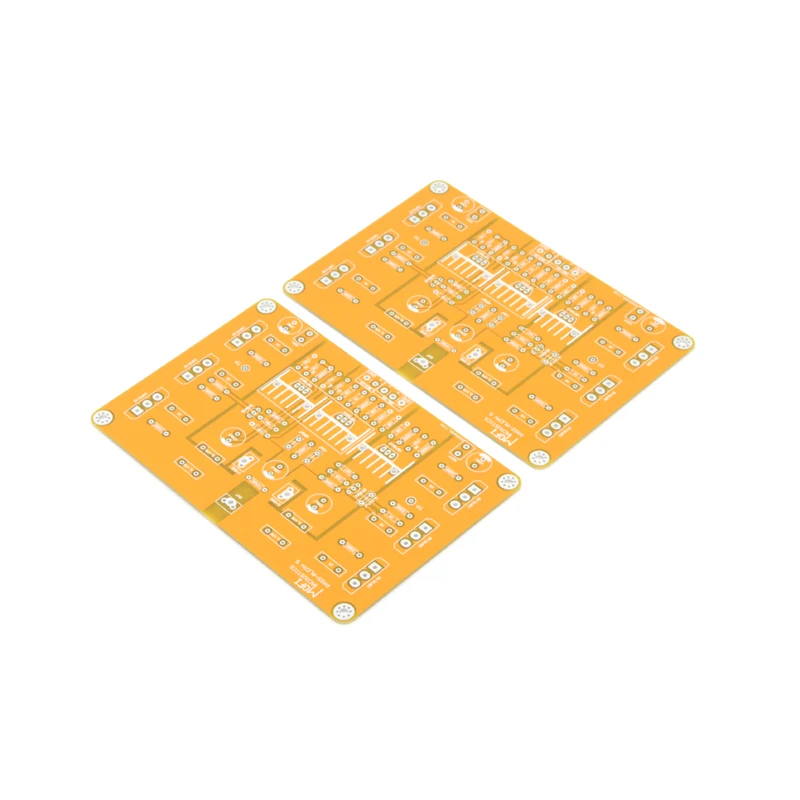

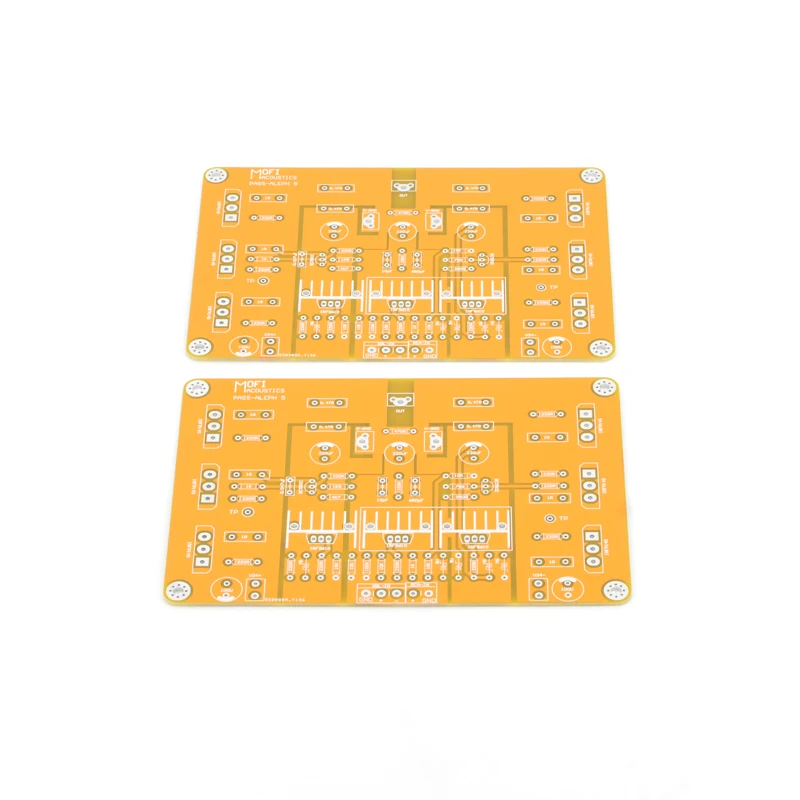

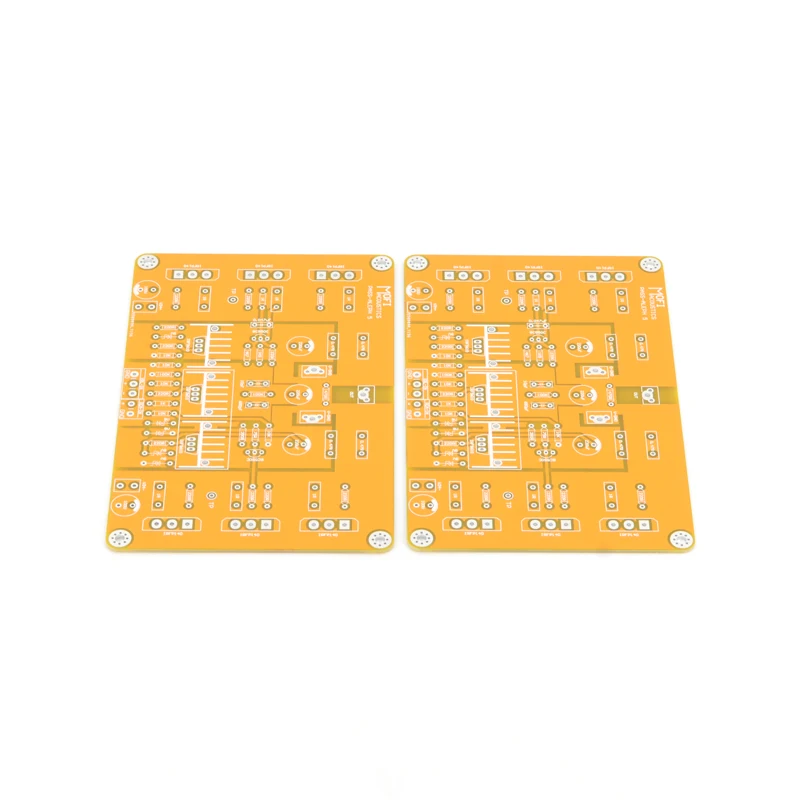

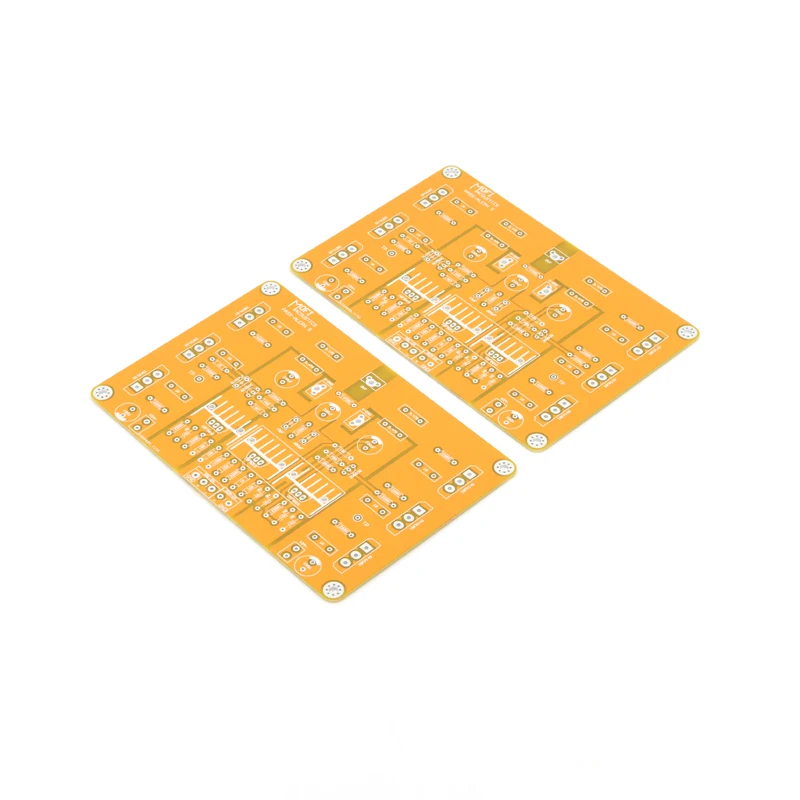

MOFI-Pass Aleph-5 A5 полностью Mosfets класс А печатная плата усилителя мощности проекта
Он основан на основной цепи Pass.Lab Aleph-5 усилитель мощности.Технические характеристики:Полностью дискретный.Полностью МОП класса А.Monarual дизайн.Одноточечное заземление, сопротивление заземления близко к 0,02 Ом, низкий уровень шума.PCB небольшой и гибкий, очень дружелюбный для всех видов установки шасси.Более экономичный потенциал для модификации звука.Всего 6 мощных МОП-транзисторов на канал для выходной мощности. Максимальное входное напряжение: 6.6VPP.Коэффициент усиления: 11x.Входное сопротивление: 22K.Выходная мощность:Макс 65 ватт 8ΩРазмер печатной платы: 152x102x1,6 мм 1oz Cu, HASL с свинцомТребования к питаниюЛучшее: ± 35VDC,I≥ 6A(2 канала)Рекомендуется использовать фильтр CRC после выпрямителя

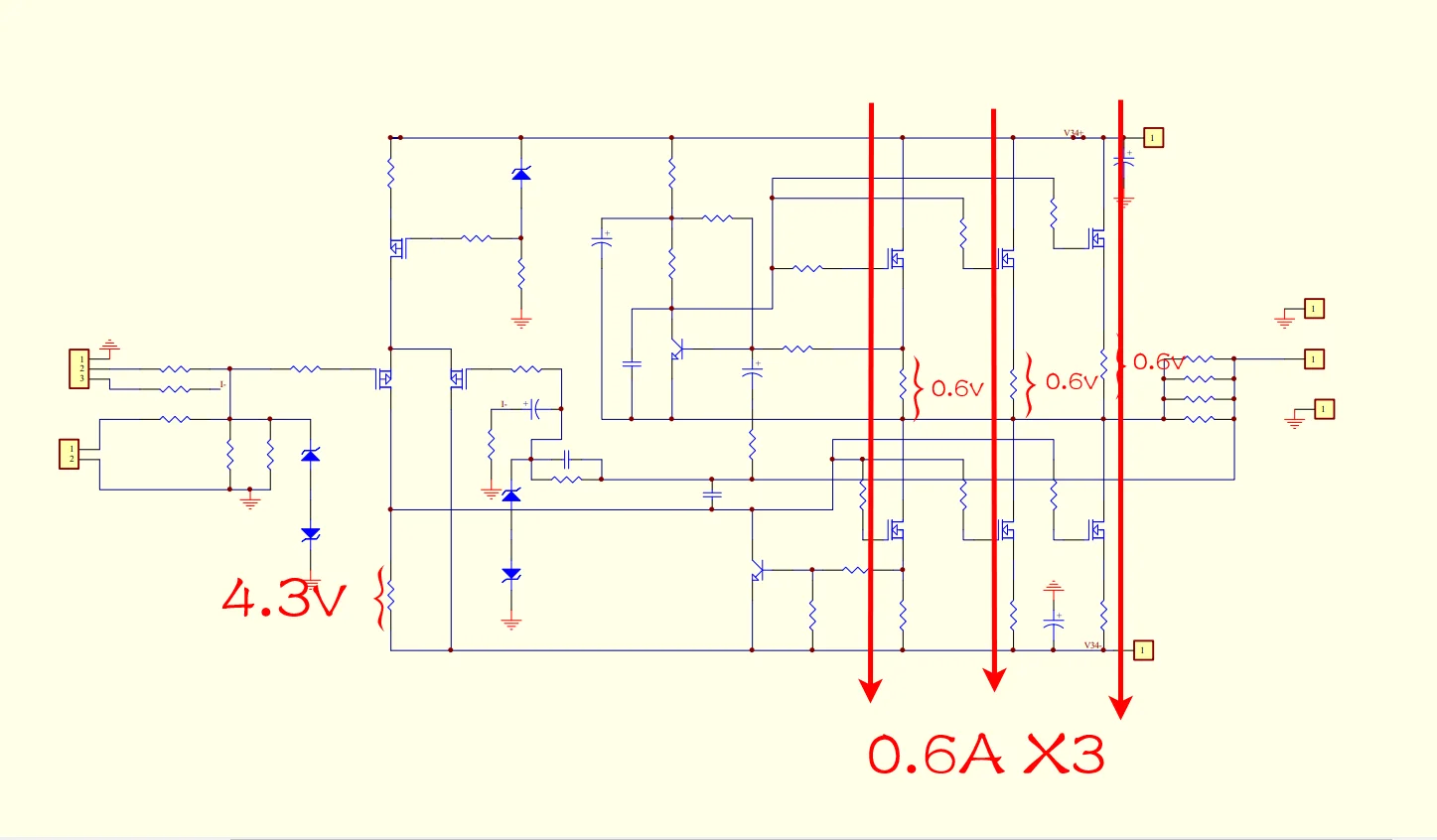

Схема и ключевые точки отладки

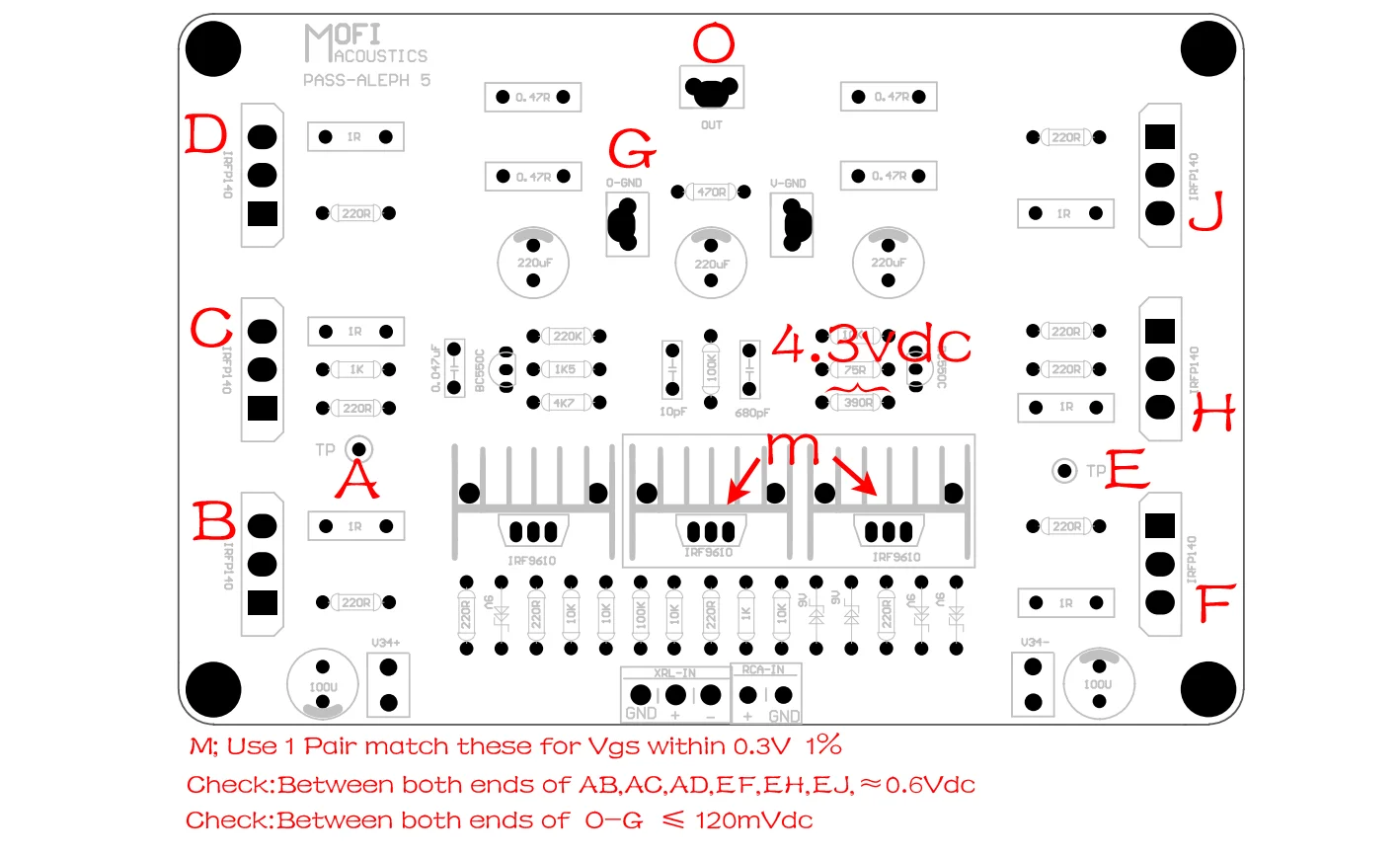

PCB поставляется с компонентными параметрами для легкой установки.Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно.Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается.

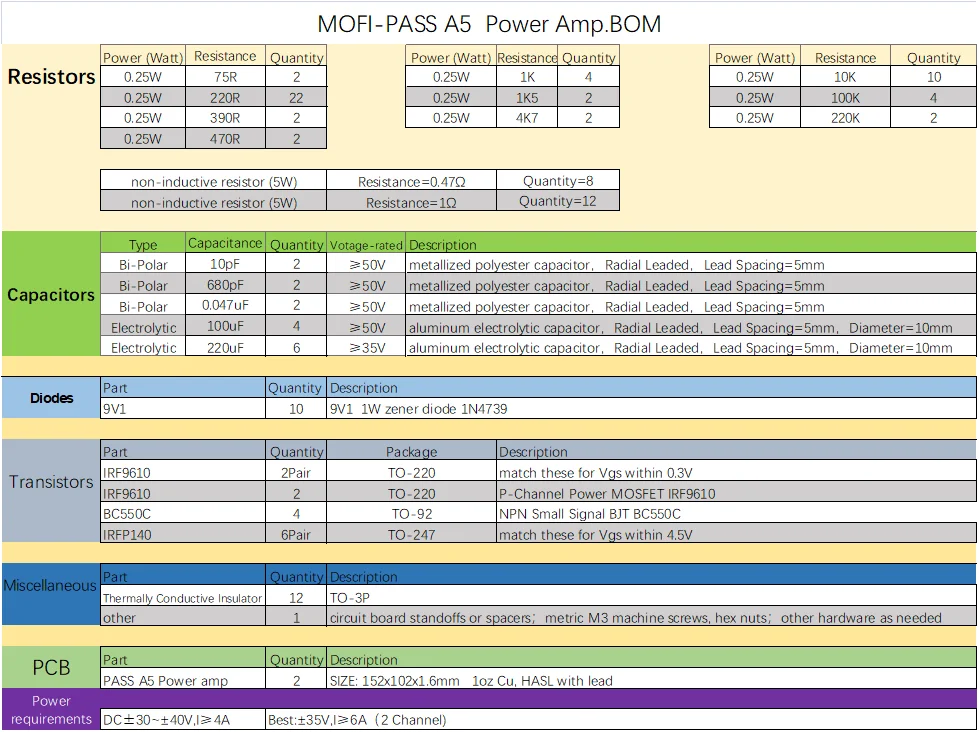

Список деталей
Инструкции

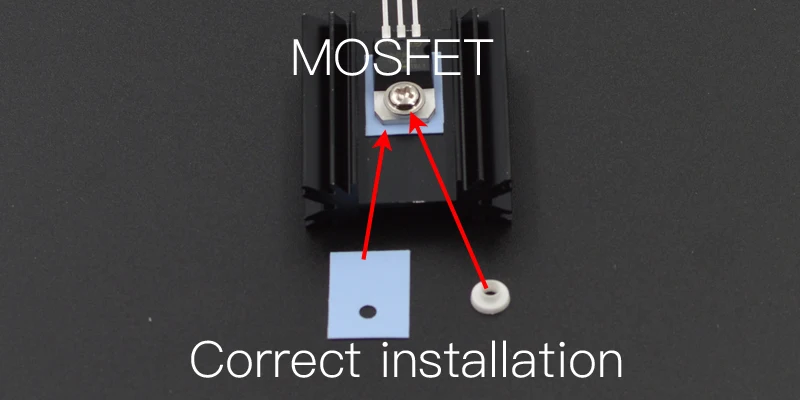

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.Советы:Пожалуйста, подготовьте внешний радиатор.
Фото
