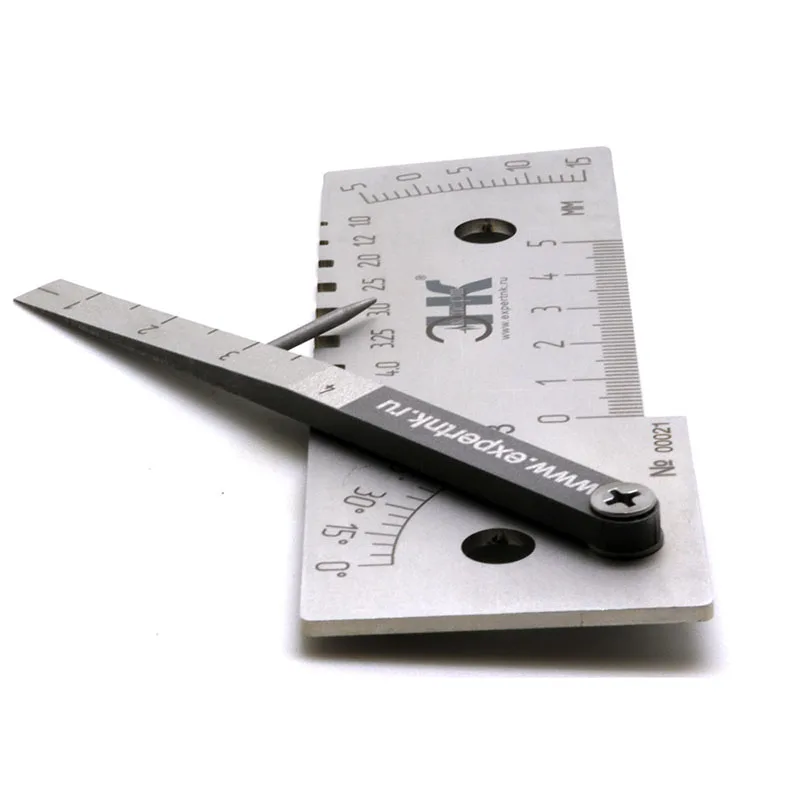

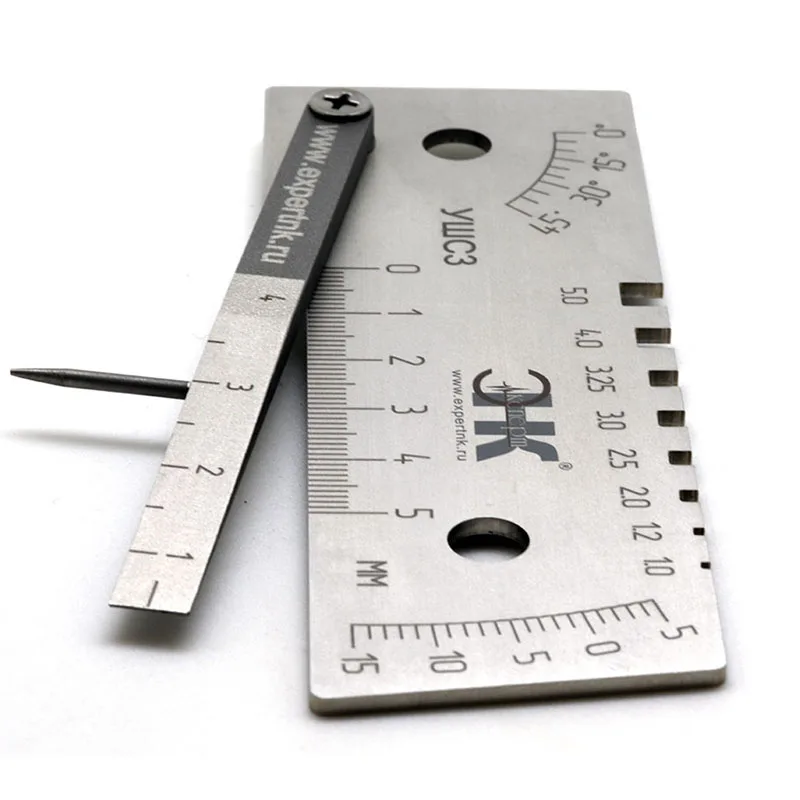

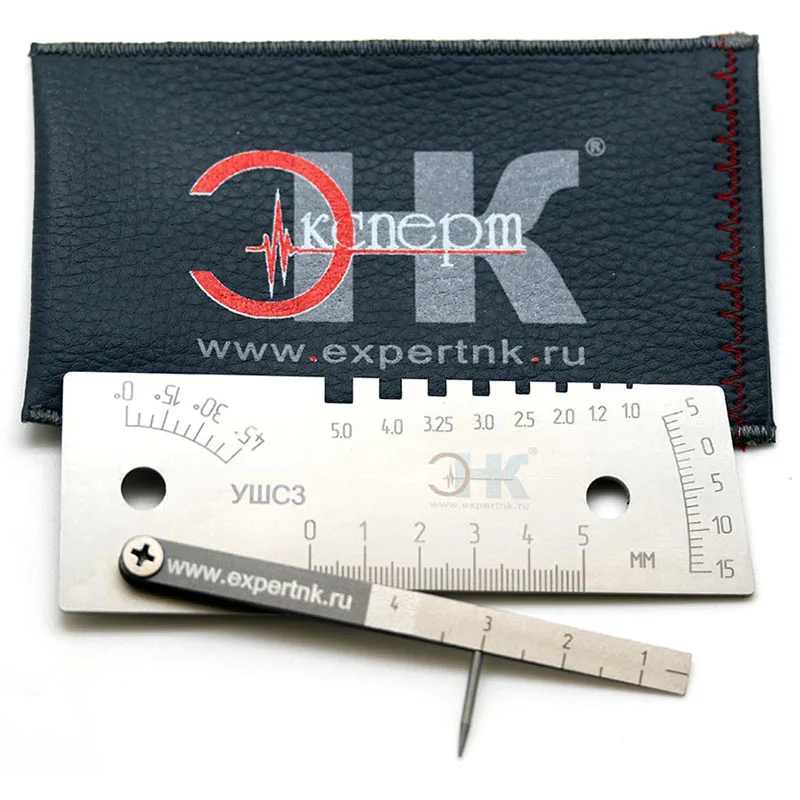

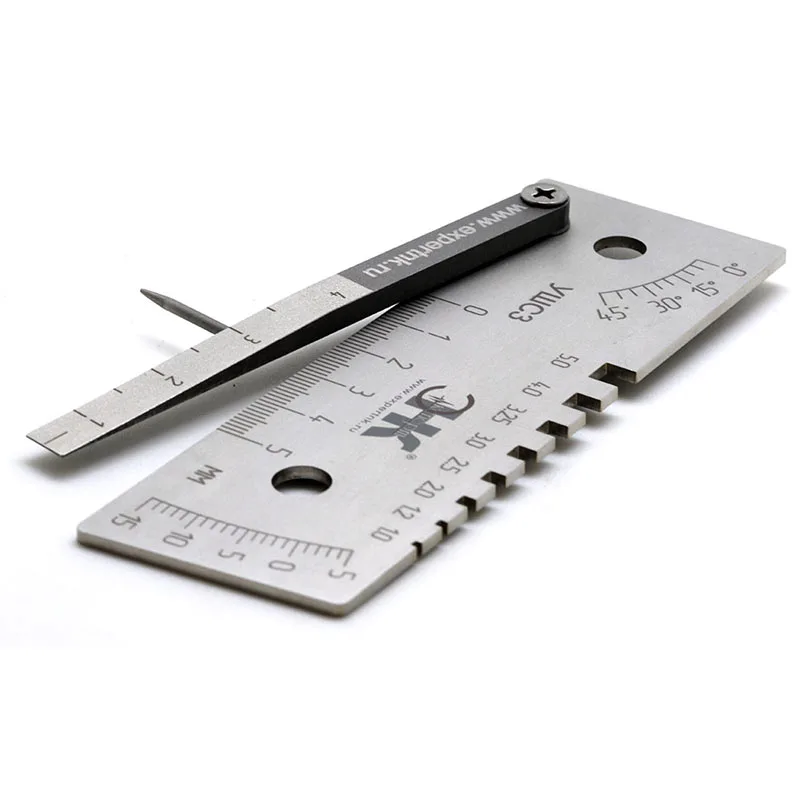

Универсальный шаблон сварщика УШС-3 ЭКСПЕРТ НК с калибровкой без калибровки

Универсальный шаблон сварщика УШС-3 предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного соединения. Позволяет проводить контроль глубины раковин, забоин, превышения кромок, глубины разделки стыка до корневого слоя, высоту усиления шва, контроль зазора, притупления шва, ширины сварного шва, углов скоса кромок, а также диаметров электродов.

материал - нержавеющая сталь

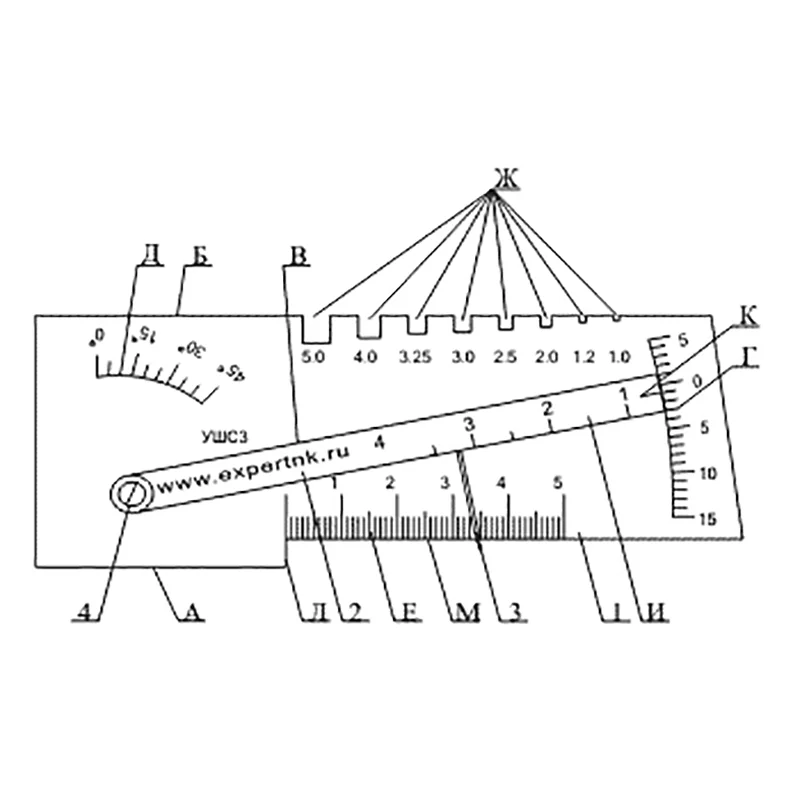

цена деления шкал Г и Е: 1 мм;

цена деления шкалы: 0,5 мм;

цена деления шкалы Д: 5°;

допускаемые отклонения ширины пазов: до 3,25 мм - по Н12, свыше 3,25 мм - по Н14;

отклонение положения штрихов шакал Г, И: не более ± 0,5;

отклонение положения шкалы Д от действительного значения угла: не более 2°30';

отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е: не более ± 0,15.
