433 МГц510 МГц868 МГц915 МГцусилитель сигнала Передача и получение двустороннего усилителя мощности модуль усиления сигнала

Есть патч-модули и SMA модули опция!

Если вы выбираете вариант с адаптером питания (5V/1A), Мы отправим нам, UK, EU или AU Вилки в зависимости от страны назначения.

Уведомление о покупке:

(Усилитель серии AB-IOT-это Модернизированная версия XQ-433, с более широким диапазоном напряжения питания, пожалуйста, внимательно ознакомьтесь с руководством перед покупкой, или проконсультируйтесь со службой поддержки клиентов, спасибо!):

* Применимые Диапазоны частот «AB-IOT-433» и «AB-IOT-433-SMA»: 420 МГц-480 МГц;

Применимые Диапазоны частот «AB-IOT-510» и «AB-IOT-510-SMA»: 470 МГц-520 МГц;

Применимые Диапазоны частот "AB-IOT-868" и "AB-IOT-868-SMA": для Европы 863 мгц-870 МГц;

Применимые Диапазоны частот "AB-IOT-915" и "AB-IOT-915-SMA":Для Америки902 МГц-928 МГц;

Усилитель:

1. Продукт представляет собой двусторонний усиленный режим работы TDD (то есть мощность передачи и чувствительность приема будут усилены поровну);

2.Рабочее напряжение 3,6-6 В;

Требования к току для адаптера питания (не входят в комплект): Макс. 0.72A

3. Этот продукт является высокопрофессиональным, и Беспроводная связь сильно влияет на окружающую среду. Мы гарантируем только, что все параметры измеряются прибором.

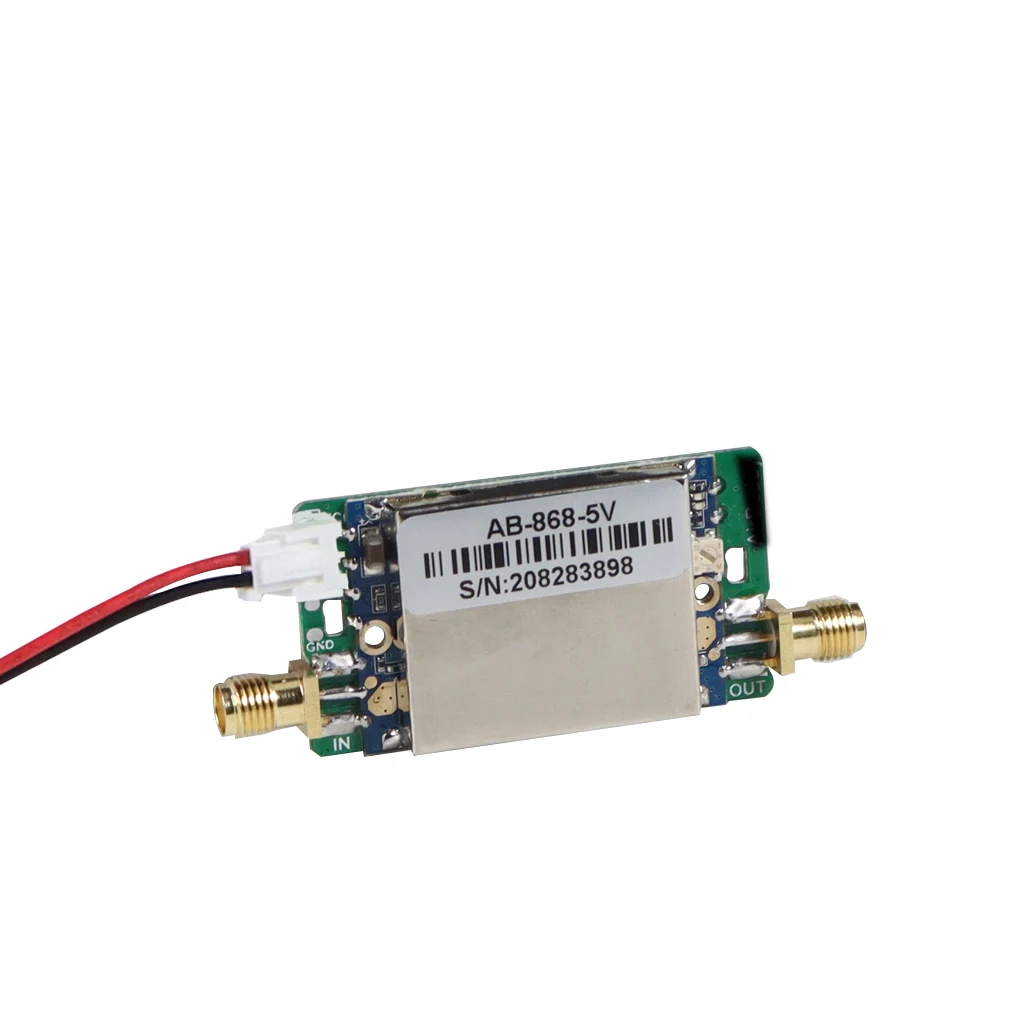

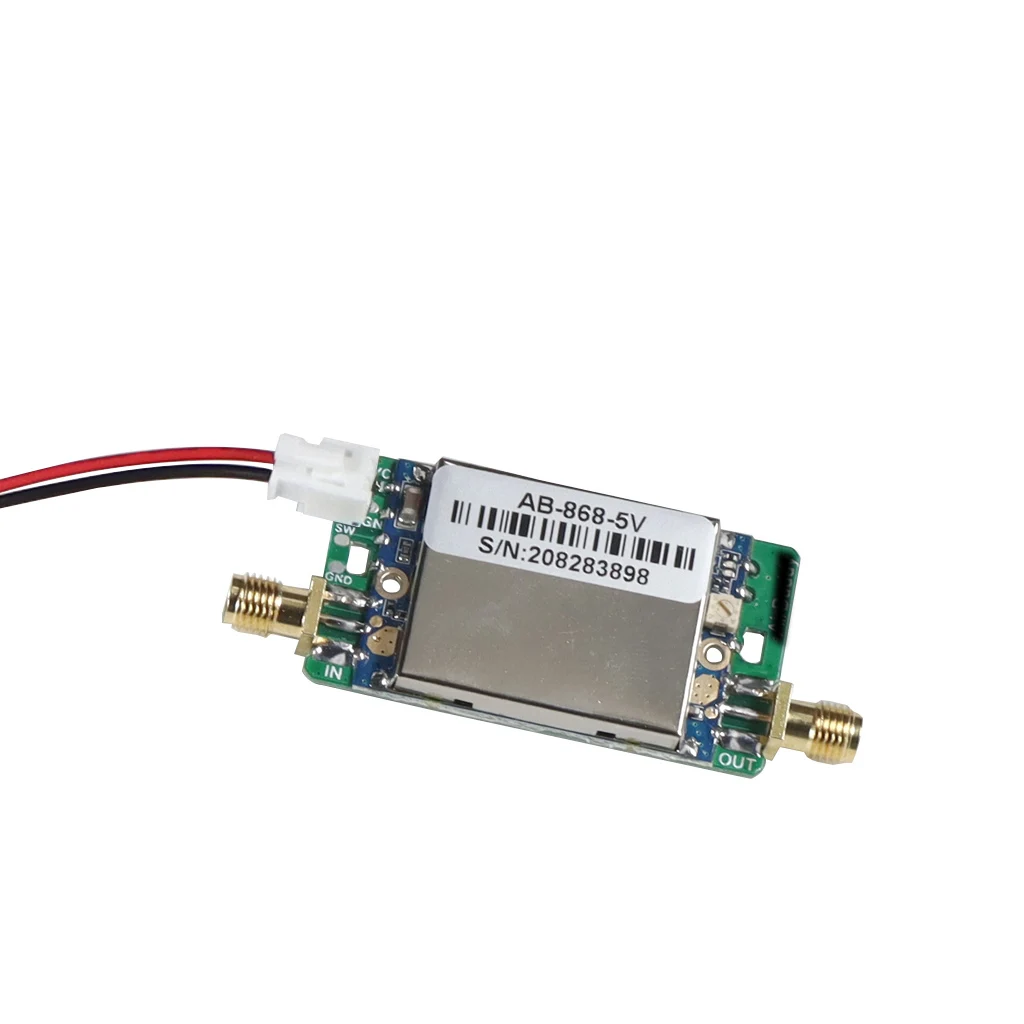

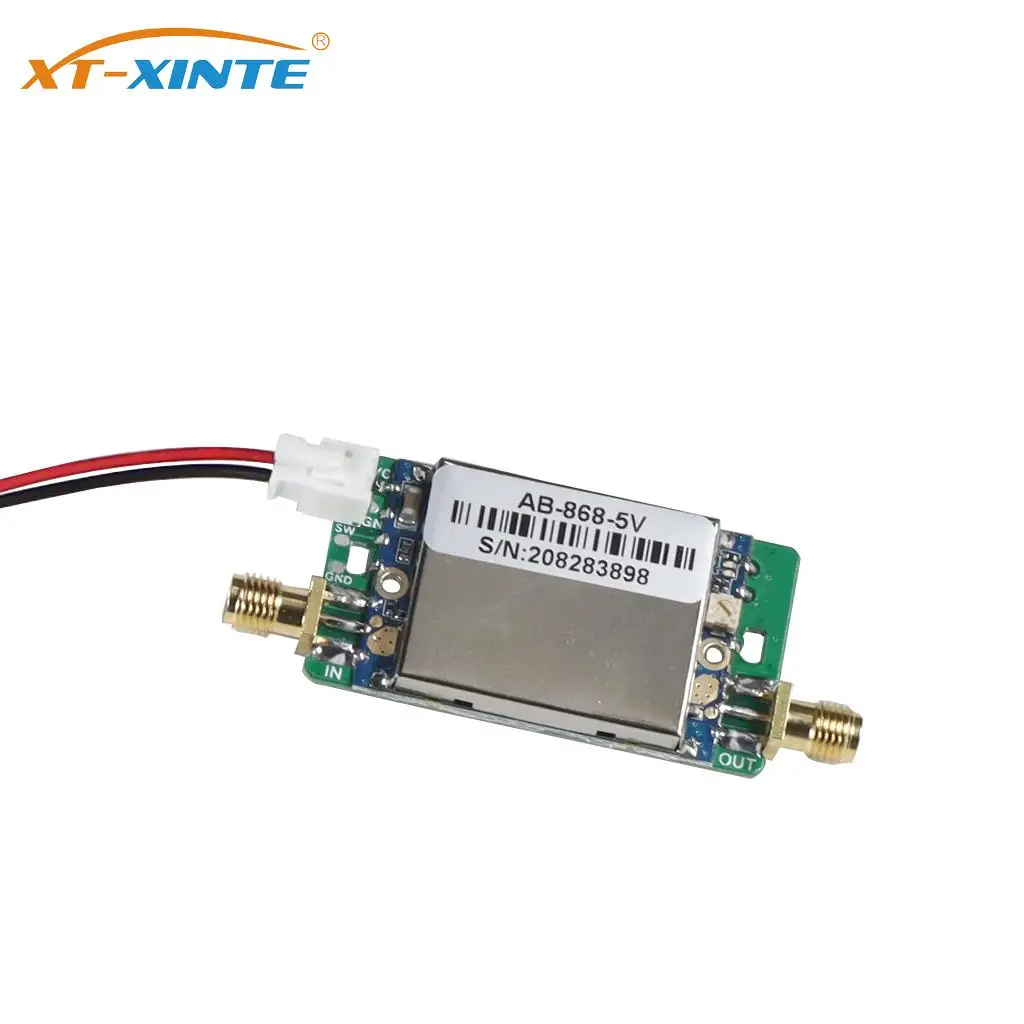

AB-IOT-868 Модель:

Введение

Двунаправленная серия AB-IOT-868 Модуль усиления сигнала подходит для micro-power wireless Продукты в диапазоне частот 850 МГц-930 МГц. Он подходит для Различные продукты беспроводного сбора данных IoT, работающие в 868 МГц Диапазон частот в Европе и диапазон частот 902-928 МГц в Северной Америки.

Основные характеристики

1. Встроенный TX/RX автоматический коммутационный канал, TX/RX статус может быть переключен независимо без внешнего контрольного сигнала.

2. Работает в состоянии RX по умолчанию и улучшает принимающий сигнал. В тех случаях, когда Обнаружен передающий сигнал превосходного устройства, модуль Мгновенно переключается в состояние TX.

3. Коэффициент усиления TX регулируется, что удобно для совместимости с беспроводными устройствами с различной мощностью передачи.

4. Совместимость с различными способами модуляции, такими как LORA и FSK/ASK/OOK/MSK/GFSK.

Технические характеристики

Рабочая частота:

850 МГц-930 МГц

RX коэффициент усиления антенны:

11dB ± 2dB

NF:

≤ 2.0dB

TX коэффициент усиления антенны:

5 дБ-11 дБ (± 2 дБ) регулируемый

TX/RX порог переключения:

-2dBm

Диапазон входной мощности TX:

1dBm-20dBm

Максимальная мощность передачи:

31 дБм (1,3 Вт)

Индикация состояния:

Статус RX: зеленый свет включен, синий свет выключен

Статус RX: синий свет включен, зеленый свет выключен

Рабочее напряжение:

AB-IOT-868-A: 5 В (4,75-5,25 в)

Рабочий ток:

Статус RX: 10 мА (± 3 мА)

Статус TX: ≤ 720 мА

Общий размер:

38,2 мм * 26,2 мм * 4,5 мм (Д * Ш * В)

Советы: Выходная мощность устройства верхнего уровня должна быть не менее 3 дБ выше Чем порог переключения, что означает, что выходная мощность Устройство верхнего уровня не может быть ниже 1 дБм, иначе это может привести Нестабильная работа.

Chang TX коэффициент усиления

Когда потенциометр повернут против часовой стрелки к ограничению, коэффициент усиления составляет 5 дБ;

Когда потенциометр поворачивается по часовой стрелке к ограничению, коэффициент усиления составляет 11 дБ.

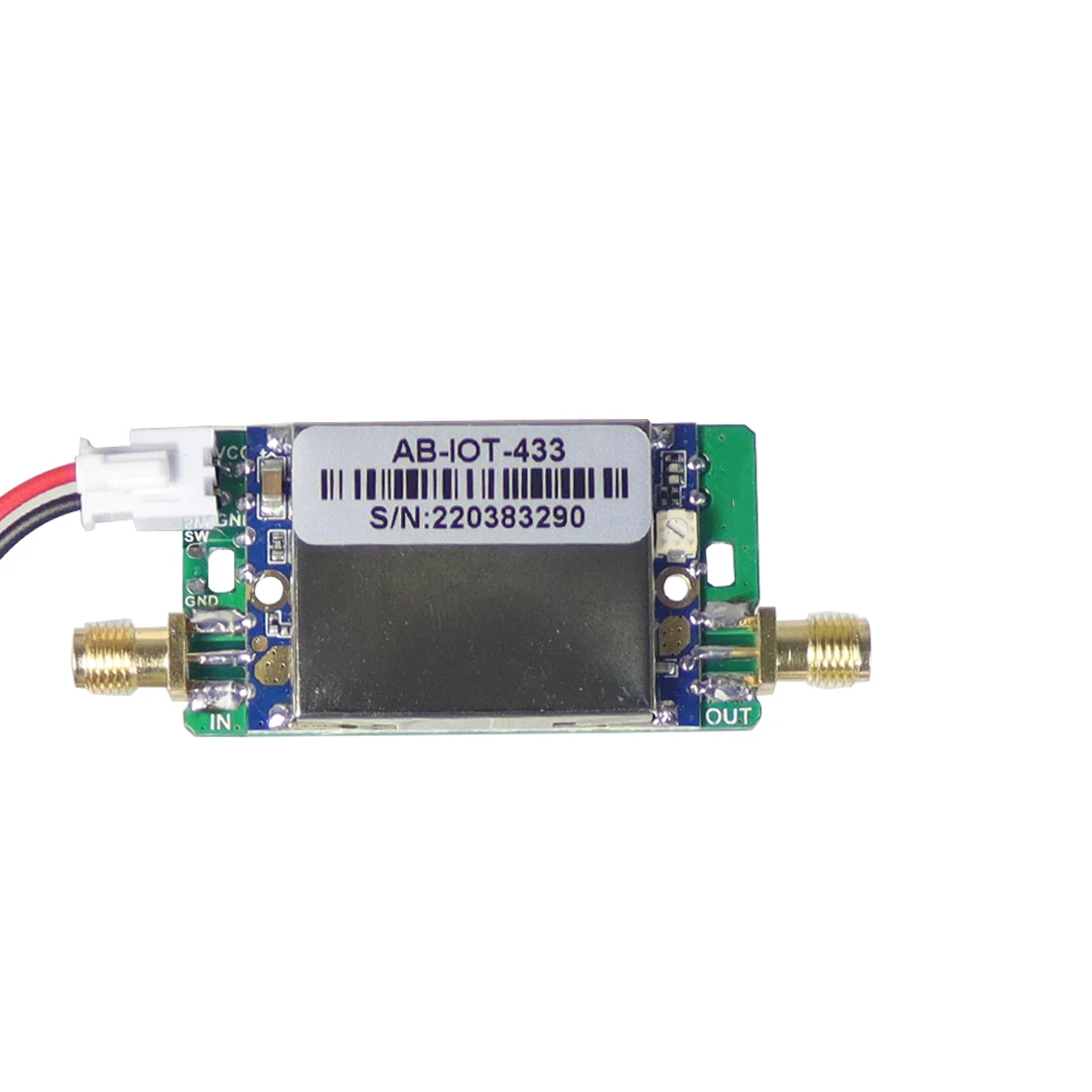

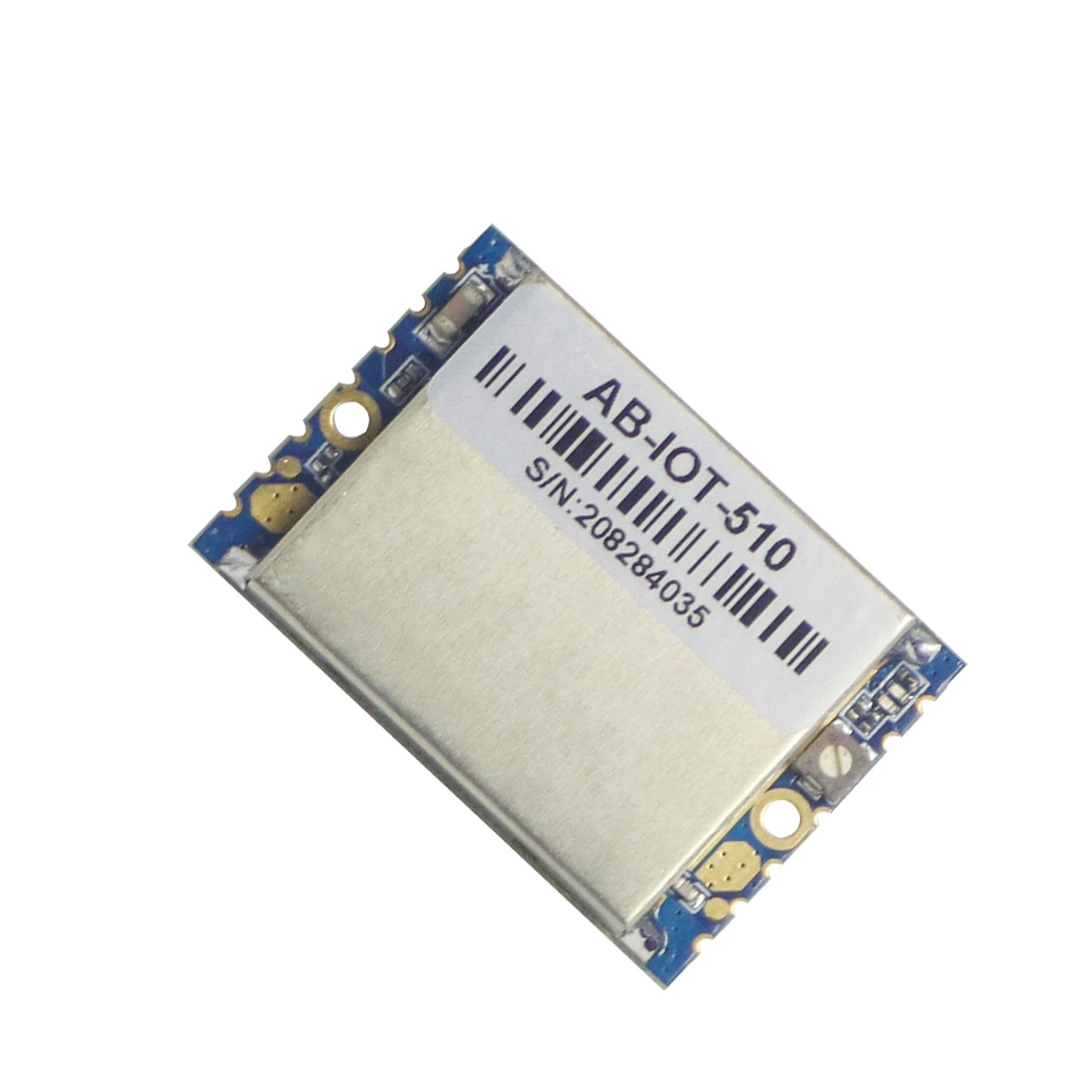

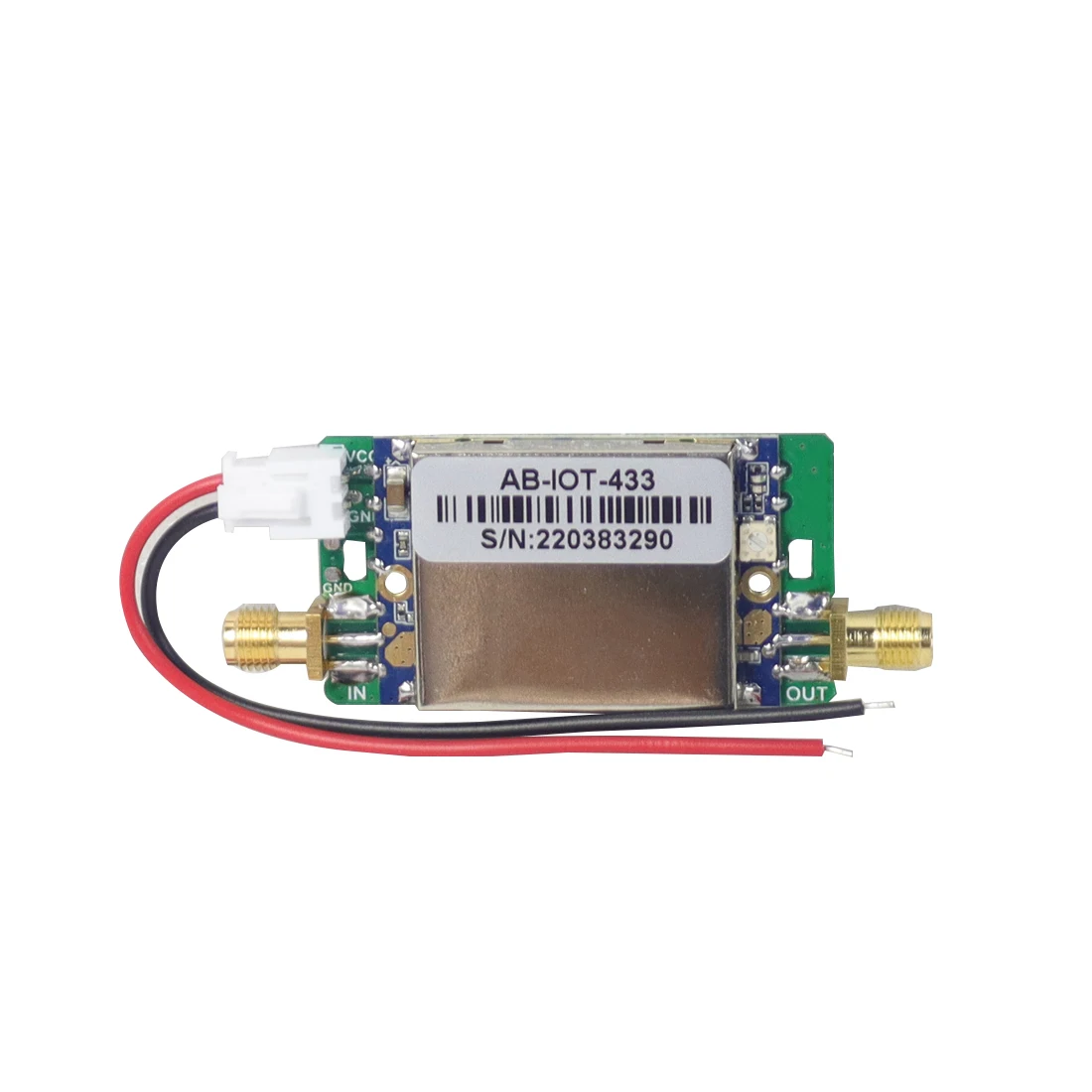

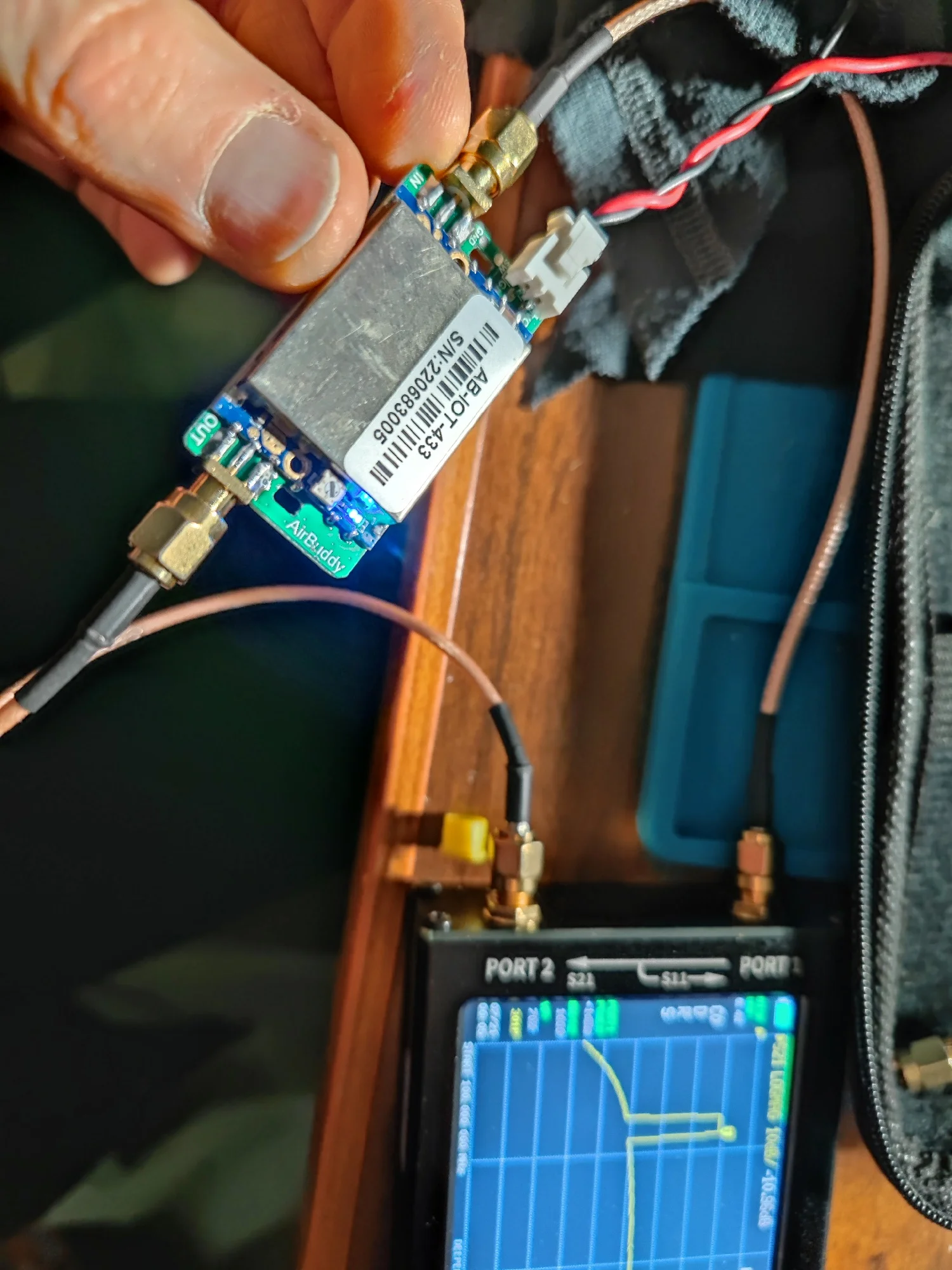

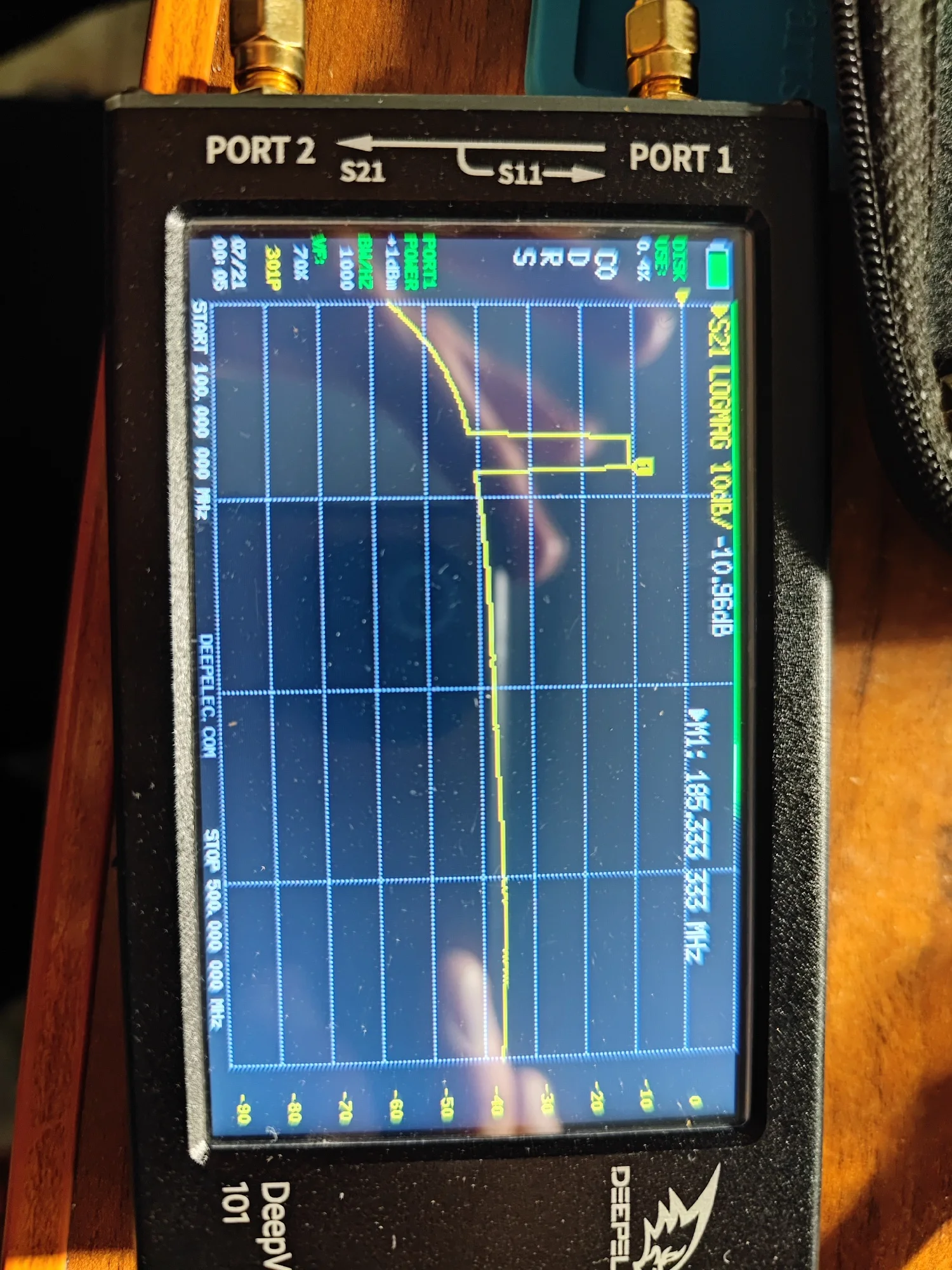

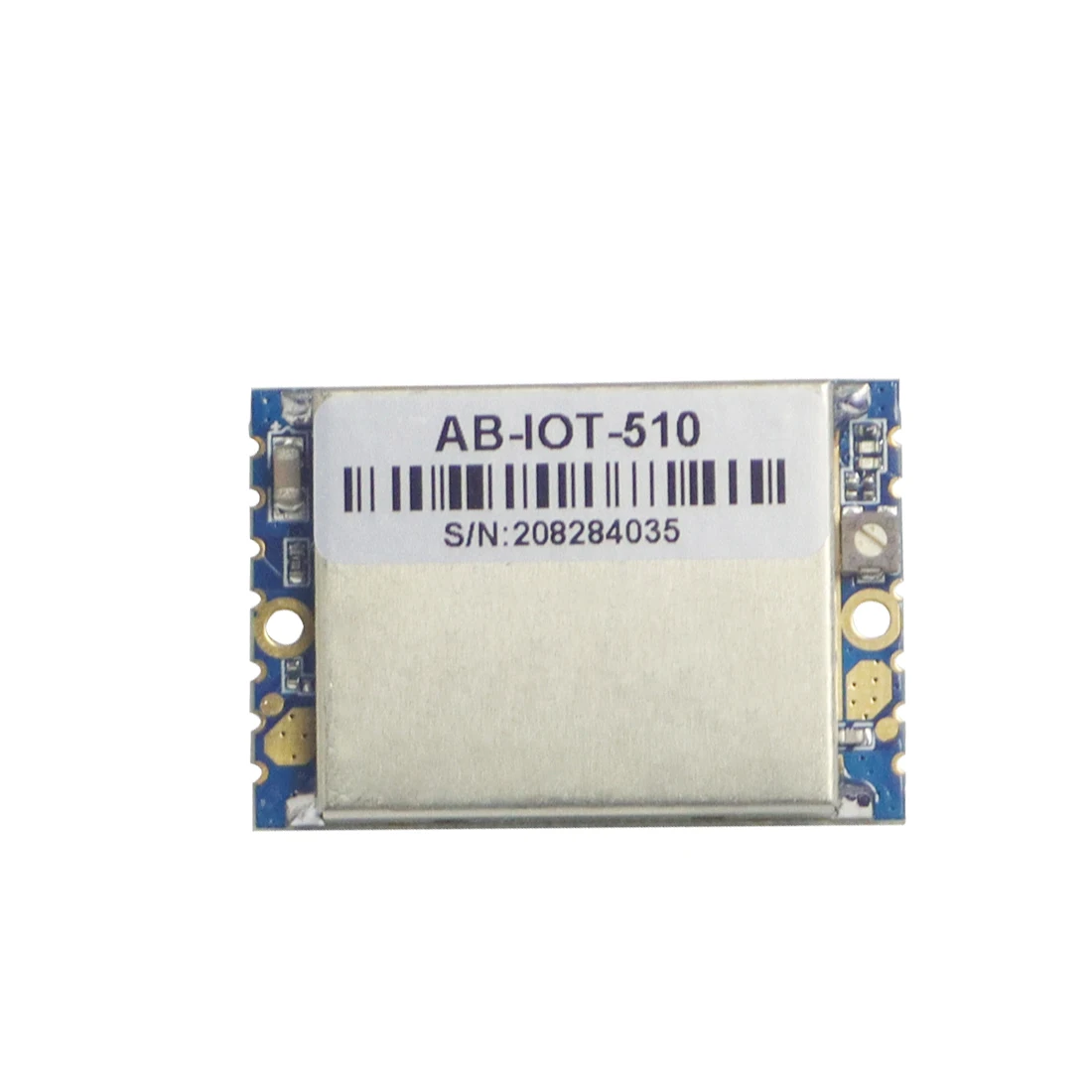

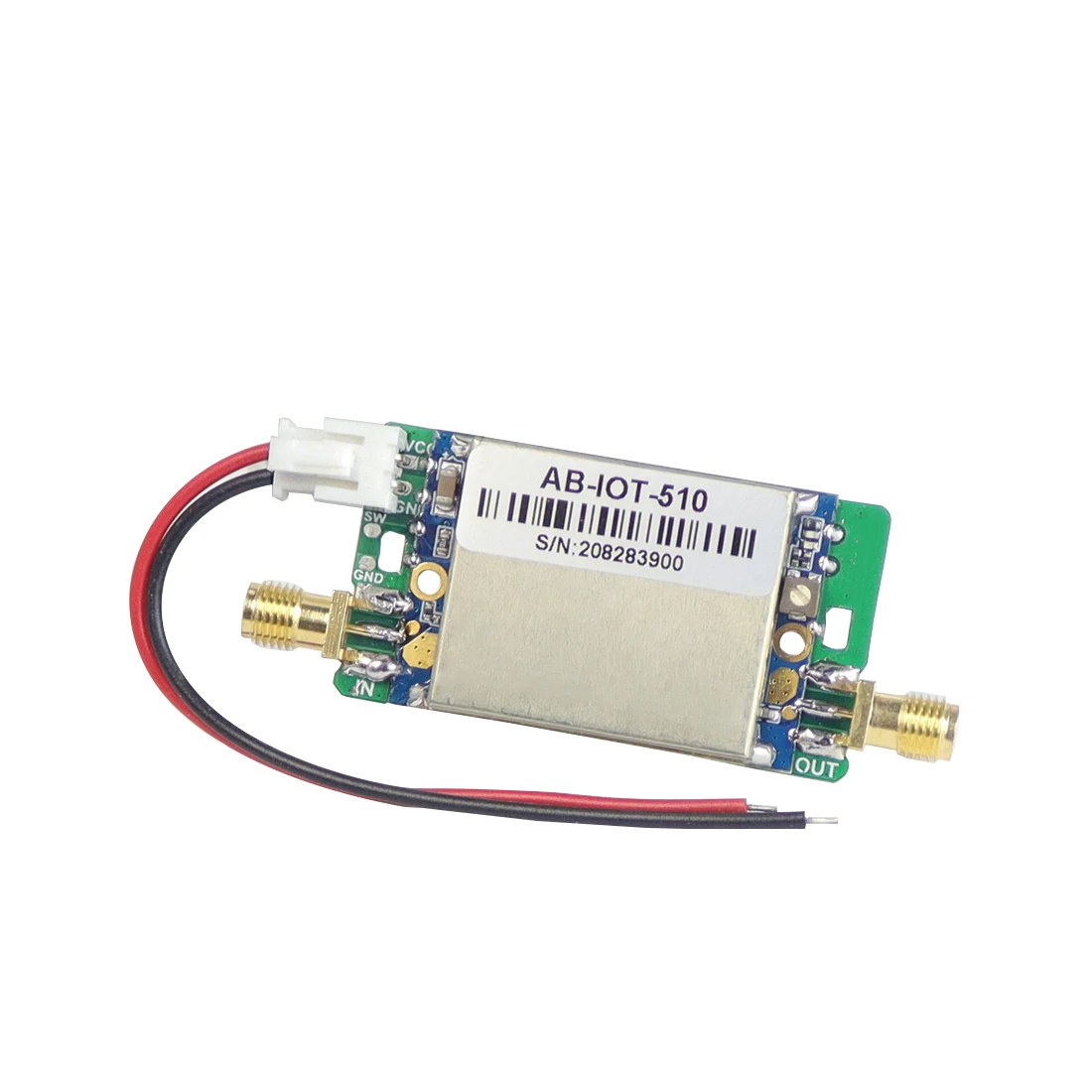

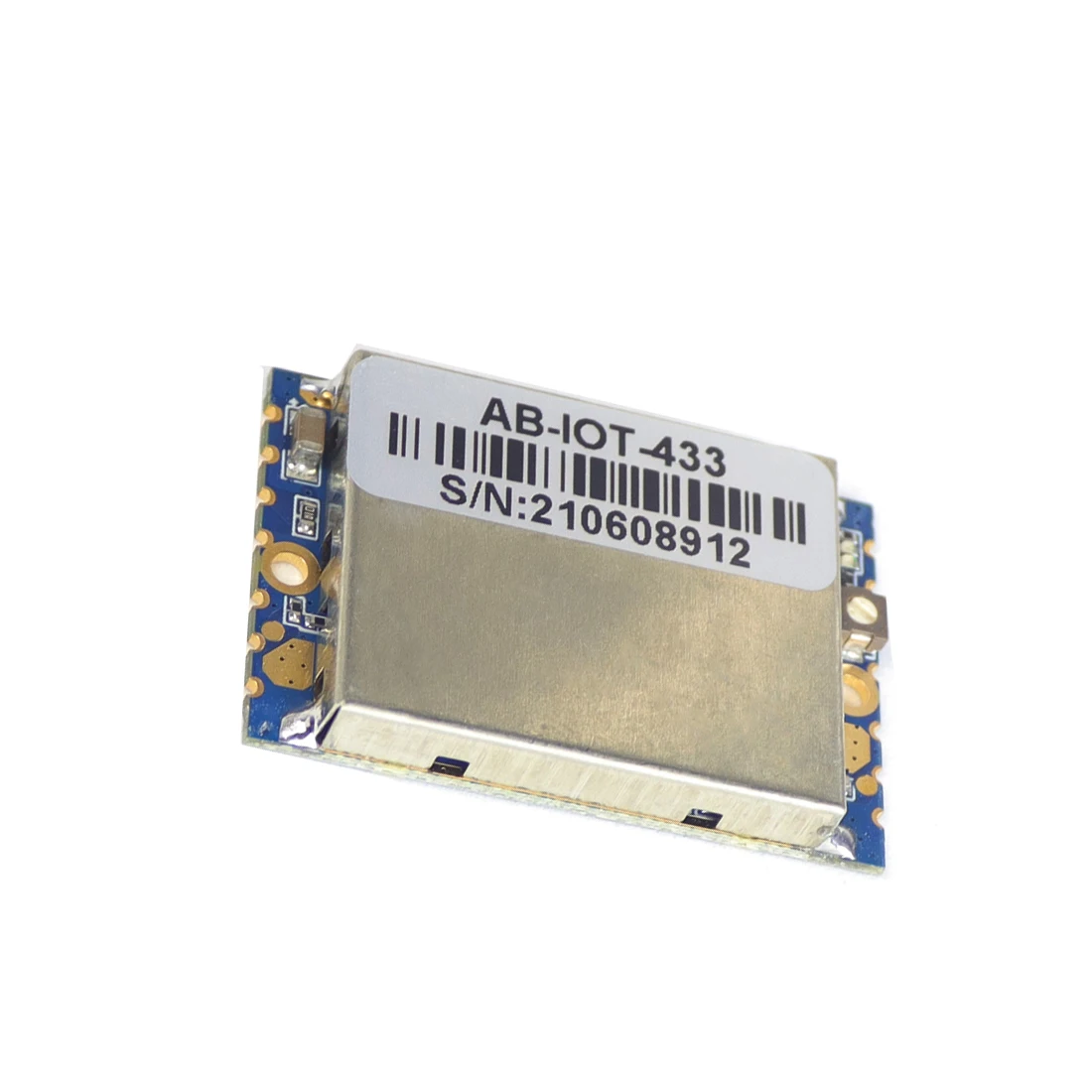

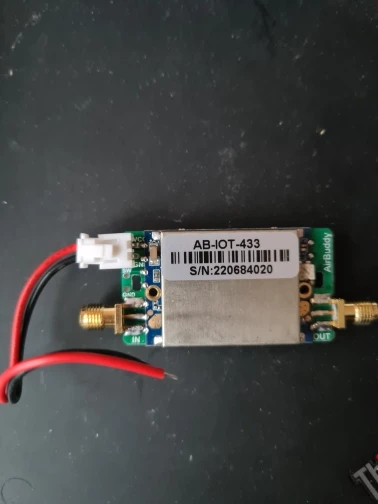

AB-IOT-433/AB-IOT-510 Модель:

Описание:

Двухсторонние модули усиления сигнала серии AB-IOT-433/AB-IOT-510 предназначены для различных приложений в частотных диапазонах 433 МГц (420 МГц-480 МГц) и 510 м (470 МГц-520 МГц). Его компактный размер и удобное использование облегчают проектирование продуктов для высокомощного и дальнего применения в этом частотном диапазоне.

В основном используется в различных случаях в диапазоне частот 400-480 МГц, которые имеют особые требования к дальности передачи сигнала и стабильности соединения, такие как: 433 МГц пульт дистанционного управления самолетом, 433 МГц Беспроводная система сбора данных, продукты Lora, 470 МГц-510 МГц, И т. Д. Работа в частотном диапазоне 400 МГц-520 МГц микро-мощная Беспроводная продукция в пределах диапазона может использовать этот двухсторонний модуль усиления для увеличения расстояния передачи.

(Примечание: портативные рации не могут использовать этот модуль для достижения цели расширения диапазона передачи из-за их высокой мощности передачи.)

ТТХ

Встроенная интеллектуальная схема приема/отправки, не требует переднего оборудования для приема/отправки сигналов управления коммутацией.

Модуль работает в принимающем состоянии по умолчанию и усиливает полученный сигнал. Когда фронтальное оборудование обнаружено для передачи внешних сигналов, оно мгновенно переключится в состояние передачи и усиления.

Коэффициент усиления передачи регулируется вручную, что удобно для совместимых беспроводных устройств с различной мощностью передачи.

Соединение приема/отправки имеет высокую степень изоляции, а принимающее соединение может выдерживать сильные внешние помехи, не вызывая самовозбуждения петли.

Совместим с различными способами модуляции, такими как LORA и FSK/ASK/OOK/MSK/GFSK.

Рабочая частота по умолчанию составляет 420 МГц-480 МГц, и она может быть применена к любому диапазону частот между 300 МГц-600 МГц путем регулировки параметров (полоса пропускания 60 МГц, например, 300 МГц-360 МГц, 520 МГц-580 МГц...), если у вас есть такие требования, пожалуйста, свяжитесь с нами.

Параметры:

Диапазон рабочих частот: 420 МГц-480 МГц;, 470 МГц-520 МГц (опционально)

Коэффициент усиления приема: 11 дБ ± 2 дБ

Уровень принимающего шума: ≤ 2,0 дБ

Коэффициент усиления передачи: 5 дБ-11 дБ (± 2 дБ) регулируемый

Порог распознавания для приема и отправки коммутации: -2 дБм

Диапазон входной мощности: 1dBm-25dBm

Максимальная мощность передачи:

31,5 дБм (1,4 Вт) при напряжении питания 3,7 в

33,5 дБм (2,3 Вт) при напряжении питания 5,0 в

34,5 дБм (2,8 Вт) при напряжении питания 6,0 В

Индикация состояния работы:

Статус приема: зеленый свет включен, синий свет выключен

Состояние передачи: синий свет включен, зеленый свет выключен

В режиме работы TDD синий свет и зеленый свет будут мигать попеременно

Рабочее напряжение:

Напряжение питания может быть между 3,6-6,0 В.

Максимальная мощность передачи увеличивается по мере увеличения напряжения питания.

Рабочий ток:

RX состоянии:

10 мА (± 3 мА)

TX Состояние:

≤ 800 мА (источник питания 3,7 в)

≤ 1000мА (источник питания 5,0 в)

≤ 1500ма (источник питания 6,0 В)

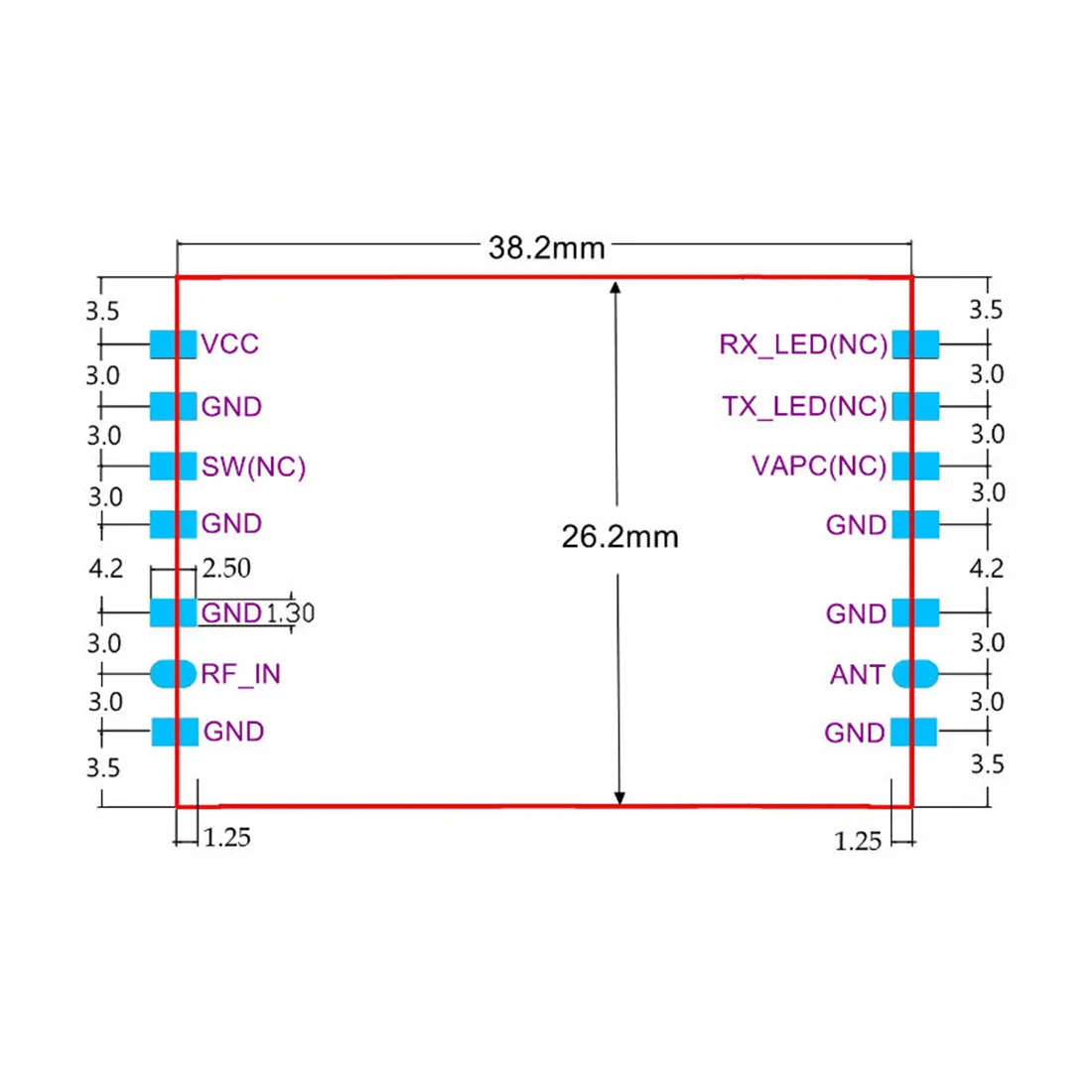

Соединительный модуль Размеры:

38,2 мм * 26,2 мм * 4,5 мм (Д * Ш * В)

Примечания:

Рабочее напряжение влияет только на максимальную мощность передачи и практически не влияет на коэффициент усиления передачи. Поэтому для приложений, где выходная мощность переднего оборудования не велика, обычно рекомендуется использовать литиевую батарею 3,7 в для прямого питания или источник питания 5,0 в, И нет необходимости использовать источник питания 6,0 В.

Поскольку Максимальное усиление передачи модуля составляет около 11 дБ, если фактическая выходная мощность модуля может достигать максимальной, то выходная мощность фронтального оборудования должна быть достаточно. Например, если фактическая выходная мощность достигает 34.5dBm в тех случаях, когда напряжение питания 6,0 V, фронтальный выходная мощность прибора должен прийти к 13.5dBm (23,5 + 11 = 34,5). Если выходная мощность переднего устройства составляет всего 10 дБм, даже если рабочее напряжение составляет 6,0 В, фактическая выходная мощность модуля может достигать только 21 дБм вместо 34,5 дБм. Пожалуйста, обратите внимание на этот момент.

При нормальных условиях не рекомендуется Максимальное усиление (мощность) передачи, так как чем больше мощность передачи, тем больше энергопотребление и тепловыделение. Если энергопотребление большое, это крайне невыгодно для оборудования на батарейках. В фактическом использовании рекомендуется отрегулировать коэффициент усиления во время тестирования покрытия, так что он может просто удовлетворить Фактические требования покрытия и небольшой излишек лучше.

Чтобы обеспечить надежное переключение, мощность передачи переднего оборудования должна иметь запас по крайней мере 3 дБ, т. Е. Минимальная мощность передачи переднего оборудования не может быть ниже 1 дБм, в противном случае это может привести к неустойчивости принимающего/передающего переключателя.

Когда модуль работает, большинство последовательностей находится в принимающем состоянии, и ток в принимающем состоянии составляет около 10 мА. Когда модуль переключается в передающее состояние и передаёт на максимальной мощности, мгновенный ток может достигать до 1,5 А. Поскольку последовательность передачи, как правило, очень короткая (обычно, каждая группа пакетов данных является уровнем ms или даже us), поэтому средний ток, как правило, не выше 200 мА в течение всего рабочего периода.

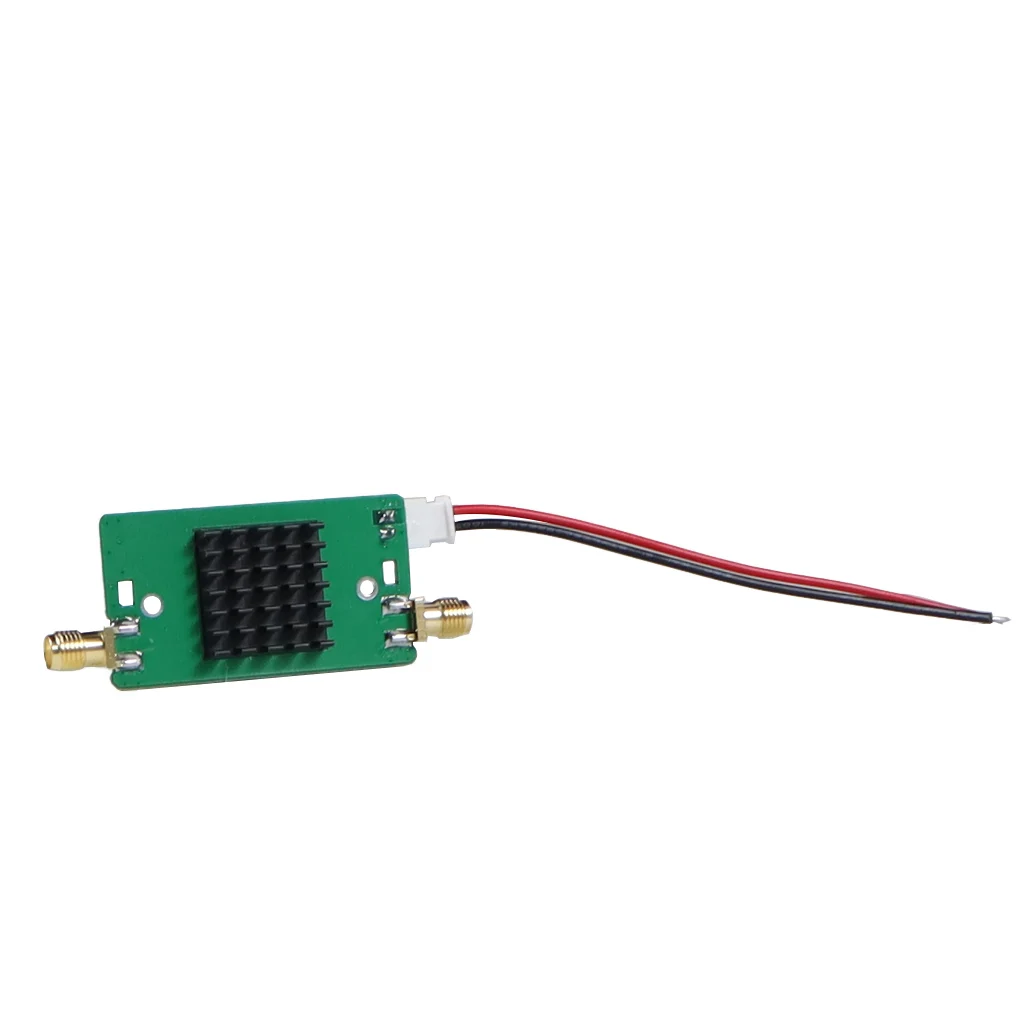

Предупреждение:Модуль не рекомендуется для применения с постоянным излучением (то есть синий свет всегда горит)! Если необходимо работать в режиме постоянной передачи и высокая мощность передачи (близкая к 1,3 Вт), будет большой ток и тяжелое тепловыделение. В это время должны быть добавлены дополнительные меры отвода тепла (например, добавление теплоотвода или вентилятора), в противном случае максимальная мощность передачи будет автоматически уменьшаться из-за высокой температуры, И модуль усилителя будет сгореть в тяжелых случаях.

Метод регулировки коэффициента усиления передачи:

Коэффициент усиления передачи при повороте потенциометра против часовой стрелки до конца составляет 5 дБ;

Коэффициент усиления передачи при повороте потенциометра до конца составляет 11 дБ.

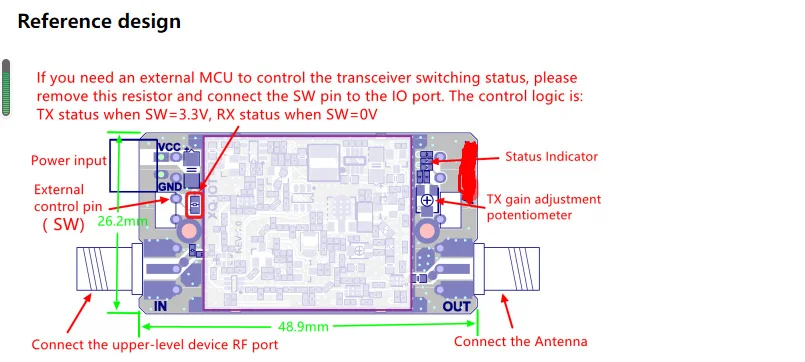

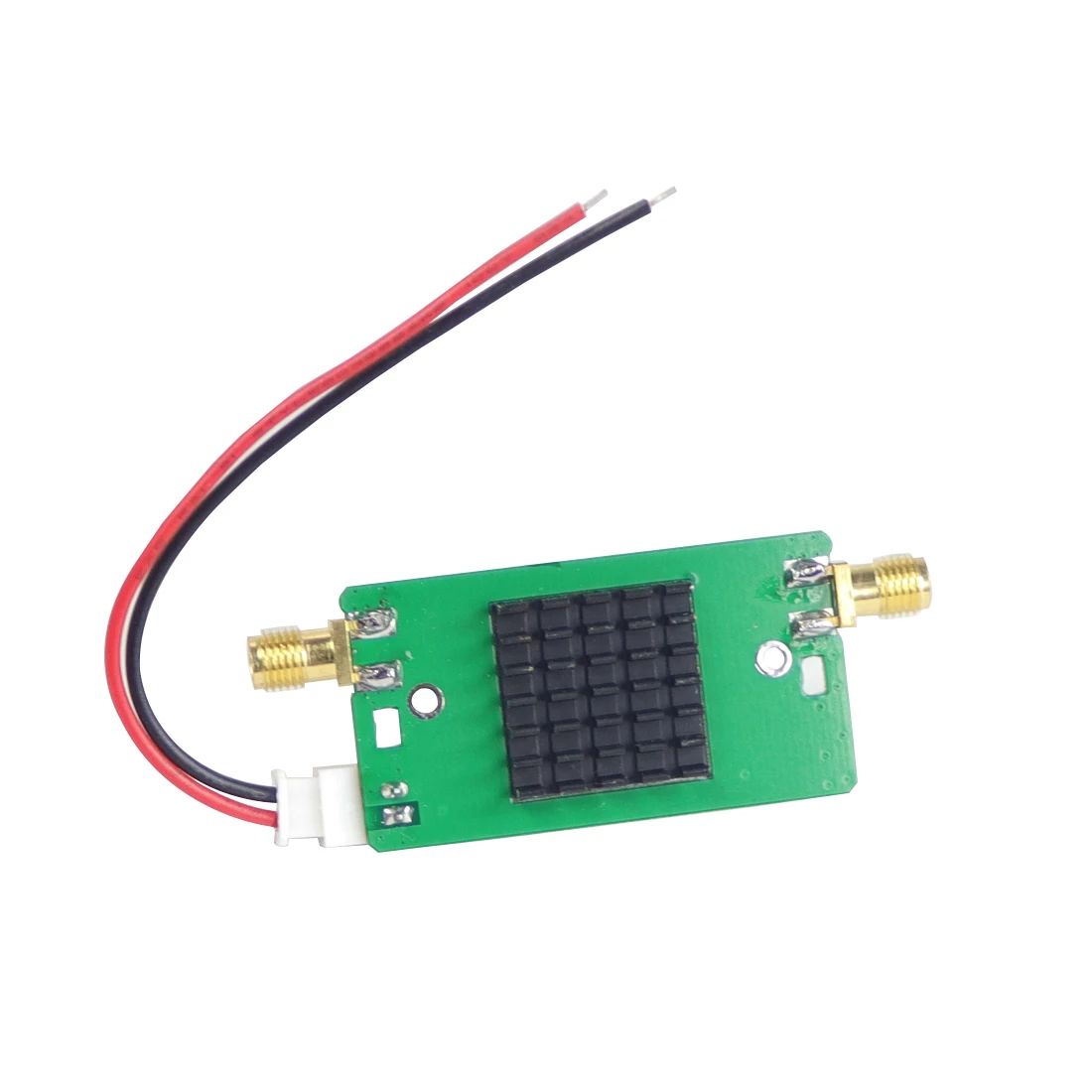

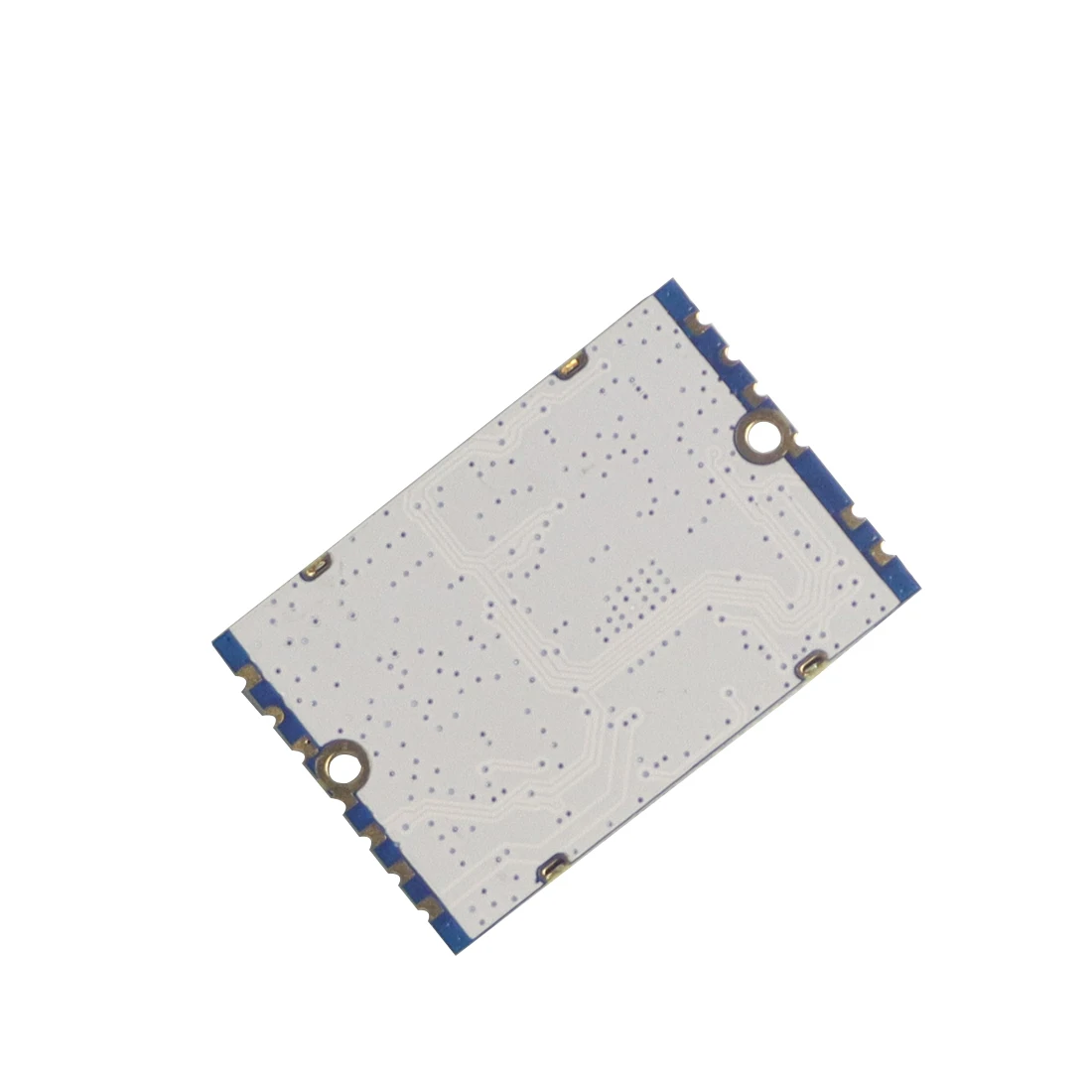

Модуль определение типа:

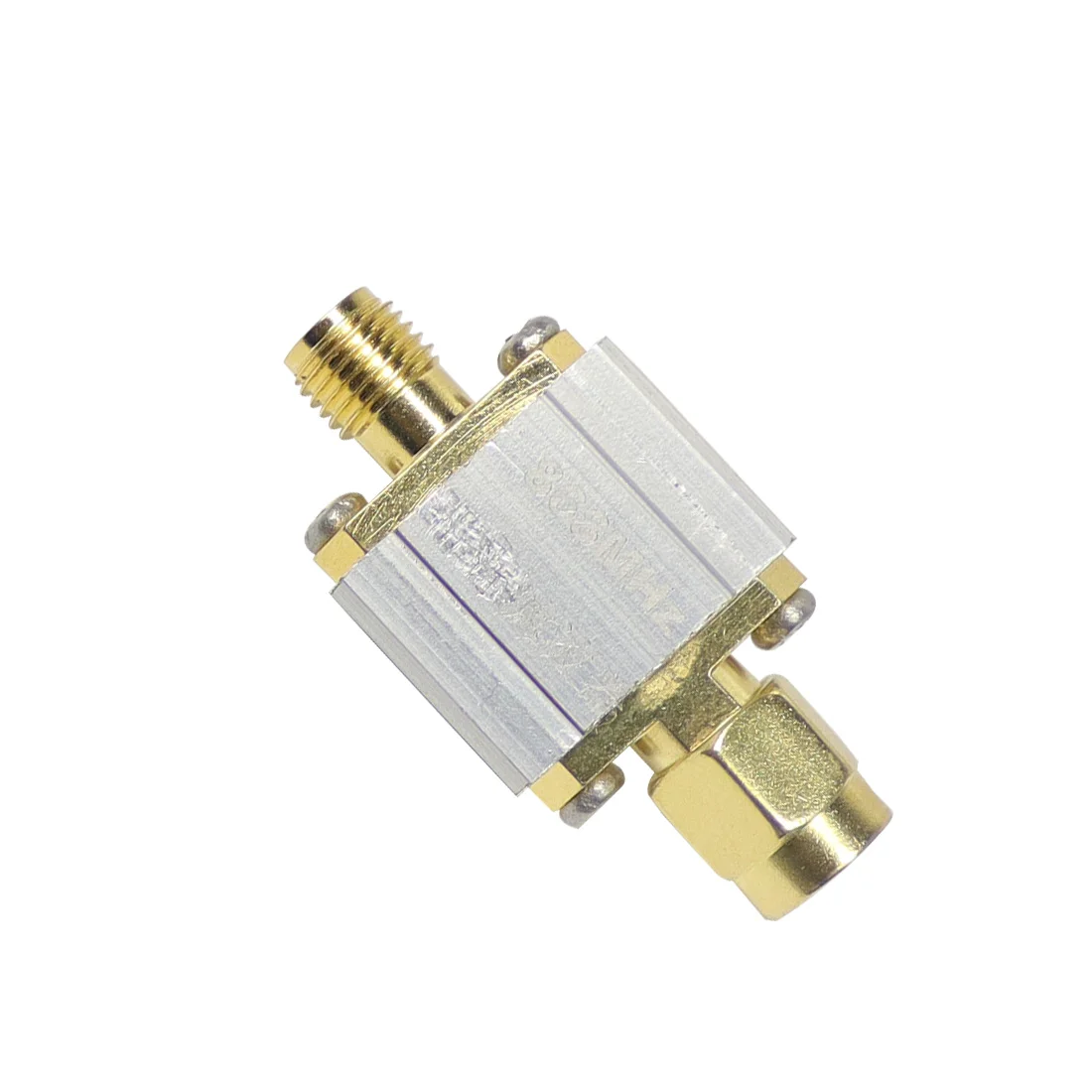

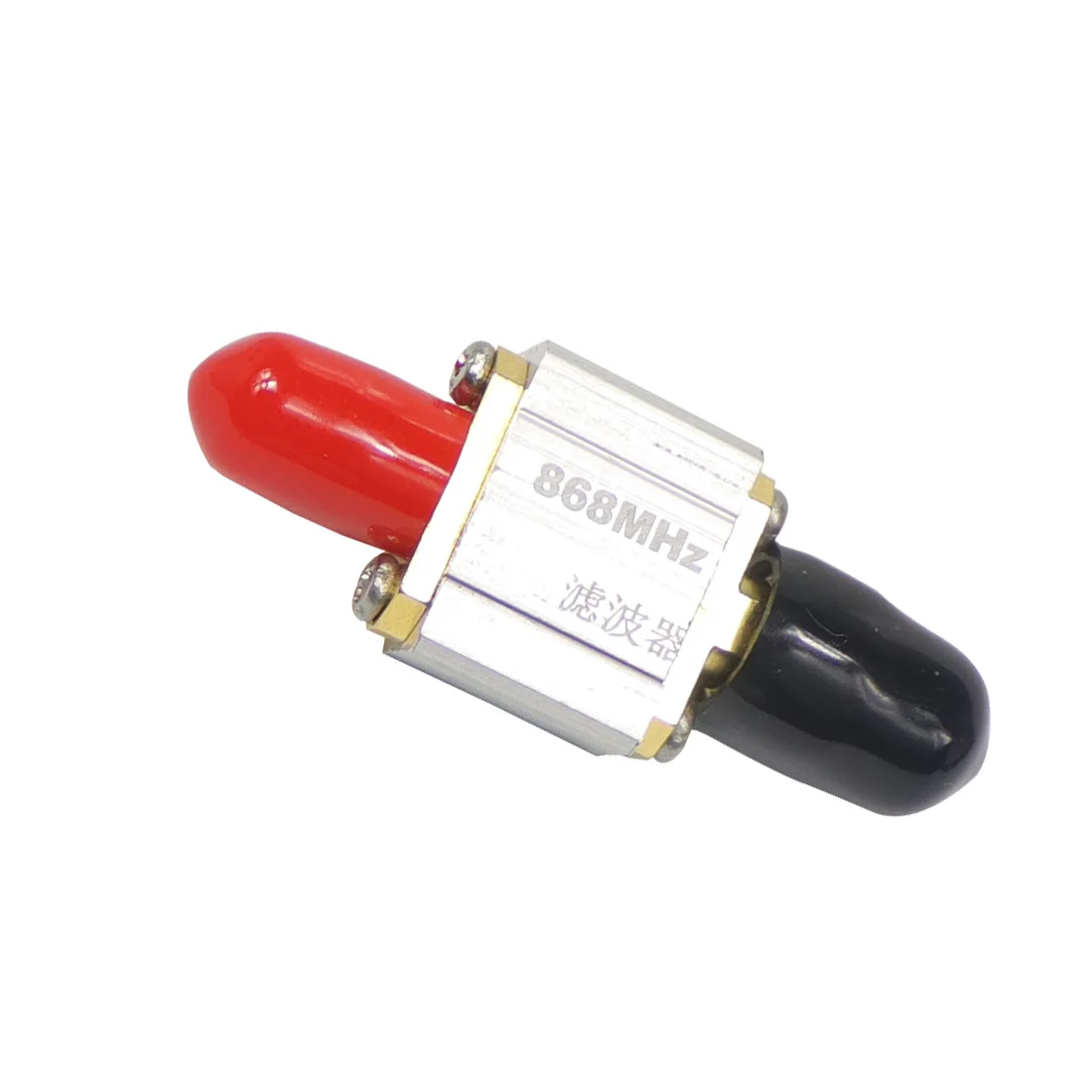

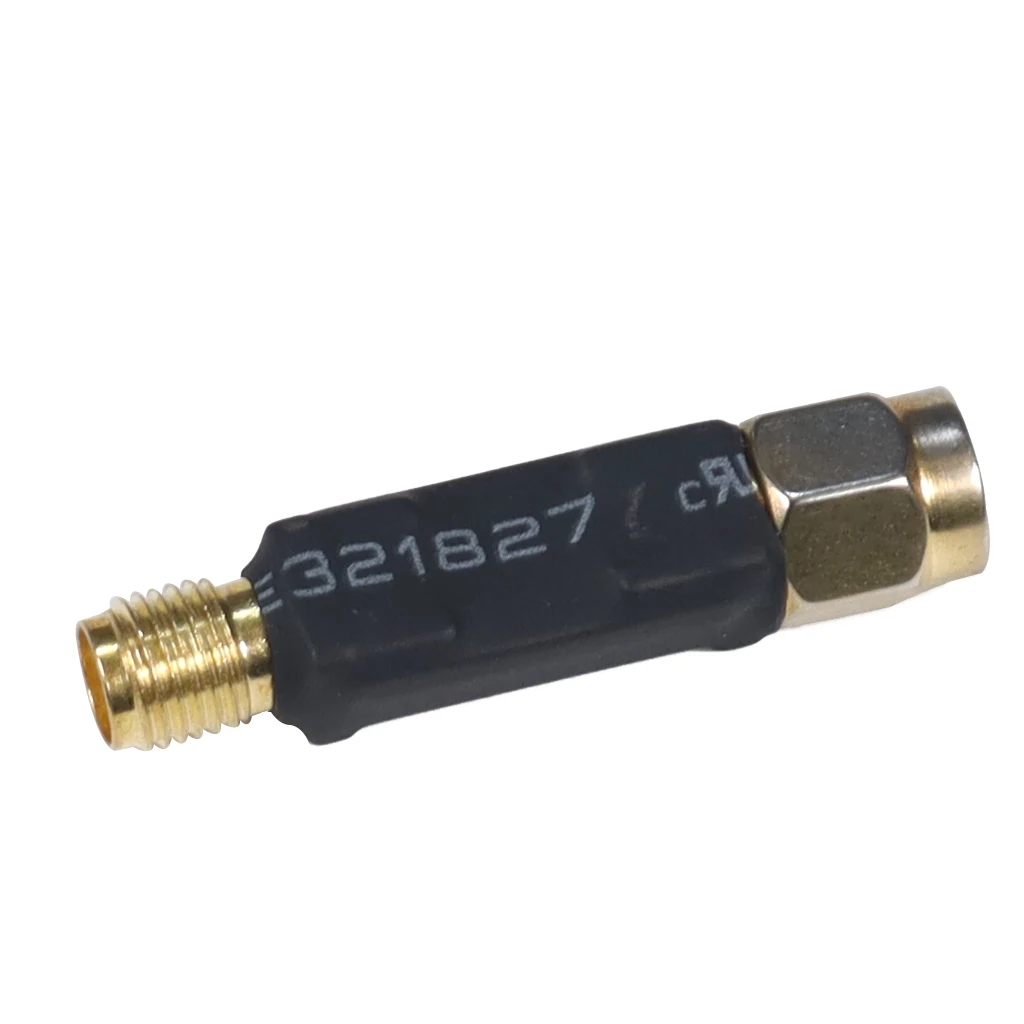

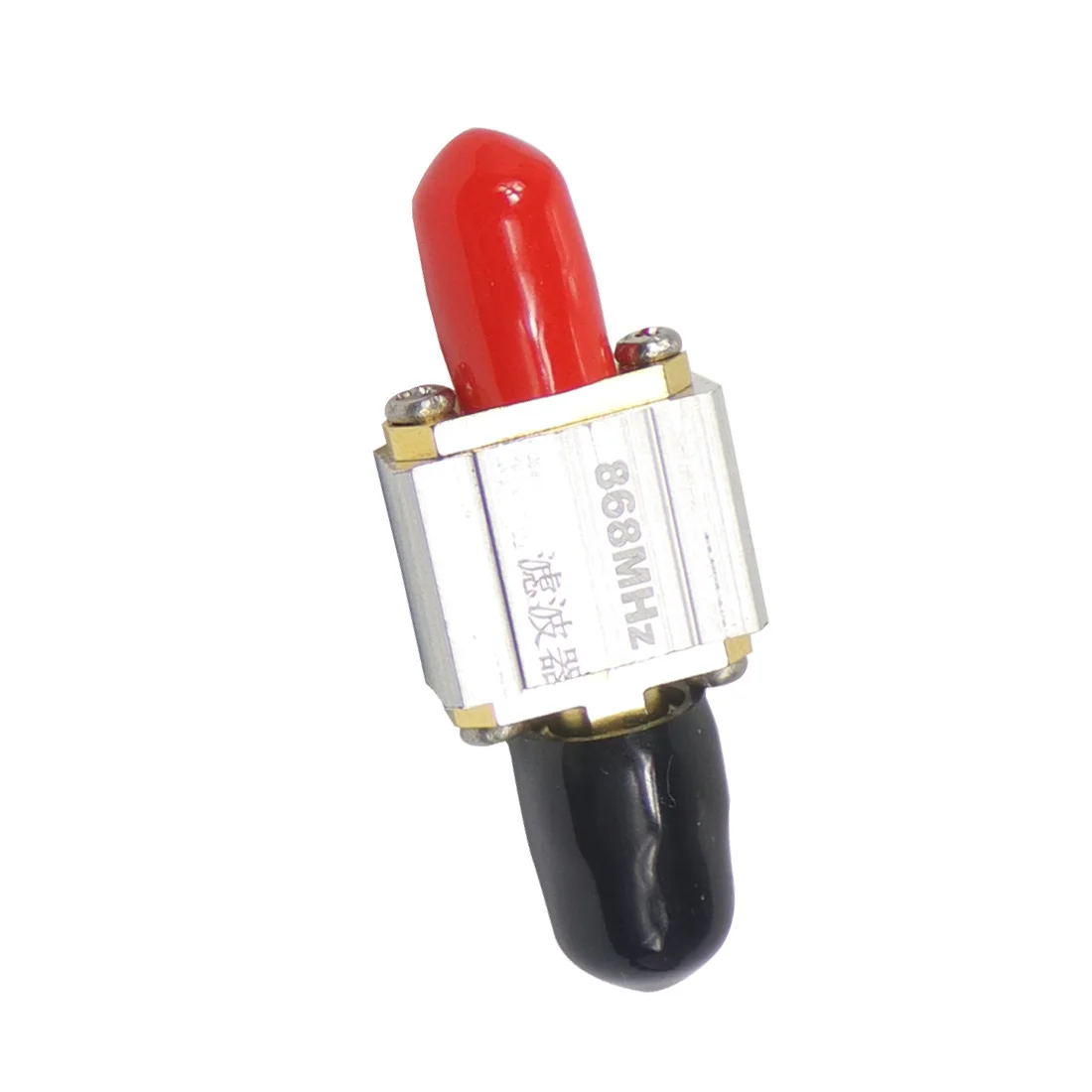

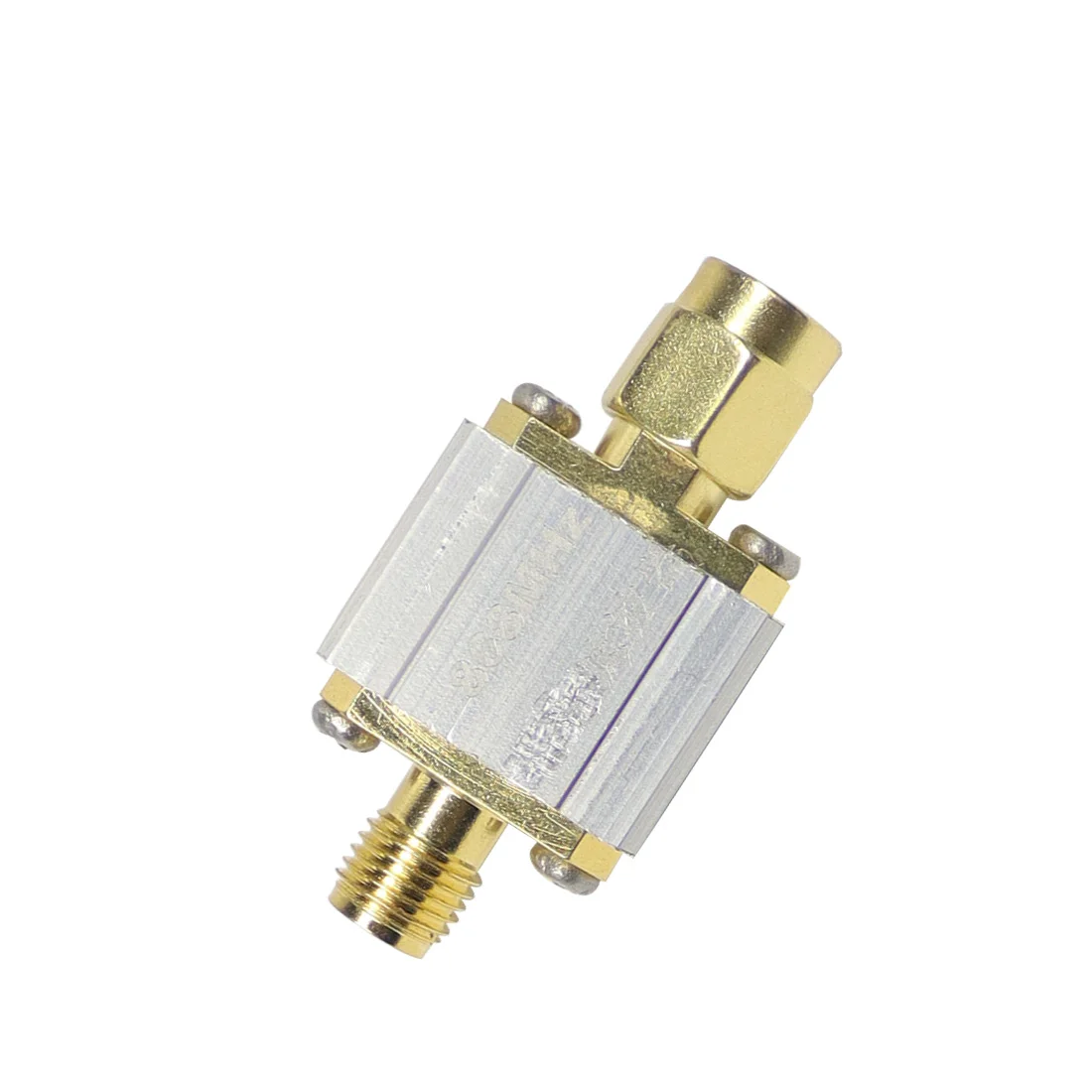

868 МГц Тип фильтра:

Фильтр имеет полосу пропускания 1 дБ 4 МГц, характеристика отсечения крутая.

Оптимизация производительности для rfid-приемников 868 МГц, устройств с узлами LoRa IoT европейского стандарта. Он может эффективно фильтровать наружные сигналы, уменьшать шум и увеличивать динамический диапазон.

Модель: FBP-868s

Сопротивление: 50 Ом

Центральная частота: 868 МГц

Полоса пропускания (полоса пропускания 1 дБ): 866-870 МГц

Внутриполосная потеря вставки: <3,5 дБ

Максимальная грузоподъемность: 100 мВт (20 дБм)

Интерфейс: SMA-M, SMA-F

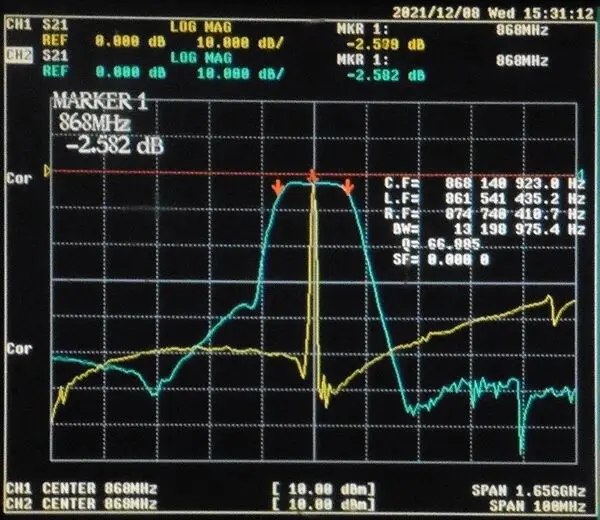

Амплитудно-частотная характеристика схема(Полоса пропускания 3 дБ, частота центра сканирования: 868 МГц, диапазон синей линии: 100 МГц, вертикальная шкала: 10 дБ на деление):

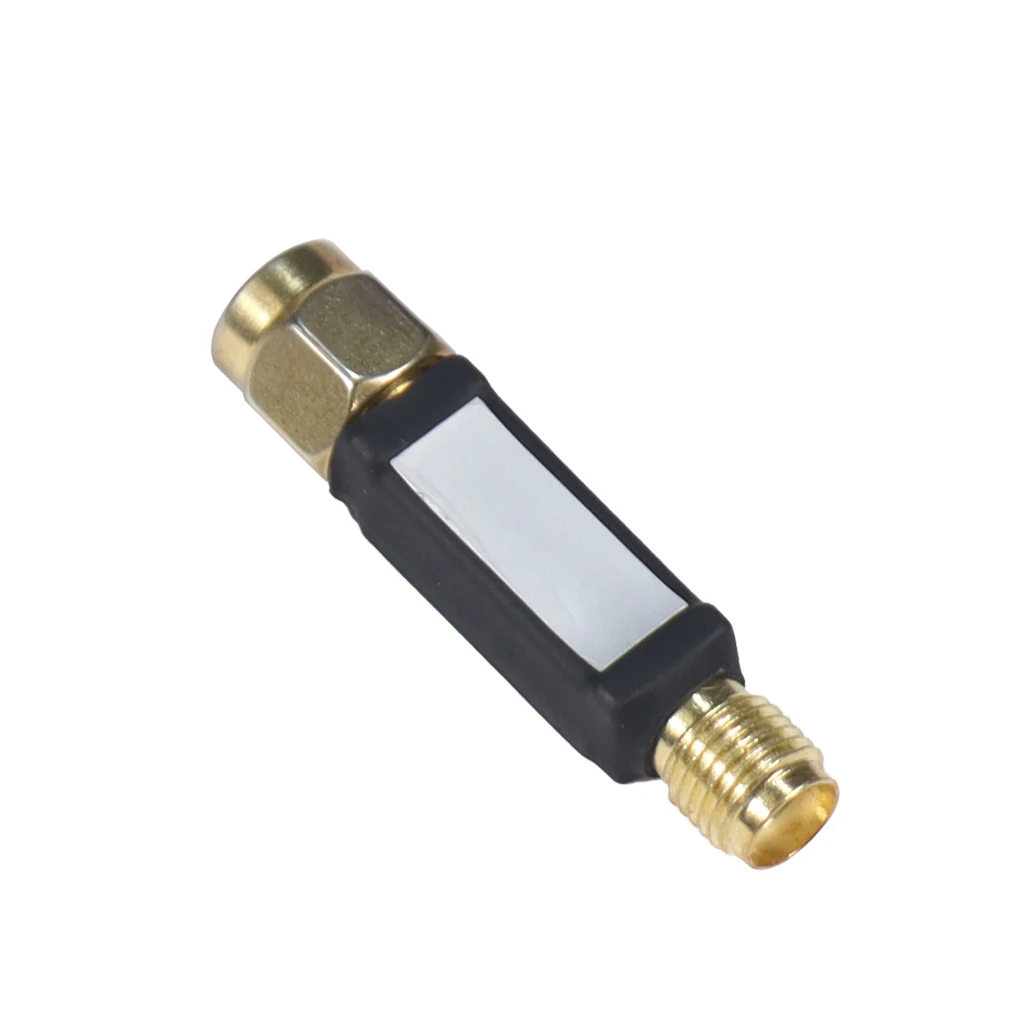

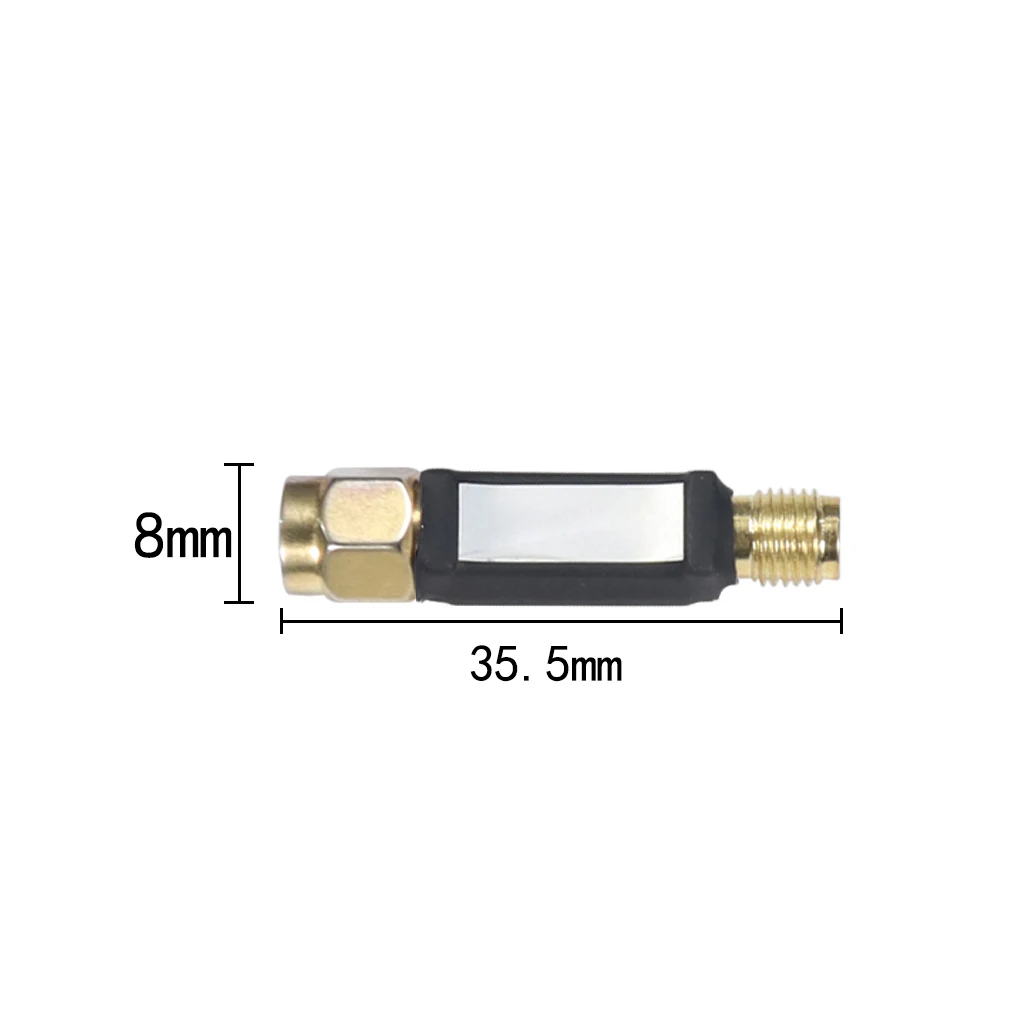

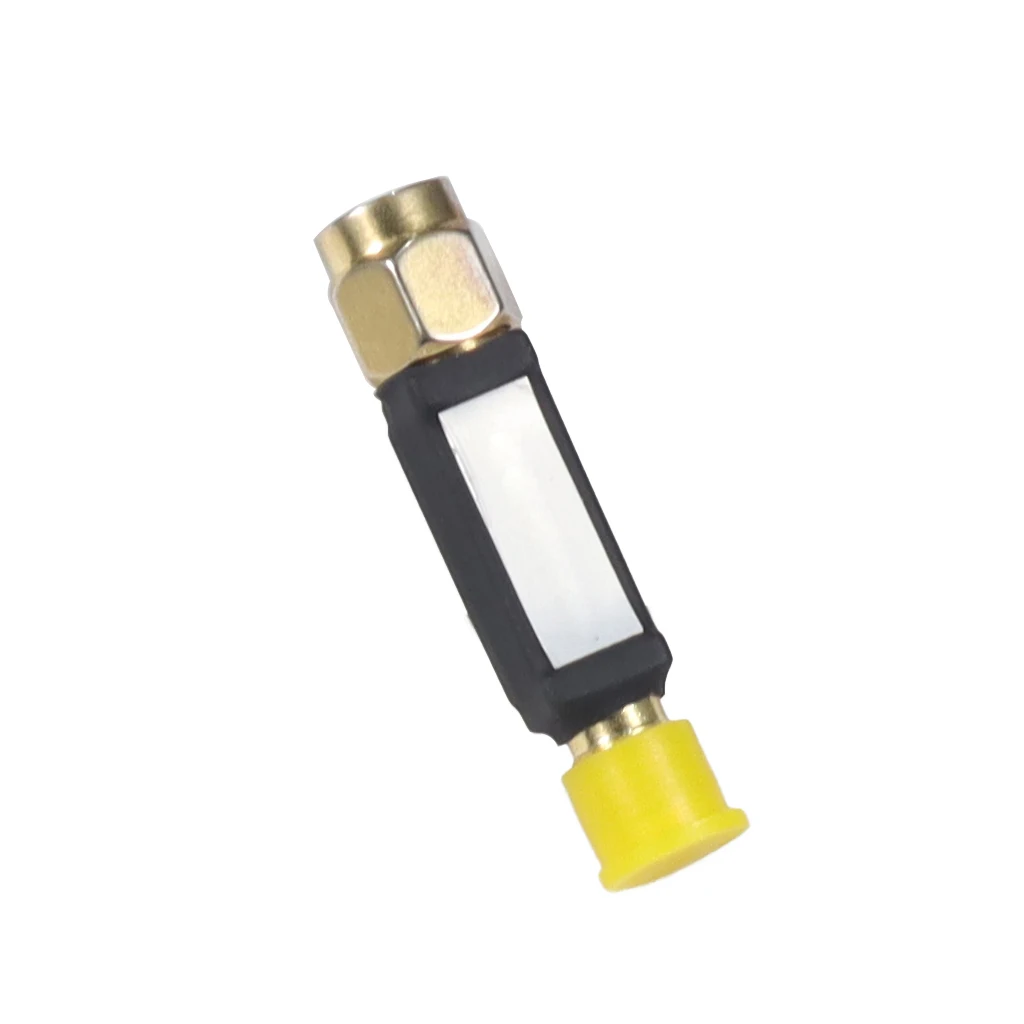

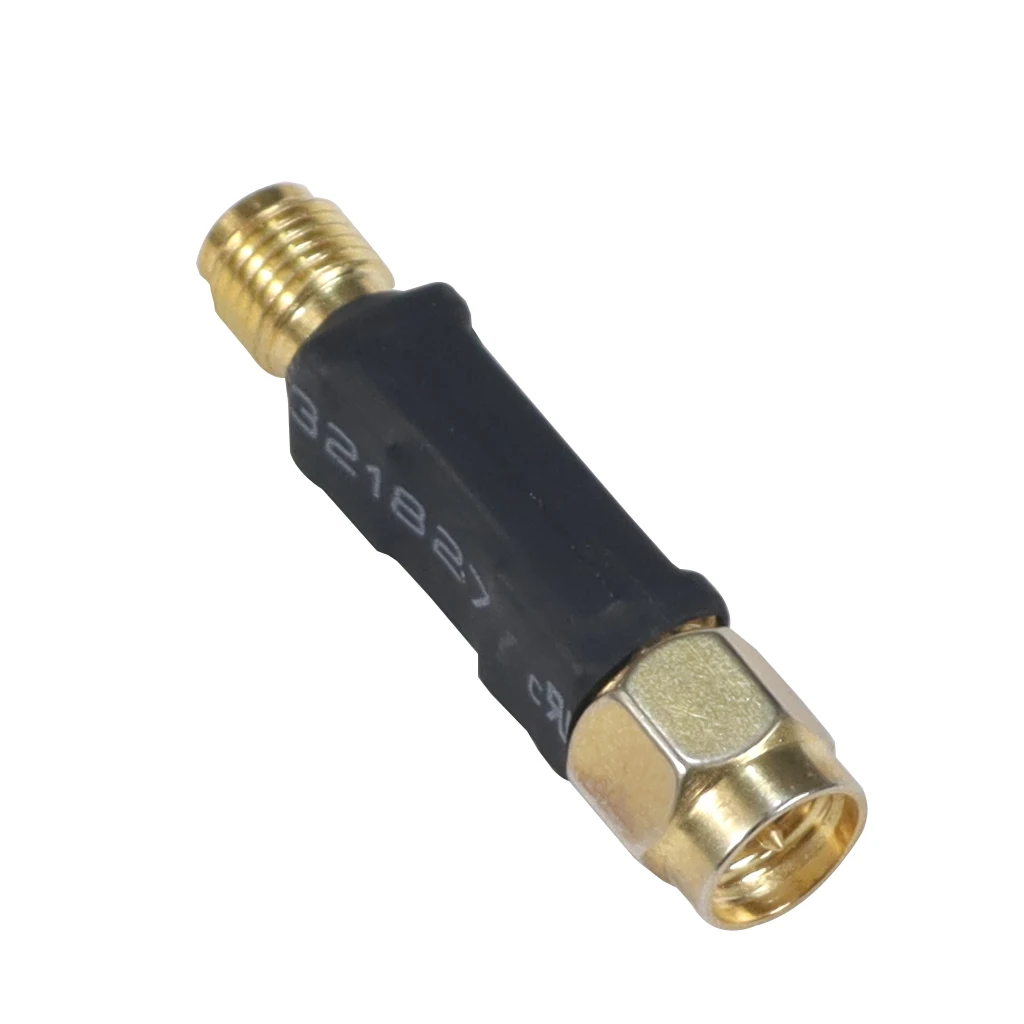

868 МГц Тип фильтра b:

Звуковой Измеритель полосы 868 МГц фильтр. Полоса пропускания 867-869 МГц.

Характеристики.

1: небольшой размер, легкий вес, небольшая потеря вставки, Центральная частота 868 МГц.

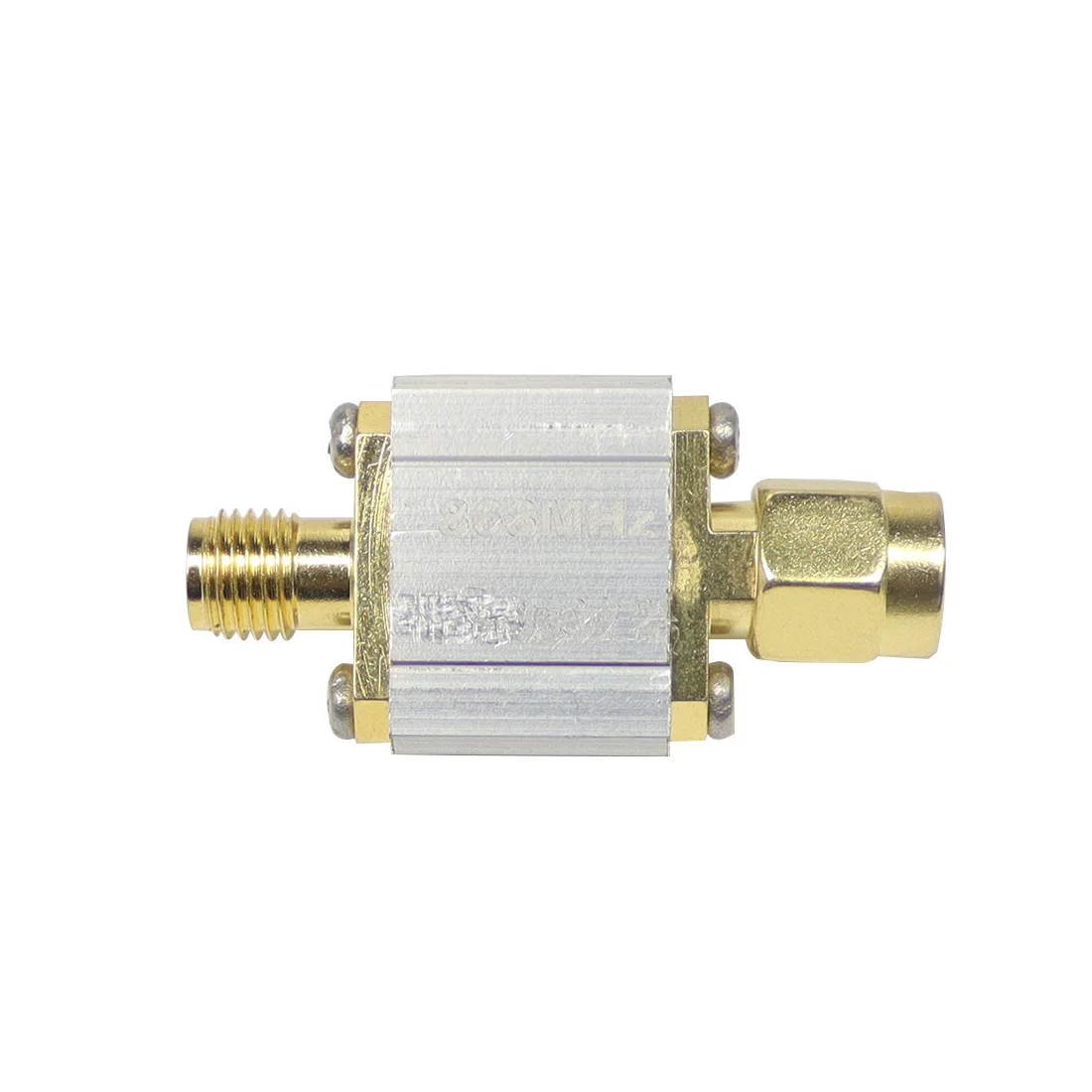

2: Позолоченные SMA Разъемы с обеих сторон (одна сторона-sma Гнездовой разъем с одной внутренней резьбой; Другая сторона-sma Гнездовой разъем с одной внутренней резьбой)

(Одна сторона-разъем sma с одной внутренней резьбой), двухсторонний дизайн печатной платы, высокая механическая прочность и стабильная электрическая производительность.

Высокая механическая прочность и стабильная электрическая производительность.

3: с хорошим коэффициентом пульсации и возможностью подавления вне диапазона.

4: Уникальный защитный дизайн, красивый и практичный.

5: импортные компоненты SMD, стабильная производительность.

Максимальная выдерживаемая мощность не более 20 мВт!

6: Размер: 35 мм * 7 мм * 6. 5 мм

7: Вес: 5,42 г
