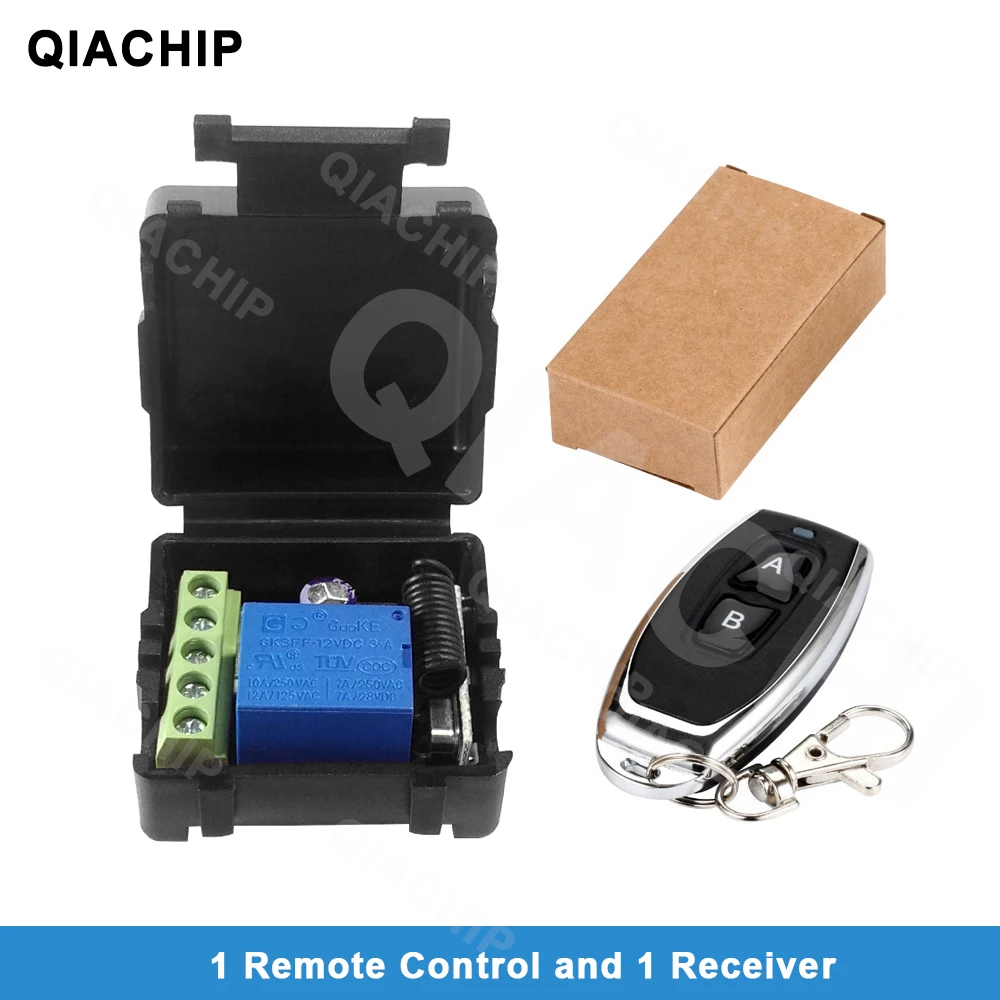

Универсальный беспроводной пульт дистанционного управления QIACHIP 433 МГц 12 В постоянного тока 1 канал релейный приемник переключатель RF передатчик 433,92 МГц электрический контроль lor

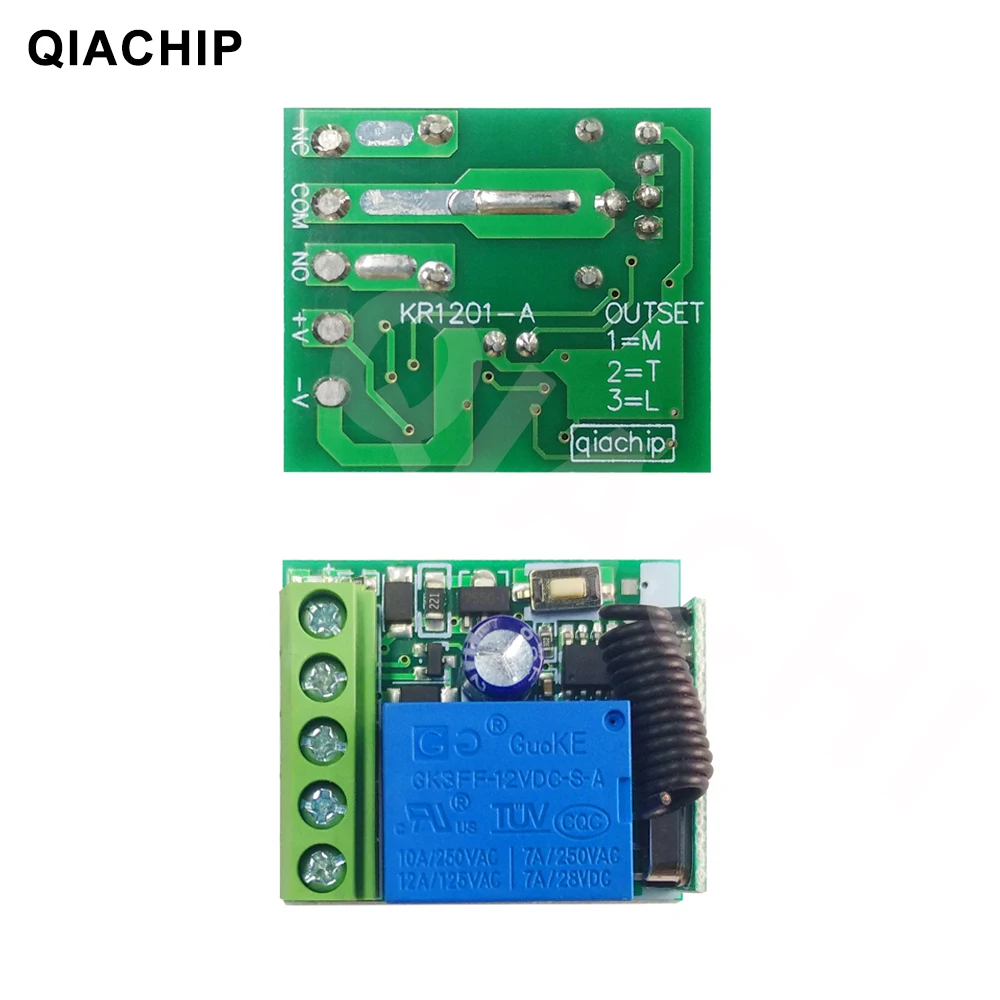

Номер модели: KR1201A-4

Режим работы RF: Супергетеродинный прием

Режим модуляции: ASK

Режим работы: Мгновенный, переключающий, блокирующий и время задержки.

Входное напряжение: 10 ~ 14 В постоянного тока

Частота RF: 433 МГц

Ток покоя: 5 мА

Чувствительность приема: >97dbm

Диапазон дистанционного управления: >100 м (свободное пространство).

Проводной способ подключения: фиксированный столб проводки.

Режим декодирования: программное декодирование MCU.

Режим работы: Мгновенный, переключаемый, Блокируемый режим задержки времени блокировки (5s ,10s ,15s)

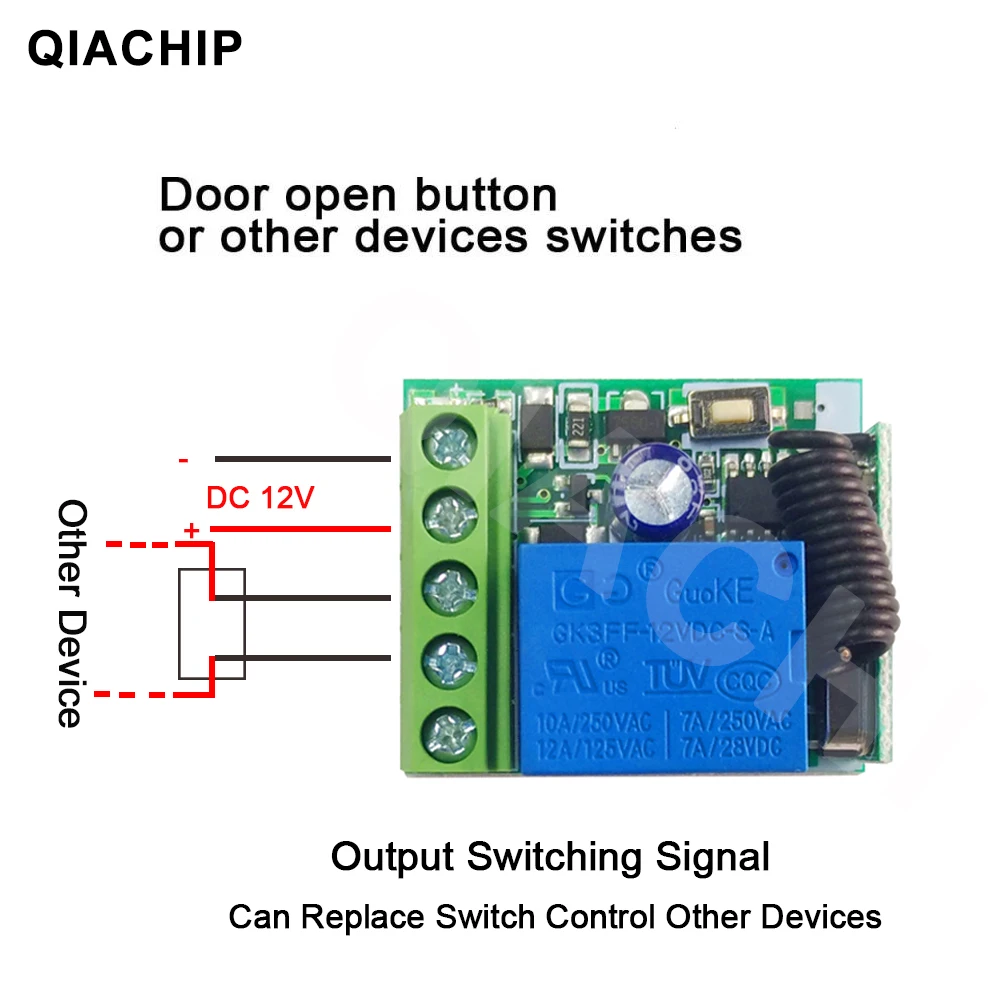

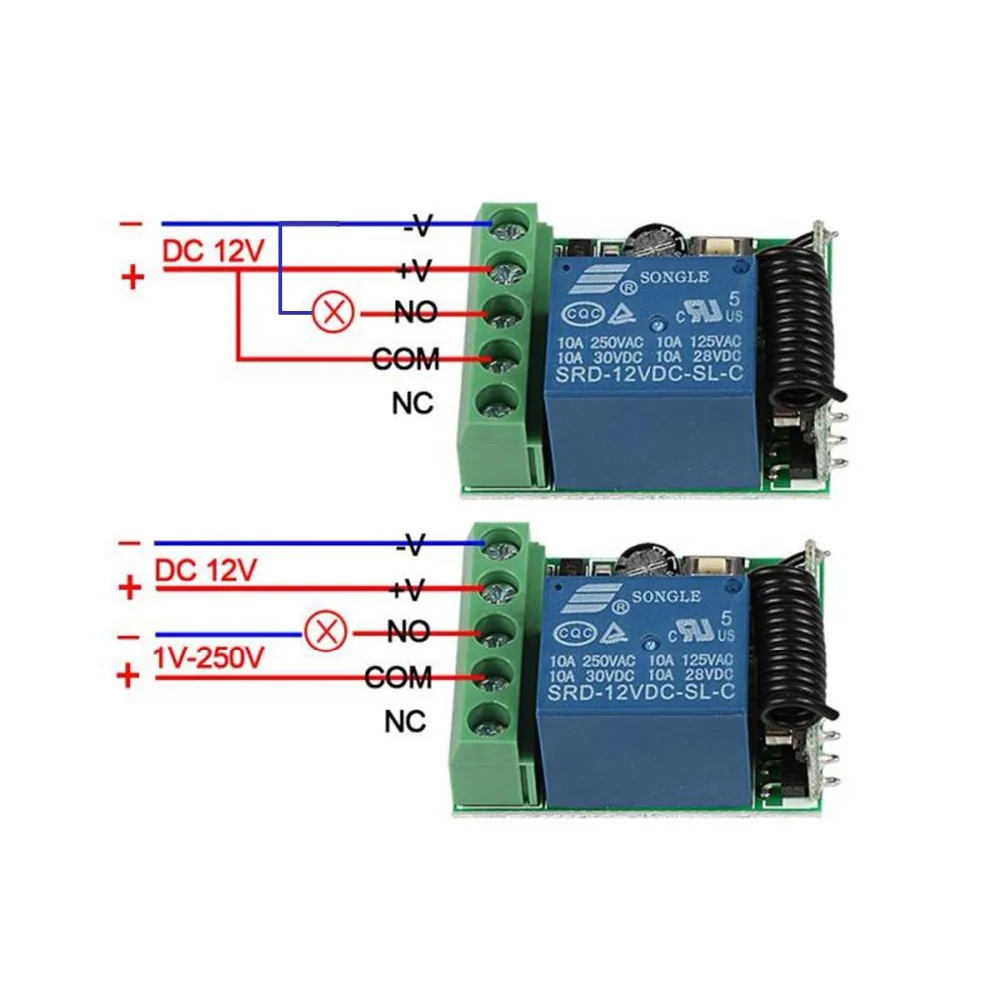

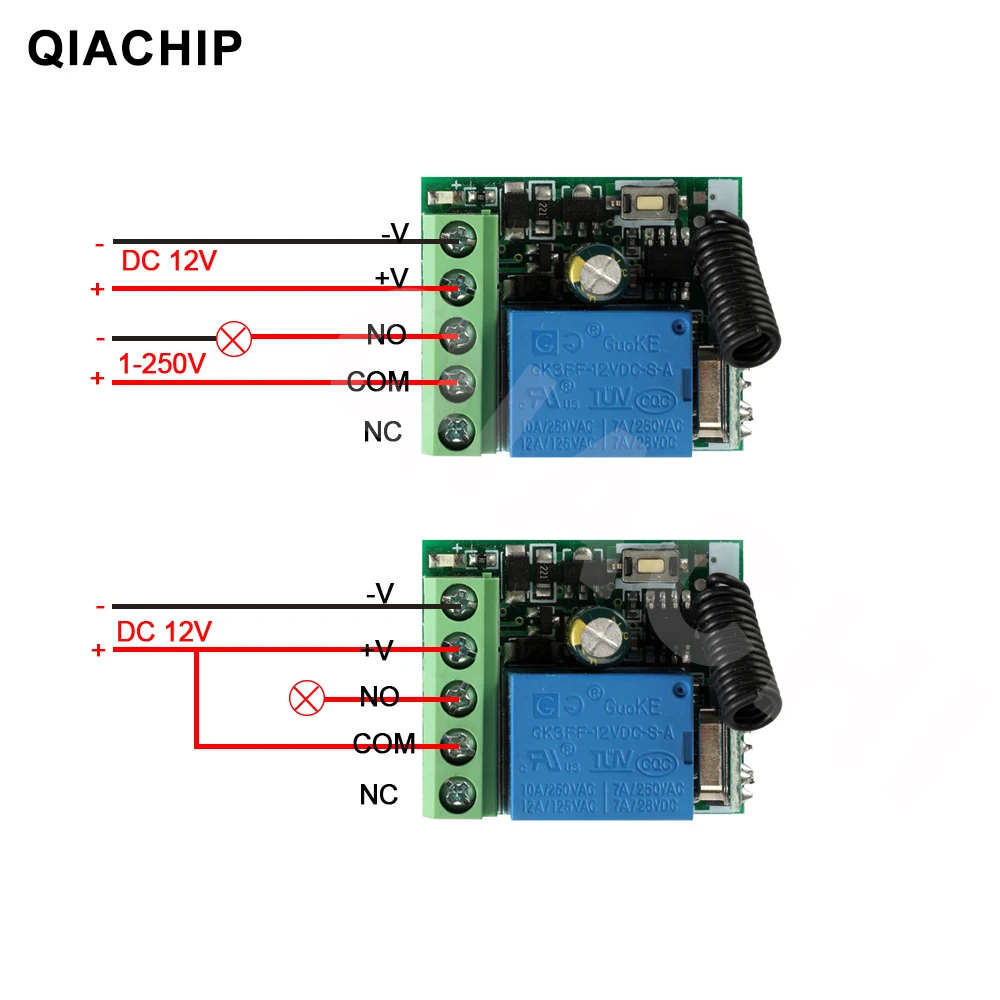

Схема проводки:

+ V : 12V + (вход).

-V: 12V - (вход).

Нет: Обычный открытый (выход).

COM:Common(Output).

NC: нормальное закрытие (выход).

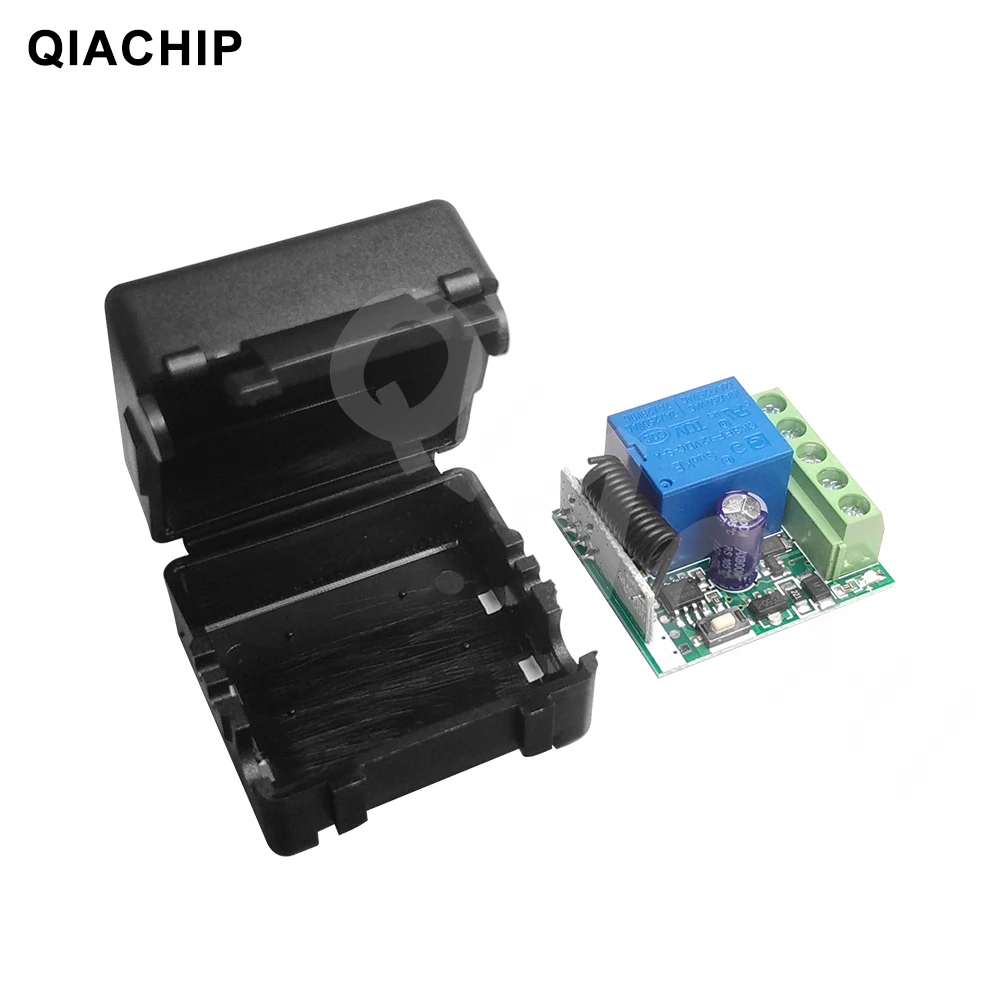

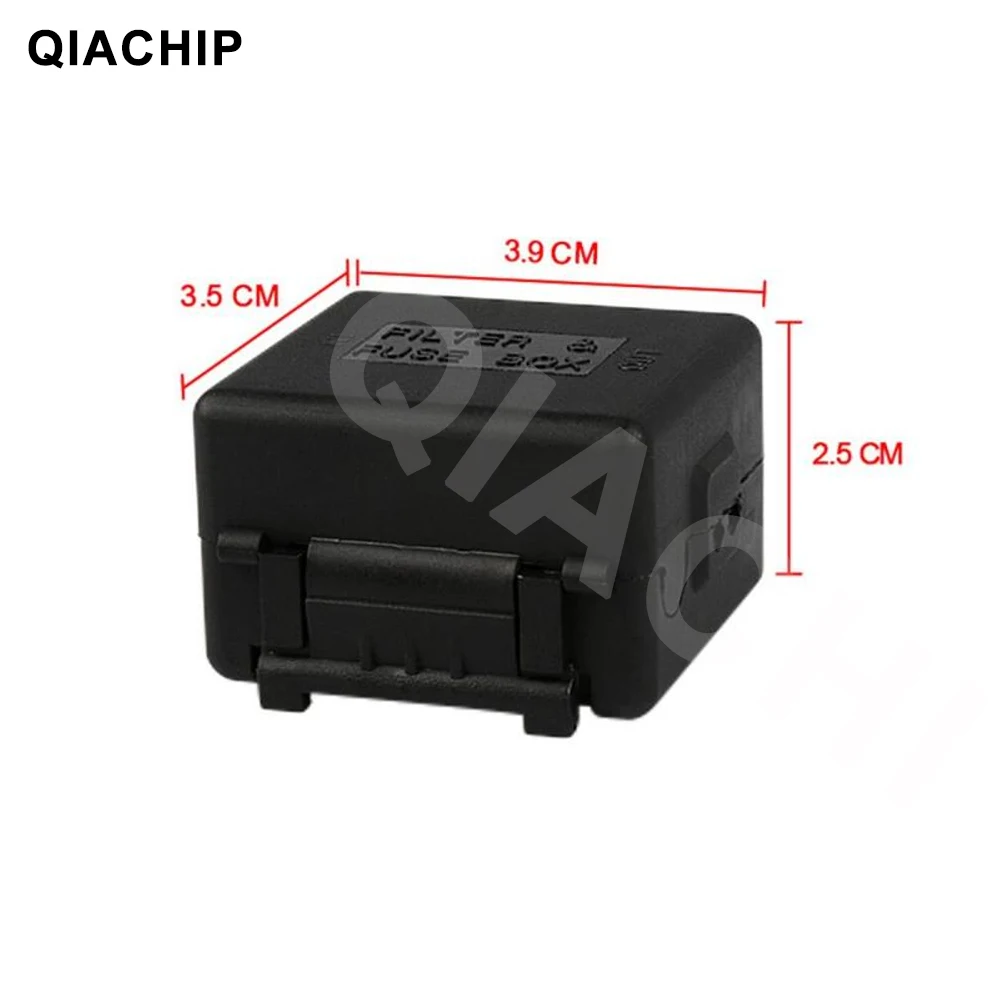

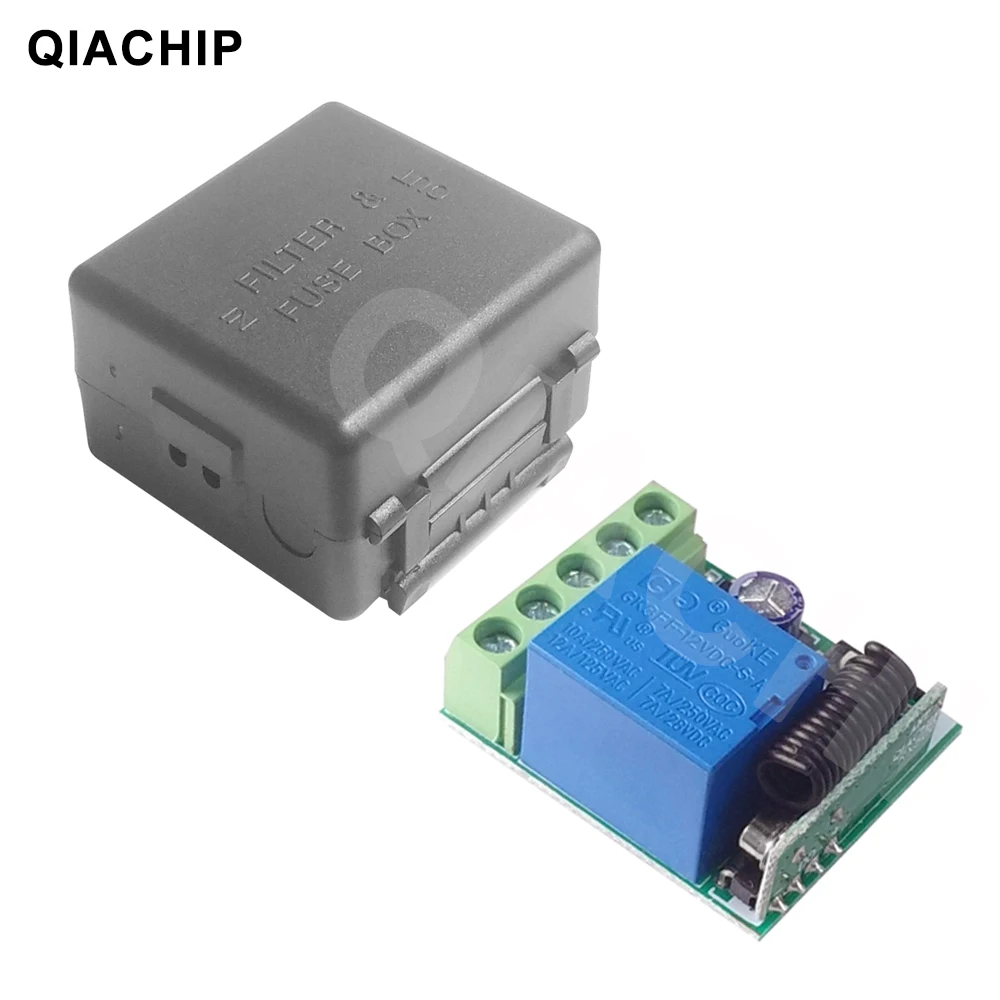

Цвет: зеленый (печатная плата), черный (внешняя оболочка)

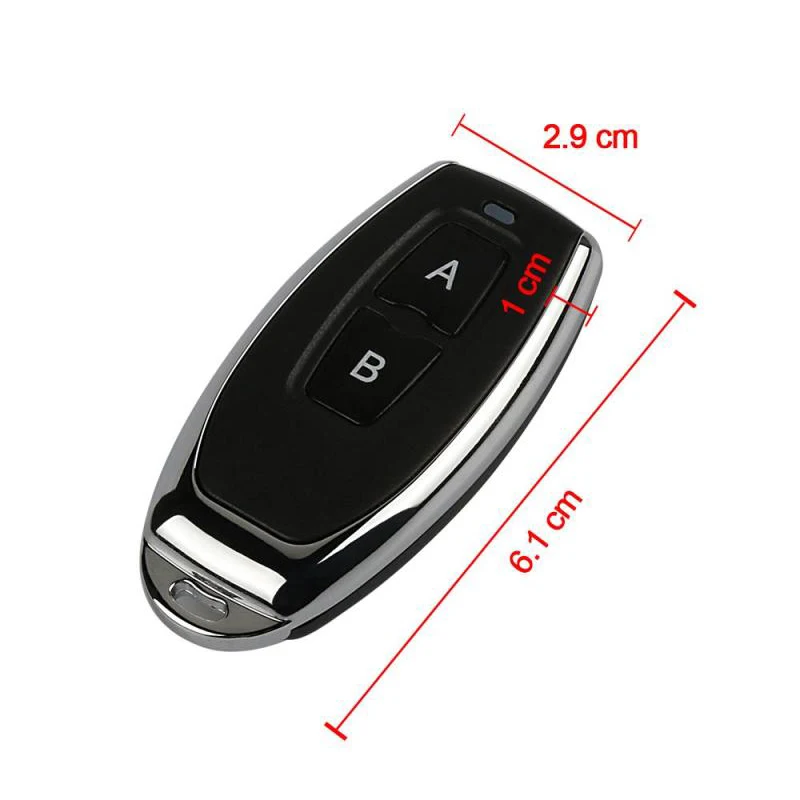

Характеристики передатчика:

Номер модели: KT05-4

Рабочая частота: 433MHzPower на 3V батарейках для монет (батарея входит в комплект)

Материал: ПВХ

Кнопка: 2 кнопки

Размер: 59 мм x 28 мм x 8 мм

Рабочее напряжение: 3 в

Рабочий ток: 12 мА

Мощность передачи: 10 мВт

Режим модуляции: ASK (AM)

Тип кодирования: обучение

Расстояние передачи: 20-50 м

Примечание:

Различные варианты включают различные упаковки.

Описание операции:

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.

Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.

Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Режим задержки времени: Нажмите кнопку дистанционного управления, реле подключается; Запуск времени, когда отпустите кнопку дистанционного управления, реле отключается автоматически после 5s или 10s или 15s.

Очистка кода: Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены. После очистки кода, все пульт дистанционного управления больше не может работать.

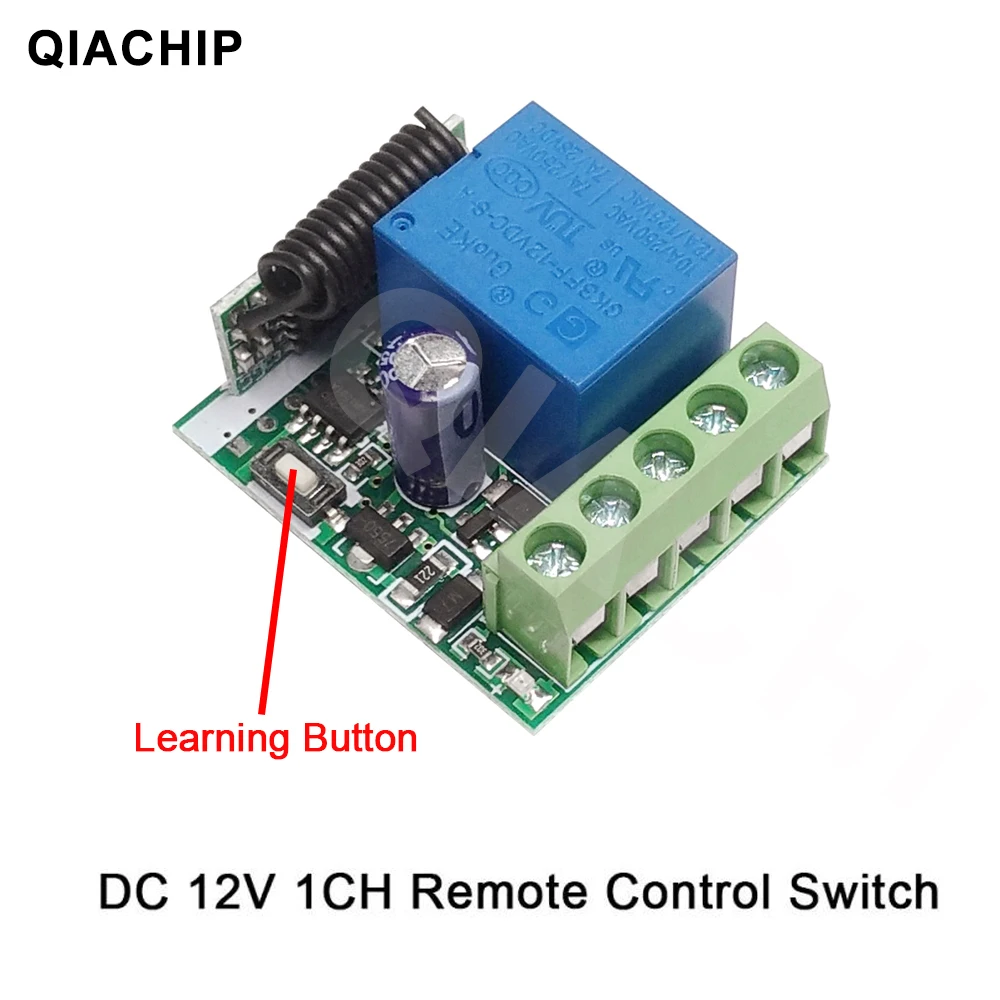

Изучение кода: (мгновенный) нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки. Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение) дважды нажмите клавишу обучения на приемнике, она переходит в режим переключения. Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация) Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение для включения, второй раз учится выключаться.

Например:

Кнопка A = ON, кнопка B = OFF

Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится. Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз. Нажмите кнопку дистанционного управления B. Светодиодный индикатор мигает 5 раз через 3 секунды, светодиодный индикатор будет включаться снова и успешно учится. A = ON, B = OFF.
