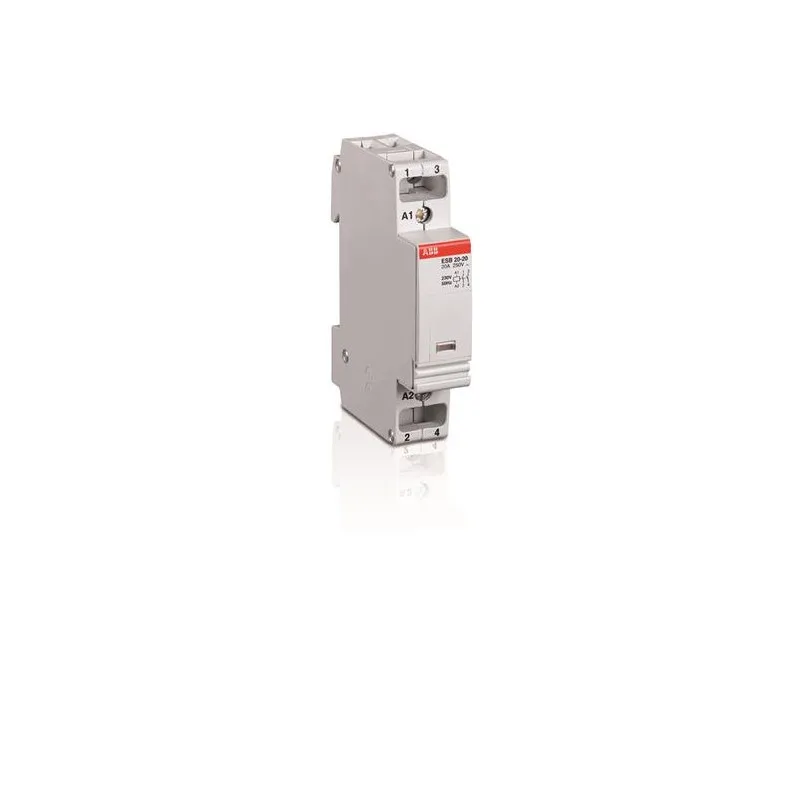

ESB20-02230V GHE3211202R0006 ABB ESB20-02 230V 50Hz 264V 60Hz контактор установки

EAN:3471520263867

Минимальный объем заказа: 10 шт.

Номер таможенного тарифа: 85369085

Ширина изделия:17,5Мм

Высота нетто изделия:86Мм

Глубина нетто продукта:67Мм

Вес нетто продукта:0,000Кг

Посылка 1 уровня: 10 шт.

Посылка с уровнем 1 Ширина: 92 мм

Посылка с уровнем 1 Высота: 76 мм

Посылка 1 уровня Длина: 183 мм

Посылка Уровень 1 общее количество Вес: 1,3 кг

Посылка уровня 1 EAN:3471520263867

Посылка 2 уровня: 120 шт.

Температура окружающего воздуха: близко к контактору, оснащенному тепловым реле O/L (0,85. .. 1,1 Uc) -25. .. + 55 °C

RoHS Статус: планируется следовать директиве ЕС 2002/95/EC 18 августа 2005 и изменения после 2006-07-01

Катушка потребление: средняя продолжительность удержания значение 50 / 60Hz 3,2 V ·Среднем держится соотношение цена/50 / 60Hz 1,2 WСреднее значение натяжения 50 Гц 8 В · АСреднее значение натяжения 60 Гц 10 В · А

Ограничения работы катушки:(acc. К IEC 60947-4-1) 0,85. .. 1,1 x Uc (при ≤ 55 °C) °C

Соединительные клеммы (доставляются в открытом положении) клеммы для катушек: M 3

Соединительные клеммы (поставляются в открытом положении) Основные полюсы: M 4

Откидывающийся Напряжение в % Uc: приблизительно 20 … 75%

Электрическая прочность: Макс. IeAC-3 0,15 миллионов

Статус публикации IIT: Уровень 0-информация включена

Максимальная частота электрического переключения: AC-1 300 циклов в часAC-3 600 циклов в час

Механическая прочность: 1 миллион

Минимальный переключение Ёмкость: 17 / 200 Вольт на миллиампер

Крепление на din-рейке: TH35-15 (35x15 мм Монтажная рейка) acc. К IEC 60715TH35-7.5 (35x7,5 мм Монтажная рейка) acc. К IEC 60715

Количество основных контактов NC:2

Время работы: между напряжением катушки и закрытием без контакта 12 мсМежду обмоткой катушки и контактным закрытием NC 12 мс

Заказ несколько: 1,000 шт.

Потеря мощности: 1 Вт

Основной тип продукта: ESB20

Название продукта: контактор установки

Номинальная частота (f):50 / 60 Гц

Номинальные частоты: 50 … 60 Гц

Номинальное напряжение изоляции (Ui):acc. IEC 60947-4-1 и VDE 0110 (Gr. C) 400 В

Номинальный рабочий ток (Ie):9 A

Номинальный рабочий ток AC-1 (Ie): для температуры воздуха возле контактора = 55 °C 20 A

Номинальная рабочая мощность AC-1 (Pe):230 В однофазный 4 кВт

Номинальный рабочий Напряжение: основная электроплата 250 V

Номинальное короткое время выдерживает ток (Icw): при температуре окружающей среды 40 °C, в свободном воздухе, в холодном состоянии 10 s 72 a

Стандарты: устройства, соответствующие международным стандартам IEC 60 947-4-1 / IEC 1095 и европейским стандартам EN 60 947-4-1 / EN 61095.

Тип клеммы: Винтовые клеммы

CB сертификат:CB_B21_1996_A1-A2

Сертификат CCC:CCC_2003010304060098

Сертификат CEBEC:CB_B21_1996_A1-A2

CSA Сертификат:CSA_1169513

Сертификат cUL:UL_20030401-E39231

Технические данные:1SAC101101D0201

Декларация соответствия-CE:1SBD250203C3000

Сертификат ГОСТ:Gost_pocfrme77b07175

Сертификат LOVAG:LOVAG_FR96044

RMRS Сертификат:1SAA920000-0703

Информация о RoHS:1SBC101058D0201

Сертификат UL:UL_040103E39231

Сертификат UTE:UTE_3151731518

ETIM 4:EC001653-контактор установки для распределительной платы

ETIM 5:EC001653-контактор установки для распределительной платы

Код классификации объекта: Q

ФКРООН: 39121529
